MODE D'EMPLOI LFK 7M116 X FR HOTPOINT-ARISTON

Précautions et conseils, 2-3

Service, 4

Fiche produit, 5

Installation, 6-7

Description de l'appareil, 8

Sel régénérant et Produit de rincege, 9

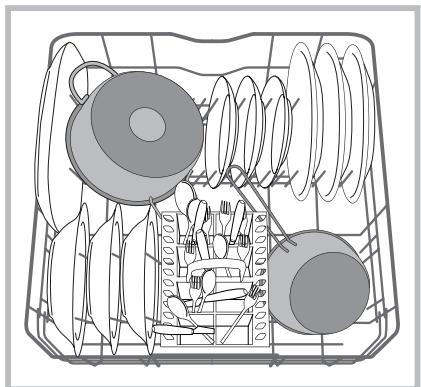

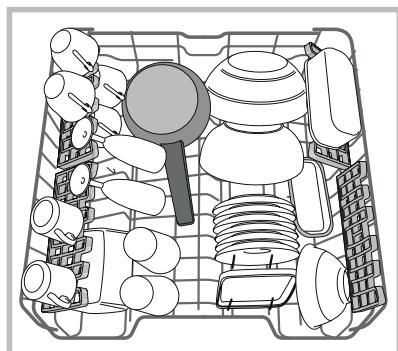

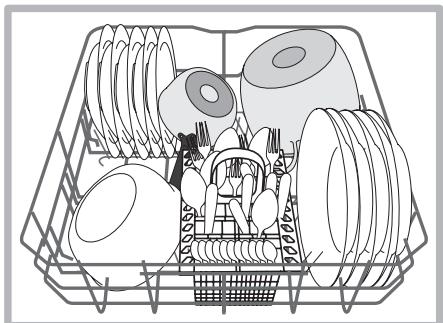

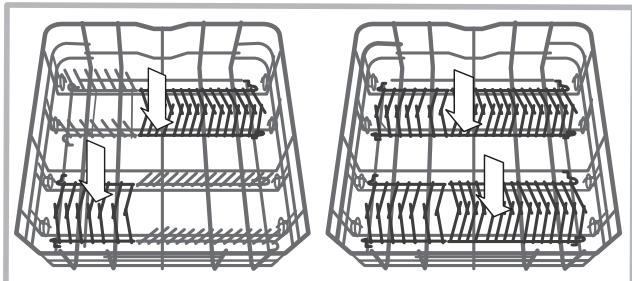

Charger les paniers, 10-11

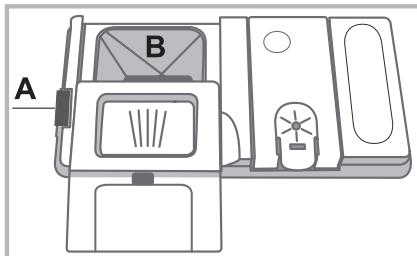

Produit de lavage et utilisation du lave-vaisse, 12

Programmes, 13

Programmes speciaux et Options, 14

Entretienetsoin,15

Anomalies et remèdes, 16

EN

English

FR Précautions et conseils

CET apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil.

Lire attentivement les instructions: elles fournissant des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Cet apparéil est donc pour un usage domestique ou autres applications similaires, telles que:

• fermes;
• utilisation par les clients d'hôts, de moteliers ou autres locaux de type résidentiel;
• chambres d'hôtes.

Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîné, ne pas le raccorder et contacter le revendeur.

Sécurité générale

• Cet apparéil électroménager peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentales sont réduites, ou encore sans l'expérience ou la connaissance nécessaire, mais sous l'étroine surveillance d'unadulte responsable ou après que ces personnes aient reçu des instructions relatives à une utilisation en toute sécurité de l' apparéil et compris les dangers qui lui sontinyinents.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien de l'appareil doivent être effectués par l'utilisateur. Ils ne doivent pas être effectués par des enfants sans surveillance.
• Cét apparéil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet apparéil est destiné au lavage de vaisselle à usage domestique et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrémement dangereux de l'exposer à la

pluie et aux orages.

• Ne pas toucher āu lave-vaisselle pieds nus.
• Ne jamais tirer sur le cable pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant après chaque utilisation et avant d'effectuer tous travaux de nettoyage et d'entretien.
• Le nombre maximal de couverts est indiqué dans la fiche produit.
• En cas de panne, éviter à tout prix d'acceder aux mécanismes internes pour tenter une réparation.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas gardier la porte ouverte pour éviter de buter contre elle en risquant de se faire mal.
  Garder les produits de lavage et de rincege hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.
• Les couteaux et ustensiles de cuisine à bords tranchants doivent être disposés, pointes et lames tournées vers le bas, dans le panier à couverts ou, à plat, sur les clayettes rabattables du panier supérieur ou bien encore, si le modele en est équipé, dans le plateau ou troisieme panier.
• L'apparéil doit être raccordé à l'arrivée d'eau en le reliant avec le nouveau tuyau d'arrivée. L'ancien tuyau d'arrivée ne doit pas être réutilisé.
• Si le lave-vaisselle est en libre pose, le côté arrrière de ce dernier doit être place contre le mur.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales de manière à ce que les emballages poussent être recyclés.
• La directive europeenne 2012/19/EU sur les déchets d'équipements électriques etlectroniques (DEEE), prévoit que les electroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des materiaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrière est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective.

Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s'adresser au service public préposé ou au vendeur.

Economies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaissele que quand il est rempli au maximum de sa capacité. Dans l'attente de remplir l'appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (si disponible - voir Programmes).

• Sélectionner un programme adapté au type de vaisse et à son degré des salissure, consulter pour cela le Tableau des programmes :

• pour de la vaisselle normalement sale,CHOISIR LE PROGRAMME Eco (economique), il limite la quantité d'eau et d'électricité utilisée.

• pour une quantité réduite de vaisselle, désirir l'option Demi-charge (si disponible voir Programmes Spéciaux et Options).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L'option Départ différé peut aider à organiser les lavages dans ce sens (si disponible voir Programmes Spéciaux et Options).

Avant d'appeler le service d'assistance technique:

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et/remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a eté résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agrée.

Ne jamais faire appel à des techniciens non agrêés.

Communique:

• le type d'anomalie;
• le modele de l'appareil (Mod.);
• le nombre de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

EN

Assistance

Fiche de produit
Marque	HOTPOINT ARISTON
Modèle	LFK 7M116
Capacité nominale dans un environnement standard (1)	14
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevé)	A+
Consommation d'énergie par année en kWh (2)	293.0
Consommation d'énergie du cycle de lavage standard en kWh	1.03
Consommation d'énergie en mode "off" en W	0.5
Consommation d'énergie en mode "on" en W	5.0
Consommation d'eau par an en litres (3)	3080.0
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	190'
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	46
Encastrable	Non
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisse normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

EN Product Data (product fiche)

En cas de déménagement, transporter l'appareil verticalément; si besoin est, l'incliner sur le dos.

A L-adaptation des installations de plomberie de l'installation doit etre effectuee par du personnel qualifie

Les tuyaux d'amnée et d'évacuation de l'eau peuvent être orientés vers la croite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas pliers ou écrasés par le lave-vaisselle.

Raccord du tuyau d'amnéé de l'eau

• A une prise d'eau filletée 3/4" gaz froide ou chaude (max. 60^ ).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

Si la longueur du tuyau d'amene ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien/agréé (Voir Assistance).
La pression de l'eau doit être comprise entre les valeurs citées dans le tableau des Caracteristiques techniques, autrement le lava-vaiselle risque de ne pas fonctionner correctement.
A Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

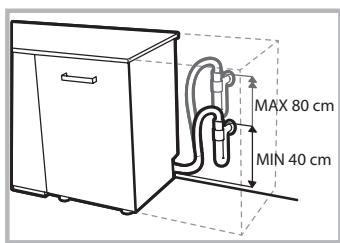

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisse.

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier,steroler le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle: - est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop*, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amnéée de l'eau.

ATTENTION : TENSION DANGEREUSE !

Il ne faut enaucun cas couper le tuyau d'amenée de I'eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre et est conforme aux réglementations en vigueur ;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaissette);
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contreporte ;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n'utiliser ni rallonges ni prises multiples.

Aùpèrs installation de l'appareil, le cordon d'alimentation électrique et la prise de courant doivent être facilement accessibles.
A Le cable ne doit etre ni plie ni trop ecrase.
Afin d'éviter tout danger, faire changer le cordon d'alimentation abimé, par le fabricant ou par son service après-vente. (Voir Assistance)
A Nous déclinons toute responsabilité en cas de non-respect des normes enumeratedes ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.
2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésiF transparent* sous le plan en bois pour le protégger contre le risque de formation de condensation.
3. Installer le lave-vaisselle de manière à ce que les côts et la paroi arrêté touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu* (voir feuille de montage).

4^ . Pour régler la hauteur du pied arrêté, agir sur la douille rouge à six pans située dans la partie avant du lavevaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

• Présent uniquement sur certains modèles.

Conseils pour le premier lavage

Après l'installation,steroler les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de durée de l'eau du réseau. (voir chapitre Produkt de rincage et Sel régencerant))

Lors de son premier chargement, il faut d'abord replir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde..

Faire demarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après replissage du réservoir, le voyant SEL* s'éteint.

A L'absence de replissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élement chauffant.

Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaiselle) qui signalent que la commande a été activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modele de lave-vaissette).

Affichage d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/sechage, le temps résiduel, la température etc.... etc...

Caracteristiques techniques
Dimensions	largeur 60 cmhauteur 85 cmprofondeur 60 cm
Capacité	14 couverts standard
Pression euid-alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puisance totaleabsorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes:- 2006/95/EC (Basse Tension)- 2004/108/EC (CompatibleElectromagnétique)-2009/125/EC (Comm. Reg.1016/2010) (Ecodesign)-97/17/EC (Etiquetage)-2012/19/EU (DEEE)

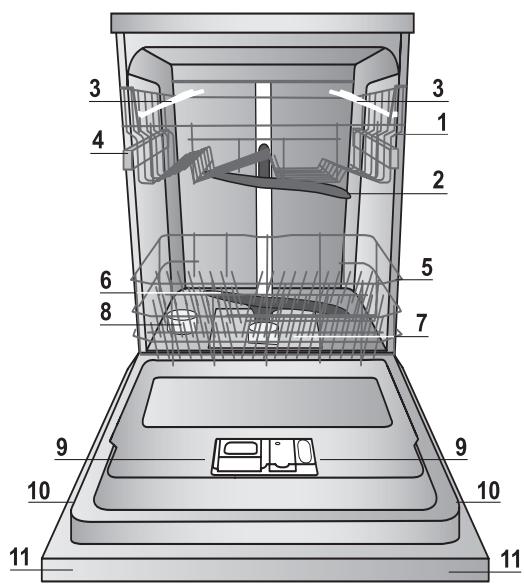

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables

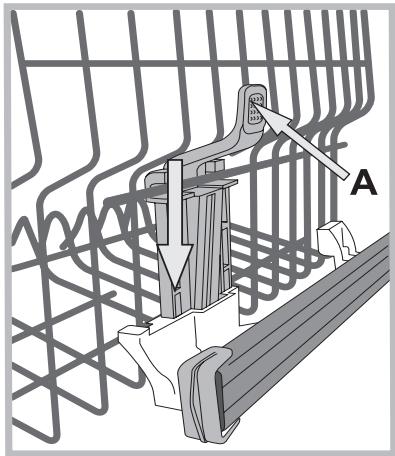

4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Filtre lavage
8. Réservoir à sel
9. Bacs à produit de lavage et réservoir à produit de rinçage
10. Plaque signalétique
11. Bandeau de commandes***

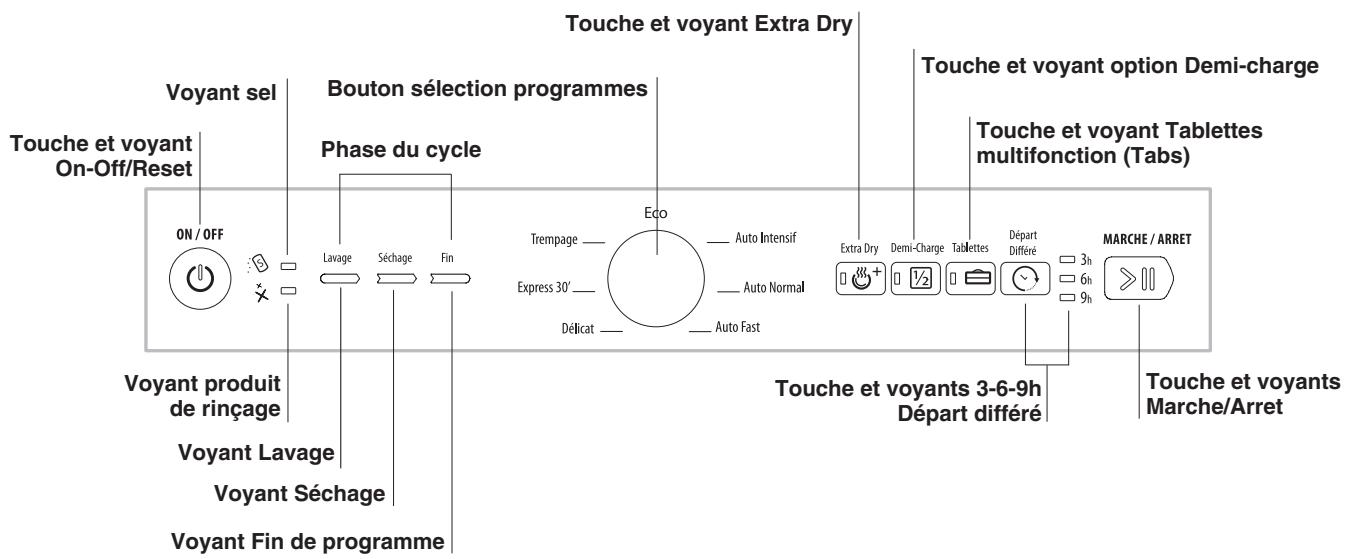

Tableau de bord

*** Uniquement pour modèles « tout intégrable » * Présent uniquement sur certains modèles.

Le nombre et les types de programmes varient selon le modele de lave-vaiselle.

N'utiliser que des produits de lavage spéciaux lavevaisselle. N'utilise pas de sel alimentaire ou industriel. Se conformer aux instructions reportées sur l'emballage.
A En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très durée. (Se conformer aux instructions reportées sur l'emballage).
A Faute d'ajouter du sel ou du produit de rincege, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel régénérant

L'utilisation de Sel évite la formation de CALCAIRE sur la vaisselet sur les composants fonctionnels du lave-vaisse.

• Il est important que le réservoir à se ne soit jamais vide.
• Il est important de procéder au réglage de la durée de l'eau. Le réservoir à ses qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli :
• quand levoyant SEL* du bandeau s'allume;
• quand le flotteur vert* qui se trouve sur le couvercle du sel n'est plus visible.
• voir autonomie dans le tableau de durée de l'eau.

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : replir le réserve d'eau à ras bord.

3. Utiliser l'entonnoir (voir figure) pour replir le réservoir de sel jusqu'àu bord (1 kg

environ) ; il est tout a fait normal que de l'eau déborde.
4. Enlever l'entonnoir, éliminer les résidus de Sel sur le filtage. Avant de revisser le couvercle, il faut le rincer à l'eau courante. Nous conseillons d'effectuer cette opération à chaque chargement de Sel.
Fermer soigneusement le couvercle pour éviter que du produit de lavage pénétre à l'intérieur du réservoir pendant le lavage (ela pourrait endommager irrémédiablement l'adoucisseur).
En cas de rajout de sel, nous conseillons d'effectuer cette opération avant de démarrer le lavage.

Réglage dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur anticalcaire, il faut absolument proceder à un réglage selon la durée de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une durée moyenne.

Appuyer sur la touche ON/OFF pourmettre le lave-vaiselle sous tension
Appuyer sur la touche ON/OFF pour eteindre
Garder la touche START/PAUSE >> enforcée pendant 5 secondes.
Appuyer sur la touche ON/OFF pour allumer
- Levoyant Sel clignote (le nombre de clignotements correspond à la sélection courante).
- Tourner le bouton sur le numéro correspond au niveau de dureté désiré (voir tableau dureté).
Appuyer sur la touche ON/OFF pour eteindre
- Réglage effectué!

• Présent uniquement sur certains modèles.

Tableau de durété de l'eau				Autonomie moyen-réservoir à Sel avec 1 lavage par jour
niveau	°dH	°fH	mmol/l	mois
1	0 - 6	0 - 10	0 - 1	7 mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5*	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * La sélection 5 peut prolonger la durée.

(^ dH) = durete en degrés allemands - ^ fH = durete en degrés français - mmol/l = millimole/litre)

Charger le produit de rinceage

Le produit de rinceage aide au SECHAGE de la vaiselle. Il faut replir le réserve a produit de rinceage :

• quand levoyant PRODUIT DE RINÇAGE* s'allume sur le bandeau/écran.
• quand l'indicateur optique* Situé sur le couvercle du réservoir « D», passé de foncé à transparent.

1. Ouvrir le réservoir « D » en poussant et en soulevant la languette sur le couvercle ;

2. Introduire le produit de rinceage avec précaution jusqu'au niveau maximal de l'ouverture de replissage en évitant tout débordement. Si cela se produit, nettoyer aussi tôt avec un chiffon sec.

3. Fermer le couvercle jusqu'au déclic.

Ne JAMAIS verser le liquide de rincege directement a l'intérieur de la cuve.

Régler la dose de produit de rinceage

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rincege peut être régèle.

• Réglage effectué !

Appuyer sur la touche ON/OFF pourmettre le lave-vaiselle sous tension
Appuyer sur la touche ON/OFF pour eteindre
Appuyer 3 fois de suite sur la touche START/PAUSE
Appuyer sur la touche ON/OFF pour allumer
- Tout étèint
- Tourner le bouton sur le numéro correspond à la quantité de produit de rinceage devant être débitée.
Appuyer sur la touche ON/OFF pour eteindre

Le niveau de dosage du produit de rincege peut etre regle sur ZERO, dans ce cas, le produit de rincege ne sera pas debite et le voyant produit de rincege ne s'allumera pas en cas d'absence de ce dernier. Possibilité de selectionner jusqu'à 4 niveaux maximum selon le modele de lave-vaiselle. La valeur selectionnee correspond a un niveau moyen.

• si la vaisse presente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisse, régler sur des chiffres plus élevés (3-4).

Charger les paniers

Conseils

Avant de charger les paniers, débarrasser la vaisseles des déchets plus importants et vider les verres et autres récipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisselle de manière à ce qu'elle ne rouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement.

Veiller à ce que les couvercles, manches, poèles et plateaux ne génent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisse en plastique et les poëles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de sechage sera par conséquent inférieur à celui de la vaisse en céramique ou en acier.

Les objets légers (teils que les recipients en plastique) doivent êtrerangés,de préférence.dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut containir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Il est conseilé de ranger la vaisse très sale dans le panier inférieur car dans cette partie du lave-vaisse, les jets d'eau sont plus énergiques et permettent d'obtenir de更好地 performances de lavage.

*Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.

Certaines modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être utilisés en position verticale pour accueillir les assiettes ou en position horizontale (abaissés) pour pouvoir charger plus facilement les casseroles et les saladiers.

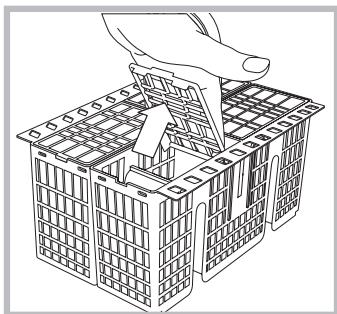

Panier à couverts

Le panier à couverts est équipé de grilles supérieures permettant de很好地 ranger les couverts. Le panier à couverts non séparable doit être place obligatoirement dans la partie avant du panier inférieur.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Panier supérieur

Réserve au chargement de la vaiselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*, qui peuvent être placés à la verticale pour ranger des assiettes à thé ou à dessert ou abaissés pour ranger des coupes et autres recipients pour alimentés.

Clayettes rabattables à inclinaison variable

Les clayettes laterales peuvent etre placees a trois hauteurs differentes afin d'optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant la tige de leurs pieds dans les fentes prévues à cet effet. Pour optimier le séchage, désirir la plus forte inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme youlu.

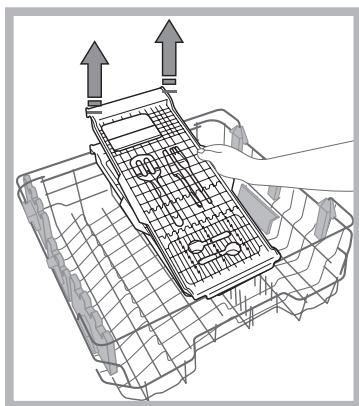

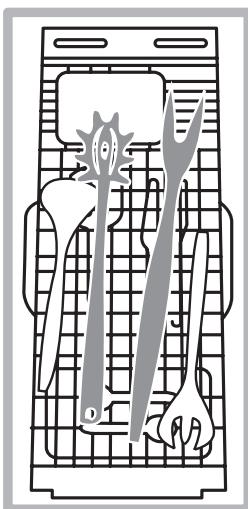

Plateau range-couverts*

Certaines modèles de lave-vaisselle sont équipés d'un plateau coulissant qui peut être utilisé pour laver les couverts ou les petites tasses. Éviter de charger sous le plateau de la vaisselle encourbrante pour bénéficier de更好地 performances de lavage.

Le plateau à couverts est amovible. (voir figure).

*Présentes uniquement sur certains modèles, elles peuvent varier au point de vue nombre et emplacement.

Le panier supérieur est régiable en hauteur selon les besoin : en position haute, il permet de ranger de la vaisse en encourante dans le panier inférieur ; en position BASSE, il permet d'exploiter au moins l'espace des clayettes et des secteurs rabattables en créant plus de place de rangement vers le haut.

Régler la hauteur du panier supérieur

Pour faciliter le rangement de la vaisse, il est possible de régler le panier supérieur en position haute ou basse.

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne JAMAIS soulever ou abaiser le panier d'un seul cotoé.

Si le panier est équipé de Lift-Up* (voir figure), soulever le panier en le saisissant par les côts et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côts du panier et l'aider à descendre vers le bas.

Vaissette non appropriée

Couverts et vaiselle en bois.
- Verres décorés et fragiles, vaisselleartisanale artistique ou ancienne. Leurs décors ne sont pas résistants.
- Parties en matière synthétique ne résistant pas à la température.
- Vaisselle en cuivre ou en étain.
- Vaisselle sale de cendre, cire,GRAISSERlustrifiante ou encre. Les decor sur verre, les pieces en alumiun ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques apres de nombreux lavages.

Endommagement du verre et de la vaissele Causes:

• Type de verre et procédé de fabrication du verre.
• Composition chimique du produit de lavage.
• Température de l'eau du programme de rincege.

Conseils :

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisse.
  Utiliser un produit de lavage délicat pour vaisselle.
• Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

Produit de lavage etutilisation du lave-vaisselle

FR

Metre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Appuyer sur la touche ON-OFF : tous les voyants du bandeau de commande s'allument pendant quelques secondes.
3. Ouvrir la porte et doser le produit de lavage (voir « Charger le produit de lavage »).
4. Charger les paniers (voir Charger les paniers) et fermer la porte.
5. Sélectionner le programme désiré en tournant le bouton SELECTION PROGRAMME dans le sens des aiguilles d'une montre jusqu'à amener le repère sur le bouton en face du numéro ou du symbole du programme. Le voyant de la touche MARCHE/ARRET flashe.
6. Sélectionner les options de lavage* (voir Options et Programmes Spéciaux).
7. Appuyer sur la touche MARCHE pour démarrer, le voyant)cesse de flasher et passer au fixe. Le voyageant correspondant au lavage s'allume pour signaler le démarrage du programme.
8. A la fin du programme, la voyant FIN s'allume. Eteindre l'appareil par pression sur la touche ON-OFF, fermer le robinet de I'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sorting la vaisseille pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

A - Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation prolongée.

Modifier un programme en cours

En cas d'erreur de selection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Arret, ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisselle. Appuyer sur la touche Marche/Arret : le cycle redémarre après un bip prolongé.

A En cas de selection d'un départ différé, une fois le compte à rebours terminé. le cycle de lavage ne démarre pas, il reste en Pause.

A Toute pression sur la touche Marche/Arret pourmettre l'appareil en pause,stoppe le programme.

Pendant cette phase, aucun changement de programme n'est possible.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu des que le courant revient ou que la porte est refermée.

• Présent uniquement sur certains modèles.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide.

En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou precedemment rincee a l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »

Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit être placée directement dans la cuve.

1. Doser le produit de lavage en consultant le tableau des programmes pour introuuire une quantité appropriée.

Dans le bac B, un indicateur de niveau indique qu'elle est la quantité maximale de de lavage, liquide ou en poudre, pouvant être utilisée pour chaque cycle.

1. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'àu déclic.

2. Fermer le couvercle du distributeur de produit de lavage en le poussant vers le haut jusqu'à enclenchement du dispositif de fermeture.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment youlu.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TABLETES qui adapte le programme de lavage de manière à toujours obtenir les autres résultats de lavage et de sechage possibles.

N'utiliser que du produit de lavage spécial lave-vaiselle.

NE PAS UTILISER de produits pour laver la vaisse à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rincege et Sel régencerant.

Il est conseilé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme européenne EN 50242.

Seon les differentes conditions d'utilisation, la durée et les données des programmes peuvent etre differentes.

A Le nombre ainsi que les types de programmes et d'options varient selon le modele de lave-vaissette.

Programme	Séchage	Options	Durée du programme	Consommation d'eau (litre/cycle)	Consommation d'énergie (kWh/cycle)
Eco	Oui	Départ différé - Demi-charge - Tabletes - Extra Dry	03:10'	11	1,03
Auto Intensif	Oui	Départ différé - Demi-charge - Tabletes - Extra Dry	02:00' - 3:10'	14 - 15,5	1,55 - 1,85
Auto Normal	Oui	Départ différé - Demi-charge - Tabletes - Extra Dry	1:30' - 02:30'	14,5 - 16	1,25 - 1,40
Auto Fast	Non	Départ différé - Demi-charge - Tabletes	00:40' - 1,20'	13 - 14,5	1,20 - 1,30
Délicat	Oui	Départ différé - Demi-charge - Tabletes - Extra Dry	01:40'	11	1,15
Express 30'	Non	Départ différé - Tabletes	00:30'	9	0,55
Trempage	Non	Départ différé - Demi-charge	00:12'	4,5	0,01

Indications sur lechioix des programmes et dosage du produit de lavage

1. Le cycle de lavage ECO est le programme standard auquel se reférént les données de l'étiquette-énergie. Ce cycle est prévu pour le lavage de la vaisse normalement sale et est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisse. 29 gr/ml + 6 gr/ml - 1 tablette () Quantité de produit du préavage).
2. Vaisselle et casseroles très sales (déconseilé pour la vaisselle fragile) 35 gr/ml - 1 tablette.
3. Vaisselle et casseroles normalement sales. 29 gr/ml + 6 gr/ml** - 1 tablette.
4. Vaisselle du jour en quantité réduite. (Idéal pour 4 couverts) 25 gr/ml - 1 tablette.
5. Cycle pour vaisselle fragile ne supportant pas les haute temperatures. 35 gr/ml - 1 tablette.
6. Cycle rapide conseillé en cas de vaisselle peu sale (idéal pour 2 couverts) 25 gr/ml - 1 tablette.
7. Lavage préalable dans l'attente de compléter le chargement au repas suivant. Pas de produit de lavage.

Consommations en stand-by : Consommation en left-on mode : 5 W - Consommation en off-mode : 0,5 W.

Programmes spéciaux et Options

FR

Remarque :

pour obtenir des performances optimales avec les programmes « Fast et Express 30^ » il est conseilé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisse pleine charge.

Note pour les laboratoires d'essay : pour toutes informations sur les conditions d'essay comparatif EN, s'adresser à : [e-mail]

Options de lavage*

La sélection, la modification ou l'annulation des OPTIONS n'est possible qu'aupres avoir choisi le programme de lavage et avant d'appuyer sur la touche Marche/Arret.

Seules les options compatibles avec le programme可以选择 peuvent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) le symbole correspondant clignote rapidement 3 fois.

En cas de seLECTION d'une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite puis s'eteint, tandis que la dernière seLECTION effectuee reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Départ différé

Le démarrage du programme peut être différé de 3, 10 heures :

1: après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ: le voyant s'allume.
2 : Sélectionner le départ youlu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants lavage (3 heures), séchage (6 heures) et fin (9 heures) s'allument les uns après les autres.

Pour désactiver l'options Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant s'eteint.

1. Une fois que la seLECTION a eu lieu, appuyer sur la touche Marche/Arret pour faire partir le compte à rebours, le délambda d'attente seLECTIONné se met à clignoter et la touche Marche/ Arret cette de flasher.
2. A l'expiration du décai d'attente, le voyant de DÉPART DIFFÉRÉ s'éteint et le programme démarre.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Extra Dry

Pour améliorer le séchage de la vaisselle, appuyer sur la touche EXTRA DRY qui s'allume. Pour désactiver l'option appuyer une nouvelle fois.

Une température plus élevé pendant le rincege final et une phase de séchage prolongée permettent d'améliorer le séchage.

A L'option EXTRA DRY prolonge la durée du programme.

Demi-charge

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : levoyant correspondant s'allume.

Une autre pression sur la touche DEMI-CHARGE permet de désactiver l'option.

Ne pas oublier de réduire de moitié la quantité de produit de lavage.

Tablettes Multifonctions* (Tabs)

Cette option permet d'optimiser le résultat de lavage et de sechage.

En cas d'utilisation de tablettes multifonction, appuyer sur la touche TABLETRES MULTIFONCTION qui s'allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L'option « Tablettes Multifonctions » prolonge la durée du programme.
A L'utilisation de tablettes n'est conseillée que si l'options correspondante est prévue, elle est déconseillée pour les programmes qui ne prévoient pas l'utilisation de tablettes multifonction.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisse

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pour nettoyer la cuve interieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulierement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : mistroux vaut les contrôle de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras giclure supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtes et tirer vers le haut.

Nettoyage du filtré d'entrée d'eau*

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produit au point d'arrivée de l'eau et endommager le lave-vaisselle.

A Nettoyer, périquement le filtré d'entrée de l'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'acciviée de l'eau,steroler le filtre et le laver soigneusement à l'eau courante.
• Remetre le filtrre en place et visser le tuyau.

Nettoyer les filtrres

Les trois filtres qui compose le groupe filtrant débarrassent l'eau de lavage des résidues d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

A Nettoyer les filtres régulierement.
A Ne pas utiliser le lave-vaisselle sans filtres ou avec filtrer mal fixé.
- Àprousequelqueslavages,contrrolerlegroupefiltrant et,sinénecessaire,le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit :
1. tournier le filtré cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
2. Exercer une légère pression sur les ailettes laterales du gobelet filtré B pour le faire sortir (Fig. 2);
3. Dégager le filtré inox A. (fig. 3).
4. Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (piece noire) (fig.4).

Après avoir nettoyé les filtres, remetre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte.

• Au retour, effectuer un lavage à vide.

• Présent uniquement sur certains modèles.

Anomalies et/remèdes

Si l'appareil présente des anomalies de fonctionnement,procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies :	Causes / Solutions possibles :
Le lave-vaiselle ne démarre pas ou n'obéit pas aux commandes	• Le robinet de l'eau n'est pas ouvert. • Eteindre l'apparéil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et sélectionner à nouveau le programme. • La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant. • La porte du lave-vaiselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'àu fond. • La serrer est déclenchée ; pousser énergiquement sur la porte jusqu'àu « clic » .
Le lave-vaiselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé. • Le tuyau de vidange de l'eau est pié (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture. • Contrôr la hauteur du tuyau d'évacuation.
Le lave-vaiselle est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. Ranger la vaisse correctement et s'assurer que les bras de lavage tournent librement. • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et'utilisation du lave-vaiselle). Ne pas prélaver la vaisse à la main.
La vaisse et les verres représentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant. • Le réglage de la durée de l'eau n'est pas ajustat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rincegage). • Le couvercle du réservoir à sel et à produit de rincegage n'est pas bien fermé. • Il n'y a plus de produit de rincegage ou son dosage est insuffisant.
La vaisse et les verres représentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincegage est excessif.
La vaisse n'est pas sèche.	• Il y a eu selection d'un programme sans séchage. • Il n'y a plus de produit de rincegage. (voir Sel régénérant et Produit de rincegage). • Le réglage du produit de rincegage n'est pas approprié. • La vaisse est en matière anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisse n'est pas propre.	• La vaisse n'est pas rangée correctement. • Les bras de lavage ne tournent pas librement car ils sont génés par la vaisse. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et'utilisation du lave-vaiselle). • Le couvercle du réservoir à produit de rincegage n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régénérant (voir Sel régénérant et produit de rincegage). • S'assurer que la hauteur des assiettes est compatible avec le réglage du panier. • Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'acciviée d'eau il est bloqué et ses voyageants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé. • Le tuyau d'acciviée de l'eau est pié (voir Installation). • Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin). • L'évacuation est bouchée ; il faut la nettoyer. • Àprous avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisse et faire démarrer un nouveau cycle de lavage. • Si le problème persististe, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.

• Présent uniquement sur certains modèles.
