020-192 - Sag Meec Tools - Gratis bruksanvisning og manual

Merke	Meec Tools
Modell	020-192
Produkttype	Stikksag
Strømforsyning	230 VAC, 50 Hz
Effekt	1200 W
Tomgangshastighet	5200 min⁻¹
Bladdiameter	165 mm
Bladnav	20 mm
Bladtykkelse	2,6 mm
Antall tenner	24 T
Maks skjæredybde ved 90°	56 mm
Maks skjæredybde ved 45°	42 mm
Skråvinkelområde	0° – 45°
Føringsskinnestørrelse	2 × 700 mm
Vekt	Omtrent 4,75 kg
Lydtrykknivå (LpA)	89,9 dB(A), K=3 dB
Lydeffektnivå (LwA)	100,9 dB(A), K=3 dB
Vibrasjonsverdi (ahw)	2,663 m/s², K=1,5 m/s²
Sikkerhetsklasse	II
Tiltenkt bruk	Langs- og tverrskjæring i harde og myke materialer (ikke for metall)
Støvavsugstilkobling	Ja (kobles til ekstern støvavsug)
Utskifting av kullbørster	Begge kullbørstene bør skiftes samtidig; bruk samme type
Vedlikehold	Hold sikkerhetsinnretninger, ventiler, motorhus rene; tørk av med fuktig klut og mildt rengjøringsmiddel; unngå sterke løsemidler

Ofte stilte spørsmål - 020-192 Meec Tools

Hvordan justerer jeg skjæredybden på Meec Tools 020-192 sagen?

Løsne knappen for justering av sagdybde, still inn ønsket dybde (0-56 mm) i henhold til skalaen (skala I uten føringsskinne, skala II med føringsskinne), stram deretter knappen.

Kan denne sagen brukes til stikkskjæring?

Ja, Meec Tools 020-192 er en stikksag. For stikkskjæring, plasser sagen på arbeidsstykket, trykk på strømbryterlåsen og strømbryteren, trykk deretter sagen ned til innstilt dybde og beveg den jevnt fremover.

Hvilken type blad bruker sagen?

Sagen bruker et blad med diameter 165 mm, nav 20 mm, tykkelse 2,6 mm og 24 tenner. Sørg for at bladet har riktig form på senterhullet (rundt eller romboide) for å passe ordentlig.

Er sagen kompatibel med en føringsskinne?

Ja, sagen leveres med et føringsskinnesystem (2 x 700 mm). Juster splintvernet ved å gjøre det første kuttet med sagen satt til ca. 10 mm dybde. Fest skinnen med klemmer for rette kutt.

Hvor ofte bør jeg skifte kullbørstene?

Sjekk kullbørstene regelmessig. Bytt begge børstene samtidig, bruk kun identiske børster. For å skifte, fjern skruene på motorhuset, løsne låseskivene, trekk av klemmen, vri på stiften for å fjerne den gamle børsten, og installer den nye i motsatt rekkefølge.

Hvilket sikkerhetsutstyr bør jeg bruke når jeg bruker denne sagen?

Bruk alltid vernebriller, hørselsvern og støvmaske om nødvendig. Bruk sklisikre vernesko, vernehansker, og unngå løse klær eller smykker. Hold sagen med begge hender og oppretthold godt fotfeste.

Hva er maksimal skjæredybde ved 45° skråvinkel?

Maksimal skjæredybde ved 45° er 42 mm. Ved 90° er den 56 mm.

Kan jeg koble en støvavsuger til denne sagen?

Ja, sagen har en støvavsugstilkobling og støvutkast. Koble en kompatibel støvavsugerslange til utløpet på sagen for støvfjerning.

Hva bør jeg gjøre hvis sagen ikke starter?

Sjekk om sikringen har gått. Hvis ikke, kan mulige årsaker være feil i motoren, strømledningen eller støpselet. Ikke prøv å reparere selv; la sagen bli sjekket av kvalifisert servicepersonell.

Hvordan skifter jeg sagbladet?

Slå av og trekk ut støpselet. Bruk vernehansker. Trykk strømbryterlåsen opp og skyv håndtaket fremover. Skyv låsespaken for bladskifte fremover for å låse bladet. Trykk på spindellåsknappen, løsne klemskruen mot klokken med en sekskantnøkkel, fjern skiven og det gamle bladet. Monter nytt blad, stram skruen med klokken mens du holder spindellåsen, og slipp deretter låsespaken.

BRUKSANVISNING 020-192 Meec Tools

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

Distributör/ Distributør/ Dystrybutor/ Distributor

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Värna om miljön!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

Monteing av Styrskena....19

Sågning 20

UNDERHÅLL 22

Klingbyte....22

Byte av kolborstar....23

Rengöring....23

FELSÖKNING....24

NORSK 25

SIKKERHETSANVISNINGER ....25

Symboler 33

TEKNISKE DATA 34

BESKRIVELSE....35

BRUK....36

Bruksområde 36

Innstillinger 36

Montering av styreskinne....38

Saging 39

VEDLIKEHOLD 41

Bladbytte 41

Bytte av kullbørster....42

Rengjøring 42

FEILS∅KING....43

POLSKI 44

ZASADY BEZPIECZEŃSTWA 44

Symbole 54

DANE TECHNICZNE ....55

OPIS 56

OBSŁUGA 57

Justering av styrskena

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

ADVARSEL! Hvis ikke alle anvisninger og sikkerhetsanvisninger følges, kan det føre til el-ulykker, brann og/eller alvorlig personskade.

Verktøyet oppfyller alle relevante regler angående sikkerhet for elektrisk utstyr.

Personer som ikke har lest disse anvisningene, skal ikke bruke verktøyet.

Ikke la barn bruke verktøyet.

Begrepet el-verktøy i advarslene nedenfor gjelder for ditt strømtilkoblede (med ledning) eller batteridrevne (uten ledning) el-verktøy.

Arbeidsområde

• Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke steder gir økt fare for skader.
• Ikke bruk el-verktøy i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper gnister som kan antenne støv og damp.
• Hold barn og tilskuere på sikker avstand når el-verktøy er i bruk. Hvis du blir distrahert, kan du miste kontrollen over verktøyet.

El-sikkerhet

- El-verktøyets støpsel må passe til stikkontakten. Utfør aldri noen form for endringer på støpselet. Bruk aldri adaptere sammen med jordet el-verktøy. Ikke-modifiserte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.

• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i el-verktøy, øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra verktøyet, og ikke trekk i ledningen når du skal trekke ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
• Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs bruk. Ledninger beregnet for utendørs bruk reduserer faren for el-ulykker.
• Hvis el-verktøyet må brukes i et fuktig miljø, skal du bruke jordfeilbeskyttet strømtilkobling. Jordfeilbryter reduserer faren for el-ulykker.

Personlig sikkerhet

• Vær oppmerksom. Vær alltid forsiktig, og bruk sunn fornuft når du arbeider med el-verktøy. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre vernesko, hjelm og hørselvern, avhengig av verktøyets type og bruksområde, reduserer faren for personskade.

• Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon før du setter i støpselet og/eller batteriet eller løfter/bærer verktøyet. Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm när strømbryteren er slått på.

• Fjern skrunøkler og lignende før du starter verktøyet. Nøkler eller lignende som sitter igjen på en roterende del på verktøyet, kan forårsake personskade.

• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.
• Hvis det finnes utstyr for støvavsug og støvoppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

Bruk og vedlikehold

• El-verktøyet må ikke overbelastes. Bruk riktig el-verktøy til det planlagte arbeidet. Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.
• Ikke bruk verktøyet dersom det ikke kan slås av og på med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.
• Trekk ut støpselet og/eller ta ut batteriet før du gjør justeringer, bytter tilbehør eller rydder vekk el-verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at verktøyet startes utilsiktet.

• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer som ikke kjenner el-verktøyet, eller som ikke har lest disse anvisningene, bruke det. El-verktøy er farlige hvis de brukes av uerfarne personer.

• Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.

• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å kontrollere.
• Bruk el-verktøy, tilbehør, bits osv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre formål enn det er beregnet for.

Service

• Service på el-verktøy må bare utføres av kvalifisert personell som bruker originale reservedeler. Det sikrer at el-verktøyet alltid er i forsvarlig stand.
• Sagen har ingen deler som kan repareres av brukeren. Reparasjoner skal utføres av kvalifisert servicepersonale. Bruk kun deler og tilbehør som anbefales av produsenten.
• Hvis ledningen er skadet, må den byttes ut av kvalifisert servicepersonale for å unngå fare.

Spesielle sikkerhetsanvisninger

ADVARSEL! Hold hendene borte fra sageområdet og sagbladet.

- Hold alltid høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket under saging. Hvis du holder verktøyet med begge hendene, kan de ikke komme i kontakt med sagbladet.

- Ikke før hendene inn under arbeidsemnet. Beskyttelsen kan ikke beskytte deg mot sagbladet under arbeidsemnet.

- Tilpass sagdybden til størrelsen på arbeidsemnet. Litt mindre enn en hel tann på sagbladet bør synes under arbeidsemnet.

- Hold aldri arbeidsemnet i hendene eller over bena. Fest arbeidsemnet på et stabilt underlag. Det er viktig at arbeidsemnet har ordentlig støtte, slik at kroppskontakten reduseres til et minimum og sagbladet ikke setter seg fast og du ikke mister kontrollen.

- Hold el-verktøyet i de isolerte gripeflatene under arbeid hvor det kan komme i kontakt med skjulte ledninger eller sin egen ledning. Ved kontakt med en strømførende leder blir verktøyets metalldeler strømførende – fare for el-ulykker.

- Ved kløyving skal det alltid brukes anlegg eller styreskinne for å få rette snitt. Det gjør snittet mer nøyaktig og reduserer faren for at sagbladet skal sette seg fast.

- Bruk alltid sagblad med akselhull med riktig størrelse og form (romboide eller runde). Sagblad som ikke passer ordentlig på verktøyet, går eksentrisk, noe som gir dårligere kontroll.

- Ikke bruk skiver eller skruer som er skadet eller feil for sagbladet. Skiver og skruer for sagbladet er spesiallaget for verktøyet for å gi optimal funksjon og høyest mulig sikkerhet.

Andre spesielle sikkerhetsanvisninger

- Årsaker til kast og hvordan forhindre det

- Plutselige kast kan forekomme når sagbladet klemmes fast, låser seg eller er feiljustert. Sagen kastes da ukontrollert opp fra arbeidsemnet og mot brukeren.

– Hvis sagbladet klemmes fast eller hekter seg fast i et sagespor som klemmes sammen, låser det seg, og motorkraften gjør at sagen kastes raskt bakover mot brukeren.

– Hvis sagbladet vris eller havner feil i snittet, kan sagtennene på sagbladets bakre egg skjære inn i arbeidsemnets overflate, slik at sagbladet rykkes ut av sagesporet og kastes bakover mot brukeren. Kast oppstår ved feil bruk av verktøyet og/eller feil arbeidsmetoder eller -forhold og kan unngås gjennom tiltakene nedenfor.

- Hold verktøyet stødig med begge hendene og hold armene i en stilling som forhindrer kast. Stå ved siden av sagbladet, ikke på linje med det. Kast kan få verktøyet til å slynges bakover, men brukeren kan kontrollere disse kreftene med nødvendige tiltak.

- Hvis sagbladet setter seg fast eller en sagebevegelse av en eller annen grunn avbrytes, slipper du strømbryteren og holder sagen stille i materialet til sagbladet har stanset helt. Prøv aldri å ta sagen bort fra arbeidsemnet eller dra sagen bakover mens sagbladet fortsatt beveger seg – da kan kast oppstå. Undersøk og utbedre årsaken til at sagbladet setter seg fast.

- Når du starter verktøyet på nytt i arbeidsemnet, sentrerer du sagbladet i sagesporet og kontrollerer at sagtennene ikke går inn i materialet. Hvis sagbladet setter seg fast, kan det glippe eller kastes bakover fra arbeidsemnet når sagen startes igjen.

- Støtt opp større plater for å redusere faren for kast eller at sagbladet klemmer seg fast. Store plater svikter ofte under sin egen vekt. Platen må støttes opp på begge sider, nær sagelinjen og nær kanten på platen.

- Ikke bruk blad som er sløve eller skadde. Dårlig slipte eller feil innstilte sagblad gir smale sagespor, noe som fører til stor friksjon, sagblad som setter seg fast, og kast.

- Låseanordninger for sagbladets dybde- og vinkelinnstilling må være skrudd til og sikret før du begynner å sage. Hvis sagbladets innstilling endres under sagingen, er det fare for kast, eller at sagbladet setter seg fast.

- Vær ekstra forsiktig ved stikksaging i vegger og lignende der du ikke ser. Sagbladet som stikker ut, kan treffe gjenstander som kan forårsake kast.

Spesielle sikkerhetsanvisninger

- Kontroller at beskyttelsen er lukket før hver gangs bruk. Sagen må ikke brukes hvis beskyttelsen ikke beveger seg fritt og umiddelbart omslutter sagbladet. Beskyttelsen må ikke bindes fast eller sperres i åpen stilling. Hvis du mister sagen, kan beskyttelsen bli bøyd. Kontroller at beskyttelsen beveger seg fritt i alle sagdybder og vinkler og ikke kommer borti sagbladet eller andre deler.

- Kontroller at beskyttelsens returfjær fungerer og er i god stand. Hvis beskyttelsen og fjæren ikke fungerer riktig, må de repareres før de brukes. Beskyttelsen kan gå tregt på grunn av skadde deler, klebrige avleiringer eller oppsamlet smuss.

- Kontroller at bunnplaten ikke kan flytte seg under stikksaging hvis sagbladet har en annen fasevinkel enn 90°. Hvis sagbladet beveger seg sideveis, kan det sette seg fast og forårsake kast.

- Kontroller alltid at beskyttelsen dekker sagbladet før du legger fra deg sagen på benken eller gulvet. Et ubeskyttet sagblad som roterer fritt, kan føre til at sagen beveger seg bakover og kapper alt som kommer i veien. Tenk på at det tar en stund for sagbladet å stoppe når du har sluppet strømbryteren.

Andre farer

Dette verktøyet er produsert i henhold til gjeldende sikkerhetsstandarder. Bruk av verktøyet kan imidlertid medføre følgende risiko:

• Fare for el-ulykker som følge av skadet eller uegnet skjøteledning.
• Følg alle anvisninger og sikkerhetsanvisninger når du arbeider med verktøyet, for å redusere faren for el-ulykker, personskade, skade på eiendom osv.
• Ikke trykk for hardt på verktøyet under arbeidet, det gjør at sagbladet slites raskere og gir dårligere ytelse og presisjon.
• Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon før du setter i støpselet.
• Bruk verktøyet kun til det det er beregnet for og i henhold til disse anvisningene for å få best mulig resultat.
• Hold hendene borte fra sageområdet når verktøyet er i gang. Slå av verktøyet, trekk ut støpselet og vent til alle bevegelige deler har stanset helt før inngrep.

VIKTIG!

Vibrasjonsverdien varierer avhengig av el-verktøyets bruksområde og kan overstige den angitte verdien under eksepsjonelle omstendigheter.

Ta nødvendige forholdsregler for å redusere eksponeringen for vibrasjoner og støy.

• Verktøyet skal kun brukes hvis alle deler fungerer korrekt.
• Rengjør og vedlikehold verktøyet regelmessig.
• Tilpass arbeidsmetoden etter verktøyet.
• Verktøyet må ikke overbelastes.
• Lever verktøyet til reparasjon når det trengs.
• Slå av verktøyet när det ikke brukes.
• Bruk beskyttelseshansker.

SYMBOLER

	Les bruksanvisningen nøye før du tar produktet i bruk.
	Bruk hørselvern.
	Bruk støvfiltermaske hvis arbeidet genererer mye støv.
	Bruk vernebriller.
	Bruk beskyttelseshansker.
	Bruk vernetøy
	Beskyttelsesklasse II

TEKNISKE DATA

Spenning 230 VAC, 50 Hz
Effekt 1200 W
Tomgangsturtall 5200 o/min
Gjæringsvinkel	0^-45^
Sagedybde ved 90° 56 mm
Sagedybde ved 45° 42 mm
Sagblad 165 x 20 mm x 2,6 mm, 24T
Beskyttelsesklasse	II
Vekt ca. 4,75 kg
Lydtrykknivå, LpA 89,9 dB (A), K=3 dB
Lydeffektnivå, LwA 100,9 dB (A), K=3 dB
Vibrasjonsverdi ah, W 2,663 m/s ^2 , K=1,5 m/s ^2
Mål, skinne 2 stk. x 700 mm

Sammenlagte vibrasjonsverdier (vektorsum i tre retninger) er fastslått i henhold til EN 60745.

Målte verdier er fastslått i henhold til EN 60745

Bruk hørselvern. Støy kan gi varig hørselsskade.

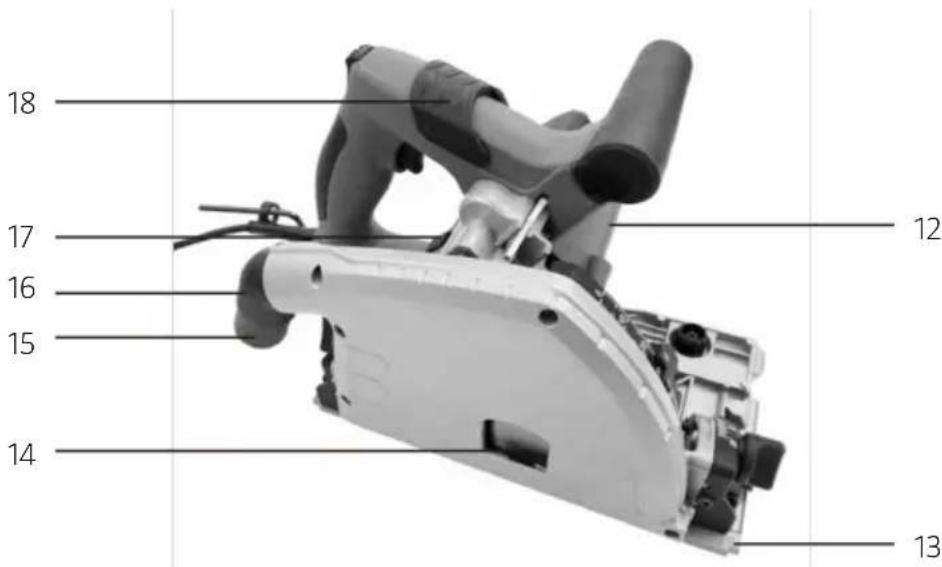

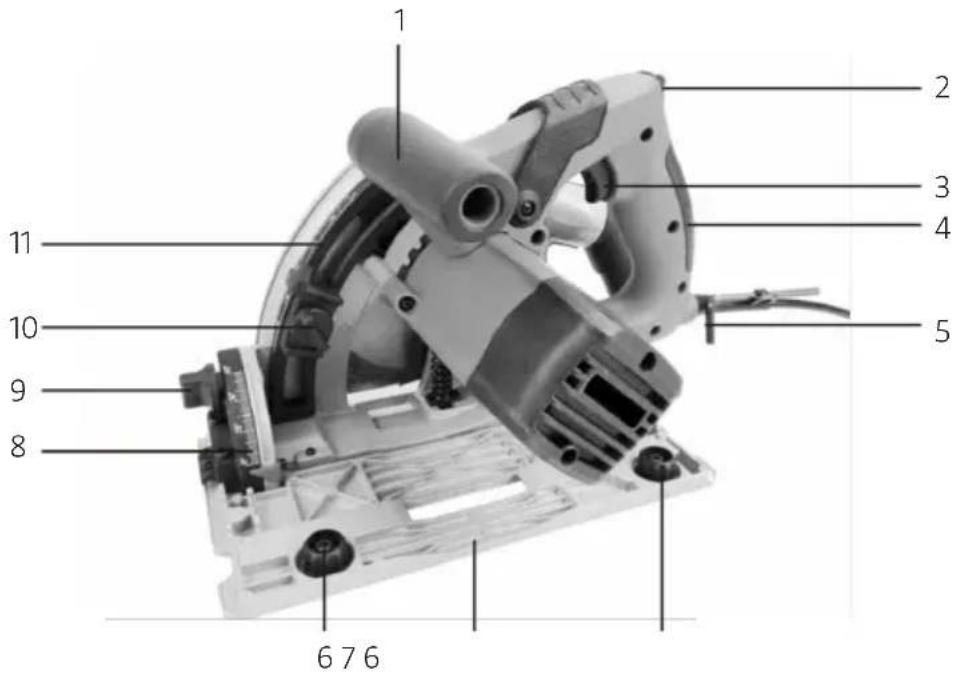

BESKRIVELSE

1. Fremre håndtak
2. Strømbrytersperre
3. Strømbryter
4. Bakre håndtak
5. Sekskantnøkkel (5 mm)
6. Justeringsskrue for styreskinne
7. Bunnplate
8. Fasevinkelskala

9. Vrider for innstilling av sagevinkel

10. Vrider for innstilling av sagedybde

11. Skala for sagedybde
12. Motor
13. Saglinjeindikator
14. Sagblad
15. Adapter for støvavsug
16. Sponutkast
17. Spindellåseknapp
18. Låsespak for bladbytte

BRUK

BRUKSOMRÅDE

Dykksagen passer til kløyving og kapping av hardt og mykt tre. Sagen er ikke beregnet på saging i metall.

INNSTILLINGER

VIKTIG! Pass på at sagen er slått av og at støpselet er koblet fra stikkontakten. Vent til alle bevegelige deler har stanset helt opp før justering.

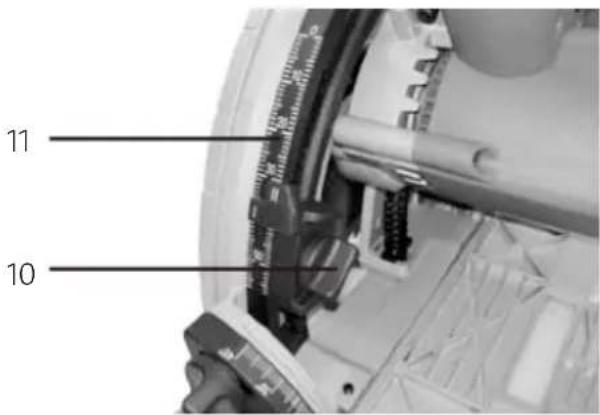

Innstilling av sagedybde

Sagedybden kan stilles inn mellom 0 og 56 mm.

1. Løsne vrideren for innstilling av sagedybde.
2. Still inn ønsket sagedybde i henhold til skalaen og stram til vrideren.
3. Skalaen merket med I viser sagedybde uten styreskinne.
4. Skalaen merket med II viser sagedybde med styreskinne.

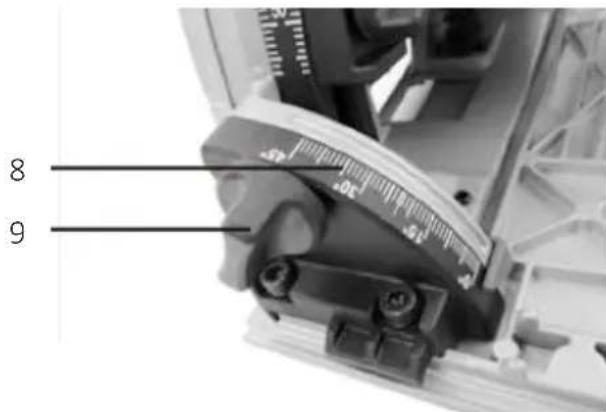

Gjærsaging

Vinkelen kan stilles inn mellom 0 og 45°.

1. Løsne vriderne for innstilling av sagevinkel på hver side.
2. Still inn ønsket sagevinkel i henhold til skalaen og stram til begge vriderne.

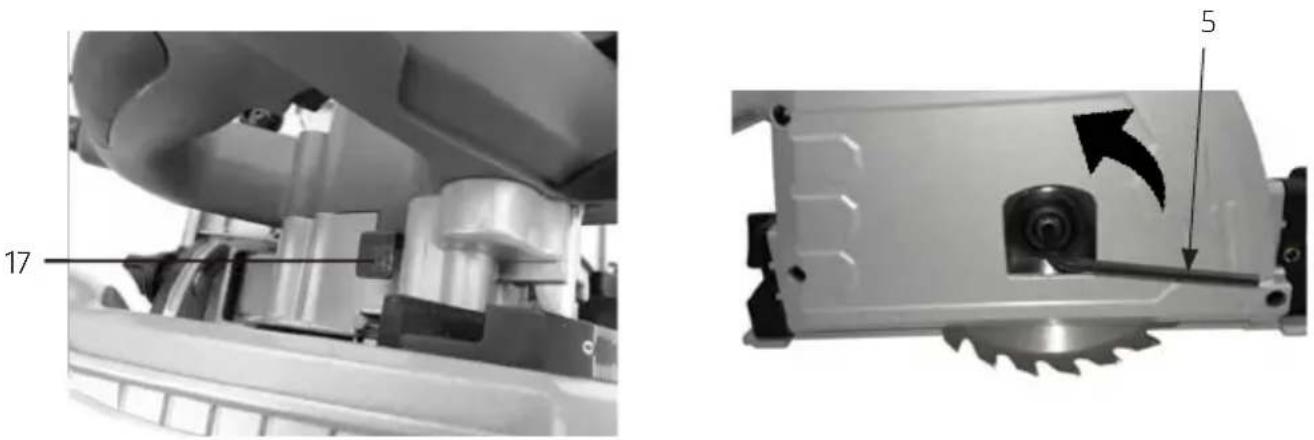

1. Trykk inn spindellåsknappen og løsne klemskruen mot klokken med en sekskantnøkkel.

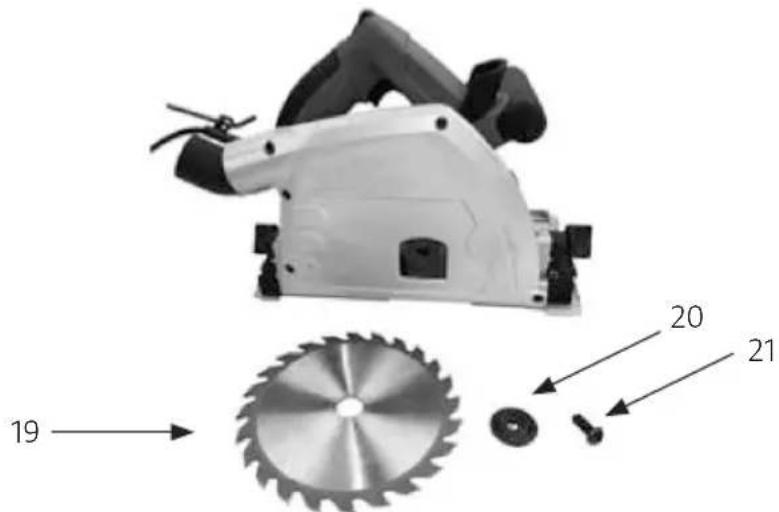

1. Fjern klemskruen, skiven og sagbladet.

1. Sagblad
2. Skive

3. Klemskrue

4. Sett det nye sagbladet på plass.

5. Hold spindellåsknappen inne og sett inn og trekk til klemskruen med klokken.

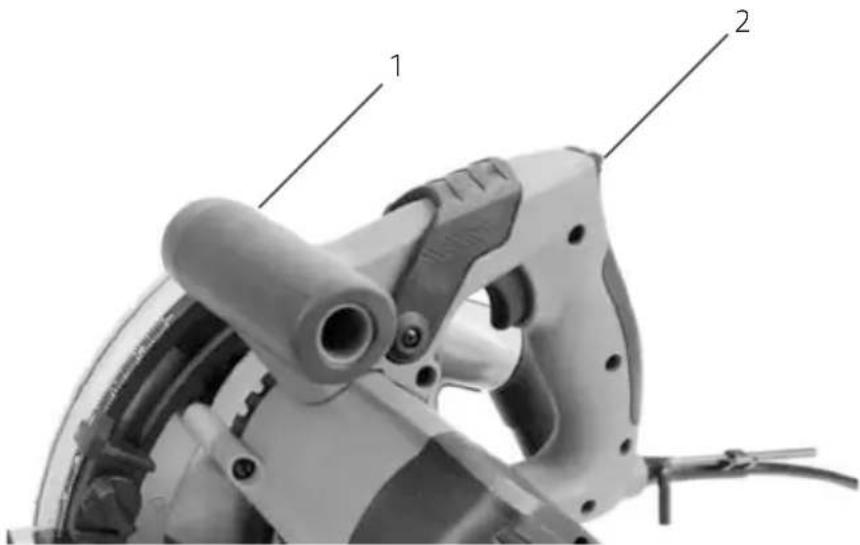

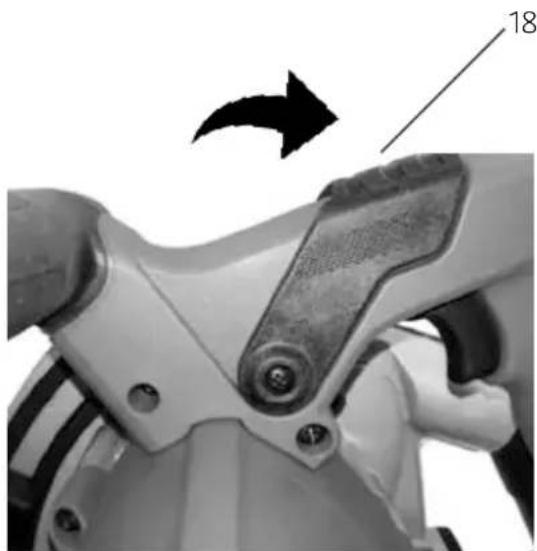

6. Trykk inn strømbrytersperren og før låsespaken for bladbytte og håndtaket bakover. Slipp strømbrytersperren.

Saglinjeindikator

VIKTIG! Slå av sagen, trekk ut støpselet og vent til alle bevegelige deler har stanset helt, før demontering og/eller vedlikehold.

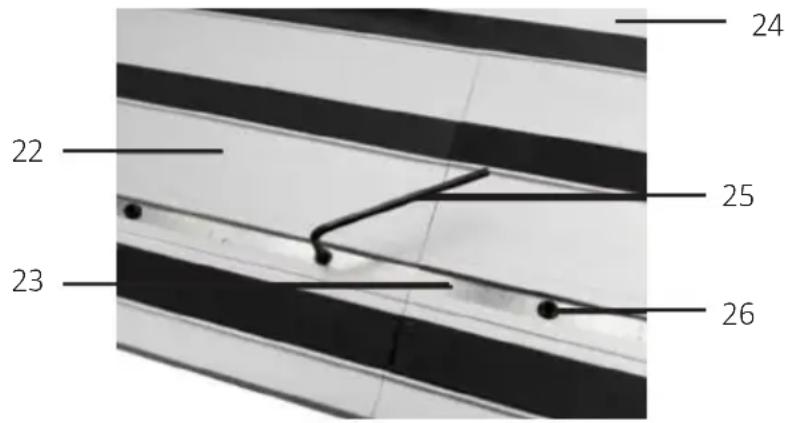

1. Koble sammen to styreskinner, før skjøtestykket inn i styringene på skinnene.
2. Skru til låseskruene med den medfølgende sekskantnøkkelen.

1. Styreskinne
2. Skjøtestykke
3. Flisbeskyttelseslist
4. Sekskantnøkkel (3 mm)
5. Låseskruer

Justering av styreskinne

Spillet mellom sokkel og styreskinne kan minimeres ved hjelp av justeringsskruene for styreskinne.

1. Løsne justeringsskruene mot klokken.
2. Om nødvendig kan du finjustere ved å vri justeringsskruene med klokken for å minimere spillet mellom sokkelen og styreskinnen.
3. Skru til justeringsskruene med klokken.

Justering av flisbeskyttelseslist

OBS! Styreskinnen har en svart gummilist som beskytter mot flising. Ved første gangs bruk sages gummilisten av for å sikre at flisbeskyttelsen tilpasses sagbladet.

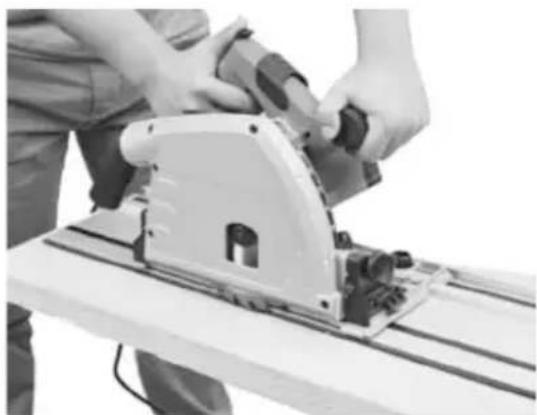

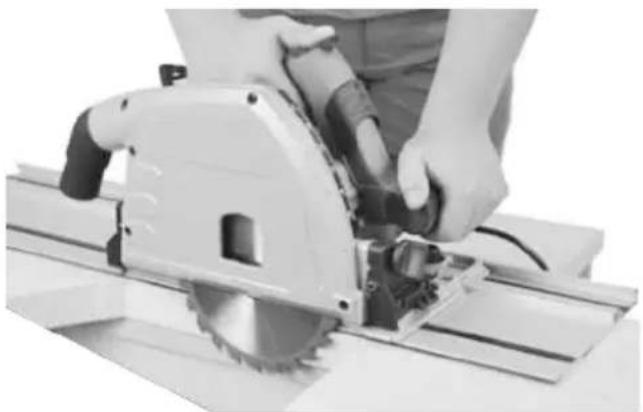

1. Fest styreskinnen på et arbeidsemne med tvinger.
2. Still inn sagedybden til cirka 10 mm.
3. Trykk strømbrytersperren oppover og start sagen ved å trykke inn strømbryteren.
4. Trykk sagen nedover for å oppnå innstilt sagedybde.
5. Før sagen fremover med jevn hastighet.
6. Når snittet er ferdig, slår du av sagen ved å slippe strømbryteren.

SAGING

VIKTIG!

• Hold hendene borte fra sageområdet när sagen er i gang. Sikre arbeidsemnet med tvinger, slik at det ikke kan bevege seg under arbeidet.
• Sagen må bare føres fremover.
• Hold alltid høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket under saqing.

• Hvis styreskinnen brukes, skal den sikres med tvinger.

• Kontroller at sagbladet ikke kan komme i kontakt med ledningen.

• Plasser sagen med bunnplatens fremre del mot arbeidsemnet. OBS! Ved dykksaging skal sagen plasseres på arbeidsemnet.

• Trykk strømbrytersperren oppover og start sagen ved å trykke inn strømbryteren.
• Trykk sagen nedover for å oppnå innstilt sagedybde.
• Før sagen fremover med jevn hastighet.
• Når snittet er ferdig, slår du av sagen ved å slippe strømbryteren.

Saging med styreskinne

Bruk styreskinnen til å lage rette snitt.

1. Fest styreskinnen på et arbeidsemne med tvinger.
2. Plasser sagen i sporet på styreskinnen.
3. Trykk strømbrytersperren oppover og start sagen ved å trykke inn strømbryteren.
4. Trykk sagen nedover for å oppnå innstilt sagedybde.
5. Før sagen fremover med jevn hastighet.

1. Når snittet er ferdig, slår du av sagen ved å slippe strømbryteren.

Bruk av støvavsug

VIKTIG! Slå av sagen, trekk ut støpselet og vent til alle bevegelige deler har stanset helt, før demontering og/eller vedlikehold.

BLADBYTE

VIKTIG!

• Slå av verktøyet, trekk ut støpselet og vent til alle bevegelige deler har stanset helt før du bytter sagblad.

• Bruk vernehansker – fare for kuttskade.

• Trykk strømbrytersperren oppover og før håndtaket fremover.

1. Fell låsespaken for bladbytte fremover for å feste sagbladet i riktig stilling. Slipp strømbrytersperren.

1. Løsne de to skruene på motordekselet med en stjerneskrutrekker og løft bort motordekselet.
2. Løsne skruene på kullbørstenes festeskiver med en stjerneskrutrekker.
3. Trekk klemmen av kullbørstens stift.
4. Vinkle stiften slik at den løsner fra kullbørsteholderen.
5. Ta ut kullbørsten og sett inn en ny.
6. Monter igjen i omvendt rekkefølge.

• Hold sikkerhetsanordninger, ventilasjonsåpninger og motorhus frie for støv og smuss. Tørk rent med en ren klut eller blås rent med trykkluft med lavt trykk.

• Rengjør sagen umiddelbart etter hver gangs bruk med en klut fuktet med vann og mildt rengjøringsmiddel.

• Ikke bruk sterke rengjøringsmidler eller løsemidler, de kan skade apparatets plastdeler.

• Pass på at det ikke trenger vann inn i sagen.

FEILS∅KING

Problem Mulig årsak Hjelp
Motoren går ikke. Feil på motoren	ledningen eller støpselet.En sikring har løst seg ut.	La kvalifisert servicepersonale kontrollere og reparere sagen. Ikke demonter sagen og ikke forsøk å reparere den – fare for personskade. Kontroller sikringene og bytt om nødvendig.
Motoren starter med lavt turtall og når ikke arbeidsturtall.	Lav matespenning.Skadde forbindelser. Defekt kondensator.	Kontroller at nettspenningen tilsvarer den nominelle spenningen på typeskiltet.La kvalifisert servicepersonale kontrollere og reparere motoren. La kvalifisert servicepersonale kontrollere og bytte ut kondensatoren.
Motorstøy. Skadde forbindelser.	Defekt motor.	La kvalifisert servicepersonale kontrollere og reparere motoren.
Motoren arbeider ikke med full effekt.	Strømkretsen er overbelastet. Koble sagen til en egen krets.
Motoren overopphetes. Motoren	overbelastes eller kjøles ikke tilstrekkelig ned.	Ikke overbelast motoren, og hold alltid ventilasjons-åpningene rene.
Snittet fliser seg eller blir ikke rett.	Sagbladet er sløvt eller har en uegnet tannform til det aktuelle materialet.	Bruk et skarpt sagblad som passer til materialet som skal sages.
Det bearbeidede materialet sprekker eller fliser seg.	For hardt trykk på sagen eller sagbladet har en uegnet tannform til det aktuelle materialet.	Ikke trykk for hardt på sagen. Bruk et skarpt sagblad som passer til materialet som skal sages.

ZASADY BEZPIECZEŃSTWA
