BRUKSANVISNING MAC-12000 Ravanson

Les alle råd og advarsler angående sikker bruk før du bruker klimaanlegget for første gang.

Unnlatelse av å følge advarslene og retningslinjene for sikkerhet angitt nedenfor kan føre til elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarslene og sikkerhetsretningslinjene for fremtidig bruk.

GENERELLE RETNINGSLINJER FOR SIKKERHET

Dette apparatet kan brukes av barn på 8 år og eldre, av personer med nedsatt fysisk, sensorisk eller mental funksjonsevne og av personer uten tilstrekkelig kunnskap og erfaring, dersom apparatet brukes på en trygg måte under tilsyn eller i henhold til denne bruksanvisningen, og dersom de ovennevnte personene er klare over farene knyttet til bruk av apparatet. Barn bør ikke leke med apparatet. Barn må ikke rengjøre eller vedlikeholde apparatet uten tilsyn.

Barn er ikke klare over hvilke farer som kan oppstå ved bruk av elektriske apparater.

Oppbevar apparatet og tilkoblingsledningen utilgjengelig for barn. Pass på at barn ikke leker med apparatet.

En ødelagt forsyningsledning må byttes ut av produsenten, en autorisert serviceleverandør eller andre kvalifiserte personer for å unngå fare.

Det anbefales å koble enheten til strømforsyningsnettet som er utstyrt med en reststrømsenhet (RCD) med en utkoblingsstrøm på 30 mA eller mindre.

Støpselet må ikke modifiseres på noen måte.

Installasjon må gjennomføres i samsvar med gjeldende lokale forskrifter. Har du tvil om det elektriske anlegget, spør en kvalifisert elektriker.

Apparatet må settes opp slik at det ikke hindrer tilgang til stikkontakten.

Bruk ikke skjøteledninger med klimaanlegget, med mindre ledningen har blitt kontrollert og testet av en kvalifisert elektriker eller leverandør av el-materiell.

Apparatet må ikke utsettes for påvirkning av regn og fuktige forhold.

La ikke apparatet være i drift uten tilsyn.

Bruk ikke skjøteledninger eller adaptere.

Legg ingen gjenstander på apparatet.

Unngå å stå eller sette seg på apparatet.

Stikk ikke fingre eller gjenstander inn i luftutløpet.

Berør ikke apparatets luftutløp eller aluminiumsribber.

Bruk en myk, fuktig (ikke våt) klut og et mildt rengjøringsmiddel til rengjøring av apparatet. Bruk ikke løsemidler, bensin eller andre midler som kan skade apparatet.

Apparatet må transporteres i original emballasje som beskytter det mot mekaniske skader og støv.

Apparatet må kun repareres av kvalifiserte personer og kun med originale reservedeler.

ADVARSEL! Ventilasjonsåpninger i apparatkassen eller klaringen rundt apparatet må ikke blokkeres eller tildekkes.

ADVARSEL! Stikk ikke gjenstander i åpningene på apparatet.

ADVARSEL! Pass på at kjølekretsen ikke blir ødelagt.

Før demontering, montering eller rengjøring av klimaanlegget må det frakobles strømforsyning.

Klimaanlegget må alltid oppbevares og transporteres i l o d d r e t t stilling. Ellers kan kompressoren bli permanent ødelagt.

Etter at apparatet er satt opp på oppstillingsstedet anbefales det å vente i 24 timer før man slår på apparatet.

Unngå å nullstille klimaanlegget tidligere enn 4 minutter etter å ha slått det av. Ellers kan kompressoren bli ødelagt.

Bruk aldri støpselet for å starte eller stoppe klimaanlegget. Bruk en ON/OFF-bryter som befinner seg på styrepanelet.

OBS! Med unntak for periodisk rengjøring eller bytte av filter bør alt service på klimaanlegget utføres av en autorisert serviceleverandør. Unnlatelse av å følge denne regelen kan medføre tap av garantirettigheter.

ADVARSEL!

Klimaanlegget er fylt med en miljøvennlig gass, propan R290.

Direkte kontakt med R290-mediumdamper kan forårsake frostsår og øyeirritasjon.

Apparatet bør monteres, betjenes og oppbevares på et rom på mer enn 10 m².

Bruk ingen midler for å framskynde tinings- eller rengjøringsprosessen.

Apparatet må oppbevares på et rom uten antenningskilder (f.eks. åpen ild, gassutstyr i drift eller et elektrisk varmeapparat i drift).

Husk at kjølemedier er luktfrie.

Enhver person som skal håndtere kjølemediet og kjølemediumkretsen bør ha et gyldig sertifikat for sikker håndtering av kjølemedier, utstedt av en autorisert enhet.

Hvis du oppdager lekkasje, må alle evakueres fra rommet. Luft rommet og ta kontakt med lokalt brannvesen for å melde fra om propanutslippet.

Symboler

Model	MAC-12000	MAC-9000
Kjøleytelse 12000 Btu (3,53 Kw) 9000 Btu (2,63 kW)
Varmeytelse 8000 Btu (2,58 kW) 7000 Btu (2,05 kW)
Nominell strøm 220 – 240 V; 50 Hz	220 – 240 V; 50 Hz
Kjøling
Nominelt strømforbruk / kjølingsstrøm	1357 W	1010 W
Oppvarming
Nominelt strømforbruk / strøm	1020 W	843
Støynivå	65 dB(A)	65 dB(A)
Maksimal mengde kjølemedium	R290/230 g	R290/230 g
Nettovekt	26,0 kg	25,5 kg
Maksimalt prosjekttrykk
Eksos	1,8 MPa	1,8 MPa
Suging	0,6 MPa	0,6 MPa
Minimal romstørrelse	10 m^2	10 m^2
Mål	5ET/SMT, AC 250V,3.15A	5ET/SMT, AC 250V,3.15A
Sikringstype og -kapasitet

Klimaanleggets maksimale driftstemperatur

Kjøling: 35/24 °C; oppvarming: 20/12 °C; Driftstemperaturområde: 7-35°C.

Utpakking

Åpne kartongen. Ta ut apparatet og tilbehør.

Etter at apparatet er pakket ut må det kontrolleres med hensyn på skader og risser.

Tilbehør:

1. Utløpsrørsystem

2. Vindustetningssystem

Sett apparatet opp på et stabilt, vannrett underlag, med minst 50 cm fri plass rundt apparatet for å sikre riktig luftsirkulasjon.

Bruk ikke apparatet i nærheten av vegger, gardiner eller andre gjenstander som kan blokkere luftinntaket eller -utløpet. Luftinntaket og -utløpet må holdes frie for hindringer.

Dersom apparatet ble vippet i mer enn 45-graders vinkel, må det settes opp og stå i loddrett stilling i minst 24 timer før oppstart.

• Varmekilder, som f.eks. radiatorer, varmestrømsensorer, ovner og andre produkter som avgir varme
• Direkte sollys
• Mekaniske vibrasjoner eller rystelser
• For mye støv
• Utilstrekkelig ventilasjon, f.eks. skap eller hylle
• Ujevnt underlag

A

M

M

D

0

0

V

n

n

A

t

t

R

e

e

S

r

r

E

m^2

L

a

i

!

p

k

[Non-Text]

p

k

[Non-Text]

a

e

[Non-Text]

r

[Non-Text]

;

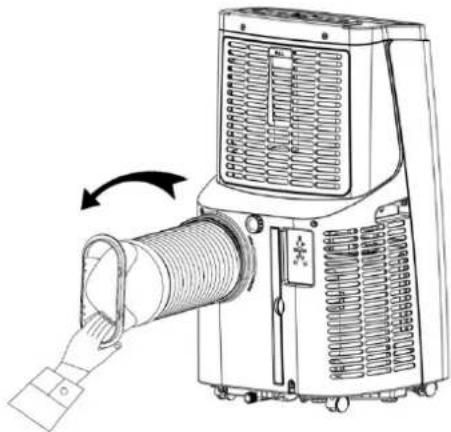

Fest luftutløpsslangen.

Drift av klimaanlegget forutsetter at den varme, fuktige luften som blåses ut av apparatet, kan slippes ut av rommet.

Luftutløpsslangen må ikke byttes ut eller klippes. Dette kan ha en negativ påvirkning på apparatets ytelse og, i verste fall, føre til at apparatet slås av på grunn av lavt baktrykk.

Trinn 1: Vindusinnsatsen må tilpasses vinduet. Koble utløpsslangen til vindusinnsatsen.

Trinn 2: Lukk vinduet for å holde settet på plass. Vinduet må holde vindusinnsatsen fast. Hvis ikke, sikre vindusinnsatsen med limbånd. Det anbefales å tette åpningen mellom vindusinnsatsen og vinduet for å oppnå apparatets maksimale ytelse.

Trinn 3: Koble slangetilkoblingen til luftutløpet på apparatet.

Trinn 4: Juster den elastiske utløpsslangen i lengden for å unngå bøying av slangen. Deretter plasser apparatet i nærheten av en stikkontakt.

Trinn 5: Trekk opp vifteskjermen på luftutløpet og slå på apparatet.

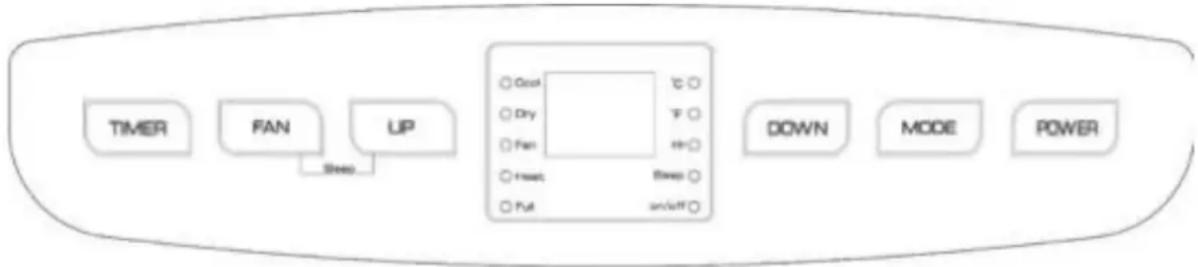

Styrepanel og skjerm

1. Etter at apparatet kobles til strømforsyning, skal det spille en lyd og slås over til ventemodus.
   2: (POWER) På/av-knapp: trykk på knappen for å slå på eller slå av apparatet.
   3: (MODE) Modus-knapp: Etter å ha slått på apparatet trykk på knappen for å velge mellom kjølemodus → vifte → avfuktingsmodus.
   4: (UP) Opp-knapp og (DOWN) ned-knapp:

Ved innstilling av temperatur trykk på (UP) og (DOWN)-knappene for å velge ønsket temperatur (ikke tilgjengelig i vifte- og avfuktingsmodus).

Ved tidsinnstilling trykk på (UP) og (DOWN)-knappene for å velge ønsket tid.

5: (FAN) Valg av viftehastighet:

1) I kjøle- og viftemodus trykk på knappen for å velge viftehastigheten. Begrenset av forhold utendørs. Under noen omstendigheter kan den virkelige hastigheten være forskjellig enn den innstilte hastigheten.
2) Ikke tilgjengelig i avfuktingsmodus.

6: (TIMER) Tidsinnstilling:

Brukes til innstilling av automatisk oppstart eller stopp av apparatet. Innstillingsområdet er på 1-24 timer. Tiden kan økes eller reduseres timevis.

Stopp (etter oppstart)

Trykk på Timer- knapper for å innstille timer-funksjonen.

Trykk et par ganger på (UP) og (DOWN) for å innstille forsinket stopp.

Trykk på Timer- knapper for å innstille timer-funksjonen.

Trykk et par ganger på (UP) og (DOWN) for å innstille forsinket oppstart.

7. Dvalemodus:

I kjølemodus trykk på knappene UP og FAN for å velge dvalemodus. Apparatet skal slås over til energisparingsmodus og stille drift.

Fjernkontroll

Bruksanvisning for fjernkontroll

1. Forsyning: Hykk på knappen for å slå på eller slå av apparatet.
2. Valg av modus: trykk på knappen for å velge mellom kjøle-, avfuktings-, vifte og varmemodus (enkel kjøling uten denne funksjonen).
3. Opp: + trykk på denne knappen for å øke den innstilte temperaturen og tiden.
4. Ned: trykk på denne knappen for å redusere den innstilte temperaturen og tiden.
5. Valg av viftehastighet: åykk på knappen for å velge mellom høy, middels og lav viftehastighet.
6. Tidsinnstilling: trykk på knappen for å innstille tidsverdi. Innstillingsområdet er på 1-24 timer. Tiden kan økes eller reduseres timevis.
7. Knapp Innstilling av luftgjennomstrømming gjennom justering av vifteskjermen.
8. Knapp. Trykk på knappen ved å velge mellom Celsius- og Fahrenheitskala.
9. Dvalemodus: Trykk på knappen for å aktivere dvalemodus.

Kjøling

Velg kjølemodus for å senke temperaturen på rommet.

Trykk på MODE-knappen inntil kjølemodusens (COOL) LED-diode begynner å lyse.

Bruk (UP) og (DOWN)-knappene til å innstille temperatur som vises på skjermen.

Oppvarming

Trykk på MODE-knappen inntil varmemodusens (HEAT) LED-diode begynner å lyse.

Bruk (UP) og (DOWN)-knappene til å innstille temperatur som er høyre enn romtemperaturen. Du kan også velge viftens hastighet.

OBS: Utløpsslangen bør være festet til apparatet for å sikre kontinuerlig drift.

Ventilasjon

Trykk et par ganger på MODE-knappen inntil viftemodusens (FAN) LED-diode begynner å lyse.

I viftemodusen sirkulerer luften på rommet, men blir ikke avkjølt.

Avfuktingsmodusens (DRY) LED-diode skal begynne å lyse. Du kan ikke velge viftehastigheten. Brukeren må koble luftutløpsslangen til en utløpsåpning nederst på apparatet. Utløpsslangen er også nødvendig när apparatet er i varmemodus.

OBS: i denne modusen blir viften slått over til lav hastighet. Viftehastigheten kan ikke endres.

Dvalemodus

Dvalemodusen kan slås på i kjøle- og varmemodus.

Beskyttelsesfunksjoner

Beskyttelse mot frying:

I kjøle-, avfuktings- eller energisparingsmodus skal apparatet slås over til beskyttelsesdrift automatisk, dersom utløpsrørets temperatur er for lav; när utløpsrørets temperatur øker til en bestemt verdi, skal apparatet automatisk gjenopprette normal drift.

Beskyttelse mot overfylling:

Når vann i vannbeholderen stiger over alarmnivået skal apparatet slå på alarm automatisk og «FULL»-kontrolldioden skal begynne å blinke. Vannbeholderen må tømmes (detaljerte opplysninger finnes i dreneringsinstruksen) Etter at beholderen blir tømt skal apparatet gjenopprette normal drift.

Automatisk avriming

Apparatet er utstyrt med automatisk avriming-funksjon.

Beskyttelse av kompressoren

Etter at apparatet er slätt av kan kompressoren kun startes igjen med 3 minutters forsinkelse. Formålet med denne funksjonen er å forlenge kompressorens levetid.

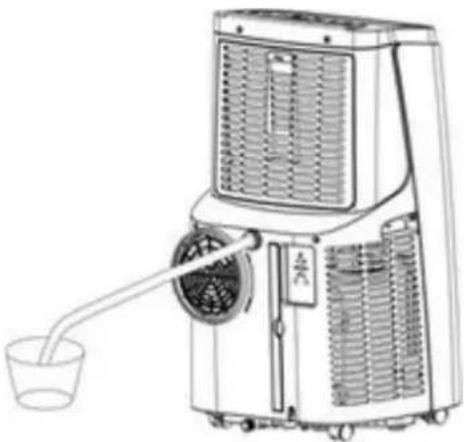

Drenering

1) Skru av dreneringsdeksel og ta ut pluggen.
2) Sett dreneringsslangen inn i vannutløpet.
3) Sett dreneringsslangen inn i vannbeholderen.

For å unngå vannsøl:

• På grunn av stort undertrykk på dryppskaret må man vri dreneringsslangen ned i retning gulvet med mer enn 20 graders vinkel.
• Rett ut slangen for at vannet ikke samler seg inne.

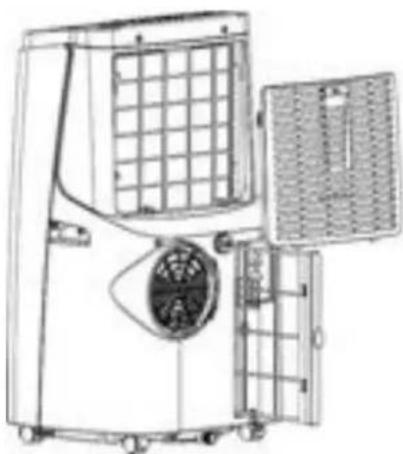

Rengjøring av luftfilter (hver 2. uke)

Støv som samler seg på filteret kan begrense gjennomstrømming av luft. Begrenset luftflyt reduserer apparatets ytelse. Blokkering av filteret kan medføre skade på apparatet. Luftfilteret må rengjøres regelmessig. Det kan tas ut for enklere rengjøring. Apparatet må ikke brukes uten et luftfilter. Dette kan forårsake tilsmusning av evaporatoren.

1. Rengjør apparatet med en myk, fuktig klut.
2. Fjern filternettet fra apparatet.
3. Rengjør filternettet for støv med en ren klut. Hvis filteret er veldig skittent, skyll det under rennende vann. Filteret må tørkes fullstendig før det monteres igjen i apparatet. Et rent luftfilter øker apparatets ytelse.

Berør ikke evaporatorens overflate med hendene for å unngå skade på fingrene.

RENGJ∅RING AV ROMMET ETTER UTSLIPP AV KJ∅LEMEDIUM

Generelle tiltak:

1. Gass er tyngre enn luft. Gassen kan samle seg på lukkede områder, særlig på bakkenivået eller lavere.
2. Eliminer alle mulige antenningskilder.
3. Bruk nødvendig personlig verneutstyr.
4. Evakuer personer som ikke deltar i arbeidet. Rommet må isoleres og luftes.
5. La ikke gassen komme i kontakt med øynene, huden eller klærne. Unngå innånding av damper og gasser.
6. Unngå utslipp til avløp og vann.
7. Stopp gassutslippet dersom dette enkelt lar seg gjøre. Vurder bruk av sprøytevann for å oppløse gassen.
8. Isoler området inntil gassen er oppløst. Luft og kontroller området før du går inn. Melde fra om utslippet til ansvarlige myndigheter.

PROBLEML∅SNING

Problem Kontroll Løsning
Apparatet virker ikke.	Kontroller strømtilkoblingen.Kontroller om vannivåindikatoren lyser.Kontroller romtemperaturen.	Sett forsyningsledningen trygt inn i stikkontakten.Tøm vannbeholderen og monter den igjen i apparatet.Apparatets har et driftstemperaturområde på 5–35 °C.
Apparatet kjøler ikke / varmer ikke som det skal.	Kontroller om luftfilteret ikke er skittent.Kontroller om luftkanalen ikke er blokkert.Kontroller om temperaturen på rommet ikke er for lav eller for høy.Det innstilte temperaturnivået er høyere / lavere enn Omgivelsestemperaturen	Rengjør luftfilteret hvis nødvendig.Fjern hindringen.Dette er normalt. Dette gir mer tid til avkjøling ved første oppstart av apparatet.Innstill ønsket temperaturverdi i henhold til bruksanvisningen.
Vannlekkasje	Vannbeholderen er overfylt.Kontroller om utløpsslangen ikke er bøyd eller har knekk.	Tøm vannbeholderen.Rett på utløpsslangen.
For høyt støynivå	Kontroller om apparatet er satt opp riktig.Kontroller apparatet med hensyn på løse, vibrerende deler.Vanngjennomstrømning er hørbar.	Sett apparatet opp på et vannrett og hardt underlag.Løse deler må sikres og skrustil.Støyet er forårsaket av rennende kjølemedium. Dette er normalt.

OPPBEVARING

Langvarig oppbevaring – Dersom apparatet ikke skal brukes i lengre tid (mer enn et par uker), må det rengjøres og tørkes fullstendig. Før lagring:

1. Koble apparatet fra strømforsyning.
2. Tøm apparatet for vannrester.
3. Rengjør og tørk filteret.
4. Ta forsyningsledningen ut fra vannbeholderen.
5. Monter filteret igjen på dets opprinnelige plass.

6. Apparatet må oppbevares i loddrett stilling.

7. 6.Apparatet må oppbevares på et tørt og godt ventilert sted med en ikke-korrosiv atmosfære, vekk fra varmekilder og antenningskilder.

OBS:

Evaporatoren inne i apparatet må tørkes før pakking for å unngå mugg og skade på komponenter. Koble apparatet fra strømforsyning og sett det opp på et tørt og godt ventilert sted for et par dager for at det kan tørkes fullstendig.

En annen måte å tørke apparatet på er å innstille et fuktighetspunkt mer enn 5% høyere en omgivelsesfuktigheten for å tvinge viften til å avfukte evaporatoren i et par timer.

ADVARSEL!!!

Det er strengt forbudt å slippe kjølemediet ut i atmosfæren!

Et slikt symbol varsler om at på slutten av sin levetid må apparatet ikke avhendes sammen med

v

a

n

l

i

g

h

u

s

a

v

f

B

r

u

k

e

r

e

n

e

r

f

e

l

e

k

t

r

o

n

i

s

k

e

u

t

g

j

r

e

t

s

y

s

Riktig håndtering av elektrisk og elektronisk avfall bidrar til å unngå skadelige konsekvenser for helse og miljø, forårsaket av farlige komponenter samt feil lagring og håndtering av slike apparater.

Ved fremstilling av apparatet har vi begrenset bruk av noen stoffer som kan ha en negativ påvirkning på miljøet i løpet av og etter produktets levetid.
