Produkttype	Trådløs stavsuger
Merke	Grundig
Modell	VCP 7330
Motoreffekt	450 W
Strømforsyning	Inngang: 100-240 V~ 50-60 Hz 0,5 A; Utgang: 32 V 0,45 A
Ladetid	4-6 timer
Driftstid (håndholdt, min. hastighet)	Opptil 60 minutter
Driftstid (håndholdt, mellomhastighet)	Opptil 30 minutter
Driftstid (håndholdt, maks. hastighet)	Opptil 10 minutter
Driftstid (med rør og børste, min. hastighet)	Opptil 37 minutter
Driftstid (med rør og børste, mellomhastighet)	Opptil 25 minutter
Driftstid (med rør og børste, maks. hastighet)	Opptil 8 minutter
Filtreringssystem	EPA12-filter, forfilter, nettingfilter
Skjerm	LED-skjerm med sugeinnstilling, batterinivå, filter- og blokkeringsindikatorer
Hastighetsnivåer	3 (min., mellom, maks.)
Medfølgende tilbehør	Kombiverktøy, fugespiss, elektrisk turbobørste
Mål (ca.)	Høyde med rør: ~110 cm; Bunndiameter: ~25 cm
Vekt (ca.)	2,5 kg
Garanti	Standard produsentgaranti (se dokumentasjon)

Ofte stilte spørsmål - VCP 7330 GRUNDIG

Hvor lang tid tar det å fullade batteriet?

Batteriet tar omtrent 4 til 6 timer å lade helt opp.

Hvilken driftstid kan jeg forvente på fullt batteri?

Driftstiden varierer med hastighet og tilbehør: opptil 60 minutter ved minimumshastighet i håndholdt modus, og opptil 8 minutter ved maksimal hastighet med rør og børste.

Hvordan rengjør jeg filtrene?

Slå av og trekk ut støpselet. Fjern støvbeholderen, ta deretter ut nettingfilteret og forfilteret. Rist dem forsiktig for å fjerne støv. Ikke vask filtrene.

Kan jeg støvsuge væsker med denne støvsugeren?

Nei, VCP 7330 er kun designet for tørr støvsuging. Ikke støvsug vann eller andre væsker.

Hvordan tømmer jeg støvbeholderen?

Trykk på utløserknappen for støvbeholderen (plassert på enheten), trekk beholderen ut, trykk deretter på utløserknappen for støvbeholderlokket for å tømme den.

Hva betyr ikonene på LED-skjermen?

Ikonene viser sugeinnstilling (min./mellom/maks.), batterinivå, påminnelse om filterrengjøring, luftblokkering og rulleblokkering. Se bruksanvisningen for en detaljert beskrivelse.

Kan jeg bruke støvsugeren mens den lader?

Nei, enheten kan ikke brukes mens den lader. Den stopper automatisk hvis den plasseres på ladestasjonen mens den er i gang.

Hvordan rengjør jeg børsterullen?

Trykk på utløserknappen for rullen på turbobørsten, fjern rullen, bank den forsiktig eller bruk en børste for å fjerne støv og hår. Ikke vask rullen.

Hvilket tilbehør følger med støvsugeren?

Medfølgende er et kombiverktøy (for gardiner, sofaer, ømfintlige overflater), en fugespiss (for trange rom) og en elektrisk turbobørste (gulvmunning).

Hvordan installerer jeg ladestasjonen?

Stasjonen skal monteres på en vegg i en høyde på 100-102 cm fra gulvet. Bruk medfølgende skruer og plugger for å feste den sikkert.

BRUKSANVISNING VCP 7330 GRUNDIG

Takk for at du valgte et Grundig-produkt. Vi vil at du skal oppnå optimal effektivitet fra dette høykvalitets produktet som er produsert med toppmoderne teknologi. Sørg for at du leser og forstår denne veiledningen og medfølgende dokumentasjon før bruk, og oppbevarer den som referanse. Inkluder denne veiledningen med enheten hvis du overleverer den til andre. Følg alle advarsler og informasjon her og følg instruksjonene.

Symboler og deres betydning

Disse symbolene brukes iløpet av hele bruksanvisningen:

Viktig informasjon og nyttige tips om bruk.

ADVARSEL: Advarsler for farlige situasjoner an-gående sikkerhet og eiendom.

Beskyttelse mot elektrisk støt

1 Viktige sikkerhets- og miljøinstrukser

Dette avsnittet inneholder sikkerhetsinstruksjoner for å forhindre farer som kan føre til personskade eller skade på materiell.

Enhver garanti er ugyldig hvis disse instruksjonene ikke følges.

1.1 Generell sikkerhet

- Dette apparatet overholder internasjonale sikkerhetsstandarder.

- Denne enheten kan brukes av barn over 8 år, mennesker med fysiske, sensoriske eller mentale problemer eller mennesker som mangler erfaring eller kunnskap; så lenge kontroll sikres eller informasjon er gitt om farene. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

- Strømforsyningen din skal samsvare med informa-sjonen som vises på ap-paratets merkeskilt.

- Ikke bruk apparatet med en skjøteledning.

- For å forhindre skade på strømledningen, må du forhindre at den blir klemt, krøllet eller gnidd mot skarpe kanter.

- Ikke støvsug brannfarlige materialer og sørg for at sigarettasken blir avkjølt før du støvsuger den.

- Ikke støvsug vann og andre væsker.

- Beskytt apparatet mot nedbør, fuktighet og varmekilder.

- Ikke bruk apparatet i eller i nærheten av eksplosive

1 Viktige sikkerhets- og miljøinstrukser

eller brennbare omgivelser og stoffer.

- Koble fra apparatet før rengjøring og vedlikehold.

- Ikke rengjøre apparatet eller strømledningen ved å senke dem i vann.

- Bruk bare originale deler eller deler anbefalt av produsenten.

- For å forhindre blokkering av filteret eller skade på motoren, må du ikke støv-suge sement, gips eller fragmenter av komprimert papir.

- Apparatet skal bare brukes med adapteren som leve-res sammen med apparatet.

- Ikke bruk apparatet uten filtre, det kan bli skadet.

- Dersom du oppbevarer emballasjematerialet, må du oppbevare det utilgjengelig for barn.

- Dette apparatet er ikke beregnet på å brukes av

personer, inkludert barn, med fysiske, sensoriske og psykiske funksjonshemninger, eller de som ikke har tilstrekkelig erfaring og kunnskap om hvordan apparatet skal brukes, med mindre de er under tilsyn av en person som er an-svarlig for deres sikkerthet eller der er informert om betjeningen av apparatet.

- Barn skal overvåkes for å forhindre at de leker med apparatet.

- Koble til adapteren og ta ut batteripakken før rengjø-ring eller vedlikehold.

- For å unngå fare må skadede adaptere skiftes ut av produsenten, produsentens autoriserte representant eller en tilsvarende kvalifisert tekniker.

- Hold fingrene, håret og løse klær vekk fra bevegelige deler eller klaringer mens du støvsuger.

- Batterier skal tas ut av apparatet før apparatet avhendes;

1 Viktige sikkerhets- og miljøinstrukser

• Koble apparatet fra strøm-forsyningen før du tar ut batteriet.
• Kast brukte batterier i samsvar med lokale lover og regler.
• Batteriene som følger med dette apparatet, skal bare byttes ut sammen med kvalifiserte personer.
• Apparatet er ikke ment å brukes til kommersielle formål. Dette apparatet er ikke designet for kommer-siell bruk, det er ment for hjemmebruk og i følgende bruksområder:

- I personalkjøkkenene i butikkene, kontorene og andre arbeidsmiljøer

- I gårdshus;

- Av kunder i hoteller, moteller eller andre overnattingsfasiliteter

- På herberger, eller lignende miljøer.

- ADVARSEL: Bruk den flyttbare forsyningsenheten HCX1501-3200450E som

følger med apparatet til å lade batteriet.

- Dette apparatet skal ikke betjenes av barn og personer med begrensede fysiske, sensoriske og kognitive ferdigheter eller personer med manglende erfaring og kunnskap med mindre de er under tilsyn eller mottar de relevante instruksjonene.

- Barn skal overvåkes for å forhindre at de leker med apparatet.

1 Viktige sikkerhets- og miljøinstrukser

1.2 Overholdelse av WEEE-direktivet og avhending av avfallsproduktet

Dette produktet er i samsvar med EUs WEEE-direktiv (2012/19/EU). Dette produktet har et klassifiseringssymbol for avfall fra elektrisk og elektronisk utstyr (WEEE). Dette symbolet indikerer at dette produktet ikke skal kastes med annet husholdningsavfall ved slutten av levetiden. Brukt utstyr må returneres til offisielt innsamlingssted for gjenvinning av elektriske og elektroniske enheter. For å finne disse innsamlingssystemene, kontakt lokale myndigheter eller forhandleren der produktet ble kjøpt. Hver husstand spiller en viktig rolle i gjenvinning og resirkulering av gamle apparater. Passende avhending av brukte apparater bidrar til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

1.3 Emballasjeinformasjon

Produktemballasje produseres av resirkulerbare materialer i samsvar med våre nasjonale miljøforskrifter. Emballasjematerialene skal ikke avhendes sammen med hus- holdningsavfall eller andre typer avfall. Ta dem til mottak for emballasjemateri- ale som er utpekt av lokale myndigheter.

1.4 Informasjon om batteribruk

Dette symbolet for oppladbare batterier/batterier eller på emballasjen indikerer at det oppladbare batteriet/batteriet ikke skal kastes sammen vanlig husholdningsavfall. For enkelte oppladbare batterier / batterier kan dette symbolet suppleres med et kjemisk symbol. Symboler for kvikksølv (Hg) eller bly (Pb) er gitt hvis de oppladbare batteriene / batteriene inneholder mer enn 0,0005 % kvikksølv eller mer enn 0,004 % bly.

1.5 Hva du bør gjøre for å spare energi

• Når du bruker apparatet, må du justere hastighetsinnstillingene i henhold til overflaten for å spare energi.
• Normalt brukes lavere hastigheter når du rengjør harde overflater, gardiner og sofaer, mens du bruker høye hastigheter til rengjøring av tepper.

1.6 Overholdelse av RoHS-direktivet

Produktet du har kjøpt er i samsvar med EU RoHS-direktivet (2011/65/EU). Det kan ikke inneholde farlig og forbudt materiell som er angitt i direktivet.

2 Oversikt

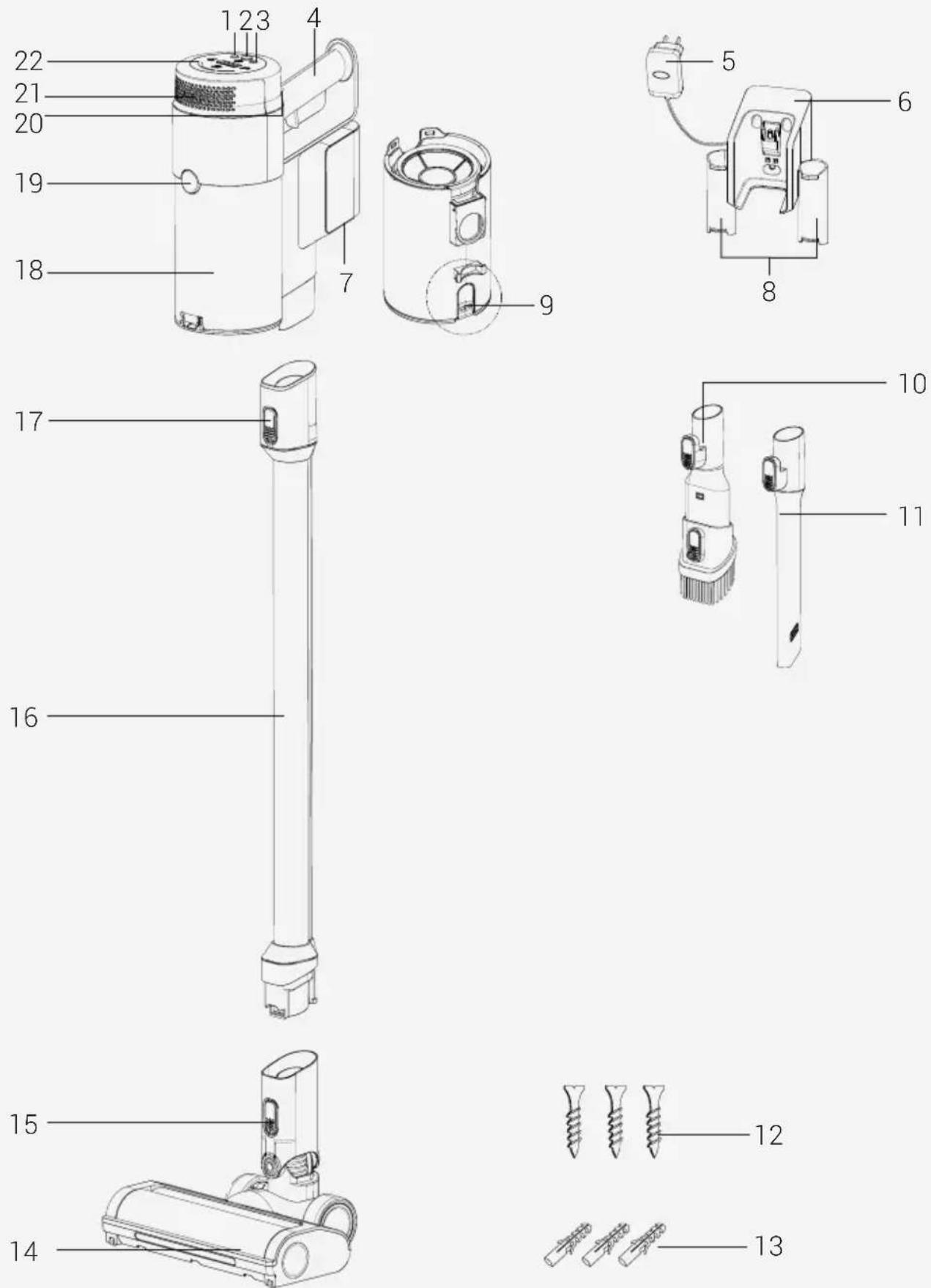

2.1 Kontroller og komponenter

1. Knapp for hastighetsjustering
2. På/av-knapp
3. Knapp for hastighetsjustering
4. Håndtak
5. Adapter
6. Ladestasjon
7. Utløserknapp for batteripakke
8. Tilbehørsrom
9. Knapp for tømming av støvbeholder
10. Kombinasjonsverktøy
11. Hjørne
12. Skrue (3 stk)
13. Blindnagle (3 stk)
14. Elektrisk turbobørste
15. Utløsningsknapp for elektrisk turbobørste
16. Foldeknapp for rør
17. Utløserknapp for rør
18. Støvbeholder
19. Knapp for utløsning av støvbeholder
20. Utløserknapp for Hepa-filterdeksel
21. Hepa-filterdeksel
22. LED-skjerm

2.2 Tekniske data

	450 W
Input 100 - 240 V~ 50-60 Hz	0,5 A
Produksjon 32 V 0,45 A	---
Ladetid: 4-6 timer
Kjøretid ved maks. effekt 10 minutter
Kjøretid ved mid. effekt 30 minutter
Kjøretid ved min. effekt 60 minutter

Rettighetene til å foreta tekniske og designmessige endringer er forbeholdt.

Verdiene som følger med apparatet eller tilhørende dokumenter er laboratoriemålinger i henhold til de respektive standardene. Disse verdiene kan variere avhengig av bruks- og miljøforhold.

2 Oversikt

Parameter for ekstern parameter

Produsent: Guangdong Huachuangxing Power Supply Co.,Ltd
Modell-ID: HCX1501-3200450E
Inngangsspenning: 100-240V~
Inngangsfrekvens: 50-60Hz
Inngangsstrøm: 0,5A
Utgangsspenning: 32,0V
Utgangsstrøm: 0,45A
Utgangseffekt: 14,4W
Gjennomsnittlig aktiv ef-fektivitet:	85,5 %
Effektivitet ved lav belast-ning (10 %):	83,33 %
Strømforbruk uten belast-ning:	0,041W

Brukstype Hastighetsnivå Brukstid
Brukes med tube og børste	Minimumshastighet Opptil 37 min
	Middels hastighet Opptil 25 min
	Maksimumshastighet Opptil 8 min
Håndholdt (med ikke-motorisert tilbehør)	Minimumshastighet Opptil 60 min
	Middels hastighet Opptil 30 min
	Maksimumshastighet Opptil 10 min

3 Montering

3.1 Tiltenkt bruk

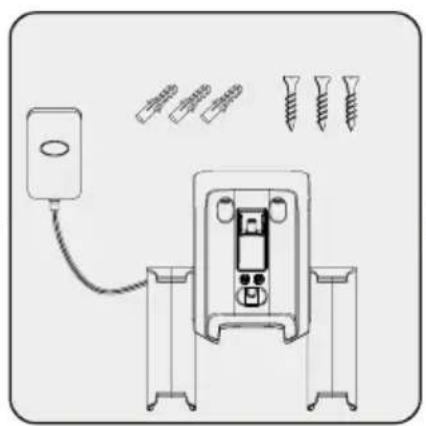

3.2 Installasjon av ladestasjon

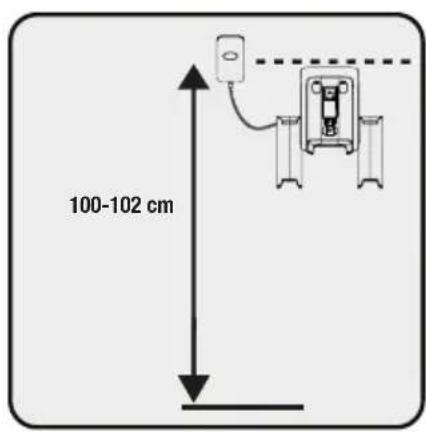

Plasser ladestasjonen i en høyde på minimum 100-102 cm fra bakken.

1- Fest fire blindnagler til veggen
2- Plasser fire skruer og fest dem på blindnaglene på veggen.

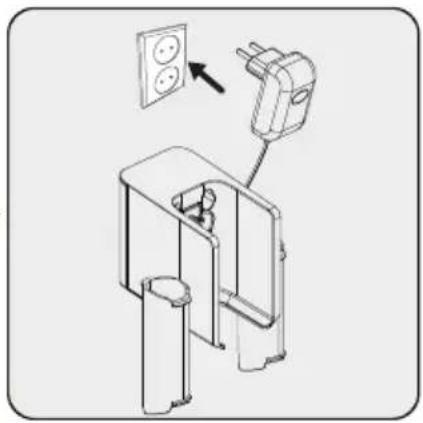

Koble ladeadapteren til stikkontakten.

3.3 Installasjon av hoveddel og børste

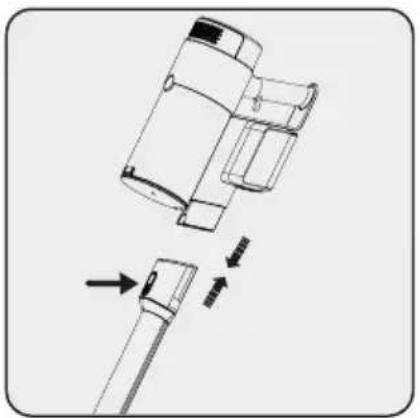

Skyv røret i pilens retning mot kroppen ved å trykke på utløserknappen for rør.

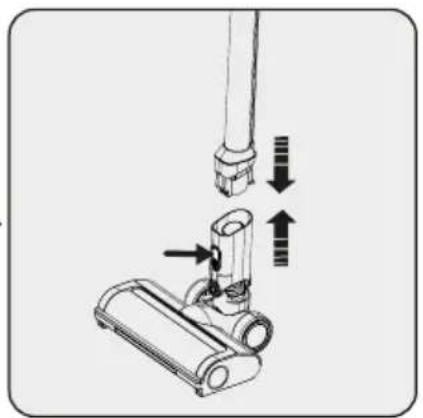

Trykk på utløserknappen for elektrisk børste og skyv den i pilens retning mot røret.

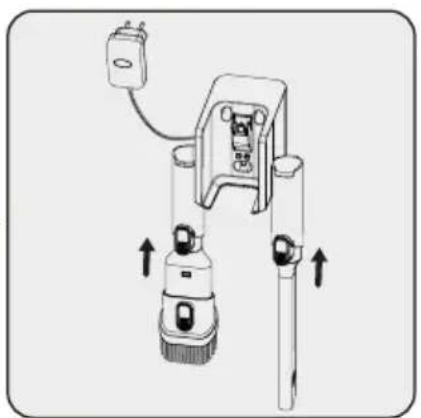

Fest hjørnefeste og kombinasjonsverktøy til ladedokken.

4 Betjening

4.1 Lading av apparatet

ADVARSEL: Hvis du vil bruke enheten for første gang eller etter lang tid, lad opp batteriene helt før bruk.

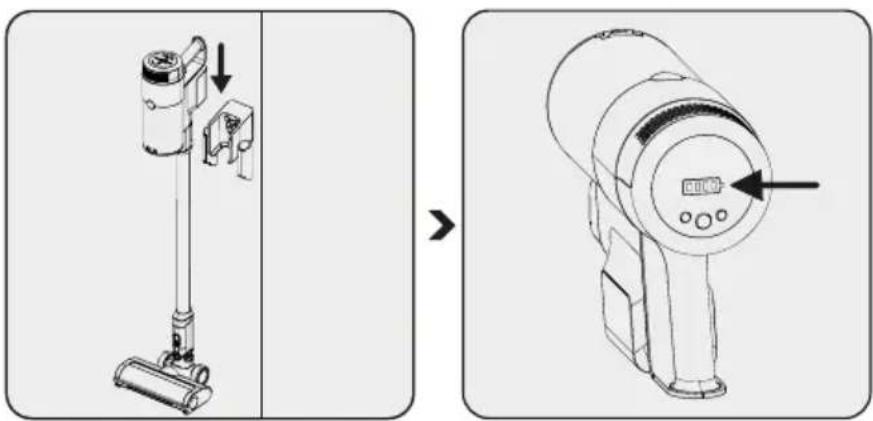

Plasser apparatet på la- destasjonen.

Når du plasserer apparatet i ladestasjonen, begynner det å lade, og batteriets ladenivåer skal vises på skjermen. Når alle batterinivåene er fulle og stabile, vil ladeprosessen være fullført.

Det tar opptil 4 til 6 timer å lade apparatet skikkelig. Apparatet skal ikke brukes när det lades.

Hvis apparatet plasseres på ladestasjonen mens det er i bruk, skal det stoppes automatisk.

4 Betjening

4.2 Bruk

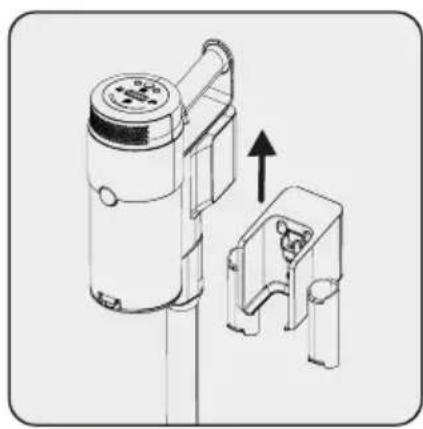

1- Trekk apparatet fra la-destasjonen oppover.

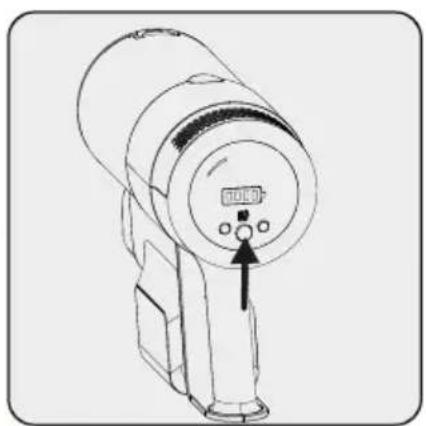

Trykk på av/på-knappen for å bruke apparatet. Apparatet begynner å kjøre med minimum effekt när du trykker på av/på-knappen.

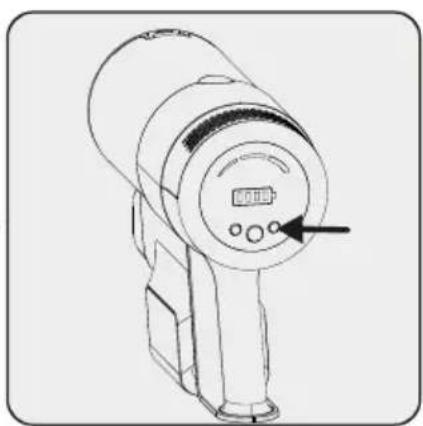

For å justere hastighetsnivået, trykk på knappen. På skjermen vil hvilken sugemodus som brukes vises som min, mid. og high. Ved å trykke på knappene - og + kan hastighetsnivået justeres.

Apparatet kan plasseres for lading før batteriet lades ut helt. Apparatet kan oppbevares kontinuerlig mens det lades på ladestasjonen helt til neste operasjon.

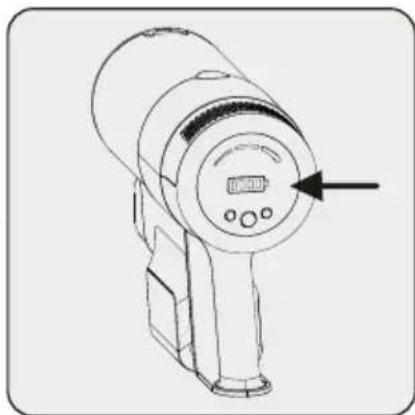

Vær oppmerksom på batterinivåene under drift. Batterinivået bør spores under bruk när det er tomt, apparatet slutter å fungere automatisk.

4 Betjening

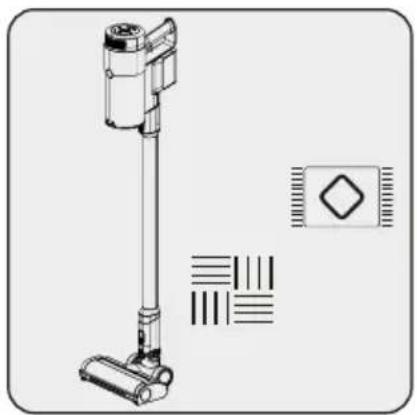

Dette apparatet er egnet for bruk på tepper og harde gulv.

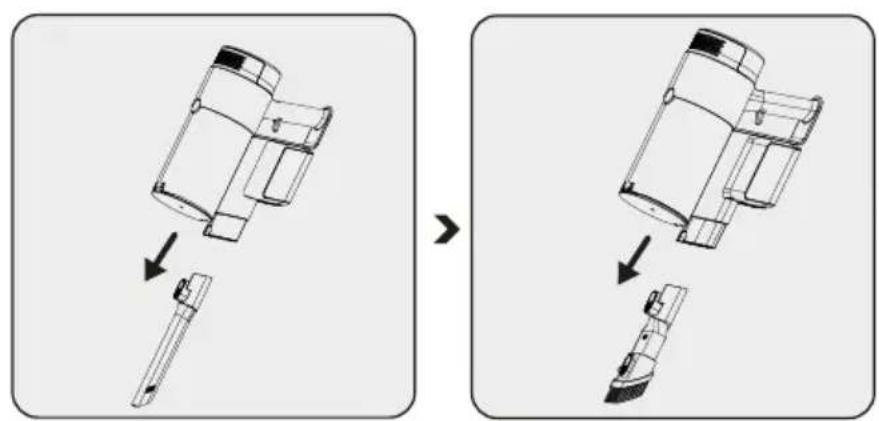

4.3 Tilbehør

Hjørne: Egnet for støvsu-ging av baksiden av mø-blene, områder som er vanskelige å nå og trange områder.

Kombinasjonsverktøy:

Egnet for støvsuging av gardiner, sofaer, voksmøbler og delikate og skjøre gjenstander.

4 Betjening

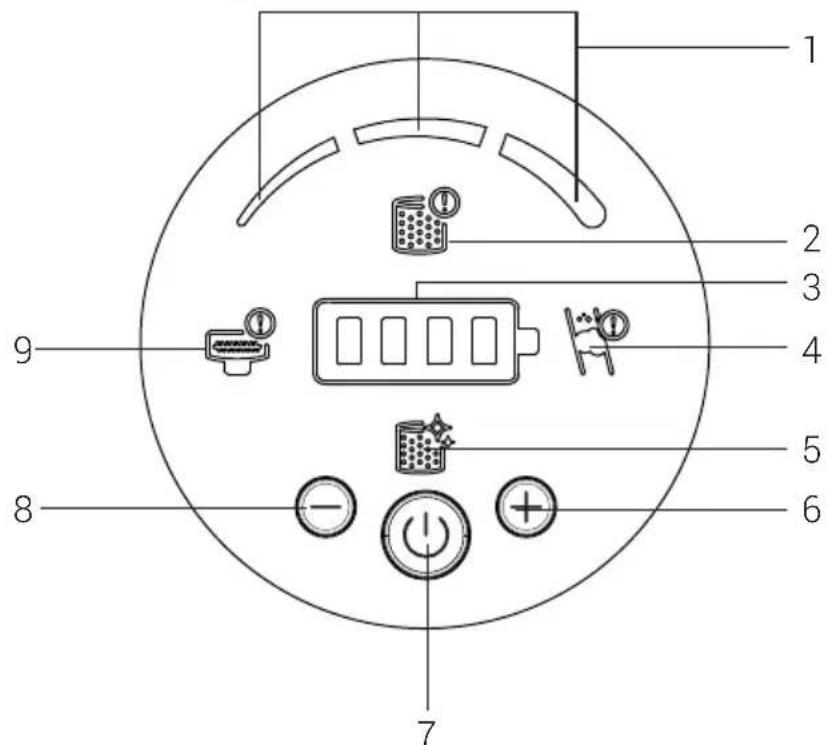

4.4 LED-skjermindikatorer

1. Disse ikonene vil vise sugemodusen som brukes.
2. Hvis forfilteret eller EPA12-filteret ikke ble satt inn i enheten, vil dette ikonet advare brukeren og produktet vil ikke slå seg på hvis forfilteret eller EPA12-filteret er fraværende for å beskytte maskinen. Sørg for at filtrene er installert.
3. Forbli batterinivåstatus med ikonisk show
4. Indikerer at det er luftblokkering. Sjekk røret inni, sugemunnen til produktkroppen for å finne fremmedmaterialet som blokkerer maskinen.
5. Indikerer at filteret må rengjøres.
6. Knapp for hastighetsøkning
7. På/av-knapp
8. Hastighetsreduksjon
9. Indikerer at det er blokkering på valsene og må rengjøres.

5 Rengjøring og vedlikehold

Slå av og koble fra apparatet før rengjøring.

ADVARSEL: Bruk aldri bensin, løsemiddel, slipende rengjøringsmidler, metallgjenstander eller harde børster til å rengjøre apparatet.

ADVARSEL: Filtrene kan bli deformert i over tid som følge av bruk. Det skal erstattes med en nytt for å hindre tap av ytelse. Kontakt kundeservice for å kjøpe et nytt.

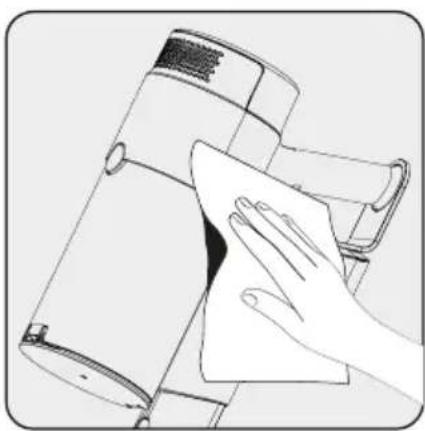

5.1 Rengjøring av støvbeholder og filtre

ADVARSEL: Ikke vask filtrene.

Vi anbefaler å rengjøre støvbeholderen støvbeholder etter hver operasjon.

Trykk på utløserknappen for søppelkassen og trekk søppelbøttedelen.

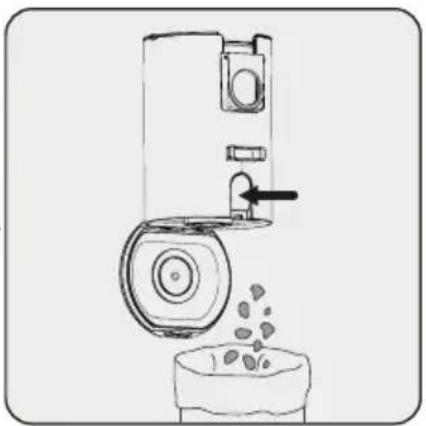

Trykk på utløserknappen for søppelkassedekselet og tøm søppeldunken.

5 Rengjøring og vedlikehold

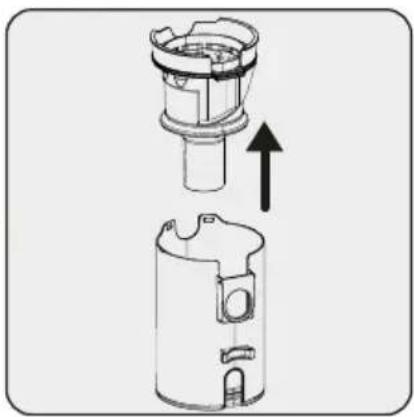

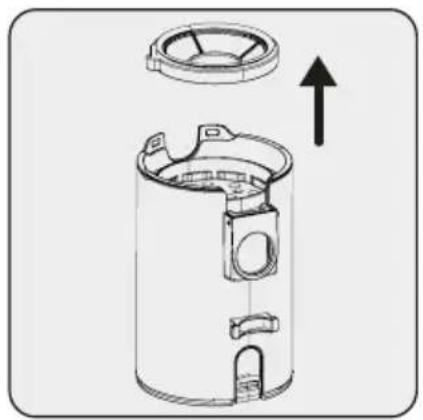

For en detaljert rengjøring av filtrene, fjern forfilterdelen oppover.

Rengjør nettingfilteret og forfilteret ved å riste for å rense støvet.

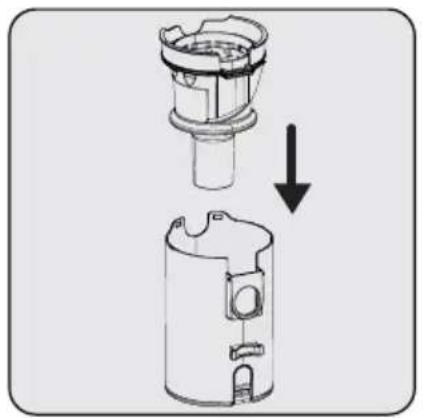

Sett inn forfilteret på nettfilteret.

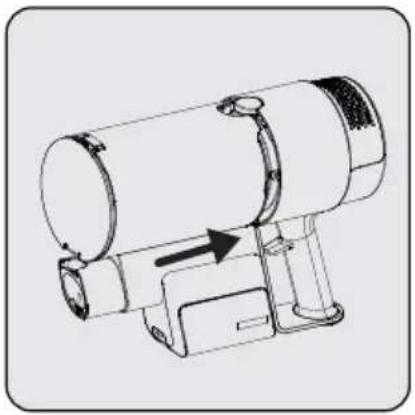

Plasser først søppelkassen på produkthoveddelen slik at baksiden passer inn i kroppen, og plasser den deretter i knappeområdet.

5 Rengjøring og vedlikehold

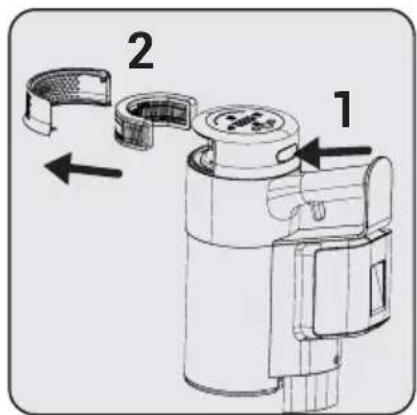

For å rengjøre EPA E12filteret, trykk på knappen (1) og fjern filterdelen.

Rengjør EPA E12-filteret ved å riste for å rense støvet.

5.2 Rengjøring av børsten

ADVARSEL: Ikke vask turbobørsten og hovedrullen.

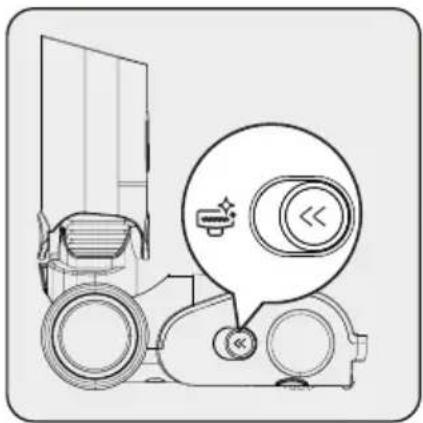

Skyv utløserknappen for rullen til venstre side.

Fjern støvet på den ved å banke den lett på en hard overflate eller fjerne støvet med en børste. Hvis hår eller lignende er floket, kan du fjerne den ved å klippe den av.

Fest rullen tilbake på plass ved å skyve den.

5 Rengjøring og vedlikehold

5.3 Lagring

• Dersom du ikke har tenkt å bruke apparatet på lenge, må du lagre det nøye.
• Koble fra apparatet.
• Sørg for at apparatet holdes utilgjengelig for barn.
• Oppbevar batteriet på et ikke-ledende materiale, og la ikke batteriet komme i kontakt med metall direkte. Dette skal skade batteriet.

5.4 Transport og frakt

• Apparatet skal børes med originalemballasjen under transport og frakt. Apparatets emballasje beskytter det mot fysiske skader.
• Ikke legg tunge gjenstander på apparatet eller emballasjen. Ellers kan apparatet bli skadet.
• Dersom apparatet mistes i gulvet, kan det hende at apparatet ikke fungerer, eller det kan oppstå permanente skader.
