BRUKSANVISNING 17-348 Biltema

4.2 Personlig sikkerhet

4.3 Bruk og stell av trykkluftmaskiner

5 OVERSIKTSBILDE

6 MONTERING

7 SPESIELLE SIKKERHETSFORSKRIFTER

7.1 Risikoer ved arbeid med trykkluftdrevet slipemaskin

8 HÄNDTERING

8.1 Trykkluftsystem

8.2 Smøring

8.3 Bruk

9 OPPBEVARING

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

Dette symbolet betyr risiko for alvorlig ulykke.

obS!

Dette symbolet betyr risiko for mindre person-skade eller maskinskade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere,

Luftforbruk ved 6 bar .....300 liter/min

Anbefalt arbeidstrykk: .....6 bar

Maks. trykk: ....8 bar

Turtall, ubelastet: ..... Maks. 18.000 rpm

Luftutslipp:....Bakover

Tilkobling:....1/4"

Anbefalt slangediameter: ..... 8/8"

Lydtrykk 10 m(L _PA )....93 dB(A)

Lydeffekt (L _WA )....104 dB(A)

Vibrasjoner: 3,9 m/s²

Vekt: 0,9 kg

3 brUkSområde

Slipemaskin 17-348 er trykkluftdrevet med støpt aluminiumshus og utblås rettet bakover. Den er konstruert for bruk med fiberrondeller for lettere slipearbeid i tre og sparkel, og for kantsliping og fjerning av rust. Verktøyet må ikke bygges om.

4 GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene ned-enfor alltid iakttas. Ta også hensyn til arbeids-plassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av trykkluftmaskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at avtrekkeren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.
• Bruk kun anbefalte skjærverktøy, tilbehør og reservedeler.

• Bruk maskinen kun for tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.

• Overskrid ikke maskinens kapasitet.

• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på avtrekkeren.
• Hindre utilsiktet start ved å fjerne lufttilførselen (trykkluftslangen) før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när lufttilførselen (trykkluftslangen) er tilkoblet.
• Rengjør maskinen etter bruk, og utfør service jevnlig.
• Bruk anbefalt arbeidstrykk. Overskrid aldri maskinens maksimalt tillatte trykk.
• Smør maskinen daglig for å unngå innven- dig korrosjon.
• Kontroller at trykkluftslangen er hel før tilkobling, og hold den borte fra varme og skarpe kanter.
• Kontroller at alle tilkoblinger i trykkluftsystemet er tette.
• Løft eller bær aldri maskinen i trykkluftslangen.
• Følg kompressorens instruksjoner om stell, og tøm dens lufttank daglig.

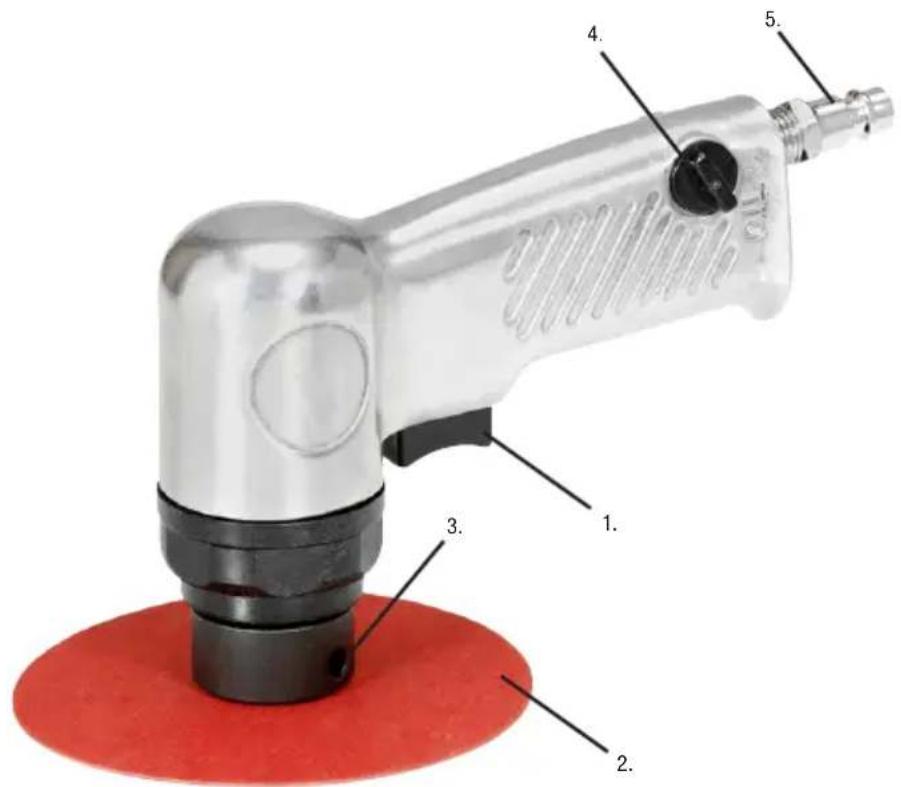

5 OVERSIKTSBILDE

1. Avtrekker
2. Støtterondell
3. Mothold
4. Turtallsregulator
5. Innstikksnippel

Skru innstikksnippelen (5) fast i tilkoblingen (4). Bruk gjengeteip slik at det slutter tett.

7 SPESIELLE

SIKKERHETSFORSKRIFTER

7.1 Risikoer ved arbeid med trykkluftdrevet slipemaskin

På verktøyet finner du de tre symbolene ovenfor. Disse angir risikoene som finnes:

• Risiko for at gjenstander kastes ut i luften - bruk vernebriller.
• Risiko for innånding av farlige stoffer – bruk åndedrettsvern ved arbeid i nærheten av en bils bremsesystem, det kan finnes asbeststøv.
• Risiko for hørselskade – lydvolumet overstiger 85 dB(A), bruk hørselvern!

8 HÅNDTERING

8.1 Trykkluftsystem

1. Kompressor - Følg anvisninger for stell og tøm lufttanken daglig.
2. Avstengningsventil
3. Trykkluftledning - For å kompensere for trykkfall i lange trykkluftledninger over 8 m kan trykket økes. Slangens innerdiameter skal helst være minst 1/2" eller være i en ringledning.
4. Vannavskiller - Trykkluft inneholder fukt og andre urenheter som kan medføre rust og/eller økt slitasje. Vann kondenseres i trykkluftslanger.
5. Trykkregulator - For høyt trykk kan skade verktøyet og forkorte dets levetid. Reguler arbeidstrykket så nær trykkluftverktøyet som mulig.
6. Tåkesmører - Smør trykkluftverktøyet korrekt for optimal levetid.
7. Trykkluftslange
8. Trykkluftverktøy

8.2 Smøring

Det er viktig at verktøyet smøres ordentlig, men ikke for mye. Bruk kun tåkesmøreolje beregnet for trykkluftverktøy. Annen type olje kan skade pakninger i verktøyet.

Koble gjerne en automatisk täkesmører på trykkluftslangen, fordi dette øker verktøy-ets levetid. Kontroller og juster täkesmøreren jevnlig ved å fylle på täkesmøreolje, og plasser et papir rett foran verktøyets utslipp. Hold avtrekkeren inntrykt i 30 sekunder, og det skal da dannes en tynn oljeflekk på papiret om täkesmøreren er korrekt innstilt. For mye olje skal unngås.

Om tåkesmører ikke er montert, skal verktøyet smøres med 2–6 dråper i luftinntaket minst en gang om dagen eller etter ca. to timers bruk. Ta også hensyn til luftfuktighet og arbeidsmiljø.

8.3 Bruk

1. Kontroller at trykkluftsystem og trykkluftverktøy er hele.
2. Monter egnet støtterondell og fiberrondell.
3. Spenn fast arbeidsstykket.
4. Start kompressoren, og kontroller at trykkregulatoren (15) er innstilt på 6 bar. Dersom det ikke finnes en separat trykkregulator (15) i trykkluftsystemet, henvises det til kompressorens trykkregulator.
5. Koble trykkluftverktøyet til trykkluftslangen, trykk inn avtrekkeren, og juster turtallet med regulatoren (4).
6. Før slipemaskinen ned mot arbeidsstykket og begynn arbeidet.
   OBS! Trykk ikke for hardt, la fiberrondellen og maskinen gjøre arbeidet.
7. Etter avsluttet arbeid, fjern trykkluftslangen fra verktöyet.
8. Tørk slipemaskinen ren.

• Kontroller alltid trykket i et trykkluftsystem før et verktøy tilkobles.
• Koble alltid verktøyet fra lufttilførsel ved skifte av fiberrondell.

9 OPPBEVARING

• Kontroller at maskinen er hel og godt rengjort.
• Hell 6 dråper tåkesmøreolje i luftinntaket, og kjør verktøyet på halv fart i 30 sekunder.
• Oppbevar maskinen i et tørt og kjølig rom, utilgjengelig for barn og andre uvedkommende.
• Oppbevar alltid maskinen i et miljø med temperatur mellom 0 °C og +40 °C.

Verktøyet må ikke være koblet til lufttilførsel/trykkluftslange ved service og vedlikehold!

10.1 Vedlikehold

Daglig: Kontroller at verktøyet er helt, og tørk av det med en tørr klut.

Verktøyet mister raskt kraft og fart	1. Trykkfall pga. for lang og underdimensjonert trykkluftsslange.2. For liten kompressor.	1. Forkort og/eller skift ut trykkluftslangen med en med større innerdiameter.2. Bytt til større kompressor, eller vent med arbeidet til kompressoren har opparbeidet et høyere trykk.
Verktøyet roterer ikke. Luften strømmer fritt fra utslippet.	Rotoren har satt seg fast pga. av smuss og oksidasjon.	Hell tåkesmøreolje i luftinntaket. Kjør verktøyet i korte, raske kjøringer, og veksle om mulig rotasjonsretning. Gjenta helt til verktøyet går normalt.
