BRUKSANVISNING MS 255D Biltema

NO - Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.

5.2 Montering av ratt, gering (15)

5.3 Montering av dammpåse

5.4 Montering av tving

d. Skruva av skruven (55).

Disse instruksjonene er skrevet for å gjøre det enklere for operatøren å bruke produktet på en sikker måte. Les hele bruksanvisningen før bruk, og legg spesielt merke til sikkerhetsinformasjonen.

Instruksjonene er beregnet på personer med grunnleggende teknisk kunnskap om bruk av liknende maskiner. Uerfarne personer bør delta på kurs eller kontakte erfarne brukere før de bruker maskinen. Denne bruksanvisningen må alltid være i nærheten av maskinen slik at operatøren har den for hånden. Maskinen må ikke selges eller lånes ut hvis denne bruksanvisningen ikke medfølger. Produsenten har ikke ansvar for skader som oppstår hvis sikkerhetsinformasjonen i denne bruksanvisningen ikke overholdes.

Informasjonen i bruksanvisningen betegnes slik:

FARE! - Hvis denne informasjonen ikke følges, r det til umiddelbar livsfare.

ADVARSEL! - Hvis denne informasjonen ikke es, fører det til umiddelbar livsfare eller alvorligonskade.

FORSIKTIG! - Hvis denne informasjonen ikke es, kan det føre til lettere personskade eller erielle skader.

OBS! - Informasjon som krever ekstra merksomhet.

Tekstinndeling i bruksanvisningen:

Når det brukes tall i teksten (1, 2, 3 ...), henviser de til den angitte delen i oversiktsbilde eller bilde i tilknytning til teksten.

Når nummereringen følges av bokstaver (a, b, c ...), må instruksjonene utføres i samme rekkefølge.

Når nummereringen gjøres i form av kulepunkt (•), kan prosedyren utføres i valgfri rekkefølge.

UTTRYKK SOM BRUKES I DENNE MASKINEN:

Operatør: Den eller de som	som installerer,bruker, justerer, vedlikeholder,reparerer eller fl ytter en maskin.
Elverktøy: Strøm- eller b	batteridrevet, hånd-holdt og transportabelt elektriskverktøy eller hagemaskin.
Kvalifi sert reparatør: En	person som har den opp-læringen og kunnskapen somkreves for å utføre en reparasjonpå en sikker og riktig måte.

2. BRUKSOMRÅDE

17-690 Kapp- og gjærsag MS 255C skal brukes til å kappe, gjære og dobbeltgjøre tre og tremateria- ler (sponplater, laminat og lignende) i henhold til instruksjonene i denne bruksanvisningen. Det må kun kappes ett arbeidsstykke om gangen. All annen bruk er forbudt. Maskinen må ikke brukes til å kappe ved eller greiner til fyring.

3. SIKKERHET

3.1 Merking

SYMBOL: PLASSERING: BETYDNING:
		Advarseletikett under motoren.	Advarsell Les bruksanvisningen før bruk. Hvis kapp- og gjærsagen brukes på feil måte, kan den forårsake alvorlig personskade. Følg sikkerhetsforskriftene.
		Advarseletikett under motoren.	Fare for fl yvende gjenstander, bruk vernebriller.
		Advarseletikett under motoren.	Lydnivået overstiger 80 dB(A), bruk hørselvern.
		Advarseletikett under motoren.	Bruk åndedrettsvern. Trestøv er helsevarlig ved innånding og kan i enkelte tilfeller forårsake kreft.
	LASER CL ASS 2Do not look direktly into the laser beamλ:650 nm P≤1mWEN60825-1:2007	Advarseletikett under motoren.	Advarsel for laserstråle: Ikke se direkte inn i laserstrålen. Denne typen laser innebærer vanligvis ingen risiko for øyeskader, men hvis du ser direkte inn i laserstrålen, kan det føre til midlertidig blindhet.
		Støpt på siden av bladbeskyttelsen og saghuset.	Viser sagbladets rotasjonsretning.
		Inngravert på sag-bordet på hver side av sagbladet.	Når motoren er i gang eller sagbla-det roterer, er det forbudt å legge hender i den farlige sonen mellom de to strekene på sagbordet. Fare for alvorlige kuttskader.
		Typeskilt på motoren.	Maskinen er dobbeltisolert og trenger ikke jording. Reparasjon av elektriske deler må kun utføres av autorisert elektriker.
BJ: Typeskilt på motoren. Produksjonsår.
		På sagbladet. • Les	og følg maskinens instruksjoner ved bytte og bruk av sagbladet.Bruk vernebriller mens du sager.Bruk hørselvern mens du sager.Bruk arbeidshansker når du bytter og håndterer sagblad.
		På sagbladet. Advarsell Stopselet må trekkes ut av kontakten ved bytte av sagblad.
		På sagbladet. Angir	antall tenner, sporbredde og sagbladets tykkelse.

	På sagbladet. Sagbladet må kun brukes til å sage i tre og trematerialer.
	På sagbladet. Maks. tillatt turtall, sagbladet må ikke monteres i maskiner med høyere turtall enn det som er angitt på sagbladet.
	På sagbladet. Pilen viser sagbladets rotasjonsretning. Den må stemme med merkingen på maskinen.

3.2 Sikkerhetsforskrifter

3.2.1 Generelle sikkerhetsforskrifter

ADVARSEL! Les alle sikkerhetsforskrifter, ruksjoner, illustrasjoner og spesifi kasjoner en leveres sammen med dette elektriske

verktøyet. Hvis instruksjonene ikke etterleves, kan det føre til elektrisk støt, brann eller alvorlig skade.

Ta vare på alle sikkerhetsforskrifter og instruksjoner for fremtidig bruk.

Uttrykket "elektrisk verktøy" i sikkerhetsforskriftene gjelder ditt strømdrevne/batteridrevne håndholdte og transportable elektriske verktøy eller hagemaskin.

Generelle sikkerhetsforskrifter, elektrisk ktøy – Sikkerhet på arbeidsplassen

• Hold arbeidsplassen ryddig og godt opplyst.
  Rotete eller mørke arbeidsplasser kan føre til ulykker.
• Du må aldri bruke elektrisk verktøy i eksplosivt miljø, for eksempel i nærheten av brannfarlige væsker, gass eller støv. Elektrisk verktøy kan danne gnister som kan antenne støv og damp.
• Hold barn og tilskuere på god avstand når du bruker elektrisk verktøy. Forstyrrelser og manglende konsentrasjon kan føre til at du mister kontrollen.

Generelle sikkerhetsforskrifter, elektrisk ktøy – elsikkerhet

• Det elektriske verktøyets støpsel må passe i stikkontakten. Du må aldri modifi sere stikkontakten. Du må aldri bruke adapterkontakter sammen med elektrisk verktøy som er jordet.
  Originale støpsler og passende stikkontakt redu- serer risikoen for elektrisk støt.
• Unngå kroppskontakt med jordede fl ater, for eksempel rør, varmeovn, komfyr, kjøleskap og fryser. Faren for å få elektrisk støt øker hvis kroppen din er jordet.
• Elektrisk verktøy må ikke utsettes for våte

eller fuktige miljøer. Hvis det trenger vann inn i elektrisk verktøy, øker risikoen for elektrisk støt.

• Støpselet må ikke håndteres uvørent. Ikke løft eller dra elektrisk verktøy etter strømledningen. Du må heller ikke trekke støpselet fra stikkontakten ved hjelp av ledningen. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenviklede kabler øker risikoen for elektrisk støt.
• Ved bruk av elektrisk verktøy utendørs må det brukes skjøteledning som er egnet for utendørs bruk. Hvis det brukes strømkabel som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
• Hvis elektrisk verktøy må brukes i fuktig miljø, må det brukes en stikkontakt som har jordfeilbryter (RCD). Ved å bruke en jordfeilbryter (RCD) reduseres faren for elektrisk støt.

Generelle sikkerhetsforskrifter, elektrisk tøy – personlig sikkerhet

• Vær oppmerksom, konsentrer deg om det du gjør og bruk sunn fornuft når du arbeider med elektrisk verktøy. Ikke bruk elektrisk verktøy hvis du er trøtt eller påvirket av stoff, alkohol eller medisin. Et øyeblikks uoppmerksomhet ved bruk av elektrisk verktøy kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm og hørselsvern som brukes ved behov, reduserer risikoen for personskade.
• Unngå utilsiktet start. Påse at strømbryteren er slått av før du kobler støpselet til stikkontakten eller kobler til batteripakken, ved løfting og når du bærer det elektriske verktøyet.
  Hvis du bærer elektrisk verktøy med fi ingeren på strømbryteren, eller hvis det elektriske verktøyet strømsettes mens strømbryteren er slått på, kan det føre til ulykker.
• Fjern alle justeringsnøkler eller skiftnøkler før det elektriske verktøyet startes. En skiftnøkkel eller justeringsnøkkel som sitter igjen på en roterende del på det elektriske verktøyet, kan forårsake personskade.
• Ikke strekk deg for langt. Pass på at du alltid

står stabilt og holder balansen. Det gir deg bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
• Hvis utstyret har tilkobling før støvsuger og oppsamlingsutstyr, må du forsikre deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvsamler kan redusere risikoen for støvrelaterte farer.
• Ikke la erfaring fra hyppig bruk av elektrisk verktøy gjøre deg selvsikker slik at du ikke følger sikkerhetsreglene. Uforsiktig bruk kan forårsake alvorlige skader på et øyeblikk.

⚠ Generelle sikkerhetsforskrifter, elektrisk verktøy – bruk og vedlikehold av elektrisk verktøy

• Du må ikke overbelaste eller tvinge det elektriske verktøyet. Bruk riktig elektrisk verktøy til den arbeidsoppgaven som skal utføres. Riktig elektrisk verktøy utfører arbeidet bedre og sikrere hvis det brukes i den hastigheten det er produsert for.
• Du må ikke bruke det elektriske verktøyet dersom strømbryteren ikke starter og stopper det. Alt elektrisk verktøy som ikke kan betjenes med strømbryteren, er farlig og må repareres.
• Fjern støpselet fra stikkontakten eller fjern batteripakken, hvis den kan tas av, før justeringer, bytte av verktøy/tilbehør og før det elektriske verktøyet legges bort. Slike forebyggende sikkerhetstiltak reduserer risikoen for utilsiktet start av det elektriske verktøyet.
• Elektrisk verktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Det elektriske verktøyet må ikke brukes av personer som ikke har god kunnskap til det eller til disse instruksjonene. Elektrisk verktøy er farlig i hendene på uerfarne brukere.
• Vedlikehold elektrisk verktøy og dets verktøy/tilbehør. Kontroller feil rotasjons- eller bevegelsesretning og at bevegelige deler sitter godt fast. Kontroller også skadde deler eller andre forhold som påvirker det elektriske verktøyets funksjon. Ved skade/feil må det elektriske verktøyet repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt elektrisk verktøy.
• Hold skjæreverktøy skarpe og rene. Godt vedlikeholdt elektrisk verktøy med skarpe blader setter seg ikke like lett fast og er lettere å kontrollere.
• Bruk det elektriske verktøyet, tilbehør, bits med mer i samsvar med instruksjonene, arbeidsforholdene og oppgavene som skal utføres. Bruk av elektrisk verktøy til andre opp-

gaver enn det er beregnet på, kan føre til farlige situasjoner.

- Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Du kan ikke håndtere og kontrol- lere det elektriske verktøyet på en sikker måte ved uventede situasjoner dersom håndtak og grep er glatte.

⚠️ Generelle sikkerhetsforskrifter, elektrisk verktøy – service

- Service på elektrisk verktøy må kun utføres av kvalifi sert reparatør som bare bruker identiske reservedeler. Det sørger for at det elektriske verktøyets sikkerhet beholdes.

⚠ Sikkerhetsinstruksjon for kapp- og gjærsager

• Kapp- og gjærsager skal brukes til å sage tre eller trefi berprodukter. De skal ikke brukes med kappskiver ment for skjæring av jernmaterialer som bjelker, rundstenger, gjengede stenger med mer. Slipestøv fører til at bevegelige deler, som den nedre bladbeskytteren, setter seg fast. Gnister fra kappeskiven fører til at den nedre beskytteren, bordinnlegget og andre plastdeler brenner.
• Fest arbeidsstykket med tvinger når det er mulig. Hvis arbeidsstykket holdes fast for hånd, må hånden aldri være nærmere sagbladet enn 100 mm. Denne sagen må ikke brukes til å kappe biter som er så små at de ikke kan spennes fast eller holdes for hånd. Hvis hånden din er for nær sagbladet, blir det større risiko for personskade som følge av kontakt med sagbladet.
• Arbeidsstykket må være festet og fastspent eller presset mot både anlegget og sagbordet. Du må aldri mate arbeidsstykket inn mot sagbladet eller sage på "frihånd". Arbeidsstykker som ikke er festet eller som beveger seg, kan slynges ut med høy hastighet og forårsake skader.
• Press saghodet mot arbeidsstykket. Du må aldri dra saghodet gjennom arbeidsstykket. For å sage et spor, løfter du saghodet og drar det over arbeidsstykket uten å sage gjennom. Start motoren, press ned saghodet og press sagen fremover gjennom arbeidsstykket. Ved dragende saging vil sagbladet sannsynligvis klatre opp over arbeidsstykket og kaste saghodet voldsomt mot operatøren.
• Du må aldri plassere hånden over den tenkte saglinjen, verken foran eller bak sagbladet. Det er veldig farlig å holde arbeidsstykket med kryssede hender, altså å holde arbeidsstykket med venstre hånd til høyre for sagbladet eller omvendt.
• Du må aldri strekke en hånd bak anlegget

nærmere enn 100 mm fra sagbladet for å fjerne sagrester eller av andre årsaker mens bladet roterer. Det kan være vanskelig å fi nne ut hvor nær hånden vil være det roterende sagbladet, og derfor kan du bli alvorlig skadet.

• Kontroller arbeidsstykket før du sager i det. Hvis arbeidsstykket er bøyd eller skjevt, må det festes med den bøyde overfl aten vendt inn mot anlegget. Du må alltid kontrollere at det ikke er mellomrom mellom arbeidsstykket, anlegget og sagbordet langs saglinjen. Bøyde eller skjeve arbeidsstykker kan vri seg eller endre posisjon, noe som fører til at det roterende sagbladet kan klemmes fast mens du sager gjennom arbeidsstykket. Det må ikke være spiker eller fremmedlegemer i arbeidsstykket.
• Sagen må ikke brukes før verktøy, trerester og lignende er fjernet fra sagbordet. Det er bare arbeidsstykket som skal ligge igjen. Avfall, løse trebiter eller andre gjenstander som kommer i kontakt med roterende sagblad, kan slynges ut med høy fart.
• Sag kun ett arbeidsstykke om gangen. Flere arbeidsstykker som stables, kan ikke settes skikkelig fast, og de kan klemme fast sagbladet eller bevege seg under sagingen.
• Påse at kapp- og gjærsagen er montert eller plassert på et horisontalt og stabilt underlag før den brukes. Et fast og fl att underlag reduserer risikoen for at kapp- og gjærsagen blir ustabil.
• Planlegg arbeidet. Hver gang du endrer vinkelen på sagbladet eller gjæringsvinkelen, må du påse at det justerbare anlegget er korrekt innstilt for å støtte arbeidsstykket og at det ikke kan komme i kontakt med sagbladet eller bladbeskytteren. Før du starter sagen, og uten at arbeidsstykket legges på sagbordet, må du føre sagbladet gjennom en simulert kappebevegelse for å kontrollere at det ikke kommer i kontakt med noe og at du ikke kan sage i anlegget.
• Sørg for tilstrekkelig støtte i form av bord-forlengelser, rullestøtter og lignende for arbeidsstykker som er bredere eller lengre enn sagens bord. Arbeidsstykker som er lengre eller bredere enn kapp- og gjærsagens bord, kan velte hvis de ikke har tilstrekkelig støtte. Hvis den avsagde biten eller arbeidsstykket velter, kan det føre til at den nedre beskyttelsen løftes opp, eller arbeidsstykket / den avsagde biten kan slynges ut av det roterende sagbladet.
• Du må ikke bruke mennesker istedenfor bordforlengere eller som ekstra støtte. Hvis arbeidsstykket får ustabil støtte, kan det føre til at sagbladet klemmes fast eller at arbeidsstykket beveger seg under saging og dra deg og medhjelperen din inn mot sagbladet.
• Den avsagde biten må ikke settes fast mot, eller presses mot det roterende sagbladet. Når

det brukes begrensninger i form av lengdestopper, kan det føre til at den kappede sagbiten klemmes fast mot sagbladet og slynges i vei med høy kraft.

• Du må alltid bruke en tvinge eller et korrekt utformet hjelpemiddel som støtte til runde materialer, som rundstaver eller rør. Rundstaver har en tendens til å rotere under saging, noe som får sagbladet til å "hugge" og trekke arbeidsstykket og hånden din inn mot sagbladet.
• La sagbladet oppnå fullstendig rotasjonshastighet før det kommer i kontakt med arbeidsstykket. Dette reduserer risikoen for at arbeidsstykket slynges ut.
• Hvis en sagbit eller sagbladet klemmes fast, må du stoppe kapp- og gjærsagen. Vent til alle bevegelige deler har stoppet, og trekk ut støpselet fra stikkontakten eller fjern batteripakken. Først da kan du forsøke å løsne sagbiten som sitter fast. Hvis du fortsetter å sage med en sagbit som har satt seg fast, kan det føre til at du mister kontrollen, eller at kapp- og gjærsagen blir skadet.
• Når du er ferdig med å sage, må du slippe strømbryteren, holde saghodet nede og vente til sagbladet stopper helt før du fjerner den avsagde biten. Det er farlig å føre hånden i nærheten av et sagblad som roterer fritt.
• Ha et godt tak i håndtaket när du ikke skal sage gjennom hele arbeidsstykket eller hvis du slipper strømbryteren för saghodet er skjøvet helt ned. Sagens bremsefunksjon kan före til at saghodet plutselig trekkes nedover, med risiko for skader.

3.3 Andre risikoer

Selv om maskinen bare brukes til de oppgavene den er beregnet for, og sikkerhetsforskriftene følges, kan enkelte risikoer og farer likevel ikke utelukkes helt på grunn av maskinens konstruksjon og oppbygging.

FARE! Fare for kuttskader

Kuttskader kan inntreffe ved utilsiktet kontakt med sagbladet.

• La aldri en hånd eller kroppsdel være nærmere enn 10 cm fra et roterende sagblad.
• Du må aldri fjerne sagrester mens sagbladet roterer.
• Bruk hansker når du bytter og monterer sagblad.
• Oppbevar sagblad utilgjengelig for barn og uvedkommende.
• Maskinen må være transportsikret når den løftes eller transporteres.
• Fjern alltid støpselet fra stikkontakten før vedlikehold, reparasjon og justering av sagen.

FARE! Fare for elektrisk støt.

• Sagen må ikke utsettes for regn eller fuktighet.
• Ikke bruk maskinen på väte steder.
• Maskinen må ikke være koblet til en stikkontakt ved reparasjon eller vedlikehold.

FARE! Fare for å bli trekt inn.

Ved saging:

• Pass på at här eller klær ikke kan sette seg fast i det roterende sagbladet.
• Bruk hårnett, og ikke bruk slips eller løstsittende klær.

VARSEL! Fare for øyeskade på grunn

av fl yvende ting.

Ved saging:

• Bruk vernebriller – sagspon og fl iser kan fl y ut fra arbeidsstykket.
• Du må aldri sage i arbeidsstykker som inneholder fremmedlegemer som spiker, kabler med mer.

VARSEL! Fare for hørselskade.

- Bruk hørselvern när motoren er i gang.

VARSEL! Fare for innånding av giftig

støv.

Under og etter saging:

• Enkelte tresorter, for eksempel eik og ask, er kreftfremkallende. Koble en støvsuger til sponstussen (28), eller bruk støvposen (4).
• Du må aldri bruke trykkluft til å rengjøre maskinen, bruk støvsuger isteden.
• Sagen må bare brukes på steder hvor det er god ventilasjon.
• Bruk vernemaske.

ADVARSEL! Klemfare.

• Arbeidsstykket må ligge an mot gjæringsanlegget ved kapping.

• Bruk støtte ved saging av lange eller brede arbeidsstykker.

• OVERSIKTSBILDE


• Strømbryter PÅ/AV

• Håndtak
• Motorkåpe
• Støvpose
• Låseratt, förere
• Låseratt, tilt
• Tvinge
• Låseskrue, tvinge
• Bordforlengelse
• Låsehjul, bevegelig anlegg
• Monteringshull
• Sagbord, bevegelig
• Bordilegg
• Låsespak, hurtiginnstilling gjæringsposisjon
• Låseratt, gjæringsposisjon
  16.Fastanlegg
• Laser
• Motor
• Saghode
• Bladlåseknapp

• Låsespak, bladbeskytter

• Saghusbeskyttelse

• Bladbeskyttelse
• Sagblad
  25.Verktøy
• Justeringsskrue, tilt 0°
• Førere
  28.Sponstuss
• Arm, bladbeskyttelseslåsing
  30.Strømbryter, laser
• Låsepinne, saghode
• Dybdestopp
• Justeringsskrue med läsemutter, sagsnittdybde

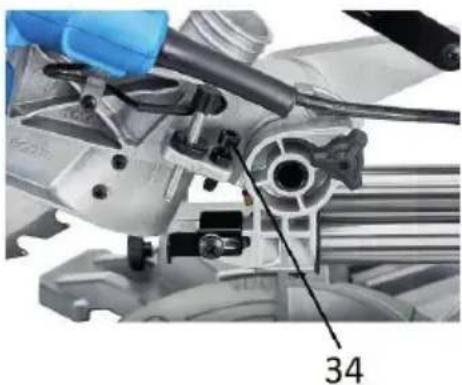

• Justeringsskrue med läsemutter, sagdybde
• Bevegelig anlegg, venstre
• Bevegelig anlegg, høyre
• Tippeskrue
  38.Glidestopper
• Stoppskrue, bevegelig anlegg
• Justeringsskrue, tilt 45°
• Pinne, tilt
• Bærehåndtak

5. UTPAKKING/MONTERING

5.1 Pakkens innhold

Ved transport i original emballasje er saghodet (19) låst i nedfelt stilling. For å løsne saghodet, må du trykke ned håndtaket (2) litt og trekke ut låsepinnen (31). Løft deretter forsiktig opp saghodet. Ta tak under sagbordet, og løft maskinen ut av emballasjen.

Kontroller deretter at maskinen ikke har blitt skadet under transport og at alle deler medfølger.

• Kapp- og gjærsag 1 stk.
- Ratt, gjæring 1 stk.
- Støvpose 1 stk.
- Tvinge 1 stk.
• Bordforlenger 2 stk.

ADVARSEL!

Ved montering må støpselet være fjernet fra kontakten.

5.2 Montere ratt, gjæring (15)

Skru inn rattet (15) i forkant av sagen over låsespaken (14).

5.3 Montere støvpose

Monter støvposen (4) i sponstussen (28).

5.4 Montere tvinge

a. Løsne låseskruen (8), og før tvingen (7) ned i hullet. Stram til låseskruen (8).

5.5 Montere bordforlengere

a. Før inn en bordforlenger (9) i de to hullene på den ene siden av maskinen. Press ned den ytre enden, og kontroller at den er fastlåst.
b. Monter deretter den andre bordforlengeren på samme måte på den andre siden av sagen.

5.6 Montere på arbeidsbord

ADVARSEL! Støpselet må kobles fra kontakten nnstilling av sagvinkel og bytte av sagblad.

6.1 Sikkerhetsanordninger

Maskinen må ikke brukes hvis ikke alle sikkerhetsanordninger fungerer som de skal, hvis de mangler eller er defekte.

Bladbeskyttelse (23)

Den nedre, bevegelige bladbeskyttelsen (23) er av plast og beskytter begge sider av sagbladet. Bladbeskyttelsen skyves automatisk opp over saghusbeskyttelsen (22) når saghodet presses ned mot arbeidsstykket. For å låse opp beskyttelsen, trykker du inn låsespaken (21) bort fra saghuset og senker saghodet mot arbeidsstykket. Når saghodet løftes igjen, skal bladbeskyttelsen automatisk gå tilbake til nedre stilling. Sagen må ikke brukes hvis du kan trykke ned saghodet (19) uten å trykke inn låsespaken (21) først.

Strømbryteren (1)

Motoren startes ved å trykke inn strømbryteren (1), og den stopper når bryteren slippes ut. Sagen må ikke brukes hvis motoren ikke stopper når strømbryteren slippes ut.

Sponstussen (28)

På sponstussen kan du enten montere den medfølgende støvposen eller koble til støvsuger/sponsuger. Støvposen må tømmes når den er 2/3 full. Hvis du bruker støvsuger/sponsuger, må du passe på at tilkoblingen mellom sag og støvsuger er tett og at slange sitter godt fast i maskinen.

ADVARSEL! Sagen må ikke brukes innendørs hvis ikke bruker støvpose eller støvsuger/sponsuger. en i lokalet vil fylles med helseskadelig trestøv.

Bevegelige anlegg (35 og 36)

Anlegget (16) og begge de bevegelige anleggene (35 og 36) må alltid være montert og riktig justert ved saging. De forhindrer at arbeidsstykket og sagbiter slynges ut ved saging. Ved hvert sagsnitt må de bevegelige anleggene justeres korrekt ved å:

a. Løsne venstre ratt (10) og føre venstre anlegg (35) så nær senter som mulig uten at det er i veien for saghodet (19), sagbladet (24) eller bladbeskyttelsen (23). Stram til rattet.
b. Løsne høyre ratt (10) og føre høyre anlegg (36) så nær senter som mulig uten at det er i veien for saghodet, sagbladet eller bladbeskyttelsen. Stram til rattet.
c. Simuler en sagebevegelse for å kontrollere at sagingen kan gjennomføres uten at noe kommer i veien.

Bordilegg (13)

Forhindrer at små sagrester flyr opp fra sagbordet når de treffes av det roterende sagbladet. Ved bruk slites bordilegget. Når sporet er bredere enn 15 mm, må ilegget byttes ut. Det gjøres ved å løsne de seks skruene som fester bordilegget slik at det kan byttes ut.

6.2 Stille inn sagvinkler

Ved saging kan både sagbordet og saghodet vinkles. Ved dobbeltgjærsaging er både sagbordet vinklet og saghodet tiltet.

Innstilling av sagbordets (12) gjæringsvinkel

Løsne rattet (15), og press deretter opp låsespaken (14). Still inn sagbordet til ønsket vinkel. Stram deretter til rattet (15). Maskinen har hurtiginnstillinger for følgende vinkler til høre eller venstre: 0° – 15° – 22,5° – 31,6° – 45°.

OBS! For størst nøyaktighet bør du stramme til låserattet (15) ved saging selv om du bruker hurtiginnstilling. Kontroller deretter vinkelen mellom sagbladet og anlegget ved hjelp av en vinkelhake eller mal.

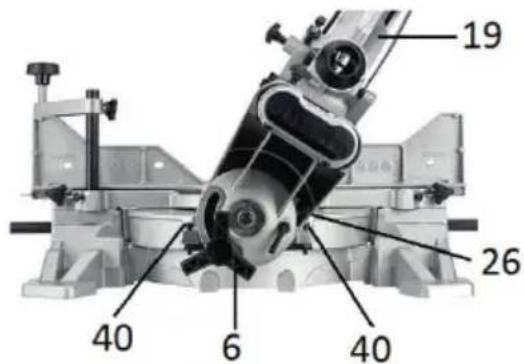

Innstilling av saghodets (19) tilt

Saghodet kan tiltes til både høyre og venstre.

Tilte saghodet (19) til venstre:

a. Demonter tvingen (7).
b. Løsne rattet (10) på venstre side, og før ut det venstre bevegelige anlegget (35) så lagt det går mot venstre.
c. Løsne rattet (6), og fell ned saghodet til ønsket vinkel. Stram til rattet (6) igjen.
d. Juster de to bevegelige anleggene (35 og 36) så nær saglinjen som mulig uten at de kommer i veien for saghodet eller sagbladet.
e. Monter tvingen (7) på høyre side av saghodet.

Tilte saghodet (19) til høyre:

a. Demonter tvingen (7).
b. Løsne rattet (10) på høyre side, og før ut det høyre bevegelige anlegget (36) så lagt det går mot høyre.
c. Trekk ut pinnen (41), og løsne deretter rattet (6). Fell ned saghodet til ønsket vinkel, og stram til rat- tet (6) igjen.
d. Juster de to bevegelige anleggene (35 og 36) så nær saglinjen som mulig uten at de kommer i veien for saghodet eller sagbladet.
e. Monter tvingen (7) på venstre side av saghodet.

OBS! For størst nøyaktighet må du deretter kontrollere vinkelen mellom sagbladet og sagbordet ved hjelp av en vinkelhake eller mal.

6.3 Spenne fast arbeidsstykke

Hvis det er mulig, må arbeidsstykket alltid spennes fast med tvingen. Det er tryggere enn å holde det med

© 2018-04-23 Biltema Nordic Services AB

hånden. Hvis saghodet tiltes, må tvingen monteres på høyre side. Ellers kan tvingen monteres på valgfri side. Juster arbeidsstykket, og kontroller at det ligger an mot anlegget. Løsne rattet (51), og hev/senk armen til passe høyde over arbeidsstykket, samt vinkle det slik at klemmen er over sagbordet. Stram deretter rattet. Skru ned klemmen ved hjelp av rattet (52), og kontroller at arbeidsstykket er godt fastspent.

a. Bruk en penn for å markere saglinjen på arbeidsstykket.
b. Plasser arbeidsstykket på sagbordet.
c. Slå på laseren ved å trykke strømbryteren (30) til I.
d. Juster arbeidsstykket slik at linjen fra laseren havner på den ønskede saglinjen.
e. Fest arbeidsstykket med tvingen (7).
f. Følg instruksjonene for saging i denne bruksanvisningen.
g. Trykk strømbryteren (30) til 0 for å slå av laseren.

ADVARSEL!

• Du må aldri se rett inn i laserstrålen da det kan forårsake øyeskader.
• Du må ikke slå på laseren hvis det er refl ekterende materiale på sagbordet da det kan føre til at strålen refl ekteres tilbake til operatøren.
• Laseren må kun slås på ved saging, slå den av när den ikke er i bruk.
• Laseren er juster fra fabrikk og skal ikke justeres senere.

6.5 Trekksaging

Saging av brede arbeidsstykker gjøres ved hjelp av trekksaging. Løsne rattet (5) slik at saghodet kan trekkes ut. Saging gjøres deretter fra utsiden og inn. Ved saging av smale arbeidsstykker må saghodet være låst i den innerste stillingen, og rattet (5) må være skrudd til.

6.6 Glidestopperen (38)

For å kappe høyest mulige lister, brukes glidestopperen. Løsne rattet (5), og trekk ut saghodet. Trykk inn glidestopperen (38), og før deretter inn saghodet. Lås det fast i den innerste stillingen ved hjelp av rattet (5).

d. Skruva av skruven (55).

6.8 Forberedelser før bruk

a. Kontroller at strømkabelen er hel og at støpselet ikke er koblet til kontakten.
b. Kontroller at sagen er riktig montert på sagbordet/ arbeidsbenken.
c. Sørg for at alle beskyttelsesanordninger på maskinen er riktig montert og at de fungerer.

d. Kontroller at sagbladet er skarpt, helt, skikkelig festet og kan snurre fritt.

e. Kontroller at de andre delene på sagen er hele.

f. Kontroller at informasjonen på maskinens skilt stemmer med spenningen i kontakten.

g. Trykk ned saghodet litt, og løsne låsepinnen (31). Fell deretter opp saghodet.

h. Still inn ønsket gjæringsvinkel.

i. Still inn ønsket tiltvinkel.

j. Hvis arbeidsstykket er smalt, fører du saghodet lengst inn på førerne (27) og låser det ved hjelp av rattet (5). Hvis arbeidsstykket er så bredt at det skal kappes ved hjelp av trekksaging, må du kontrollere at rattet (5) ikke er strammet til slik at saghodet kan trekkes frem og tilbake på førerne (27).

OBS! For sikkerhets skyld bør du alltid utføre en simulert saging uten å starte motoren. På den måten kan du kontrollere at sagbladet ikke kommer i kontakt med anlegget og at saghodet kan bevege seg fritt uten at tvingen er i veien.

6.9 Saging

a. Koble støpselet til strømuttaket.
b. Plasser arbeidsstykket på sagbordet. Slå på laseren ved hjelp av strømbryteren (30), og kontroller at snittet havner på riktig sted.
c. Fest arbeidsstykket med tvingen (7).

OBS! Hvis arbeidsstykket er bøyd, må det festes slik at den konvekse siden ligger an mot anlegget (16).

d. Ta tak i håndtaket (2) med høyre hånd, og start motoren ved hjelp av strømbryteren (1).

i OBS! Ved drift er det normalt at det kommer gnister fra motoren.

e. Trykk inn låsespaken til bladbeskyttelsen (21) ved hjelp av tommelen, og senk saghodet forsiktig ned. Sag gjennom arbeidsstykket.

i OBS! Ved trekksaging føres saghodet først ut, deretter ned og så inn mot arbeidsstykket og anlegget (16).

f. Når kappingen er utført, slipper du strømbryteren (1) og venter til sagbladet har stoppet før du slipper opp saghodet.

ADVARSEL!

• Hold hendene borte fra den farlige sonen som er markert på sagbordet.
• Ikke tving arbeidet ved å sage raskere enn sagbladet klarer å avvirke.
• Lange arbeidsstykker må støttes slik at de ikke faller ned når sagingen er utført.
• Du kan kun kappe rundstang hvis den er skikkelig festet i en støttevugge som forhindrer at arbeidsstykket roterer når det berører sagbladet.
• Små arbeidsstykker skal festes ved hjelp av tvingen.

6.10 Etter at arbeidet er utført

a. Koble støpselet fra strømuttaket.
b. Tøm støvposen (4).
c. Rengjør sagen ved hjelp av en myk kost eller støvsuger, og tørk av den med en ren og tørr klut.

6.11 Hjelpeanlegg (medfølger ikke)

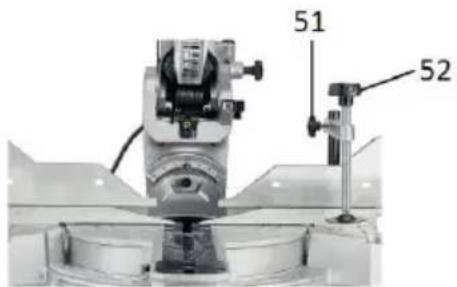

Hjelpeanlegg (53) brukes ved sporsaging og ved gjentatt kapping av små biter som er mindre enn 3 cm brede. Hjelpeanleggene må være skrudd fast i de to hullene på de to bevegelige anleggene (35 og 36). De må lages av en rett trebit med 2 cm bredde, 7,5 cm høyde og 20–50 cm lengde.

6.12 Sporsaging

Når sagbladet ikke skal sage gjennom arbeidsstykket, men bare sage et spor, kan det gjøres ved hjelp av dybdestopperen (32).

a. Hvis sporsnittet skal være over hele arbeidsstykket, må du skru fast to hjelpeanlegg (53) som er ca. 2 cm tykke på hvert bevegelig anlegg (35 og 36).
b. Trekk frem dybdestopperen (32), og løsne låsemutteren. Juster låseskruen (33) ned til ønsket sagdybde, og stram deretter til låsemutteren. Ved saging vil justeringsskruen bunne i dybdestopperen slik at sagbladet ikke når full dybde.
c. Spenn fast arbeidsstykket.
d. Sag et snitt, og fl ytt deretter arbeidsstykket før du sager det andre, parallelle snittet.
e. Fjern arbeidsstykket fra sagen, og fjem materialet mellom de to parallelle snittene ved hjelp av et stemjem.
f. Trykk inn dybdestopperen (32) for å sage med full dybde igjen.

OBS! På grunn av sagens konstruksjon kan du ikke gjennomføre et sporsnitt over hele arbeidsstykket uten å bruke hjelpeanlegg.

7. VEDLIKEHOLD OG REPARASJONION

ADVARSEL!

• Fjern støpselet fra kontakten før service og vedlikehold.
• Reparasjoner må kun utføres av en kvalifi serte reparatører.

7.1 Daglig vedlikehold

a. Støvsug maskinen, og tørk av den med en klut. Vær spesielt nøye med å fjerne støv fra:

• strømbryteren og motorens kjøleåpninger
• håndtak, ratt og låsespaker
• förerne
• sagbordet og under bordilegget

b. Tørk av eventuell olje eller smørefett fra håndtaket (2).

c. Kontroller at sagbladet er skarpt, at ingen tenner er skadet og at den ikke har brannmerker på grunn av overoppheting. Hvis den har det, må sagbladet byttes ut.

d. Kontroller at strømbryteren og bladbeskyttelsen er hele og at de fungerer som de skal.
e. Kontroller at bordilegget (13) er helt og ikke slitt. Hvis det er det, må det byttes ut.
f. Tøm støvposen (4).

OBS! Ikke bruk sterke løsemidler på plast- eller aluminiumsdetaljer. Fjern eventuell kvae fra sagbordet ved hjelp av såpevann.

c. Kontroller og juster ved behov:

• sagdybde
• tilt av saghode
• viserne på skalaene

7.3 Justere sagdybde

7.4 Kontrollere og justere tiltstopper.

a. Fell ned saghodet til sagestilling, og lås det ved hjelp av låsepinnen (31).
b. Løsne rattet (6), og tilt saghodet (19) 45° til høyre. Stram til rattet.
c. Fell opp bladbeskyttelsen (23), og kontroller at vinkelen mellom sagbladet og sagbordet er 45°.

Bruk en vinkelhake. Vinkelhaken skal ligge an mot sagbordet og sagbladet (mellom to tenner).

d. Hvis vinkelen ikke er 45°, må du løsne mutteren på justeringsskruen (40) på høyre side av saghodet. Juster skruen, stram deretter til mutteren og kontroller vinkelen.
e. Løsne rattet (6), og tilt saghodet 45° til venstre. Kontroller vinkelen ved hjelp av vinkelhaken.
f. Hvis vinkelen ikke er 45°, må du løsne mutteren på justeringsskruen (40) på venstre side av sagho-det. Juster skruen, stram deretter til mutteren og kontroller vinkelen.
g. Rett saghodet opp til 0°, og trykk inn låsepinnen (41). tilt saghodet helt til høyre mot låsepinnen, og lås fast saghodet ved hjelp av rattet (6).
h. Kontroller vinkelen ved hjelp av en vinkelhake. Hvis vinkelen ikke er 90°, må du løsne rattet (6) og justere vinkelen ved hjelp av skruen (26).
i. Kontroller at tiltviseren står på 0°. Hvis den ikke gjør det, må du løsne skruen som låser viseren og justere den til 0°. Stram deretter til skruen.

7.5 Kontrollere og justere gjæringsvinkelen

Du må regelmessig kontrollere at viseren for gjæringsvinkel er korrekt innstilt.

a. Fell opp saghodet til 0°.
b. Løsne rattet (15), og trykk inn låsespaken (14). Vri sagbordet til hurtigstilling 0°.
c. Bruk en vinkelhake, og vri sagbordet litt slik at vinkelen mellom anlegget (16) og sagbladet (mellom to tenner) er 90°. Stram til rattet (15).
d. Ved større justeringer skrur du ut de to toppskruene (39) og rattene (10). Fjern de to bevegelige anleggene (35 og 36). Løsne de to skruene som holder anlegget (16). Juster anlegget slik at vinkelen til sagbladet blir 90°. Stram til skruene, og monter de to bevegelige anleggene (35 og 36) igjen.
e. Kontroller at viseren står på 0°. Hvis den ikke gjør det, løsner du skruen og justerer viseren. Stram deretter til skruen igjen.

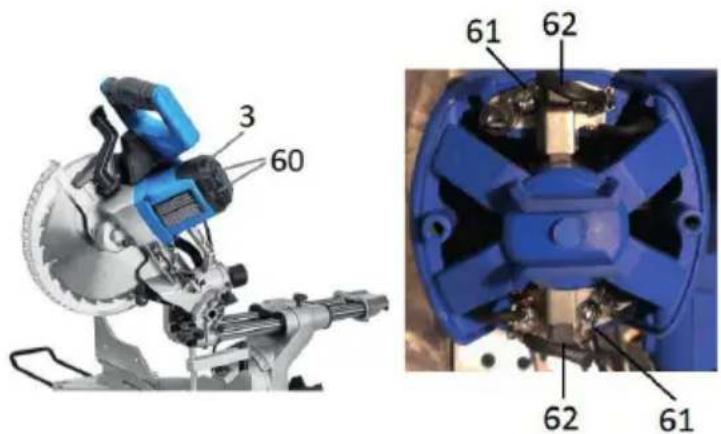

7.6 Bytte og kontrollere kullbørste

Løsne de to skruene (60), og løft forsiktig av motorkåpen (3). Trekk forsiktig ut fjærlåsingen (51), og løft

opp kullbørsten. Kontroller at den ikke er skadet og at den ikke er kortere enn 6 mm. Kontroller den andre kullbørsten.

PROBLEM: ÅRSAK: TILTAK:
Sagbladet roterer i over 10 sekunder etter at motoren stoppes.	a. Bladfl ensen sitter ikke i senterhullet på sagbladet.b. Bladbolten har løsnet.c. Kullbørstene er slitte, defekte eller feil montert.d. Annen årsak.	a. Monter sagbladet på nytt.b. Stram til bladbolten.c. Kontroller/bytt begge kullbørstene.d. Kontakt kvalifi sert reparatør.
Motoren starter ikke a. Ingen strøm i	kontakten.b. Støpselet er ikke koblet til kontakten.c. Kullbørstene er utslitte.d. Annen årsak.	a. Bytt sikring.b. Koble til støpselet.c. Kontroller og bytt kullbørster.d. Kontakt kvalifi sert reparatør.
Det kommer unormalt mye gnister fra motoren.	a. Kullbørstene er slitt.b. Annen årsak.	a. Bytt kullbørste.b. Kontakt kvalifi sert reparatør.
Arbeidsstykket blir brent av sagbladet.	a. Sløvt eller skadet sagblad.b. Feil sageteknikk.c. Arbeidsstykket er ikke riktig fastspent.d. Sagbladet er feil montert.	a. Bytt sagblad.b. Ikke tving arbeidet, og ikke trykk for hardt, spesielt når du bruker fi ntannet sagblad.c. Spenn arbeidsstykket godt fast mot anlegget.d. Kontroller rotasjonsretningen.
Maskinen vibrerer unormalt mye. a.	Sagbladet er feil montert.b. Feil sagblad.c. Sagbladet er skjevt.	a. Kontroller at bladfl ensens opphøyning er i senterhullet på sagbladet og at bladbolten er strammet til.b. Bytt til sagblad med korrekt senterhull.c. Bytt sagblad.
Sagbladet sager i bunnen på sagbordet.	a. Feil innstilling. a. Juster sagdybden ved	hjelp av justeringsskruen (34).
Arbeidet fl ises mye ved saging. b. Feil sagbladtype.c. Feil sageteknikk.	b. Bytt til fi ntannet sagblad.c. Ikke tving arbeidet, ikke trykk så hardt.
Sagsnittet gjæringsvinkel blir feil. a.	Sagbordet er ikke låst med rattet (15).b. Sagens innstillinger må justeres.c. For mye sagspon på sagbordet.	a. Stram til rattet (15).b. Kontroller og juster innstillingene.c. Rengjør sagbordet.
Laserlinjen synes ikke. a. Sagstøv på	laserlinsen.b. Overfl aten er for kraftig opplyst.	a. Tørk av linsen med en myk børste eller tørr klut.b. Flytt sagen til et sted med mindre belysning.

8. TRANSPORT OG OPPBEVARING

8.1 Oppbevaring

Ved lengre oppbevaring må:

• Støpselet kobles fra kontakten.
• Sagen være grundig rengjort.
• Førerne være smurt med en dråpe symaskinolje.
• Saghodet være låst i oppfelt stilling ved hjelp av låsepinnen (31). Da forhindrer bladbeskyttelsen uønsket berøring av sagbladet.
• Saghodet være låst i vinkelrett stilling 0° ved hjelp av låserattet (6), og pinnen (41) må være trykt inn.
• Sagbordet være i en hurtigstilling og låst med rattet (15).
• Den må oppbevares utilgjengelig for barn og uvedkommende.

- Den må oppbevares på et frost- og fuktfritt sted slik at eventuell kondens ikke kan skade motoren eller ståldetaljer.

8.1 Transport

Ved transport må:

• Støpselet kobles fra kontakten.
• Saghodet være låst i oppfelt stilling ved hjelp av läsepinnen (31).
• Saghodet være låst vinklet 45° mot høyre ved hjelp av låserattet (6) og pinnen (41).
• Sagbordet være i en hurtigstilling og låst med rattet (15).

• Saghodet være trekt ut i trekksagstilling, og rattet (5) må være strammet til.

• I kjøretøy må maskinen spennes godt fast.

• Ved løfting må maskinen bæres med en hånd under sagbordet ved festet til bordforlengerne (9) og en hånd i bærehåndtaket (42).

OBS! Sagen må aldri løftes etter håndtaket (2). Da kan eventuelle justeringer endres, og gjæringskonsollen kan skades.

9. AVFALLSHÅNDTERING

EE-avfall

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

10. TEKNISKE DATA

Spenning: .....220–240 V \~ 50 Hz
Effekt: 1800 W
Maks. turtall: .....5000 o/min
Sagblad: ....∅ 255 x 2,8/1,8 x 30 mm
Maks. tillatt sporbredde:....3,0 mm
Gjæringsvinkel:....Høyre/venstre 50°
Hurtigposisjoner gjæringsvinkel: .0° – 15° – 22,5° – 31,6° – 45°

Tilt av saghode: 0–45°

Maks sagekapasitet gjæring/tilting:

0°/0°: 315 x 90 mm

45°/0°: 215 x 90 mm

0°/45°....315 x 40 mm

45^ / 45^ ..215 x 40 mm

Sponavsugtilkobling: .....∅ 40 mm

Isolasjonsklasse: ....Klasse II

Kapslingsgrad: IP 20

Vekt: 17 kg

Laser:

Strømkilde:....Strømnett

Type: ....Klasse 2

Effekt: ....<1 mW

Bølgelengde:....650 nm

Støynivå:

Målemetode .... EN 3744:1995:

Emisjonstrykknivå L _PA : .....94,7 dB(A)

Målesikkerhet L_PA : 3 dB(A)

Beregnet lydeffektnivå L _WA : ...107,7 dB(A)

Målesikkerhet L _WA : .....3 dB(A)

Garantert lydeffektnivå L _WA : . . .111 dB(A)

De angitte lydverdiene er emisjonsverdier og angir ikke sikre arbeidsmiljøverdier. Selv om det er sammenheng mellom utslipps- og støynivåer, kan ikke forholdet brukes som indikator på om det er behov for ytterligere sikkerhetstiltak. Faktorer som er spesifi kke for en arbeidsplass, kan påvirke støynivået, for eksempel aktivitetens varighet, arbeidslokalets egenskaper, andre lydkilder og lignende, for eksempel antall maskiner og andre nærliggende aktiviteter. Denne informasjonen vil likevel gi bedre oversikt over mulige farer og risikoer.

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

KATKAISU- JA JIIRISAHA MS 255D

SISÄLTÖ

1. JOHDANTO
2. KÄYTTÖTARKOITUS
3. TURVALLISUUS
4. TUOTTEEN OSAT
5. PAKKAUKSESTA PURKAMINEN/KOKOAMINEN
6. KÄYTTÖ
7. KULJETUS JA SÄILYTYS
8. KORJAAMINEN JA KUNNOSSAPITO
9. HÄVITTÄMINEN
   10.TEKNISET TIEDOT

1.JOHDANTO

medfører umiddelbar livsfare.

oplysninger medfører umiddelbar livsfare eller alvorlig personskade.

VARSEL! Risiko for høreskader.

Kontrollér derefter, at maskinen ikke har taget skade under transporten, og at alle dele følger med:

Under samling må stikket ikke være tilsluttet stikkontakten.

Ved savning kan savbordet vinkles, og savhovedet kan tiltes. Ved dobbeltgeringssavning er både savbordet vinklet og savhovedet tiltet.

Sådan tilter du savhovedet (19) til venstre:

7.1 Daglig vedligeholdelse

Tilslutning til spånsug: .....∅ 40 mm

Isolationsklasse: ....Klasse II

Beskyttelsesklasse: .....IP 20

Vægt:....17 kg

Laser:

Strømkilde:....Elnet
Type: ....Klasse 2
Effekt: ....<1 mW
Bølgelængde:....650 nm

Støjemission:

Målemetode....EN 3744:1995:

Emissionstrykniveau L _PA : .....94,7 dB(A)

Måleusikkerhed L _PA :......3 dB(A)

Beregnet lydeffektniveau L _WA : .107,7 dB(A)

Måleusikkerhed L _WA : . . . . . . . . . 3 dB(A)

Garanteret lydeffektniveau L_WA : 111 dB(A)
