Produkttype	Elektrisk Sparkesykkel
Modell	E-350
Merke	Wilfa (E-Way)
Mål (Utfoldet)	1080 x 430 x 1150 mm
Mål (Sammenslått)	1080 x 430 x 480 mm
Nettovekt	12 kg
Maks belastning	125 kg
Dekkstørrelse	8,5 tommer innvendig honeycomb
Motoreffekt	350 W
Batterikapasitet	36 V, 7.8 Ah
Ladetid	Ca. 4 timer
Toppfart	20–25 km/t
Rekkevidde	Omtrent 30 km
Maks stigningsvinkel	Omtrent 20°
Driftstemperatur	-10 °C til +40 °C
Beskyttelsesgrad	IP56
Bremsesystem	EABS + Bakre skivebrems
Display	LED digitalt speedometer med 5-strek batteriindikator
Belysning	4W frontlys, LED bremselys
Rytterhøyde	120–200 cm
App-tilkobling	Ja (Eway Scooter-app via Bluetooth)
Fartsholder	Ja (app-styrt)
Medfølgende tilbehør	Lader, skruer (4), sekskantnøkkel, brukermanual

Ofte stilte spørsmål - E-350 WILFA

Hvordan setter jeg sammen sparkesykkelen for første gang?

Løft styrestangen opp og lås den med folde mekanismen. Sørg for at kablene mellom styret og styrestangen er koblet til via hurtigkoblingene. Skyv forsiktig overflødig kabel inn i styrestangsrøret. Fest styret til styrestangen og stram skruene på begge sider. Trykk til slutt på strømknappen for å teste.

Hvor lang tid tar det å lade batteriet fullt?

Lading tar omtrent 4 timer. Bruk kun den medfølgende laderen. Laderens LED skifter fra rød til grønn når den er fulladet.

Hva er maksimal rekkevidde på full lading?

Maksimal rekkevidde er omtrent 30 km under ideelle forhold (flatt underlag, moderat temperatur, ryttervekt innenfor grensene). Faktisk rekkevidde avhenger av ryttervekt, underlag, hastighet og temperatur.

Hva er toppfarten og hvordan kan jeg justere den?

Toppfarten er 20–25 km/t. Du kan velge mellom tre hastighetsgear (P1, P2, P3) ved å dobbeltklikke på strømknappen. P1 er tregest, P3 er raskest.

Hva er maksimal vektgrense?

Maksimal belastning er 125 kg (ca. 275 lbs). Overskridelse av denne grensen kan skade sparkesykkelen og øke sikkerhetsrisikoen.

Hvordan folder jeg og bærer sparkesykkelen?

Slå av sparkesykkelen. Lås opp folde mekanismen og bøy styrestangen for å hekte spennen på bakskjermen. For å bære, hold styrestangen med en eller begge hender. For å folde ut, trykk på ringeklokkeutløseren for å løsne fra spennen, reis opp styrestangen og lås mekanismen.

Hvilket vedlikehold krever sparkesykkelen?

Kontroller jevnlig at alle skruer er stramme, hjulene går fritt, og bremsene fungerer som de skal. Rengjør med en myk klut (ikke bruk vann). Oppbevares på et kjølig, tørt sted (temperatur -10 til 40 °C, luftfuktighet 0-90%). Lad batteriet minst en gang i måneden for å forlenge levetiden.

Hva betyr feilkoder som E1, E3 eller E4?

For eksempel: E1 betyr hindringer oppdaget — slipp gass, stopp bremsing, og start på nytt. E3 indikerer Hall-sensor avvik — sjekk motorkabeltilkoblinger. E4 er bremsesystemfeil — slipp brems, start på nytt, eller bytt bremsespak. Se brukermanualen for full liste over feilkoder.

Er det trygt å kjøre i regn?

Nei, ikke kjør i regn eller gjennom vannpytter. Sparkesykkelen har IP56-klassifisering, men overdreven vannpåvirkning kan skade elektronikken og føre til sikkerhetsfarer.

Hvordan kobler jeg sparkesykkelen til appen?

Last ned Eway Scooter-appen fra App Store eller Google Play. Slå på Bluetooth på telefonen din, åpne appen, og velg sparkesykkelmodellen din (E-350) fra enhetslisten. Sparkesykkelen piper når den er koblet til.

BRUKSANVISNING E-350 WILFA

Nydalsveien 24, 0484 Oslo

Norway

Declaration Text:

Nydalsveien 24, 0484 Oslo, Norway

Tel: [phone]

Web: www.wilfa.com

E-mail : [e-mail]

e-way

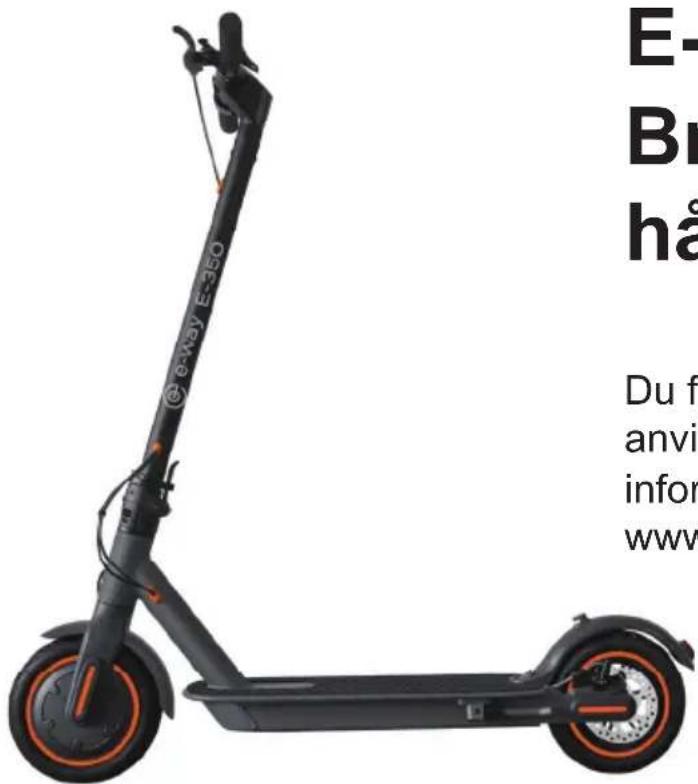

E-350 Bruker- håndbok

Du finner denne bruks- anvisningen og mer informasjon på www.wilfa.com

OBS!

Elektrisk sparkesykkel er et personlig transportmiddel for fritidsbruk. Du må øvelseskjøre for å mestre trygg kjøring. Du er ansvarlig for eventuelle personskader eller skader som forårsakes av manglende kjøreferdigheter eller hvis du ikke har fulgt instruksjonene i denne bruksanvisningen.

Vær oppmerksom på at du kan redusere risikoen ved å følge alle instruksjonene eller advarslene i denne bruksanvisningen, men du kan ikke eliminere alle risikoene.

Følg lokale trafikkregler eller restriksjoner när du kjører i offentlige områder.

Bruk alltid hjelm for å beskytte hodet under kjøring, samt annen nødvendig beskyttelse, som albuebeskyttere og knebeskyttere.

Senk hastigheten når du krysser veien, kjører forbi folkemengder, svinger, kjører opp og ned bakker, kjører forbi skoler og alle andre steder der høy hastighet kan føre til personskader.

Ikke la barn under 12 år bruke sparkesykkelen i offentlige områder. Førere under 18 år skal bruke sparkesykkelen under tilsyn av en voksen.

Ikke bruk sparkesykkelen i farlige miljøer, da det kan føre til funksjonsfeil på sparkesykkelen, skade på personer eller eiendom.

Ikke bruk andre ladere til å lade den elektriske sparkesykkelen. Bruk kun

medfølgende eway-lader.

Ikke lad den elektriske sparkesykkelen hvis laderen eller strømuttaket er vått.

Ikke demonter den elektriske sparkesykkelen eller foreta andre modifikasjoner uten faglig veiledning fra produsenten.

Ikke la andre bruke din elektriske sparkesykkel uten at de har lest og fulgt instruksjonene i denne bruksanvisningen nøye.

Respekter fotgjengernes ferdselsrett. Forsøk å ikke skremme andre når du kjører, særlig barn. Når du kommer kjørende bak fotgjengere, skal du ringe med bjellen for å varsle og senke hastigheten, og passere dem på venstre side (gjelder i land med høyrekjøring).

Sparkesykkelen skal alltid kontrolleres før bruk. Hvis du oppdager løse deler, varsler om lavt batterinivå, unormal slitasje, merkelige lyder, funksjonssvikt eller andre unormale forhold, må du stoppe umiddelbart og ta kontakt med servicesenteret.

Dette apparatet kan brukes av barn fra 8 år og oppover og personer med nedsatt fysisk, sensorisk eller mental evne eller mangel på erfaring og kunnskap hvis de har fått tilsyn eller instruksjoner om bruk av apparatet på en sikker måte og forstår farene involvert.

Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.

Dette apparatet inneholder batterier som kun kan skiftes ut av faglærte personer.

Lithium-ion-batteri

Rød kabel på plugg er positiv, svart kabel på plugg er negativ

Metoden for å bytte batterier: Demonter skruen på plastdekselet på bunnen, og trekk ut kontaktene, og bytt deretter ut med et nytt batteri.

Detaljer om sikker avhending av brukte batterier: Følg batteridirektivet 2006/66 / EC;

Kast batteriet i henhold til batteridirektivet 2006/66 / EC

AS Wilfa er importøren av dette produktet. Denne manualen er oversatt fra den originale bruksanvisningen.

Den Engelske versjonen er den originale manualen.

Innhold

1. Enhet og tilbehør 01
2. Funksjoner 05
3. Kontrollpanel 05
4. Før kjøring – Montering og app ____ 07
5. Batteri 18
6. Rengjøring og vedlikehold 19
7. Service 21
8. Justering av brems og styre på sparkesykkelen 22

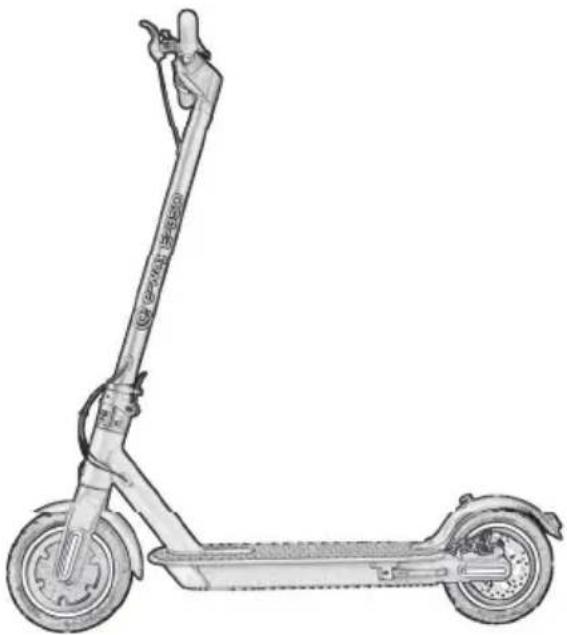

1. Enheten og tilbehøret

E-Way E-350

Modellnr. E-350
Størrelse 8,5” dekk med innvendig	bikakestruktur
Toppfart 22 km/t
Rekkevidde Ca. 30 km
Maks. stigning Ca. 20°
Batterikapasitet 36 V, 7,8 Ah
Brukstemperatur -10 °C/+40 °C; 0–90	% luftfuktighet
Oppbevaringstemperatur -10 °C/+40 °C	C; 0–90 % luftfuktighet
Maks. belastning 125 kg
Lader Inngang: 100–240 V,	Utgang: 42 V/2 A
Ladetid Ca. 4 timer
Motor 350 W
Port Ladeport *1
Frontlykt 4 W
Bremselys LED
Brukerhøyde 120–200 cm
Parkeringsmodus Støtte
Cruisekontroll Appkontrollert
Varselsignal Mekanisk bjelle
Gasshåndtak Gassknapp
Brems EABS + skivebrems bak
Display LED
Batteridisplay 5 stolper på displayet
Dimensjoner (utslått) 1080 x 430 x 1150 mm
Dimensjoner (sammenslått) 1080 x 430 x 480 mm
Nettovekt 12 kg
Pakkseddel (innhold) Brukerhåndbok*1, Lader*1, Skruer *4, Sekskantnøkkel*1

2. Funksjoner

• Superior Aviation aluminiumslegering.
• IP 56-klassifisert.
- Temperaturovervåking i sanntid, kortslutning/lavspenning/overstrøm/overladingsbeskyttelse.
- Digitalt speedometerdisplay, lesevennlig hastighet.
- Batteridisplay med 5 stolper i sanntid.
- 1\~3-trinns gir, trykk på knappen for å skifte.
- Multidisplay.

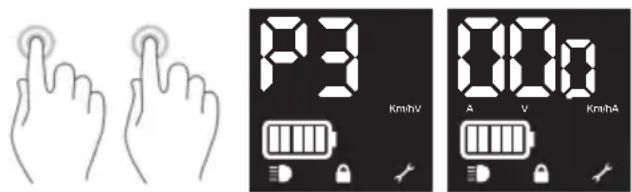

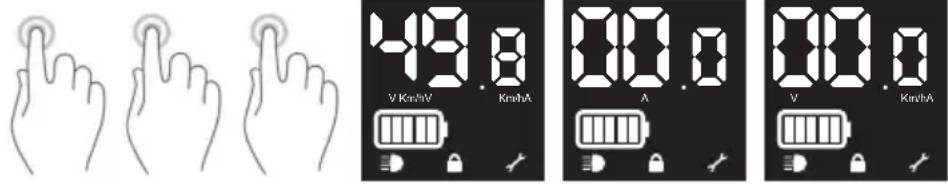

3. Betjeningspanel

- Strøm AV/PÅ-knapp: Hold knappen inne i 3 sekunder. Alle ikonene lyser og viser hastighet og batteri.

- Frontlys AV/PÅ-knapp: Trykk på knappen én gang när enheten er på (frontlys PÅ:

- Trykk på knappen to ganger for å skifte gir fra 1 til 3, LED-display P1/P2/P3. Maks. hastighet øker fra P1 til P3.

- Trykk på knappen tre ganger for å bytte visning av speedometer km/t/spenning V/strøm A.

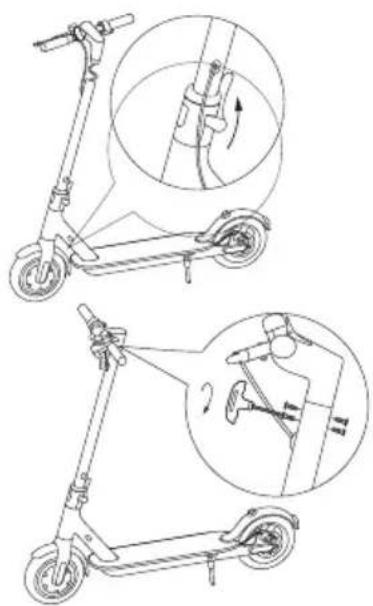

4. Før kjøring – Montering

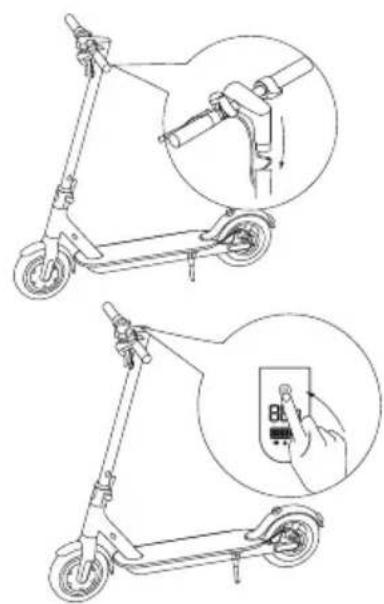

Løft opp styrestangen og lås med låsemekanismen. Kontroller at kablene mellom styret og styrestangen er koblet sammen med hurtigkoblingene i plast. Hvis ikke, må du koble dem til. Skyv den overskytende kabellengden forsiktig inn i styrestangrøret. Kontroller at ledningene ikke er klemt eller skadet. Monter styret på styrestangen.

Sett skruene halvveis inn på begge sider og trekk skruene godt til.

Trykk på strømknappen for å kontrollere at alt fungerer som det skal.

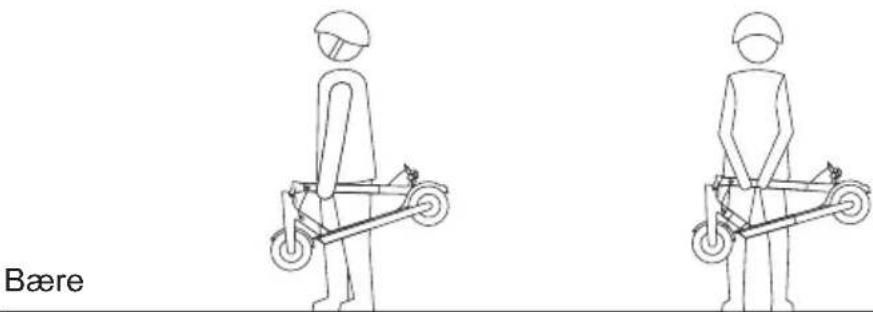

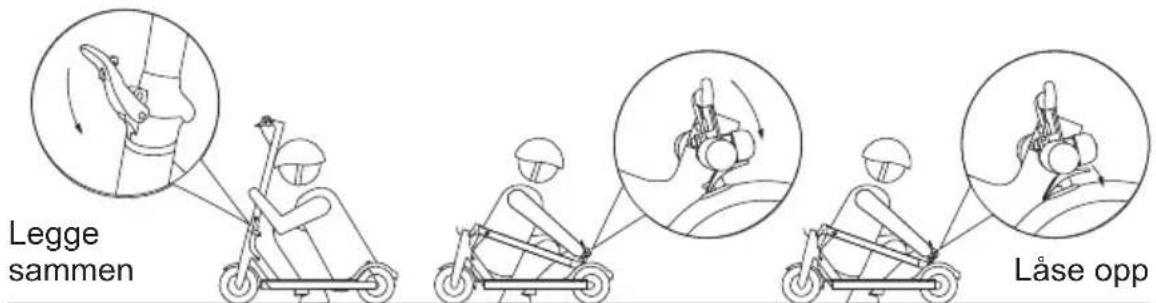

Legge sammen og bære sparkesykkelen

Kontroller at sparkesykkelen er slått av. Sparkesykkelen legges sammen ved å åpne foldemekanismen og legge ned styrestangen for å hekte spennen på baskjermen. Sparkesykkelen slås ut ved å trykke på bjelleutløseren slik at den løsner fra spennen, heve styret og låse foldemekanismen.

Hold i styrestangen med én eller to hender for å bære sparkesykkelen.

4.1 APP

Android iOS

Aktiver Bluetooth på telefonen. Åpne Eway-sparkesykkelappen, trykk på den korresponderende modellen i enhetslisten for å koble til. Du finner appen under EWAY SCOOTER i App Store eller Google Play, eller ved å skanne korresponderende QR-kode. Den elektriske sparkesykkelen piper när appen er tilkoblet. For mer informasjon om funksjonalitet, se www.wilfa.com/eway.

4.2 Før første gangs kjøring

Trinn 1: Kontroller at det ikke er noen løse skruer på den elektriske sparkesykkelen, eller at det er noe som føles unormalt. Dette skal gjøres hver gang du bruker sparkesykkelen. Kontroller at hjulene går lett og at bremsene fungerer som de skal. Juster bremsene om nødvendig.

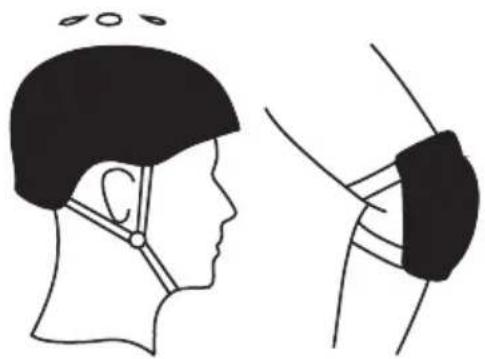

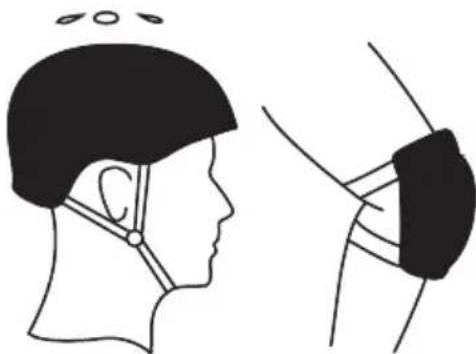

Trinn 2: Bruk alltid beskyttelsesutstyr.

Trinn 3: Spark fra med det ene benet for å kjøre fremover.

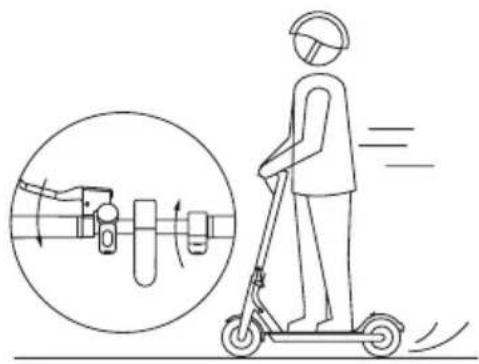

Trinn 4: Akselerer med gassen, og prøv å sette begge beina på fotbrettet.

Trinn 5: Under kjøring, prøver du å slippe gassen og bruke bremsen.

Trinn 6: Slå på frontlykten. Dette gjør du ved å trykke én gang på strøm-knappen när enheten er på.

- Beskyttelsesutstyr.

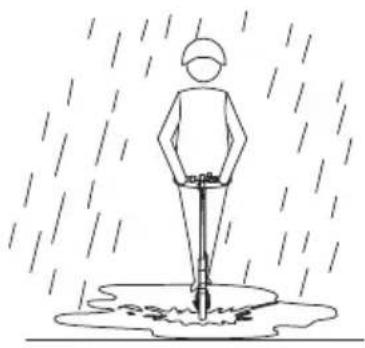

- Ikke kjør i regn eller på tvers av vanndammer. Overdreven eksponering for vann kan skade den elektriske sparkesykkelen.

- Maks. 125 kg. • Kjør langsomt ved behov.

- Ha begge føttene på fotbrettet under kjøring for optimal stabilitet.

- Unngå å komme borti skivebremsen.

- Ha alltid begge hender på styret under kjøring.

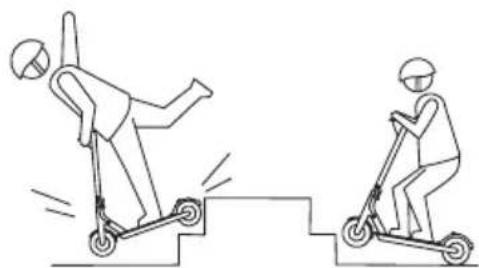

- Ikke kjør opp eller ned trapper eller over hindringer.

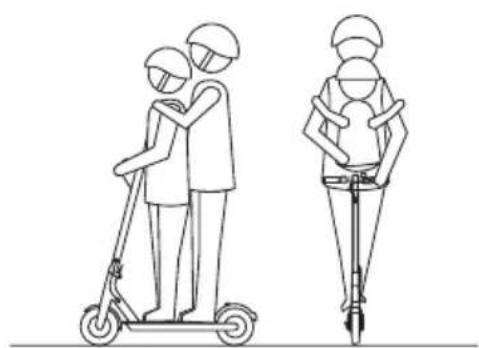

- Hold aldri et barn under kjøring.

- Ikke kjør på motorvei eller motor-trafikkvei med mindre dette er tillatt

- Ikke ta skarpe svinger.

4.4 Oppgradering av app

Se etter oppgraderinger regelmessig i Apple Store eller Google Play.

4.5 Cruisekontroll

Den elektriske sparkesykkelen er utstyrt med cruisekontroll. Hvis du holder samme hastighet i 3–5 sekunder, kjører den elektriske sparkesykkelen i cruisekontrollmodus (kjører i konstant hastighet på flat vei). Bruk cruisekontroll kun på flat vei. Cruisekontrollen deaktiveres ved å bruke bremsen. Den kan også justeres i appen.

4.6 Feilbeskrivelse

Noen av feilene kan løses av brukeren. Kontakt service-senteret hvis du er usikker på hvordan du skal løse dem.

Display Feilbeskrivelse Løsninger

BL Alarm ved lav spenning	1. Stans kjøringen og lad opp den elektriske sparkesykkelen.2. Start på nytt.3. Kontroller om appen har blitt korrekt oppgradert.4. Skift ut styrekortet.
BH Alarm ved høy spenning	1. Kontroller om sparkesykkelen er fulladet, kjør sparkesykkelen i lav hastighet og unngå bråbremsing når den er fulladet.2. Start på nytt.3. Kontroller om appen har blitt korrekt oppgradert.4. Skift ut styrekortet.
BP Overspenning, nøddrift	1. Kontroller om sparkesykkelen er fulladet, kjør sparkesykkelen i lav hastighet og unngå bråbremsing når den er fulladet.2. Start på nytt. Kontroller om appen har blitt korrekt oppgradert.3. Skift ut styrekortet.

Display	Feilbeskrivelse Løsnir	ger
H1 Høy	motor-temperatur	1. Stopp eller kjør i lav hastighet, unngå oppoverbakker.2. Kontroller om motorledningen er skadet, og om temperatursignalledningen til motorledningen er kortsluttet til jord.3. Skift ut motoren.
H2 Styrekort – høy temperatur		1. Stopp eller kjør i lav hastighet, unngå oppoverbakker.2. Kontroller installasjonen av styrekortradiatoren.3. Skift ut styrekortet.
H3 Styrekort – sværthøy temperatur		1. Stopp eller kjør i lav hastighet, unngå oppoverbakker.2. Kontroller installasjonen av styrekortradiatoren.3. Skift ut styrekortet.
LR Overstrøm 1. Slipp opp gassen.		2. Start på nytt.3. Skift ut styrekortet.
S1 Kortslutning 1. Slå av motoren og start den elektriske sparkesykkelen på nytt. Hvis denne alarmen ikke slettes, må styrekortet byttes ut. I motsatt fall, må motoren skiftes ut.
Display	Feilbeskrivelse Løsnirger
S2 Feil på styrings-enhet		1. Start på nytt og slå på sparkesykkelen når den står stille2. Skift ut styrekortet.
SN Serienummer mangler		1. Kontroller om appversjonen er riktig.2. Tilbakestill serienummeret.

5. Batteri

5.1 Temperatureffekt på batteriet

Batterieffekten vil variere med temperaturen og kjørelengden per lading vil kunne avvike noe under ulike temperaturer. Tabellen nedenfor er kun til referanseformål. Rekkevidden avhenger også av terrenget, vekten på føreren og andre faktorer.

Sett inn ladekontakten før du setter støpselet i stikkontakten. Dette sikrer tryggere lading.

Det tar ca. 4 timer å fullade batteriet. Når de røde lysene blir grønne, er ladingen fullført. Vi anbefaler at du fullader batteriet, med mindre du befinner deg i en nødsituasjon.

6. Rengjøring og vedlikehold

6.1 Rengjøring

• Plasser den elektriske sparkesykkelen på et kjølig og ventilert sted for å kjøle den ned.
• Unngå høye temperaturer eller fuktighet.
• Unngå at vann trenger inn i den elektriske sparkesykkelen for å hindre elektrisk støt, spesielt vanndråper fra ladekabelen til ladeporten.

Ved rengjøring

• Sørg for at den elektriske sparkesykkelen er slått av.
• Rengjør den elektriske sparkesykkelen med en myk klut.
• Ikke bruk vann til å vaske den elektriske sparkesykkelen eller legg den i vann.

Når du lagrer sparkesykkelen

• Plasser den elektriske sparkesykkelen på et kjølig og ventilert sted (temperatur -10\~40 °C, relativ fuktighet 0\~90 %).
• Ikke legg gjenstander på den elektriske sparkesykkelen.

6.2 Vedlikehold av batteripakken

Når den elektriske sparkesykkelen er fulladet, må du kontrollere batteri-spenningen i appen. Normal spenning er 31 V\~42 V. Hvis spenningen ikke er innenfor dette området, må du kontakte servicesenteret for vedlikehold av batteripakken.

Lad den elektriske sparkesykkelen minst én gang i måneden for å forlenge batteriets levetid.

Ikke demonter eller monter den elektriske sparkesykkelen uten veiledning eller hjelp fra profesjonelt vedlikeholdspersonell.

Kontroller at alle skruer er trukket godt til, at hjulene dreier fritt, at bremsene fungerer som de skal og at ingen fremmedlegemer sitter fast. Se etter synlige tegn på slitasje, og kontakt oss hvis du er i tvil om du må skifte ut deler eller hvis du har spørsmål.

7. Service

Du finner svar på mange spørsmål og reservedeler på www.wilfa.com/eway. Hvis du har et problem som du ikke kan løse selv, kan du kontakte butikken der du kjøpte sparkesykkelen for hjelp.

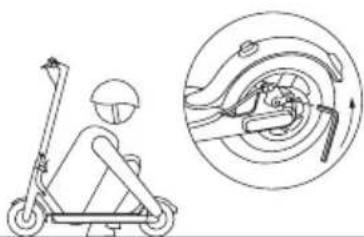

8. Justere bremseskiven

Hvis styret og styrestangen svaier under kjøring, trekker du til skruene på foldemekanismen med sekskantnøkkelen.

Dette merket betyr at produktet ikke må deponeres med vanlig husholdningsavfall i E∅S-området. For å unngå skade på miljø og mennesker, er det viktig at dette produktet gjenvinnes. Lever det brukte produktet til en miljøstasjon eller ta kontakt med butikken hvor du kjøpte det. De kan ta seg av produktet for gjenvinning vederlagsfritt.

Wilfa AS

Nydalsveien 24, 0484 Oslo, Norge

Tlf.: [phone]

Nettsted: www.wilfa.no

Nydalsveien 24, 0484 Oslo

Norge

Erklæring:

Vi, Wilfa A/S er ansvarlig for erklæring der vi erklærer at følgende produkter er i samsvar med:

EU direktiver:

EU direktiv 2014/35	Lavspenningsdirektivet.
EU direktiv 2014/30	Elektromagnetisk kompabilitet.
EU direktiv 2014/53	Radiodirektivet.
EU direktiv 2006/42	Maskindirektivet.
EU direktiv 2015/863	RoHS
EU direktiv 1907/2009	REACH

Harmoniserte standarder:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019

EN 62233:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 61000-6-3:2007/A1:2011/AC:2012

EN 62368-1:2014+A11:2017

Produkt navn og på eske.

Signatur:

Navn: Ketil Tangedal

E-350 Bruks- anvisning

4.4 Uppgradering av firmware

Nydalsveien 24, 0484 Oslo

Norge

Försäkran:

Rødt kabel på stikket er positivt, sort kabel på stikket er negativt

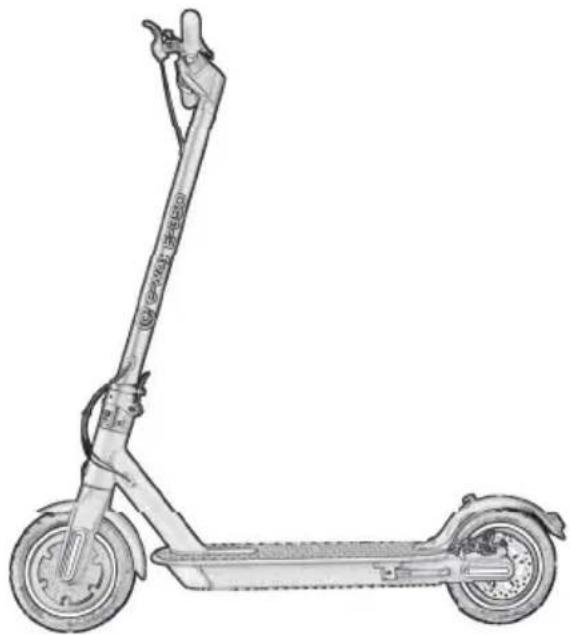

1. Enhed og tilbehør

E-Way E-350

- Tryk på knappen tre gange for at få displayet til at skifte til at vise speedometer km/t/spænding V/nuværende A.

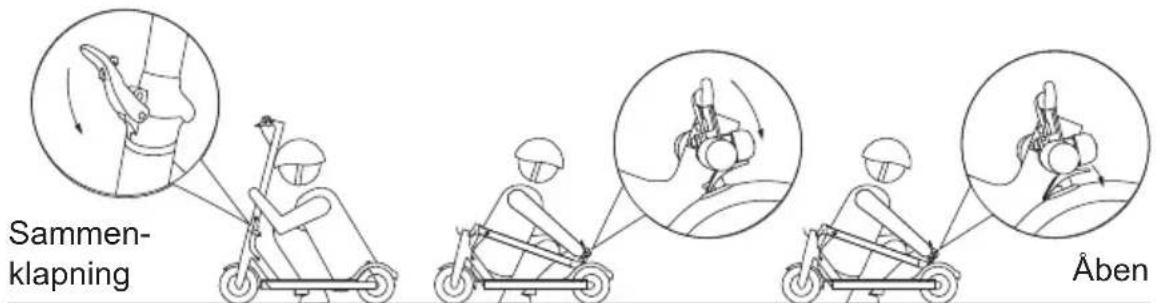

Sammenklapning og transport
