BRUKSANVISNING AC472181 GAGGENAU

Miljøvenlig bortskaffelse 18

Funktioner 18

Ventilationsdrift 18

Recirkulationsdrift 18

Betjene apparatet 19

Betjeningsfelt 19

Fjernbetjening 19

Indstille ventilationstrin 19

Intensivt trin 19

Rengøring og vedligeholdelse 21

Miljøvenlig bortskaffelse

Ved særlig kraftig lugt- eller dampudvikling kan intensivtrinnet anvendes.

Tænde

1 Tryk på tasten ①.

Ventilatoren starter på trin 2.

Rengøring af metalfedtfiltrene er beskrevet i kapitlet Rengøring og vedligeholdelse.

Rengøring og vedligeholdelse

Følg de anvisninger og advarsler, som er vedlagt rengøringsmidlerne.

Viktige sikkerhetsanvisninger 28

Miljøvern 30

Energisparing 30

Miljøvennlig håndtering 30

Driftstyper 30

Avluftsdrift 30

Sirkulasjonsdrift 30

Innstilling av viften 31

Intensivtrinn 31

Etterløpsfunksjon 32

Intervalalldrift 32

Indikasjon for mettethet 32

Belysning 32

Sikkerhetsutkobling 32

Rengjøring og vedlikehold 33

Det har oppstått en feil, hva kan du gjøre? 36

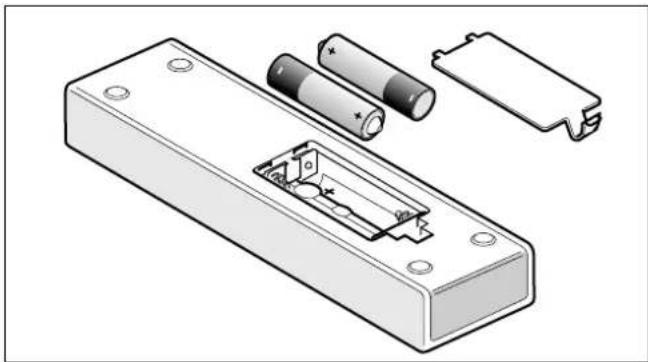

Bytte batteriene til fjernbetjeningen 37

Kundeservice 38

Tilbehør 38

Nærmere informasjon om produkter, tilbehør, reservedeler og tjenester finner du på Internett:

www.gaggenau.com og nettbutikk:

www.gaggenau.com/zz/store

⚠ Viktige sikkerhetsanvisninger

Les denne bruksanvisningen nøye. Det er en forutsetning for at du skal kunne bruke apparatet på en sikker og riktig måte. Ta vare på bruks- og monteringsanvisningen slik at du kan bruke den igjen senere eller gi den videre til eventuelle kommende eiere av apparatet.

Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsveiledningen.

Installatøren er ansvarlig for at apparatet fungerer som det skal på oppstillingsstedet.

Dette apparatet er bare ment for bruk i private husholdninger. Apparatet er ikke beregnet for bruk utendørs. Hold apparatet under oppsyn när det er i bruk. Produsenten er ikke ansvarlig for skader på grunn av ikke sakkyndig bruk eller feil betjening.

Dette apparatet er laget for bruk i en høyde over havet på maks. 2000 meter.

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer eller kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har fått opplæring i sikker bruk av apparatet og har forstått farer som kan oppstå ved bruk.

Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er over femten år og er under oppsyn av voksne.

Barn under åtte år må holdes unna apparatet og tilkoblingsledningen.

Kontroller apparatet etter at du har pakket det ut. Ikke koble til apparatet hvis det er skadet under transport.

Emballasjematerialet er farlig for barn. Barn må aldri få leke med emballasjen.

Livsfare!

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

Sørg alltid for nok tilførselsluft når apparatet skal brukes i sirkulasjonsdrift samtidig med et ildsted som er avhengig av romluft.

Ildsteder som er avhengige av romluft (f.eks. varmeapparater som drives med gass, olje eller kull, varmtvannsberedere), bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri.

Når en takventilasjon er innkoblet, trekkes det romluft fra kjøkkenet og rommene ved siden av - uten tilstrekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra skorstein eller avtrekkssjakt suges tilbake inn i oppholdsrommene.

• Det må derfor alltid sørges for tilstrekkelig tilførselsluft.
• Bare en murkasse for tilførsels-/utblåsningsluft er alene ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Sikker drift er da kun mulig dersom undertrykket i rommet der ildstedet er plassert ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes, som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblåsningsluft eller ved hjelp av andre tekniske tiltak.

Du bør uansett rådføre deg med ansvarlig skorsteinsfeiemester som kan bedømme husets tilførsels- og avtrekksluft og foreslå et passende tiltak for ventilasjonen.

Hvis takventilasjonen benyttes utelukkende i omluftsdrift, er bruken mulig uten innskrenkninger.

Brannfare!

- Fettavleiringer i fettfilteret kan antennes. Fettfilteret må renses minst hver 2. måned.

Apparatet må aldri drives uten fettfilter.

- Fettavleiringer i fettfilteret kan antennes. Arbeid aldri i nærheten av apparatet med åpen flamme (f.eks. flambering). Apparatet må kun installeres over en komfyr for faste fyringsmidler (f. eks. tre eller kull), dersom det finnes et lukket deksel som ikke kan tas av. Det må ikke forekomme gnistsprang.

- Varm olje og varmt fett antennes raskt. La aldri varm olje eller varmt fett være uten oppsyn. Slukk aldri en brann med vann. Slå av kokeplaten. Slukk flammene forsiktig med et lokk, brannteppe eller lignende.

- Gass-kokesoner som ikke har kokekar oppå seg, utvikler sterk varme när de er slätt på. En ventilator som er montert over disse, kan bli skadet eller ta fyr. Gass-kokesoner må bare brukes med kokekar.

- Ved drift av flere gasskokesoner samtidig utvikles høy varme. Vifteelementet kan skades eller begynne å brenne. Vifteelementet skal bare kombineres med gasskokesoner som ikke overskrider en totaleffekt på 18 kW. Ved overskridelse av en totaleffekt på 12 kW må de lokale forskriftene for romventilasjon og romstørrelse i kombinasjon med ventilasjonsapparater med utluftings- eller sirkulasjonsdrift følges.

De tilgjengelige stedene blir svært varme under drift. Ta aldri på de varme delene. Hold barn på avstand.

Fare for personskader!

• Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.
• Fallfare ved arbeid på apparatet. Bruk en stabil gardintrapp. Velg en gardintrapp som passer til arbeidshøyden. Gardintrappen må alltid være felt helt ut og stå på jevnt underlag. Påse at gardintrappen er sikret mot sammenklapping. Stå alltid med begge føttene på gardintrappen. Ikke gå for høyt og ikke len deg ut.

Fare for elektrisk støt!

• Et defekt apparat kan forårsake elektrisk støt. Slå aldri på et defekt apparat. Trekk ut støpselet eller slå av sikringen i sikringsskapet. Kontakt kundeservice.
• Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.
• Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

Årsaker til skader

Obs!

Fare for skader på grunn av korrosjon. Koble alltid inn apparatet når du lager mat for å unngå dannelse av kondensvann. Kondensvann kan føre til korrosjonsskader.

Defekte lamper må skiftes umiddelbart for å hindre overbelastning på de andre lampene.

Fare for skader på grunn av fuktighet som trenger inn i elektronikken. Rengjør aldri betjeningselementer med en våt klut.

Overflateskader ved feil rengjøring. Rengjør rustfrie stålflater bare i sliperetningen. Bruk ikke stålpuss for betjeningselementene.

Overflateskader på grunn av skarpe og skurende rengjøringsmidler. Bruk aldri skarpe og skurende rengjøringsmidler.

Fare for skade på kondensreturløpet. Utluftingskanalen fra apparatet må installeres med et svakt fall (1° fall).

Miljøvern

Det nye apparatet ditt er særlig energieffektivt. Her får du tips om hvordan du kan spare energi ved bruk av apparatet, og hvordan du kasserer apparatet på riktig måte.

Energisparing

• Slå bare på viften när det er nødvendig. Hvis du raskt skal varme opp noe som ikke lukter så kraftig, kan du la viften være avslått.
• Velg et viftetrinn som er tilpasset forholdene.
• Slå av viften när tilberedningen er avsluttet.
• Rengjør fettfilteret regelmessig, det gir forbedret effekt.
• Slå av belysningen på apparatet när ikke det er i bruk.

Miljøvennlig håndtering

Kvitt deg med emballasjen på en miljøvennlig måte.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment - WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Driftstyper

Dette apparatet kan brukes for avlufts- og sirkulasjonsdrift.

Avluftsdrift

Den luften som blir suget inn, blir rengjort i fettfilteret og ledes ut i det fri igjennom et rørsystem.

Merk: Luften som kommer ut må ikke ledes igjennom en røk- eller avgasspipe som er i drift, heller ikke igjennom en sjakt som brukes for ventilasjon av fyringsrom.

Dersom avluften skal føres igjennom en røk- eller avgasspipe som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet.
Dersom avluften skal ledes ut igjennom husveggen, bør det brukes en murkasse med teleskop.

Sirkulasjonsdrift

Den innsugde luften renses gjennom fettfilteret og et aktivkullfilter og føres tilbake til kjøkkenet.

Merk: For å binde lukt til sirkulasjonsdriften må du montere inn et aktivkullfilter. Se i prospektet eller spør fagforhandleren din for å få vite mer om hvordan du kan bruke apparatet i sirkulasjonsdrift. Det nødvendige tilbehøret får du i faghandelen, hos kundeservice eller i nettbutikken.

Betjening av apparatet

Merk: Slå på takventilasjonen når kokingen starter, og slå den først av noen minutter etter at kokingen er ferdig. Slik blir kjøkkendampen fjernet på den mest virkningsfulle måten.

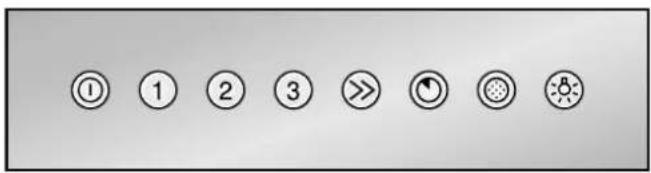

Betjeningsfelt

① Slå viften på/av

1 Slå på viftetrinn 1

2 Slå på viftetrinn 2

3 Slå på viftetrinn 3

Slå på etterløpstid for viften

Tilbakestille metningsindikator

Slå på belysning

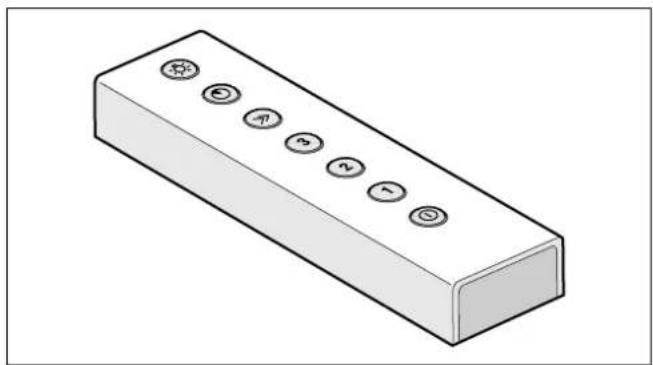

Fjernbetjening

Bortsett fra å tilbakestille metningsindikatoren kan du betjene alle apparatets funksjoner via betjeningsfeltet og fjernbetjeningen.

Slå på etterløpstid for viften

Slå på belysning

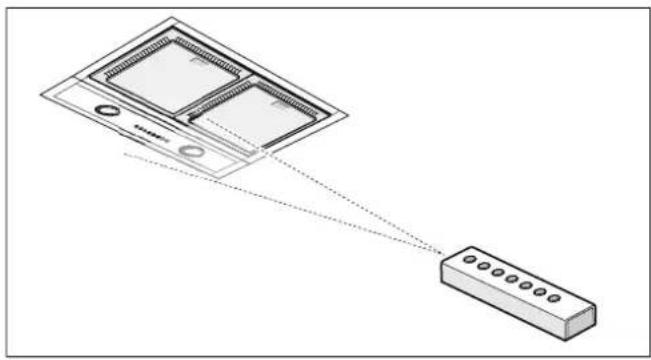

Rett fjernbetjeningen mot betjeningsfeltet.

Merknader

• Sørg for at takventilasjonen er innen synsvidde.
• Dersom apparatet ikke reagerer til tross for liten avstand til fjernbetjeningen, må du skifte batteriene i fjernbetjeningen.

Innstilling av viften

Merk: Tilpass alltid vifteeffekten til de aktuelle omstendighetene. Ved kraftig utvikling av matos må du også velge et høyt viftetrinn.

Innkobling

1 Trykk på Ⓘ-tasten.

Viften starter i trinn 2.

2 Trykk på knappen 1, 2, 3 eller >> for å stille inn tilsvarende viftetrinn.

Bruk intensivtrinnet ved spesielt sterk lukt- og damputvikling.

Innkobling

1 Trykk på Ⓘ-tasten.

Viften starter i trinn 2.

2 Trykk på >>-tasten.

Intensivtrinnet er aktivert.

Merk: Intensivtrinnet er aktivt i 6 minutter. Deretter kobler apparatet seg tilbake til viftetrinnet som var innstilt sist.

Merk: Med fjernkontrollen kan du stille inn intensivtrinnet direkte med tasten >>.

Utkobling

Trykk på tasten ① eller på tasten for et annet viftetrinn. Intensivtrinnet avsluttes.

Etterløpsfunksjon

Innkobling

Du kan aktivere etterløpsfunksjonen for hvert viftetrinn.

1 Velg viftetrinn 1, 2, 3 eller >>.

2 Trykk på ⏻-tasten. Etterløpstid for alle viftetrinn er 6 minutter. Når denne tiden er gått, slås viften automatisk av. Dersom belysningen er slått på, vil den fortsatt være på etter at etterløpstiden er ferdig.

Utkobling

Trykk på tasten ⏻ eller på tasten for et annet viftetrinn.

Etterløpsfunksjonen avsluttes før resten av etterløpstiden er ferdig.

Intervalldrift

Innkobling

Ved intervalldrift slår viften seg automatisk på i seks minutter per time.

1 Trykk på viftetrinn 1, 2 eller 3.

2 Trykk to ganger på tasten ⚙. Tasten ⚙ og tasten for det valgte viftetrinnet blinker vekselvis. Intervallventilasjonen er slått på.

Utkobling

Trykk på Ⓘ-tasten.

Intervallventilasjonen er slått av.

Indikasjon for mettethet

Når metallfettfiltrene er mettet, blinker tasten ⚙.

Senest nå bør metallfettfiltrene rengjøres.

Hvordan du rengjør metallfettfiltrene, er beskrevet i kapittelet Rengjøring og vedlikehold.

Sette tilbake metningsindikator

Trykk på Ⓞ-tasten.

Belysning

Du kan slå belysningen på og av uavhengig av luftingen.

Slå på eller av

Trykk på -tasten.

Sikkerhetsutkobling

Apparatet er utstyrt med en sikkerhetsutkobling for din egen sikkerhet. Belysning slås av etter 12 timer og viften etter 4 timer dersom apparatet ikke betjenes i løpet av denne tiden. Unntak: Ved intervallventilasjon blir viften ikke slått av.

Rengjøring og vedlikehold

⚠ Forbrenningsfare!

Apparatet blir varmt under bruk. Vent med rengjøring til apparatet er avkjølt.

⚠️ Fare for elektrisk støt!

Fuktighet som trenger inn, kan føre til elektrisk støt. Apparatet skal bare rengjøres med en fuktig klut. Før rengjøring må nettstøpselet trekkes ut, eller sikringen tas ut i sikringsskapet.

⚠️ Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

⚠️ Fare for skade!

Fallfare ved arbeid på apparatet. Bruk en stabil gardintrapp.

⚠️ Fare for personskader!

Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.

Rengjøringsmiddel

De ulike overflatene kan ta skade hvis du bruker feil type rengjøringsmidler. Det er derfor viktig å ta hensyn til opplysningene i tabellen. Bruk ikke

sterke eller skurende rengjøringsmidler
• sterkt alkoholholdige rengjøringsmidler
• harde skureputer eller pussesvamper
- høytrykksspyler eller dampstråle

Vask nye svampkluter grundig før bruk.

Følg alle anvisninger og advarsler som følger med rengjøringsmidlet.

Område Rengjøringsmiddel
Rustfritt stål Varmt såpevann:

Rengjør med en oppvaskklut og tørk av med en myk klut.

Rengjør edelstålflater bare i sliperetningen.

Hos kundeservice eller i en faghandel får du kjøpt spesielle rengjøringsmidler for rustfritt stål. Påfør rengjøringsmidlet i et tynt lag med en myk klut.

Lakkerte flater Varmt såpevann:
Rengjør med en fuktet oppvaskklut og tørk av med en myk klut.
Bruk ikke stålpuss for betjeningselementene.

Område Rengjøringsmiddel

Aluminium og plast Glassrens:Rengjør med en myk klut.

Glass Glassrens:
	Rengjør med en myk klut. Ikke bruk glasskrape.
Betjenings-elementer	Varmt såpevann:Rengjør med en fuktet oppvaskklut og tørk av med en myk klut.Fare for elektrisk støt på grunn av fuktighet som trenger inn.Fare for skader på elektronikken på grunn av fuktighet som trenger inn. Rengjør aldri betjeningselementer med en våt klut.Bruk ikke stålpuss for betjeningselementene.

Demontering av fettfilteret av metall

⚠️ Fare for skade!

Fallfare ved arbeid på apparatet. Bruk en stabil gardintrapp.

⚠️ Fare for personskader!

Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.

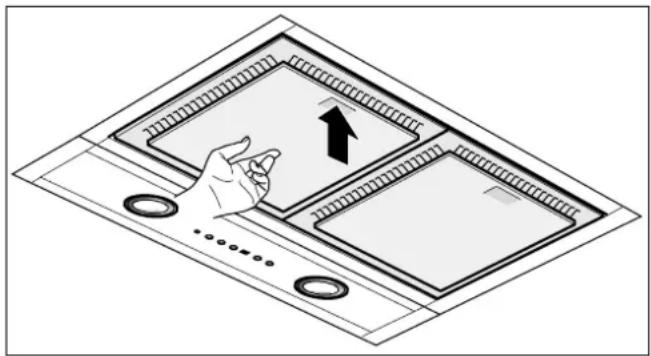

1 Trykk på markeringen til metallfettfilteret, og ta metallfettfilteret ut av holderen. Hold samtidig med den andre hånden under metallfettfilteret.

Merk: Det kan samle seg fett nede i metallfettfilteret. Hold metallfettfilteret vannrett for å forhindre at det drypper fett fra det.

2 Rengjør metallfettfilteret.

3 Rengjør inni apparatet.

Rengjøring av metall fettfilter

Brannfare!

Fettavleiringer i fettfilteret kan antennes. Fettfilteret må renses minst hver 2. måned. Apparatet må aldri drives uten fettfilter.

Merknader

• Ikke bruk rengjøringsmidler som er aggressive eller som inneholder syre eller lut.
• Ved rengjøring av metall fettfilter må også opphengingen av metall fettfilteret rengjøres med en fuktig klut.
• Metall fettfilterne kan rengjøres i oppvaskmaskin eller med hånd.

I oppvaskmaskinen:

Merk: Ved rengjøring i oppvaskmaskin kan det oppstå lett misfarging. Dette påvirker ikke funksjonen til metallfettfilteret.

• Ikke vask sterkt tilsmusset metallfettfilter sammen med annen oppvask.
  Fjern grovt smuss for hånd først.
• Sett metallfettfiltrene løst inn i oppvaskmaskinen. Metallfettfiltrene må ikke komme i klem.

For hånd:

Bløtlegg metallfettfiltrene i varmt oppvaskvann.
- For rengjøring brukes en børste og filtrene må deretter skylles godt.
La metallfettfiltrene dryppe av.

Merk: Ved hardnakket smuss kan det brukes et spesielt fettløsningsmiddel. Det kan bestilles i nettbutikken (artikkelnr. 00311297). Spray fettløser på metallfettfiltrene og la det virke i inntil 5 minutter. Skyll deretter grundig. Se også produsentens anvisninger.

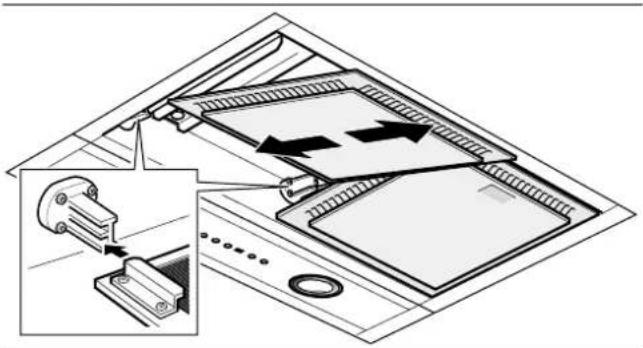

Montering av fettfilter av metall

1 Sett inn metallfettfilteret, og smekk låsen på plass.

Merk: Pass på at metallfettfilteret er satt riktig inn i sporet på begge sider. Ellers kan metallfettfilteret falle ned og skade platetoppen.

Bytte aktivkullfilter (bare ved sirkulasjonsdrift)

⚠️ Fare for personskader!

Fare for fall ved bytte av filter. Bruk en stödig gardintrapp.

Bytt aktivkullfilteret regelmessig for å unngå lukt.

Ved normal bruk (1 til 2 timer i døgnet) må aktivkullfilteret skiftes ut etter 12 måneder.

Merknader

• Du får kjøpt aktivkullfilter hos faghandelen, kundeservice eller i nettbutikken under bestillingsnummer AA200110. Du trenger 1 aktivkullfilter AA200110 per filtermodul.
• Aktivkullfiltrene kan ikke rengjøres eller aktiveres på nytt.
• Aktivkullfilter inneholder ingen skadelige stoffer og kan kastes i husholdningsavfallet.

Slik går du frem

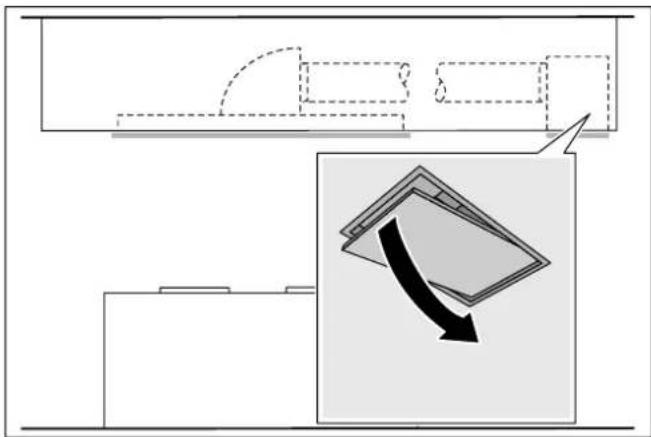

1 Åpne klaffen.

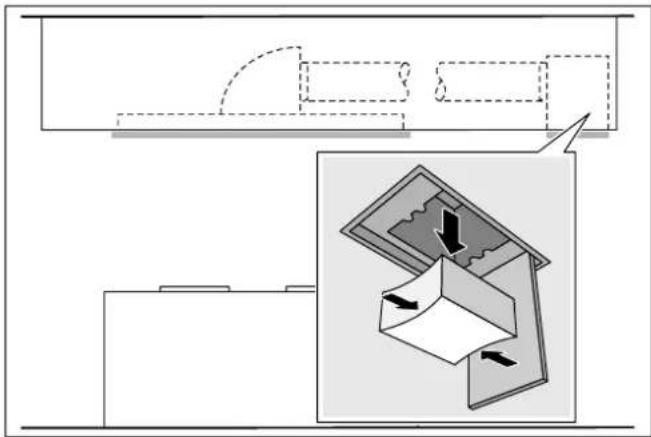

2 Trykk sammen aktivkullfilteret og ta det ut.

3 Trykk sammen et nytt aktivkullfilter og sett det på plass.
4 Lukk klaffen.

Det har oppstått en feil, hva kan du gjøre?

⚠️ Fare for elektrisk støt!

Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.

⚠️ Fare for personskader!

Lyset fra LED-lamper er svært skarpt og kan skade øynene (risikogruppe 1). Ikke se lenger enn 100 sekunder direkte inn i den lysende LED-lamper.

LED-lys

Defekte LED-lys kan bare byttes ut av produsenten, produsentens kundeservice eller en godkjent fagperson (elektriker).

Feiltabell

Feil Mulig årsak Løsning
Apparatet virker ikke Støpselet er ikke satt inn Koble apparatet til strømnettet
	Strømbrudd Kontroller om andre kjøkkenapparater fungerer
	Sikringen er defekt Se etter i sikringsskapet om sikringen til apparatet er i orden
Apparatet fungerer ikke, alle knappene blinker	Støpselet på nettverkskabelen er ikke satt i	Kontroller forbindelsen på nettverkskablene til alle apparater
	Sikringen er defekt Kontroller om sikringene til alle apparater er i orden i sikringsskapet
	Svikt i en komponent i apparatet Ring kundeservice.
Apparatet virker ikke Apparatet har vært i bruk i over 4 timer, sikkerhetsutkoblingen ble aktivert		Slå på apparatet igjen
Tastebelysningen fungerer ikke Styreenheten er defekt Ring kundeservice
Belysningen fungerer ikke Belysningen er defekt Ring kundeservice.
Tasten blinker	Metallfettfilteret er mettet Informasjon om rengjøring av filteret fin-ner du i kapittelet “Rengjøring og vedlike-hold”.
Fjernbetjeningen virker ikke	Batteriene er tomme	Skift batteriene, se kapittelet Skifte batte-rier for fjernbetjening

Bytte batteriene til fjernbetjeningen

1 Trykk inn låseknappen, og ta av lokket.
2 Fjern batteriene.
3 Sett nye batterier (type AAA/LR03/1,5 V) riktig inn.

4 Kvitt deg med tomme eller ødelagte batterier i tråd med de lokale forskriftene.

Hvis apparatet trenger reparasjon, kan du henvende deg til kundeservice. Vi finner alltid en god løsning og prøver å unngå unødvendige besøk av tekniker.

Ved kontakt med kundeservice må du oppgi produktnummer (E-nr.) og produksjonsnummer (FD-nr.), slik at vi kan hjelpe deg best mulig. Typeskiltet med numrene finner du på apparatet.

For at du skal slippe å bruke tid på å lete når du trenger det, bør du notere opplysningene om apparatet og telefonnummeret til kundeservice med en gang.

E-nr. FD-nr.

Kundeservice

Vær klar over at det vil påløpe kostnader ved besøk av servicetekniker som følge av feilbetjening også under garantitiden.

Kontaktadressene til alle land finnes i den vedlagte fortegnelsen over kundeservice.

Reparasjonsoppdrag og rådgivning ved feil

N 22 66 06 46

Du kan stole på produsentens kompetanse. Da kan du være sikker på at reparasjonen utføres av en kvalifisert servicetekniker som bruker originale reservedeler til å reparere husholdningsapparatet ditt.

Tilbehør

Spesialtilbehør

Tilbehør Bestillingsnummer

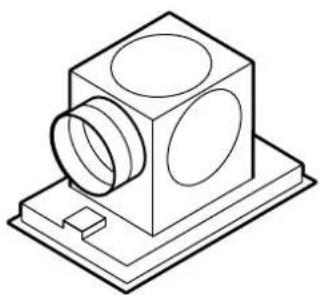

Sirkulasjonsdriftsmodul til AC402/462/472/482

AA010810
