BRUKSANVISNING VL410111 GAGGENAU

Indholdsfortegnelse 14

Innholdsfortegnelse 25

Sisällysluettelo 36

Miljøvenlig bortskaffelse 17

Funktioner 17

Ventilationsdrift 17

Recirkulationsdrift 17

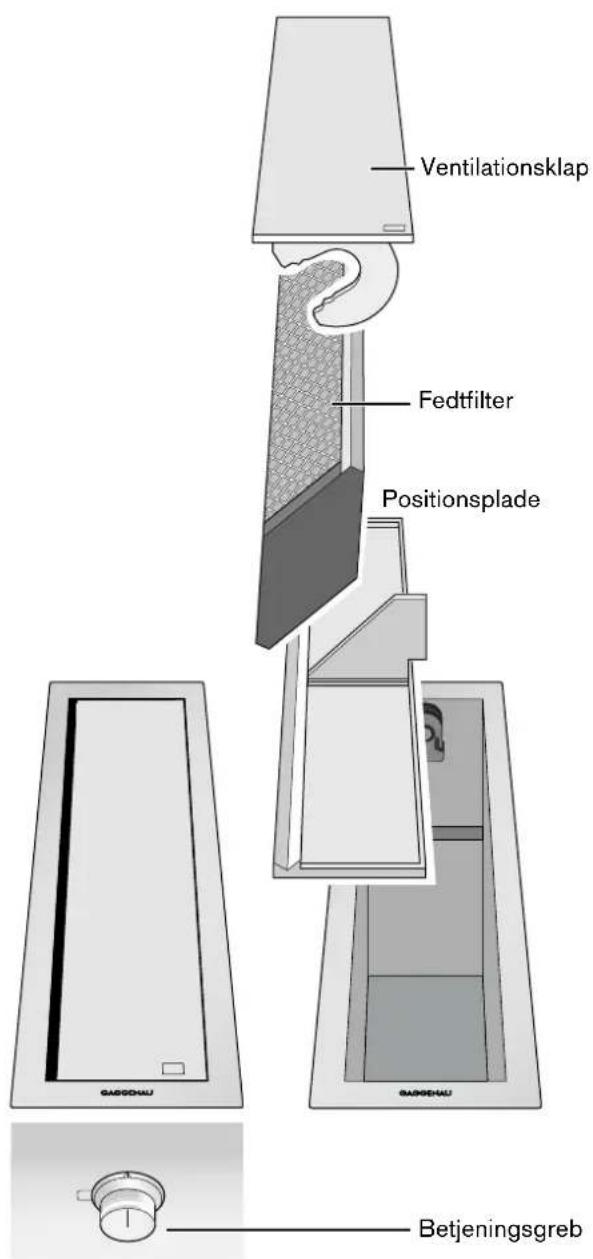

Deres nye apparat 18

Bordemfang 18

Betjeningsknap 18

Miljøvenlig bortskaffelse

Her lærer De Deres nye apparat at kende og får informationer vedr. tilbehøret.

Bordemfang

- Skarpe eller skurende rengøringsmidler

- Ovnrens

- Ætsende, klorholdige eller aggressive rengøringsmidler

Viktige sikkerhetsanvisninger 26

Miljøvern 28

Energisparing 28

Miljøvennlig håndtering 28

Driftstyper 28

Avluftsdrift 28

Sirkulasjonsdrift 28

Ditt nye apparat 29

Benkeventilasjon 29

Brytere 29

Visning på lysringen 30

Spesialutstyr 30

Installasjonstilbehør 30

Betjening 31

Før første gangs bruk 31

Innkobling 31

Utkobling 31

Etterutluftingsfunksjon 31

Viftedeksel 32

Luftstyreskinne 32

Rengjøring 32

Rengjøre apparatet 33

Ta ut og sette inn metallfilteret 33

Rengjøring av metall fettfilter 34

En feil er oppstått, hva kan du gjøre? 35

Kundeservice 35

Nærmere informasjon om produkter, tilbehør, reservedeler og tjenester finner du på Internett:

www.gaggenau.com og nettbutikk:

www.gaggenau-eshop.com

⚠ Viktige sikkerhetsanvisninger

Les denne bruksanvisningen nøye. Det er en forutsetning for at du skal kunne bruke apparatet på en sikker og riktig måte. Ta vare på bruks- og monteringsanvisningen slik at du kan bruke den igjen senere eller gi den videre til eventuelle kommende eiere av apparatet.

Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsveiledningen.

Installatøren er ansvarlig for at apparatet fungerer som det skal på oppstillingsstedet.

Dette apparatet er bare ment for bruk i private husholdninger. Apparatet er ikke beregnet for bruk utendørs. Hold apparatet under oppsyn när det er i bruk. Produsenten er ikke ansvarlig for skader på grunn av ikke sakkyndig bruk eller feil betjening.

Dette apparatet er laget for bruk i en høyde over havet på maks. 2000 meter.

Dette apparatet skal kun brukes av barn over åtte år og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer eller kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har fått opplæring i sikker bruk av apparatet og har forstått farer som kan oppstå ved bruk.

Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er over åtte år og er under oppsyn av voksne.

Barn under åtte år må holdes unna apparatet og tilkoblingsledningen.

Farlige eller eksplosive stoffer og damp må ikke suges opp.

Emballasjematerialet er farlig for barn. Barn må aldri få leke med emballasjen.

Livsfare!

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

Sørg alltid for nok tilførselsluft når apparatet skal brukes i utluftingsdrift samtidig med et romluftavhengig ildsted.

Ildsteder som er avhengig av romluft (f.eks. varmeapparater som drives med gass, olje eller kull, varmtvannsberedere) bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. pipe) i det fri.

I forbindelse med en innkoblet ventilator trekkes det romluft fra kjøkkenet og rommene ved siden av – uten tilstrekkelig tilførselsluft oppstår et undertrykk. Giftige gasser fra pipe eller avtrekkssjakt suges tilbake til oppholdsrommene.

• Det må derfor alltid sørges for tilstrekkelig tilførselsluft.
• Bare en murkasse for tilførsels-/utblåsningsluft er ikke tilstrekkelig for å sikre at grenseverdien overholdes.

Sikker drift er bare da mulig, dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnås dersom forbrenningsluften kan strømme gjennom åpninger som ikke kan lukkes som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblåsningsluft eller ved hjelp av andre tekniske tiltak.

Du bør i alle fall rådføre deg med skorsteinsfeieren, som kan bedømme husets tilførselsluft og avtrekksluft og foreslår passende tiltak for ventilasjonen.

Hvis ventilatoren utelukkende benyttes i sirkulasjonsdrift, kan den brukes uten begrensninger.

Brannfare!

- Fettavleiringer i fettfilteret kan antennes.

Fettfilteret må renses minst hver 2. måned.

Apparatet må aldri drives uten fettfilter.

- Fettavleiringer i fettfilteret kan antennes.

Arbeid aldri i nærheten av apparatet med åpen flamme (f.eks. flambering). Apparatet må kun installeres over en komfyr for faste fyringsmidler (f. eks. tre eller kull), dersom det finnes et lukket deksel som ikke kan tas av. Det må ikke forekomme gnistsprang.

- Varm olje og varmt fett antennes raskt. La aldri varm olje eller varmt fett være uten oppsyn. Slukk aldri en brann med vann. Slå av kokeplaten. Slukk flammene forsiktig med et lokk, brannteppe eller lignende.

• Fettavleiringene i fettfilteret kan ta fyr.

Dersom apparatet er i drift i nærheten av et gassapparat, må en luftstyreskinne settes på. Luftstyreskinnen forbedrer oppsugingsforholdene på gassapparater.

Luftstyreskinnen forhindrer at små flammer slukner på grunn av luftdraget.

De tilgjengelige stedene blir svært varme under drift. Ta aldri på de varme delene. Hold barn på avstand.

Fare for personskader!

Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.

Fare for elektrisk støt!

- Et defekt apparat kan forårsake elektrisk støt. Slå aldri på et defekt apparat. Trekk ut støpselet eller slå av sikringen i sikringsskapet. Kontakt kundeservice.

- Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.

- Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

Årsaker til skader

Fare for skader på grunn av fuktighet som trenger inn i elektronikken. Rengjør aldri betjeningselementer med en våt klut.

Overflateskader ved feil rengjøring. Rengjør rustfrie stålflater bare i sliperetningen. Bruk ikke stålpuss for betjeningselementene.

Overflateskader på grunn av skarpe og skurende rengjøringsmidler. Bruk aldri skarpe og skurende rengjøringsmidler.

Miljøvern

Det nye apparatet ditt er særlig energieffektivt. Her får du tips om hvordan du kan spare energi ved bruk av apparatet, og hvordan du kasserer apparatet på riktig måte.

Energisparing

• Slå bare på viften när det er nødvendig. Hvis du raskt skal varme opp noe som ikke lukter så kraftig, kan du la viften være avslått.
• Velg et viftetrinn som er tilpasset forholdene.
• Slå av viften när tilberedningen er avsluttet.
• Rengjør fettfilteret regelmessig, det gir forbedret effekt.

Miljøvennlig håndtering

Kvitt deg med emballasjen på en miljøvennlig måte.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment - WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Driftstyper

Dette apparatet kan brukes for avlufts- og sirkulasjonsdrift.

Avluftsdrift

Den luften som blir suget inn, blir rengjort i fettfilteret og ledes ut i det fri igjennom et rørsystem.

Merk: Luften som kommer ut må ikke ledes igjennom en røk- eller avgasspipe som er i drift, heller ikke igjennom en sjakt som brukes for ventilasjon av fyringsrom.

Dersom avluften skal føres igjennom en røk- eller avgasspipe som ikke er i bruk, må det først innhentes tillatelse fra brannvesenet.
Dersom avluften skal ledes ut igjennom husveggen, bør det brukes en murkasse med teleskop.

Sirkulasjonsdrift

Den innsugde luften renses gjennom fettfilteret og et aktivkullfilter og føres tilbake til kjøkkenet.

Merk: For å binde lukt til sirkulasjonsdriften må du montere inn et aktivkullfilter. Se i prospektet eller spør fagforhandleren din for å få vite mer om hvordan du kan bruke apparatet i sirkulasjonsdrift. Det nødvendige tilbehøret får du i faghandelen, hos kundeservice eller i nettbutikken.

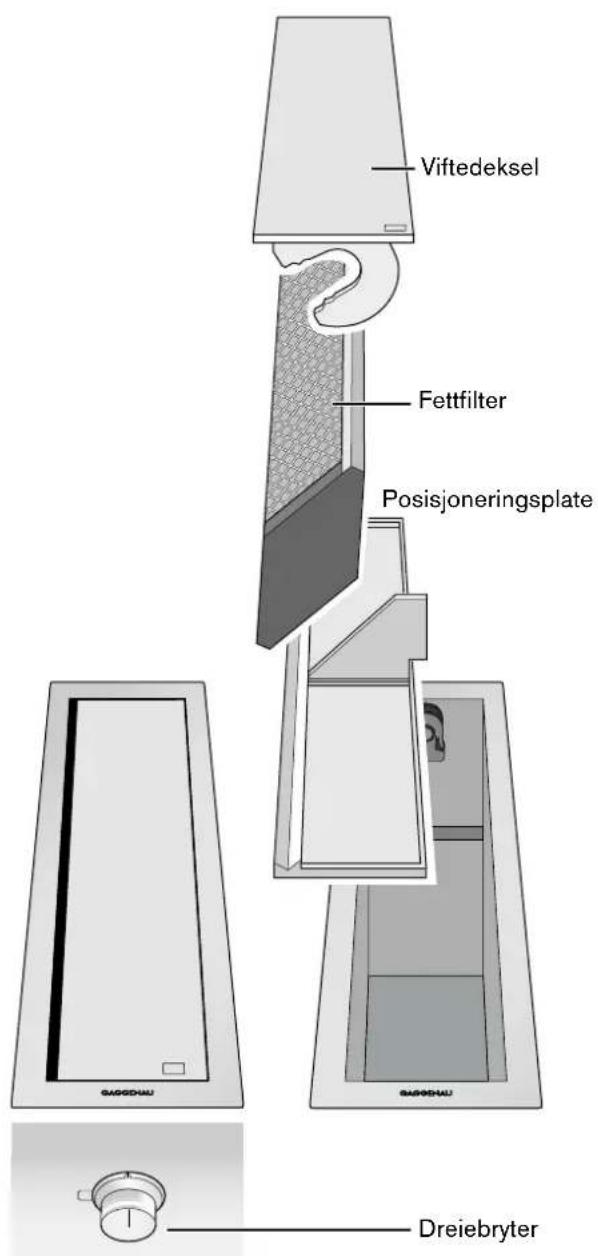

Ditt nye apparat

Her lærer du ditt nye apparat å kjenne og får informasjon om utstyret.

Benkeventilasjon

Merknader

• Benkeventilasjonen VL 414 kan bare brukes i kombinasjon med dreiebryteren AA 490 110/111. Det kan kobles to VL 414 ventilasjonselementer til AA 490 110/111.
• Betjeningen gjelder for alle åpne ventilasjonselementer: Hvis du setter dreiebryteren i trinn 1, blir alle åpne ventilasjonselementer drevet i trinn 1.
• Ved hjelp av posisjoneringsplaten kan fettfilteret plasseres riktig ved luftavtrekk på siden. Legg posisjoneringsplaten i ventilasjonselementet slik at vinkelen i midten peker mot luftavtrekket. Legg deretter fettfilteret på posisjoneringsplaten.
• Hvis luftavtrekket går nedover, legger du fettfeltet i ventilasjonselementet uten å bruke posisjoneringsplaten. Det spiller ingen rolle hvordan fettfilteret ligger.

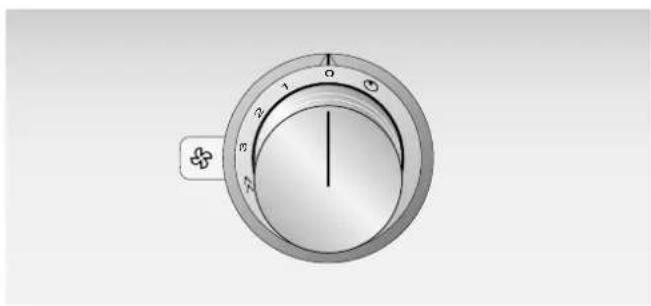

Brytere

Du velger ventilasjonstrinn med dreiebryteren.

0 Vifte Av

1 Viftetrinn 1

2 Viftetrinn 2

3 Viftetrinn 3

Intensivtrinn

Ⓞ Etterutluftingsfunksjon

Visning på lysringen

Dreiebryterne har en lysring med forskjellige visningsmuligheter.

	Display Betydning
○	Av Apparat AV(alle ventilasjonselementer lukket)
●	lyser konstant Apparat PÅ(minst 1 ventilasjonselement åpent)
💡	Blinking	Etterutlufting ⬤ PÅ(minst 1 ventilasjonselement åpent)
💡	Blinking Etter at intensivtrinnet er avsluttet,så lenge dreiebryteren står påintensivtrinnet >> og minst1 ventilasjonselement er åpent.
○	Lysring av
●	Lysring lyser
💡	Lysring blinker

Spesialutstyr

Det følgende utstyret kan du bestille hos din fagforhandler:

AA 414 010 Luftstyreskinne, for drift i nærheten av gassapparat VG 414/415/424/425

Benytt utstyret bare som angitt. Produsenten er ikke ansvarlig hvis utstyret benyttes på feil måte.

Installasjonstilbehør

VA 420 000 Kombilist for kombinasjon med ytterligere Vario apparater i serien 400 ved montering plant med benkeplaten

VA 420 001 Kombilist for kombinasjon med ytterligere Vario apparater i serien 400 ved montering plant med apparatdeksel/utjevningslist

VA 420 010 Kombilist for kombinasjon med ytterligere Vario apparater i serien 400 ved montering i flukt

VA 420 011 Kombilist for kombinasjon med ytterligere Vario apparater i serien 400 ved montering i flukt med apparatdeksel/utjevningslist

VA 450 110 Utjevningslist 11 cm til dybdeutjevning på forskjellige Vario-apparater

AD 724 040 Tilkoblingsstusser til rundrør nominell diameter 125 mm Ved tilkobling på siden av VL trengs i tillegg adapterplate AD 724 041

AD 724 041 Adapterplate for tilkobling av AD 724 040 på siden av VL

AS 070 001 Tilkoblingsstuss til forlengelse ved montering ved siden av VK eller VF

Betjening

Før første gangs bruk

Vær oppmerksom på følgende før du tar apparatet i bruk for første gang:

Rengjør apparatet og tilbehøret grundig.

Innkobling

For oppsuging er tre ventilasjonstrinn og ett intensivtrinn >> tilgjengelig.

1 Åpne viftedekselet.

Merk: For at viften skal slå seg på, må minst ett viftedeksel være åpnet.

2 Trykk på dreiebryteren og vri den mot høyre til ønsket hastighet.

Lysringen bak dreiebryteren blinker.

Intensivtrinn

Intensivtrinnet går i seks minutter ved kombinasjon med AA 490 111 (10 minutter ved kombinasjon med AA 490 110). Når denne tiden er gått, kobler viften automatisk over til ventilasjonstrinn 3.

Etter at intensivtrinnet er ferdig, blinker lysringen bak dreiebryteren så lenge dreiebryteren står i posisjonen intensivtrinn >> og minst ett ventilasjonselement er åpent.

Utkobling

1 Vri dreiebryteren til posisjon 0.

2 Lukk viftedekselet.

Etterutluftingsfunksjon

Perfekt til utlufting av kjøkkenområdet. Etterutluftingen er bare mulig på trinn 2.

1 Åpne viftedekselet.

Merk: For at viften skal slå seg på, må minst ett viftedeksel være åpnet.

2 Trykk på dreiebryteren og vri den mot venstre til etterutlufting ⏻.

Lysringen bak dreiebryteren blinker.

Etterutluftingen varer i seks minutter i kombinasjon med AA 490 111 (10 minutter i kombinasjon med AA 490 110).

Når tiden er ute, slår ventilasjonen seg automatisk av.

Viftedeksel

Apparatet blir varmt under bruk. Ta bare på viftedekselet i det markerte området.

Ventilasjonselementene kan åpnes og lukkes uavhengig av hverandre. Åpne viftedekselet der det tilberedes mat.

Merk: For at viften skal slå seg på, må minst ett viftedeksel være åpnet.

Åpne viftedeksel

1 Trykk på det markerte området □ på viftedekselet.

2 Viftedekselet låses opp og svinger til venstre.

1 Sving viftedekselet mot høyre.

2 Trykk på det markerte området □ på viftedekselet. Viftedekselet låses opp.

Dersom benkeventilasjonen er i drift i nærheten av et gassapparat, må man sette en luftstyreskinne AA 414 010 på gassapparatet når man lager mat. Luftstyreskinnen forbedrer oppsugingsforholdene på gassapparater. Luftstyreskinnen forhindrer at små flammer slukner på grunn av luftdraget.

Rengjøring

⚠ Forbrenningsfare!

Apparatet blir varmt under bruk. Vent med rengjøring til apparatet er avkjølt.

⚠️ Fare for elektrisk støt!

Fuktighet som trenger inn, kan forårsake elektrisk støt. Bruk ikke høytrykksspyler eller dampstråle til rengjøringen.

⚠️ Fare for personskader!

Komponenter inni apparatet kan ha skarpe kanter. Bruk vernehansker under installasjon av apparatet.

Obs!

Oveflateskader: Disse rengjøringsmidler må ikke benyttes

• Skarpe eller skurende rengjøringsmidler
• Stekeovnsspray
• Etsende, klorholdige eller aggressive rengjøringsmidler
• Sterk alkoholholdige rengjøringsmidlerr
• Harde, ripende oppvasksvamper, børster eller skureputer

Hvis et slikt middel kommer på apparatet, tørk det med en gang av med vann.

Nye svampkluter må alltid vaskes grundig før bruk!

Rengjøre apparatet

Merk: Ta av alle smykker på hender og armer før du rengjør apparatet.

Rengjør apparatet etter hver bruk när det er tilstrekkelig avkjølt. Fjern overkok umiddelbart, pass på at ingen matrester tørker inn.

Ta av viftedekselet for rengjøring.Rengjør viftedekselet og posisjoneringsplaten i oppvaskmaskinen. Rengjør også benkeventilasjonen innvendig med jevne mellomrom. Ved hardnakket smuss kan det brukes et spesielt fettløsningsmiddel (artikkelnr. 00311297).

Apparatdel/ overflate	Anbefalt rengjøring
Flater i rustfritt stål	Bruk såpevann, ettertørk med en myk klut.Bruk bare litt vann, det må ikke trenge vann inn i apparatet.Bløtgjør inntørkede flekker med litt vann og oppvaskmiddel, ikke skur dem bort.Kraftig smuss, gule flekker som er forårsaket av varme, eller små rustflekker på viftedekselet som er oppstått ved rengjøring i oppvaskmaskinen, kan fjernes med vårt rengjøringsmidler for rustfritt stål (artikkelnr. 00311499).
Betjenings-elementer	Såpevann, men kluten må ikke være for våt.Tørk deretter av med en myk klut.

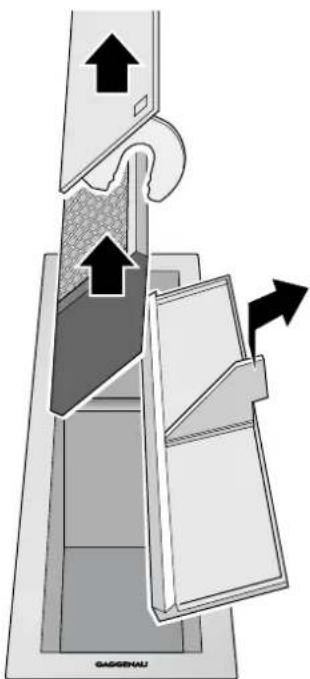

Ta ut og sette inn metallfilteret

Demontere metallfettfilter

1 Sett viftedekselet i midtstilling og trekk det ut oppover. Viftedekselet smekker ut av holderen. Merk: Skrapfare ved uttrekking og bortlegging. Løft viftedekselet ut oppover, og unngå at det kommer i klem.

2 Trekk metallfettfilteret ut av apparatet oppover. Ta ut posisjoneringsplaten (hvis montert).

3 Rengjør metallfettfilteret og posisjonseringsplaten.

4 Rengjør benkeventilasjonen innvendig.

Montere metallfettfilter

1 Sett inn posisjoneringsplaten (kun ved luftutslipp på siden, sett i riktig vei).

2 Sett inn fettfilteret.

3 Trykk viftedekselet i midtstilling nedover til det smekker hørbart på plass i de to holderne på siden.

Rengjøring av metall fettfilter

Brannfare!

Fettavleiringer i fettfilteret kan antennes.

Fettfilteret må renses minst hver 2. måned.

Apparatet må aldri drives uten fettfilter.

Merknader

• Ikke bruk rengjøringsmidler som er aggressive eller som inneholder syre eller lut.
• Ved rengjøring av metall fettfilter må også opphengingen av metall fettfilteret rengjøres med en fuktig klut.
• Metall fettfilterne kan rengjøres i oppvaskmaskin eller med hånd.

I oppvaskmaskinen:

Merk: Ved rengjøring i oppvaskmaskin kan en svak misfarging forekomme. Det påvirker ikke funksjonen til metallfettfilteret.

• Ikke rengjør svært skitne metallfettfiltre sammen med servise.
• Sett metallfettfiltrene slik at de står fritt i oppvaskmaskinen. Metallfettfiltrene må ikke stå i klem.

Med hånd:

Merk: Ved hardnakket smuss kan det brukes et spesielt fettløsningsmiddel. Dette kan bestilles via Online-Shop.

• Metall fettfilterne kan bløtes opp i varmt oppvaskvann.
• For rengjøring brukes en børste og filterne må deretter skylles godt.
  La metall fettfilterne dryppe av.

En feil er oppstått, hva kan du gjøre?

⚠️ Fare for elektrisk støt!

Ukyndige reparasjoner er farlig. Reparasjoner og skifte av skadde tilkoblingsledninger må kun utføres av servicetekniker som har fått opplæring av oss. Er apparatet defekt, må du trekke ut kontakten eller slå av sikringen i sikringsskapet. Kontakt kundeservice.

Feiltabell

Feil Mulig årsak Løsning
Apparatet fun-gerer ikke	Støpselet er ikke satt inn	Koble apparatet til strømnettet
	Strømbrudd Kontroller om et annet kjøkkenapparat funge-rer.
	Sikringen er defekt.	Kontroller i sikringsska-pet om sikringen til apparatet er i orden.
Vifte starter ikke	Alle ventila-sjonselementer lukket	Åpne minst 1 ventila-sjonselement
Viften starter ikke selv om ventilasjonsele-mentet er åpent.	Viftedekselet er feil montert	Symbolet □ på vifte-dekselet må peke frem-over

Kundeservice

Hvis apparatet ditt må repareres, står kundeservice til disposisjon. Vi finner alltid en praktisk løsning, også for å unngå unødig besøk av tekniker.

Om du kontakter oss per telefon, ber vi om at du oppgir produktnummer (E-nr.) og produksjonsnummer (FD-nr.) for at vi skal kunne gi deg best mulig hjelp. Typeskiltet med numrene finner du nede på fremsiden av apparatet. Du må åpne døren til skapet som apparatet er innbygd i.

For at du ikke skal behøve å lete lenge når du trenger disse numrene, kan du føre opp opplysningene for apparatet og telefonnummeret til kundeservice her.

E-nr. FD-nr.

Kundeservice

Vær oppmerksom på at besøk av kundeservicetekniker ikke er kostnadsfritt dersom det er snakk om feil bruk av apparatet. Dette gjelder også i garantitiden.

Kontaktadressene til alle land finnes i den vedlagte fortegnelsen over kundeservice.

Reparasjonsoppdrag og rådgivning ved feil

N 22 66 06 46

Du kan stole på produsentens kompetanse. Da kan du være sikker på at reparasjonen utføres av en kvalifisert servicetekniker som bruker originale reservedeler til å reparere husholdningsapparatet ditt.

Sisällysluettelo
