ML-P13 - Veggfeste Clas Ohlson - Gratis bruksanvisning og manual

Produkttype	Veggfeste for Plasma- eller LCD-TV
Merke	Clas Ohlson
Modell	ML-P13
Kompatible TV-størrelser	Ikke spesifisert; sørg for at veggen kan støtte TV-ens vekt
Monteringsflater	Trevegger med stendere og betongvegger
Inkluderte bolter	M4x12, M4x30, M5x12, M5x30, M6x12, M6x35, M8x12, M8x40 (4 av hver), med tilhørende låseskiver
Avstandsringer	Små (x4) og store (x4)
Skiver	M6-skive (x4) og M6-skive (x6) til veggskruer
Veggplugger	10 mm plugger (x6)
Treskruer	M8x60 (x6)
Vater	Innebygd i braketten
Sikkerhetslås	Foldbare armer med hengelås-alternativ
Materiale	Metall
Borstørrelse	6 mm for tre, 10 mm for betong
Montering	To personer anbefales for tunge TV-er
Avhending	Følg lokale forskrifter
Kundestøtte	www.clasohlson.co.uk

Ofte stilte spørsmål - ML-P13 Clas Ohlson

Hvilke TV-er støtter dette veggfeste?

Dette veggfeste er designet for Plasma- og LCD-TV-er. Vektkapasiteten er ikke eksplisitt oppgitt, så sørg for at veggen kan holde den kombinerte vekten av braketten og TV-en.

Kan jeg montere dette på en gipsplatevegg?

For gipsvegger uten trestendere må du bruke en gipsavstiver (ikke inkludert) og passende skruer. Instruksjonene anbefaler montering over trestendere når det er mulig.

Hvilke verktøy trengs for installasjon?

Du trenger en stjerneskruetrekker, en skralle med 13 mm pipe, en drill (slagbor for betong), og bor: 6 mm for tre eller 10 mm for betong.

Hvordan monterer jeg braketten på en betongvegg?

Bruk den medfølgende 10 mm betongboret til å bore seks hull minst like dype som skruene. Sett inn pluggene (P), og få så noen til å holde braketten mens du setter inn treskruene (Q) med skiver (R). Sørg for at skruene er stramme, men uten å skade veggen.

Hvordan fester jeg TV-armene på baksiden av TV-en?

Sjekk baksiden av TV-en. Hvis den er flat, bruk de kortere boltene. Hvis baksiden er ujevn, bruk de lengre boltene med avstandsringer. Velg passende skruestørrelse (M4, M5, M6, M8) og lengde fra det medfølgende utvalget.

Har festet et vater?

Ja, et vater er innebygd i veggbraketten for å hjelpe deg med å jevne den under installasjonen.

Hvordan sikrer jeg TV-en for å hindre at den faller ned?

Etter montering av TV-en, brett ned sikkerhetslåsen på hver arm. Du kan også bruke en hengelås for å låse armene, og forhindre utilsiktet løsning.

Er det trygt å montere TV-en alene?

Nei. For sikkerhet og for å unngå skade, bør du alltid ha noen som hjelper deg når du løfter og monterer TV-en på braketten.

Hva om borehullene er på feil sted?

Mål og merk nøye ved hjelp av vateret. Braketten kan justeres horisontalt før boring. Hvis du gjør en feil, kan det hende du må fylle hullet og starte på nytt; sørg for at braketten fortsatt er sikkert forankret.

Hvordan skal jeg kaste dette produktet?

Følg lokale forskrifter for avhending av elektroniske/ metallprodukter. Hvis du er usikker, kontakt kommunen din eller besøk produsentens nettsted for veiledning.

BRUKSANVISNING ML-P13 Clas Ohlson

Les igjennom hele bruksanvisningen grundig og ta vare på den til senere bruk. Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste (se opplysninger på baksiden).

Sikkerhet

1. Forsikre deg om at du har lest og forstått hele monteringsanvisningen.
2. Veggen eller flaten, som festet skal monteres på, må kunne bære hele vekten av festet og TV-apparatet til sammen.
3. Bruk riktig verktøy og vær alltid to personer ved montering av tunge TV-apparater på veggfestet. Dersom du forsøker å montere dette alene kan det resultere både i materielle skader og personskader.
4. Ta hensyn til TV-apparatets produsent med hensyn til anbefalinger om montering og ventilasjon. Følg TV-apparatets bruksanvisning.

Montering av festet

Forberedelser

Nødvendig verktøy

• Skrutrekker (Phillips)
• Skralle med 13 mm hylse
• Boremaskin (slagboremaskin for boring i betong)
• Bor (6 mm og 10 mm)

Monteringssettet inneholder:

(A) M4 x 12 Bolt (x 4) (A) M4 x	30 Bolt (x 4) (C) M4 Låseskive (x	4) [c3TT]
(D) M5 x 12 Bolt (x 4) (E) M5 x	30 Bolt (x 4) (F) M4 Låseskive (x	4)
(G) M6 x 12 Bolt (x 4) (H) M6 x	30 Bolt (x 4) (I) M6 Låseskive (x	4)
(J) M8 x 12 Bolt (x 4) (K) M8 x 40 Bolt (x 4) (L) M8 Låseskive (x	4)	4)
(M) Distansestykke, liten (x 4) (n) Distansestykke, stor (x 4) (O)	5)	M6 Skive (x 4)
(P) Plugg 10 mm (x 6) (Q) Treskrue M8 x 60 (x 6) (R) Skive (x 6)	6)	6)

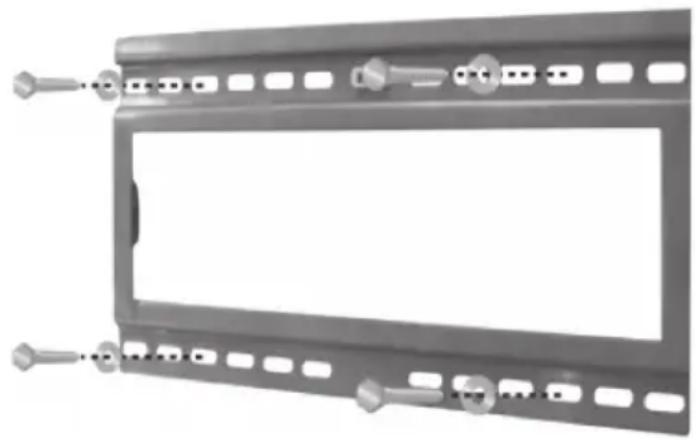

Montering på trevegg

Obs! Forviss deg om at veggen du monterer festet på kan bære TV-apparatets og festets sammenlagte vekt. Ta kontakt med en fagmann dersom du er usikker på dette.

1. Se deg ut en stabil plass på veggen hvor festet skal monteres.
2. Plasser veggfestet så det sitter over to stendere og bruk treskruer i stenderne. For øvrige innfestinger i gipsveggen må gipsanker (medfølger ikke) med skrue brukes.
3. Plasser veggfestet mot veggflaten og juster dens vinkel. Ved hjelp av luftbo blen i den vannrette libellen på festet kan du se til at du monterer festet rett.
4. Marker fire eller flere punkter for borehull i skruehullene, avhengig av TV-ap paratets vekt. Dersom TV-apparatet er tungt, må festet festes i en eller flere stendere.

5. Dersom det er behov for det, kan du forbore i markeringene du har gjort med et 6 mm bor.

6. Få hjelp av en person til å holde festet mens du fester de medfølgende treskruene (Q) og skivene (R) i hullene som du boret.

7. Påse at skruene blir dratt til skikkelig, men ta hensyn til veggens materialer. Kontroller festets opphenging ved å forsiktig belaste det med samme vekt som TV-apparatet har, før TV-en monteres på festet.

1. Se deg ut en stabil plass på veggen hvor festet skal monteres.

2. Plasser veggfestet mot veggflaten og juster dens vinkel. Ved hjelp av luftboblen i den vannrette libellen på festet kan du påse at du monterer festet riktig.

3. Marker 6 punkter for borehull i skruehullene, avhengig av TV-apparatets vekt.

4. Bor med et 10 mm betongbor der hvor du har gjort markeringer. Viktig! Ved monteringen må hullene som borres ha minst samme dybde som skruene som skal brukes ved monteringen!

5. Rens hullene for borestøv og sett i pluggene (P). Bruk en hammer for å få pluggene skikkelig på plass.

6. Få hjelp av en person for å holde festet mens du fester de medfølgende treskruene (Q) og skivene (R) i pluggene.

7. Påse at skruene blir dratt til skikkelig, men ta hensyn til veggens materialer. Kontroller festets opphenging ved å forsiktig belaste det med samme vekt som TV-apparatet har, før TV-en monteres på festet.

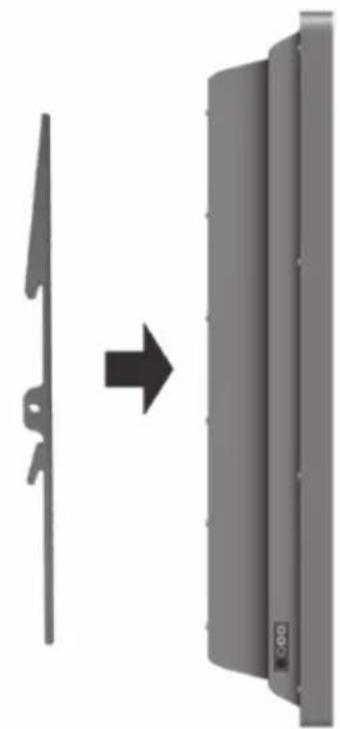

Montering av festearmene på TV-en

Viktig! Vær forsiktig ved montering av TV-apparatet på veggfestet. Unngå å legge TV-apparatet med bildeflaten ned, da dette kan skade denne flaten. Plasma-TV må ikke helles mer enn det som er anbefalt.

1. Kontroller TV-apparatets bakside. Dersom baksiden er plan kan du bruke de korte skruene. Hvis baksiden ikke er plan, må de lengre boltene brukes sammen med distansehylsene.

1. Bruk noen av de medfølgende skruene for å feste festearmene på TV-apparatets bakside. Flere forskjellige typer skruer ligger ved da innfestingen kan variere fra fabrikat til fabrikat av TV-apparatene.

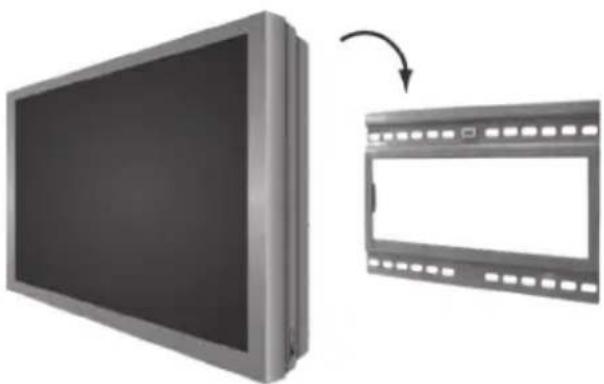

Opphenging av TV-apparatet på veggfestet

1. Få hjelp av en person til å plassere TV-apparatet på veggfestet. Ikke slipp TV-en før du har forvisset deg om at det er korrekt montert. Slipp TV-apparatet forsiktig og forsikre deg om at det er riktig festet.

1. Slå inn sikkerhetslåsen på hver av festearmene for å forhindre at TV-apparatet løftes av uønsket. En hengelås kan brukes for å låse TV-apparatet slik at det ikke kan løftes opp.
