ML-P13 - Seinäkiinnike Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinäkiinnike plasma- tai LCD-TV:lle
Tuotemerkki	Clas Ohlson
Malli	ML-P13
Yhteensopivat TV-koot	Ei määritelty; varmista, että seinä kestää TV:n painon
Asennuspinnat	Puurunkoiset seinät ja betoniseinät
Mukana tulevat pultit	M4x12, M4x30, M5x12, M5x30, M6x12, M6x35, M8x12, M8x40 (4 kutakin), vastaavilla lukituslaikoilla
Välikelevyt	Pienet (x4) ja suuret (x4)
Aluslaatat	M6-aluslaatta (x4) ja M6-aluslaatta (x6) seinäruuveille
Seinäruuvit	10 mm tulpat (x6)
Puuruuvit	M8x60 (x6)
Vatupassi	Sisäänrakennettu kiinnikkeeseen
Turvalukitus	Taitettavat varret ja lukitusmahdollisuus riippulukolla
Materiaali	Metalli
Poranterän koko	6 mm puulle, 10 mm betonille
Asennus	Kahden henkilön suositus painaville TV:ille
Hävittäminen	Noudata paikallisia määräyksiä
Asiakastuki	www.clasohlson.co.uk

Usein kysytyt kysymykset - ML-P13 Clas Ohlson

Mitä televisioita tämä seinäkiinnike tukee?

Tämä seinäkiinnike on suunniteltu plasma- ja LCD-televisioille. Painorajaa ei ole erikseen ilmoitettu, joten varmista, että seinä kestää kiinnikkeen ja television yhteispainon.

Voinko asentaa tämän kipsilevyseinälle?

Kipsilevyseinille, joissa ei ole puisia runkotolppia, sinun on käytettävä kipsilevyankkuria (ei sisälly) ja sopivia ruuveja. Ohjeissa suositellaan asennusta puisten runkotolppien kohdalle, jos mahdollista.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset ristipääruuvimeisselin, väänninavaimen 13 mm hylsyllä, porakoneen (iskuporakone betonille) ja poranterät: 6 mm puulle tai 10 mm betonille.

Miten kiinnitän kiinnikkeen betoniseinään?

Käytä mukana tulevaa 10 mm betoniporanterää porataksesi kuusi reikää vähintään ruuvien syvyyden verran. Aseta tulpat (P), ja pyydä sitten joku auttamaan kiinnikkeen pitämisessä paikallaan, kun asetat puuruuvit (Q) ja aluslaatat (R). Varmista, että ruuvit ovat tiukalla, mutta eivät vahingoita seinää.

Miten kiinnitän TV-varret television takaosaan?

Tarkista television takapuoli. Jos se on tasainen, käytä lyhyempiä pultteja. Jos takapuoli on epätasainen, käytä pidempiä pultteja välikelevyjen kanssa. Valitse sopiva ruuvikoko (M4, M5, M6, M8) ja pituus mukana tulevasta valikoimasta.

Onko kiinnikkeessä vatupassi?

Kyllä, vatupassi on sisäänrakennettu seinäkiinnikkeeseen, jotta voit vaaitella sen asennuksen aikana.

Miten varmistan, ettei televisio putoa?

TV:n asennuksen jälkeen taita alas turvalukitus kummassakin varressa. Voit myös käyttää riippulukkoa lukitaksesi varret, mikä estää tahattoman irtoamisen.

Onko turvallista asentaa televisio yksin?

Ei. Turvallisuuden ja vahinkojen välttämiseksi pyydä aina joku auttamaan, kun nostat ja asennat television kiinnikkeeseen.

Mitä jos porausreiät ovat väärässä kohdassa?

Mittaa ja merkitse huolellisesti käyttäen vatupassia. Kiinnikettä voidaan säätää vaakasuunnassa ennen porausta. Jos teet virheen, saatat joutua täyttämään reiän ja aloittamaan uudelleen; varmista, että kiinnike on edelleen tukevasti ankkuroitu.

Miten hävitän tämän tuotteen?

Noudata paikallisia määräyksiä elektroniikka-/metallituotteiden hävittämisessä. Jos olet epävarma, ota yhteyttä kuntaasi tai käy valmistajan verkkosivustolla saadaksesi ohjeita.

KÄYTTÖOHJE ML-P13 Clas Ohlson

Seinäkiinnike plasma-/LCD-televisiolle Tuotenumero 38-2357, malli ML-P13

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

1. Varmista, että olet luettuasi ymmärtänyt ohjeet kokonaisuudessaan.
2. Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se kestää kiinnikkeen ja television yhteispainon.
3. Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota seinäkiinnikkeeseen ilman toisen henkilön apua. Saatat vahingoittaa itseäsi tai laitteistoa, jos yrität asentaa television yksin.
4. Noudata television omia suosituksia asennuksen ja ilmanvaihdon suhteen. Lue television käyttöohje.

Kiinnikkeen asennus

Esivalmistelut

Tarvittavat välineet

• Ruuvitaltta (Phillips)
• Räikkäväännin, 13 mm:n hylsy
• Porakone (iskuporakone, jos kyseessä on betoniseinä)
• Porat (6 mm ja 10 mm)

Asennussarjan sisältö

(A) M4x12 Pultti (x4) (B) M4x30 Pultti (x4) (C) M4 Lukituslevy (x4)
(D) M5x12 Pultti (x4) (E) M5x30 Pultti (x4) (F) M5 Lukituslevy (x4)
(G) M6x12 Pultti (x4) (H) M6x35 Pultti (x4) (I) M6 Lukituslevy (x4)
(J) M8x12 Pultti (x4) (K) M8x40 Pultti (x4) (L) M8 Lukituslevy (x4)
(M) Välirengas, pieni (x4) (N) Välirengas, iso (x4) (O) M6 Aluslevy (x4)
(P) Tulppa 10 mm (x6) (Q) Puuruuvi M8x60 (x6) (R) Aluslevy (x6)

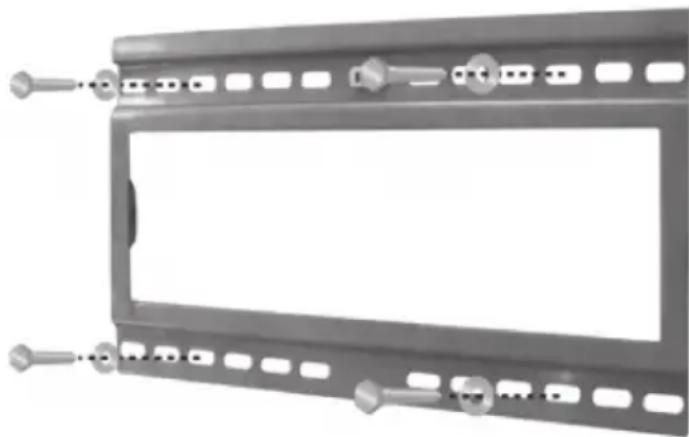

Asennus puuseinään

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse tukeva seinä, jolle televisio asennetaan.

2. Sijoita seinäteline siten, että teline on kahden koolingin kohdalla. Käytä puuruuveja puukoolinkeihin. Muissa kipsiseinän kiinnityskohdissa tulee käyttää kipsilevyankkureita (eivät sisälly) ja ruuveja käyttää.

3. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on vaakasuora libelli, jonka ilmakuplasta on apua.

4. Merkitse seinään paikat neljälle tai useammalle ruuville television painosta riippuen. Kiinnitä televisio yhteen tai useampaan koolaukseen, jos televisio on painava.

5. Poraa tarvittaessa ensin 6 mm:n poralla tekemiesi merkintöjen kohdille.

6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä puuruuvit (Q) aluslaattoineen (R) poraamiisi reikiin.

7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile kiinnikkeen kantavuutta televisiota vastaavalla painolla.

Asennus betoniseinään

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse tukeva seinä, jolle televisio asennetaan.
2. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on vaakasuora libelli, jonka ilmakuplasta on apua.
3. Merkitse seinään paikat kuudelle ruuville.
4. Poraa 10 mm:n betoniporalla tekemiesi merkintöjen kohdalta. Tärkeää! Huomioithan seinäkiinnikettä asentaessasi, että porattavien reikien tulee olla vähintään yhtä syviä kuin asennuksessa käytettävien ruuvien pituus!
5. Poista porauksesta aiheutunut pöly ja työnnä tulpat (P) reikiin. Lyö tulpat vasaralla pohjaan asti.
6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä puuruuvit (Q) aluslaattoineen (R) tulppiin.
7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile kiinnikkeen kantavuutta televisiota vastaavalla painolla.

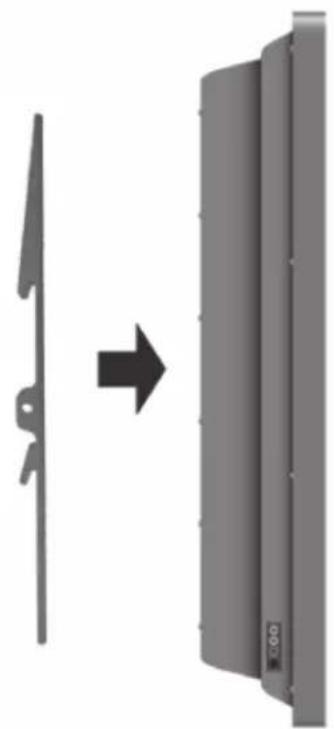

Kiinitysvarsien asennus televisioon

Tärkeää! Ole varovainen asentaessasi televisiota kiinnikkeeseen. Vältä sijoittamasta televisiota kuvapinta alaspäin. Kuvapinta saattaa vioittua. Varmista myös, että plasmatelevision kallistuskulma on sallituissa lukemissa.

1. Katso television takapuolelle. Jos takapuoli on litteä, voit käyttää lyhyitä ruuveja. Käytä pitkiä pultteja ja välirenkaita, jos takapuoli on kaareva.

1. Kiinnitä kiinnitysvarret television takaosaan pakkauksen ruuveilla. Pakkauksessa on monta erityyppistä ruuvia eri televisiomerkkien varalle.

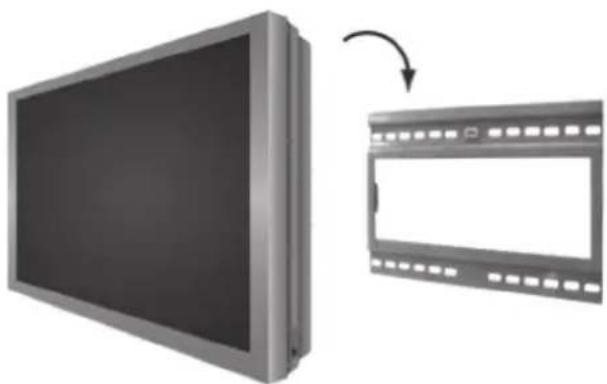

Television kiinnitys seinäkiinnikkeeseen

1. Pyydä toista henkilöä avuksi, kun kiinnität television seinäkiinnikkeeseen. Älä päästä otetta televisiosta ennen kuin se on seinäkiinnikkeessä kunnolla kiinni. Päästä varovaisesti ote televisiosta, ja varmista, että seinäkiinnike on oikein asennettu.

1. Taita kummankin kiinnitysvarren turvalukitus kiinni, jotta televisiota ei saisi vahingossa nostettua paikoiltaan. Voit myös asentaa riippulukon, jotta televisiota ei voida nostaa paikoiltaan.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.
