BRUKSANVISNING FDS 12DV HITACHI

1. Demontering av batteriet

2. Montering av batteriet

a	Skruestørrelse
0,8 mm	4 mm

1. Sekskantmuffe (til møtrikker og bolte)

Muffe Nr. Skruestørrelse
7	4
8	5
10 6 mm

6. Af- og påmontering af bits

Information om luftbåren støj og vibration.

1. Hold arbeidsområdet rent og rydding. Rot og skitt giør at ulykker kan inntreffe.

2. Unngå farlige omgivelser. Ikke utsett elektroverk- tøyet og ladeapparatet for regn. Ikke bruk elektroverktøy eller ladeapparat i fuktige eller våte omgivelser. Hold arbeidsområdet godt opplyst. Bruk aldri elektroverktøyet og ladeapparatet nær materialer som kan ta fyr eller som kan eksplodere. Bruk ikke verktøyet i nærheten ar brennbare væsker eller gasser.

3. Hold barn unna. Alle besøkende bør holdes på god avstand fra arbeidsområdet.

4. Lagring av maskin og ladeapparat som ikke er i bruk. Både elektroverktøyet og ladeapparatet bør lagres tørt og, høyt oppe, eller kan låses inne, slik at barn ikke kan få tak i utstyret. Oppbevar elektroverktøyet og ladeapparatet på et sted der temperaturen er lavere enn 40°C.

5. Overbelast ikke maskinen. Den vil gjøre jobben både bedre og sikrere med den hastigheten den er konstruert for.

6. Bruk riktig elektroverktøy. Press ikke en liten maskin eller tilkoplet utstyr til å gjøre jobben til en kraftig maskin.

7. Baruk passende klær. Gå ikke med løse klesplagg eller smykker som kan sette seg fast i bevegelige deler. Det anbefales å benytte hansker og fottøy av gummi ved arbeid utendørs.

8. Bruk vernebriller med de fleste maskiner, og dessuten ansikts-eller støvmaske dersom arbeidsoperasjonen er støvende.

9. Mishandle ikke ledningen. Bær aldri ladeapparatet etter ledningen, og dra heller aldri i ledningen for å få støpselet ut av stikkontakten. Hold ledningen borte fra varme, olje og skarpe kanter.

10. Fest arbeidsstykket med klemmer eller skrustikke. Det er sikrere enn å bruke hånden, og det gir deg begge hender fri til å betjene maskinen.

11. Strekk deg aldri for langt. Stå alltid støtt med riktig fotstilling og balanse.

12. Hold alltid utstyret nøye vedlike. Sørg for at verk-tøyene er skarpe, og rengjør dem godt for å oppnå best og sikrest mulig ytelse. Følg instruksjonene for smøring og skifting av tilbehør.

13. Når ladeapparatet ikke er i bruk, ved service eller inspeksjon, ta støpselet ut ar stikkontakten.

14. Fjern chuckjusteringsnøklene. Gjør det til en vane å kontrollere at nøklene er fjernet fra maskinen før du starter den.

15. Unngå tilfeldig start av maskinen. Bær ikke maskinen med fingrene på strømbryteren.

16. Bruk kun det ladeapparatet som er spesifisert. Bruk aldri et annet ladeapparat enn det som er oppgitt. Dette er for å unngå ulykker.

17. Benytt kun originale Hitachi reservedeler.

18. Ikke bruk elektroverktøyet og ladeapparatet til andre formål enn de som er oppgitt i bruksanvisningen.

19. For å være sikker på at elektroverktøyet og ladeapparatet fungerer som de er konstruert til, må en ikke fjerne monterte deksler og skruer.

20. Kontakt et autorisert serviceverksted dersom det oppstår feil på elektroverktøyet eller ladeapparatet.

21. Bruk alltid ladeapparatet med den spenningen som er oppgitt på navneplaten.

22. Berør ikke bevegelige deler eller tilbehør med mindre strømkilden er koplet fra.

23. Lad alltid batteriet før bruk.

24. Benytt aldri andre typer batteri enn det som er spesifisert. Kople aldri til et vanlig tørrbatteri, et annet oppladbart batteri enn det som er spesifisert, eller et bilbatteri.

25. Benytt aldri en transformator med booster.

26. Lad aldri batteriet fra en motorelektrisk generator eller likestrøm.
27. Utfør alltid ladeoperasjonen innendørs. På grunn av at ladeapparatet og batteriet varmes litt opp under ladingen, utfør ladeoperasjonen på et sted som ikke er utsatt for direkte sollys, der fuktigheten er liten, og hvor ventilasjonen er god.
28. Når en arbeider på et sted som er høyt oppe må en være oppmerksom på aktiviteter som pågår nedenunder. Før du starter, se etter at det ikke befinner seg folk under arbeidsområdet.

FORHOLDSREGLER FOR OPPLADBAR BATTE-RIDREVET BORMASKIN

1. Lad batteriet ved temperatur på mellom 10\~40°C. Er temperturen mindre enn 10°C vil det resultere i overlading, noe som er farlig. Batteriet kan ikke lades ved høyere temperatur enn 40°C. Den beste temperaturen for lading er mellom 20\~25°C.
2. La ikke ladeapparatet stå på kontinuerlig. Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før den neste opp-ladingen av et batteri tar til.
3. Ikke lad batteriet i mer enn 2 time. Batteriet er fullt oppladet etter ca. en time, og ladingen bør stoppes når en time har gått siden ladingen begynte. Dra ladeapparatets støpsel ut av stikkontaktem.
4. Ikke la fremmedlegemer falle nedi hullet for til-kopling av det oppladbare batteriet.
5. Demonter aldri det oppladbare batteriet og ladeapparatet.

TEKNISKE DATA

ELEKTROVERKT∅Y

Modell FDS12DV
Tomgangshastighet (lav/høy)			0–290/0–900/min.
Kapasitet	Boring	Tre 18 mm
		Metall Stål: 10	mm, Aluminium: 10 mm
	Skruing	Maskinskruer 6	mm
		Treskruer	5,5 mm (diameter) · 63 mm (lengde) (Dette er et foreløpig hull.)
Oppladbart batteri (FEB12) Ni-Cd Batteri. 12 V
Vekt 1,6 kg

LADEAPPARAT

Modell UC12SC
Ladetid Omkring 1 time (ved 20°C)
Ladespenning 12 V
Vekt 1,4 kg

1. Aldri kortslutt det oppladbare batteriet. Kortslutter en batteriet vil det resultere i stor elektrisk strøm og overopphetning. Det vil føre til forbrenning eller skade av batteriet.
2. Ikke forsøk å brenne et kassert batteri Dersom batteriet brenner, kan det være det ek- sploderer.
3. Sjekk om der er skjulte elektriske ledninger i vegg, gulv eller tak før du borer.
4. Bring et batteri som det ikke lenger er mulig å lade tilstrekkelig slik at det kan gi strøm lenge nok, til forretningen der det ble kjøpt. Ikke kast det oppbrukte batteriet.
5. Bruk av et utladet batteri vil skade ladeapparatet.
6. Det må ikke føres gjenstander inn i ladeapparatets ventilsjonshuller. Dersom metall eller brennbare gjenstander føres inn i ladeapparatets ventilasjonshuller kan det føre til elektrisk sjokk eller ødelagt ladeapparat.
7. Når et drillbor monteres på en chuck som ikke er utstyrt med nøkkel, må muffen strammes forsvarlig.

Hvis muffen ikke er stram nok, kan boret gli eller falle ut og på den måten reslutere i personskade.

STANDARD TILBEH∅R

FDS12DV
	1 Plussbits (Nr.2 × 50L)....12 Minusbits (4mm × 50L)....13 Ladeapparat (UC12SC)....14 Plastetui....1

Standardutstyret kan endres uten nærmere varsel.

TILLEGGSUTSTYR......selges separat

1. Batteri (FEB12)

a Skruestørrelse
0,8 mm 4 mm

1. Piper (for mutrer og bolter)

Pipe Nr. Skruestørrelse
7	4
8	5
10 6 mm

Pipe No

Tilleggsutstyret kan endres uten nærmere varsel.

BRUKSOMÅDER

Olskruing og fjerning av maskinskruer, treskruer og skruer med foresenket hode etc...

○Boring i forskjellige metaller.

○Boring i forskjellige tresorter.

ISETTING/FJERNING AV BATTERI

1. Fjerning av batteri

Hold godt fast i håndtaket og skyv batteriets sperrehake for å fjerne batteriet (Se Fig. 1 og 2). ADVARSEL

Pass på at batteriet ikke kortslutter.

1. Isetting av batteri

Sett i batteriet og sørg for at polene vender riktig vei (se Fig. 2).

LADING

Før du går i gang med å bruke det oppladbare elektroverktøyet, lad opp batteriet i henhold til følgende instruksjoner.

1. Plassèr batteriet i ladeapparatet. Det skal plasseres slik at navneplaten peker mot ladeapparatets venstilasjonshull.

Dytt batteriet helt til det berører bunnplaten. (Se Fig. 1 og 2)

1. Kopl støpselet fra ladeapparater til en stikkontakt. Når en kopler til ladeapparatets støpsel vil ladeapparatet slås på (pilot-lyset tennes).

OBS

Hvis pilotllyser ikke tennes dras støpslet ut av stikkontakten.

Sjekk deretter batteriets monteringsposisjon.

Omkring én time er nødvendig for å lade batteriet fullt opp ved ca. 20°C. Pilot-lyset slår seg av automatisk for å indikere at batteriet er fullt oppladet. MERK

Ladetiden kan variere avhengig av omgivende temperatur og inngangsspenning.

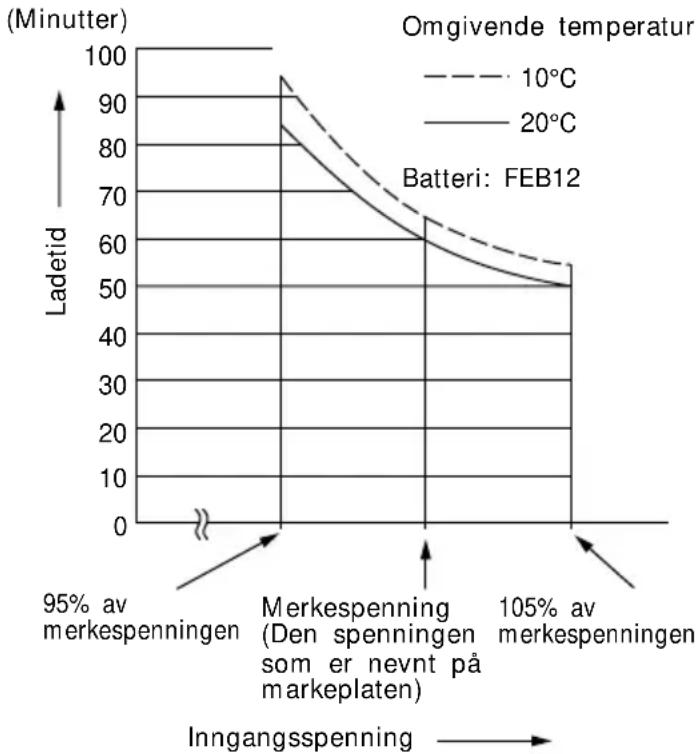

Eksempel på forholdet mellom inngangsspenning og ladetid er vist i Fig. 11.

Ladetiden minker hvis omgivende temperatur og inngangsspenning er høy, og øker hvis den er lav.

Fig 11 Forholdet mellom inngangsspenning og ladetid OBS

Dersom batteriet er overopphetet p.g.a. at det har vært utsatt for direkte sollys el.l., kan det være at varsellampen ikke lyser, som den skal, når ladingen påbegynnes.

Kjøl i så fall batteriet først, og start ladingen deretter.

1. Ta ladeapparaters ledning ut av vekselstrømskontakten.
2. Ta godt tak i ladeapparatet og trekk ut batteriet.

F∅R BRUKEN STARTER

1. Forberedelse og sjekk av arbeidsomgivelsene.

Vær nøye med at arbeidsomgivelsene er velegnet ved å følge forskriftene.

HVORDAN BRUKE MASKINEN

ADVARSEL:

Før batteriene installeres, pass på at strømbryteren står i nøytral posisjon. (Se Fig. 4)

1. Sjekk hviken stilling justeringsringen står i (Se Fig. 5) Skrustyrken på dette apparatet kan justeres med justeringsringens posisjon.
   (1) Brukes maskinen som skrutrekker settes den hvite streken på justeringsringen på et av tallene fra "1" til "5" på maskinroppen.

(2) Brukes maskinen som bormaskin, må en sette den hvite streken så det kommer like overfor bormerket "###" (Se Fig. 5).

ADVARSEL

○Sett den hvite streken overfor et av tallene eller bormerket.

2. Justering av skrustyrken

(1) Skrustyrken

Skkrustyrken bør stemme overens med diameteren på skruen. Når den er for sterk kan det være at skruen brekker eller at skruhodet skades. Vær nøye med å justere skrukraften i henhold til skruediameteren.

(2) Indikering av skrustyrken

Skrustyrken bør endres avhengig av typen skrue og typen materiale skruen skal skrus i. På framdelen av maskinkroppen finnes en del markeringer som skal hjelpe med å stille inn den riktige skrustyrken. Nummerene "1", "2", "3", "4", og "5". Minst kraft oppnås på en stiller inn på "1"-stillingen, så øker kraften med økende tall. (Se Fig. 5).

(3) Justering av skrustyrken

Drei justeringsringen og still den på ett av tallene. Juster skrustyrken slik at hvis styrken er for stor, stilles det inn på et nummer lavere og hvis styrken er for liten stilles det inn på et nummer høyere.

ADVARSEL

Det kan være at motorrotasjonen låses slik at den stanser mens maskinen brukes som vanlig bormaskin. Når du bruker maskinen må du være forsiktig så motoren ikke låses.
○Dersom en hamrer to lenge kan det hende at skruen ødelegges på grunn av for mye stramming.

3. Hvordan endre rotasjonshastigheten

Bruk omskifterbryteren til å endre rotasjons-hastigheten. skyv omskifterbryteren i pilens retning. (Se Figs. 6 og 7)

Når omskifterbryteren står i stillingen "L" roterer maskinen med lav hastighet. Når bryteren settes i stillingen "H" roterer maskinen med høy hastighet.

ADVARSÉL

ONår du skal endre hastigheten med omskifterknappen; se etter at strømbryteren er fastlåst i avstillingen. Dersom en skifter hastighet mens motoren er i gang vil det skade girene.
○ Når omskifterbryteren stilles inn på "H" (høy hastighet) og justeringsringen står på "4" eller "5", kan det forekomme at clutchen ikke flytter seg og at motoren sperres. Still i så fall omskifterbryteren på "L" (lav hastighet).
○ Dersom motoren låses, slå av strømmen øyeblikkelig. Hvis motoren blir værende låst en stund kan det føre til at motoren eller batteriet brenner sammen.

4. Virkefelt og forslag for bruken

Bruksområde for forskjellige typer arbeid basert på denne maskinens mekaniske oppbygging er oppgitt i den følgende tabellen:

Tabell 1

Arbeid Bruksområde Forslag
Boring	Tre: 18 mm	Bruk maskinen til boring.
	Stål: 10 mm
	Aluminium: 10 mm
Skruing	Maskinskruer: 6 mm	Bruk bits og piper som passer til skruens diameter
	Mutrer: 5 mm
	Treskruer: 5,5 mm (diameter) · 45 mm (lengde)	Bruk etter å ha boret et forberedende hull først.

5. Hvordan velge riktig skrukraft og rotasjonshastighet

Tabell 2

Bruksområde		Justeringsrin-gens posisjon	Rotasjonshastighet (skifteknappens innstilling)
			L(Lav hastighet)	H(Høy hastighet)
Skruing	Maskinskrue	1-5	For 4 mm eller med mindre diameter	For 5 mm eller skruer med større diameter
	Treskrue	1-5	For 3,5 mm eller skruer med mindre nominell diameter	For 3,8 mm eller skruer med større nominell diameter
Boring	Tre		For 10 mm eller større diameter	For 10 mm eller mindre diameter
	Metall		For boring med et bor som er beregnet for boring i jern.	——

ADVARSEL

De eksemplene som er vist i tabell 2 bør regnes for å være generelle standarder. I preaksis finnes mange ulike typer skruer og materialer. Det er selvsagt nødvendig å justere i samsvar med de faktiske forhold.

6. Montering og demontering av borbitt.

(1) Montering

Når borbitt e.l. er montert i borechuck uten nøkkel, ta fatt i ringen og stram muffen ved å vri den mot høyre (med klokken, sett forfra). (Se Fig. 8)

○ Hvis muffen løsner under bruk må den strammes på nytt. Strammingseffekten øker när muffen strammes.

(2) Demontering

Ta dodt tak i ringen og løsne muffen ved å vri den mot venstre (mot klokken, sett forfra.) (Se Fig. 4)

ADVARSEL

Hvis det er vanskelig å skru muffen av, festes det monterte verktøyet i en skruestikke etc., still clutchfunksjonen inn på 1–3 og drei muffen motsatt klokkeretning mens clutchen går.

MERK

Drivstykkene kan fjernes ved å trekke de framover. Etter at drivstykkene er benyttet, pass på at de er skikkelig festet til hovedenheten igjen. (Fig. 9)

7. Se etter at batteriet er riktig montert.

8. Sjekk hvilken retning maskinen roterer i.

Når velgerspaken er statt i (R)-stilling vil maskinen rotere i klokkeretning sett fra drillens bakside. Når den setts i (L)-stillingen roterer maskinen motsatt klokkeretnin. (Se Fig. 5.) ((L)-merket og (R)-merket er plassert på maskinkroppen.)

ADVARSEL:

Pass på at strømbryteren vris skikkelig til, om den ikke vris ordentlig på plass, kan det hende at drillen ikke rotere selv om bryteren er skrudd på.

Når du trykker inn starbryteren begynnen motoren å rotere. Når startbryteren slippes, stopper motoren.

○Boremaskinens rotasjonshastighet kan reguleres trinnløst med trykket på startbryteren. Hastigheten er lav när bryteren trykkes lett inn, og øker etterhvert som trykket ørek.

MERK

1. Inspeksjon av bor og skrutrekkerbits

Dersom boret eller skrutrekkerbitsen er slitt eller sløv vil det gå ut over effektiviteten og kan også forårsake motortrøbbel. Slip eller erstatt verktøyet så snart slitasje merke.

2. Inspeksjon av monteringsskruene

Inspiser alle monteringsskruene med jevne mellomrom og se etter at de er ordentlig skrudd til. Hvis noen av skruene er løse, skru dem fast øyeblikkelig. Dersom en ikke gjør dette, kan det føre til alvorlig risiko.

3. Rengjøring av maskinens overflate

Når det er kommet flekker på boremaskinen, tørk den med en myk, tørr klut, eller en klut som er fuktet med såpevann. Bruk ikke oppløsninger med klor, bensin eller malingstynnere på grunn av at disse oppløser plastikk.

4. Lagring

Oppbevar boremaskinen på et sted der temperaturen er mindre enn 40°C og ute av barns rekkevidde.

NB

På grunn av Hitachis kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette heftet endres uten forvarsel.

Informasjon angående luftstøy og vibrasjon.

De målte verdier ble fastsatt i samsvar med EN50144.

Typisk A-veiet lydtrykksniva overstiger ikke 70 dB (A). Bruk hørselvern.

Typisk veiet rot betyr at kvadratisk akselerasjonsverdi ikke overstiger 2,5 m/s ^2 .
