Merke	TecLime
Modell	TGH-6204
Produkttype	Gass- og elektrisk varmeapparat
Gasstype	Propan-butan
Gasstrykk	28-30 mbar
Maksimal gassflaskevekt	15 kg
Varmekapasitet (gass)	1300 W (min), 2700 W (med), 4100 W (max)
Elektrisk varmeeffekt	1800 W (900+900 W)
Elektrisk spenning	230V/50Hz
Tenning	Piezoelektrisk
Sikkerhetssystem	Oksygensviktsystem (ODS)
Vifte	Ja (Elektrisk modus)
Kontroller	Gassreguleringsknapp, Elektriske brytere
Minste romstørrelse	15 m³ (anbefalt 85 m³ for stuer)
Ventilasjonskrav	Minst 100 cm² åpning til utsiden
Minste avstand til brennbare materialer (front)	2.0 m
Material sammensetning	Jern, Aluminium, Messing, Plast, Gummi, Keramikk
Garanti	24 måneder

Ofte stilte spørsmål - TGH-6204 TecLime

Hvilken type gass bruker TGH-6204?

Varmeapparatet bruker propan-butan gass med et trykk på 28-30 mbar. Maksimal gassflaskevekt er 15 kg.

Kan TGH-6204 brukes som et elektrisk varmeapparat?

Ja, TGH-6204 har en elektrisk varmemodus med to elementer (900+900 W, totalt 1800 W) og en vifte. Det er en bryter for å velge gass- eller elektrisk oppvarming.

Hvilke sikkerhetsfunksjoner har TGH-6204?

Den inkluderer et oksygensviktsystem (ODS) som automatisk stenger av gassen hvis oksygenivået synker, og en piezoelektrisk tenning. Varmeapparatet har også en frontgrill for å forhindre brannskader.

Hva er minste romstørrelse som kreves for sikker drift?

Minste romstørrelse er 15 m³. For stuer anbefales et volum på 85 m³. Rommet må være godt ventilert, med minst 100 cm² friskluftinntak.

Hvordan sjekker jeg for gasslekkasjer?

Steng gassflasken, slukk flammer, åpne vinduer og slå av elektriske enheter. Lag såpevann og pensle det på alle koblinger. Bobler indikerer lekkasje. Stram til koblinger hvis det er trygt, eller ring en fagperson.

Kan jeg bruke TGH-6204 på soverom eller bad?

Nei, bruksanvisningen advarer eksplisitt mot å bruke varmeapparatet på bad, soverom eller i fritidskjøretøyer på grunn av risiko for giftige gasser og utilstrekkelig ventilasjon.

Hvordan rengjør og vedlikeholder jeg varmeapparatet?

Slå av og la den avkjøles helt. Rengjør yttersiden med en myk klut fuktet med vann og mildt vaskemiddel. Inspiser jevnlig ODS for støv og sjekk gummislangen og pakningen. Få den utført årlig service av en fagperson.

Hva skal jeg gjøre hvis jeg lukter gass?

Steng gassflasken umiddelbart, slukk alle flammer, åpne vinduer for ventilasjon, slå av elektriske enheter, og ikke bruk noen brytere. Forlat området og kontakt en fagperson.

Er TGH-6204 trygg å bruke i godt isolerte rom?

Ja, men bruksanvisningen anbefaler å la et vindu eller en dør stå litt på gløtt (ca. 2,5 cm) for å sikre tilstrekkelig ventilasjon, spesielt i godt isolerte eller trekkfrie rom og i høyder over 1500 meter.

Hva er garantitiden og hva dekker den?

Varmeapparatet leveres med 24 måneders garanti fra kjøpsdato, som dekker material- eller produksjonsfeil. Den dekker ikke skader som følge av feil bruk, feil gasstype eller endringer utført av tredjeparter.

BRUKSANVISNING TGH-6204 TecLime

H. Rengøring og vedligeholdelse 6

I. Opbevaringsanvisninger....7

J. Garantibetingelser 7

A. Før du begynner....14

B. Advarsler 14

C. Slik setter du sammen gassovnen 15

D. Slik plasserer du gassovnen 16

E. Slik bruker du gassovnen 16

F. Slik sporer du gasslekkasjer 17

G. Elektrisk Varmere (bare TGH-6204) 17

H. Slik rengjør og vedlikeholder du ovnen....17

1. Slik oppbevarer du gassovnen når den ikke er i bruk....18

J. Garantibegrensninger 18

NO Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon.

H. Rengøring og vedligeholdelse

Skær gummislangen over, og sørg derudover for at jerne alle farlige dele, hvis børn skal lege med den.

Denne gassovnen trenger en viss plass og ventilasjon for at den skal være trygg å bruke. Se avsnitt D for mer informasjon. I tillegg må du alltid la en dør eller et vindu stå på gløtt (± 2,5 cm). Vi anbefaler at du også gjør dette i godt isolerte eller trekkfrie rom og/eller på steder som er mer enn 1500 meter over havet.

For å bruke denne gassovnen trenger du en slange og en regulator. Spør din nærmeste gassforhandler dersom du er usikker på noe.

Denne ovnen må plasseres som beskrevet i avsnitt D, og advarslene i avsnitt B må tas til følge.

Spesiikasjoner:

Gass varmer	TGH-4204	TGH-6204
Gasstype:	Propane-Butane	Propane-Butane
Trykk:	28-30 mbar	28-30 mbar
Kammer for gassbeholder: maksimalt	15 Kg max	15 Kg max
Piezoelektrisk tenner	Ja	Ja
Sikkerhetssystem: atmosfærisk analysator (Oxygen Depletion System, ODS)	Ja	Ja
Varmeeffekt max	4100 W	4100W
Varmeeffekt middels	2700 W	2700 W
Varmeeffekt min	1300 W	1300 W
Elektrisk Varmer	Nei	Ja
Vifte	Nei	Ja
Spenning	Nei	230V/50Hz
Effekt	Nei	1800 W (900+900 W)

Denne ovnen er utarbeidet i henhold til EN 449:2002-standarden samt gjeldende rådsdirektiv om gassaparater (GAD) 90/396/EEC som sist revidert ved direktiv 93/68/EEC.

B. Advarsler

• Les bruksanvisningen før du bruker ovnen.
• Installer ovnen kun i samsvar med alle lokale forskrifter, lover og standarder.
• Plasser ovnen i henhold til instruksene i avsnitt D i denne bruksanvisningen.
• Denne ovnen er produsert i henhold til CE-sikkerhetsstandardene. Vær likevel forsiktig ved bruk av denne ovnen, som med alle andre varmeapparater.
• Ikke bruk denne ovnen som sentralfyring. Denne ovnen er kun laget for å avgi tilleggsvarme.
• Bruk denne ovnen kun på tørre, støvfrie steder, og helst ikke i bobiler eller andre fritidskjøretøy.
• Se til at riktig gass blir brukt, og at gassbeholdere ikke utsettes for varme eller drastiske temperaturforandringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted
• Bruk alltid godkjent lavtrykksregulator som passer til ovnen. Ta kontakt med din nærmeste forhandler dersom du lurer på noe.
• Bruk ovnen kun i godt ventilerte rom, slik at gassene som oppstår ved tenning blir blandet ut med frisk luft.
• Bruk aldri ovnen på steder der det kan forekomme skadelige gasser eller damper (som for eksempel eksosgass eller malingsdunst).
• Plasser ovnen i trygg avstand fra brennbare materialer for å redusere brannfaren.
• Vær oppmerksom på at ovnen blir svært varm når den er i bruk. Det er svært brannfarlig å dekke til ovnen. Unngå å komme borti grillen.

• Ikke lytt ovnen mens den er på eller fortsatt er varm.

• Ikke bytt gassbeholderen eller gjør i stand ovnen mens den er på eller fortsatt er varm.

• Ikke stikk hender, fingre eller gjenstander inn i ovnens åpninger.
• Se til at personer og dyr holder trygg avstand fra varmeelementet for å unngå skader og brann.
• Vær for sikkerhets skyld ekstra oppmerksom når det beinner seg barn i nærheten av ovnen, akkurat som med alle andre varmeapparater.
• Forsikre deg om at barn alltid er oppmerksomme på at det er en påskrudd ovn i nærheten.
• Ta aldri av grillen på forsiden av ovnen. Denne grillen beskytter gassbrenneren og reduserer risikoen for brann og skader.
• Steng alltid gassbeholderen etter bruk.
• Sov aldri med ovnen på.
• Ikke forsøk å reparere eller vedlikeholde ovnen selv. Overlat slikt til fagkyndige reparatører.
• Følg instruksjonene for bruk og vedlikehold som du inner i denne bruksanvisningen.
• Følg instruksene i denne bruksanvisningen dersom du skal spore en gasslekkasje.

C. Slik seer du sammen gassovnen

Merk: En gasstrykkregulator og brukerhåndboken som hører til, følger med i en egen innpakning.

1. Ta varmeovnen forsiktig ut av esken og gå over innholdet. I tillegg til selve ovnen, skal esken også inneholde:

a. bruksanvisning til gassovnen.
b. en lavtrykksregulator med slange og bruksanvisning.

Ta vare på esken og emballasjen til oppbevaring og/eller transport.

1. Fjern all ytterligere emballasje og sjekk om det finnes noen skader på ovnen. Søk kvaliisert hjelp dersom du er usikker på noe angående ovnen. Legg all emballasje utenfor små barns rekkevidde.

2. Skru ut festeskruene på baksiden av gassovnen. Ta av ovnens bakdeksel

3. Brenner effekt regulator

4. Gass Hovedventil
5. Gasslange
6. Gasstrykkregulatoren
7. Beskyttelse dexel
8. Gassbeholdere

1. Les nøye gjennom følgende før du kobler til lavtrykksregulatoren: Gassovnen skal kun tennes med LPG (kondensert petroleumsgass) fra en gassbeholder som veier maksimalt 15 kg. Koble til lavtrykksregulatoren med en fast kalibrering på maksimalt 30 mbar, som i henhold til EN 12864:2002. Slangen skal være i henhold til nasjonale standarder. For at slangen skal være riktig koblet til, skal den festes med metallslangeklemmer i riktig størrelse. Følg bruksanvisningen som følger med lavtrykksregulatoren for å koble den riktig til ovnen.

2. Tre slangeklemmene på slangen. Fest slangen til gasskranen på lavtrykksregulatoren og gasskranen på kanten av ovnen. Stram slangeklemmene godt til med et skrujern, men ikke så hardt at du skader koblingene eller andre deler.

3. Se til at gassbeholderen er lukket og at det ikke er noen åpne lammer i nærheten før du kobler lavtrykksregulatoren til gassbeholderen. Koble til lavtrykksregulatoren som angitt i bruksanvisningen som følger med regulatoren.

1. Sett gassbeholderen inn i gassbeholderkammeret. Se til at slangen ikke vris eller kommer i klem og ikke ligger inntil noen av de varme delene av ovnen.

2. Fest det bakre gassbeholderdekselet over kammeret ved å sette de to festekrokene inn i de passende hullene i kabinettet. Skru skruene inn i baksiden av ovnen igjen.

Andre ting

1. Når du skal bytte gassbeholderen, se til at gassbeholderen er lukket (følg bruksanvisningen som følger med lavtrykksregulatoren). Vent til gassovnen er blitt avkjølt, og forsikre deg om at det ikke er noen åpne lammer eller varmekilder i nærheten.

2. Sjekk at alt er i orden med gummislangen og regulatorens pakninger. Bytt ut slangen eller pakningene dersom du er i tvil.

3. Pass på at du ikke skader tilkoblingen eller andre deler.

4. Snu aldri gassbeholderen på hodet for å bruke opp siste rest. Dette kan gjøre at lytende rester slipper ut fra beholderen og forårsaker permanente skader på ovnen.

5. Følg alltid lavtrykksregulatorens bruksanvisning når du skal koble den til eller fra.

6. Vær oppmerksom på at produsenten ikke er ansvarlig for noen personskader eller andre skader dersom du ikke følger punktene ovenfor.

D. Slik plasserer du gassovnen

1. Bruk gassovnen kun i godt ventilerte rom. Minste anbefalte romstørrelser er 85 m ^3 for stuer og 45 m ^3 for andre rom, men rommet bør aldri være mindre enn 15 m ^3 . En overlate mellom 12,5 m ^2 og 25 m ^2 anbefales for ventilasjon.

2. Bruk helst gassovnen i rom som har god nok luftsirkulasjon for vanlig antenning. Det anbefales at rommet trekker minst 100 cm ^2 utenfra for å skifte ut luften.

3. Sett alltid ovnen på en lat og stabil overlate. Plasser eller bruk aldri ovnen i baderom, soverom, kjellere, byggets øvre etasjer eller fritidsboliger.

4. Sett aldri gassovnen for nær andre varmekilder (minimum én meters avstand mellom gassovnen og andre varmekilder) eller lettantennelige/eksplosive materialer. Se til at gassovnen ikke står vendt mot gjenstander som kan ta skade eller bli brent når den er på.

5. Sett ovnen slik at varmen stråler direkte mot midten av rommet, og alltid mot et åpent område. Sørg dessuten for at fronten (varmestråledelen) må være minst 2,0 meter unna brennbare materialer, som for eksempel gardiner og sofaer.

6. Betjen aldri gassovnen mens gassbeholderen står utenfor kammeret.

E. Slik bruker du gassovnen

Bryteren for å skru gassovnen PÅ inner du øverst på ovnen.

1. Åpne gassbeholderen (ifølge bruksanvisningen som fulgte med lavtrykksregulatoren).

2. Vri reguleringsbryteren i posisjon som vist i igur 4 nedenfor. Trykk den helt inn samtidig som du trykker på knappen til den piezoelektriske tenneren. Dette vil aktivere den atmosfæriske analysatoren. Hold bryteren inne i 20 sekunder etter tenning for å holde lammen tent.

3. Slipp bryteren opp og skru den i ønsket posisjon:

4. svak - tenningsposition

5. middels

6. sterk

7. piezoelektrisk tennere

1. Lukk gassbeholderen (ifølge bruksanvisningene som følger med lavtrykksregulatoren) for å skru AV.
2. Ikke hold nede reguleringsbryteren i lenger enn 40 sekunder.
3. Flytt aldri ovnen när den er på og/eller varm.

F. Slik sporer du gasslekkasjer

Følg denne punktlisten dersom du tror det har oppstått en gasslekkasje.

1. Lukk gassbeholderen (ifølge bruksanvisningen som følger med regulatoren).
2. Slukk alle åpne lammer.
3. Sørg for god luftsirkulasjon ved å åpne vinduer.
4. Skru av alle elektriske innretninger, som for eksempel lamper.
5. Fyll en bøtte med såpevann.
6. Åpne gassbeholderen (ifølge bruksanvisningen som følger med regulatoren).
7. Stryk såpevann over alle koblinger og pakninger på gasskretsen.
8. Dersom det har oppstått en gasslekkasje, vil vannet boble der det lekker.
9. Lukk gassbeholderen (ifølge bruksanvisningen som følger med regulatoren) dersom du inner en lekkasje.
10. Stram koblingene og metallringene ved koblingspunktet som lekker.
11. Åpne gassbeholderen (ifølge bruksanvisningen som følger med regulatoren) og gjenta punkt 7-10.

Søk fagkyndig hjelp dersom ovnen fortsatt lekker gass.

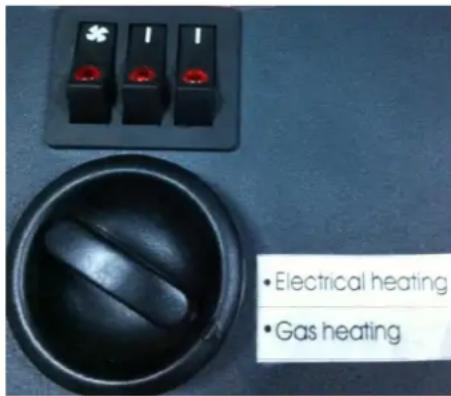

G. Elektrisk Varmere (bare TGH-6204)

Elektrisk varmesystem er designet for infrarød stråling teknologi. Selv om det brukes i en utette stort rom vil effektiviteten være perfekt. Det er en bryter for å velge gass eller elektrisk oppvarming.

Varmeren har to varmeelementer, som kan brukes separat eller sammen avhengig av behovet.

Drift:

a. Kontroller at støpselet er normalt jordet. Sett støpselet i stikkontakten
b. Valg elektrisk oppvarming
c. Trykk på bryteren "Fan" for å få klar til å bruke varmeapparatet og starte viften.
d. Trykk på bryteren "l" å starte elektrisk oppvarming med lav effekt.
e. Trykk den andre bryteren "l" å starte elektrisk oppvarming med maksimal effekt hvis nødvendig.
f. Slå av alle brytere etter bruk. Ta ut støpselet fra stikkontakten

H. Slik rengjør og vedlikeholder du ovnen

Skru gassovnen AV og vent til den har blitt avkjølt før du rengjør den. Vask ovnen utvendig med en myk, våt klut med vann og lytende vaskemiddel. Bruk aldri skrubber eller slipemidler. Ikke bruk kun vann, brannfarlige rensemidler eller skuremidler.

• Kontroller den sikkerhetssystem for okseygentømming. Fjern eventuelle ansamlinger av støv eller lo uten å skade brenneren eller slangen.
• Kontroller gummislangen regelmessig. Kontroller også pakningen på lavtrykksregulatoren hver gang du bytter gassbeholder.
• Pass på at du ikke skader den skjøre overlaten til brenneren, koblingene og gasslangene, regulatoren og de andre delene av gasskretsen.
• Det anbefales at du får gassovnen kontrollert av en fagkyndig person en gang i året.

- Vennligst følg instruksjonene i avsnitt H dersom gassovnen ikke er i bruk over en lengre tidsperiode.

- Gassovnen bør oppbevares på et tørt sted og beskyttes mot støv (helst i den originale emballasjen).

Dersom det blir bestemt at gassovnen ikke skal brukes mer, anbefales det at ovnen kobles fra gassbeholderen.

Kutt dessuten gummislangen. Se til at alle farlige deler er jernet dersom barn leker med ovnen. Kast aldri ikke-nedbrytbare gjenstander i naturen. Kvitt deg med dem i henhold til gjeldende lovgivning. Når ovnen ikke skal brukes mer og er klar til å kastes, må den ikke kastes som vanlig avfall. Lever den inn hos ditt nærmeste ressursselskap eller resirkuleringssenter, eller til en forhandler som tar imot kasserte varer. Dersom du kaster husholdningsapparater separat, avverger du negative konsekvenser for miljø og helse som forårsakes av upassende avfallsplassering, og lar bestanddelsmaterialene bli gjenvunnet slik at våre naturlige ressurser blir skånet. Produktet er merket med en søppelbøtte på hjul med kryss over, som en påminnelse om at husholdningsapparater bør kastes separat.

Gassovnen består av disse materialene:

- Messing: kranen og den atmosfæriske analysatoren

- Plast: hjulene og den piezoelektriske tenneren

1. Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskader.
2. Eventuelle reparasjoner eller utbytting av deler innenfor garantiperioden vil ikke forlenge garantiperioden.
3. Garantien vil være ugyldig dersom ovnen er modiisert, det er brukt uoriginale deler, eller den har blitt reparert av en trediepart.
4. Garantien gjelder kun ved fremvisning av den originale kvitteringen med kjøpsdato, forutsatt at den ikke er endret.
5. Garantien gjelder ikke skader som oppstår som følge av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse, bruk av feil type gass eller gass som har gått ut på dato. Det kan være farlig å bruke feil type gass.
6. Kostnader og risikoer som oppstår ved transport av ovnen eller deler til ovnen er alltid kjøperens ansvar.

For at du skal unngå unødvendige ekstrautgifter, anbefaler vi at du alltid leser bruksanvisningene nøye før bruk.

Ta ovnen med til forhandleren for reparasjon dersom du ikke inner noen løsning på problemet ditt i bruksanvisningene.

Käyöohjeet (FI)

Apparater som ikke virker lenger, bør avhendes på en slik måte at de er til minst mulig belastning for miljøet, og i henhold til reglerne som gjelder i kommunen der du bor.
