Produkttype	Kjøkkenhette
Merke	Gram
Modell	EFS 5661-92 B
Installasjonstype	Veggmontert over gass- eller elektrisk komfyr
Driftsmoduser	Avtrekk (ekstern ventilasjon) og resirkulering (med kullfilter)
Viftehastigheter	3 (Lav, Middels, Høy)
Belysning	2 lamper, uavhengig trykknappkontroll
Betjening	Trykknapper på kontrollpanel
Fettfiltertype	Aluminiumskassettfilter (kan vaskes)
Rengjøring av fettfilter	Hver måned; vask i oppvaskmaskin eller for hånd med mildt rengjøringsmiddel
Kullfilter	Valgfritt for resirkuleringsmodus; bytt hver 2. måned (eller oftere ved intensiv bruk)
Kanal diameter	120 mm (anbefalt for avtrekksmodus)
Minimum monteringshøyde (gasskomfyr)	650 mm (eller i henhold til gasskomfyrinstruksjonene hvis høyere)
Strømforsyning	Kontroller typeskiltet (typisk 220-240 V, 50 Hz)
Skorsteinstype	Teleskopisk (innvendig og utvendig skorstein)
Materiale	Herdet glass og metall (sannsynligvis rustfritt stål)
Produsent	Gram A/S, Gejlhavegård 2B, DK-6000 Kolding, Danmark
Sikkerhetsfunksjoner	Automatisk avstenging? Ikke spesifisert; sikkerhetsinstruksjoner for installasjon og bruk
Samsvar	Lavspenningsdirektiv 2006/95/EF, EMC-direktiv 2004/108/EF, ErP-direktiv 2009/125/EF
Produktvekt	Ikke spesifisert (varierer etter modell)

Ofte stilte spørsmål - EFS 5661-92 B GRAM

Hvordan installerer jeg Gram EFS 5661-92 B hetten?

Følg de trinnvise installasjonsinstruksjonene i manualen (side 6-7). Sørg for at veggen kan bære vekten, hold en minimumsavstand på 650 mm over gasskomfyr (eller i henhold til gasskomfyrinstruksjonene), og koble til en egnet ventilasjonskanal for avtrekksmodus.

Hvor ofte bør jeg rengjøre fettfilteret?

Rengjør aluminiumsfettfilteret minst en gang i måneden. Du kan vaske det i oppvaskmaskin eller for hånd med et mildt rengjøringsmiddel eller flytende såpe.

Hvor ofte bør jeg bytte kullfilteret?

Bytt kullfilteret hver 2. måned, eller oftere hvis du bruker hetten intensivt. Kullfilteret brukes kun i resirkuleringsmodus.

Kan jeg bruke hetten uten kanal?

Ja, du kan bruke hetten i resirkuleringsmodus. I dette tilfellet må du installere et aktivt kullfilter og luftstyrevifte (hvis aktuelt). Ingen ekstern kanal er nødvendig.

Hvilken type pærer bruker hetten?

Bruk gløde-, halogen- eller LED-moduler med samme spesifikasjon som fabrikkmonterte pærer. Se figur 7 i manualen for utskiftingsdetaljer.

Hvorfor fungerer ikke hetten min?

Først, sjekk at strømledningen er koblet til og at stikkontakten fungerer. Sørg også for at apparatet er riktig tilkoblet strømnettet. Hvis det fortsatt ikke fungerer, kontakt en kvalifisert tekniker.

Kan jeg installere hetten over en gasskomfyr?

Ja, hetten kan installeres over en gasskomfyr. Sørg for at minimumsavstanden er minst 650 mm, eller følg gasskomfyrinstruksjonene hvis de angir en større avstand.

Hvordan bruker jeg viftehastighetene?

Bruk knappene på kontrollpanelet til å velge viftehastighet 1 (lav), 2 (middels) eller 3 (høy). Bruk lav og middels for vanlig matlaging, og høy for kraftig damp som steking eller grilling.

Hvordan rengjør jeg utsiden av hetten?

Bruk en fuktig klut med nøytralt rengjøringsmiddel. Ikke bruk løsemidler, alkohol, kaustiske stoffer eller slipende kluter. Unngå gjennomvåte kluter eller vannstråler.

Hva bør jeg gjøre hvis strømledningen er skadet?

Hvis strømledningen er ødelagt, må den byttes av et spesialistverksted for å unngå farer. Ikke prøv å reparere den selv.

BRUKSANVISNING EFS 5661-92 B GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

Trinvis installation af apparatet er vist på side 6-7

Ventilatoren er spesielt utviklet og fremstilt for å oppfylle dine forventinger, samt passe godt inn i et moderne kjøkken. Moderne konstruksjonsløsninger og bruk av siste nytt innen produksjonsteknologi garanterer ventilatorens høye funksjonalitet og estetikk. Vennligst les denne bruk-sanvisningen nøye for du starter installasjonen. Dermed unngår du feilinstallering og feilbetjening av ventilatoren.

Vi håper du blir fornøyd med ditt nye GRAM-produkt.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 41

MONTERING 44

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gass-eller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkken-skap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installe-res må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

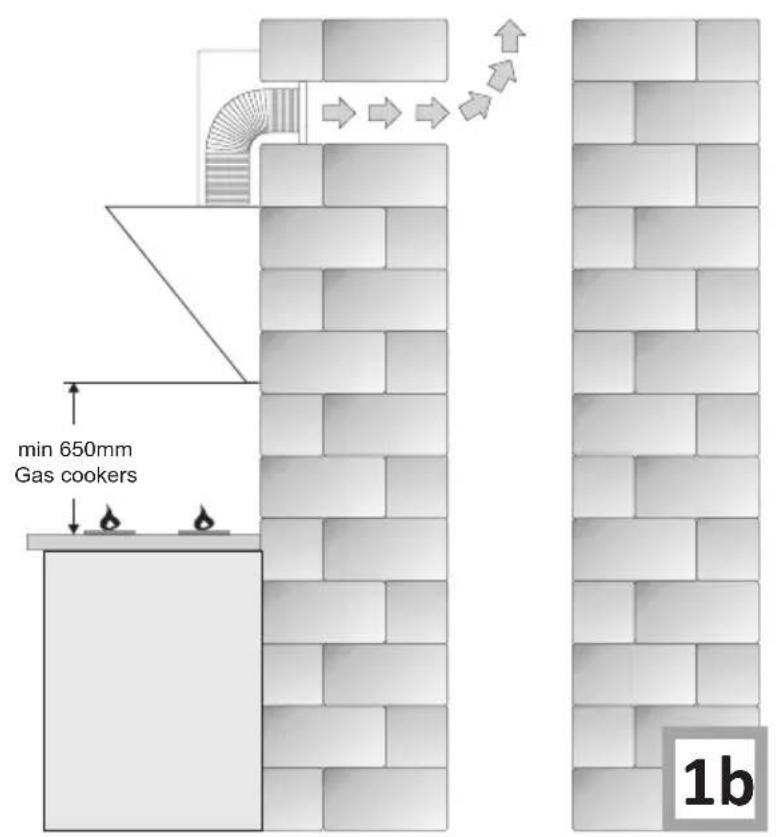

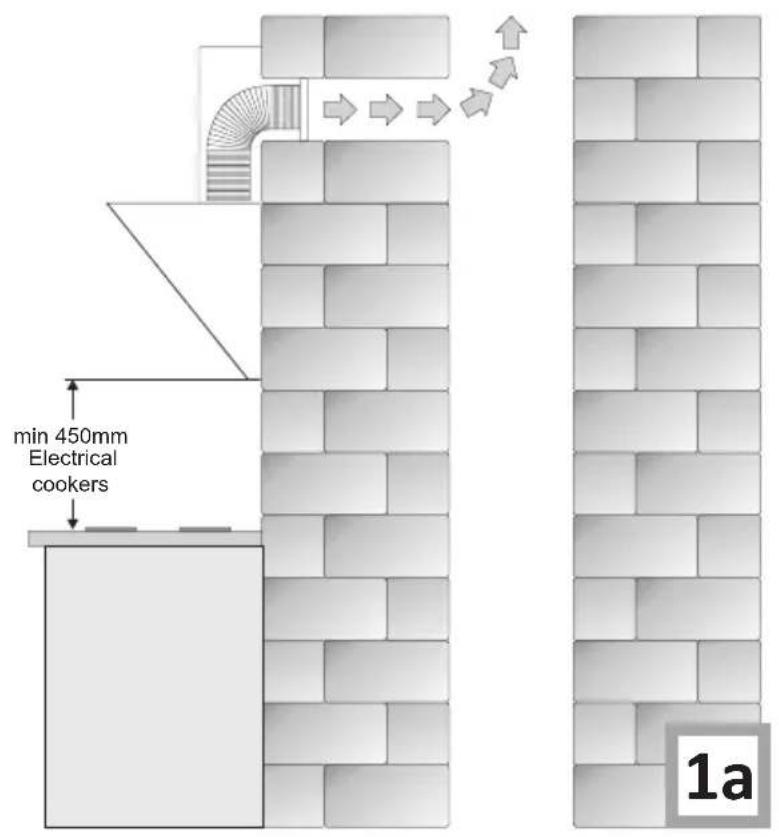

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-

instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

Elementer

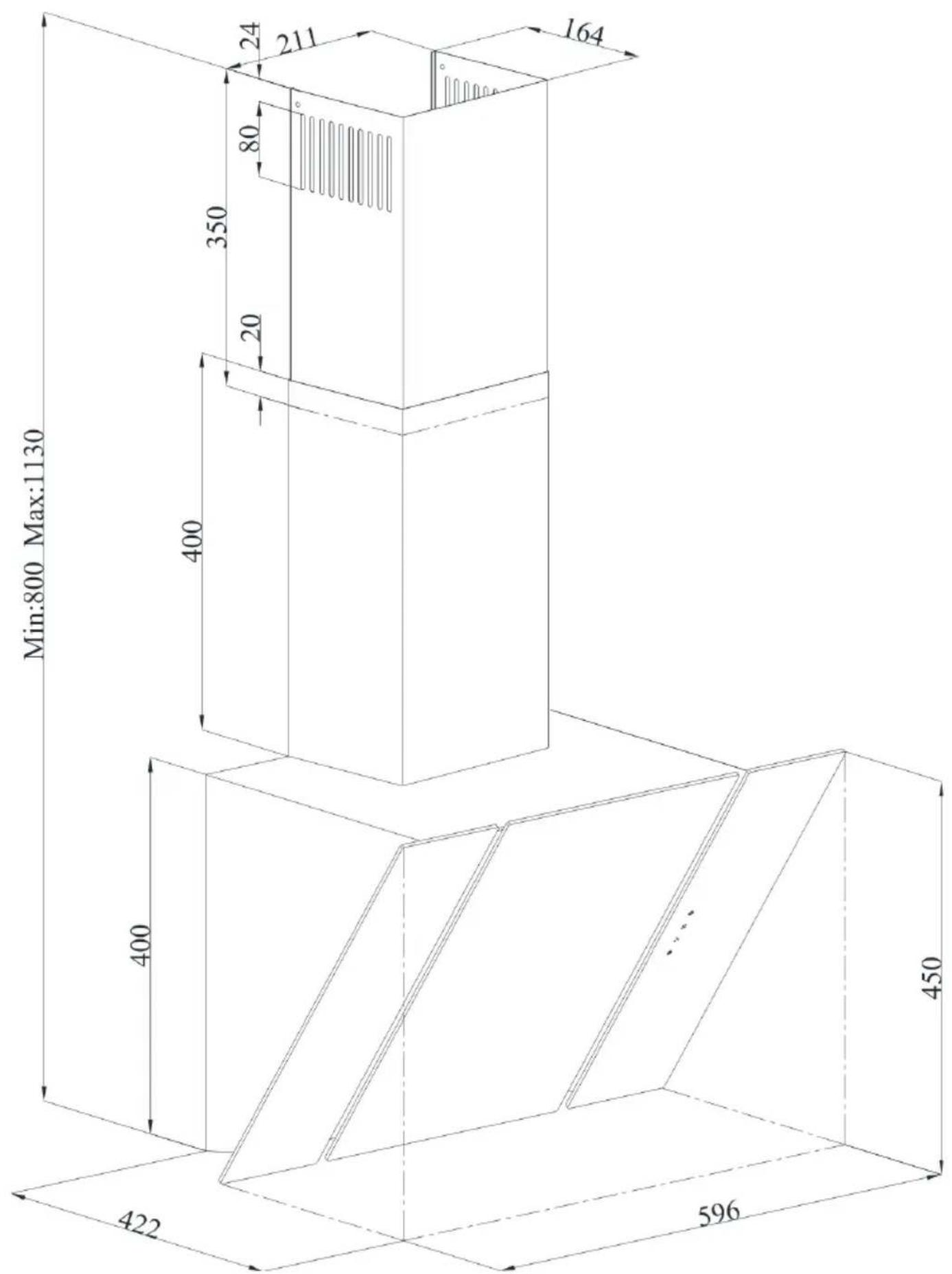

Kjøkkenviften består av følgende deler (Fig. 2):

1) Innvendig pipe
2) Utvendig pipe
3) Kontrollpanel
4) Lys
5) Aluminiumkassettfilter
6) Herdet glass

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i side 6-7

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn for drift med resirkulasjon (kullfilter)

I denne modusen vil filtrert luft sendes tilbake i rommet via åpningene foran på viften. Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

Knappene kontrollerer hastigheten på viften fra 1 til 3.

Viftehastigheter

Den laveste og mellomste hastigheten skal brukes under normale forhold og ved små mengder os. Den høyeste hastigheten skal brukes ved store mengder os, f. eks. ved steking eller grilling.

Belysning

Produktet har 2 lamper og en lampeknapp til å styre belysningen. Trykk på lampeknappen " for å slå lampen av eller på.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenviften da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at ap- paratet lukkes eller gjø- res ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

● Lavspenningsdirektiv 2006/95/E∅F,
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
● ErP Directive 2009/125/EC

og er derfor merket med C symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
