L10ORW13E - Varmeapparat Logik - Gratis bruksanvisning og manual

Produkttype	Oljefylt radiator
Merke	Logik
Modell	L10ORW13E
Strømforbruk	1000W
Strømforsyning	220-240V~ 50Hz
Antall finner	5
Varmeinnstillinger	LAV, MED, HØY
Termostatkontroll	Justerbar (MIN til MAX)
Overopphetingsbeskyttelse	Automatisk avstenging
Bærbarhet	4 hjul, bærehåndtak
Montering nødvendig	Ja (fest hjul med U-formede skruer og vingemuttere)
Medfølgende tilbehør	Fremre støtteplater (x2), hjul (x4), U-formede skruer (x2), vingemuttere (x4), bruksanvisning
Nødvendig klaring	Minst 50 cm rundt alle sider
Kun innendørs bruk	Ja
Rengjøringsmetode	Tørk med myk fuktig klut (ikke senk i vann)
Oppbevaring	Surr ledningen rundt ledningsoppbevaringen; oppbevar på tørt sted
Sikkerhetsfunksjoner	Overopphetingsbeskyttelse; ikke dekk til; ikke bruk med timer/programmer
Vekt	Omtrent 5-6 kg (estimert)
Mål (ca.)	Høyde: 60 cm, Bredde: 40 cm, Dybde: 20 cm (estimert)

Ofte stilte spørsmål - L10ORW13E Logik

Hvorfor avgir radiatoren en svak lukt ved første gangs bruk?

En svak lukt er normalt ved første gangs bruk på grunn av produksjonssmøremidler. Den vil forsvinne etter omtrent 30 minutters drift.

Hva skal jeg gjøre hvis radiatoren ikke slår seg på?

Kontroller at den er koblet til og at stikkontakten er slått på. Still termostaten på MAX. Sørg for at strømknappen er på LAV, MED eller HØY. Hvis den fortsatt ikke virker, prøv å bytte sikringen i støpselet. Ikke forsøk interne reparasjoner.

Hvordan fungerer overopphetingsbeskyttelsessystemet?

Radiatoren kobler automatisk ut strømmen hvis den indre temperaturen overstiger en sikker grense. Etter avkjøling vil den gjenoppta normal drift. Hvis den fortsetter å koble ut, flytt radiatoren til et bedre ventilert område.

Kan jeg bruke skjøteledning med denne radiatoren?

Det anbefales å unngå skjøteledninger da de kan overopphetes og utgjøre brannfare. Støpselet direkte i en stikkontakt.

Hvor nærme kan jeg plassere radiatoren til vegger eller møbler?

Hold en minimumsavstand på 50 cm på alle sider av apparatet. Ikke bruk i nærheten av gardiner, tekstiler eller i trange rom.

Hvordan rengjør jeg radiatoren?

Koble fra og la den avkjøles. Tørk med en myk fuktig klut. Ikke bruk rengjøringsmidler eller slipemidler, og senk den aldri i vann.

Kan jeg la radiatoren stå på uten tilsyn?

Nei, la aldri apparatet stå uten tilsyn når det er i bruk. Koble alltid fra når det ikke er i bruk.

Hvordan monterer jeg hjulene?

For L10ORW13E: Skru av mutter og skive fra hvert hjul, fest deretter hjulene til de fremre og bakre støtteplatene ved hjelp av de U-formede skruene og vingemutterne. Forsikre deg om at hjulene er sikre før hver bruk.

Er denne radiatoren egnet for bruk på bad?

Nei, ikke bruk i fuktige miljøer som bad, dusjer eller svømmebasseng. Den er kun beregnet for innendørs husholdningsbruk.

Hva skal jeg gjøre hvis det er en oljelekkasje?

Hvis olje lekker, kontakt en autorisert kvalifisert tekniker. Ikke forsøk å åpne oljebeholderen selv.

BRUKSANVISNING L10ORW13E Logik

Sikkerhetsadvarsler 8

Pakke opp....24

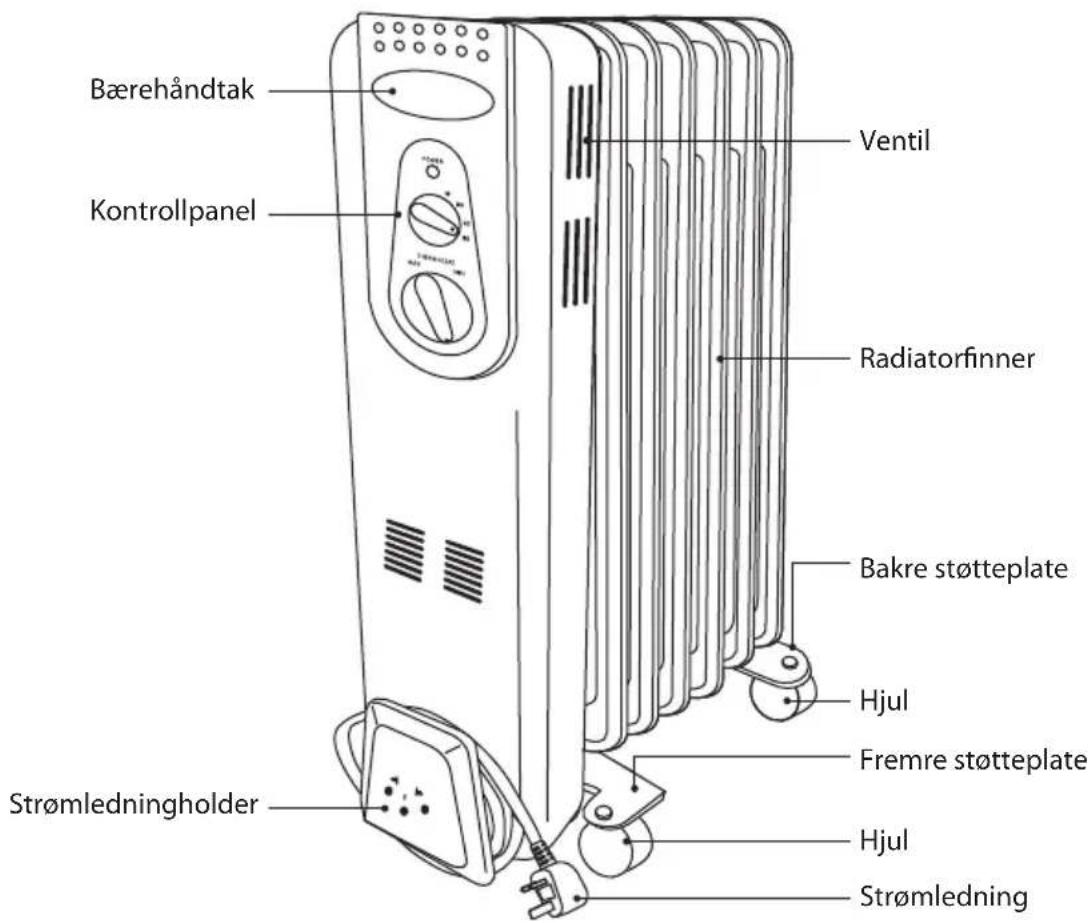

Produktoversikt....25

Kontrollpanel 25

Sammensetting 26

Betjening 28

System for beskyttelse mot overoppheting.... 28

Rengjøring og oppbevaring 28

Tips og triks....29

Spesifikasjoner 29

Rengøring og opbevaring.... 46

Tips & tricks 47

Specifikationer....47

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under. Les alle instrukser nøye for du bruker enheten og behold dem for fremtidig oppslag.

- Behold instruksjonsboken. Dersom du overleverer den til en tredjepart, husk å legge ved denne håndboken. - Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som:

– bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
– typiske bed & breakfast-etablissementer;
- catering og steder som ikke har en butikkfunksjon.

- Sørg for at spenningen i hjemmet ditt tilsvarer spenningen på apparaten. Hvis du er usikker, ta kontakt med en kvalifisert elektriker.

- Ikke knekk eller vikle strømledningen og støpselet rundt apparatet, da dette kan føre til at isolasjonen svekkes og splittes, særlig der ledningen kommer inn i apparatet.

- Kontroller at strømkabelen er trukket helt ut før bruk, og ordne den slik at den ikke er i kontakt med noen del av apparatet.

- Ikke trekk i strømledningen. Aldri flytt, bær eller heng apparatet med nettkabelen.

- Ikke bruk en pluggadapter eller skjøteledning. Den kan overopphete og forårsake brann.

- Apparatet må ha minimum 50 cm klaring rundt alle sider av apparatet.

- Sørg for at enheten brukes på et stabilt og plant underlag. Hvis underlaget er ujevnt er det en risiko for at apparatet kan velte. Dessuten kan overdreven vibrasjon og støy forekomme. Hvis apparatet veltes ved uhell, må du umiddelbart koble fra strømforsyningen.

- Ikke bruk apparatet i garderober eller i nærheten av tekstiler eller klær. Ikke sett apparatet på en dyp haug med tepper.

- Ikke bruk apparatet i områder der bensin, maling eller andre brennbare stoffer brukes eller lagres.

- Ikke bruk apparatet i meget støvete områder, da støv kan samle seg på varmeelementene og føre til overoppheting.

- Ikke bruk apparet hvis det er noen synlige tegn på skader på apparatet.

- Ikke bruk apparatet i direkte sollys, nær varmekilder, fuktige miljøer eller på steder nær vann eller andre væsker som bad, dusj eller svømmebasseng.

- Ikke bruk apparatet med våte hender eller sølevann eller när det er andre væsker på apparatet, nettkabelen eller stikkontakten.

- Trekk alltid støpslet ut av stikkontakten när apparatet ikke brukes.

- Noen deler kan bli svært varme og forårsake brannskader. Dersom barn eller sårbare mennesker er til stede må du være ekstra forsiktig.

- Ikke la barn være alene eller uten tilsyn i området hvor apparatet er i bruk.

- Hvis strømledningen blir skadet, må den byttes av en autorisert serviceagent eller kvalifisert elektriker for å unngå fare eller elektrisk støt.

- Barn under 3 år skal holdes unna med mindre de er under oppsyn hele tiden.

- Barn mellom 3 og 8 år, skal bare slå av/på apparatet dersom det har blitt plassert eller montert i den tiltenkte normale driftsposisjonen og dersom de er under oppsyn eller har fått instruksjoner om sikker bruk av apparatet og forstår de relevante farene. Barn mellom 3 og 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre vedlikehold.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker

måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta rengjøring og vedlikehold uten tilsyn.

• Ikke sperr eller begrens luftstrømningen rundt apparatet. Plasser apparatet slik at åpningene for inntak og utslipp av luft ikke sperres eller begrenses på noe vis.
• Ikke skyv gjenstander inn åpningene for inntak og utslipp av luft.
• Dette apparatet er fylt med en nøyaktig mengde av spesialolje. Reparasjoner som krever at oljebeholderen åpnes, skal kun utføres av en autorisert, kvalifisert tekniker som bør kontaktes hvis det er en oljelekkasje.
  • Når du kaster apparatet, må du følge lokale forskrifter om avhending av olje.

ADVARSEL

For å unngå overoppheting må apparatet ikke tildekkes.

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen så du blir fortrolig med alle funksjonene. Veiledningen gir deg også mange tips og råd for å løse eventuelle problemer.

Les alle sikkerhetsanvisningene nøye før bruk og behold bruksanvisningen for framtidig referanse.

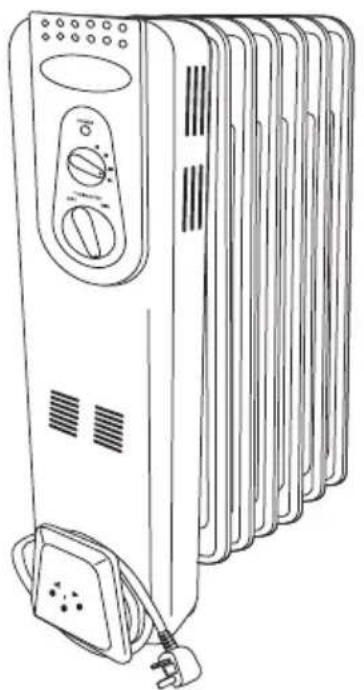

Pakke opp

Følgende elementer er vedlagt:

Hovedenheten Instruksjonsmanual

L10ORW13E: Fremre støtteplate x 2
L15ORW13E: Fremre støtteplate x 1
L15ORW13E: Bakre støtteplate x 1
L20ORW14E: Bakre støtteplate x 2

* Alle bilder er kun for referanse; se hver enkelt enhet for virkelige innhold.

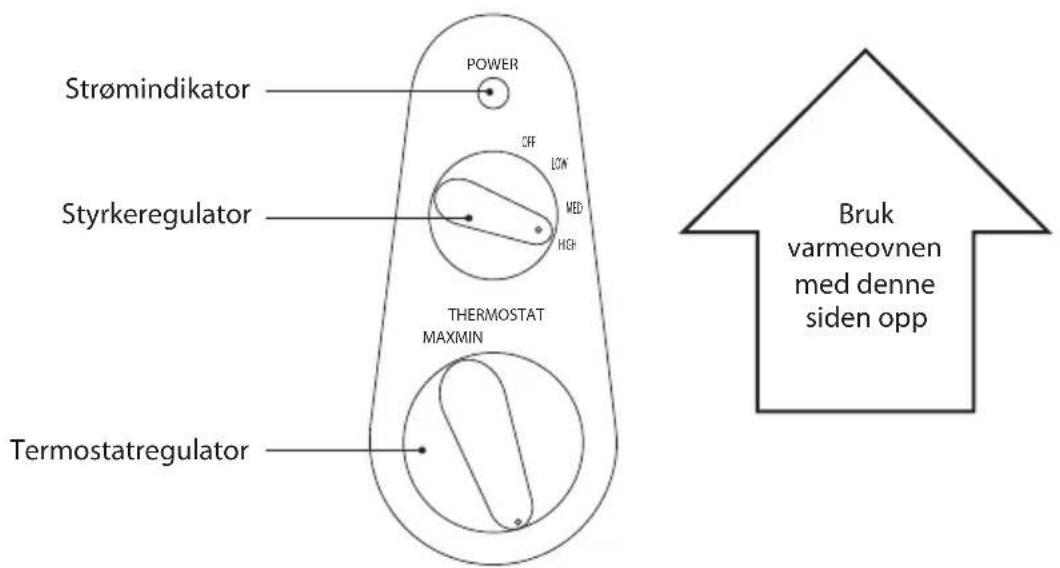

Kontrollpanel

NO

Sammensetting

• Du må ikke koble radiatoren til en stikkontakt mens du monterer produktet.
  • IKKE legg føttene på toppen av radiatoren.

1. Fest hjulene til fremre og bakre støtteplater.

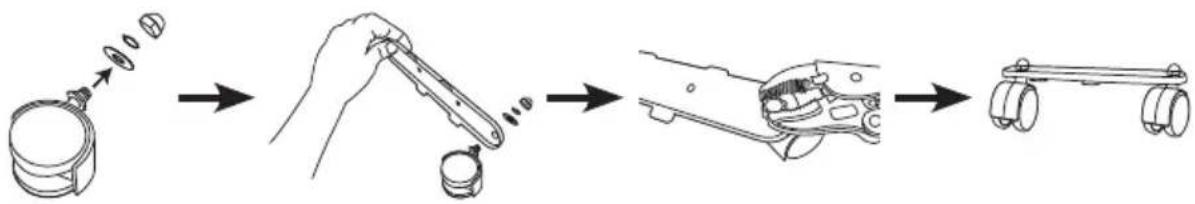

L10ORW13E / L15ORW13E

Skru mutteren og skiven av fra hvert hjul. Pass på at du plasserer skiven på muttersiden, og skru til med en skiftenøkkel.


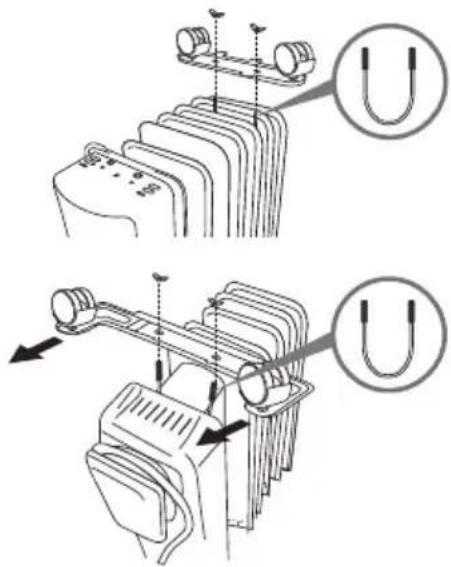

L20ORW14E

Trykk og vri hjulene bort på støtteplaten til et klikk høres. For å fjerne hjulene trekker og vrir du dem ut av støtteplaten.

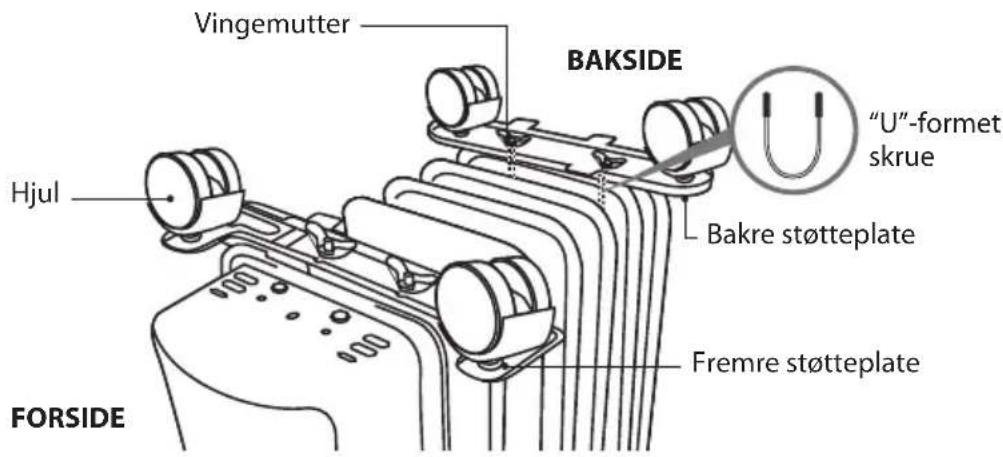

1. Snu enheten opp ned.
2. Fjern de to vingemutterene fra den "U"-formede skruen. Fest den "U"-formede skruen mellom den første og andre radiatorfinnen på baksiden.
3. Sett den "U"-formede skruen gjennom støtteplaten, og skru til de to vingemutterene.
4. Fjern de to vingemutterene fra den "U"-formede skruen. Fest den "U"-formede skruen mellom kontrollpanelet og første radiatorfinnene på forsiden.
5. Sett den "U"-formede skruen gjennom støtteplaten, og skru til de to vingemutterene.
6. Kontroller at hjulene ikke har løsnet før hver bruk.

• Det er farlig hvis du slår på radiatoren när den er opp ned.
- Før bruk må du huske å dobbeltsjekke at radiatoren står oppreist på et fast og jevnt underlag.

NO

Betjening

1. Plasser radiator oppreist på gulvet borte fra gardiner, møbler eller tapet før du kobler den til stikkontakten.
2. Drei styrkeregulatoren til LOW, MED eller HIGH posisjon for å slå på radiatoren.
3. Drei termostatregulatoren til ønsket posisjon. Det anbefales at du velger MAX posisjon for å få varmeovnen til å forvarme. Det vil ta 5–10 minutter for radiatoren å forvarme.
4. Når rommet når ønsket temperatur, dreier du termostatreguleringen sakte mot klokken til strømindikatoren går av med et «klikkelyd». Radiatoren vil midlertidig gå av.
5. Hvis romtemperaturen faller under ønsket temperatur, vil radiatoren og strømindikatoren slås på igjen til romtemperaturen når den ønskede temperaturen.

Første gang du bruker radiatoren legger du kanskje merke til en svak lukt. Dette er normalt. Det er på grunn av smøremidlene som brukes i fremstillingsprosessen. Lukten vil forsvinne etter 30 minutters bruk.

System for beskyttelse mot overoppheting

Strømmen til radiatoren vil automatisk slås av hvis temperaturen i ovnen går over en viss grense. Hvis radiatoren overopphetes, vil den slå seg av. Slå radiatoren av, og la den avkjøles helt.

Radiatoren kan da brukes igjen som normalt.

Rengjøring og oppbevaring

1. Trekk alltid støpslet ut av stikkontakten, og la radiatoren nedkjøles helt før rengjøring.
2. Tørk av radiatoren med en myk, fuktig (ikke våt) klut.

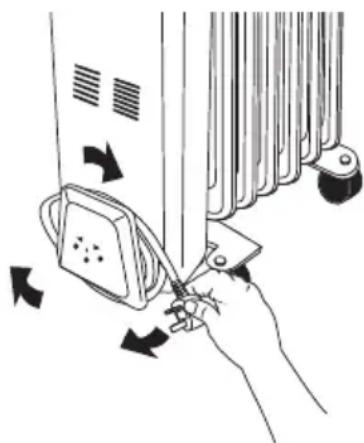

3. Vikle strømledningen rundt strømledningholderen. Oppbevar radiatoren på et rent og tørt sted.

Ikke dypp radiatoren i vann. Ikke bruk rengjøringsmidler som vaskemidler og skuremidler.

• Kontroller at radiatoren er koblet til strømnettet, og at strømmen er slått på ved stikkontakten.
  • Still inn temperaturen til den høyeste innstillingen.
• Sjekk om termostaten er satt for lavt.
  • Prøv å skifte sikringen i støpselet.
• Hvis radiatoren fremdeles ikke fungerer, må du ikke prøve å reparere den selv.

Hvis strømmen til radiatoren automatisk slås av, følger du trinnene nedenfor:

1. Koble radiator fra stikkontakten, og la den kjøle seg ned.
2. Inspiser radiatoren.
3. Koble radiatoren til på nytt, og slå den på igjen. Hvis radiatoren slår seg av på nytt, flytter du den til et område med bedre ventilasjon. Hvis problemet vedvarer, ta kontakt med en kvalifisert servicetekniker.
4. Hvis det er noen tegn på fysiske skader (for eksempel hvis dekselet er brent eller smeltet), må du ikke forsøke å bruke radiatoren. Overlat alle vedlikeholdsreparasjoner til kvalifisert personell.

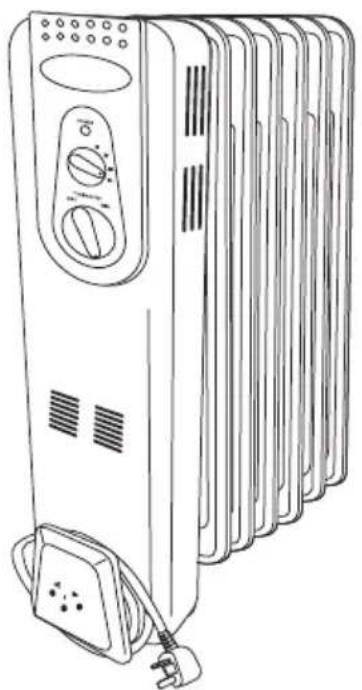

Spesifikasjoner

Modell L10ORW13E L15ORW13E L20ORW14E
Strømforsyning 220-240V~ 50Hz 220-240V~ 50Hz
Strømforbruk 1000W 1500W 2000W
Antall finner 5	7	9

Funksjoner og spesifikasjoner kan endres uten varsel.

Følgende dele er inkluderet:

Vingemøtrikkerne x 4

Rengøring og opbevaring

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø.

For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.
