L10ORW13E - Lämmityslaite Logik - Ilmainen käyttöohje ja opas

Tuotetyyppi	Öljytäytteinen lämmitin
Merkki	Logik
Malli	L10ORW13E
Tehonkulutus	1000W
Jännite	220-240V~ 50Hz
Ripojen lukumäärä	5
Lämpöasetukset	ALHAINEN, KESKITASO, KORKEA
Termostaatin säätö	Säädettävä (MIN-MAX)
Ylikuumenemissuoja	Automaattinen sammutus
Siirrettävyys	4 pyörää, kantokahva
Kokoaminen vaaditaan	Kyllä (kiinnitä pyörät U-muotoisilla ruuveilla ja siipimuttereilla)
Mukana tulevat tarvikkeet	Etutukilevyt (x2), pyörät (x4), U-muotoiset ruuvit (x2), siipimutterit (x4), käyttöohje
Vapaatila vaaditaan	Vähintään 50 cm kaikilta sivuilta
Vain sisäkäyttöön	Kyllä
Puhdistusmenetelmä	Pyyhi pehmeällä kostealla liinalla (älä upota veteen)
Säilytys	Kiedo johto johtopidikkeen ympärille; säilytä kuivassa paikassa
Turvaominaisuudet	Ylikuumenemissuoja; älä peitä; älä käytä ajastimen/ohjelmoijan kanssa
Paino	Noin 5-6 kg (arvioitu)
Mitat (noin)	Korkeus: 60 cm, Leveys: 40 cm, Syvyys: 20 cm (arvioitu)

Usein kysytyt kysymykset - L10ORW13E Logik

Miksi lämmittimestäni tulee lievää hajua ensimmäisellä käyttökerralla?

Lievä haju on normaalia ensimmäisellä käyttökerralla valmistusvoiteluaineista johtuen. Se häviää noin 30 minuutin käytön jälkeen.

Mitä teen, jos lämmitin ei kytkeydy päälle?

Tarkista, että se on kytketty pistorasiaan ja pistorasian virta on päällä. Aseta termostaatti MAX-asentoon. Varmista, että tehonvalitsin on asennolla LOW, MED tai HIGH (ALHAINEN, KESKITASO, KORKEA). Jos se ei vieläkään toimi, kokeile vaihtaa pistokkeen sulake. Älä yritä sisäisiä korjauksia.

Miten ylikuumenemissuojajärjestelmä toimii?

Lämmitin katkaisee virran automaattisesti, jos sisälämpötila ylittää turvallisen rajan. Jäähtymisen jälkeen se palaa normaaliin toimintaan. Jos se sammuu jatkuvasti, siirrä lämmitin paremmin tuuletettuun tilaan.

Voinko käyttää jatkojohtoa tämän lämmittimen kanssa?

On suositeltavaa välttää jatkojohtoja, koska ne voivat ylikuumentua ja aiheuttaa tulipalovaaran. Liitä suoraan seinäpistorasiaan.

Kuinka lähelle seiniä tai huonekaluja voin sijoittaa lämmittimen?

Pidä vähintään 50 cm:n etäisyys laitteen kaikilta sivuilta. Älä käytä lähellä verhoja, kankaita tai ahtaissa tiloissa.

Kuinka puhdistan lämmittimen?

Irrota pistoke ja anna jäähtyä. Pyyhi pehmeällä kostealla liinalla. Älä käytä pesuaineita tai hankausaineita, äläkä koskaan upota veteen.

Voinko jättää lämmittimen valvomatta sen ollessa päällä?

Ei, älä koskaan jätä laitetta valvomatta käytön aikana. Irrota aina pistoke, kun laitetta ei käytetä.

Kuinka kokoan pyörät?

Mallissa L10ORW13E: Irrota mutteri ja aluslevy jokaisesta pyörästä, kiinnitä sitten pyörät etu- ja takatukilevyihin U-muotoisilla ruuveilla ja siipimuttereilla. Varmista, että pyörät ovat tukevasti paikallaan ennen jokaista käyttöä.

Sopiiko tämä lämmitin käytettäväksi kylpyhuoneessa?

Ei, älä käytä kosteissa tiloissa kuten kylpyhuoneissa, suihkuissa tai uima-altaissa. Se on tarkoitettu vain sisäkäyttöön kotitaloudessa.

Mitä teen, jos öljyä vuotaa?

Jos öljyä vuotaa, ota yhteyttä valtuutettuun pätevään teknikkoon. Älä yritä avata öljysäiliötä itse.

KÄYTTÖOHJE L10ORW13E Logik

Turvallisuusvaroitukset 13

Pakkauksesta purkaminen 36

Tuotteen yleiskatsaus 37

Ohjauspaneeli....37

Kokoaminen 38

Käyttö 40

Ylikuumenemissuojausjärjestelmä....40

Puhdistus ja säilytys 40

Vihjeitä ja vinkkejä 41

Tekniset tiedot 41

Sikkerhedsadvarsler 15

Udpakning 42

Produktoversigt...... 43

Kontrolpanel 43

Samling 44

Betjening 46

Beskyttelse mod overophedning 46

Oman turvallisuutesi tähden ja vahinkojen tai sähköiskujen vaaran vähentämiseksi tulee noudattaa alla annettuja turvallisuusohjeita. Lue kaikki käyttöohjeet huolellisesti ennen laitteen käyttöä ja säilytä ne myöhempää tarvetta varten.

• Säilytä käyttöohje. Jos luovutat laitteen kolmannelle osapuolelle, varmista että myös käyttöohje luovutetaan.
• Tämä laite on tarkoitettu kotitalouksien sisäkäyttöön ja vastaaviin sovelluksiin, kuten:

– maataloissa ja asiakkaiden käytössä hotelleissa, motelleissa ja muissa majoituslaitoksissa;
- majoitus- ja aamiainen -tyyppisissä majoituslaitoksissa;
- catering- ja vastaavissa ei vähittäismyyntiin tarkoitetuissa käytöissä.

• Varmista, että kotisi sähkön jännite vastaa laitteella mainittua jännitettä. Jos et ole varma, ota yhteyttä sähköasentajaan.
• Älä taita tai kierrä virtakaapelia ja pistoketta laitteen ympärille, se voi heikentää ja halkaista eristystä varsinkin kaapelin liitäntäkohdassa.
• Varmista, että kaapeli on avattu kokonaan ennen käyttöä ja aseta se niin, ettei se joudu kosketuksiin minkään laitteen osan kanssa.
• Älä vedä virtakaapelista. Älä koskaan siirrä, kanna tai ripusta laitetta virtajohdosta.
• Älä käytä pistotulppasovitinta tai jatkojohtoa. Ne voivat ylikuumeta ja aiheuttaa tulipalon.
• Laitteella on oltava vähintään 50 cm tyhjää tila kaikilla puolillaan.
• Varmista, että laitetta käytetään vakaalla ja tasaisella pinnalla. Jos lattia ei ole tasainen, on vaara, että laite kaatuu. Voi ilmetä myös liiallista tärinää ja melua. Jos laite kaatuu vahingossa, irrota se heti pistorasiasta.
• Älä käytä laitetta vaatekomerossa tai lähellä kankaita tai vaatteita. Älä aseta laitetta nukkamattojen päälle.
• Älä käytä laitetta alueella, jossa säilytetään tai käytetään polttoainetta, maaleja tai muita syttyviä aineita.
• Älä käytä laitetta hyvin pölyisillä alueilla, sillä pölyä voi kertyä kuumennuselementteihin, mikä voi aiheuttaa ylikuumenemisen.
• Älä käytä laitetta, jos siinä on näkyviä merkkejä vahingosta.

- Älä käytä laitetta suorassa auringonvalossa, lähellä lämmönlähteitä, kosteita paikkoja tai lähellä vettä tai muita nesteitä, kuten kylpyhuoneet, suihkut tai uima-altaat.

- Älä käytä laitetta märin käsin tai valuta vettä tai muita nesteitä laitteelle, virtakaapelille tai pistokkeelle.

- Irrota laite verkkovirrasta, kun sitä ei käytetä.

- Älä koskaan jätä laitetta ilman silmälläpitoa käytön aikana.

- Jotkut osat voivat kuumentua hyvin kuumiksi ja aiheuttaa palovammoja. On oltava erityisen varovainen tilanteessa, josssa läsnä on lapsia ja suojattomia henkilöitä.

- Lämmitintä ei saa sijoittaa välittömästi pistorasian alle.

- Älä anna lasten leikkiä laitteella tai istua, seisoa tai kiivetä sen päälle.

- Älä jätä lapsia yksin tai valvomatta alueella, jossa laitetta käytetään.

- Jos virtajohto vahingoittuu, sähköiskun välttämiseksi vain valtuutettu huolto tai pätevä sähköteknikko saa korjata sen.

- Alle 3-vuotiaat lapset tulee pitää loitolla laitteesta, jollei heitä valvota jatkuvasti.

- 3–8-vuotiaat lapset saavat ainoastaan kytkeä laitteen päälle/pois edellyttäen, että se on sijoitettu tai asennettu sen tarkoitettuun, normaaliin käyttöasentoon ja lapsia valvotaan tai heille on annettu ohjeet laitteen käyttämiseksi turvallisesti, ja että he ymmärtävät laitteen käyttöön liittyvät vaarat.

3–8-vuotiaat lapset eivät saa kytkeä laitetta pistorasiaan, säätää tai puhdistaa laitetta tai suorittaa käyttäjän huoltotoimenpiteitä.

- Tätä laitetta saavat käyttää yli 8-vuotiaat ja sellaiset henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietoutta laitteen käytöstä, jos heitä valvotaan ja he saavat ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät, mitä vaaroja laitteen käyttöön liittyy. Lapset eivät saa leikkiä laitteella. Vain yli 8-vuotiaat lapset saava puhdistaa laitteen ja suorittaa käyttäjän kunnossapitotehtäviä aikuisen valvonnassa. Lapset eivät saa suorittaa puhdistamista ja kunnossapitoa ilman valvontaa.

- Älä estä tai rajoita ilmavirtaa laitteen ympärillä. Sijoita laite niin, että ilmanotto- ja -poistoritilät eivät ole millään lailla estettyjä tai rajoitettuja.

- Älä koskaan työnnä mitään esineitä ilman otto- ja poistoritilöihin.

- Tämä laite on täytetty tarkalla määrällä erikoisöljyä. Korjauksia, jotka vaativat öljysäiliön avaamisen, saa suorittaa vain valtuutettu, pätevä teknikko, ja tähän tulee ottaa yhteyttä, jos ilmenee öljyvuoto.

- Laitetta hävitettäessä, noudata öljyn hävittämisestä annettuja paikallisia ohjeita.

VAROITUS

Välttääksesi laitteen ylikuumenemisen, älä peitä sitä.

- Liettä ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kaukoohjausjärjestelmällä. Syntyy tulipalon vaara, jos laite peitetään tai sijoitetaan virheellisesti.

AINOASTAAN VALTUUTETUT HUOLTOHENKILÖT VOIVAT SUORITTAA LAITTEEN SUOJAKUORTEN POISTAMISTA VAATIVIA KORJAUSTOIMENPITEITÄ.

VAARATILANTEIDEN JA SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI ÄLÄ YRITÄ ITSE KORJATA LAITETTA.

Kiitos, kun ostit uuden Logik patteri.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin kaikki laitteen tarjoamat toiminnalliset ominaisuudet.

Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

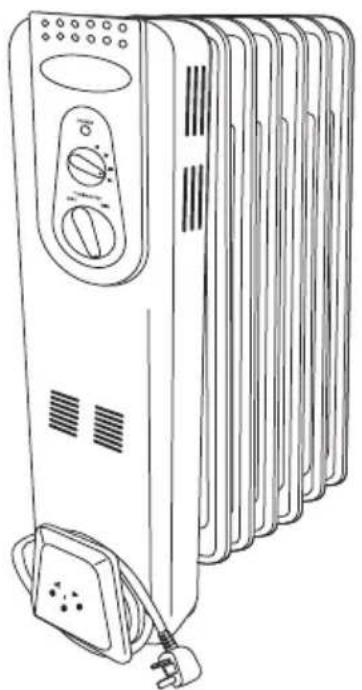

Pakkauksesta purkaminen

Poista kaikki pakkausmateriaali laitteesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

U:n malliset ruuvit x 2

Siipimutterit x 4

L10ORW13E: Edessä oleva tukilevy x 2
L15ORW13E: Edessä oleva tukilevy x 1
L15ORW13E: Takana oleva tukilevy x 1
L20ORW14E: Takana oleva tukilevy x 2

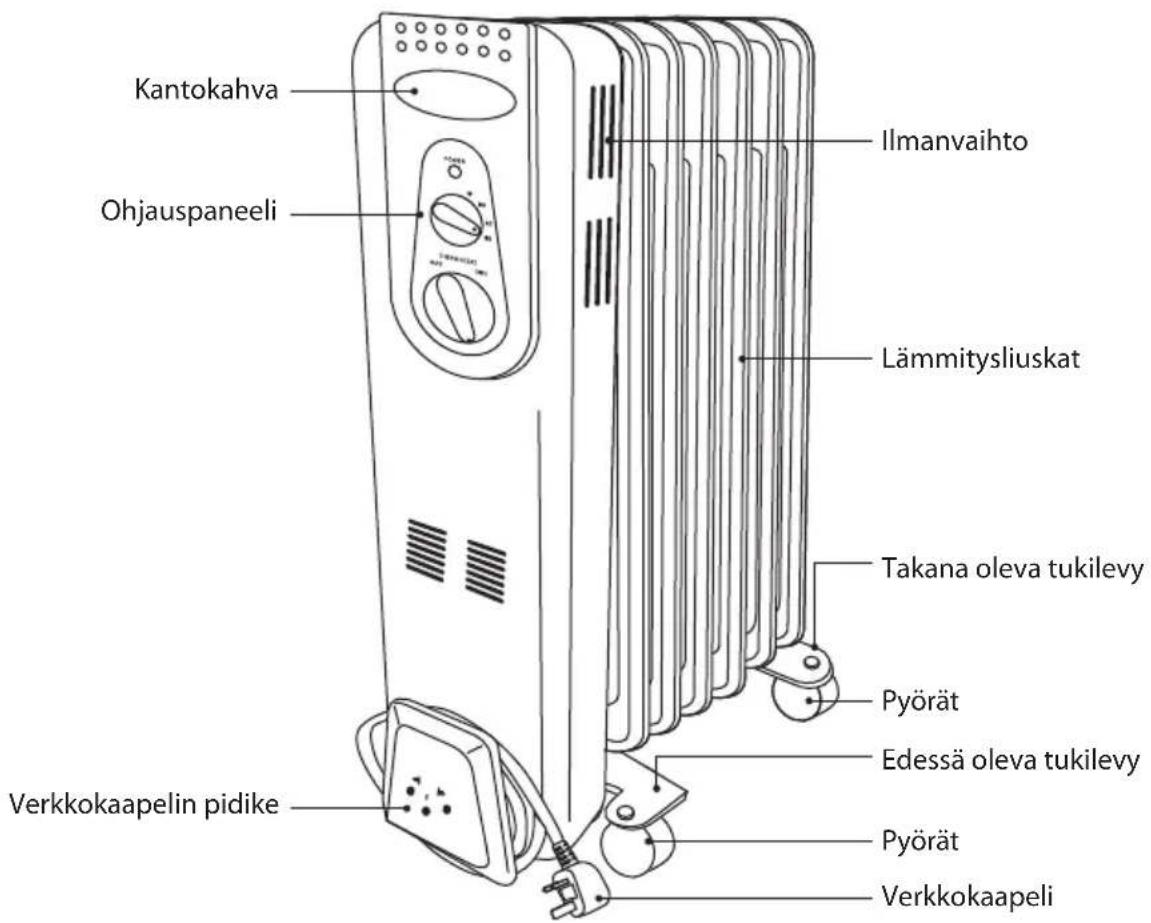

Tuotteen yleiskatsaus

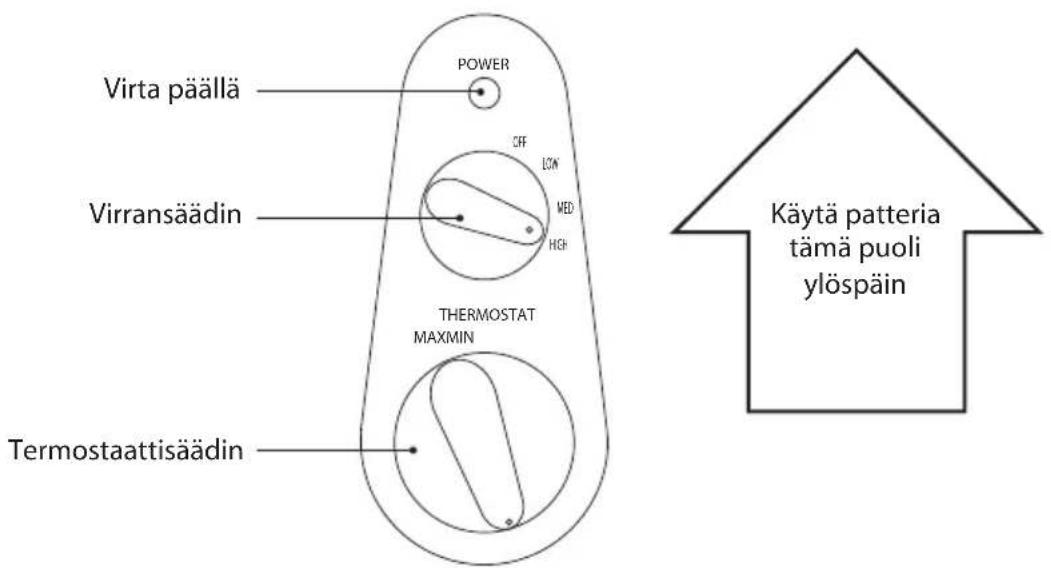

Ohjauspaneeli

• Älä laita patterin virtajohtoa seinään silloin kun asennat laitetta.
• ÄLÄ asenna asenna patterin jalkoja sen päälle.

1. Kiinnitä pyörät edessä ja takana oleviin tukilevyihin.

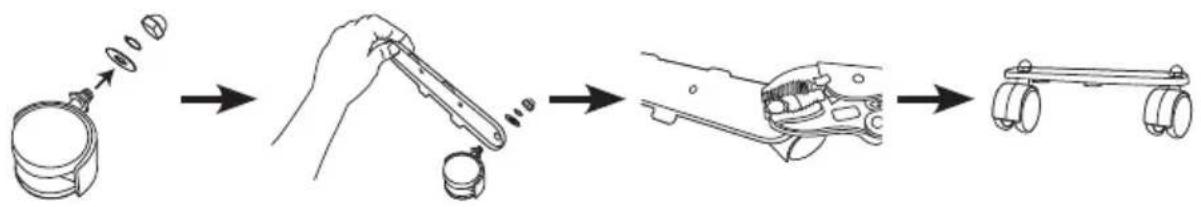

L10ORW13E / L15ORW13E

Ruuvaa mutteri ja tiivisterengas auki jokaisesta pyörästä. Varmista, että kiinnität tiivisterenkaan mutterin puolelle ja kiristä jakoavaimella.


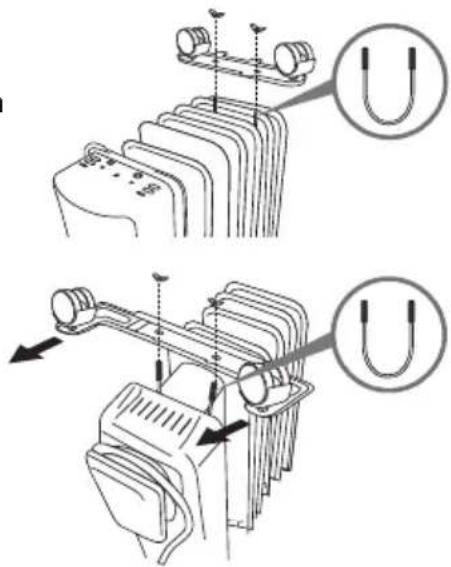

L20ORW14E

Työnnä kiertämällä samalla pyöriä tukilevyyn, kunnes kuulu naksahdus. Poistaaksesi renkaan vedä samalla pyöriä vääntäen ne pois tukilevystä.

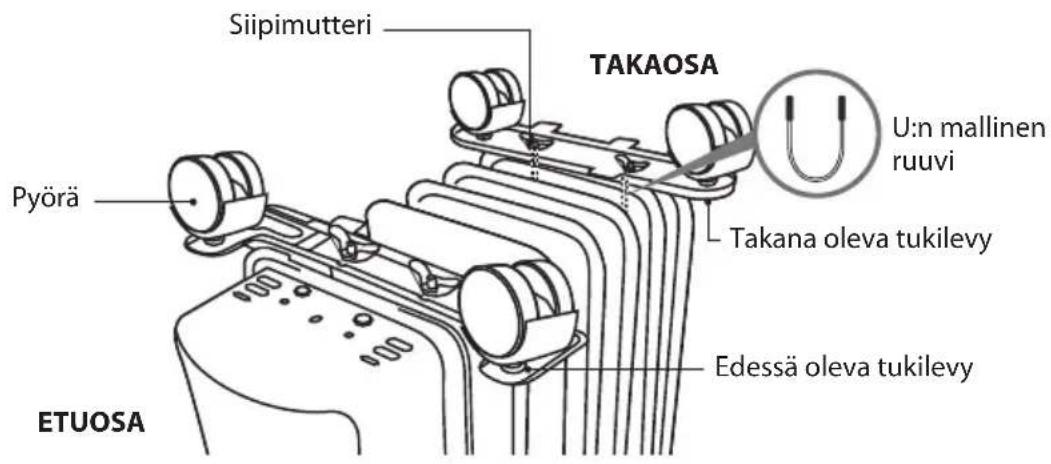

1. Käännä laite ylösalaisin.
2. Poista kaksi siipimutteria U:n mallisesta ruuvista. Sijoita U:n mallinen ruuvi patterin takaosassa olevien ensimmäisen ja toisen lämmitysliuskan väliin.
3. Sijoita U:n mallinen ruuvi tukilevyn läpi ja kiristä siipimutterit.
4. Poista kaksi siipimutteria U:n mallisesta ruuvista. Sijoita U:n mallinen ruuvi patterin etuosassa olevien ohjauspaneelin ja ensimmäisen lämmitysliuskan väliin.
5. Sijoita U:n mallinen ruuvi tukilevyn läpi ja kiristä siipimutterit.
6. Tarkista, ettei pyörät ole löystyneet ennen laitteen jokaista käyttökertaa.

• Patterin päälle laittaminen on vaarallista silloin, kun patteri on ylösalaisin.
• Tarkista kahteen kertaan, että patteri on pystyasennossa ja tasaisella alustalla ennen patterin käyttöä.

Käyttö

1. Sijoita lämpöpatteri pystysuuntaan lattialle loitolle verhoista, huonekaluista tai tapetista ennen kuin liität lämpöpatterin pistorasiaan.
2. Käännä Virransäädintä asentoon LOW, MED tai HIGH laittaaksesi patterin päälle.
3. Käännä Termostaattisäädin haluamaasi asentoon. Suositeltu asetus on "MAX" eli 5-10 minuuttia.
4. Kun huone saavuttaa halutun lämpötilan, kierrä termostaattivalitsinta hitaasti vastapäivään, kunnes virran merkkivalo sammuu ja kuuluu naksahtava ääni. Lämpöpatteri sammuu tilapäisesti.
5. Jos sisälämpötila laskee alle halutun, lämpöpatteri ja merkkivalo käynnistyvät uudelleen, kunnes lämpötila on taas halutulla tasolla.

Patterista saattaa lähteä omituinen haju ensimmäisellä käyttökerralla, mutta se on normaalia. Haju johtuu valmistusprosessissa käytetystä liukasteesta. Haju katoaa 30 minuutin käytön jälkeen.

Ylikuumenemissuojausjärjestelmä

Lämpöpatterin virta katkeaa automaattisesti, jos lämmittimen lämpötila ylittää tietyn rajan. Ylikuumenemisen ilmetessä lämpöpatteri sammuu. Kytke lämpöpatteri pois päältä ja anna sen jäähtyä kokonaan.

Tämän jälkeen lämpöpatteri toimii taas normaalisti.

Puhdistus ja säilytys

1. Irrota virtapistoke seinäpistorasiasta ja anna lämpöpatterin jäähtyä ennen puhdistusta.
2. Pyyhi lämpöpatteri pehmeällä ja kostealla (ei märällä) liinalla.

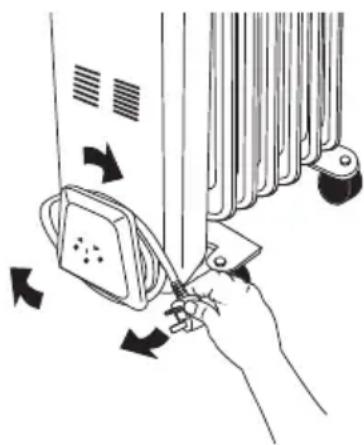

3. Kieputa verkkokaapeli verkkokaapelin pidikkeeseen. Säilytä patteria kuivassa ja puhtaassa paikassa.

Älä upota patteria veteen. Älä käytä pesukemikaaleja, kuten pesuaineita tai hankaavia aineita.

Lämpöpatteri ei toimi, kun kytken se päälle

• Tarkista onko lämpöpatteri liitetty verkkovirtaan ja onko virta kytketty päälle pistorasiaan.
• Aseta lämpötila korkeimpaan asetukseen.
  • Tarkista onko termostaatin asetus liian matalalla.
  • Kokeile pistokkeen sulakkeen vaihtamista.
• Jos lämpöpatteri ei edelleenkään toimi, älä yritä korjata sitä itse.

Jos lämpöpatteri sammuu automaattisesti, toimi seuraavasti:

1. Irrota lämpöpatteri verkkovirrasta ja anna sen jäähtyä.
2. Tarkasta lämpöpatteri.
3. Laita patterin töpseli seinään ja napsauta se päälle virtanappulasta. Mikäli patteri lakkaa jälleen toimimasta, siirrä se paremmin ilmastoituun tilaan. Mikäli ongelma jatkuu, ota yhteyttä huoltopalveluun.
4. Jos lämpöpatterissa on merkkejä fyysisestä vahingosta (esim. kotelo sulanut tai palanut), älä yritä käyttää sitä. Jätä kaikki huoltotyö pätevälle henkilöstölle.

Tekniset tiedot

Malli L10ORW13E L15ORW13E L20ORW14E
Virransyöttö 220-240V~ 50Hz 220-240V~ 50Hz
Virrankulutus 1000W 1500W 2000W
Ripojen lukumäärä 5 7 9

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tuotteessa tai sen pakkauksessa oleva merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana. Sen sijaan vastuullasi on hävittää kyseinen laite viemällä se määrättyyn käytettyjen sähkö- ja elektroniikkatuotteiden keräyspisteeseen kierrätystä varten. Erilliset käytettyjen laitteiden keräys- ja kierrätystoimet auttavat säästämään luonnonvaroja ja varmistamaan, että laitteet kierrätetään ihmisten terveyttä ja ympäristöä suojelevalla tavalla.

Saat lisätietoja jätteen keräys- ja kierrätyspisteistä ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyjääsi.
