EFV 3290-92 X - Kjøkkenvifte GRAM - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette
Merke	Gram
Modell	EFV 3290-92 X
Bredde	90 cm
Dybde	50 cm
Høyde (min/maks)	65-100 cm (justerbar avtrekkspipe)
Vekt	18 kg
Strømforsyning	220-240 V ~ 50 Hz
Tilkoblingsverdi	280 W
Motortype	Enkel motor
Antall viftehastigheter	3
Maksimal utsugingskapasitet	650 m³/h
Maksimalt støynivå	65 dB(A)
Belysning	2 x LED (2 W hver)
Filtertype	Vaskbart metallfettfilter + aktivt kullfilter (valgfritt)
Utløpsdiameter for kanal	150 mm
Energiklasse	A+
Betjeningstype	Elektroniske trykknapper
Installasjon	Veggmontert eller resirkulering
Sikkerhetsfunksjoner	Termisk sikring, motoroverbelastningsbeskyttelse

Ofte stilte spørsmål - EFV 3290-92 X GRAM

Hvordan installerer jeg Gram EFV 3290-92 X kjøkkenhette?

Installasjon må utføres av en kvalifisert elektriker. Sørg for at hetten er sikkert montert i riktig høyde over komfyren (65-75 cm for gass, 65-70 cm for elektrisk). Koble kanalen til utløpet eller sett den til resirkulering.

Hvor ofte bør jeg rengjøre fettfilteret?

Metallfettfilteret bør rengjøres hver 2-3 måned eller når filtermetningsindikatoren lyser. Vask det for hånd eller i oppvaskmaskin på lav temperatur.

Hvordan bytter jeg det aktive kullfilteret?

For resirkuleringsmodus, bytt aktivt kullfilter hver 4-6 måned. Få tilgang ved å fjerne fettfilteret og skyv ut det gamle kullfilteret. Sett inn det nye sikkert.

Kan jeg bruke hetten uten kanal?

Ja, hetten kan brukes i resirkuleringsmodus med et aktivt kullfilter. Luften filtreres og returneres til kjøkkenet.

Hva bør jeg gjøre hvis hetten er støyende?

Sjekk for hindringer i kanalen eller filtrene. Sørg for at hetten er i vater og sikkert montert. Hvis støyen vedvarer, kontakt service.

Hvordan justerer jeg viftehastigheten?

Bruk betjeningsknappene på hetten: vanligvis en knapp for lav, middels og høy hastighet. Hetten kan også ha en boost-modus.

Hvilken type lyspære bruker hetten?

Hetten bruker integrerte LED-lys (2 x 2W). De kan ikke skiftes av brukeren; kontakt service hvis defekte.

Er hetten energieffektiv?

Ja, den har energiklasse A+, noe som betyr at den er svært effektiv.

Hva er maksimale dimensjoner for kanalen?

Kanalutløpsdiameteren er 150 mm. Bruk en kanal med minst samme diameter for optimal ytelse.

Hvor finner jeg reservedeler?

Reservedeler som filtre, motorer og kontrollkort er tilgjengelige via Gram servicesentre eller autoriserte forhandlere. Bruk modellnummeret EFV 3290-92 X.

BRUKSANVISNING EFV 3290-92 X GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

Ventilatoren er spesielt utviklet og fremstilt for å oppfylle dine forventinger, samt passe godt inn i et moderne kjøkken. Moderne konstruksjonsløsninger og bruk av siste nytt innen produksjonsteknologi garanterer ventilatorens høye funksjonalitet og estetikk. Vennligst les denne bruk-sanvisningen nøye for du starter installasjonen. Dermed unngår du feilinstallering og feilbetjening av ventilatoren.

Vi håper du blir fornøyd med ditt nye GRAM-produkt.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 41

MONTERING 44

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gasseller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installa-

sjonsinstruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

Elementer

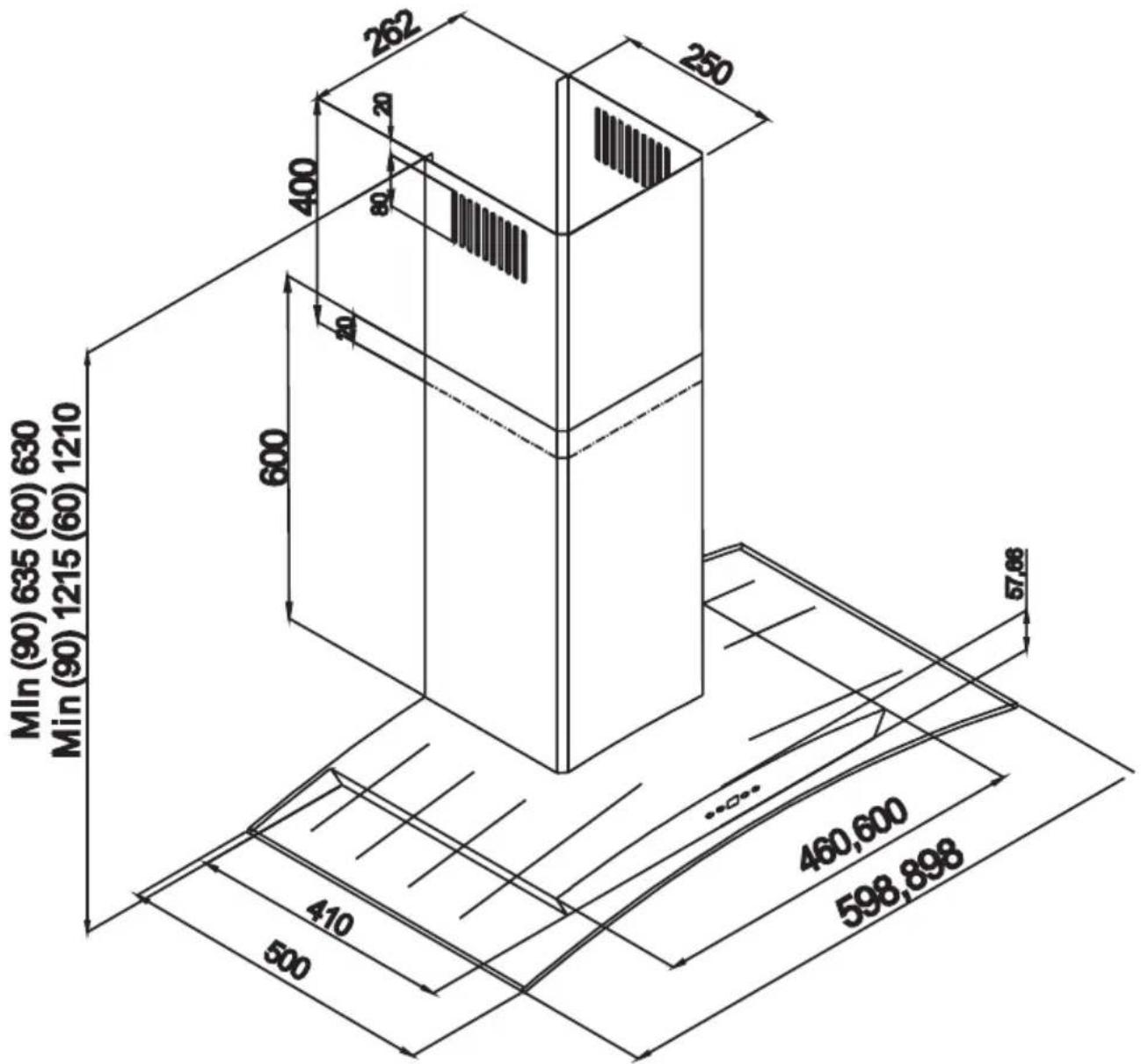

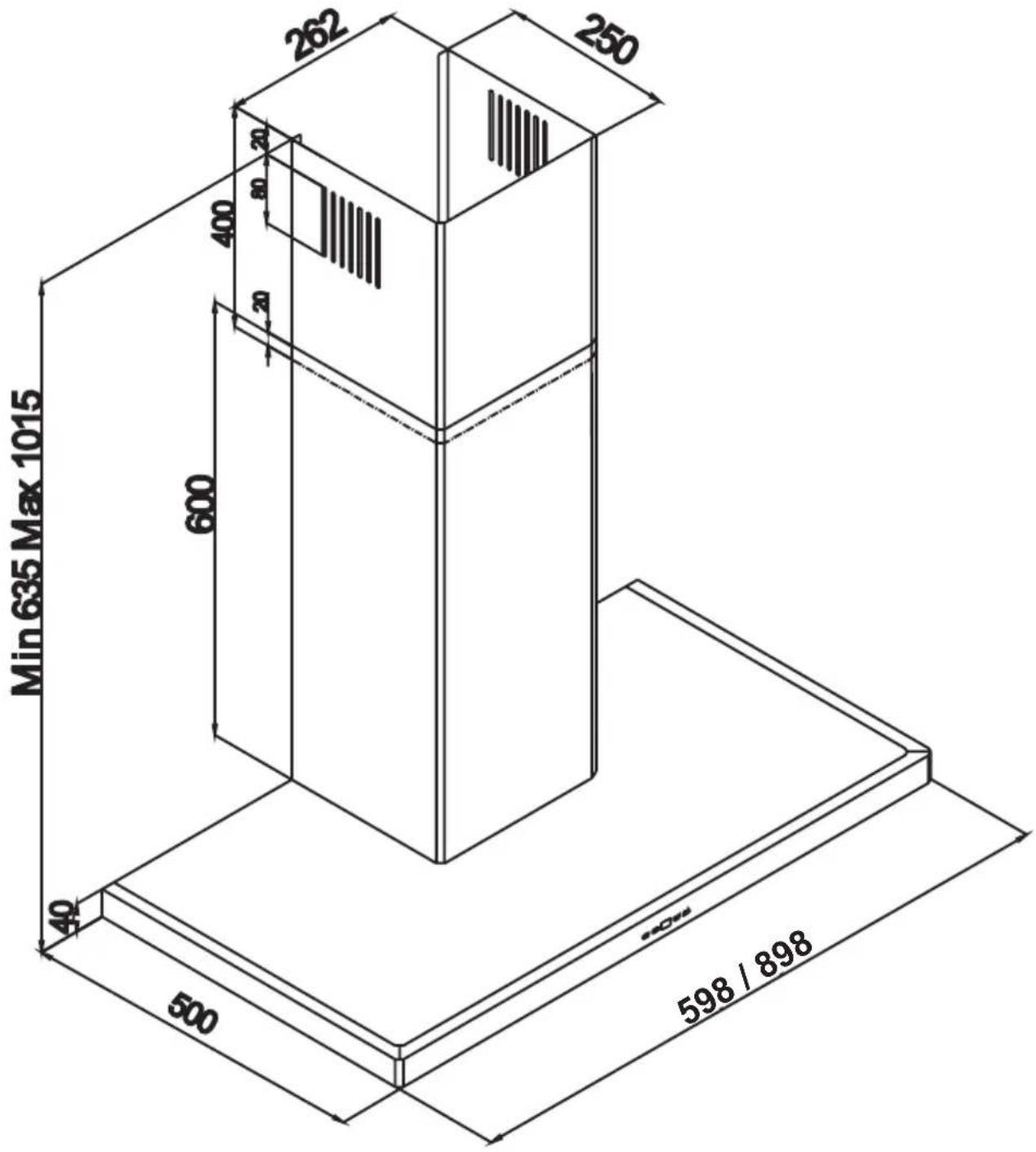

Kjøkkenviften består av følgende deler (Fig. 2):

1 Innvendig pipe

2 Utvendig pipe

3 Kontrollbrytere

4 Belysning

5 Aluminiumkassettfilter

6 Glass - avhengig av modell

Installasjon, ta produktet ut av pakningen:

• Kontroller at produktet ikke er deformert eller skadet.
• Transportskader og defekter må straks meldes til den som er ansvarlig for transporten.
• Hvis du konstaterer skader, melder du fra om dette til forhandleren.
• Ikke la barn bruke pakningsmateriell som leketøy!!!

Installere opphengsstang

Det er to L-formede opphengsstenger å installere med produktet; skruer medfølger. Fest stengene på produktets hovedenhet med M5 x 35 skruer i M5 mutre (Bilde 3a).

a) M5 x 35 YSB

b) L-formede stenger

Installere plastutløp

Installer plastutløp på toppen av motorhuset ved hjelp av 3,5x9,5 skruer (Bilde 3b).

Bore monteringshull ∅ 6 mm

Fest monteringssjablongen på veggen og bor huller i punktene merket A,B,C med en ∅8 mm drill. For å installere pipedelen, bruk drillen ved å ta utgangspunkt i minimums- og maksimumsdimensjonene for høyde (Bilde 3c)

ADVARSEL: Under boring av opphengshullene, pass på riktig diameter på hullene som skal brukes til å henge opp ventilatoren.

Hvis diameteren på opphengshullene blir feil, kan ikke ventilatoren settes sammen skikkelig.

Innsetting av plugger

Slå ∅10 mm plugger inn i hullene A,B,C drillet som ∅8 mm. Slå ∅6 mm plugger inn i to hull drillet som ∅6 mm (Bilde 3d). Bor huller på stedene merket G,H og slå ∅10 mm plugger inn i dem.

a) 10 mm plastplugg

b) 6 mm plastplugg

c) Utløpstilkobling Huller ∅ 6 mm

d) Hullèr for ventilatoroppheng ∅ 8 mm

Skruer for festestang til pipe;

Bor huller i veggen med en ∅6 mm bor. Fest pipens festestang ved hjelp av 3,9 x 22 Ysb-skruer i ∅6 mm plastplugger. Bor huller i veggen med en ∅10 mm bor. Skru inn 2 stk 5,5 x 60 Ysb-skruer på punktene A,B i ∅10 mm plastplugger. Avstanden mellom veggen og skruehodet skal være 5 mm (Bilde 3e).

a) 5,5 x 60 Ysb Skrue

b) 3,9 x 22 Ysb Skrue

Plassere ventilatorhetten på veggen

Heng L-formede stenger i punktene A og B (Bilde 3f).

Trekk til opphengsskruene:

Trekk til skruene med skrutrekker etter opphenging for å feste produktet mot veggen. Du kan bruke

M5x40Ysb-skruene til å finjustere parallelliteten til hetten (Bilde 3g).

Merk: Du kan finjustere parallelliteten ved å løsne M5-skruene på toppen.

Trekk til opphengsskruene:

Fest produktet på veggen fra punkt C med 5,5x60 Ysb-skrue for å sikre at produktet er trygt installert (Bilde 3h).

Fest produktet på veggen fra punkt G, H med 5,5x60-skruer for å sikre at produktet er trygt installert (Bilde 3i).

Installere fleksibelt aluminiumsrør:

Koble det fleksible aluminiumsrøret til uttakene på produktet og på kjøkkenveggen.

Forsikre deg om at denne forbindelsen ikke vil løsne selv når ventilatoren brukes på maksimum effekt (Bilde 3j).

Installere den utvendige pipen:

Sett den innvendige pipen inn i den utvendige pipen. Sett pipene på motorboksen og trykk dem ned. Pass på at det er fast forbindelse mellom apparathuset og motorboksen (Bilde 3k).

Installere den Innvendig pipen:

Trekk den innvendige pipen oppover gjennom den utvendige pipen. Fest pipene med 3,5 x 9,5 forniklede skruer (Bilde 3l).

a. Innvendig pipe

b. 3,5 x 9,5 RYSB Forniklet skrue

Etter at installasjonen av ventilatoren er fullført, bør du sjekke alle tilkoblinger før du slår den på.

Fjern den beskyttende plastfilmen fra produktet.

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn luktabsorbasjonsmodus for kjøkken-viften

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på viften.

Det må monteres et karbonfilter när denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

Apparatet har tre ventilasjonstrinn. Avhengig av mengden damp som avgis ved koking eller steking, kan du bruke ventilatoren på lav, middels eller høy hastighet. Knappene på frontpanelet brukes til å slå apparatet av eller på.
Det anbefales å kjøre ventilatoren sammen med komfyren slik at en positiv sirkulasjon kan dannes. Dette vil ha en positiv virkning på avtrekkseffektiviteten. Hold viften i gang en tid etter avsluttet steking/koking for å sikre effektivt avtrekk av damp og lukt.

Belysning

Apparatet har to lamper og en bryter for å slå lyset av og på. Trykk på lampeknappen for å slå lampen av eller på.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Rens filteret när displayet viser "omtrent hver 2.-3. uke.

For å fjerne symbolet over (når filteret er rengjort og satt tilbake), hold "1-knappen inne i 3 sekunder (pass på at viften ikke er i drift). «E»-symbolet vises på displayet, og viften fungerer normalt.

Dersom du ønsker å bruke viften mens "C-symbolet fortsatt vises, trykk på " knappen. Hastighetsindikasjonen vises i 1 sekund, og deretter vises " C-symbolet og motoren vil fortsette å kjøre.

MERK: “C-symbolet vises etter 60 timers drift.

Rengjør filteret ved å vaske det i oppvaskmaskin (maksimal temperatur 60 °C) eller for hånd ved å bruke mildt vaskemiddel.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenviften da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at apparatet lukkes eller gjøres ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

● Lavspenningsdirektiv 2006/95/E∅F,
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
● ErP Directive 2009/125/EC

og er derfor merket med C symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.

NO: SE:

FI:
