Produkttype	Luftgevær med kikkertsikte
Merke	Kayoba
Modell	777-375
Kaliber	4.5 mm (.177)
Hastighet	185 m/s (607 fot/s)
Total lengde	105 cm (41,3 tommer)
Vekt	3,6 kg (7,9 lbs)
Strømkilde	Fjær-stempel, brytepipe
Kikkertsikte inkludert	Ja, kikkertsikte med fester
Kikkertsikteegenskaper	Høyde- og sidejustering, fokusring, parallaksejustering
Sikkerhetsmekanisme	Manuell sikring (F/S-posisjoner)
Lademekanisme	Enkeltprosjektil, brytepipe spenningsarm
Løpstype	Riflet fast løp
Sikter	Perle frontsikte og justerbart baksikte (for bruk uten kikkert)
Tiltenkt bruk	Målskyting og plinking kun for voksne
Montering påkrevet	Ja, montering av kikkert og justering av sikter
Vedlikehold	Rens løp, olje stempel, tørk av utvendig olje før bruk
Miljøavfall	Inneholder elektroniske/elektriske komponenter – resirkuler på angitt stasjon
Sikkerhetsadvarsler	Ikke et leketøy, pek aldri på mennesker/dyr, ikke tørravfyr

Ofte stilte spørsmål - 777-375 Kayoba

Hvordan lader jeg et prosjektil i luftgeværet?

Først, sørg for at stemplet er hektet på avtrekkeren. Hold spenningsarmen med venstre hånd og sett inn et prosjektil i kammeret med høyre hånd. Beveg deretter armen tilbake til utgangsposisjonen. Stikk aldri fingeren i kammeret med mindre et prosjektil er satt inn.

Hvordan justerer jeg kikkertsiktet?

Fjern hettene for sideskrue og høydejusteringsskrue. For høyde (opp/ned), drei med klokken for å senke treffpunktet og mot klokken for å heve det. For sidejustering (venstre/høyre), drei med klokken for å flytte treffpunktet til høyre og mot klokken for å flytte det til venstre. Hvert klikk flytter treffpunktet 7 mm på 91 m.

Hvordan aktiverer jeg sikkerheten?

Skyv sikringen fremover (mot F) for å avfyre, eller bakover (mot S) for å aktivere sikringen. Sikringen er nå på og geværet kan ikke avfyres.

Hvilken type prosjektiler bør jeg bruke?

Bruk bare standard luftgeværprosjektiler i kaliber 4,5 mm. Ikke bruk ståltråd, spiker eller dårlige prosjektiler da de kan skade løpet.

Hva er hastigheten og kaliberet?

Kaliberet er 4,5 mm (.177) og hastigheten er 185 m/s (omtrent 607 fot/s).

Hvordan vedlikeholder jeg luftgeværet?

Før bruk, tørk av olje fra geværet med en tørr klut. Etter bruk, rengjør geværet og olje det for å forhindre korrosjon. Olje stemplet regelmessig for å holde det smurt og tett.

Kan jeg bruke dette geværet uten kikkertsikte?

Ja, du kan bruke jernsiktene. Sikt slik at perlen er i linje mellom sporet og målet, med toppen av sporet og bunnen av perlen på linje, og målet sentrert på perlen.

Hva gjør jeg hvis trådkorset er skjevt?

Løsne skruene på festet, drei siktet til trådkorset er rett, og stram skruene igjen.

Er dette luftgeværet trygt for barn?

Nei, dette er ikke et leketøy. Luftgeværet er beregnet for bruk kun av voksne. Følg alltid alle sikkerhetsinstruksjoner og gjeldende lover.

Hva er parallaksejustering og hvordan bruker jeg den?

Parallaksefeil oppstår når målet ikke er på innstilt avstand. For å justere, bruk fokusringen på linsen (for justerbare modeller) for å korrigere parallakse på forskjellige avstander. For jaktkikkerter er parallaksefeil ubetydelig på normale avstander.

BRUKSANVISNING 777-375 Kayoba

NO - Bruksanvisning (Oversettelse av original bruksanvisning)

Jula Norge AS, Solheimsveien 6–8, 1471 L∅RENSKOG

Distributör/ Distributør/ Dystrybutor/ Distributor

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

Värna om miljön!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet må inneholder elektriske eller elektroniske komponentersom skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstation.

Dbaj o środowisko!

Montering av kikarsikte

Les bruksanvisningen nøye før bruk!

Ta vare på den for fremtidig bruk.

• Les alle anvisninger nøye for best mulig resultat og sikker bruk.
• Händter aldri geværet på en annen måte enn det som angis i bruksanvisningen. Det kan gjøre at geværet oppfører seg på en uventet måte, med person- eller eiendomsskade som resultat.
• Dette er ikke et leketøy. Luftgeværet er beregnet for bruk av voksne.
• Kontroller alltid at kolben er hektet opp utløseren før du legger inn kulen. Hold pipen med venstre hånd og legg en kule i kammeret med høyre hånd.
• Ikke plasser fingeren i kammeret hvis du ikke har lagt inn en kule.
• Rett aldri munningen mot mennesker eller dyr, uansett om geværet er ladet eller ikke, for å unngå fare for ulykke.
• Sett aldri fra deg geværet når det er ladet – det kan falle og gå av ved et uhell.
• Den som kjøper og bruker geværet plikter å følge alle gjeldende lover angående eierskap og bruk av luftgeværet.
• Ikke forsøk å demontere luftgeværet. Ved eventuelle problemer skal geværet repareres av kvalifiserte teknikere.
• Ikke bruk stältråd eller spiker i stedet for luftgeværkuler. Ikke bruk luftgeværkuler av dårlig kvalitet. Det kan skade løpet.
• La ikke fjæren være komprimert over lengre tid.
• Ikke avfyr geværet hvis det ikke er en kule i kammeret. Det skader geværdelene og gjør at fjæren slutter å fungere.

TEKNISKE DATA

Kaliber 4,5 mm
Utgangshastighet 185 m/s

Mål L: 105 cm

Vekt 3,6 kg

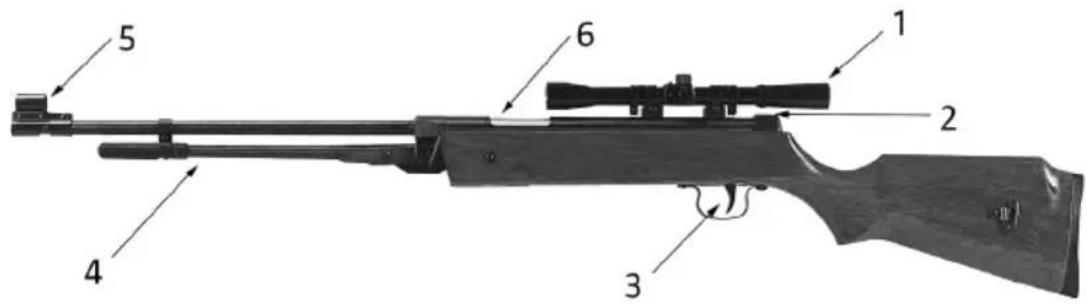

BESKRIVELSE

Luftgevær

1. Kikkertsikte

2. Ladespak

3. Sikring

4. Korn

5. Utløser

6. Kammer

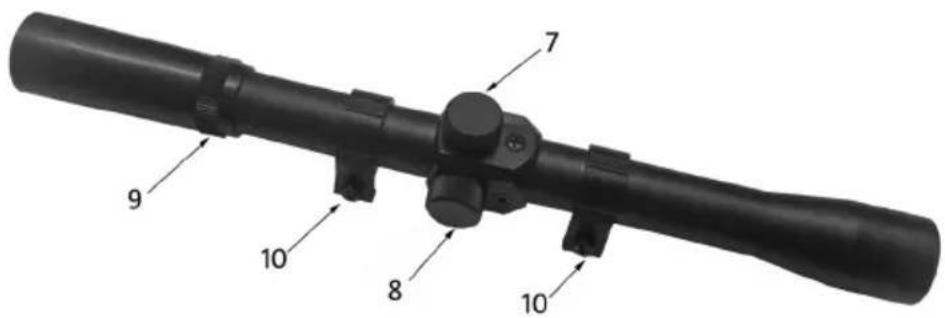

Kikkertsikte

1. Høydeskrue

2. Fokusring

3. Sidevinkelskrue

4. Feste

MONTERING

Montering av kikkertsikte

OBS! Dette siktet må ikke monteres på kraftigere skytevåpen av noen som helst type.

Okularets øyebeskyttelse er ikke tilpasset for dette. Hvis siktet brukes til våpen som har kraftigere rekyl enn .22-kalibersgevær eller luftgevær, kan det føre til alvorlige øyeskader.

1. Løsne festets skruer (10). Skyv festet inn i kilesporene på luftgeværet.

2. Skyv siktet forover eller bakover til okularet sitter slik at det føles mest mulig komfortabelt når geværet holdes i skyteposisjon. Stram skruene på festet.

3. Hvis trådkorset er skeivt, løsner du festeskruene og vrir siktet til trådkorset blir rett. Skru til skruene igjen.

BRUK

KIKKERTSIKTE

Fokusering

Hold kikkertsiktet i stødig posisjon 7–8 cm foran øyet, rettet mot et godt opplyst område. Hvis lyset ikke fyller hele siktefeltet, endrer du avstanden mellom øyet og okularet, slik at hele siktefeltet blir lyst. Hvis ikke trådkorset vises – vri fokusringen til venstre eller høyre til trådkorset blir skarpt og tydelig.

Innskyting

VIKTIG! Innskyting skal bare utføres på godkjent skytebane.

1. Plasser geværet på skytestøtte.
2. Fjern beskyttelsen for sidevinkelskruen og høydeskruen. På modeller med zoom skal zoomringen vris til maksimal zooming. Still inn korrekt skyteavstand hvis du har en innstillbar modell.
3. Løsne tre skudd mot et mål på cirka 91 meters avstand. Noter treffpunktene.
4. Mål avstanden mellom målets sentrum og sentrum av gruppen på tre treffpunkt, og juster sidevinkel og heving ut fra resultatet. For hvert klikk på bryterne flyttes treffpunktet med den strekningen som angis på respektive bryter.

For å unngå parallellaksefeil må målet være sentrert i trådkorset, noe som bare er mulig ved den avstanden kikkertsiktet er innstilt for. Mål på kortere eller lengre avstand forårsaker parallellaksefeil, som viser seg ved at trådkorset forskyves i forhold til målet. Vanlige kikkertsikter for jakt har så liten parallellaksefeil ved normale skyteavstander at det ikke har noen praktisk betydning. Ved prikkskyting benyttes justerbare objektiver til å eliminere parallellaksefeil ved ulike avstander. På justerbare objektiver korrigeres parallellaksefeil med fokusringen på objektivet.

LUFTGEVÆR

Luftgeværet drives av en fjærbelastet kolbe. Fordi geværet har spaklading er pipen fast.

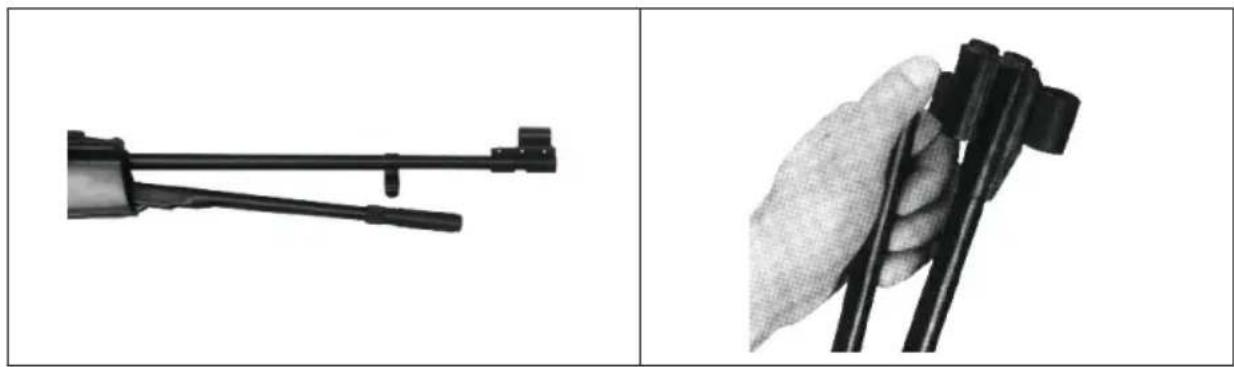

Frigjøre ladespaken

Hold i kolben med høyre hånd og frigjør ladespaken med venstre hånd. Trykk på knappen foran med venstre tommel og fell ut spaken.

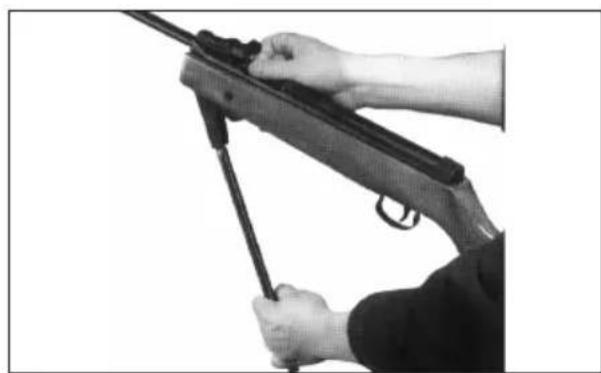

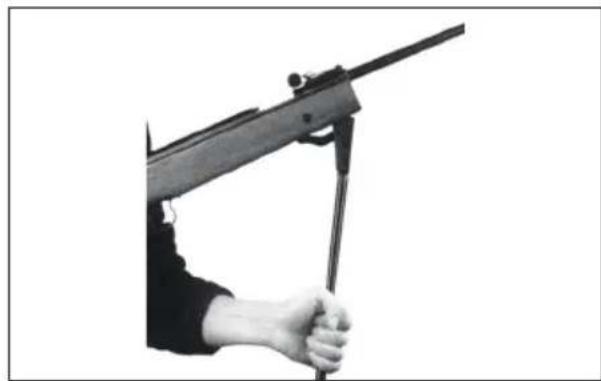

Fell ladespaken ned til kolben hekter seg opp på utløseren. ADVARSEL! Kammeret er åpent. Ikke plasser fingeren i kammeret hvis du ikke har lagt inn en kule.

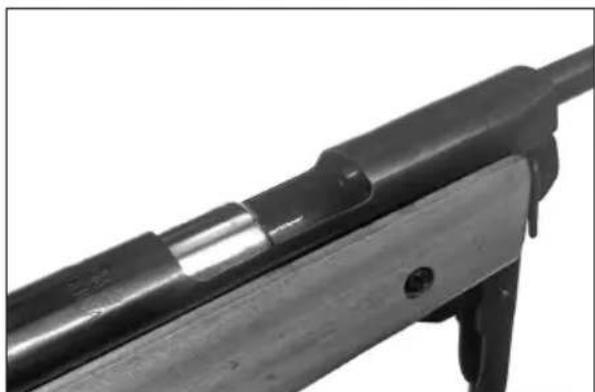

Hold ladespaken med venstre hånd og legg en kule i kammeret med høyre hånd. Før deretter spaken tilbake til opprinnelig posisjon.

ADVARSEL!Kontroller at kolben er hektet opp på utløseren før du legger inn kulen.

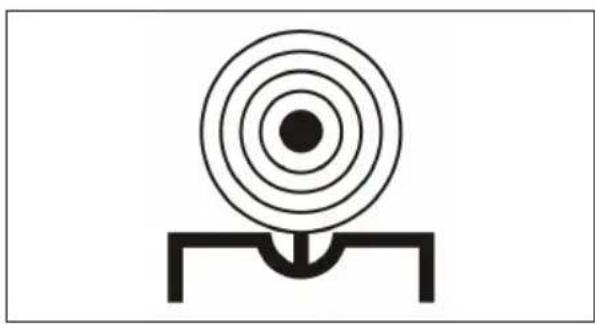

Sikte på mål uten kikkertsikte

Sikt slik at kornet er på linje mellom sporet og målet. Sporets overkant og kornets underkant skal være på linje, og målet skal være i sentrum av kornet.

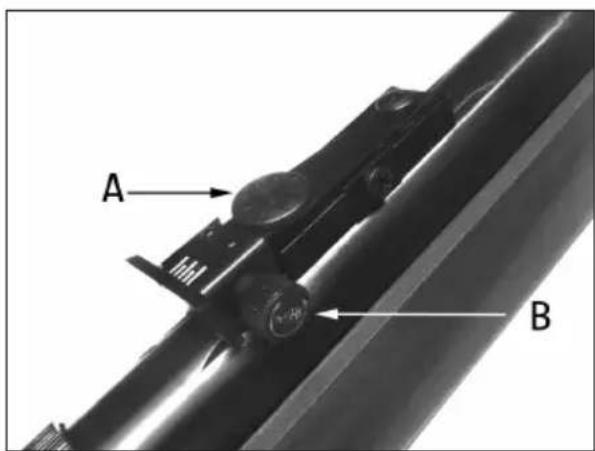

A. Justering i høyden: Vri justeringsskruen opp/ned med klokken for å senke treffbildet, henholdsvis mot klokken for å heve det.
B. Justering til siden: Vri skruen for justering venstre/høyre med klokken for å flytte treffbildet til høyre, henholdsvis mot klokken for å flytte det til venstre.

VEDLIKEHOLD

• Tørk bort olje fra geværet med en tørr klut før bruk.
• Rengjør geværet etter bruk, og olje det inn for å hindre korrosjon.
• Olje alltid geværkolben for å holde den smurt og tett.
