BRUKSANVISNING ZDF23001WA ZANUSSI

- Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

ADVARSEL! Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

Se "Råd" for andre mulige årsager.

TEKNISK INFORMATION

Les instruksjonene nøye før montering og bruk av produktet.

Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

GENERELT OM SIKKERHET

- Dette produktet er kun ment for bruk i husholdninger og liknende bruk som:

- gårdshus; personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer;

- av gjester på hoteller, moteller, pensjonater og andre boligtyper.

- Om strømledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller likt kvalifiserte personer for å unngå skader.

- Plasser kniver og bestikk med skarpe kanter i bestikkurven med spissen ned eller i en horisontal posisjon.

- Ikke la produktets dør stå åpen, uten tilsyn, for å forhindre at noen faller over den.

- Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.

- Ikke spyl eller bruk damp til å rengjøre produktet.

- Ventilasjonsåpningene på basen (hvis aktuelt) må ikke blokkeres av et teppe.

- Dette produktet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner

eller manglende erfaring og kunnskap hvis de har tilsyn eller får instruksjon i sikker bruk av produktet og forstår hvilke farer som kan inntreffe.

• Ikke la barn leke med produktet.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

SIKKERHETSANVISNINGER

MONTERING

• Fjern all emballasjen
• Ikke monter eller bruk et skadet produkt.
• Ikke monter eller bruk produktet på steder der temperaturen er lavere enn 0 °C.
• Følg monteringsanvisningene som følger med produktet.

ELEKTRISK TILKOPLING

ADVARSEL! Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Hvis strømkabelen må erstattes, må dette utføres av vårt Autoriserte servicesenter.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Dette produktet er i overensstemmelse med E∅S-direktivene.
• Bare for Storbritannia og Irland. Produktet har en 13 A-stikkontakt. Skulle det bli nødvendig å skifte sikringen i stikkontakten, bruk en sikring: 13 amp ASTA (BS 1362).

VANNTILKOPLING

- Sørg for at vannslangene ikke påføres skade.

• La vannet renne til det er rent, før du kopler produktet til nye rør, eller rør som ikke er brukt på lengre tid.
• Sørg for at det ikke oppstår lekkasje første gang du bruker produktet.
• Hvis vanninntaksslangen er defekt, må du trekke støpselet ut øyeblikkelig. Kontakt servicesenteret for å bytte ut vanninntaksslangen.

BRUK

- Ikke sitt eller stå på den åpne døren.

- Oppvaskmidler er farlig. Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.

- Ikke drikk eller lek med vann i produktet.

- Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan være oppvaskmiddel på oppvasken.

- Produktet kan slippe ut varm damp, hvis du åpner døren mens et oppvaskprogram er i gang.

- Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

AVFALLSBEHANDLING

ADVARSEL! Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

ENKELT START

1 Indikator for på/av
2 Programmarkør
3 Indikatorer
4 Start-knapp

5 Tidsforvalg-knapp
6 Programbryter

INDIKATORER

Indikator for programslutt.

1) Vanntrykk og -temperatur, og tilvalgene og mengden servise som er satt inn kan endre verdiene.

2) Med dette programmet får du mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise. (Dette er standardprogrammet for testinstitutter).

3) For bedre hygieniske resultater har dette programmet en høy temperatur under skyllefasen. Under skyllingen holder temperaturen seg på 70 °C i minst 10 minutter.

4) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir gode oppvaskresultater på kort tid.

5) Bruk dette programmet for å raskt skylle koppene, dette hindrer at matrester setter seg fast og at produktet avgir vond lukt. Ikke bruk oppvaskmiddel med dette programmet.

INFORMASJON FOR TESTINSTITUTTER

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

F∅R F∅RSTE GANGS BRUK

1. Sikre at nivået på vannmykneren passer til hardheten for vannforsyningen. Om ikke, juster nivået på vannmykneren. Kontakt det lokale vannverket for å få vite hva vannhardheten i ditt område er.

2. Fyll saltbeholderen med spesialsalt for oppvaskmaskin.

3. Fyll spesialskyllemiddel for oppvaskmaskin i skyllemiddelbeholderen.

4. Åpne vannkranen.
5. Start et program for å fjerne eventuelle vaskemiddelrester som fortsatt kan befinne seg i produktet. Ikke bruk oppvaskmiddel og ikke sett noe i kurvene.

TABELL OVER VANNHARDHET

Tyske grader (°dH)	Franske grader (°fH)	mmol/l Clarke-grader	Nivå på vannav-herder
47 -50 84	90 8.4 - 9.0 58 - 63 10
43 - 46 76	83 7.6 - 8.3 53 - 57 9
37 - 42 65	75 6.5 - 7.5 46 - 52 8
29 - 36 51	64 5.1 - 6.4 36 - 45 7
23 - 28 40	50 4.0 - 5.0 28 - 35 6
19 - 22 33	39 3.3 - 3.9 23 - 27		5^1)
15 - 18 26	32 2.6 - 3.2 18 - 22 4
11 - 14 19	25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 1	8 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1^2)

1) Fabrikkinnstilling
2) Ikke bruk salt på dette nivået.

• Sikre at produktet er i programvalgmodus.
• Trykk og hold -knappen og drei programvelgeren mot klokken til programmarkøren er stilt inn på .
• Frigjør når Delay og begynner å blinke.

• Trykk på . Indikatorene , Delay og blinker. Den aktuelle innstillingen indikeres av den periodiske blinkingen til indikatoren : i.eks. 5 blink + pause + 5 blink = nivå 5.

• Trykk på for å endre innstillingen. Hver gang du trykker på knappen, øker nivået. Etter nivå 10 starter du på nytt fra nivå 1.

• Drei bryteren til for å bekrefte innstillingen.

HA I SALT

Skyllemiddel bidrar til å tørke oppvasken uten striper og flekker. Det porsjoneres automatisk ut under den varme skyllefasen.

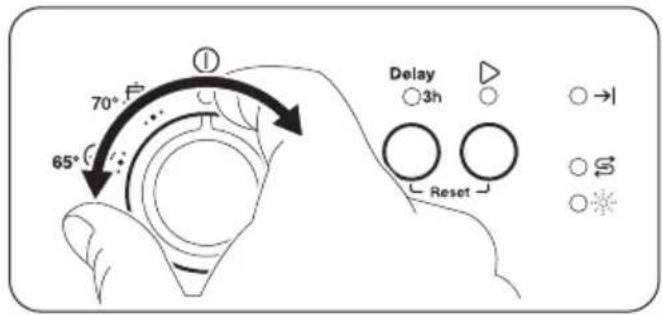

DAGLIG BRUK

1. Åpne vannkranen.
2. Velg riktig program for den aktuelle oppvasktypen og smussgrad.

Sikre at produktet er i programvalgmodus.

- Fyll saltbeholderen hvis saltindikatoren er på.

- Fyll skyllemiddelbeholderen hvis skyllemiddel-indikatoren er på.

1. Fyll kurvene.
2. Tilsett oppvaskmaskinmiddel.
3. Starte et program.

LEGGE INN VASKEMIDDEL

• Ikke fyll saltbeholderen eller skyllemiddelbeholderen.
• Still vannhardheten til laveste nivå.
• Still inn skyllemiddelbeholderen til laveste posisjon.

PROGRAMVALGMODUS

Produktet må være i programvalgsmodus for å starte et program. Hvis betjeningspanelet ikke viser denne tilstanden, trykk på Reset.

RESET

Åpne vannkranen, steng døren, velg et program og trykk på ▷.

ALTERNATIV DELAY

Still inn programmet ved å trykke på Delay.

Trykk på ▷ for å starte nedtellingen.

Når nedtellingen er slutt, starter programmet.

ÅPNE D∅REN MENS PRODUKTET ER I BRUK

Hvis du åpner døren mens et program går vil produktet stoppe. Når du lukker døren, vil produktet fortsette fra der det ble avbrutt.

Når PROGRAMMET ER SLUTT

Indikatoren tennes. Hvis du ikke deaktiverer produktet innen 5 minutter, vil alle lampene slukkes. Dette bidrar til å redusere energiforbruket.

Drei bryteren til ⒼSteng kranen.

RÅD OG TIPS

GENERELT

De følgende hintene sørger for optimal vaske- og tørkeresultat ved daglig bruk og også hjelpe til med å beskytte miljøet.

• Fjern større matrester fra oppvasken og ha i søppelet.
• Ikke forhåndsvask oppvask for hånd. Ved behov, bruk forvaskprogrammet (dersom det er tilgjengelig) eller velg et program med en forvaskfase.
• Bruk alltid hele plassen i kurvene.
• Når du setter inn oppvask, påse at gjenstandene kan nås skikkelig og vaskes av vannet som kommer ut av spylearmdysene. Påse at ingen gjenstander berører eller dekker hverandre.
• Du kan bruke oppvaskmiddel, skyllemiddel og salt separat eller muligtabletter (f.eks. "3in1", "4in1", "All in 1"). Følg instruksene som står skrevet på pakken.
• Velg program i hensyn til type oppvask og hvor skitten den er. Med ECO-programmet får du mest effektiv bruk av vann og energiforbruk for servise og bestikk som er normalt skittent.

VANNHARDHETEN

Vannmykneren fjerner mineraler fra vannforsyningen, som ellers ville ha skadelig effekt på vaskeresultatene og produktet.

Jo mer vannet inneholder av disse mineralene, dess hardere er vannet. Vannhardhet måles i tilsvarende skalaer.

Vannmykneren må justeres i henhold til vannhardheten der du bor. Det lokale vannverket kan gi opplysninger om hardheten til vannet der du bor. Det er viktig å stille vannhardheten inn på riktig nivå for å sikre gode vaskeresultater.

BRUK SALT, SKYLLEMIDDEL OG SÅPE

• Bare bruk salt, skyllemiddel og såpe som er beregnet på oppvaskmaskiner. Andre produkter kan skade produktet.
• Multitabletter passer vanligvis i områder med en vannhardhet på opptil 21 °dH. I områder som overskrider denne grensen må skyllemiddel og salt brukes i tillegg til multitabletter. Men i områder med hardt og svært hardt vann anbefaler vi å bruke enkeltoppvaskmiddel (pulver, gelé, tabletter uten tilleggsfunksjoner), skyllemiddel og salt separat for optimal vaske- og tørkeresultater.
• Dersom du bruker multitabletter kan du velge tilvalget Multitab (hvis det er tilgjengelig). Dette tilvalget øker vaske- og tørkeresultatene ved bruk av multitabletter.
• Oppvaskmiddeltablettene vil ikke løses helt opp ved bruk av korte programmer. For å forhindre rester på serviset, anbefaler vi at du bruker tabletter sammen med lange programmer.
• Ikke bruk mer enn riktig mengde oppvaskmiddel. Les anvisningene fra produsenten på oppvaskmiddelet.

SLIK GJ∅R DU OM DU IKKE LENGER ∅NSKER Å BRUKE MULTITABLETTER

Utfør følgende prosedyre før du begynner å bruke separat rengjøringsmiddel, salt og skyllemiddel.

1. Still inn det høyeste nivået på vannmykneren.
2. Sikre at beholderne for salt og skyllemiddel er fulle.
3. Start det korteste programmet med en skyllefase. Ikke tilsett vaskemiddel og ikke sett noe i kurvene.
4. Når programmet er ferdig, juster vannmykneren i henhold til vannhardheten der du bor.
5. Juster mengden skyllemiddel som slippes ut.

FYLLE KURVENE

• Produktet skal kun brukes til å vaske gjenstander som er oppvaskmaskinsikre.
• Ikke bruk produktet til å vaske gjenstander som er laget av tre, horn, aluminium, tinn eller kobber.
• Du må ikke plassere vannabsorberende gjenstander i produktet (svamper, kjøkkenhåndklær).
• Fjern matrester fra gjenstandene.
• Bløtgjør brent mat som sitter fast på gjenstandene.
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.
• Kontroller at bestikk og servise ikke legger seg i hverandre. Bland skjeer sammen med annet bestikk.
• Forsikre deg om at ikke glassene ikke står helt inntil hverandre.
• Legg små gjenstander i bestikkurven.
• Plasser lette redskaper i den øvre kurven. Forsikre deg om at gjenstandene ikke kan bevege seg.
• Påse at spylearmene kan bevege seg fritt før du starter et program.

STELL OG RENGJ∅RING

1. La serviset avkjøle seg før du tar det ut av produktet. Varme elementer kan lett bli skadet.
2. Tøm den nedre kurven først, og deretter den øvre.

Når programmet er slutt kan det fortsatt være vann på sidene og på produktets dør.

ADVARSEL! Slå av produktet og trekk støpselet ut av stikkontakten før det utføres noe vedlikehold.

Møkkete filtre og tette spylearmer vil redusere vaskeresultatet. Kontroller jevnlig, og rengjør dem etter behov.

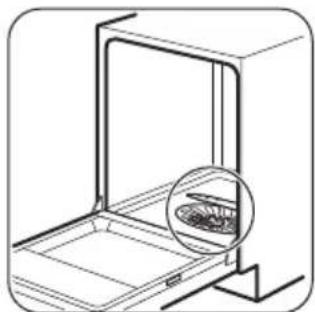

RENGJ∅RE FILTRENE

• Påse at det ikke er rester av mat eller skitt på eller rundt kanten av bunnpannen.
• Sett tilbake det store flate filteret (C). Sikre at det er korrekt plassert under de 2 lederne.
• Sett sammen filtrene (A) og (B).

- Sett tilbake filteret (A) i det store flate filteret (C). Drei det med klokken til det låses.

Dersom filtrene er i ukorrekt posisjon, kan det forårsake dårlige vaskeresultater og skade på produktet.

RENGJ∅RE SPYLEARMENE

Ikke fjern spylearmene. Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

UTVENDIG RENGJ∅RING

• Rengjør produktet med en fuktig, myk klut.
• Bare kun nøytrale rengjøringsmidler.
• Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

INNVENDIG RENGJ∅RING

• Rengjør produktet forsiktig med en myk og fuktig klut, også gummitetningen rundt døren.
• Hvis du vanligvis bruker kortvarige programmer, kan disse etterlate rester av fett og kalk inne i produktet. For å unngå dette, anbefaler vi å kjøre langvarige programmer minst 2 ganger per måned.

FEILS∅KING

Om produktet ikke starter eller stopper under bruk, og før du tar kontakt med servicesenter, sjekk om du kan løse problemet selv ved hjelp av informasjonen i tabellen.

Med noen problemer, vil ulike indikatorer blinke periodisk for å vise en alarm kode.

Problem og alarmkode Mulig	løsning
Du kan ikke slå på produktet.▪ Sørg for at støpselet er satt helt inn i veggkontakten.▪ Kontroller at det ikke er en skadet sikring i sikringsskapet.
Programmet starter ikke.▪ Kontroller at produktets dør er lukket.▪ Trykk på Start.▪ Hvis starttidsforvalg er valgt, avbryt innstillingen eller vent til slutten av nedtellingen.▪ Produktet har startet oppladingsprosedyren for harpiksen i vannmykneren. Varigheten på prosedyren er ca. 5 minutter.
Produktet tar ikke inn vann.▪ Indikatoren blinker 1 gang.▪ Indikatoren blinker uopphørlig.	▪ Kontroller om vannkranen er åpen.▪ Kontroller at trykket til vannforsyningen ikke er for lav. For å finne ut at dette, kontakt om nødvendig kommunen eller vannverket.▪ Kontroller at vannkranen ikke er tett.▪ Kontroller at filteret i inntaksslangen ikke er tett.▪ Kontroller at vanninntaksslangen ikke er bøyd eller i klem.
Produktet tømmes ikke for vann.▪ Indikatoren blinker 2 gang-er.▪ Indikatoren blinker uopphørlig.	▪ Kontroller at avløpsrøret ikke er tett.▪ Kontroller at dreneringsslangen ikke er bøyd eller i klem.
Lekkasjestoppsystemet er på.▪ Indikatoren blinker 3 gang-er.▪ Indikatoren blinker uopphørlig.	▪ Steng vannkranen og ta kontakt med servicesenteret.

Etter at du har kontrollert produktet, trykk på ▷. Ta kontakt med servicesenteret hvis feilen vedvarer.

Kontakt servicesenteret for alarmkoder som ikke er beskrevet i tabellen.

VASKE- OG T∅RKERESULTATENE ER IKKE TILFREDSSTILLENDE

Problem Mulig løsning
Det er hvitaktige striper eller blålig belegg på glass og servise.	For mye skyllemiddel slippes ut. Still skyllemiddelvelgeren inn på en lavere posisjon.Mengden oppvaskmiddel er for stor.
Det er flekker og tørre vannflekker på glass og servise.	Det slippes ikke ut nok skyllemiddel. Still skyllemiddelvelgeren inn på en høyere posisjon.Det kan være mengden skyllemiddel som er årsaken.
Serviset er vått. Programmet har	ingen tørkefase eller har en tørkefase med en lav temperatur.Skyllemiddelbeholderen er tom.Det kan være mengden skyllemiddel som er årsaken.

Se "Råd og tips" for andre mulige årsaker.

TEKNISKE DATA

Mål Bredde/høyde/dybde (mm)	596 / 818-878 / 590
Elektrisk tilkopling1) Spenning (V)	220 - 240
	Frekvens (Hz) 50
Vanntrykk Min./maks.bar (MPa)	0.5 (0.05) / 8 (0.8)
Vanntilførsel	Kaldt vann eller varmt vann2) maks 60 °C
Kapasitet Antall kuverter 13
Strømforbruk Forblitt på-modus (W)	0.50
Strømforbruk Av-modus (W)	0.50

1) Se typeskiltet for andre verdier.

2) hvis varmtvannet kommer fra alternative energikilder (for eksempel solcellepaneler eller vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

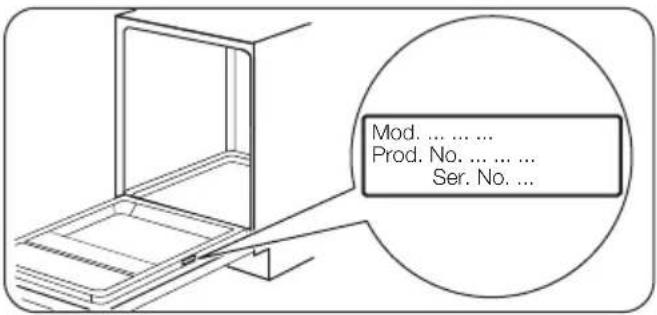

TYPESKILT

BESKYTTELSE AV MILJ∅ET

Resirkuler materialer som er merket med symbolet

Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet sammen

INFORMASJON FOR TESTINSTITUTTER

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

WWW.ZANUSSI.COM/SHOP
