BRUKSANVISNING ZDF3013 ZANUSSI

Vedligeholdelse og rengøring ____ 10

Fejlfinding 11

Teknisk information 14

Miljøhensyn 14

Oplysninger til testinstitutter

Når programmet er slut, viser displayet et 0, og kontrollamperne for programtrin slukkes.

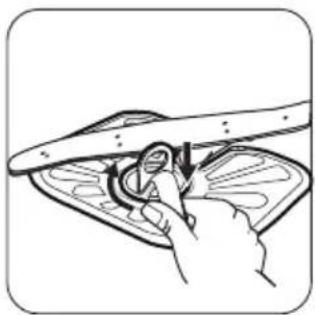

Vedligeholdelse og rengøring

Advarsel Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

Fjern filter (A). Rens filteret med vand.

5

Fjern ikke spulearmene.

Sikkerhetsinformasjon 28
Produktbeskrivelse 29
Betjeningspanel 30
Programmer 30
Tilvalg 31
Før første gangs bruk ____ 31

Daglig bruk 34
Stell og rengjøring ____ 36
Feilsøking 37
Tekniske data 40
Miljøvern 40

Med forbehold om endringer.

Sikkerhetsinformasjon

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets bruksanvisning for fremtidig bruk.

Sikkerhet for barn og sårbare personer

Advarsel Fare for kvelning, skade og permanent uførhet.

• Ikke la personer eller barn, med reduserte fysiske eller mentale funksjoner eller manglen-de erfaring og kunnskap, bruke produktet. De trenger tilsyn eller de må få instruksjon om bruk av produktet, av en person som er ansvarlig for deres sikkerhet. Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.

Montering

• Fjern all emballasje.
• Ikke monter og bruk et skadet produkt.
• Ikke monter eller bruk produktet på steder der temperaturen er lavere enn 0 °C.
• Følg monteringsinstruksjonene som følger med produktet.
• Sørg for at produktet er montert under og ved siden av stabile seksjoner.

Vanntilkopling

- Sørg for at vannslangene ikke blir skadet.

Elektrisk tilkopling

Advarsel Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakte en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Kontakt servicesenteret eller en elektriker for å bytte en ødelagt strømkabel.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i strømkabelen när du kobler fra produktet. Trekk alltid i selve støpselet.

Bruk

- Dette produktet er kun ment for bruk i husholdninger og liknende (må godkjennes hos det lokale mattilsyn)som:

• Personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer
• Gårdshus
• Av gjester på hoteller, moteller og andre boligtyper
• "Bed and breakfast"-miljøer.

Advarsel Fare for personskade.

• Produktets spesifikasjoner må ikke endres.
• Plasser kniver og bestikk med skarpe kanter i bestikkurven med spissen ned eller i en horisontal posisjon.
• Ikke la produktets dør stå åpen, uten tilsyn, for å forhindre at noen snubler over den.
• Ikke sitt eller stå på den åpne døren.
• Oppvaskmidler er farlig. Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.
• Ikke drikk eller lek med vann i produktet.
• Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan være oppvaskmiddel på oppvasken.

Advarsel Fare for elektrisk støt, brann og brannskader.

- Ikke legg brennbare produkter eller gjenstander som er fuktet med brennbare produkter inn i eller i nærheten av produktet.

Produktbeskrivelse

• Ikke bruk spylevann eller damp til å rengjøre produktet.
• Produktet kan slippe ut varm damp, hvis du åpner døren mens et oppvaskprogram er i gang.

Avfallsbehandling

Advarsel Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

Kundeservice og servicesenter

Kontakt servicesenteret for å reparere produktet. Vi anbefaler at du bare bruker originale reservedeler.

Når du kontakter servicesenteret, må du sørge for at du har følgende informasjon, som du finner på typeskiltet, tilgjengelig.

Modell:

1 Programmarkør
2 Av-posisjon
3 Indikatorer
4 Display

Program1)	Grad av smuss Type oppvask	Program faser	Varighet (min)	Energi (kWh)	Vann (l)
65° 4)	Nytt smuss Servise og bestikk	Vask 65 °CSkylling	30 0.9 9

1) Forbruksverdiene er ment som en veiledning og avhenger av vanntrykk og -temperatur, men også av tilvalgene og mengden servise som er satt inn.
2) Dette er standardprogrammet for testinstitutter. Med dette programmet får du mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise.
3) Bruk dette programmet til å skylle raskt av serviset. Dette hindrer at matrester fester seg til serviset og at det kommer vond lukt fra produktet. Ikke bruk oppvaskmiddel med dette programmet.
4) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir gode oppvaskresultater på kort tid.

Informasjon for testinstitutter

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

Tilvalg

Multitab-funksjon

Aktiver kun denne funksjonen när du bruker kombi-oppvaskmiddeltabletter.

Denne funksjonen stopper tilførselen av skyllemiddel og salt. De tilhørende indikatorene er av. Programmets varighet kan øke.

Aktivere Multitab-funksjonen

Aktiver eller deaktiver Multitab-funksjonen før du starter et program. Du kan ikke aktivere eller deaktivere funksjonen mens et program er i bruk.

1. Trykk på på/av-knappen for å slå på produktet.
2. Kontroller at produktet står i innstillingsmodus. Se "STILLE INN OG STARTE ET PROGRAM".
3. Trykk på Multitab, Multitab-indikatoren tennes.

Denne funksjonen forblir aktiv til du slår den av. Trykk på Multitab, Multitab-indikatoren slokker.

Hvis du slutter å bruke kombi- oppvaskmaskintabletter, må du gjøre følgende før du begynner å bruke et separat oppvaskmaskinmiddel, skyllemiddel og oppvaskmaskinsalt:

1. Deaktivere Multitab-funksjonen.
2. Stille inn vannhardheten på høyeste nivå.
3. Sørg for at saltbeholderen og skyllemiddelsbeholderen er fulle.
4. Start det korteste programmet med en skyllefase, uten oppvaskmaskinmiddel og oppvask.
5. Juster vannhardheten etter forholdene i området der du bor.
6. Juster mengden skyllemiddel som slippes ut.

Før første gangs bruk

1. Kontroller at vannavherderen er riktig justert i forhold til der du bor. Juster eventuelt vannhardheten. Kontakt det lokale vannverket for å få vite hva vannhardheten i ditt område er.

2. Fyll saltbeholderen.

3. Fyll opp skyllemiddelbeholderen.

4. Åpne vannkranen.

5. Det kan være rester etter produksjonen i produktet. Kjør et program for å fjerne dem. Ikke bruk oppvaskmiddel og ikke sett noe i kurvene.

Aktiver multitab-funksjonen hvis du bruker kombi-oppvaskmaskintabletter. Disse tablettene inneholder oppvaskmiddel, skyllemiddel og andre midler. Sørg for at tablettene er egnet til vannhardheten i ditt område. Se instruksjonene på produktpakningen.

Still inn vannhardheten

Hardt vann har et høyt mineralinnhold som kan skade produktet og føre til dårlige vaskeresultater. Vannhardheten nøytraliserer disse mineralene.

Oppvaskmaskinsaltet holder vannhardheten ren og i god stand. Se tabellen for justering av vannhardheten for riktig nivå. Den sørger for at vannhardheten bruker riktig mengde oppvaskmaskinsalt og vann.

Drei på hjul for innstilling av vannhardhet til posisjon 1 eller 2.

Elektronisk regulering

- Eksempel: S L = nivå 5.

1. Trykk på Start gjentatte ganger for å endre innstillingen.

2. For å bekrefte innstillingen, må du dreie programvelgeren til programmarkøren er stilt inn på av-posisjon.

Fylle saltbeholderen med salt

Obs Bruk kun oppvaskmaskinsalt. Andre produkter kan skade maskinen.

Det kan komme vann og salt ut av saltbeholderen når du fyller den. Fare for korrosjon. For å forhindre det, må du starte et program etter at du har fylt saltbeholderen.

Skyllemiddelet bidrar til å tørke oppvasken uten at den blir flekkete og stripete i løpet av den siste skyllingen.

Du kan dreie på programvelgeren for mengde skyllemiddel mellom posisjon 1 (minst mengde) og posisjon 4 (høyeste mengde).

Daglig bruk

1. Åpne vannkranen.

2. Drei programvelgeren til programmarkøren er stilt inn på et oppvaskeprogram på betjeningspanelet. Kontroller at produktet står i innstillingsmodus. Se "STILLE INN OG STARTE ET PROGRAM".

3. Fyll saltbeholderen hvis saltindikatoren er på.

4. Fyll skyllemiddelbeholderen hvis skyllemiddel-indikatoren er på.

5. Fyll kurvene.

6. Tilsett oppvaskmaskinmiddel.
7. Velg og start riktig program for den aktuelle typen oppvask og smussgrad.

Fylle kurvene

Se medfølgende brosjyre med eksempler på fylling av kurvene.

• Produktet skal kun brukes til å vaske gjenstander som er oppvaskmaskinsikre.

• Ikke bruk produktet til å vaske gjenstander som er laget av tre, horn, aluminium, tinn eller kobber.

• Du må ikke plassere vannabsorberende gjenstander i produktet (svamper, kjøkkenhåndklær).

• Fjern matrester fra gjenstandene.
• Bløtgjør brent mat som sitter fast på gjenstandene.
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.
• Kontroller at bestikk og servise ikke legger seg i hverandre. Bland skjeer sammen med annet bestikk.
• Pass på at ikke glassene ikke står helt inntil hverandre.
• Legg små gjenstander i bestikkurven.
• Plasser lette redskaper i den øvre kurven. Pass at gjenstandene står støtt.
• Forsikre deg om at spylearmene kan bevege seg fritt før du starter et program.

Bruke oppvaskmiddel

Obs Bruk kun oppvaskmiddel som er egnet for oppvaskmaskiner.

Ikke bruk mer oppvaskmiddel enn nødven-dig. Les anvisningene fra produsenten på oppvaskmiddelet.

Fyll oppvaskmiddel eller legg tabletten i oppvaskmiddelbeholderen (A).

Hvis oppvaskprogrammet har en forskyllingsfase, må du tilsette litt oppvaskmiddel i kammeret

(B).

i Oppvaskmiddeltabletter vil ikke løses helt opp ved bruk i korte programmer og det kan legge seg rester på serviset. Vi anbefaler at du bruker oppvaskmaskintabletter sammen med lange programmer.

Stille inn og starte et program

Innstillingsmodus

For å sette produktet i innstillingsmodus, må du trykke og holde Start nede, til programvarigheten blinker i displayet og programmets faseindikatorer tennes.

Starte et program uten starttidsforvalg

1. Åpne vannkranen.
2. Lukk produktets dør.
3. Drei programvelgeren til programmarkøren peker rett på det programmet du ønsker å starte. Kontroller at produktet står i innstillingsmodus.

- Programvarigheten blinker i displayet.

- Faseindikatorene for det valgte programmet tennes.

1. Trykk på Start. Programmet starter.

2. Programvarigheten vil slutte å blinke i displayet og vil reduseres i trinn på 1 minutt.

3. Kun indikatoren til fasen som er i bruk for- blir tent.

Starte et program med starttidsforvalg

1. Still inn programmet.
2. Trykk på Delay gjentatte ganger til display-et viser starttidsforvalget som du ønsker å starte fra (fra 1 til 19 timer).

3. Tiden for starttidsforvalget blinker på displayet.

4. Trykk på Start. Nedtellingen starter.

5. Tiden for starttidsforvalget vil slutte å blinke i displayet. Det telles ned med trinn på 1 time.

6. Faseindikatorene for det valgte programmet slokker.

- Når nedtellingen er ferdig, starter programmet.

- Indikatoren til den fasen som er i bruk tennes.

Åpne døren mens produktet er i bruk

Hvis du åpner døren vil produktet stoppe. Når du lukker døren, vil produktet fortsette fra der det ble avbrutt.

Avbryte starttidsforvalget mens nedtellingen er i gang

Trykk på Delay gjentatte ganger, til displayet viser programvarigheten og programmets faseindikatorer tennes. Programmet starter.

Avslutte programmet

Trykk og hold Start nede, gjentatte ganger til programvarigheten blinker i displayet og programmets faseindikatorer tennes.

Kontroller at det er oppvaskmiddel i opp- vaskmiddelbeholderen før du starter et nytt gram.

Stell og rengjøring

Advarsel Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring edlikehold.

Kontroller jevnlig, og rengjør dem etter behov.

Når programmet er slutt

Når oppvaskprogrammet er ferdig, viser displayet 0 og faseindikatorene slokker.

1. Slå av produktet. Drei programvelgeren til programmarkøren er i av-posisjon.

2. Steng vannkranen.

- Hvis du ikke slår av produktet etter tre minutter etter programslutt:

- Slukker alle indikatorlampene.

- Displayet viser én horisontal statuslinje.

Dette bidrar til å redusere energiforbruket. Trykk på en av knappene, så tennes displayet og kontrollampene igjen.

- La oppvasken avkjøle seg før du tar det ut av produktet. Varmt servise kan lett bli skadet.

- Tøm den nedre kurven først, og deretter den øvre.

- Det kan være vann på sidene og på produktets dør. Rustfritt stål blir fortere kaldt enn servise.

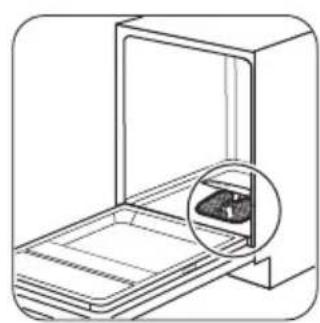

Rengjøre filtrene

For å fjerne filtrene (B) og (C), må du dreie håndtakene mot klokken og fjerne de. Trekk filtrene (B) og (C) fra hverandre. Vask filtrene med vann.

Fjern filter (A). Vask filteret med vann.

5

Sett filteret (A) tilbake på sin opprinnelige plass. Kontroller at det blir riktig satt sammen ved hjelp av de to skinnene (D).

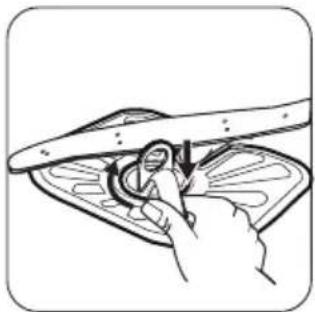

Sett filtrene (B) og (C) sammen. Sett de på plass i filter (A). Drei håndtaket med klokken til det låses.

Feilsøking

Før du kontakter servicesenteret, se informasjon nedenfor for en løsning på problemet.

Ved enkelte problemer viser displayet en alarmkode:

Rengjøre spylearmene

Ikke fjern spylearmene.

Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

Utvendig rengjøring

Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

Advarsel Slå av produktet før du utfører kontrollene. Drei programvelgeren til rammarkøren er i av-posisjon.

Feil Mulig årsak Mulig løsning

Programmet starter ikke. Støpselet er ikke satt inn i stikkontakten.

Sett støpselet inn i stikkontakten.

Feil Mulig årsak	Mulig løsning
Døren til produktet er åpen.	Lukk produktets dør.
	Du har ikke trykket påStart.	Trykk på Start.
Sikringen i sikringsskapet har gått. Skift sikring.
	Du har valgt starttidsforvalg.	Avbryt starttidsforvalget eller vent til nedtellingen er ferdig.
Produktet tar ikke inn vann.	Vannkranen er stengt.	Åpne vannkranen.
Vanntrykket er for lavt. Kontakt det lokale vannverket.
Vannkranen er blokkert eller full av kalkavleiringer.		Rengjør vannkranen.
Filteret i vanninntaksslangen er tett. Rengjør filteret.
Vanninntaksslangen har en knekk el- ler bøy.		Forsikre deg om at slanges posisjon er korrekt.
Lekkasjestoppsystemet er aktivert. Det er en vannlekkasje i produktet.		Steng vannkranen og ta kontakt med servicesenteret.
Produktet tømmer ikke ut vannet.	Avløpsrøret på vasken er blokkert. Rengjør avløpsrøret på vasken.
Vannavløpsslangen har en knekk eller bøy.		Forsikre deg om at slanges posisjon er korrekt.

Etter at kontrollen er fullført, må du dreie programvelgeren til programmarkøren er stilt inn på det programmet som var i bruk da feilen oppstod. Programmet fortsetter fra det stedet det ble avbrutt.

Ta kontakt med servicesenteret hvis feilen vedvarer.

Ta kontakt med servicesenteret hvis displayet viser andre alarmkoder.

Oppvask- og tørkeresultatene er ikke tilfredsstillende

Feil Mulig årsak	Mulig løsning
Serviset er ikke rent.	Filtrene er tette.	Rengjør filtrene.
	Filtrene er ikke riktig montert og installert.	Sørg for at filtrene er riktig installert og montert.
	Spylearmene er tette.	Fjern gjenværende smuss med en tynn, spiss gjenstand.
	Programmet passer ikke til oppvask- typen eller smussmengden.	Kontroller at programmet som er valgt, passer til typen servise og smuss.
	Feil plassering av serviset i kurvene. Vannet kunne ikke vaske alle gjen- standene.	Sørg for at gjenstandene er plasser korrekt i kurvene og at vannet enkelt kan vaske alle gjenstandene.
	Spylearmene kan ikke bevege seg fritt.	Sørg for at gjenstandene i kurvene er plassert i korrekt posisjon og at de ikke blokkerer for spylearmene.
	Mengden oppvaskmiddel var ikke til- strekkelig.	Sørg for at du har tilført riktig mengde oppvaskmiddel i beholderen, før du starter et program.
Det var ikke noe oppvaskmiddel ioppvaskmiddelbeholderen.		Sørg for at du har lagt i oppvaskmiddeli beholderen før du starter et program.
Det er kalkflekker på serviset.	Saltbeholderen er tom. Sørg for at det er oppvaskmaskinsalt isaltbeholderen.
	Innstilt nivå for vannhardhet er feil.	Kontroller at vannhardheten er riktig justert i forhold til der du bor.
Lokket på saltbeholderen er løst. Stram lokket.
Hvite striper og flekker eller blålig belegg på glass og servise.	For mye skyllemiddel slippes ut. Reduser mengden skyllemiddel somslippes ut.
	Mengden oppvaskmiddel var for stor.	Sørg for at du har tilført riktig mengdeoppvaskmiddel i beholderen, før dustarter et program.
Vanndråper har tørket på glass og servise.	Det slippes ikke ut nok skyllemiddel. ∅k	mengden skyllemiddel som slippesut.
Det kan være mengden oppvaskmiddsom er årsaken.		Prøv en annen type oppvaskmiddel.
Serviset er vått.	Programmet har ingen tørkefase.	Angi et program med tørkefase.
Serviset er vått og matt.	Skyllemiddelbeholderen er tom.	Sørg for at det er skyllemiddel i skyllemiddelbeholderen.
Det kan være mengden skyllemiddelsom er årsaken.		Prøv en annen type skyllemiddel.
Det kan være kvaliteten på oppvask-middeltabletter som er årsaken.		• Prøv en annen type oppvaskmaskin-tablett.• Aktiver skyllemiddelbeholderen ogbruk skyllemiddel sammen medkombi-oppvaskmaskintablettene.

Aktiver skyllemiddelbeholderen med multitab-funksjonen aktivert

1. Trykk på Start for å endre innstillingen.
2. For å bekrefte innstillingen, må du dreie programvelgeren til programmarkøren er stilt inn på av-posisjon.

Tekniske data

Mål Høyde / bredde / dybde (mm)	596 / 818 - 878 / 575
Elektrisk tilkopling Se typeskiltet.
Elektrisk spenning 220-240 V
Frekvens 50 Hz
Vanntrykk Min. / maks. (bar / MPa)	(0.5 / 0.05) / (8 / 0.8)
Vanntilførsel1)	Kaldt vann eller varmt vann2)	maks. 60 °C
Kapasitet Antall kuverter 12
Strømforbruk Værende på-modus	0.99 W
	Av-modus 0.10 W

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.

2) Hvis varmtvannet kommer fra alternative energikilder (for eksempel solcellepaneler, fotoelektriske paneler og vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

Miljøvern

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø

og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

- Kast emballasjen på riktig måte. Resirkuler materialer som er merket med symbolet 📊.

Innehåll

- Exempel: S L = nivå 5.

Rengöring av filtren

Rengöring av spolarmar
