BRUGSANVISNING ZDF23001WA ZANUSSI

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og anvendelsen forårsager skade. Opbevar altid brugsanvisningen sammen med apparatet til eventuel fremtidig brug.

GENERELT OM SIKKERHED

- Dette apparat er beregnet til husholdningsbrug eller lignende anvendelse, som f.eks.:

• stuehuse, kantineområder i butikker, på kontorer og i andre arbejdsmiljøer
• af kunder på hoteller, moteller, bed & breakfast og andre miljøer af indkvarteringstypen.

- Apparatets specifikationer må ikke ændres.

- Driftsvandtrykket (minimum og maksimum) skal være mellem 0.5 (0.05) / 8 (0.8) bar (Mpa)

- Overhold det maksimale antal af 13 kuverter.

- Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker med tilsvarende kvalifikationer.

- Læg knive og bestik med skarpe spidser i bestikkurven med spidserne vendt nedad eller læg dem vandret.

- Lad ikke apparatets låge stå åben uden opsyn for at undgå, at nogen falder over den.

- Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.

- Ventilationsåbningerne i bunden (hvis relevant) må ikke tildækkes af et gulvtæppe.

- Apparatet skal sluttes til vandledningsnettet ved hjælp af de nye medfølgende slangesæt. Gamle slangesæt må ikke genbruges.

SIKKERHED FOR B∅RN OG ANDRE UDSATTE PERSONER

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn må ikke lege med apparatet.
• Opbevar alle opvaskemidler utilgængeligt for børn.
• Lad ikke børn og husdyr komme tæt på apparatet, mens lugen er åben.
• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.

SIKKERHEDSANVISNINGER

INSTALLATION

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Stil eller brug ikke apparatet et sted, hvor temperaturen kommer under 0 °C.
• Følg installationsvejledningen, der følger med apparatet.

TILSLUTNING, EL

ADVARSEL! Risiko for brand og elektrisk stød.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen. Hvis det ikke er tilfældet, skal du kontakte en elektriker.
• Brug altid en korrekt monteret lovlig tilslutningskontakt.
• Brug ikke multistik-adaptere og forlængerledninger.
• Pas på du ikke beskadiger netstikket og kablet. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid fat i selve netstikket.
• Dette apparat opfylder gældende EU-direktiver.

- Kun for Storbritannien og Irland. Apparatet har et 13 A-netstik. Hvis det er nødvendigt at udskifte sikringen i netstikket, brug sikring: 13 amp ASTA (BS 1362).

TILSLUTNING, VAND

• Pas på du ikke beskadiger vandslangerne.
• Inden du tilslutter apparatet til nye rør eller rør, som ikke har været i brug i lang tid, skal du lade vandet løbe, indtil det bliver klart.
• Kontrollér, at der ikke er nogen utætheder, første gang du bruger apparatet.
• Hvis tilløbsslangen beskadiges, skal stikket straks tages ud af stikkontakten. Kontakt det autoriserede servicecenter for at få udskiftet tilløbsslangen.

BRUG

• Undgå at sidde eller stå på den åbne läge.
• Opvaskemidler er farlige. Følg sikkerhedsanvisningen på opvaskemidlets emballage.
• Drik og leg ikke med vandet i apparatet.
• Tag ikke opvasken ud af apparatet, før opvaskeprogrammet er slut. Der kan være opvaskemiddel på servicet.
• Der kan komme meget varm damp ud af apparatet, hvis du åbner lågen, mens programmet er i gang.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

BORTSKAFFELSE

ADVARSEL! Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågens lås, så børn og kæledyr ikke kan blive lukket inde i apparatet.

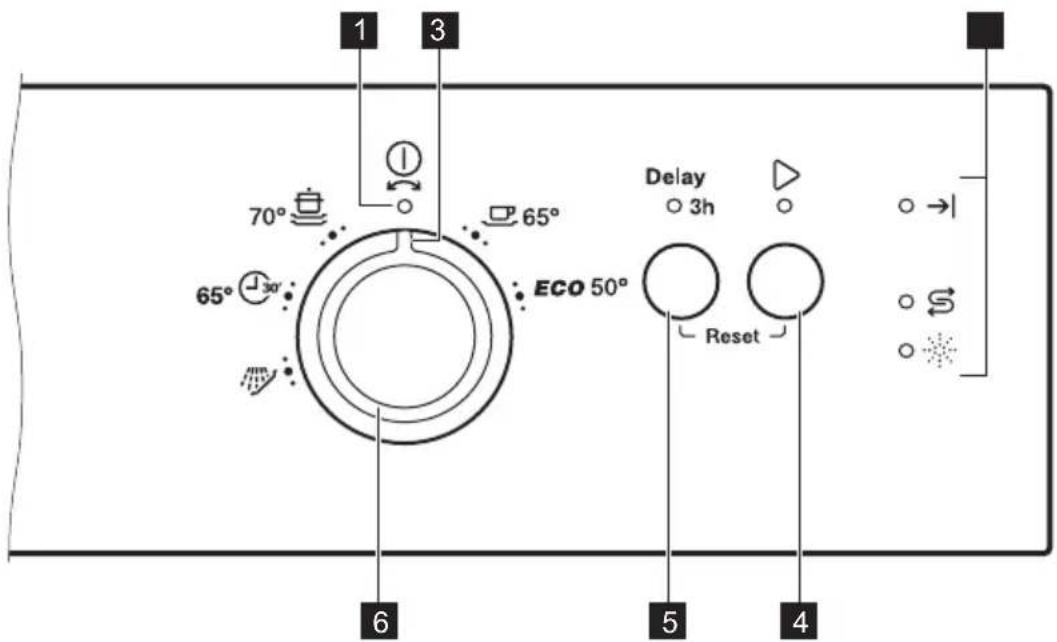

NEM START

1 Tænd-/sluk-lampe
2 Programmærke
3 Lamper
4 Startknap

5 Knap til senere start
6 Programvælger

LAMPER

→|

S

[Non-Text]

Lampe for Program slut.

Salt-lampe. Denne lampe er altid slukket, när programmet er i gang.

Lampe for afspændingsmiddel. Denne lampe er altid slukket, når programmet er i gang.

Program	Grad af snavs Type af vask	Programtrin	Forbrugsværdier1)
			Varighed (min)	Energi (kWt)	Vand (l)
ECO2)	Normalt snavset Service og bestik	▪ Forskyl▪ Opvask 50 °C▪ Skylninger▪ Affugtning	195 1.039	11
3)	Meget snavset Service, bestik, kogegrej	▪ Forskyl▪ Opvask 70 °C▪ Skylninger▪ Affugtning	140 - 160	1.3 - 1.5	13 - 15
	Normalt snavset Service og bestik	▪ Forskyl▪ Opvask 65 °C▪ Skylninger▪ Affugtning	100 - 120	1.2 - 1.5	15 - 17
304)	Frisk snavset Service og bestik	▪ Opvask 60 °C eller 65 °C▪ Skylninger	30 0.9 9
5)	Alt▪ Forskyl 14 0	1 4

1) Forbrugsværdierne kan variere alt efter vandtemperatur og -tryk, udsving i netspænding, tilvalg og opvaskens størrelse.
2) Med dette program får du den mest effektive brug af vand og energiforbrug til service og bestik med normalt snavs. (Dette er standardprogrammet til testgennemførsler).
3) Programmet har et skylletrin med høj temperatur, hvilket giver bedre resultater for hygiejnen. Under skyllefasen forbliver temperaturen på 70 °C i mindst 10 minutter.
4) Med dette program kan du vaske en opvask med frisk snavs. Det giver gode opvaskeresultater på kort tid.
5) Brug dette program til hurtigt at skylle tallerkenerne for at forhindre, at madrester sætter sig fast på opvasken, og for at forhindre, at apparatet giver lugtgener. Brug ikke opvaskemiddel til dette program.

OPLYSNINGER TIL TESTINSTITUTTER

For alle nødvendige oplysninger til test, send en e-mail til:

[e-mail]

Skriv produktnummeret (PNC) ned, som findes på mærkepladen.

F∅R F∅RSTE ANVENDELSE

1. Sørg for, at blødgøringsanlæggets aktuelle niveau svarer til vandforsyningens hårdhed. Hvis ikke, bør du justere niveauet for blødgøringsanlægget. Kontakt det lokale

vandværk angående det lokale vands hårdhed.

1. Fyld saltbeholderen op med filtersalt til opvaskemaskiner.

2. Fyld beholderen med særligt afspændingsmiddel til opvaskemaskiner.

3. Åbn vandhanen.

4. Start et program for at fjerne evt. rester fra fabrikationen, der stadigvæk kan befinde sig i

apparatet. Brug ikke opvaskemiddel, og fyld ikke noget i kurvene.

TABEL OVER VANDETS HÅRDHED

Tyske grader (°dH)	Franske grader (°fH)	mmol/l Clarke-grader	Blødgøringsan-læggets niveau
47 -50 84	90 8.4 - 9.0 58 - 63 10
43 - 46 76	83 7.6 - 8.3 53 - 57 9
37 - 42 65	75 6.5 - 7.5 46 - 52 8
29 - 36 51	64 5.1 - 6.4 36 - 45 7
23 - 28 40	50 4.0 - 5.0 28 - 35 6
19 - 22 33	39 3.3 - 3.9 23 - 27		5 1)
15 - 18 26	32 2.6 - 3.2 18 - 22 4
11 - 14 19	25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 1	8 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Fabriksindstilling

2) Brug ikke salt på dette niveau.

Indstil blødgøringsanlægget

Programmarkøren skal stå ud for

- Se efter, at apparatet står i tilstanden for programvalg.

• Tryk på og hold den nede, mens du samtidigt drejer knappen mod uret, indtil programmarkøren står ud for
• Slip, når Delay og begynder at blinke.
• Tryk på . Lamperne , Delay og blinker. Den aktuelle indstilling indikeres af den sporadiske blinken af kontrollampen : fleks. 5 sporadiske blink + pause + 5 sporadiske blink = niveau 5.
• Tryk på for at ændre indstilling. For hvert tryk går niveauet ét trin op. Efter niveau 10 starter du forfra fra niveau 1.
• Drej knappen for at bekræfte indstillingen.

TILSÆTNING AF SALT

Inden apparatet tages i brug for første gang, skal du tilsætte en liter vand i saltbeholderen.

Der kan løbe vand og salt ud fra saltbeholderen, når du fylder den. Risiko for korrosion. Start et program efter at have fyldt saltbeholderen for at undgå dette.

TILSÆTNING AF AFSPÆNDINGSMIDDEL

Afspændingsmiddel hjælper med at tørre tallerkener og fade, uden at de får pletter og striber. Det frigøres automatisk under den varme skyllefase.

DAGLIG BRUG

1. Åbn vandhanen.
2. Vælg det rigtige program efter opvaskens art og graden af snavs.

Se efter, at apparatet står i tilstanden for programvalg.

- Hvis lampen for salt er tændt, så påfyld saltbeholderen.

- Fyld beholderen til afspændingsmiddel, hvis lampen for afspændingsmiddel lyser.

1. Fyld kurvene.
2. Påfyld opvaskemiddel.
3. Start programmet.

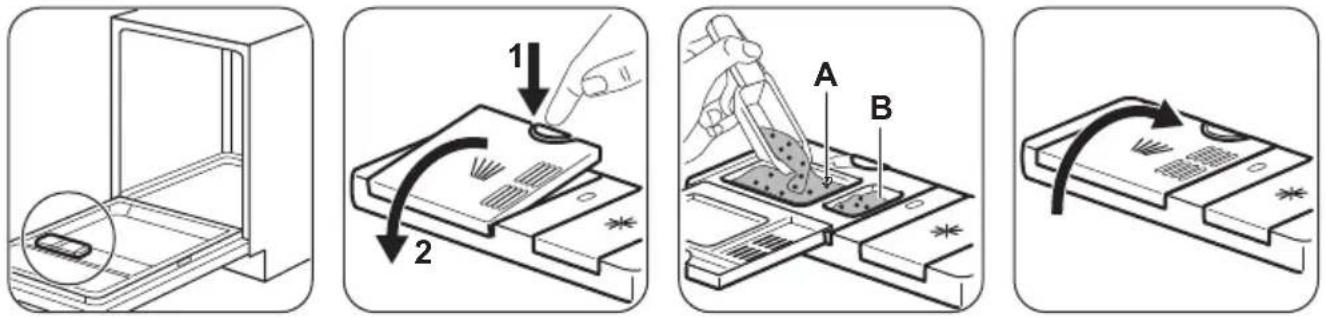

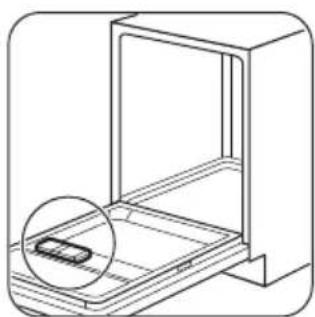

TILSAETNING AF OPVASKEMIDDEL

Hvis programmet har et trin med forvask, anbringes en lille mængde opvaskemiddel også i rummet B.

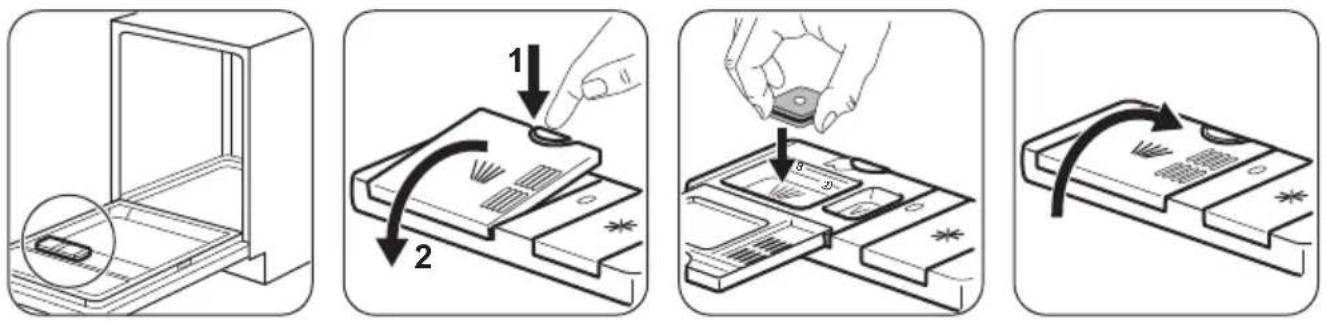

TILF∅JELSE AF MULTITABS

• Fyld ikke saltbeholderen og beholderen til afspændingsmiddel op.
• Indstil blødgøringsanlægget på det laveste niveau.
• Indstil beholderen til afspændingsmiddel til laveste position.

TILSTAND FOR PROGRAMVALG

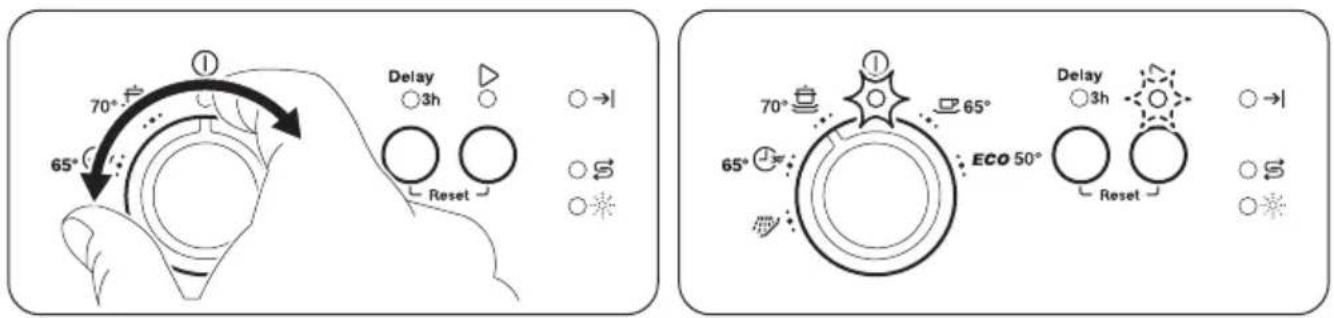

Apparatet skal sættes i tilstanden for programvalg for at starte et program. Hvis betjeningspanelet ikke viser denne tilstand, skal du udføre Reset.

RESET

Med Reset kan du annullere det igangværende program eller den udskudte start. Apparatet går tilbage til tilstanden for programvalg.

STARTE ET PROGRAM

Åbn vandhanen, luk lugen, vælg et program, tryk på ▷.

TILVALGET DELAY

Med dette tilvalg kan du udskyde starten af programmet med 3 timer. Indstil programmet, tryk på Delay.

Tryk på ▶ for at starte nedtællingen. Ved afslutningen af nedtællingen starter programmet.

ÅBNING AF LÅGEN, MENS MASKINEN ER I GANG

Hvis du åbner lågen, mens et program er i gang, stopper apparatet. Når lågen lukkes igen, fortsætter maskinen fra det sted, hvor den blev afbrudt.

VED PROGRAMSLUT

Kontrollampen tændes. Hvis du ikke slukker for apparatet inden for 5 minutter, slukkes alle kontrollamper. Dette hjælper med at reducere energiforbruget.

Sæt vælgeren på ① Luk hanen.

RÅD OG TIP

GENEREL

Følgende tips vil sikre optimale rengørings- og tørreresultater i den daglige brug samt hjælpe med at beskytte miljøet.

• Bortskaf madrester fra servicet sammen med køkkenaffaldet.
• Forskyl ikke service i hånden. Når det er nødvendigt, kan du bruge programmet til forskyl (hvis tilgængeligt) eller vælge et program med en forskylningsfase.
• Brug altid hele kurveområdet.
• Når du fylder apparatet, skal du sikre dig, at alt servicet kan nås fuldstændigt og vaskes af det vand, der kommer ud af spulearmdyserne. Sørg for, at genstandene ikke rører eller dækker hinanden.
• Du kan bruge opvaskemiddel, afspændingsmiddel og salt separat, eller du kan bruge multitabs (f.eks. "3-i-1", "4-i-1", "Alt-i-1"). Følg vejledningen på pakken.
• Vælg programmet alt efter typen af opvask og graden af snavs. Med programmet ECO får du den mest effektive brug af vand og energiforbrug til service og bestik med normalt snavs.

BL∅DG∅RINGSMIDDEL

Blødgøringsmidlet fjerner mineraler fra vandforsyningen, som ellers kan have en skadelig virkning på opvaskeresultaterne og på apparatet.

Jo højere indholdet af disse mineraler er, desto hårdere er vandet Vandets hårdhedsgrad måles i modsvarende skalaer.

Blødgøringsanlægget skal indstilles efter det lokale vands hårdhedsgrad. Oplysning om vandets hårdhedsgrad fås hos det lokale vandværk. Det er vigtigt at vælge det rette niveau for blødgøringsmidlet for at sikre gode vaskeresultater.

BRUG AF SALT, AFSPÆNDINGSMIDDEL OG OPVASKEMIDDEL

• Brug kun salt, afspændingsmiddel og opvaskemiddel til opvaskemaskine. Andre produkter kan beskadige apparatet.

• Multitabs egner sig som regel til områder, hvor vandet har en hårdhed på op til 21 °dH. I områder, der overskrider denne grænse, skal der anvendes afspændingsmiddel og salt ud over multitabs. I områder med hårdt og meget hårdt vand anbefaler vi dog at bruge opvaskemiddel alene (pulver, gelé, tabletter uden ekstra funktioner), afspændingsmiddel og salt separat for at opnå optimale rengørings- og tørreresultater.

• Hvis du bruger multitabs, kan du vælge tilvalget Multitab (hvis tilgængeligt). Dette tilvalg giver bedre rengørings- og tørreresultater, når der bruges multitabs.

• Opvasketabletter opløses ikke helt ved korte programmer. Det anbefales, at du benytter opvasketabletterne til lange programmer for at undgå rester af opvaskemidler på bordservicet.
• Brug ikke mere end den angivne mængde opvaskemiddel. Se anvisningerne på opvaskemidlets emballage.

G∅R F∅LGENDE, HVIS DU ∅NSKER AT HOLDE OP MED AT BRUGE MULTITABLETTER

Gør følgende, inden du starter med at bruge separat opvaskemiddel, salt og afspændingsmiddel.

1. Indstil det højeste niveau for blødgøringsanlæg.
2. Sørg for, at saltbeholderen og beholderen til afspændingsmiddel er fuld.
3. Start det korteste program med en skyllefase. Tilsæt ikke opvaskemiddel, og fyld ikke noget i kurvene.
4. Justér blødgøringsanlægget til det lokale vands hårdhedsgrad, när programmet er slut.
5. Justér doseringen af afspændingsmiddel.

FYLDNING AF KURVENE

• Brug kun apparatet til at vaske genstande, som kan vaskes i opvaskemaskine.
• Kom ikke genstande af træ, horn, aluminium, tin og kobber i opvaskemaskinen.
• Anbring ikke ting i opvaskemaskinen, som kan opsuge vand (svampe, klude).
• Fjern tiloversbleven mad fra tingene.
• Blødgør tiloversbleven brændt mad på disse ting.

VEDLIGEHOLDELSE OG RENG∅RING

• Stil hule ting (f.eks. kopper, glas og gryder) med åbningen nedad.
• Sørg for, at bestik og tallerkener m.m. ikke står tæt op ad hinanden. Bland skeer med andet bestik.
• Sørg for, at glas ikke rører andre glas.
• Læg små ting i bestikkurven.
• Læg de lette ting i øverste kurv. Sørg for, at tingene ikke kan flytte sig.
• Sørg for, at spulearmen kan bevæge sig frit, før du starter et opvaskeprogram.

F∅R PROGRAMMET STARTES

Kontroller, at:

• Filtrene er rene og korrekt sat i.
• Hætten til saltbeholderen er spændt.
• Spulearmene ikke er tilstoppet.
• Der er filtersalt og afspændingsmiddel (medmindre du bruger multitabletter).
• Genstandene er lagt korrekt i kurvene.
• Det valgte program passer til opvaskens art og graden af snavs.
• Der anvendes den rette mængde opvaskemiddel.

T∅MNING AF KURVENE

1. Lad servicet køle af, før du tager det ud af maskinen. Varme genstande beskadiges nemt.
2. Tøm først nederste kurv og derefter øverste kurv.

I slutningen af programmet kan der stadigvæk være vand tilbage på siderne af apparatet og på lågen.

Tilsmudsede filtre og tilstoppede spulearme forringer vaskeresultaterne. Kontrollér dem jævnligt og rengør dem, om nødvendigt.

RENG∅RING AF FILTRE

• Sørg for, at der ikke er madrester eller snavs i eller omkring bundkarrets kant.
• Sæt det flade filter (C) på plads. Sørg for, at det sidder korrekt fast under de 2 skinner.
• Saml filtrene (A) og (B).
• Sæt filteret (A) på plads i det flade filter (C). Drej det med uret, indtil det klikker på plads.

i

Hvis filtrene sidder forkert, kan det give dårlige opvaskeresultater og beskadige apparatet

RENG∅RING AF SPULEARME

Fjern ikke spulearmene. Hvis hullerne i spulearmene tilstoppes, kan det tiloversblevne snavs fjernes med en tynd, spids genstand.

UDVENDIG RENG∅RING

• Rengør apparatet med en fugtig, blød klud.
• Brug kun et neutralt rengøringsmiddel.
• Brug ikke slibende midler, skuresvampe eller opløsningsmidler.

FEJLFINDING

Inden du kontakter service, bør du kontrollere, om du kan løse problemet selv ved hjælp af informationen i tabellen, hvis apparatet ikke starter, eller hvis det stopper under drift.

INDVENDIG RENG∅RING

• Rengør apparatet omhyggeligt, herunder dørens gummipakning, med en blød og fugtig klud.
• Hvis du regelmæssigt bruger programmer af kort varighed, kan disse efterlade ophobninger af fedt og kalk i apparatet. For at forhindre dette anbefaler vi, at du kører programmer af lang varighed mindst 2 gange om måneden.

Ved nogle fejl blinker forskellige kontrollamper sporadisk og/eller kontinuerligt for at vise en alarmkode.

Problem og alarmkode Mulig årsag

Du kan ikke tænde for apparatet. • Kontrollér, at netstikket er sat rigtigt i stikkontakten.• Kontrollér, at der ikke er en sprunget sikring i sikringsdå- sen.

Problem og alarmkode Mulig	årsag
Programmet starter ikke.▪ Kontrollér,	at apparatets låge er lukket.▪ Tryk på Start.▪ Hvis den udskudte start er indstillet, kan du annullere in-dstillingen eller vente på, at nedtællingen er færdig.▪ Maskinen er ved at gøre blødgøringsanlægget klar til drift.Det kan tage ca. 5 minutter.
Apparatet fyldes ikke med vand.▪ Lampen blinker 1 gangmed mellemrum.▪ -lampen blinker kontinuerligt.	▪ Kontrollér, at der er åbnet for vandhanen.▪ Kontrollér, at vandtrykket ikke er for lavt. Kontakt dit lokalevandværk for at få disse oplysninger.▪ Kontrollér, at vandhanen ikke er tilstoppet.▪ Sørg for, at filteret i tilløbsslangen ikke er tilstoppet.▪ Kontrollér, at tilløbsslangen ikke er knækket eller bøjet.
Apparatet tømmer ikke vandet ud.▪ Lampen blinker 2 gangedem mellemrum.▪ -lampen blinker kontinuerligt.	▪ Kontrollér, at vandlåsen ikke er tilstoppet.▪ Kontrollér, at afløbsslangen ikke er knækket eller bøjet.
Overløbssikringen er blevet udløst.▪ Lampen blinker 3 gangedem mellemrum.▪ -lampen blinker kontinuerligt.	▪ Luk for vandet og kontakt Electrolux Service.

Når du har kontrolleret apparatet, skal du trykke på . Kontakt det lokale servicecenter, hvis problemet opstår igen.

Kontakt Service vedr. alarmkoder, der ikke er beskrevet i tabellen.

OPVASKE- OG T∅RRINGSRESULTATERNE ER UTILFREDSSTILLENDE

Problem Mulig løsning
Der er hvidlige striber eller en blålig belægning på glas og service.	Der er for meget afspændingsmiddel. Sæt vælgerknappen for afspændingsmiddel i en lavere position.Der er for meget opvaskemiddel.
Der er pletter og tørre vanddråber på glas og tallerkener.	Der er for lidt afspændingsmiddel. Sæt vælgerknappen for afspændingsmiddel i en højere position.Det kan skyldes kvaliteten af afspændingsmidlet.
Opvasken er våd. Programmet har ikke en tørrefase eller har en tørrefase med lav temperatur.Beholderen til afspændingsmiddel er tom.Det kan skyldes kvaliteten af afspændingsmidlet.

Mål Bredde/højde/dybde (mm) 5	96 / 818-878 / 590
Tilslutning, el 1) Spænding (V) 220 - 240
		Frekvens (Hz) 50
Vandforsyningens tryk Min./maks. bar (MPa) 0.5 (0.05) / 8 (0.8)
Vandtilførsel	Koldt vand eller varmt vand^2) maks. 60 °C
Kapacitet Antal kuverter 13
Strømforbrug Tændt funktion (W) 0.50
Strømforbrug Slukket funktion (W) 0.50

1) Se typeskiltet for andre værdier.
2) Hvis det varme vand leveres af alternative energikilder (f.eks. solfangere, solceller eller vindenergi), bruges tilslutning til varmt vand for at spare på energien.

TYPESKILT

For alle nødvendige oplysninger til test, send en e-mail til:

[e-mail]

Skriv produktnummeret (PNC) ned, som findes på mærkepladen.

MILJ∅HENSYN

Genbrug materialer med symbolet .Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke

apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

- Produktets spesifikasjoner må ikke endres.

- Driftsvanntrykket (minimum og maksimum) må være mellom 0.5 (0.05) / 8 (0.8) bar (Mpa)

- Overhold maksimalt antall 13 kuverter.

- Produktet skal kobles til vannforsyningen med det nye medfølgende slangesettet. Gamle slangesett må ikke brukes på nytt.

SIKKERHET FOR BARN OG UTSATTE PERSONER

Programmarkør må være lik

Før første gangs bruk har du i en liter vann i saltbeholderen.

Det kan komme vann og salt ut av saltbeholderen når du fyller den. Fare for korrosjon. For å forhindre det, må du starte et program etter at du har fylt saltbeholderen.

LEGGE INN SKYLLEMIDDEL
