BRUKSANVISNING ZTE171 ZANUSSI

- Bomuld/hør til programmer i programgruppen Bomuld.

- Blandede fibre og syntetiske stoffer til programmer i programgruppen Syntetisk.

1. Fjern slangefolie og flamingofyld fra maskinen.

Elektrisk tilslutning

Kontakt Electrolux Service A/S. Derefter vil teknikeren vende lugen på din regning.

Specielt tilbehør

- sammenbygningssæt

Bestilles hos Electrolux Service A/S eller hos for- handleren

Bestilles hos Electrolux Service A/S eller hos for- handleren

Bestilles hos Electrolux Service A/S eller hos for- handleren

Viktig sikkerhetsinformasjon ____ 17
Miljøet 18
Produktbeskrivelse ____ 19
Før første gangs bruk ____ 20
Programtabell ____ 20
Sortere og forberede tøyet ____ 22
Daglig bruk ____ 23

Viktig sikkerhetsinformasjon

Viktig For din egen sikkerhets skyld og for å sikre korrekt bruk bør du lese denne bruksanvisningen, inkludert tips og advarsler, før du installerer og bruker maskinen for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med maskinen hvis du selger eller flytter den, slik at alle brukerne kan sette seg inn i bruk og sikkerhet så lenge maskinen er i bruk.

Generelt om sikkerhet

• Det er farlig å endre spesifikasjonene eller prøve å endre dette produktet på noen måte.
• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.
• Pass på at kjæledyr ikke kryper inn i trommelen. Undersøk derfor trommelen før du bruker maskinen.
• Gjenstander som mynter, sikkerhetsnåler, spiker, skruer, steiner eller andre harde, spisse materialer kan skade maskinen alvorlig og må ikke følge plaggene inn i maskinen.
• Ikke bruk denne maskinen for å tørke følgende gjenstander, så unngår du fare for brann på grunn av for sterk tørking: Puter, vattepper og liknende (slike gjenstander holder på varmen).
• Artikler, som skumgummi (lateks), dusjhetter, vann-tette tekstiler, gummiforede artikler, klær med skul-derputer av skumgummi eller hodeputer av skumgummi bør ikke tørkes i tørketrommelen.

Rengjøring og stell ____ 25
Hva må gjøres, hvis ... 26
Maskinens innstillinger 28
Tekniske data 29
Installasjon ____ 29
Service ____ 31

Med forbehold om endringer

• Trekk alltid støpselet ut av stikkontakten etter bruk eller før rengjøring og vedlikehold.
• Du må ikke under noen omstendigheter prøve å reparere maskinen selv. Reparasjoner som ikke er utført av fagfolk, kan føre til alvorlige uhell eller teknisk feil. Hvis reparasjoner er påkrevet, må du ta kontakt med et autorisert servicesenter. Be om at det bare brukes originale reservedeler.
• Plagg som er tilsmusset av f.eks. matolje, neglelakkfjerner, bensin, parafin, flekkfjerningsmidler, terpentin, voks og voksfjerningsmidler må vaskes i varmt vann med litt ekstra vaskemiddel før de tørkes i tørketrommelen.
• Fare for eksplosjon: Du må aldri tørke gjenstander som har vært i kontakt med brannfarlige stoffer (parafin, denaturert sprit, rensevæske eller liknende) i tørketrommelen. Disse substansene er flyktige og kan forårsake eksplosjon. I tørketrommelen må du kun tørke gjenstander som har vært vasket i vann.
• Fare for brann: Gjenstander som er flekket eller tilsølt med vegetabilsk olje eller matolje representerer fare for brann og må ikke tørkes i tørketrommelen.
• Dersom du har vasket tøy med flekkfjerningsmiddel, må du gjennomføre en ekstra skylling før du legger tøyet inn i tørketrommelen.
• Forsikre deg om at det ikke er glemt igjen noen sigarettennere eller fyrstikker i lommene på plaggene som skal tørkes i tørketrommelen

Advarsel Du må aldri stoppe tørketrommelen før tørkesyklusen er ferdig hvis du ikke raskt tar alt tøyet ut av trommelen og fordeler det utover, slik at varmen får unnslippe. Fare for brann!

- Fare for strømstøt! Ikke bruk damprenser eller spyling ved rengjøring av maskinen.

Installasjon

• Denne maskinen er tung. Vær forsiktig når du flytter den.
• Når du pakker ut maskinen, må du kontrollere at den ikke er skadet. Hvis du er i tvil, må du ikke bruk den, men kontakte servicesenteret.
• All emballasje må fjernes før maskinen tas i bruk. Det kan føre til alvorlig skade på maskinen og inventar i nærheten hvis ikke alle transportsikringene er fjernet. Se avsnittet om omhandler dette i bruksanvisningen.
• Den siste delen av en tørkesyklus gjennomføres uten varme (nedkjølingsfase) for at plaggene skal bli liggende ved en temperatur som sikrer at de ikke blir ødelagt.
• Alt elektrisk arbeid som er nødvendig for å installere denne maskinen må utføres av kvalifisert personell.
• Forsikre deg om at maskinen ikke står på strømledningen.
• Hvis maskinen plasseres på et teppebelagt gulv, må de justerbare føttene innstilles slik at luften kan sirkulere fritt.
• Når tørketrommelen er ferdig installert, må du sjekke at den ikke står på eller klemmer strømledningen.
• Hvis tørketrommelen skal plasseres oppå en vaskemaskin er bruk av stablesettet (tilbehør) obligatorisk.

Bruk

• Denne maskinen er beregnet for bruk i vanlig hus- holdning. Den må ikke brukes til andre formål enn det den er konstruert for.
• Bare tørk artikler som tåler å tørkes i tørkerommelen. Følg anvisningene på plaggets vaskeanvisning.

Miljøet

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

• Ikke tørk uvaskede plagg i tørketrommelen.
• Ikke overfyll maskinen. Se avsnittet om omhandler dette i bruksanvisningen.
• Plagg som er dryppende våte må ikke tørkes i tørketrommelen.
• Plagg som har vært i kontakt med flyktige parafinprodukter må ikke tørkes i tørketrommelen. Hvis slike væsker har vært brukt til flekkfjerning, må de fjernes (skylt med vann, fordampet) før de legges i maskinen.
• Trekk aldri i selve strømkabelen når du tar støpselet ut av stikkontakten, trekk alltid i selve støpselet.
• Du må aldri bruke tørketrommelen hvis strømledningen, betjeningspanelet, topplaten eller sokkelen er så skadet, at tørketrommelens innside er tilgjengelig.
• Skyllemiddel eller liknende bør brukes i samsvar med produsentens anvisninger på emballasjen.
• Forsiktig - varme overflater : Ikke berør lampedekselet mens lampen er tent (gjelder bare for tørketromler utstyrt med innvendig lys).

Barns sikkerhet

• Maskinen må ikke brukes av barn eller uføre uten tilsyn.
• Barn bør bli informert om at de ikke må leke med apparatet.
• Emballasjematerialene (f.eks. plastfolie og polystyren) kan være farlige for barn - kvelningsfare! Pass på at barn ikke kan få tak i dem.
• Oppbevar alle vaskemidler på et sikkert sted utenfor barns rekkevidde.
• Pass på at barn eller kjæledyr ikke klatrer inn i trommelen.

Gammelt apparat

Advarsel

Trekk støpselet ut av stikkontakten når du ikke har bruk for maskinen lenger. Skjær av strømkabelen og kast den sammen med støpselet. ∅delegg låsen på ileggsdøren. Da kan ikke barn låse seg selv inne i maskinen og utsette seg for livsfare.

Emballsjematerialer

Emballasjematerialet er miljøvennlig og kan gjenvinnes. Deler av plast er merket med f.eks. >PE<, >PS< osv. Kast

emballasjematerialene i riktig avfallsbeholder hos kommunens avfallsinnsamlingsstasjon.

Miljøtips

• I tørketrommelen blir tøyet mykt og deilig. Derfor trenger du ikke å bruke tøymykner når du vasker tøyet.
• Tørketrommelen arbeider mest økonomisk hvis du:

– alltid holder ventilasjonsåpningene i tørketrommelens sokkel fri for hindringer;

- følger de ileggsmengdene som er spesifisert i programoversikten;

• påser at rommet der tørketrommelen står er godt ventilert;
• rengjør mikrofinfilteret og finfilteret etter hver tørkesyklus;
• sentrifugerer tøyet godt før det tørkes.

Energiforbruket er avhengig av sentrifugeringshastigheten som er innstilt på maskinen. Jo høyere sentrifugeringshastighet - dess lavere energiforbruk.

Produktbeskrivelse

Beskrivelse av maskinen

1 Betjeningspanel
2_ofiltre
3 leggsdør
4 Ventilasjonsgitter
5 Justerbare føtter

6 Varmeutveksler-dør
7 Vannbeholder
8 Varmeveksler
9 Typeskilt

1 Programvelger og ○ AV-bryter
2 Funksjonsknapper
3 ▷|| Start/Pauseknapp
4 Tidsforvalgknapp
5 ndikatorlampe for funksjonsstatus – Starttidslys

• Tørring lys
• → Anticrease/End lys
• Varmeveksler lys
• ● Filter lys
• Beholder lys

Før første gangs bruk

Tørk innsiden av trommelen med en fuktig svamp for å fjerne eventuelle rester etter produksjonen, eller kjør et

kort tørkeprogam (ca. 30 min.) med fuktige kluter i ma- skinen.

Programtabell

Programmer		maks ileggsmengde (tørr vekt)	Tilleggsfunksjoner/alternati-ver	Bruk/egenskaper	Pleiesymbol
	SomullEkstra tørt	7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	Gjennomtørking av tykkere tekstiler el-ler tekstiler av flere lag, f.eks. frottè-håndklær, badekåper.
	SomullSTRONG DRY	7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	Gjennomtørking av tykkere tekstiler el-ler tekstiler av flere lag, f.eks. frottè-håndklær, badekåper.

Programmer	maks ilegsmengde (tørr vekt)	Tilleggsfunksjoner/alternati-ver	Bruk/egenskaper
BomullSkabstørt1)	7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	Gjennomtørking av tekstiler av lik tyk-kelse, f.eks. frottè, trikot, håndklær.	[80020]
Bomull Lett Fuktig1)	7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For tynne tekstiler som skal strykes,f.eks. strikkeplagg, bomullsskjorter.	[2072]
Bomull Stryketørt1)	7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For tynne tekstiler som skal strykes et-terpå, f.eks. trikotplagg, bomullsskjor-ter.	[32X0]
Syntetisk Ekstra tørt	3 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	Gjennomtørking av tykke tekstiler ellertekstiler av flere lag, f.eks. trøyer, sen-getøy, bordduker.	[98220]2)[A06A]
Syntetisk Skabstørt1)	3 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For tynne tekstiler som ikke skal stry-kes, f.eks. lettstelte skjorter, borddu-ker, babytøy, sokker, dameundertøymed bøyler.	2)[SAAS]
Syntetisk Stryketørt	3 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For tynne tekstiler som skal strykes et-terpå, f.eks. trikotplagg, bomullsskjor-ter.	[36XX]2)[TZ4K]
30'60'	1 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For ekstra tørking av enkelte plagg ellerfor mengder under 1 kg.	[784A][A10DZ][SAYE]
Blandet	3 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For tørking av tekstiler av bomull ogsyntetisk, bruker lav temperatur.
Babytøy	2 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	Babyprogram er et spesialprogram forgensere som skal tørkes slik at de erklare for bruk.

Programmer		maks ileggsmengde (tørr vekt)	Tilleggsfunksjoner/alternati-ver	Bruk/egenskaper	Plejesymbol
Jeans		7 kg	Finvask, Trang-Anti-rynke, Lydsignal, Tidsforvalg	For fritidsklær, som f.eks. dongeribuk-ser, treningsgensere osv. med forskjel-lig tykkelse (dvs. ved mansjetter og sømmer).
Nedkjøling		7 kg	Lydsignal	Spesialprogram som varer ca. 10 mi-nutter, for å oppfriske eller rengjøre klær varsomt med tørrens-sett som fin-nes i handelen. (Bruk kun produkter som ifølge produsenten er beregnet for tørketrommelen; les og følg bruksan-visningene fra produsenten.)

1) I samsvar med IEC61121
2) velg tilvalget 🌐 Finvask

Sortere og forberede tøyet

Sortere tøyet

- Sorter tøyet etter tekstiltype:

- Bomull/lin for programmer i Bomull -programgruppen.

- Blandingskvaliteter og syntetisk tøy for programmer i Syntetisk -programgruppen.

- Sorter etter symbolene på vaskeanvisningene: Symbolene på vaskeanvisningene betyr:

Tørking i tørketrommel i prinsippet mulig

Tørking ved normal temperatur

Tørking ved redusert temperatur

Må ikke tørkes i tørketrommel

Viktig Ikke legg vått tøy i tørketrommelen, dersom det ikke er merket med at det kan tørkes i tørketrommel. Denne maskinen kan brukes for alle våte tekstiler som er merket med at de tåler tørking i tørketrommel.

• Ikke tørk nytt, kulørt tøy sammen med lyst tøy. Tøyet kan farge av.
• Ikke tørk bomullsjersey og trikot med Ekstra tørt-programmet. Tøyet kan krympe!

Forberede tøyet

• For å forhindre at tøyet filtrer seg sammen: lukk gli-delåser, knapp igjen dynetrekk og knytt sammen løse bånd eller belter (f.eks. forklær).
• Tøm alle lommer. Fjern deler av metall (binders, sikkerhetsnåler osv).
• Vreng plagg som består av doble lag med innsiden ut (f.eks. anorakker med bomullsfor, la foret vende ut). Da tørker slike plagg bedre.

Viktig Ikke overfyll maskinen. Ta hensyn til maks ileggsmengde på 7 kg.

Tøyets vekt

Tøytype Vekt
morgenkåpe 1200 g
Serviett 100 g
Sengeteppe 700 g
Laken 500 g
Putetrekk 200 g
Bordduk 250 g
Frottèhändkle 200 g

Daglig bruk

Slå maskinen på

Drei programvelgeren til et vilkårlig program. Nå er ma- skinen slått på.

Åpne døren og legge i tøy

1. Åpne døren.
2. Legg i tøyet (ikke press det inn).

! Obs Ikke la tøy komme i klem mellom ileggsdøren og gummi-pakningen.

1. Lukk døren godt igjen. Låsen skal klikke på plass.

Velge program

Vri programvelgeren til ønsket program. ▷II START/PAUZE-lampen begynner å blinke.

Tøytype Vekt
Glasshåndkle 100 g
Nattkjole 200 g
Dameundertøy 100 g
Arbeidsskjorte 600 g
Arbeidsskjorte 200 g
Herrepyjamas 500 g
Bluse	100 g
Herreundertøy	100 g

Velge tilleggsfunksjoner

Du kan velge en tilleggsfunksjon som følger:

knapp 1 - 📋 Finvask

knapp 2 - 📊 Lang-Antirynke

knapp 3 - 📷 Lydsignal

knapp 4 - ⏻ Tidsforvalg

FINVASK

Når du trykker på denne knappen, utføres tørkeprosessen ved lavere temperatur, for ømfintlige plagg. Den tilhørende kontrollampen tennes. Dette tilvalget kan også brukes for tørking som er innstilt på tid.

LANG ANTIKRÖLL

Lang antikrøll-funksjonen forlenger antikrøll-fasen (30 min.) med 60 minutter när tørkeprogrammet er slutt.

Trommelen roterer i intervaller i denne fasen. Dette holder tøyet løst og krøllfritt. Fasen varer i totalt 90 minutter.

Tøyet kan tas ut til enhver tid under antikrøll-fasen.

Når dette tilvalget er aktivert, er Lang-Antirynke -lampen tent.

Lydsignal

Når tørkesyklusen er avsluttet, vil du høre et pulserende lydsignal. Ved å trykke på Lydsignal 📄), slås lydsignalet av i følgende tilfeller:

• når du velger tørkeprogrammet
• når du trykker på knappene
• når programvelgeren dreies til en ny stilling mens et program pågår eller når en tilvalgsknapp trykkes under syklusen
• när programmet er slutt.

Den tilhørende kontrollampen tennes.

Tidsforvalg

i Med (Fdsforvalg -knappen kan du utsette starten for et program med 3, 6 eller 9 timer.

1. Velg program og eventuelle tilvalg.
2. Trykk på (i) Tidsforvalg -knappen så mange ganger som nødvendig (lampene viser hvilken starttid som er valgt).
3. Trykk på ▷ll Start/Pause -knappen for å aktivere starttidsforvalget. Lampene 9t 6t 3t endres hver tredje time, til startstidspunktet.

Starte et program

Trykk på DStart/Pause-knappen for å starte tørketrommelen, etter at du har valgt program og tilvalg. Den tilhørende lampen slutter å blinke. Hvis du dreier programvelgeren til en annen posisjon mens maskinen er i gang, høres et lydsignal, og programfasens indikatorlampe blinker. Trommelen roterer vekselvis i begge retninger under tørking.

Alle tørkeprogrammene slutter med en 10-minutters nedkjølingsfase. Ta ut tøyet etter denne fasen.

Dersom du åpner døren til tørketrommelen eller den lille døren nederst mens programmet er i gang, avbrytes tørkeprosessen. Lukk i så fall døren og trykk en gang til på knappen for å starte tørkeprogrammet fra der det ble avbrutt. Denne knappen må også trykkes inn etter at strømmen har vært borte og etter at vannbeholderen er satt inn igjen, dersom den er tømt midt under et program etter at varsellampen Beholder ble tent.

I begge tilfeller blinker lampen på ▷ll Start/Pause -knappen for å minne deg om at du må trykke på startknappen en gang til.

2) Gjelder kun maskiner med lydsignal-knapp

Indikatorlamper

Disse lampene viser følgende funksjoner:

• Tørring lys: Denne lampen viser at maskinen er i tørkefasen.
• →| Programslut lys: Denne lampen lyser når avkjølingsfasen er slutt, under antikrøll-fasen og ved programslutt.
• Beholder lys: Denne lampen viser at maskinen er i tørkefasen. Denne lampen tennes ved programslutt for å minne deg om at du må tømme vannbeholderen. Hvis denne lampen lyser mens et program er i gang, betyr det at vannbeholderen er full. Lydsignalet høres, programmet stopper og lampen på Start/Pause -knappen blinker. Denne lampen lyser også dersom vannbeholderen ikke sitter på plass som den skal.
• Filter lys: Denne lampen lyser när programmet er slutt for å minne deg om at du må rengjøre filtrene.
• Varmeveksler lys: Tennes etter 80 sykluser for å minne deg om at du må rengjøre kondensatoren.

Endre program

Hvis du vil endre et program etter at programmet har startet, dreier du programvelgeren først til ○ - AV-posisjon. Nå er programmet avbrutt.

Et program som har startet, kan ikke endres direkte. Hvis du likevel prøver å endre programmet på programvelgeren, eller hvis funksjonsknappen (unntatt Lydsignal -knappen 2)) er trykket inn, begynner lampen på ▷ Start/Pause -knappen å blinke midlertidig i rødt. Men dette har ingen innvirkning på tørkeprogrammet (tøybeskyttelse).

Når programmet er slutt

Dersom tøyet ikke blir tatt ut av trommelen när programmet er slutt, utfører tørketrommelen en krøllbeskyttelsesfase (varighet: maks 30 minutter).

Tørketrommelen stopper automatisk etter krøllbeskyttelsesfasen dersom du ikke tar ut tøyet. Lampene → | Programslut, og 🚙 Beholder fortsetter å lyse, og lydsignalet høres i 2 minutter.

Drei programvelgeren til ○ for å slå av maskinen. Ta ut tøyet fra trommelen og sjekk at trommelen er tom.

Hvis du ikke skal vaske mer, stenger du vannkranen. La døren stå på gløtt for å hindre at det danner seg mugg og ubehagelig lukt.

Hvis du åpner døren og deretter lukker den igjen før du dreier programvelgeren på ○, tennes alle tilsvarende kontrollamper for fasene i det aktuelle tørkeprogrammet.

Rengjøring og stell

Rengjøre lofiltrene

For å sikre at maskinen arbeider som den skal, må lofiltrene i døren og foran trommelen rengjøres etter hver tørkesyklus.

! Obs OBS. Du må aldri bruke tørketrommelen uten lofilter eller dersom lofilteret er defekt eller tilstoppet.

1. Åpne ileggsdøren 2. Etter at det er gått en tid,

danner det seg et belegg på filtrene, som skyldes vaskemiddelrester. Dette kan du fjerne ved å rengjøre filtrene med varmt vann og en børste. Fjern filteret fra døren ved å trekke det ut.

1. Rengjør mikrofilteret med fuktige hender. Filteret sitter i den nedre delen av ileggsåpningen.

2. Fjern støvet fra lofilteret, helst med en fuktig hånd. Sett inn gjen filteret.

Etter hver gangs bruk

• Rengjør filtrene.
• Tøm vannbeholderen.

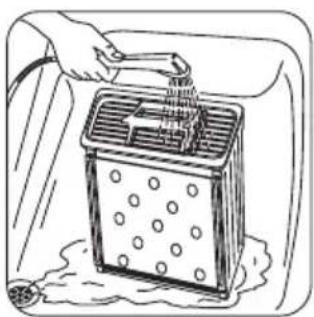

Rengjør varmeutveksleren

Rengjør kondensatoren när lampen -Varmeveksler tennes.

Kondensatoren er plassert nederst på frontpanelet bak en liten luke.

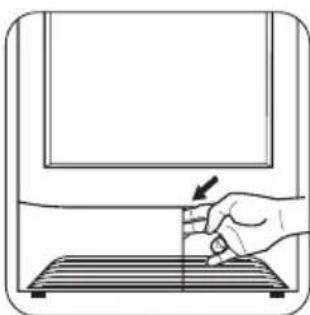

1. Du åpner luken ved å trykke på läsesperren, som vist på bildet. I løpet av eller när en tørkesyklus er slutt, er det normalt at det danner seg vann på overflaten der kondensatoren sitter.

1. Drei de to røde låsespakene nedover.

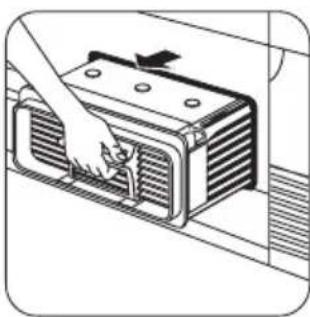

1. Trekk ut kondensato- renheten etter håndtaket.

1. Rengjør den med en børste og skyll den under springen hvis det er nødvendig. Også utsiden må rengjøres og alt loet fjernes. Bruk en fuktig klut og rengjør gummipakningen rundt kondensatoren og inni luken.

Viktig Bruk aldri spisse gjenstander eller verktøy for å komme inn mellom lamellene. Da kan kondensatoren bli skadet og utett. Sett kondensatoren på plass igjen, drei de røde låsespakene oppover og lukk luken.

Viktig Du må aldri bruke tørketrommelen uten at kondensatoren er på plass.

Tømme vannbeholderen

Kondensvannet fra tøyet samles i en vannbeholder inne i maskinen. Vannbeholderen må tømmes etter hvert program for å garantere at tørketrommelen er like effektiv neste gang du skal bruke den. Kontrollampen 🌐 Beholder minner deg om dette.

1. Åpne den lille luken ne- derst på kabinettet

1. Drei den gule låsespa- ken oppover
2. Trekk ut beholderen
3. Åpne det lille dekselet og la vannet renne ut
4. Lukk det lille dekselet og sett vannbeholderen tilbake på plass
5. Skyv beholderen inn til den klikker på plass, og drei den gule låsespaken godt ned for å låse den.
6. Lukk den lille døren og trykk på ▷ll Start/Pause - knappen igjen, for å fortsette programmet.

Rengjør trommelen

! Obs Forsiktig! Ikke bruk slipende rengjøringsmidler eller stålull ved rengjøring av trommelen.
Kalk i vannet eller vaskemidler kan danne et nesten usynlig belegg på trommelens innside. Dette belegget kan føre til at tøyets tørkegrad ikke kan registreres som det skal. Tøyet er fuktigere enn beregnet når det tas ut av tørketrommelen.

Bruk et vanlig husholdningsvaskemiddel (f.eks. eddikbasert vaskemiddel) for å tørke over trommelribbene og trommelens innvendige overflater.

Rengjøring av betjeningspanel og utvendige overflater.

Obs Forsiktig! Ikke bruk møbelrens eller aggressive rengjøringsmidler for å rengjøre maskinen.

Bruk en fuktig klut for å tørke over betjeningspanelet og maskinens utvendige overflater.

Hva må gjøres, hvis ...

Feilsøking på egen hånd

Problem Mulig årsak Løsning
Tørketrommelen virker ikke.	Støpselet er ikke satt skikkelig inn i stikkontakten eller sikringen er gått.	Sett inn støpselet. Kontrollere sikringen i husets elektriske installasjon (sikringsskapet).
Døren er åpen. Lukk døren.
	Har du trykket på ∅art/Pause - knappen?	Trykk på ∅art/Pause -knappen en gang til.
Tørkeresultatet er ikke godt nok. Det er valgt feil program.		Velg et annet program ved neste tørkesyklus (se kapitlet "Programoversikt").
Lofiltrene er blokkert. Rengjør lofilteret.
Lofilteret blokkert. Rengjør lofilteret.
	Varmeutveksleren er tilstoppet av lo.	Rengjør varmeutveksleren.
	For mye tøy i maskinen.	Ta hensyn til anbefalte tøymengder.
Ventilasjonsåpningene i sokkelen er blokkert.		Frigjør ventilasjonsåpningene i sokkelen.
Belegg på trommelens overflate eller ribber.		Rengjør trommelen og ribbene.
Vannets hardhetsgrad på stedet avviker fra maskinens standardinnstilling.		Endre standardinnstilt tørkegrad (se kapittel 'Maskinens innstillinger').
Maskinen reagerer ikke når du trykker på en knapp.	Tørkebeskyttelse. Tilvalgsfunksjonen kan ikke stilles inn når et program er startet.	Drei programvelgeren til Ⓐ/. Innstill programmet på nytt.
Programmet er ikke aktivt, 📁 Beholder tennes.	Kondensvannbeholderen er full.	Tøm vannbeholderen, og start deretter programmet med ∅ Start/Pause - knappen.
Tørkesyklusen stopper opp kort etter programstart. →Anticerase/End tennes.	Det er lagt i for lite eller for tørt tøy for det valgte programmet.	Velg tidsprogram eller høyere tørkenivå (f.eks 📄 Ekstra tørt istedenfor 🌐 Skabstørt
Tørkingen varer uvanlig lenge. Merk: Etter opptil 5 timer avsluttes tørkingen automatisk (se "Tørkeprogram slutt").	Lofilteret er tett. Rengjør lofilteret.
Lofilteret blokkert. Rengjør lofilteret.
For mye tøy. Ta ut noe tøy.
	Tøyet er ikke tilstrekkelig sentrifugert.	Tøyet må sentrifugeres grundig før det tørkes i tørketrommelen.
Svært varmt i rommet. Kompressoren slås foreløpig av for å forhindre over- oppheting.		Automatisk prosess, det er ikke noe galt med maskinen. Hvis mulig, senk rom- temperaturen.
Avfarging Tekstilenes fargeekthet.		Kontroller tekstilenes fargeekthet. Be- handle kun tekstiler sammen, som har liknende farger.

Maskinens innstillinger

Innstilling Slik gjør du
Lydsignal avslått	Drei programvelgeren til et vilkårlig program.Trykk samtidig på knappene Finvask og Lang-Antirynke, og hold de inne i ca. 5 sekunder.Lydsignalet er deaktivert som standard.
VannhardhetVann inneholder ulike mengder av kalk og mineraler. Disse mengde- ne varierer i forhold til hvor du bor. Vann fra forskjellige steder har derfor forskjellig spesifikk ledeev- ne.Den aktuelle spesifikke ledeevnen vannet har sammenliknet med fa- brikkens forhåndsinnstilte verdier, kan til en viss grad påvirke rest- fuktigheten i tøyet ved slutten av syklusen. Du kan stille inn tørke- sensorenes følsomhet i forhold til vannets ledeevne på denne tørke- trommelen.	Drei programvelgeren til et vilkårlig program.Trykk samtidig på knappene Lang-Antirynke og ▷ Start/Pause, og hold de inne i ca. 5 sekunder. Lamper viser aktuell innstiling:- Beholder - lav ledeevne <300 mikro S/cm- Filter - middels ledeevne 300-600 mikro S/cm- ⇒ Varmeveksler - høy ledeevne >600 mikro S/cmTrykk flere ganger på ▷ Start/Pause -knappen, inntil ønsket nivå er inn- stilt.For å lagre innstillingene, trykker du på knappene Lang-Antirynke og ▷ Start/Pause, eller dreier du velgeren til ○ AV-posisjon

Tekniske data

Høyde x bredde x dybde 85 x 60 x 58 cm
Trommelvolum 108 l
Dybde med åpen dør 109 cm
Høyden kan justeres med 1,5 cm
Vekt uten tøy ca. 37,5 kg
Ileggsmengde (avhengig av program)1)	maks 7 kg
Spenning 230 V
Krav til sikring 10A
Totalt strømforbruk 2350 W
Energieffektivitetsklasse C
Energiforbruk (7 kg bomullstøy, forhåndssentrifugert ved 1000 opm)2)	4,4 kWh
Gjennomsnittlig årlig energiforbruk 298,2 kWh
Bruk Husholdning
Tillatt omgivelsestemperatur +5 °C til +35 °C

Forbruksmengder

Forbruksmengdene baserer seg på normale forhold. De kan variere når maskinen brukes i en husholdning.

Program	Energiforbruk i kWh / gjennomsnittlig tørketid i min.
Bomull Skabstørt2)	4,4 / 140 (7 kg tøymengde, forhåndssentrifugert ved 1000 opm)3,9 / 125 (7 kg tøymengde, forhåndssentrifugert ved 1400 opm)
Bomull Stryketørt 2)	3,41 / 110 (7 kg tøymengde, forhåndssentrifugert ved 1000 opm)2,9 / 95 (7 kg tøymengde, forhåndssentrifugert ved 1400 opm)
Syntetisk Skabstørt2)	1,35 / 50 (3 kg tøymengde, forhåndssentrifugert ved 1200 opm)

1) Ulike data om ileggsmengder kan forekomme for noen land som resultat av ulike målemetoder.
2) i samsvar med EN 61121

Installasjon

Viktig Maskinen må transporteres stående.

Plassering

• Det mest praktiske er å installere tørketrommelen i nærheten av vaskemaskinen.
• Tørketrommelen må installeres på et rent sted, der det ikke samler seg skitt.
• Luften må kunne sirkulere fritt rundt maskinen. Du må ikke blokkere luftinntaksgitteret foran eller ventilasjonsåpningene bak på maskinen.
• Plassere tørketrommelen på et flatt, stabilt underlag for å redusere vibrasjon og støy til et minimum mens tørketrommelen er i gang.
• Kontroller at maskinen står absolutt plant ved hjelp av et vater när tørketrommelen er plassert der den skal brukes. Hvis maskinen ikke står helt plant, skru justeringsføttene inn eller ut for å justere.
• Føttene må aldri tas av. Ikke sperr klaringen mot gulvet med tykke tepper, bretter eller liknende. Dette kan føre til overoppheting, som gjør at maskinens effekt reduseres.

Viktig

Utblåsningsluften fra tørketrommelen kan nå en temperatur på opptil +60°C. Plassere derfor aldri tørketrommelen på et temperaturømfintlig gulv.

Mens tørketrommelen er i gang, må romtemperaturen ikke være lavere enn +5°C eller høyere enn +35°C, ellers kan dette ha innvirkning på funksjonen.

Viktig Tørketrommelen må transporteres stående.

Viktig Maskinen må ikke plasseres slik at den kommer i konflikt med den øvrige innredning eller dørene i rommet.

Fjerne transportsikring og emballasje

Obs Før bruk må all transportemballasje fjernes.

1. Åpne ileggsdøren 2. Trekk av limbåndene inne i maskinen øverst på trommelen.

1. Fjern folieposen og polystyrenputen fra maskinen.

Strømtilkobling

På typeskiltet finner du opplysninger om maskinens spenning, strømtype og hvilke sikringer som trengs. Typeplaten sitter ved døreåpningen (se kapittelet "Produktbeskrivelse").

Advarsel Produsenten frasier seg ethvert ansvar for personskader eller andre skader, dersom erhetsanvisningene over ikke er blitt fulgt.

Hvis maskinens strømledning må skiftes, MÅ dette gjøres av vår autoriserte serviceavdeling.

Advarsel Strømledningen skal være tilgjengelig etter at maskinen er installert.

Døren kan hengsles om for å gjøre det lettere å betjene trommelen.

Advarsel Døren skal bare hengsles om av en godkjent servicetekniker.

Kan fås kjøpt hos ditt kundesenter eller hos spesialforhandleren din

Dette stablesettet kan brukes til å montere tørketrommelen oppå en vaskemaskin (60 cm bred, frontmatet), slik at du får en plassbesparende vask-tørk-søyle. Vaskemaskinen skal stå underst og tørketrommelen øverst.

- tømmesett

i Kan fås kjøpt hos ditt kundesenter eller hos spesialforhandleren din

Installasjonssett for direkte tømming av kondensvannet i en vask, vannlås, et avløp osv. I så fall trenger du ikke å tømme kondensvannbeholderen selv, men likevel må den bli værende på plass i maskinen.

- sokkel med skuff

i Kan fås kjøpt hos ditt kundesenter eller hos spesialforhandleren din

Til plassering av tørketrommelen i optimal høyde og med ekstra plass til oppbevaring (av f.eks. tøy).

Service

Dersom det skulle oppstå teknisk feil, må du først kontrollere om du kan løse problemet selv ved hjelp av bruksanvisningen - se kapittel Hva må gjøres, hvis...

Dersom du ikke greide å finne ut av problemet på egen hånd, kan du kontakte kundeservice eller en av våre servicepartnere.

For at vi skal kunne hjelpe deg så raskt som mulig, trenger vi følgende informasjon:

- Modellbeskrivelse

Rengöring av kondensorn

Rengöring av trumman

Borttagning av transportemballage

Besøk vår hjemmeside www.electrolux.no for bestilling av tilbehør og reservedeler: www.zanussi.no
