BRUKSANVISNING TCE 7124 ZANUSSI

les vennligst denne bruksanvisningen nøye.

Følg fremfor alt de sikkerhetsrådene som står på de første sidene i bruksanvisningen! Ta vare på bruksanvisningen slik at du slå opp i den igjen på et senere tidspunkt. Sørg vennligst for at bruksanvisningen følger med tørketrommelen hvis den får nye eiere.

Transportskader

Kontroller at det ikke er skader på tørketrommelen når du pakker den ut. I tvilstilfelle bør du la være med å ta tørketrommelen i bruk og istedenfor henvende deg til vår kundeservice.

Veiledning for bruk av denne bruksanvisningen

Noen avsnitt i bruksanvisningen er merket med spesielle symboler. Disse symbolene har følgende betydning:

Her finner du viktige opplysninger om sikkerhet og maskinens funksjon.

Her finner du supplerende opplysninger om maskinens betjening og praktiske bruk.

Her finner du opplysninger som er av betydning for miljøet.

Vårt bidrag til miljøet: vi bruker resirkulert papir.

Innhold

Viktige sikkerhetsråd 17

Avfall 17

Energisparetips 18

FOR BRUKEREN

Apparatbeskrivelse 18

Tekniske data ....18

Bruk....19

• Beskrivelse av panelets funksjoner .....19-20
• Programoversikt ....21
• Slik bruker du tørketrommelen .....22

Viktige råd og tips om tørking .....23

• Ikke alt kan tørkes i tørketrommelen .....23
  • Stivete tekstiler .....23
• Krymping....23
  • Hva er lo? .....23
  • Tids- og energiforbruk .....23
• Merking av vasketøyet ....23

Vedlikehold og rengjøring .....24

• Utvendig rengjøring ....24
  • Rengjøring av luken .....24
  • Rengjøring av filtrene .....24
  • Rengjøring av kondensatoren .....24
  • Tømming av vannbeholderen .....25
  • Rengjøring av trommelens innerside .....25
  • Rengjøring av luftinntaket .....25

Hvis tørketrommelen ikke virker .....26

• Service og reservedeler .....26
- Garanti ....26

FOR INSTALLAT∅REN

Installasjon 27

• Utpakking ....27
• Plassering av tørketrommelen .....27
• Viktig ved installering av kondenstørketrommel....27
  • Elektrisk tilkobling .....27
  • Monteringssett for vaskesøyle (ekstra tilbehør) 27
• Omhengsling av luken ....27
• Tilkobling av avløpsslange ....28

Viktige sikkerhetsråd

Sikkerhetsrådene under er gitt av hensyn til den generelle sikkerhet. Les dem oppmerksomt før installasjon og bruk av tørketrommelen!

Installasjon

• Alt arbeid i forbindelse med den elektriske installasjon av tørketrommelen skal utføres av en faglært og autorisert elektroinstallatør.
• Kontroller at tørketrommelen ikke står på strømkabelen.
• Hvis maskinen plasseres på et teppebelagt gulv, må bena justeres slik at luften kan sirkulere fritt.

Bruk

• Tørketrommelen er kun beregnet til det oppgitte formål i private husholdninger.
• Trekk alltid støpselet ut av stikkontakten när du er ferdig med å bruke tørketrommelen.
• Legg ikke vasketøy i tørketrommelen som ikke har blitt sentrifugert.
• Plagg som har blitt behandlet med brannfarlige rengjørings- og løsemidler (rensebensin, alkohol, flekkfjerner etc.), må ikke tørkes i tørketrommel pga. brannfaren. Bare plagg som har vært vasket i vann, kan tørkes i tørketrommel!
• Brukeren må kontrollere at gasslightere (også defekte) ikke er glemt i plaggene som legges i tørketrommelen.
• La alltid luken stå på gløtt mellom en tørkeomgang og den neste slik at pakningen ikke blir deformert.
• Bruk aldri tørketrommelen uten lofiltre eller med skadede lofiltre, da det kan medføre brannfare.
• Tørk aldri sportssko (f.eks. tennissko) i tørketrommel. De kan komme i klemme mellom trommelen og luken og dermed blokkere trommelen.

Generelle sikkerhetsråd

• Det er farlig å foreta endringer på tørketrommelen eller dens egenskaper.
• Forsøk aldri å reparere tørketrommelen selv. Reparasjoner som ikke er utført av fagfolk, kan føre til alvorlige uhell eller driftsforstyrrelser.
• Teknisk service bør bare utføres av autoriserte serviceverksteder - forlang at det bare brukes originale reservedeler.

Sikkerhet for barn

• Barn er ofte ikke i stand til å skjønne faren ved å leke med elektriske apparater. Sørg derfor for å holde tørketrommelen under oppsikt når den er i drift og la ikke barn få lov å leke med den.
• Emballasjen (f.eks. plastfolie, styropor) kan være farlig for barn. Kvelningsfare! Hold derfor emballasjen langt vekk barn.
• Sørg for at barn eller smådyr ikke klatrer inn i tørketrommelen.
• Når tørketrommelen engang skal skrotes: Trekk støpselet ut av stikkontakten, kapp den elektriske ledningen og kast støpselet sammen med resten av ledningen. ∅delegg lukelåsen slik at lekende barn ikke kan bli sperret inne og komme i livsfare.

Avfall

- Emballasjeavfall

Emballasjematerialer som kan resirkuleres, er merket med symbolet og skal helst avleveres på mottaksstasjon for resirkulering.

PE< står for polyetylen
PS< står for polystyren
PP< står for polypropylen

- Skrotning av apparatet

Henvend deg til kommunen (teknisk forvaltning) om hvor du kan komme av med den gamle maskinen eller ta kontakt med Electrolux Service (se telefonkatalogens gule sider).

Energisparetips

Tørketrommelen arbeider mest økonomisk hvis du følger disse rådene:

• Fyll alltid maskinen helt. Se programoversikten på side 21. Tørking med halvfull maskin er lite økonomisk.
• Før det tørkes, må vasketøyet være godt sentrifugert. Jo høyere sentrifugeringshastighet, jo kortere tørketid og jo lavere strømforbruk.

• Unngå å tørke vasketøyet for lenge. Velg riktig tørkeprogram avhengig av ønsket tørkegrad. Plagg som tørkes for lenge, kan være vanskelige å stryke.

• For å utnytte maskinens fulle kapasitet kan plagg som skal være helt skaptørre, gjerne tørkes sammen med plagg som bare skal være stryketørre. Velg først et program for stryketørt vasketøy. Når programmet er ferdig, kan de plaggene som bare skal være stryketørre, tas ut, mens resten tørkes ferdig på et annet program.

• Lofiltrene bør renses med jevne mellomrom for å unngå unødvendig lange tørketider og høyt strømforbruk.
• Rommet som tørketrommelen er plassert i, må være godt ventilert. Under tørkingen bør romtemperaturen ikke overstige 35°C.

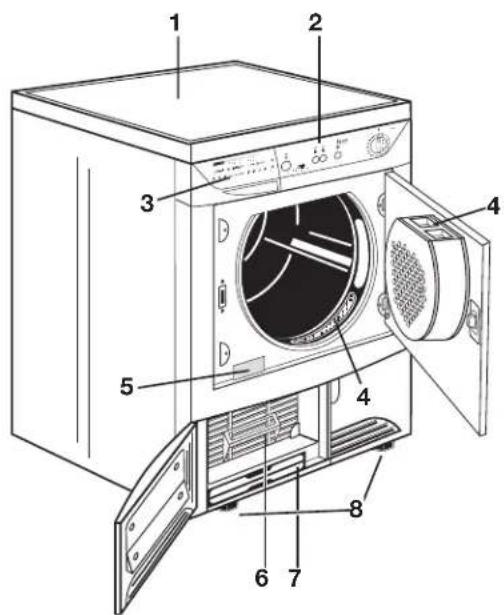

Apparatbeskrivelse

1 Arbeidsplate
2 Programkort
3 Betjeningspanel
4 Lofiltre
5 Typeskilt
6 Kondensator
7 Vannbeholder
8 Justerbare ben

YTTERMÅL: høyde 850 mm justerbar + 8 mm

bredde 600 mm

dybde 580 mm

dybde med åpen luke 1008 mm

ANBEFALT MAKSIMAL bomull 5 kg tørre klær

bomull 3,64 kWh (5 kg skaptørt vasketøy)

bomull 3 kWh (5 kg stryketørt vasketøy)

syntetisk 1,4 kWh (2,5 kg skaptørt vasketøy)

Dette apparatet oppfyller kravene i EF-direktiv 89/336/E∅F, 73/32/E∅F.

Vi forbeholder oss rett til endringer.

Bruk

Betjeningspanel

1 Programkort

Det vil hjelpe deg å velge riktig tørkeprogram.

2 Kontrollampe

Lyser når apparatet slås på (PÅ/AV-knappen trykkes inn), og slokner når knappen trykkes ut igjen.

3 PÅ/AV-knapp ①

Denne knappen brukes til å slå på tørketrommelen. Trykk på denne knappen en gang til når programmet er ferdig for å slå av tørketrommelen.

4 Knapp - skånetørking ↓↓

Trykk på denne knappen når du vil tørke sarte tekstiler på en lavere temperatur. Den tilhørende kontrollampen lyser.

Denne funksjonen kan også brukes med tidsstyrt tørking.

5 Knapp for utkobling av lydsignal

Et lydsignal høres hvis man trykker på knappene, under antikrøll-fasen, när et program avsluttes eller när vannbeholderen er full. Trykk på denne knappen när du velger program hvis du vil deaktivere lydsignalet under antikrøll-fasen. Lampen blir da tent.

6 Start-knapp

Trykk på denne knappen i ca. 2 sekunder for å starte tørketrommelen når du har valgt program.

Hvis du åpner luken eller det lille dekselet nederst på tørketrommelen mens et tørkeprogram er i gang, må du trykke på denne knappen igjen når du har stengt luken for å starte programmet igjen fra det stedet det var kommet til.

Det er også denne knappen du skal trykke på etter et strømavbrudd og etter å ha satt inn vannbeholderen igjen hvis du har tatt den ut for å tømme den i løpet av et program. I begge tilfeller blinker lampene eller (avåengig av hvilken programfase som er i gang) for å minne deg om at du må trykke på Start-knappen igjen.

7 Programfase-indikatorlamper

Denne lampen indikerer at apparatet er i gang med kjølefasen. Når tørkefasen er slutt, følger en 10 minutter lang kjølefase som kjøler ned vasketøyet.

Hvis en av lampene eller blinker, betyr det at du må trykke på Start-knappen igjen for å fortsette programmet.

"Programslutt"-lampe

Denne lampen blinker når kjølefasen er slutt og under antikrøll-fasen.

Signallampe "Vannbeholder full"

Apparatet styrer disse programmene med hjelp av følere som måler fuktighetsgraden i vasketøyet.

Du skal bare velge program avhengig av vasketøytype og tørkegraden som ønskes.

Tidsstyrt tørking

Kan om nødvendig brukes til å avslutte tørkingen. Velg 90- eller 60-minutters programmet for bomull eller 30-minutters programmet for syntetiske tekstiler.

Sett på programvelgeren på "0" for å slette et program som er i gang.

Sett programvelgeren på "0" når tørkeprogrammet er slutt før du tar ut vasketøyet.

Programoversikt

Automatisk tørking (elektroniske programmer)

Type vasketøy ∅nsket tørkegrad		Maks. mengde (1) kg	Program
Bomull og lin	Ekstra tørt	5	A
	Tørt	5	B
	Skaptørt	5	C (*)
	Litt fuktig	5	D
	Stryketørt	5	E (*)
	Rulletørt	5	F
Syntetisk	Ekstra tørt	2,5	G
	Skaptørt	2,5	H (*)
	Stryketørt	2,5	J
Gensere	Fintørking	1 kg (10 gensere)	K
Jakker, bukser, kjoler, skjørt	Oppfrisking	1 - 4 plagg	L

(*) Program ifølge CEI 1121.

- Fintørking-programmet K er et spesialprogram for å tørke gensere slik at de kan tas rett på kroppen etter tørking.

- Oppfrisking-programmet L er utviklet for å rense og friske opp plagg merket "Må renses" og "Håndvaskes" i tørketrommelen ved hjelp av et av spesialproduktene som er i handelen.

Tidsstyrt tørking ⏻

Type vasketøy Tørketid		Maks. mengde ^(1) kg	Programvelgerinnstilling
Bomull	90 min	5	90'
Bomull	60 min	5	60'
Syntetisk	30 min	2,5	30'

(1) Trommelen må ikke overfylles (du må f.eks. ikke legge store tepper i trommelen).

Tørketiden varierer avhengig av:

• Typen vasketøy
  • Vasketøymengden
• Hvor kraftig tøyet er sentrifugert før tørking.

Vasketøymengde

Det er ofte vanskelig å beregne vekten på plaggene som skal tørkes. Derfor anbefaler vi at du følger disse retningslinjene:

• bomull og lin: full trommel, men ikke så full at plaggene må stappes inn
• syntetiske tekstiler: ikke mer enn halvfull trommel
• sarte tekstiler: ikke mer enn en tredjedel full trommel

i Slik bruker du tørketrommelen

Før trommelen tas i bruk for første gang

I en ny trommel kan det finnes støv og smuss. Legg derfor inn noen fuktige, rene kluter og tørk dem i ca. 30 minutter.

Tørking

1. Slå på strømmen til apparatet.
2. Lukk opp luken.
3. Løs opp plaggene ved å riste dem og legge dem inn i trommelen ett om gangen.

1. Steng luken. Kontroller at ikke noen plagg er kommet i klemme mellom luken og filteret.

2. Trykk på PÅ/AV-knappen kontrollampen lyser.

3. Velg tørkeprogram eller -tid.

4. Trykk om nødvendig på knappen for skånetørking big/eller knappen for utkobling av lydsignal

5. Trykk på Start-knappen 12 sekunder: lampen lyser og tørkingen starter. Trommelen dreier skiftevis i begge retninger under tørking.

Alle tørkeprogrammer slutter med en 10-minutters kjølefase (lampen Jxser).

Du kan ta ut vasketøyet når denne fasen er ferdig.

1. Dersom vasketøyet ikke tas ut når denne fasen er ferdig, fortsetter tørketrommelen med en antikroll-fase (varighet: maks. 30 minutter). En brummer lyder hvert 10. sekund (dersom du ikke har trykket på knappen 🌐 Lampene 🏠 og 🍽 blinker skiftevis. Dersom du ikke tar ut vasketøyet, stopper tørketrommelen automatisk når antikroll-fasen er ferdig.

Lampene ↗ og ⚙ blinker, og kontrollampen lyser.

Sett programvelgeren på "0". Lampene 12g slokner.

Trykk ut PÅ/AV-knappen (kontrollampen slokner) og ta ut vasketøyet straks.

Etter bruk

• Sett programvelgeren på "0".
• Slå av apparatet ved å trykke på PÅ/AV-knappen ①. Kontrollampen slokner.
  • Rens filtrene (se side 24).
  • Tøm vannbeholderen (se side 25).

Viktig!

Hvis du vil stoppe tørkeprogrammet før det er ferdig, anbefaler vi at du setter programvelgeren på ♣ (kjølefase) og venter til denne fasen er ferdig før du tar ut tøyet. Det hindrer varmeoppbygging inne i apparatet.

For å gjøre dette vrir du først programvelgeren til "0" og siden til Trykk START-knappen.

Endring av programmet

Hvis du vil endre et program som er i gang, må du først slette det ved å sette programvelgeren på "0". Velg deretter nytt program og trykk på Startknappen ◆.

i Viktige råd og tips om tørking

Sorter og forbered vasketøyet før tørking

Sorter plaggene etter tekstiltype (se vaskemerket i de enkelte plaggene) og ønsket tørkegrad. Lukk glidelåser og knytt løse bånd. Snorer på dynetrekk og putevar skal knyttes sammen slik at små plagg ikke samles inne i dem.

Følgende kan ikke tørkes i tørketrommel

• Spesielt sarte tekstile som f eks gardiner av syntetiske fibrer, silkeplagg og nylonstrømper.
• Plagg som inneholder skumgummi eller gummlignende materialer.
• Ull og plagg som inneholder ull, da de vil filte og krympe.

Tørk aldri plagg som er behandlet med brannfarlige væsker (bensin, alkohol, flekkfjerningsmiddel) i tørketrommelen på grunn av brannfaren.

Stivete tekstiler

Stivete tekstiler kan også tørkes i trommelen. For å få best effekt bør det velges samme tørketid som for "stryketørt", som har en viss restfuktighet. Når tørkingen er slutt, må trommelen tørkes av innvendig med en fuktig klut og deretter med en tørr klut for å fjerne eventuelle rester av stivelse.

Krymping

Spesielt vevde tekstiler (f eks bomullsundertøy) har lett for å krympe i større eller mindre grad avhengig av kvaliteten. Dette skyldes først og fremst at plaggene i trommelen tørkes "svevende" i motsetning til når de hengetørkes. Unngå derfor å overtørke slike plagg på annet enn programmet "stryketørt".

Hva er lo?

Når du begynner å bruke tørketrommelen, blir du kanskje forbauset over mengden av lo på lofiltrene. Det er helt normalt og betyr ikke at trommelen sliter på tøyet. Under bruk og vask for hånd eller i maskin løsner fibrer og tråder (lo), men blir sittende på plaggenes overflate. Når plaggene tørkes utendørs, blåser loen vekk av vinden, men i trommelen samles den opp i filtrene og luftes opp av tørkeprosessen.

Tids- og energiforbruk

Energiforbruk og tørketid avhenger av mengden av vasketøy som tørkes, restfuktighet etter sentrifugering, plaggenes størrelse, typen tekstiler og ønsket tørkegrad. En overfylt tørketrommel gir et dårlig tørkeresultat og krøllete plagg. For å redusere energiforbruket og redusere tørketiden bør vasketøyet være godt sentrifugert. Vi anbefaler en vaskemaskin med minst 800 omdreininger i minuttet eller mer til normal vask. Selv strykefrie plagg som f eks skjorter bør sentrifugeres i mellom 10 og 30 sekunder før tørking.

Hvor mye veier tört vasketøy?

For at du skal kunne ha riktig mengde vasketøy i tørketrommelen, bør du ha noen veiledende verdier. Disse er basert på bomullsplagg.

Cirkavekt i gram

Badekåpe	1200
Dynetrekk	700
Laken	500
Frottéhändkle, putevar	200
Skjorte, nattkjole	200
Pyjamas, bluse	100
Korte underbukser, sokker	100
Lange underbukser	300

Vaskemerking i plagg som viser hvordan plagget bør tørkes.

T∅RKING Flat-tørking Drypptørking

-

III

M

Normal temp.Lav temp.Kan tørkes i tørketrommel

Ikke tørking i tørketrommel

Vedlikehold og rengjøring

Du må avbryte strømforsyningen til apparatet før du gjør det rent eller foretar vedlikeholdsarbeid på det.

Utvendig rengjøring

Bruk bare såpe og vann og tørk av grundig etterpå.

Viktig: bruk ikke denaturert sprit, løsemidler eller lignende produkter.

Rengjøring av luken

Rengjør innersiden av luken med jevne mellomrom for å fjerne lo fra forseglingen rundt filteret. Godt renhold sikrer et godt tørkeresultat.

Rengjøring av filtrene

Tørketrommelen vil bare fungere ordentlig hvis filtrene er rene.

Filtrene samler opp lo som frigis under tørking, og de må derfor renses med en fuktig klut hver gang et tørkeprogram er ferdig og før vasketøyet tas ut.

Filteret på innersiden av luken må tas ut for rengjøring.

Rester av vaskemiddel vil etter hvert bygge opp et matt belegg på filtrene. Dette kan fjernes med varmt vann og en børste. I så fall tas filteret i lukeåpningen ut som vist på bildet (det kan settes i med tappen pekende enten til høyre eller til venstre).

Ikke bruk tørketrommelen uten filtre.

Rengjøring av kondensatoren

Kondensatoren må renses for lo med jevne mellomrom for å forhindre at tørketiden forlenges og energiforbruket øker.

Kondensatoren sitter bak et lite deksel nederst på tørketrommelen. Trykk inn som vist på tegningen for å åpne dekselet.

Rengjør kondensatoren med en børste, og skyll om nødvendig under springen.

Husk å rense også utsiden for lo.

Rens gummipakningen rundt kondensatoren og innsiden av dekselet med en fuktig klut.

Viktig! Bruk aldri spisse gjenstander eller verktøy til å komme inn mellom lamellene. Det kan skade kondensatoren og gjøre den utett.

Sett kondensatoren på plass og vri de røde hendlene oppover. Lukk dekselet.

Bruk aldri tørketrommelen uten at kondensatoren er på plass.

Tømming av vannbeholderen

Vannet som fordamper fra vasketøyet, kondenseres inne i tørketrommelen og oppfanges av vannbeholderen.

Vannbeholderen sitter nede til venstre i sokkelen på forsiden av tørketrommelen. Vannbeholderen må tømmes etter hver tørking. Når vannbeholderen er full, utløses en overløpssikring, og signallampen blinker. Det lyder også et lydsignal i ett minutt.

Programmet avbrytes automatisk, og vasketøyet blir ikke tørket.

Det er også mulig å tømme vannbeholderen mens programmet er i gang.

Gå frem på følgende måte:

• Åpne den lille døren nede på apparatet.
• Drei den gule stopperen oppover.
• Trekk ut beholderen.
• Åpne det lille dekselet og la vannet renne ned.
• Lukk det lille dekselet og plasser beholderen korrekt tilbake.
• Skyv beholderen inn helt til du hører et klikk og drei deretter den gule stopperen nedover for å låse igjen.

- Lukk den lille døren og trykk på START/PAUSE knappen for å starte programmet igjen.

Kondensvannet i vannbeholderen kan brukes i dampstrykejern. Det anbefales imidlertid å filtrere det gjennom et fint filter, f.eks. kaffefilter av papir, først. Det fjerner eventuelle fine fibrer som måtte være tilbake i kondensvannet.

Rengjøring av trommelens innerside

Hvis tøyet ikke tørkes slik du vil ha det – hvis det blir enten for tørt eller vått, anbefales det å tørke over innsiden av trommelen med en klut fuktet i eddik.

Eddiken fjerner eventuelle avleiringer i trommelen (kalk og rester av såpe og skyllemiddel) som gjør at følerne ikke registrerer graden av tørrhet riktig.

Obs! Bruk aldri løse- eller slipemidler.

Rengjøring av luftinntaket

Bruk en støvsuger til å fjerne lo fra luftinntaket på baksiden av tørketrommelen.

Hvis tørketrommelen ikke virker

Feiltype Mulig årsak
• Maskinen starter ikke:	• Luken og/eller dekselet nederst på tørketrommelen er åpne.• Maskinen får ikke strøm• Programvelgeren er ikke riktig innstilt• Startknappen er ikke trykket inn• Vannbeholderen er full eller er ikke satt ordentlig på plass.
• Tørkingen tar lang tid eller vasketøyet blir ikke ordentlig tørt:	• Vasketøyet er dårlig sentrifugert• Lofiltrene i luken er tilstoppet.• Kondensatoren er tilstoppet.• Det er valgt skånetørking• Romtemperaturen er for høy• Det er innstilt feil program• For mye vasketøy• Vannbeholderen er full

SERVICE OG RESERVEDELER

Når du bestiller service eller reservedeler, bør du kjenne tørketrommelens produktnummer, serienummer og modellbetegnelse, som du finner på dataskiltet.

Du ser dataskiltet når du åpner luken (se side 18).

Modell: ____

Serienummer: ____

Produktnummer: ____

Innkjøpsdato:

GARANTI

Levering skjer etter kjøpsloven av 1.1.89, supplert med NEL's leveringsbetingelser.

Oppstår det problemer med produktet, bør henvendelse skje til forhandler hvor produktet er kjøpt.

Hovedkontor:

Vollebekkvn. 2, Risløkka

Postboks 92 Risløkka

0516 Oslo

Adm. og tekn. avdeling: Telefon: [phone]

Telefax: 22 64 17 74

Bestilling service: Telefon: [phone]

Telefax: 22 72 58 25

Bestilling reservedeler: Telefon: [phone]

Telefax: 22 72 58 20

Installasjon

Advarsel

Utpakking

⚠ Trekk ut polyetylenposen med polystyren-fyllet før du tar apparatet i bruk.

Plassering av tørketrommelen

Tørketrommelen kan installeres på et plant gulv eller ovenpå en vaskemaskin. Trommelen skal i begge tilfeller stå i vater. Bruk vaterpass til å kontrollere dette. Eventuelle justering kan gjøres med de justerbare bena på maskinen. Sørg for at det er god ventilasjon under tørketrommelen. Luftinntaket må ikke blokkeres med klesplagg eller lignende. Sørg for god at det er god luftgjennomstrømning gjennom grillen i sokkelen.

Tørketrommelen må derfor ikke plasseres på tykke tepper.

Viktig ved installering av kondenstørketrommel

• Utblåsningsluften fra tørketrommelen kan ha en temperatur på opptil +60 °C. Plasser derfor aldri tørketrommelen på et gulv som ikke tåler så høye temperaturer.
• Tørketrommelen kan brukes i romtemperaturer mellom +5°C og +35°C. Temperaturer som er høyere eller lavere enn dette kan påvirke tørketrommelens ytelse.
• Plassen rundt tørketrommelen skal være så støvfri som mulig.

- De justerbare bena må ikke tas av. Avstanden mellom gulv og tørketrommel er nødvendig for luftsirkulasjonen. Blokkert ventilasjon gir høyere temperatur inne i trommelen, noe som påvirker trommelens funksjon.

Elektrisk tilkobling

Maskinen leveres koblet 1-faset, 220-230V / 50 Hz, 2,2 kW totaleffekt.

Skulle det bli nødvendig å skifte strømledningen, bør dette utføres av vårt servicesenter.

Monteringssett for vaskesøyle

Ekstra tilbehør

Det er mulig å plassere tørketrommelen ovenpå en vaskemaskin med frontluke, men tørketrommelen må da skrues fast til vaskemaskinen. Til dette kreves et monteringssett, som kan bestilles hos forhandleren.

Les instruksjonene som følger med monteringssettet før du installerer tørketrommelen.

OBS! Settes kombinasjonen på en sokkel, et fundament eller lignende, må den forankres slik at det ikke er noen risiko for at den kan falle ned.

Omhengsling av luken

For å gjøre det lettere å legge inn og ta ut tøy i trommelen, kan luken hengsles om.

Dette må bare utføres av faglært personell.

Vennligst kontakt nærmeste servicesenter.

Tilkobling av avløpsslange

Dersom det finnes et gulvsluk eller avløp i nærheten av det stedet der tørketrommelen skal stå, kan kondensvannet ledes direkte ned i avløpet gjennom en avløpsslange, som du kan kjøpe hos forhandleren.

Slangen tilkobles på maskinens bakside på følgende måte:

• fjern slangeklemmen A;
• trekk lukkeslangen B av maskinen;
• sett avløpsslangen C på maskinen;
• spenn avløpsslangen C fast med slangeklemmen A.

Tilkobling av avløpsslange er spesielt praktisk når tørketrommelen skal kombineres med en vaskemaskin i søyle.

Avløpsslangen C må ha fall mot avløpet (se fig.).
