Produkttype	Oscillerende multiverktøy
Modell	S1J-XT3-10
Merke	Cotech
Strømkilde	Nettstrøm
Spenning	230 V
Frekvens	50/60 Hz
Effektforbruk	300 W
Tomgangshastighetsområde	11,000 – 20,000 OPM
Oscillasjonsvinkel	3,2° (Venstre/høyre)
Vekt	1,5 kg
Mål (L x B x H)	30 x 10 x 10 cm
Ledningslengde	2 m
Variabel hastighet	Ja
Hurtigbladsbyttesystem	Ja (verktøyfri)
Mykt grep håndtak	Ja
Medfølgende tilbehør	Slipesåle, sagblad, skrapeblad, unbrakonøkkel
Hovedfunksjoner	Skjæring, sliping, skraping, pussing
Sikkerhetsfunksjoner	Låsebryter, overbelastningsbeskyttelse
Vedlikehold	Rengjøres med tørr klut; smør bevegelige deler av og til
Tilgjengelighet av reservedeler	Slipesåler, sagblad, skrapeblad

Ofte stilte spørsmål - S1J-XT3-10 Cotech

Hvordan bytter jeg bladet på Cotech S1J-XT3-10 multiverktøyet?

Først, sørg for at verktøyet er frakoblet. Bruk den medfølgende unbrakonøkkelen til å løsne klemsskruen på bladholderen. Fjern det gamle bladet, juster det nye bladet med monteringshullene, og stram skruen godt. Bruk alltid blader som er kompatible med verktøyets oscilleringsmønster.

Hvilket tilbehør er kompatibelt med dette multiverktøyet?

Cotech S1J-XT3-10 aksepterer standard tilbehør for oscillerende verktøy med et universelt grensesnitt (f.eks. blader med en tykkelse på 1,5 mm og en hullavstand på 10,5 mm). Vanlig brukt tilbehør inkluderer slipesåler, sagblad for tre og metall, skrapeblad og fugeskrapeblad.

Kan jeg bruke dette multiverktøyet til sliping?

Ja, verktøyet inkluderer en slipesåle. Fest sandpapir med borrelås, velg passende hastighet for materialet, og beveg verktøyet frem og tilbake. Det er ideelt for detaljsliping i hjørner og trange rom.

Hvordan justerer jeg hastigheten på S1J-XT3-10?

Hastigheten styres av en variabel hastighetskontroll på toppen eller siden av verktøyet. Drei den for å øke eller redusere oscilleringshastigheten. Bruk lavere hastigheter for delikate materialer som plast, og høyere hastigheter for skjæring av tre eller metall.

Hvilke materialer kan jeg skjære med dette verktøyet?

Du kan skjære tre (gips, mykt tre), metall (opptil 2 mm stål), plast, og til og med gips eller keramiske fliser med passende blader. Bruk alltid riktig bladtype for materialet og bruk riktig verneutstyr.

Er Cotech multiverktøyet egnet for tungt bruk?

Den er designet for gjør-det-selv og lett profesjonell bruk. Med 300W effekt håndterer den moderate oppgaver som å skjære gulvlister eller slipe malte overflater. For kontinuerlig tungt arbeid, vurder en modell med høyere watt.

Hvordan bør jeg rengjøre og vedlikeholde verktøyet?

Etter hver bruk, koble fra verktøyet og tørk det av med en tørr klut. Fjern støv fra ventilasjonsåpningene med en børste. Smør oscilleringsmekanismen av og til med en dråpe olje (i henhold til håndboken). Oppbevares tørt.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hansker. Sørg for at arbeidsstykket er festet. Hold hendene unna skjæreområdet. Ikke påfør for stort trykk. Bruk låsebryteren kun når nødvendig og slå alltid av verktøyet når det ikke er i bruk.

Hvorfor starter ikke multiverktøyet mitt?

Sjekk om strømledningen er plugget inn og stikkontakten er strømførende. Kontroller at bryteren er i riktig posisjon. Hvis verktøyet har en låseknapp, trykk på den før du slår på. Overoppheting kan utløse termisk beskyttelse; la den kjøle seg ned.

Hvor kan jeg kjøpe erstatningsblad til S1J-XT3-10?

Erstatningsblad er tilgjengelige i jernvareforretninger, byggvarehus eller nettbutikker. Søk etter 'oscillerende multiverktøy blader universell' eller 'Cotech S1J-XT3-10 blader'. Forsikre deg om at de passer til verktøyets monteringssystem.

BRUKSANVISNING S1J-XT3-10 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Generelle sikkerhetsinstruksjoner

Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet "elektriske håndverktøy" i teksten under, menes strømtilkoblede håndverktøy.

Ta vare på denne instruksjonen.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy. Du kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.

2) Sikkerhet ved bruk av elektrisk strøm

a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket. Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs bruk benyttes, minsker faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før du kobler til strømmen. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon "ON", kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatings-hastighet er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeide som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Produktmerking med sikkerhetssymboler

bruksanvisningen.

< hørselsvern.

< vernebriller/visir.

Spesielle sikkerhetsinstruksjoner for høyhastighetsverktøy

Allment

• Maskinen skal kun brukes av personer over 16 år.
• Dette verktøyet må ikke brukes sammen med vann.
• Trekk alltid ut støpselet fra vegguttaket før du foretar justeringer eller bytter tilbehør.

Tilbehør

• Bruk kun tilbehør som er beregnet for maskinen.
• Ved montering av tilbehør, skal du følge anvisningene til tilbehørets produsenter.
• Bruk kun tilbehør der maksimalt tillatte turtall minst tilsvarer maskinens høyeste turtall.
• Bruk ikke skadete, ødelagte eller vibrerende tilbehør.
• Håndter og oppbevar slipe-/kappeskiver forsiktig så de ikke fliser seg eller sprekker.
• Tilbehør må ikke utsettes for slag, støt eller fett.
• Bruk aldri slipeskiver med diameter større enn 32 mm (1 14 ").
• Bruk aldri borbits med diameter større enn 32mm (11/4").
• Bruk aldri siden på kappeskiven til å slipe med.
• Bruk aldri reduseringsstykker eller adapterer for å montere slipe-/kappeskiver med stort sentrumshull.

Før bruk

• Kontroller alltid at spenningen i vegguttaket stemmer overens med spenningen på verktøyets merkeskilt.
• Arbeid aldri med materiale som inneholder asbest.
• Spenn fast arbeidsstykket om det ikke ligger i ro ved hjelp av sin egen tyngde.

• Bruk helt utrullede skjøteledninger med en kapasitet på minst 16A (2,5m2).

• Bruk vernebriller, hansker, hørselsvern, støvmaske og vernesko. Bruk også forkle ved behov.

• Bruk støvmaske ved bearbeiding av materiale der helseskadelig støv dannes. Kontroller materialets egenskaper før du påbegynner arbeidet.
• Kontroller at chucken passer for tilbehørsakselen.
• Påse at maskinen er slått av när du setter støpselet i stikkontakten.

Ved bruk

• Hold ledningen borte fra roterende maskindeler. Før ledningen bakover og bort fra maskinen.
• Bruk ikke maskinen hvis strømkabelen er skadet; Den skal byttes av kvalifisert servicetekniker.
• Bruk aldri spindellåsen mens verktøyet roterer. Skade på grunn av feil håndtering omfattes ikke av garantien.
• Hold hendene på avstand fra roterende tilbehør.
• Ved sliping av metall oppstår gnistdannelse. Hold derfor tilskuere og brennbart materiale på avstand fra arbeidsområdet.
• Hold motorens ventilasjonsåpninger fri fra spon og skrap.
• Ved elektrisk eller mekanisk feil må maskinen umiddelbart skrus av og støpselet må tas ut av stikkontakten.

Etter bruk

• Tilbehøret fortsetter å rotere også en kort tid etter at maskinen er skrudd av.
• Før du setter fra deg verktøyet må du skru av motoren og påse at alle bevegelige deler har stoppet helt.
• Stopp aldri verktøyets rotasjon ved å belaste det etter at du har skrudd det av.

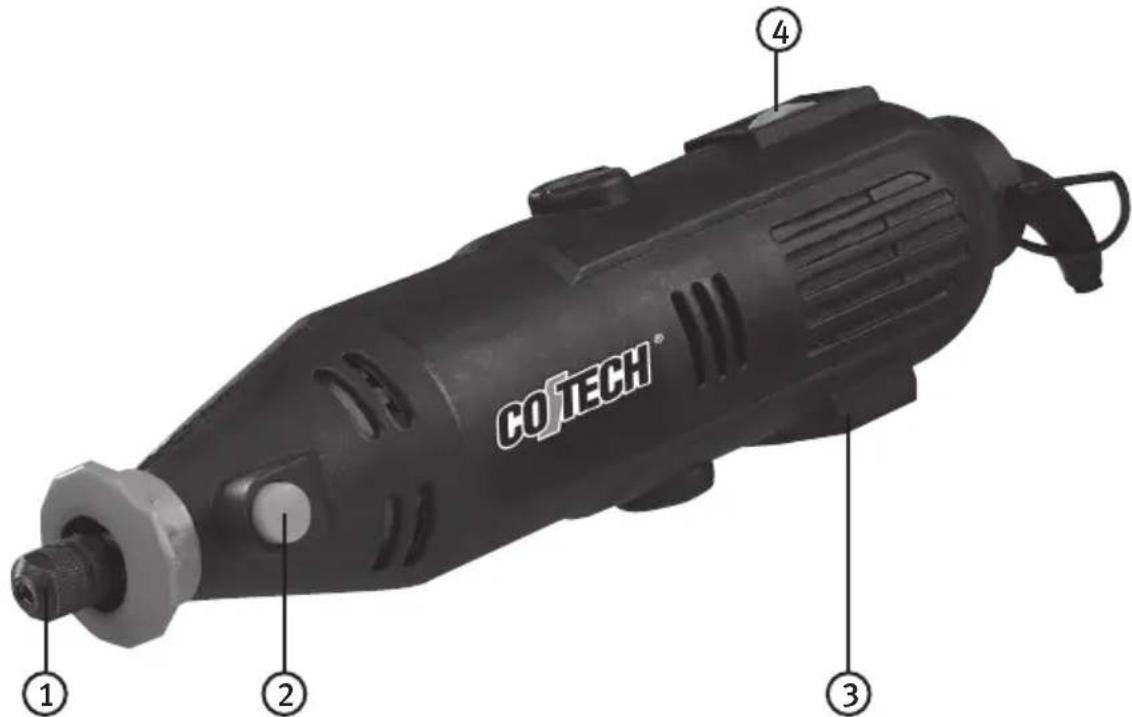

Produktbeskrivelse

Innstilling av turtall

Slå på maskinen ved å trykke inn strømbryteren (3) i posisjon 1. Still deretter inn ønsket turtall, med hjelp av rattet (4).

Montering av tilbehør

Hold knappen for spindellåsen (2) inntrykt, og løsne på spennhylsechucken (1) med den medfølgende nøkkelen. Monter deretter verktøyet/tilbehøret. Hold knappen for spindellåsen (2) inntrykt og dra deretter spennhylsechucken (1) til med nøkkelen.

- Hold alltid ventilasjonsåpningene fri for spon og smuss.

- Rengjør maskinen ved behov. Bruk en fuktig klut, eventuelt med et mildt rengjøringsmiddel. Unngå løsemidler og slipende rengjøringsmiddel.

Feilsøkingsskjema

Problem Mulig årsak Mulig løsning
Maskinen går ikke.	Ingen strøm. Kontroller at	vegguttaket er strømførende.
	Kortslutning. Kontakt kundetjenesten ved motor- og strømfeil.
	Feil på strømbryteren.
Maskinen går sakte.	Sløvt eller skadet verktøy.	Slip om eller bytt ut verktøyet.
	For lavt turtall. ∅k variabel	innstilling.
	Motoren er overopphetet.	Mat ikke så hardt.
Uvanlige lyder høres.	Mekanisk hinder. Kontakt	kundetjenesten.
	Spole delvis kortsluttet.
Sterke vibrasjoner.	Verktøyet sitter løst. Dra til	verktøyet og påse at det er riktig installert.
Gnistdannelse i motoren.	Spole kortsluttet. Kontakt	kundetjenesten.
	Kollektoren skitten. Kontakt	kundetjenesten.

Avfallshändtering

Tekniske spesifikasjoner

Spenning: 230 V AC, 50 Hz

Effekt: 135 W

Turtall (ubelastet): 8000 – 32500 o/min

Kapasitet spennhylse: 2,4 og 3,2 mm

Lydnivå: LpA 68,6 dB (A)

Lydeffekt: LwA 79,6 dB(A)

Vibrasjon: 0,711 m/s2
