Produkttype	Rotary kombiborhammer (alt-i-ett)
Modell	DZC001C-180
Merke	Cotech
Strømkilde	18 V LXC Litium batteri (selges separat)
Turtall (uten belastning)	0–850 o/min (variabel)
Slagfrekvens	0–4800 slag/min
Slagenergi	1,0 J
Chucktype	SDS-plus med nøkkelfritt borchuck (10 mm)
Borekapasitet – Tre	10 mm
Borekapasitet – Stål	8 mm
Borekapasitet – Betong	10 mm
Vekt (kun verktøy)	1,1 kg
Vekt med 1,5 Ah batteri	1,5 kg
Vekt med 3,0 Ah batteri	1,75 kg
Lydtrykknivå (LpA)	83,1 dB(A) (K=3 dB)
Vibrasjonsnivå (ah,HD)	7,057 m/s² (K=1,5 m/s²)
Fremover/bakover	Ja (med lås)
Overbelastningsbeskyttelse	Ja (automatisk tilbakestilling)
Lavspenningsbeskyttelse	Ja (automatisk avstengning)
Medfølgende tilbehør	3 SDS-plus bor, 6 vanlige bor, 20 skrutrekkerbits, 4 SDS-plus skrutrekkerbits
Vedlikehold	Rengjøres med fuktig klut; hold ventilasjonsåpninger frie; unngå sterke rengjøringsmidler
Sikkerhetskrav	Vernebriller og hørselsvern påkrevd; les bruksanvisningen
Anbefalt lader	LXC lader (selges separat)

Ofte stilte spørsmål - DZC001C-180 Cotech

Hvordan bytter jeg tilbehør på SDS-plus chukken?

For å sette inn et SDS-plus tilbehør, trekk tilbake låsekragen, skyv bitskaftet inn i verktøyholderen til det låser, slipp deretter kragen. For å fjerne, trekk tilbake låsekragen og trekk ut tilbehøret. Rengjør og smør alltid bitskaftet før innsetting.

Kan jeg bruke vanlige sylindriske bor med dette verktøyet?

Ja, tilbehør med rette sylindriske skaft kan brukes i den medfølgende nøkkelfrie chukken (10 mm kapasitet). Bare sett dem inn i chukken og stram til.

Hvilket batteri og lader trenger jeg?

Dette verktøyet krever et 18 V LXC batteri og en kompatibel LXC lader. Begge selges separat. Ikke bruk andre batterityper.

Hvordan velger jeg hammerbormodus?

Bruk modusvelgeren på toppen av verktøyet. Vri den oppover for hammerboring i betong, mur eller stein. Vri den nedover for vanlig boring og skruing.

Hvorfor stopper boret mitt plutselig under bruk?

Boret kan stoppe på grunn av overbelastningsbeskyttelse (kort høy belastning) eller overopphetingsbeskyttelse (lang høy belastning). Slipp avtrekkeren, vent noen sekunder og start på nytt. Ved overoppheting, la verktøyet kjøle seg ned. Også et utladet eller overopphetet batteri kan forårsake stans.

Hvordan bør jeg rengjøre og vedlikeholde boret?

Hold motorventilasjonsåpningene fri for støv. Rengjør maskinen regelmessig med en fuktig klut og mildt rengjøringsmiddel. Unngå sterke rengjøringsmidler. Ved langtidslagring, lad batteriet helt før lagring.

Hva gjør overbelastningsbeskyttelsesfunksjonen?

Overbelastningsbeskyttelse slår automatisk av boret og batteriet under korte høye belastningssituasjoner for å forhindre skade. Den tilbakestilles automatisk etter noen sekunder uten belastning.

Hva er maksimal borekapasitet i metall?

Maksimal borekapasitet i stål er 8 mm. Bruk en kjørnepunch for å starte hullet og påfør skjæreolje for å beskytte bits og verktøy.

Hvordan setter jeg inn et SDS-plus bits riktig?

Først, rengjør og smør bitskaftet. Trekk tilbake låsekragen, skyv bitsen inn i verktøyholderen, vri den litt til den går i lås, slipp deretter kragen. Bitsen skal kunne gli frem og tilbake for hammerfunksjon.

Hvilket sikkerhetsutstyr bør jeg bruke når jeg bruker dette boret?

Bruk alltid vernebriller og hørselsvern. Bruk åndedrettsvern når du arbeider med materialer som produserer støv. Hold løse klær og hår unna bevegelige deler.

BRUKSANVISNING DZC001C-180 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger om adresser på innsiden av omslaget).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.

f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.

b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller när verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres.

h) Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.

b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.

c) Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.

d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.

e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
- Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier er mellom 5 til 40 °C.
- Batterier og lader må ikke utsettes for vann.

Produktmerking med sikkerhetssymboler

Benytt alltid vernebriller.

Bruk alltid hørselsvern.

Produktbeskrivelse

• Borehammer, boremaskin og skrutrekker i en og samme maskin.
• Slagborefunksjon med pneumatisk slagmekanisme.
  • SDS-pluss feste og 10 mm chuck med SDS-pluss adapter.
• Slagkraft på 1,0 Joule, 0–4800 slag/min. Trinnløs hastighet 0–850 o/min.
  • Høyre- og venstregange.
  • Borekapasitet: tre ∅ 10 mm, stål ∅ 8 mm og betong ∅ 10 mm.
• Leveres med 3 SDS-pluss bor, 6 bor, 20 lange bits og 4 bits med SDS-pluss feste.
  • Vekt 1,1 kg.
• Batteri og lader selges separat, kompletter med 18 V LXC-batteri og lader.

1. SDS-pluss feste
2. Støvtetting
3. Verktøysperre
4. Bryter for justering mellom vanlig boring og slagboring
5. Strømbryter (trinnløs)

6. Omkobler for høyre-/venstregange

7. Nøkkelløs chuck med SDS-pluss feste

8. Skrumeisel med SDS-pluss feste
9. Hammerbor med SDS-pluss feste
10. Trebor
11. Metallbor
12. Batteritilkobling

Bruk

Bruk alltid åndedrettsvern ved jobb med støvete materialer.

Skifte av verktøy

SDS-pluss verktøyfeste gjør det mulig å skifte verktøy raskt og enkelt. Funksjonen på SDS-pluss verktøyfestet (1) gjør at det monterte verktøyet kan bevege seg fritt. Dette har ingen påvirkning på borehullets nøyaktighet fordi boret sentreres automatisk ved boring.

Verktøy med sylindrisk feste kan benyttes i den vedlagte nøkkelløse chucken (7). Støvtettingen (2) beskytter SDS-plus mekanismen. Vær forsiktig så ikke støvtettingen tar skade når verktøy skiftes.

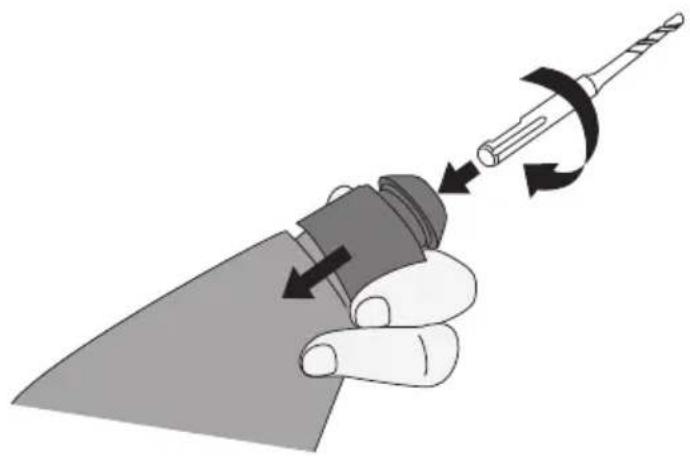

SDS-plus verktøyet festes slik

1. Verktøyfestet rengjøres og smøres med litt fet olje.
2. Trekk sperren bakover og trykk/vri verktøyet inn i SDS-pluss festet.
3. Slipp sperren og sjekk at verktøyet sitter fast.

SDS-pluss verktøyet fjernes slik

Trekk sperren bakover og trekk verktøyet ut.

Funksjonsinnstilling

Still inn bruksområdet med bryteren (4).

Drei bryteren oppover når håndverktøyet skal brukes som borehammer i betong og stein.

Drei bryteren bakover for å bruke håndverktøyet som boremaskin eller skrutrekker.

Høyre- og venstregange

• Velg høyre- eller venstregange med omkobleren (6). Når omkobleren stilles i midtre posisjon er strømbryteren låst. Chucken må stå helt stille när man endrer retning.
  • Høyregange (boring og skruing): Trykk inn omkobleren på høyresiden helt.
• Venstregange (skru ut skruer): Trykk inn omkobleren på venstresiden helt.

Start, stopp og turtallsregulering

Maskinen startes og stoppes ved å trykke inn og slippe strømbryteren (5). Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre inn avtrekkeren trykkes, desto høyere blir turtallet.

Råd og tips om boring

• Ved boring i materialer med glatt overflate, som for eksempel keramiske fliset etc. bør man feste en kraftig teipbit der man skal bore. Dette for at boret ikke skal gli bort fra punktet du ønsker å bore.
• Ved boring i metall bør du først bruke en kjørner og lage en grop der du skal bore. Denne gropen forhindrer at boret glir til siden när boringen starter.
• Ved boring i metall bør du også bruke gjenge-/skjærolje for å spare verktøyet.

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Vernet stilles automatisk tilbake. Slipp strømbryteren og vent i noen sekunder. Pass på at boremaskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles tilbake selv, etter at temperaturen har sunket til et sikkert nivå. Lå maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Feilsøking

Problem Mulig årsak Tiltak
Maskinen virker ikke.	Batteriet er ikke ladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Slitte kullbørster. Kontakt kundeservicen.
	Feil på strømbryteren. Kontakt kundeservicen.
Maskinen går sakte og/eller skrur seg av.	Sløvt eller skadet bor. Skift det.
	For hard mating. Reduser matingen.
	Batteriet er ikke ladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La motoren avkjøles.
Gnistdannelse i motoren.	Feil på kullbørstene. Kontakt kundeservicen.
	Spolen kortsluttet.
	Smuss på kollektoren.

Stell og vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør maskinen regelmessig med oppvaskmiddel og fuktig klut. Unngå sterke rengjøringsmiddel.
• Ved lengre oppbevaring skal batteriet være fullt oppladet.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Modell DZC001C-180

Turtall, trinnløst 0–850 o/min (ubelastet)

Slag 0–4800 slag/min

Verktøyfeste SDS-pluss

Nøkkelløs chuck ∅ 10 mm

Borekapasitet Tre ∅ 10 mm, stål ∅ 8 mm og betong ∅ 10 mm

Lydtrykk LpA: 83,1 dB(A) (Unøyaktighet KpA: 3 dB)

LwA: 94,1 dB(A) (Unøyaktighet KwA: 3 dB)

Vibrasjonsverdi ah, HD 7,057 m/s² (Unøyaktighet K: 1,5 m/s²)

Vekt 1,5 kg med 1,5 Ah-batteri og 1,75 kg med 3,0 Ah-batteri

Poravasara kombi LXC

Tuotenumero

40-8508

Malli

DZC001C-180
