DJC110-108 - Boremaskin Cotech - Gratis bruksanvisning og manual

Produkttype	Boremaskin med ledning
Modell	DJC110-108
Merke	Cotech
Strømforsyning	230 V AC, 50 Hz
Strømforbruk	550 W
Tomgangshastighet	0-2800 o/min (variabel)
Borekapasitet (stål)	13 mm
Borekapasitet (tre)	25 mm
Chuck-type	Nøkkelløs, 1-13 mm
Vekt	1.5 kg
Mål (L x B x H)	260 x 70 x 180 mm
Hovedfunksjoner	Variabel hastighetsutløser, reversfunksjon, mykt grep håndtak, dybdestopp
Sikkerhetsfunksjoner	Dobbeltisolering, låseknapp, sikkerhetsbryter
Vedlikehold	Rengjør ventilasjonssporene regelmessig; kontroller kullbørster; smør chuck periodisk
Tilgjengelighet av reservedeler	Chuck, børster, bryter, strømledning, girsett
Reparerbarhet	Brukerutskiftbare kullbørster; profesjonell reparasjon anbefales ved større feil

Ofte stilte spørsmål - DJC110-108 Cotech

Hvilke borbiter er kompatible med Cotech DJC110-108?

Boremaskinen har en nøkkelløs chuck på 1-13 mm, så den aksepterer borbiter med sylindrisk skaft opp til 13 mm diameter. Bruk standard HSS-biter for metall, murbor for tegl, og trebor for tre.

Hvordan bytter jeg borboret?

Sørg for at boremaskinen er frakoblet. Drei chuckkragen mot klokken for å åpne kjevene, sett inn bitskaftet, drei deretter med klokken for å stramme. Bruk den nøkkelløse chucken for håndstramming; ingen nøkkel er nødvendig.

Hva er maksimal boredybde?

Boremaskinen har en justerbar dybdestopp. Maksimal dybde avhenger av borlengden, men typisk opptil 50 mm i stål og 100 mm i tre.

Kan jeg bruke boremaskinen til å skru inn skruer?

Ja, variabel hastighet og reversfunksjon muliggjør skruing. Bruk skrutrekkerbits med sekskantet skaft (ikke rundt) i chucken eller en dedikert bitsholder.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Koble fra boremaskinen. Tørk utsiden med en tørr klut. Rengjør ventilasjonssporene med trykkluft. Kontroller kullbørstene regelmessig (bytt hvis < 5 mm). Påfør lett olje på chucken og girkassen hvis anbefalt.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Unngå løse klær. Bruk klemmer for små arbeidsstykker. Ikke tving boremaskinen; la verktøyet gjøre jobben. Koble fra når du bytter tilbehør eller utfører service.

Hvorfor gnister boremaskinen innvendig?

Noe gnisting ved kullbørstene er normalt på grunn av kommutatoren. Hvis det er overdrevent, kontroller børsteslitasje eller skift dem. Sørg også for at boremaskinen ikke er overbelastet.

Boremaskinen starter ikke. Hva kan være galt?

Kontroller strømledningen, støpselet og sikringen. Sørg for at låseknappen er utkoblet. Hvis den fortsatt ikke fungerer, kan avtrekkerbryteren eller børstene være defekte. Kontakt en kvalifisert elektriker.

Kan jeg bruke boremaskinen med en skjøteledning?

Ja, men bruk en ledning med tilstrekkelig tverrsnitt (minst 1,5 mm²) og hold den så kort som mulig for å unngå spenningsfall.

Hvor finner jeg reservedeler?

Autoriserte Cotech-servicesentre eller nettbutikker for verktøydeler. Vanlige deler: chuckenhet, kullbørster (sett av 2), strømledning, bryter.

BRUKSANVISNING DJC110-108 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader. Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy. TA VARE PÅ DENNE INSTRUKSJONEN.

1) Arbeidsplassen

a. Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete eller dårlig opplyst arbeidsplass kan føre til ulykker.
b. Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c. Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

Sikkerhet ved bruk av elektrisk strøm

a. Støpselet til det elektriske verktøyet må passe til strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale kontakter/støpsler reduseres faren for elektrisk støt.
b. Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c. Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d. Påse at ikke strømledningen skades. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e. Ved bruk av elektrisk håndverktøy utendørs, skal en benytte skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f. Dersom det elektriske håndverktøyet må benyttes i fuktige omgivelser, skal verktøyet kobles til et strømnett via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a. Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b. Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c. Unngå uønsket oppstart. Påse at strømbryteren står i posisjon "OFF" før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon "ON", kan forårsake ulykker.
d. Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e. Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f. Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g. Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av sådanne hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av elektrisk håndverktøy

a. Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b. Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c. Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d. Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e. Vedlikehold av elektriske håndverktøy. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f. Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g. Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og service av det ladbare håndverktøyet

a. Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b. Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.
c. Ladbare håndverktøy må kun brukes sammen med dertil egnede batterier. Bruk av annet batteri kan forårsake skade og kan være en brannfare.
d. Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l., som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e. Ved skjødesløs håndtering av batteriet kan syre lekke ut fra det. Pass da på å ikke komme i kontakt med syren. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må du oppsøke lege. Syre fra batteriet kan forårsake irritasjon og brannskader.

6) Service

a. La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
- Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
- Ladetemperatur for batterier er 4 °C – 40 °C.
- Batterier og lader må ikke utsettes for vann.

Produktmerking med sikkerhetssymboler

Bruk alltid hørselvern.

Benytt alltid vernebriller.

Kun for innendørs bruk.

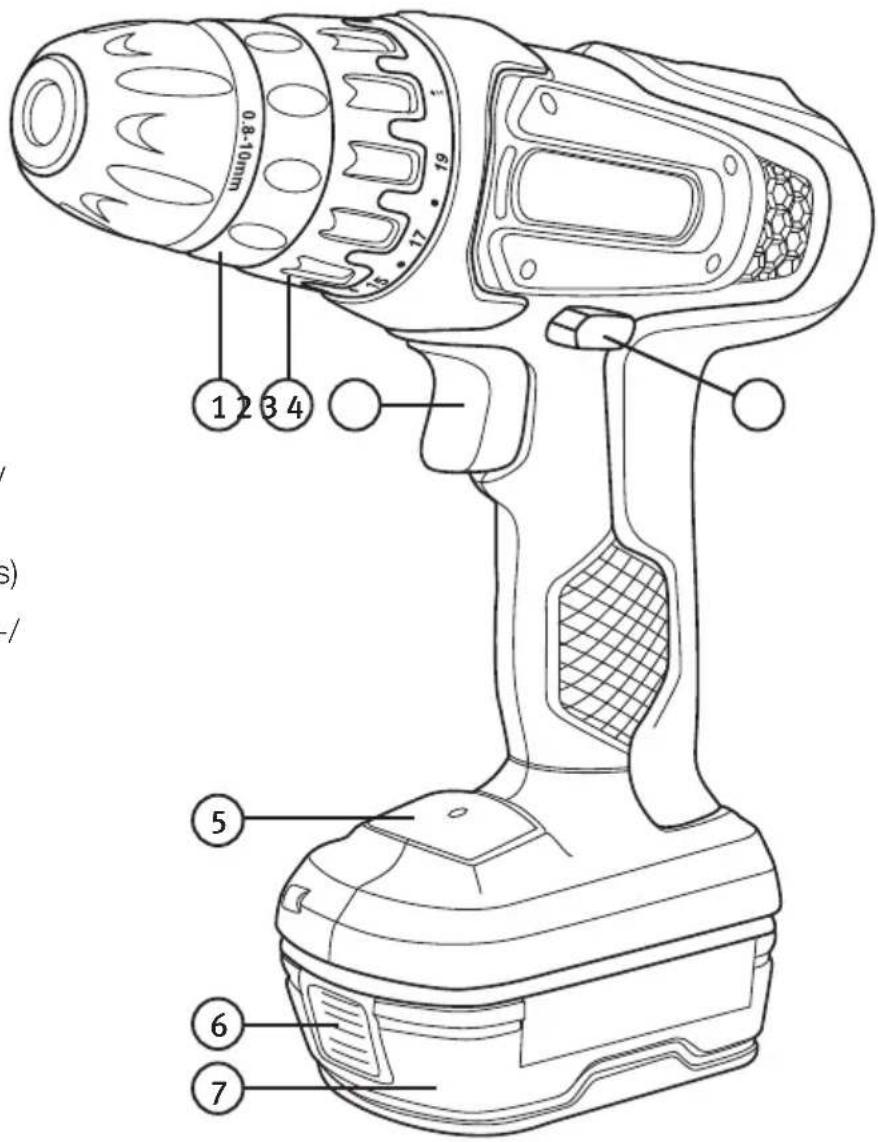

Produktbeskrivelse

1. Nøkkelløs chuck
2. Ratt for innstilling av dreiemoment
3. Strømbryter (trinnløs)
4. Omkobler for høyre-/venstregange
5. Belysning og batteriindikator
6. Batterilås
7. Batteri

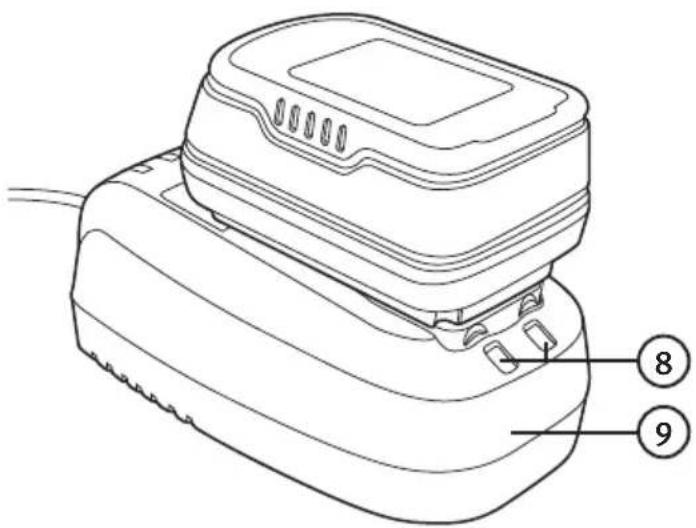

8. Lysdioder
9. Hurtiglader

1. Batteriet tas ut av boremaskinen ved å trykke inn batterilåsen (6) og dra batteriet ut.
2. Støpselet kobles til et strømuttak. Den grønne lysdioden tennes.
3. Plasser batteriet i laderen. Den grønne dioden slukker og den røde lyser med fast skinn under ladingen.
4. Når batteriet er ferdigladet slukker den røde lysdioden og den grønne lyser med et fast skinn.
5. Trekk laderens støpsel ut fra strømuttaket og ta batteriet ut av laderen.

Grønt kontinuerlig skinn Ladingen er fullført/laderen er koblet til strøm.

Rødt kontinuerlig skinn Lading pågår.

Blinkende rødt og grønt lys Indikasjon på at noe er feil.

• Ladetiden er ca. 1 time ved normal bruk.
- Batteriet kan bli litt varmt ved lading. Dette er helt normalt.
- Laderen og batteriet fungerer best ved normal romtemperatur. Det må ikke lades i direkte sollys eller ved kalde temperaturer. Temperaturområde for lading er 5 - 40 °C.
- Ved lengre oppbevaring skal batteriet være ladet.

Innstillinger

Høyre- og venstregange

Velg høyre- eller venstregange med omkobleren (4). Hvis omkobleren stilles i mellomposisjon kan ikke apparatet startes. Chucken må stå helt stille när du skifter rotasjonsretning.

Dreiemoment

Med rattet kan man stille inn ønsket dreiemoment. Når riktig dreiemoment er innstilt, vil maskinen slippe når det er oppnådd. Dette forhindrer at skruen blir dratt for langt inn eller at maskinen blir ødelagt. Styrken på momentet er avhengig av skruetype og størrelse, samt hva skags materiale du skrur i. Start alltid med lavt dreiemoment og øk gradvis.

Ved boring skal rattet være innstilt i boreposisjon.

Hold den bakre delen fast med den ene hånden og vri den fremre delen med den andre, for å dra til eller løsne.

Påse at boret sitter ordentlig festet midt i chucken.

Bruk

Maskinen startes og stoppes ved å trykke inn og slippe strømbryteren (4). Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt når man skal skru. Jo lengre du trykker avtrekkeren inn, desto høyere blir turtallet. Etter lengre tids kjøring med lavt turtall, bør man la motoren gå med maks. turtall i ca. 3 minutter, for å kjøle ned motoren.

Råd og tips om boring

Ved boring i materialer med glatt overflate, som for eksempel keramiske fliset etc. bør man feste en kraftig teipbit der man skal bore. Dette for at boret ikke skal gli bort fra punktet du ønsker å bore.

Ved boring i metall bør du først bruke en kjørner og lage en grop der du skal bore. Denne gropen forhindrer at boret glir til siden når boringen starter.

Ved boring i metall bør du også bruke gjenge-/skjærolje for å spare verktøyet.

Vedlikehold og rengjøring

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør maskinen regelmessig med oppvaskmiddel og fuktig klut. Unngå sterke rengjøringsmiddel.
  • Ved lengre oppbevaring skal batteriet være ladet.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Nøkkelløs chuck ∅ 10 mm

Lyd

(unøyaktighet K:3 dB) LpA: 64 dB (A)

LwA: 75 dB (A)

Vibrasjonsverdi

(unøyaktighet K:1,5 m/s²) 3,63 m/s²

Akkumulator

Type Li-Ion

Spenning 10,8 V

Ah 1,3

Lader

Primær 230 V AC, 50 Hz

Sekundært 10,8 V DC, 1,3 A

Ladetid

Ca. 1 time

Porakone 10,8 V, Li-ion

TUOTENRO 18-3177 MALLI DJC110-108-UK 40-7959 DJC110-108
