Produkttype	Hagekvern
Modell	GS40
Merke	Cocraft
Strømkilde	Elektrisk (2400 W)
Maks grenediameter	40 mm
Kuttingssystem	Roterende blad
Mål (H x B x D)	90 x 60 x 40 cm
Vekt	25 kg
Oppsamlingssekk kapasitet	60 L
Støynivå	95 dB(A)
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, sikkerhetsbryter, nødstopp
Vedlikehold	Regelmessig bladsliping, rengjøring av utkast, smøring av bevegelige deler
Hjulmobilitet	Ja, 2 store hjul
Materiale i huset	Kraftig plast
Garanti	2 år
Tilgjengelighet av reservedeler	Blader, skruer, oppsamlingssekk tilgjengelig fra produsent

Ofte stilte spørsmål - GS40 Cocraft

Hva er den maksimale grenetykkelsen Cocraft GS40 kan kverne?

Cocraft GS40 kan kverne grener opp til 40 mm i diameter.

Hvordan starter jeg kvernen?

Sørg for at oppsamlingssekken er festet, trykk deretter på sikkerhetsbryteren og deretter på startknappen. Slipp sikkerhetsbryteren etter start.

Kan jeg kverne våte blader eller grønt avfall?

Ja, GS40 kan håndtere både tørt og grønt avfall, men for best ytelse, unngå overbelastning med veldig vått eller klebrig materiale.

Hvor ofte bør jeg slipe bladene?

Slip bladene etter omtrent 20 timer bruk eller når du merker en nedgang i kverneeffektiviteten.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller, hørselsvern og hansker. Hold barn og kjæledyr unna. Ikke stikk hendene inn i beholderen. Bruk skyvestaven for små grener.

Hvordan rengjør jeg kvernen?

Koble kvernen fra strømmen og fjern rusk fra beholderen og utkastet. Tørk utsiden med en fuktig klut. Ikke bruk vann inne i motorhuset.

Hva gjør overbelastningsbeskyttelsen?

Hvis motoren blir overbelastet, vil overbelastningsbeskyttelsen automatisk slå av kvernen. Vent noen minutter før omstart.

Kan jeg bruke en skjøteledning?

Ja, bruk en kraftig utendørs skjøteledning med minimum 14 AWG og en lengde som ikke overstiger 30 meter.

Hvordan bytter jeg bladet?

Koble fra strømmen, fjern beholderdekselet, og skru ut bladets festebolt. Bytt med et ekte Cocraft reserveblad og sett sammen igjen.

Hva er støynivået til GS40?

Støynivået er omtrent 95 dB(A). Bruk alltid hørselsvern under drift.

BRUKSANVISNING GS40 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les denne anvisningen grundig før produktet tas i bruk, og ta vare på den for ev. framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om vårt kundesenter et annet sted i denne anvisningen).

• Obs! Før rengjøring, service og vedlikehold av maskinen, må strømbryteren stilles i posisjon 0. Påse at strømkabelen er koblet fra. Vær oppmerksom på at motoren roterer en kort stund etter at maskinen er slått av.
• Dersom strømledningen er skadet skal den, for å unngå elektrisk støt eller brann, skiftes av produsenten, på et serviceverksted eller av annen fagperson.
• Produktet kan benyttes av barn fra 8 års alderen og av personer med funksjons hemming og manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av det. Det er dog viktig at de forstår faren ved bruk av det.
• Eventuelle skader påført en tredje person er brukers ansvar, selv når kompost kvernen brukes som beskrevet i denne anvisningen.
• Kompostkvernen må plasseres stabilt og på et plant og fast underlag.
• Bruk alltid hansker, hørselvern og vernebriller/visir.
• Skru alltid av motor og koble fra strømmen når du forlater maskinen.
• La aldri barn leke med produktet. Rengjøring og vedlikehold kan utføres av barn under tilsyn av voksne.
• Ved service og vedlikehold skal strømmen være koblet fra. Obs! Når motholdet justeres må motoren være i gang, se kap. Justering av mothold.

• Påse at maskinen er komplett og riktig montert før du starter motoren.

• Hold hender langt unna innmatings- og utblåsningsåpningene.

• Bruk riktig arbeidstøy. Bær ikke løstsittende tøy, smykker eller annet som kan sette seg fast i den roterende kniven.

Generelle sikkerhetsanvisninger

• Kontroller maskinen visuelt hver gang før du bruker den. Bruk ikke maskinen dersom den er skadet eller slitt. Sikkerhetsanordningene må aldri settes ut av spill.
• Maskinen må ikke tas i bruk dersom dekselet er skadet eller hvis deler savnes.
• Maskinen må kun brukes til det som beskrives i denne anvisningen.
• Kontroller materialet som skal males opp før du starter maskinen. Fjern ev. fremmede gjenstander. Vær også oppmerksom på fremmede gjenstander mens du kjører maskinen. Hvis du allikevel skulle komme til å oppdage uønskede gjenstander mens du bruker maskinen må den stoppes umiddelbart, og gjenstandene fjernes.
• Sørg for å ha godt arbeidslys (dagslys eller elektrisk belysning) när maskinen kjøres.
• Påse at du har god balanse og står stødig når du bruker maskinen.
• Hold alltid maskinen under oppsikt. Når arbeidet må avbrytes må maskinen skrus av, stikkontakt trekkes ut og maskinen plasseres på et sikkert sted. Skru alltid av maskinen når du skal flytte den.
• Maskinen må ikke brukes i regnvær eller i fuktige/våte omgivelser. Beskytt maskinen mot fuktighet og regn.
• Slå av motoren og koble fra strømmen når maskinen forlates eller skal kontrolleres, dersom strømledning eller kniv er skadet eller om maskinen skal flyttes på.
• Tilskuere må holdes på god avstand. Pass ekstra godt på at barn og husdyr er langt utenfor maskinens risikoområde.
• Påse at ventilasjonsåpninger er frie for løv og smuss.

• Trekk ut stikkontakten etter bruk og kontroller om maskinen er skadet før du setter den til oppbevaring.

• Maskinen må oppbevares utilgjengelig for barn.

• Bruk maskinen som beskrevet i denne anvisningen.
• Kontroller regelmessig at alle skruer er trukket godt til.
• Spenningen på strømnettet må være lik den som er angitt på maskinen.
• Strømuttaket må være sikret med sikring på min. 10 A.
• Dersom det benyttes skjøteledninger må disse være godkjent for bruk utendørs og minst være klassifisert H07RN-F. Minimum areal på ledning må være 3G 1,5 mm². Strømtilkoblingene må være jordet og skjøtene vanntette. Kontroller strøm ledningen regelmessig. Maskinen må ikke brukes dersom strømkabelen har feil eller mangler.
• Dersom ledningsarealet er for lite vil maskinens kapasitet være merkbart redusert. Ved bruk av skjøteledning med lengde mindre enn 25 m skal arealet på denne være min. 3G 1,5 mm². Ved bruk av ledninger lengre enn 25 m skal arealet være minst 3G 2,5 mm².
• Flytt aldri maskinen ved å trekke den etter strømledningen.
• Hvis kompostkvernen vibrerer uvanlig mye, må motoren skrus av. Trekk så ut stikkontakten og finn ut hva årsaken kan være. Sterke vibrasjoner er ofte et tegn på at noe er galt.
• Reparasjoner må kun utføres av kyndig servicepersonell.
• Før maskinen tas i bruk må den sjekkes grundig. Dersom den har blitt utsatt for støt, slag eller den er slitt eller skadet, må den ikke brukes. Lever den til service ved behov.
• Bruk kun reservedeler og tilbehør som er beregnet for maskinen og som er anbefalt av produsenten.
• Obs! Kniven vil fortsette å rotere i noen få sekunder etter at maskinen er skrudd av.
• Maskinen må kun kobles til jordet kontakt. Koble via en jordfeilbryter.

Produktmerking med sikkerhetssymboler

Advarsel! Les bruksanvisningen grundig og følg alle advarsel- og sikkerhetsanvisninger.

Advarsel! Bruk vernebriller, hørselvern, vernehansker og kraftig arbeidstøy. Det anbefales også å bruke hjelm med visir.

Advarsel! Maskinen må beskyttes mot fuktighet og regn.

Advarse! Roterende kniv. Hold hender og føtter unna innmatnings- og utblåsningsåpningene.

Obs! Kniven fortsetter å rotere en kort stund etter at maskinen er slått av.

Advarsel! Dersom strømledningen er skadet må maskinen stoppes umiddelbart og stikkontakten trekkes ut fra strømuttaket.

Advarsel! Still strømbryteren i posisjon 0, trekk ut strømkabelen og vent til kniven har stoppet helt før rengjøring, service og transport.

Advarsel! Påse at sikkerhetsavstanden er tilstrekkelig stor.

Advarsel! Ved bruk er det fare for at gjenstander slynges ut fra kompostkvernen. Hold personer og husdyr på sikker avstand fra arbeidsområdet.

Obs! Innstillingsskrue for justering av mothold.

Produktbeskrivelse

1. Innmatningsåpning
2. Motordeksel
3. Strømbryter [0 - STOP]
4. Strømbryter [1 - START]
5. Omkobler for rotasjonsretning
6. Fast stikkontakt
7. Ventilasjonsåpninger
8. Utblåsningsåpning
9. Innstillingsskrue for mothold
10. Stativ med hjulaksel
11. Plastskive
12. Hjul
13. Navkapsel

Den elektriske kompostkvernen er kun beregnet til bruk for kverning av biologisk nedbrytbart hageavfall som grener og kvister fra busker, hekker og mindre trær etc. i mindre hager. Den er ikke beregnet til profesjonelt bruk.

Kompostkvernen må ikke brukes til røtter med jord på, steiner, metallbiter, glass, tekstiler, papir eller plastmaterialer. Den må heller ikke brukes til avfall som ikke har fast konsistens som for eksempel husholdningsavfall.

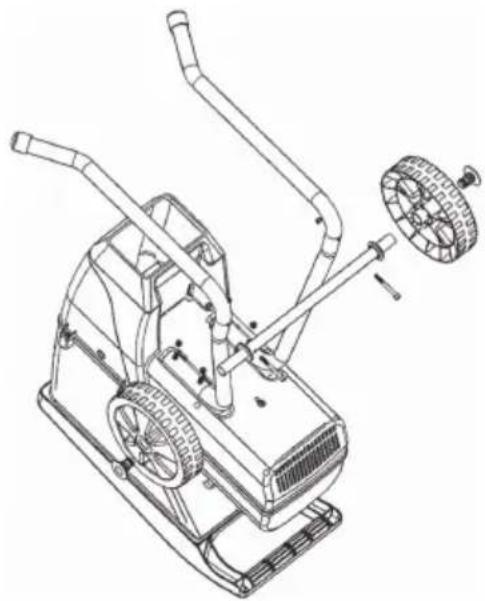

Montering

1. Legg motordelen opp ned på et plant underlag og fest stativet på de fire skruene som er plassert under motoren på maskinen.

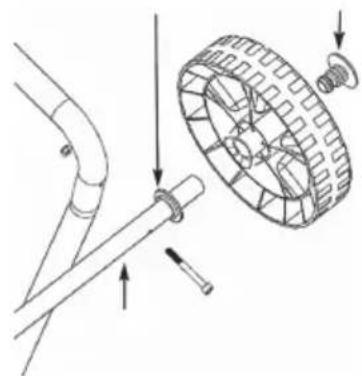

1. Skyv på plastskiver på begge sider av hjulakselen. Vend den slik at den plane flaten vender utover. Monter deretter hjulene på akselen.

2. Press navkapslene på akselen slik at hjulene låses.

Tilkobling til strømnettet

Koble støpselet til et strømuttak med en skjøteledning. Skjøteledningen kobles til den faste stikkontakten på maskinen. Bend ut den bevelige delen ved det faste strømuttaket, og press stikkontakten på plass.

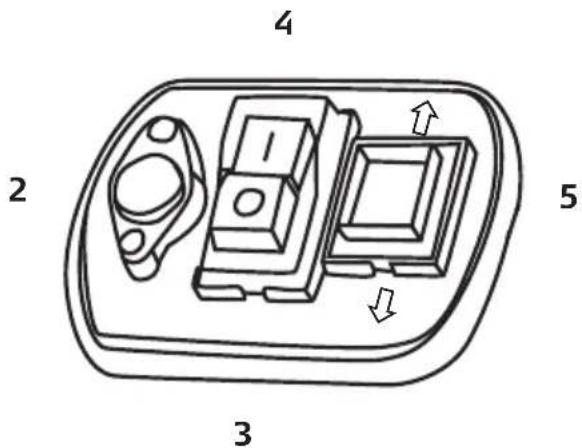

Strømbryter

• Trykk på den grønne knappen (4) for å starte motoren.
• Trykk på den røde knappen (3) for å skru av maskinen.

Obs! Maskinen er utstyrt med en nullspenningsbryter.

Den skal forhindre at maskinen starter ved en feiltagelse etter et ev. strømavbrudd.

Omkobler for rotasjonsretning

Omkobleren (5) kan brukes til å mate ut kvister og annet som har satt seg fast i kvernen.

1. Still omkobleren (5) i posisjon ↓ for normal bruk.
2. Still omkobleren (5) i posisjon ↑ for å skifte rotasjonsretning. Kniven roterer i omvendt rotasjonsretning, noe som innebærer at materiale som har kilt seg fast løsner og kan trekkes ut. I denne posisjonen er strømbryteren (4) fjærende slik at motoren stopper når den grønne startknappen slippes.

Obs! Vent alltid til kompostkvernen har stoppet helt før du starter den opp igjen.

Motorvern

1. Dersom kompostkvernen overbelastes (f.eks. hvis knivene blokkeres), vil motoren stoppe i løpet av noen få sekunder og motorvernet stenger automatisk stømforsyningen. Vent til motoren avkjøles (i ca. 1 minutt) og trykk deretter inn motorvernet (2).
2. Trykk deretter på strømbryterens grønne knapp for å starte motoren igjen.

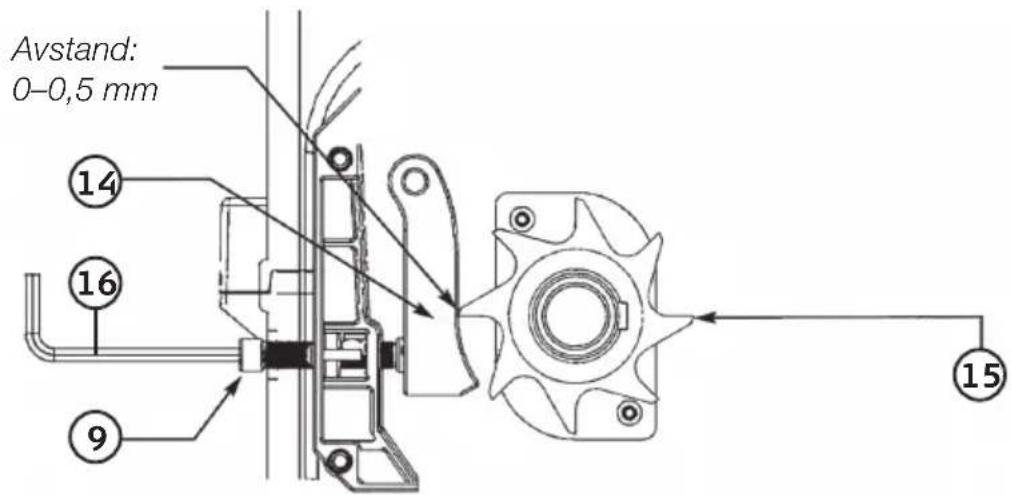

Justering av mothold

1. Innstillingsskrue
2. Mothold
3. Roterende kniv
4. Medfølgende insexnøkkel

Skjæremekanismen består av en roterende kniv og et mothold. For optimal kverning skal spalten mellom kniv og mothold være 0–0,5 mm. En halv omdreining på innstillingsskruen flytter motholdet ca. 0,5 mm.

Spalten er forhåndsinnstilt fra fabrikk og trenger ikke å justeres når maskinen tas i bruk for første gang.

Etter en tids bruk kan den trenge en justering. Det foregår på følgende måte:

• Motoren må alltid være i gang når motholdet justeres.
• Maskinen skal være innstilt på normal mating ved justering.

Justering av mothold

1. Start maskinen.
2. Bruk den medfølgende inseksnøkkelen og vri innstillingsskruen (9) sakte medurs.
3. Drei forsiktig til du hører en skrapende lyd og aluminiumsspon kommer ut gjennom utblåseråpningen på undersiden.
4. Nå er spalten mellom kniv og mothold 0 mm og kverningen blir optimal.

Bruk

• Les og følg sikkerhetsanvisningene.
• Bruk vernebriller, hørselvern, hansker og kraftig arbeidstøy. Det anbefales også å bruke hjelm med visir.
• Kniven trekker materialet, som du mater maskinen med, automatisk ned. Advarsel! Lange kvister etc. kan begynne å slå som pisker. Hold derfor god avstand.
• Mat inn på høyre side i innmatingsåpningen. Ikke mat så mye at åpningen tetner.
• Vissent og fuktig hageavfall som har ligget i flere dager må kjøres sammen med tørre kvister. På denne måten kan du unngå at materialet fester seg i kvernen.
• Husholdningsavfall må ikke kjøres i kompostkvernen, men legges direkte i komposten.
• Grener med mange kvister og mye løv kjøret helt gjennom før du mater med nytt materiale.
• Tøm posen før det oppkvernede materialet tetter utblåsningsåpningen.
• Påse at ventilasjonsåpningene er åpne.
• Unngå å mate med kraftige grener kontinuerlig. Det kan føre til at kniven blokkeres.

- Hvis kniven blokkeres: Kjør rotasjonsomkobleren slik at motoren kjøres baklengs. Dette får blokkerte materialer til å løsne fra kniven.

Vedlikehold og oppbevaring

• Rengjør maskinen regelmessig. Da forlenges maskinens levetid.
• Hold ventilasjonsåpningene frie for smuss.
• Plastdeksel og øvrige plastdeler kan rengjøres med et mildt oppvaskmiddel og en lett fuktet klut. Bruk ingen sterke rengjøringsmidler eller løsemidler til rengjøring av maskinen.
• Unngå vannsøl på maskinen.
• Vann må ikke under noen omstendigheter trenge inn i maskinen.
• Kontroller fra tid til annen at monteringsskruene på stativet er godt trukket til.
• Dersom kvernen ikke skal brukes på en stund, så smør den inn med miljøvennlig olje mot korrosjon.
• Oppbevar maskinene på et tørt sted.
• Oppbevares utilgjengelig for barn.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Feil Mulig årsak Tiltak
Motoren vil ikke starte.	1. Strømbrudd.2. Motorvernet er utløst.3. Rotasjonsomkobleren står i nøytralposisjon.	1. Kontroller ledningen, kontakter og sikring.2. Still tilbake motorvernet.3. Kontroller omkoblerens posisjon.
Materialet som mates inn blir ikke trukket videre.	1. Kniver roterer bakover.2. Blokkering i innmatningsåpningen. / Kniven er blokkert.3. Posen for det oppkver- nede materialet er full.	1. Skift rotasjonsretning.2. Skift rotasjonsretning og dra ut materialet. Mat inn tykke grener på nytt. Vri dem slik at kniven ikke griper tak i de samme merkene som oppsto da grenene satt seg fast.3. Tøm posen.
Materialet kvernes ikke i fine nok biter.	Motholdet er stilt inn feil. Juster motholder. Se kapitel Justering av mothold.

Tekniske data

Spenning 230 V, 50 Hz

Effekt 2500 W

Omdreininger på knivvalsen ved tomgang 40 o/min.

Kapasitet maks. ∅ 40 mm tykke grener (litt avhengig av hardheten i materialet)

Lydtrykk (LpA) 88 dB(A)

Lydeffekt (LwA) 93 dB(A)

Vekt 26 kg
