BRUKSANVISNING UNI_EFP_04 Uniprodo

BEMÆRK: Tiden skal indstilles før enhver programmering.

• P1 som Program 1:
- Mandag til fredag fra kl. 05.15 for 4 timers opvarmning med høj effekt, og lørdag til søndag fra kl. 06.20 for 4 timers opvarmning med lav effekt.
• P2 som program 2:
- Mandag til fredag fra kl. 17.45 for 4 timers høj effekt, og lørdag til søndag fra kl. 16.30 for 4 timers lav effekt.
• P3 som Program 3:
• Lørdag til søndag fra kl. 08.15 i 4 timer med høj effekt.
• P4 som Program 4:
• Lørdag til søndag fra kl. 16.30: i 4 timer med høj effekt.

I den sekundære menu skal du trykke på + eller - for at få adgang til den ugentlige programmering, der vises "ProG" som følger:

Prob ②

I den sekundære menu skal du trykke på knappen + eller - for at få adgang til manuel indstilling, og der vises "MANU" som følger (for at ændre indholdet af PROG):

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Elektrisk peis
Modell	UNI_EFP_01	UNI_EFP_02	UNI_EFP_03	UNI_EFP_04
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	1800
Beskyttelsesklasse	1
IP-beskyttelsesvurdering	IPXO
Mål [bredde x dybde x høyde; mm].	610 x 235 x 680	655 x 245 x 685	620 x 210 x 805	535 x 260 x 810
Vekt [kg]	19	19.95	20.3	22.3
Maks romstørrelse [m2]	18
Temperaturområde [°C]	10-30
Effektnivåer	2 (900 / 1800 W)
Luftstrøm [m/s]	0.2
Fjernkontroll batteri	CR2025 3V (x1)
Timer [min]	30-540 (9 timer)

Dette produktet er en varmeenhet som etterligner utseendet til en tradisjonell peis, men bruker elektrisitet til å skape varme og atmosfære for større bekvemmelighet, sikkerhet og brukervennlighet.

Installasjon

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Kun innendørs bruk - sørg for god ventilasjon i rommet der apparatet brukes. Det bør være minst 50 cm avstand mellom hver side av enheten og veggen eller andre gjenstander (unntatt bak- og undersiden). Enheten skal alltid brukes når den er plassert på en jevn, stabil, ren, brannsikker og tørr overflate, vekk fra gardiner, gardiner, møbler, høyt trafikkerte områder. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

Når du bruker fjernkontrollen for første gang, må du fjerne den beskyttende plastfliken i batteriskuffen (se kapittelet om bytte av fjernkontroll).

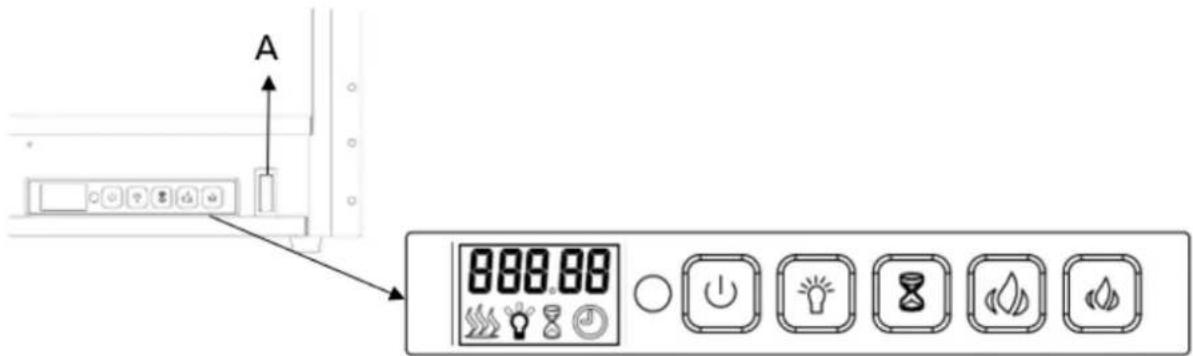

Installasjon

A 888.00

A. Hovedstrømbryter (bak et deksel)
B. Betjeningspanel:

KNAPP	FUNKSJON	HANDLING & INDIKASJON
Strøm PÅ/AV	PÅ: aktivererkontrollpanelfunksjoner.Slå på flammeeffekten.AV: deaktivererkontrollpanelfunksjoner Slå avflammeeffekten.	1. Trykk én gang. Indikatorlampen tennes.Strømmen slås på. Alle funksjoner aktivert.2. Trykk igjen, den vil slå seg av.
(Flame) Justering avlysstyrke	Lysstyrkekontroll: flammenslysstyrkenivå.	Trykk på knappen for å velgelysstyrkenivå. 5 lysstyrkenivåer kan velges.
Timer	Timerknapp: kontrollertimerinnstillinger for å slå av peisenpå valgt tidspunkt.Innstillingsområde fra 30 min til 9timer.	1. Trykk én gang. Indikatorlampen tennes.Temperaturen er satt til 00.2. Trykk igjen til ønsket innstilling er nädd.LED-display viser innstilling ogdisplayområde: 00-30 min-1t...9t.
Temperaturøkning	Temperaturjusteringsknapp:Justering av temperaturøkning.	1. Når den innstilte temperaturenoverstiger deteksjonstemperaturen,begynner apparatet å varmes opp.2. Når deteksjonstemperaturen når deninnstilte temperaturen, slutterapparatet å varme opp.
Temperaturreduksjon	Temperaturjusteringsknapp:Justering av temperaturreduksjon.	1. Når den innstilte temperaturen overstiger deteksjonstemperaturen, begynner apparatet å varmes opp.2. Når deteksjonstemperaturen når den innstilte temperaturen, vil maskinen stoppe.

BARNESIKRING

LOC

Trykk og hold inne lysstyrkejusteringsknappen i mer enn 6 sekunder for å låse eller låse opp knappene. "LOC" vises og indikerer at knappene er låst. Når den er låst vil "LOC" blinke i 6 sekunder og forsvinne, trykk på en hvilken som helst knapp LOC vil blinke igjen. Trykk lenge på lysstyrkejusteringsknappen i 6 sekunder for å låse opp knappene.

MERK: denne funksjonen kan kun betjenes på enheten.

SELSIUS/FAHRENHEIT ENHETSINNSTILLING

Standard temperaturavlesning er Celsius. Trykk lenge på timerknappen i 3 sekunder for å endre temperaturavlesningen fra Celsius til Fahrenheit.

FJERNKONTROLL

Trykk på PÅ/AV-knappen (rød) på fjernkontrollen for å starte flammeeffekten. Standardgrensesnittet vises som følger:

Oppvarmingsikonet vil vises og apparatet starter oppvarmingen når romtemperaturen er lavere enn standardinnstillingen (10°C), tvert imot vil den ikke vises og varmes opp.

Klokkeikonet vil blinke fordi tiden ikke er stilt inn ennå. Følg trinnene i "Timerinnstilling" for å stille inn tiden.

"H10" som vises på displayet indikerer innstilt høyeffektoppvarming til 10 grader. "L10" som vises indikerer innstilling av laveffektoppvarming til 10 grader.

26C vist over maskinen indikerer 26 grader ved romtemperatur.

VARME PÅ/AV

Trykk på knappen + eller - på fjernkontrollen for å hurtigstarte varmeinnstillingen (selv om den er under ukeprogram) som følger:

• Trykk på knappen + eller - for å se gjeldende temperatur på skjermen.
• Trykk på knappen + eller - for å justere temperaturen etter ønske. Hvis den innstilte temperaturen er høyere enn romtemperaturen som er registrert av apparatet, starter oppvarmingen. Oppvarmingen starter ikke hvis den innstilte temperaturen er lavere enn romtemperaturen.

Temperaturområdet inkludert AV (oppvarming av), fra 10°C til 30°C.

H∅Y EFFEKT VARME

Ved standardgrensesnitt, trykk på MENU-knappen på fjernkontrollen for å vise H og blinkende varmeikon som følger:

Trykk på OK-knappen for å stille inn temperaturen. Standardtemperaturen er 10°C (50°F). Det vises som følgende:

Trykk på + eller – knappen for å justere temperaturen. Hvis den innstilte temperaturen er høyere enn romtemperaturen som er registrert av apparatet, starter oppvarmingen. Oppvarmingen starter ikke hvis den innstilte temperaturen er lavere enn romtemperaturen.

LAV EFFEKT VARME

Ved standardgrensesnitt, trykk på MENU-knappen for å vise L og blinkende ikon som følger:

Trykk på OK-knappen for å stille inn temperaturen. Standardtemperaturen er 10°C (50°F). Det vises som følgende:

Trykk på + eller – knappen for å justere temperaturen. Hvis den innstilte temperaturen er høyere enn romtemperaturen som er registrert av apparatet, starter oppvarmingen. Oppvarmingen starter ikke hvis den innstilte temperaturen er lavere enn romtemperaturen.

JUSTERING AV LYSSTYRKE (FLAMME).

Lysstyrkejustering betyr valg av flammelysstyrkenivå.

Ved standardgrensesnitt, fortsett å trykke MENU-knappen på fjernkontrollen for å velge lysstyrkekontrollen, til den vises "bri" og et ikon blinker, som følger:

5 lysstyrkenivåer kan velges. Standardinnstillingen er 3. 5 er det høyeste nivået som vist nedenfor:

VANLIG TIMER

Ved standardgrensesnitt, fortsett å trykke MENU-knappen på fjernkontrollen for å velge den vanlige timeren, det viste "Time"-ikonet som følger:

Trykk på OK-knappen for å starte den vanlige timerinnstillingen. Trykk på knappen + eller - for å velge ønsket tid.

Tidssekvensen vil lese 00-30 min, 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H og 9H. Standardinnstillingen er "00" som vist nedenfor:

MODUSVALG (SEKUNDÆR MENY)

Ved standardgrensesnitt, fortsett å trykke på MENU-knappen på fjernkontrollen for å velge modusvalg, det vises "Mode" som følger:

Trykk på "OK"-knappen for å få tilgang til sekundærmenyen. Sekundærmenyen har følgende funksjoner:

MODE trykker på OK for å vise OPEN som standard. Trykk på knappen + eller - for å velge ønsket modus.

a) Åpne

Fortsett å trykke på "MENU"-knappen på fjernkontrollen for å velge modusmenyen. Trykk OK for å validere, deretter + eller - for å få tilgang til funksjonen for deteksjon av åpne vindu. Skjermen viser "OPEN" som følger:

Trykk på OK-knappen for å bekrefte, og deretter på knappen + eller - for å velge PÅ eller AV. Trykk på OK-knappen for å slå på eller av funksjonen for deteksjon av åpne vindu.

Etter aktivering av deteksjonen for åpent vindu, vil apparatet automatisk slå av oppvarmingen når det oppdager at romtemperaturen er redusert med mer enn 4°C på 10 minutter og opprettholder den reduserte temperaturen i minst 20 minutter.

For å starte oppvarmingen på nytt, juster den innstilte temperaturen og trykk deretter på OK-knappen for å bekrefte innstillingen. Deteksjonsfunksjonen for åpent vindu vil være AV etter tilbakestilling av temperaturen.

b) Tidsinnstilling

Trykk på knappen + eller - på sekundæmernyen for å få tilgang til tidsinnstilling. Det vises "TIME" som følger:

Trykk OK for å bekrefte, deretter + eller - for å velge en dag, det vil si "D1" for mandag, "D2" for tirsdag, "D3" for onsdag, og så videre - opp til D7 (søndag).

Trykk på OK for å bekrefte dagen, og deretter på knappen + eller - for å stille inn klokkeslettet (timen).

Trykk på OK for å validere timen, og deretter på knappen + eller - for å angi ytterligere tidsinnstilling (minutt).

Trykk OK for å bekrefte tidsinnstillingen.

For å gå ut av innstillingen under bruk, trykk på MENU-knappen på fjernkontrollen.

Hvis et klokkeikon blinker permanent, indikerer dette at tiden er forskjøvet etter et strømbrudd. Den blinker da det ikke er stilt inn noen tid.

c) C.RROG (ukentlig programmering)

MERK: tiden må stilles inn før noen programmering.

4 forhåndsinnstilte programmer er tilgjengelige. Hvert program inkluderer en tidsperiode eller flere tidsperioder der den elektriske peisen varmes opp. Utenom tidsperiodene er den elektriske peisen av. Tidsperioden for ett program kan overlappe tidsperioden til et annet.

Programdefinisjon:

• P1 som program 1:
- Mandag til fredag fra 05:15 for 4 timers høyeffektsoppvarming, og lørdag til søndag fra 06:20 for 4 timers laveffektsoppvarming.
• P2 som program 2:
- Mandag til fredag fra 17:45 for 4 timers høyeffektsoppvarming, og lørdag til søndag fra 16:30 for 4 timers laveffektsoppvarming.
• P3 som program 3:
• Lørdag til søndag fra kl. 08.15 i 4 timers høyeffektsoppvarming.
• P4 som program 4:
• Lørdag til søndag fra kl. 16.30: for 4 timers høyeffektsoppvarming.

På sekundærmenyen trykker du på + eller – for å få tilgang til ukentlig programmering, den vises "ProG" som følger:

Trykk på + eller – knappen for å velge "ON" eller "OFF", som betyr å slå på eller av ukeprogrammet.

ON OFF

Trykk OK for å bekrefte.

For å gå ut av innstillingen under drift, trykk på MENU.

For å avbryte et eksisterende ukeprogram, velg AV for å slå av ukeprogrammet.

d) D. manuell modus (Innstillinger for ukentlig programmering)

På sekundærmenyen trykker du på + eller - knappen for å få tilgang til manuell innstilling, den vises "MANU" som følger (for å endre innholdet i PROG):

Trykk på OK for å bekrefte, og trykk deretter på + eller – knappen for å velge dagen(e) for programaktivering eller deaktivering.

Trykk + eller – for å velge aktiveringsdagen først, trykk OK for å bekrefte;

Trykk deretter + eller – for å velge inaktiveringsdagen, trykk OK for å bekrefte.

Følgende eksempel for å velge mandag som aktiveringsdag og søndag som inaktiveringsdag:

Trykk på + eller - for å velge varmenivå. "H" for oppvarming med høy effekt og "L" for oppvarming med lav effekt. Trykk OK for å bekrefte.

Trykk på + eller – knappene for å stille inn ønsket temperatur. Trykk OK for å bekrefte.

Trykk på knappen + eller - for å stille inn timen for aktiveringstiden. Trykk OK for å bekrefte.

Trykk på + eller - for å stille inn minutter av aktiveringstiden. Trykk OK for å bekrefte. Vær oppmerksom på at minuttinnstillingen akkumuleres med 5 minutter hver gang.

Trykk på knappen + eller - for å stille inn varigheten av tidsperioden. Trykk OK for å bekrefte. Vær oppmerksom på at innstillingen for varighetstid akkumuleres med 30 minutter hver gang.

Til nå er første tidsperiode av programmet fullført. Det vises "CON PX" (bekreft).

MERK: Programmet kan ikke starte neste dag. Maksimal varighet kan derfor ikke overstige midnatt (hvis for eksempel starttiden er 20:30, er den maksimale varigheten som vises 4 timer og den virkelige maksimale varigheten 3 timer 30 minutter).

CON

For å fortsette innstillingen for andre tidsperiode, trykk OK for å fortsette. Etter å ha trykket på OK, vil skjermen gå tilbake til grensesnittet for valg av dag for andre tidsperiode.

F IN 5H

For å fullføre innstillingen, trykk + eller - knappen for å finne "FINSH", og trykk deretter OK for å fullføre innstillingen.

Flere tidsperioder kan brukes for én dag. Samme tidsperiode kan brukes i flere dager.

MERK: For innstillinger under modusvalg (sekundæmerny) husk alltid å trykke OK-knappen for å validere innstillingen. Maksimalt 8 tidsperioder kan brukes for ett program.

Etter manuell innstilling for ukeprogram, har det aktuelle programmet gjort den manuelle innstillingen vil oppdatere standard programinnstilling tilsvarende.

GJENOPPRETT FABRIKKENS STANDARDINNSTILLINGER

I tilstanden du kobler til strømstøpselet, men ikke slår på apparatet (hovedstrømbryter i "O"-posisjon – ikke slå på strømmen), trykk og hold inne temperaturreduksjonsknappen i 3-6 sekunder, og du vil høre en pipetone. Trekk deretter ut støpselet, etter 10 sekunder, slå på igjen for å gjenopprette fabrikkinnstillingene.

TEMPERATURGRENSEKONTROLL

Denne varmeren er utstyrt med en temperaturgrensekontroll. Skulle varmeren nå en usikker temperatur, vil varmeren automatisk slå den AV. Slik tilbakestiller du grensekontrollen:

• Trekk ut strømledningen fra stikkontakten.
  • Vri PÅ/AV-bryteren på kontrollpanelet til AV. Vent 5 minutter.
• Inspiser peisen for å sikre at ingen ventiler er blokkert eller tilstoppet med støv eller lo. Hvis de er det, bruk en støvsuger for å rengjøre ventilasjonsområdene.
• Med strømbryteren i AV ("O")-posisjon, kobler du strømledningen tilbake til stikkontakten.
• Hvis problemet vedvarer, få strømuttaket og ledningen inspisert av en profesjonell.

Vedlikehold og stell

a) Trekk ut støpselet og la apparatet avkjøles helt før hver rengjøring, justering eller utskifting av tilbehør, eller hvis apparatet ikke er i bruk.
- Vent til de roterende elementene stopper.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
d) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
e) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
f) Bruk en myk klut til rengjøring.
g) Ikke la batteriet sitte i apparatet hvis det ikke skal brukes over lengre tid.
h) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
i) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.
j) Rengjøring av metall

- IKKE bruk messingpolering eller husholdningsrengjøringsmidler, da disse produktene vil skade metallbeklædningen.

k) Rengjøring av glass

• Bruk et glassrensemiddel av god kvalitet og tørk grundig med et papirhändkle eller lofri klut.
• Bruk ALDRI skurende rengjøringsmidler, flytende sprayer eller andre rengjøringsmidler som kan ripe opp overflaten.

I) Ventiler

• Bruk en støvsuger eller støvsuger for å fjerne støv og smuss fra varmeapparatet og ventilasjonsområdene.
• Rengjør utsiden av peisen med en lett fuktig klut eller støvspray.

m) Elektriske og bevegelige deler

• Viftemotorene er smurt på fabrikken og trenger ikke smøring.
• Elektriske komponenter er integrert i peisen og kan ikke repareres av forbrukeren.

n) Ekstern batteribytte

• Trekk i tappen på batteriskuffen i fjernkontrollen og skyv skuffen ut.
• Bytt ut et brukt batteri med et nytt – se etter riktig polarisering.
• Skyv brettet med et nytt batteri inn i fjernkontrollen og den er klar til å fortsette å bruke.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Løsning av problemer

Problem	Mulig årsak	Løsning
1.Peisen slår seg av og vil ikke slå seg på.	1. Peis er overopphetet og sikkerhetsutstyr har forårsaket termisk bryter for å koble fra eller hjemmebryteren har åpnet seg.	1. Tilbakestill bryteren ved å slå av hovedstrømmen og vente med å slå den på igjen eller bryter kretsbryteren.
2. Flammen beveger seg ikke.	1. Løse ledninger.2. Flammemotor defekt.3. Flammestangen er på plass	1. Inspiser ledninger for løse koblinger.2.Tilkall en kvalifisert servicetekniker for å skifte flammemotor.3. "Flame Rod" ute av plass på grunn av grov transport/levering av produktet. Dette problemet kan korrigeres så enkelt som å fjerne glasset, snu peisen opp ogned, fjerne et sett med skruer som holder den nederste rammeplaten og sette flammestangen tilbake på plass.
3 Flamme er ikke synlig.	1.Kablet er løst.	1. Koble fra strømkilden og inspiser ledninger for løse koblinger og reparer eller skift ut om nødvendig.2.Trykk flammeknappen til høy.
4 Logg satt og/eller lyser ikke.	1.Kablet er løst.	1. Koble fra strømkilden og inspiser ledninger for løse koblinger og reparer eller skift ut om nødvendig.
5 Fjernkontroll fungerer ikke.	1. Lav batteristrøm.2. Ikke sikter kontrollen riktig.3.Defekt fjernkontroll og/eller sensor.	1.Skift ut batteriene i fjernkontrollen.2. Sikt kontrollen mot sensoren som er plassert rett bak glassskjermen i midten av enheten like over vedkubben.3. Bytt ut fjernkontroll og/eller sensor.
