BRUKSANVISNING MDDF3-20DEN7 COMFEE

Inden montering, rengøring og vedligeholdelse skal du slukke for strømmen og tage stikket ud af stikkontakten.

12. Fjernelse og evakuering

Tryk for at vælge den ønskede drift modus fra affugtning, tørre, kontinuerlig affugtning og smart affugtning.

BEMÆRK: Tørre og smart affugtning modus er valgfrit.

3 4 / Ned knapper

Brug op/ned knapper til at indstille auto start og auto stop tid fra 0.0 til 24.

5 Blæser knap

Sluk affugteren og tag stikket ud af stikkontakten inden rengøring.

1. Rengør gitteret og kabinettet

Identifiering av delar 14

Placering av enheten 15

ANVÄNDA ENHETEN

1. Kassering av utrustning med brandfarliga kylmedel

Se nationella bestämmelser.

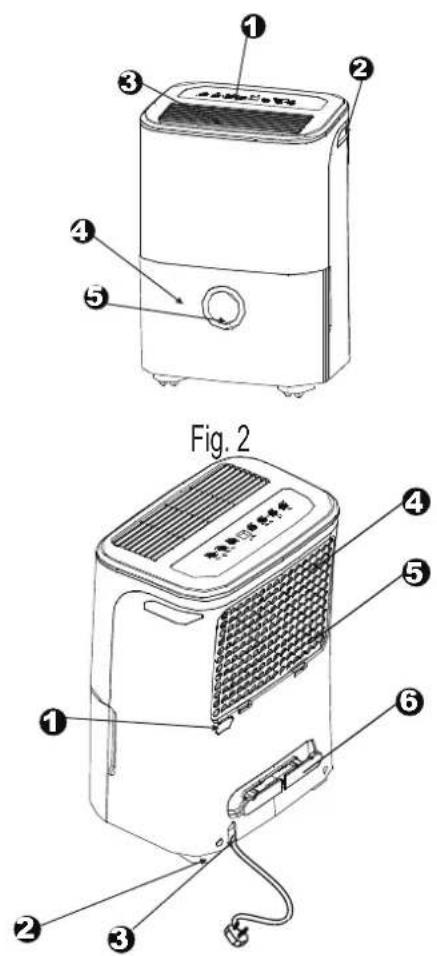

Identifiering av delar

Front

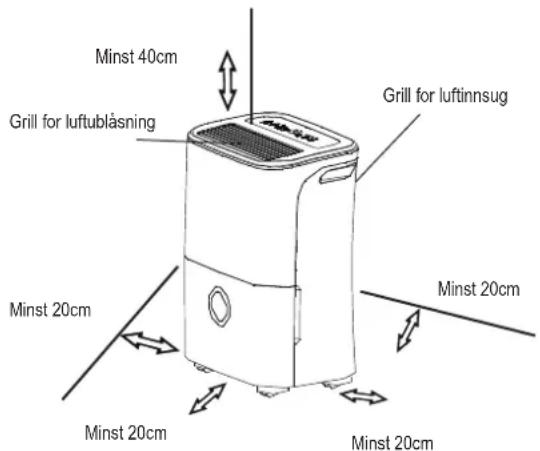

Placering av enheten

40 cm eller mer Luftutloppsgaller Luftintagsgaller 20cm eller mer 20cm eller mer 20cm eller mer 20cm eller mer

Fig. 4

Når luftavfukteren benyttes i europeiske land må følgende råd følges:

BEHANDLING AV AVFALL: Ikke kast produktet som restavfall. Avfallet må behandles som

spesialavfall. Det er forbudt å kaste dette apparatet i restavfall.

A) Kommunen har etablert innsamlingssystemer hvor elektronisk avfall kan leveres uten kostnad for brukeren.
B) Når et nytt produkt kjøpes vil butikken motta det brukte produktet vederlagsfritt.
C) Produsenten mottar det brukte apparatet i retur uten kostnad for brukeren.
D) Dersom brukte produkter inneholder verdifulle materialer kan de selges til skrapmetallforhandlere.

Å kaste avfall i naturen er skadelig for din egen helse fordi miljøfarlig materiale kan sive ned i grunnvannet og finner veien inn i næringskjeden.

Elektrisk informasjon 4

ADVARSLER (kun for bruk av R290/R32 kjølemedier) 5

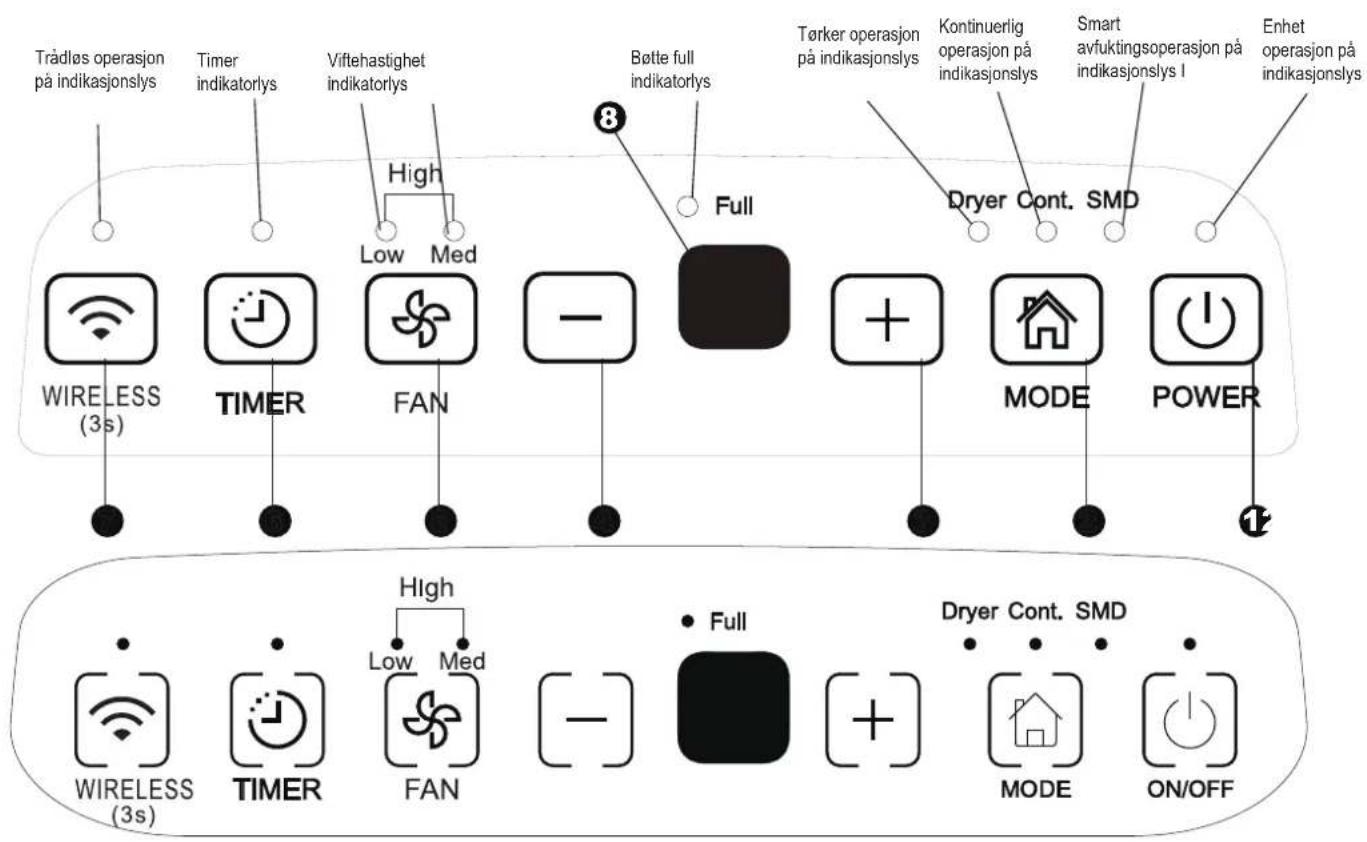

KONTROLLBRYTERE PÅ AVFUKTEREN

Kontrollbrytere 11

Andre funksjoner 12

IDENTIFISERING AV DELER

Identifisering av deler 14

Plassering av enheten....15

BRUKE AV ENHETEN

Når enheten er i bruk....15

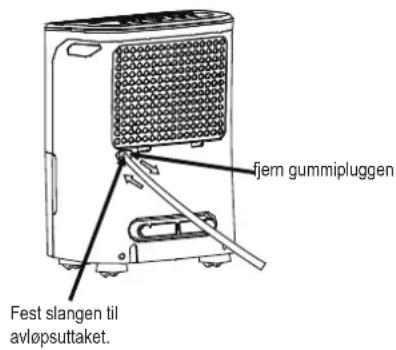

Tømming av oppsamlet vann 16

VEDLIKEHOLD

Vedlikehold og rengjøring av avfukteren 17

FEILS∅KINGSTIPS

Feilsøkingstips 19

Les denne bruksanvisningen

Inne i den vil du finne mange nyttige tips om korrekt bruk og vedlikehold av din air condition. Litt forebyggende vedlikehold kan spare deg mye tid og penger gjennom livstiden til din air condition. Du finner mange svar på vanlige problemer i feilsøkingsdiagrammet. Hvis du ser gjennom vår tabell med Råd om feilsøking først, kan det være at du ikke trenger å ringe etter service i det hele tatt.

SIKKERHETSREGLER

For å unngå skade på bruker, andre personer eller eiendom må følgende instruksjoner følges. Feil bruk som følge av å ignorere bruksanvisningen kan medføre skade.

■ Hvor alvorlig det er, blir klassifisert etter følgende indikasjoner.

⚠ ADVARSEL Dette symbolet indikerer fare for død eller alvorlig personskade.

⚠ FORSIKTIG Dette symbolet indikerer fare for skade på person eller eiendom.

■ Betydningen av symboler brukt i denne manualen vises nedenfor.

	Aldri gjør dette.
	Alltid gjør dette.

ADVARSEL

Ikke overstig begrensningene til stikkontakten eller tilkoblingsenheten.
- Ellers kan det forårsake elektrisk sjokk eller brann pga. Overoppheting.
Ikke endre lengden på strømkabelen eller del stikkontakten med andre elektriske apparat
- Det kan forårsake elektrisk sjokk eller brann pga. Overoppheting.
Koble fra strømtilførselen dersom du merker uvanlig lyd, lukt eller røyk fra den.
- Det kan forårsake brann og elektrisk sjokk.
Ikke bruk maskinen i nærheten av brannfarlig gass eller annet brennbart materiale som bensin, tynner, etc.
- Det kan forårsake eksplosjon eller brann.

Ikke slå på eller av enheten ved å trekke ut eller plugge inn støpselet.
- Det kan forårsake elektrisk sjokk eller brann pga. Overoppheting.
Ikke sett inn eller fjern støpselet med fuktige hender.
Forsøk aldri å demontere eller reparere enheten selv.
- Det kan forårsake teknisk feil eller elektrisk sjokk.
Ikke drikk eller bruk vannet som tømmes fra enheten til andre formål.
- Den inneholder forurensende stoffer og kan gjøre deg syk.

- Det kan forårsake elektrisk sjokk. • Plastikkdeler kan smelte og forårsake brann.

Ikke skad eller bruk en uspesifisert strømkabel.
- Det kan forårsake elektrisk sjokk eller brann.
Ikke plasser enheten nært en varmekilde.
Før installering, rengjøring og reparasjon, skru av strømmen og trekk ut støpselet.
- Det kan forårsake elektrisk sjokk eller personskade.
Ikke fjern vannbøtten mens enheten er i drift.
- Det kan forårsake bøtten full beskytt enheten og forårsake elektrisk sjokk.

FORSIKTIG

Ikke bruk enheten i små rom.

- Manglende ventilasjon kan forårsake overoppheting og brann.

Ikke plasser enheten hvor vann kan sprute på den.

• Vann kan trenge inn i enheten og forringe isolasjonen. Det kan forårsake elektrisk sjokk eller brann.

☒ Plasser enheten på vannrett og solid gulv.

- Dersom enheten velter kan det forårsake at vann renner ut og skader eiendeler, eller forårsaker elektrisk sjokk eller brann.

⚠ FORSIKTIG

Innsug- og utblåsningsåpning må ikke tildekkes med tøy eller håndklær.

- Manglende luftstrøm kan forårsake overoppheting og brann.

Forsiktighet må utvises dersom enheten brukes i et rom med noen av de følgende:

- Spedbarn, barn, eldre, og personer som ikke er følsomme for luftfuktighet.

Må ikke brukes i områder hvor kjemikalier håndteres.

- Dette vil medføre forringelse av enheten pga. Kjemikalier og løsemidler i luften.

Før aldri inn fingre eller andre fremmedobjekter i griller eller andre åpninger. Vær nøye med å gjøre barn oppmerksom på disse farene.

- Det kan forårsake elektrisk sjokk eller teknisk feil på apparatet.

Ikke plasser tunge objekter over strømledningen og sørg for at strømledningen ikke blir lagt i press.

- Det er fare for brann eller elektrisk sjokk.

Ikke klatre eller sitt på enheten.

• Dersom enheten velter kan du bli skadet.

Alltid sett inn filtrene sikkert. Rengjør filteret hver annen uke.

- Å kjøre enheten uten filtre kan forårsake teknisk feil.

Dersom vann trenger inn i enheten, skru den av, trekk ut støpselet og kontakt en kvalifisert tekniker.

Ikke plasser blomstervaser eller andre vannbeholdere oppå enheten.

- Vann kan trenge inn i enheten og forårsake isolasjonssvikt og elektrisk sjokk eller brann.

Forsiktig

• Dette apparatet kan brukes av barn fra 8 år og av personer med fysisk, sensorisk eller psykisk funksjonshemning, eller av personer med manglende erfaring og kunnskap, dersom disse er under tilsyn eller får opplæring i trygg bruk av apparatet og risikoen involvert. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold må ikke gjennomføres av barn uten tilsyn, (gjelder alle europeiske land)
• Apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner eller med manglende erfaring og kunnskap, med mindre de er under tilsyn eller har fått opplæring i bruk av apparatet av en person med ansvar for deres sikkerhet. Barn bør ha tilsyn for å besørge at de ikke leker med apparatet, (gjelder alle europeiske land)
• Dersom strømledningen blir skadet må den erstattes av produsenten, dennes serviceagent, eller tilsvarende kvalifisert personnel for å unngå fare.

SIKKERHETSREGLER

• Apparatet skal installeres i henhold til de nasjonale forskrifter som omhandler elektriske installasjoner.
• Apparat med elektrisk varmeelement skal ha minst 1 meters avstand til brennbart materiale.
• Kontakt en autorisert servicetekniker for reparasjon eller vedlikehold av denne enheten.
• Ikke bruk støpselet dersom det er løst eller skadet.
• Ikke bruk air condition i et vått rom som baderom eller vaskerom.
• Ikke benytt produktet til andre funksjoner annet enn de som er beskrevet i denne bruksanvisningen.
• Kontakt en autoriserrt installatør for å montere denne enheten.
• Dersom air condition velter under bruk, skru av enheten og trekk ut støpselet umiddelbart. Inspiser enheten visuelt for å se etter skade.
  Dersom du mistenker at enheten har blitt skadet, kontakt en tekniker eller kundestøtte for bistand.
• Ved tordenvær må strømmen være frakoblet for å unngå skade som følge av lynnedslag.
• For å begrense fare for brann eller elektrisk sjokk, ikke benytt denne viften sammen med noen form for hastighetsregulator.
• Ikke legg strømledning under gulvtepper. Ikke tildekk strømledning med gulvtepper, løpere eller andre typer dekke. Ikke legg strømledning under møbler eller apparater. Legg strømledning unna områder hvor det er mye fottrafikk og folk kan snuble i den.
• Ikke åpne enheten mens den går.
• Ikke rør metaldelene på enheten når luftfilteret fjernes.
• Hold støpselet etter hodet når du trekker den ut fra stikkontakten.

Elektrisk informasjon

• Produsentens etikett er plassert på panelet bak enheten og inneholder elektrisk og annen teknisk informasjon om enheten.
• Sørg for at enheten er jordet. Tilstrekkelig jording er viktig for å minimere sjokk- og brannfare. Strømkabelen er utstyrt med jordet støpsel for å beskytte mot elektrisk sjokk.
• Enheten må kobles til en jordet stikkontakt. Dersom stikkontakten du har tenkt å bruke ikke er jordet eller beskyttet med automatsikring eller sikring med tidsforsinkelse (type sikring eller automatsikring som trengs avhenger av enhetens maksimale strømforbruk. Enhetens maksimale strømforbruk fremgår av etiketten montert på enheten), få en kvalifisert elektriker til å installere korrekt stikkontakt.
• Sørg for at stikkontakten er tilgjengelig etter at enheten er installert.
• Ikke benytt skjøteledning eller støpseladaptere med denne enheten. Likevel, om det er nødvendig å bruke skjøtekabel, bruk kun kabel som er godkjent for 'Avfukting (tilgjengelig i de fleste jernvarebutikker).
• For å unngå risiko for personskade, koble alltid fra strømtilførselen til enheten før installasjon og/eller vedlikehold.
• All kobling må bli gjort kun ifølge diagrammer for kobling plassert på midtplaten av enheten (bak vannbøtten).

Legg merke til sikringenes spesifikasjoner.

Enhetens kretskort (PCB) er utformet med en sikring for å beskytte mot overspenning. Spesifikasjonene for sikringen er merket på kretskortet, som følger: T 3.15A/250V (eller 350V), etc.

FORSIKTIGHET Bildene i bruksanvisningen er kun ment som illustrasjon. Fasongen på enheten du har kjøpt kan være noe annerledes, men funksjonene er identiske.

Merknad angående fluorholdige gasser

- Fluorholdige drivhusgasser oppbevares i forseglede beholdere. For spesifikk informasjon om typen, mengden og CO _2 - ekvivalenten i tonn av fluorholdige klimagasser (på noen modeller), vennligst sjekk den relevante merkingen på selve enheten.

- Installasjon, service, vedlikehold og reparasjon av enheten må kun utføres av en sertifisert tekniker.

• Ikke forsøk å fremskynde avrimingen eller å rengjøre utover produsentens anbefalinger.
• Apparatet skal oppbevares i et rom uten kontinuerlige antenningskilder (f.eks: åpne flammer, påslått gassapparat eller påslått elektrisk ovn).
• Ikke punkter eller brenn.
• Vær oppmerksom på at kjølemiddel kan være luktfritt.
• Apparatet bør installeres, kjøres og oppbevares i et rom med mer enn 4 m² gulvareal.
• Det skal besørges at de relevante nasjonale forskrifter vedrørende gass overholdes.
• Ikke blokker ventilasjonsåpninger.

Apparatet skal oppbevares på en måte som forhindrer at mekanisk skade oppstår.

• En advarsel om at apparatet skal oppbevares i et godt ventilert rom hvor romstørrelsen samsvarer med spesifikasjonene for apparatet.
• Enhver som utfører arbeid på eller demonterer en kjøleenhet skal være i besittelse av et gyldig sertifikat fra et akkreditert tilsynsorgan som autoriserer dennes kompetanse til å håndtere kjølemiddel trygt, i henhold til anerkjente vurderingskriterier.
• Service skal kun utføres i henhold til produsentens anbefalinger. Vedlikehold og reparasjon som krever bistand fra annet kyndig personnel skal utføres under tilsyn fra en person med kompetanse på brennbart kjølemiddel.

Forsiktig: Brannfare/brennbart materiale
(Kun påkrevd for enheter med R32/R290 kjølemiddel)

VIKTIG MERKNAD: Les denne manualen nøye før installasjon eller bruk av ditt nye klimaanlegg. Sørg for å ta vare på denne bruksanvisningen til senere bruk.

Forklaring på symboler som vises på enheten (Kun for enheten som benytter R32/R290 kjølemiddel):

	ADVARSEL	Dette symbolet viser at apparatet benytter brennbart kjølemiddel. Brannfare dersom kjølemiddelet lekker og eksponeres for en ekstern tenningskilde.
	Forsiktig	Dette symbolet viser at bruksanvisning bør leses nøye.
	Forsiktig	Dette symbolet viser at servicepersonnel bør behandle dette utstyret i henhold til installasjonsmanualen.
	Forsiktig	Dette symbolet viser at informasjon er tilgjengelig, som bruksanvisning eller installasjonsmanual.

1. Transport av utstyr inneholdende brennbart kjølemiddel

Se transport forskrifter

1. Merking av utstyr med etiketter

Se lokale forskrifter

1. Avhfallshändtering av utstyr som benytter brennbart kjølemiddel

Se nasjonale forskrifter

1. Oppbevaring av utstyr/apparat

Oppbevaring av utstyr bør vær i henhold til produsentens instruksjoner.

1. Oppbevaring av emballert (usolgt) utstyr

Emballasje bør vær konstruert slik at mekanisk skade på emballert utstyr ikke medfører lekkasje av kjølemiddel.

Det maksimale antall deler som oppbevares sammen bestemmes av lokale forskrifter.

1. Service informasjon

1) Sjekk av området

Før arbeid utføres på systemer inneholdende brennbart kjølemiddel er sikkerhetssjekk nødvendig for å minimere risikoen for antenning. Ved reparasjon av kjølesystemet skal følgende foranstaltninger tas før det utføres arbeid på systemet.

2) Arbeidsprosedyre

Arbeid skal gjennomføres i en kontrollert prosedyre for å minimere risikoen for at brennbar gass eller damp er tilstede under arbeidet.

Alt vedlikeholdspersonnel og andre som arbeider i nærheten skal informeres om arbeidet som utføres. Arbeid i lukkede rom skal unngås. Området rundt arbeidsområdet skal sperres av. Besørg at arbeidsområdet er sikret i form av kontroll på brennbart materiale.

4) Sjekke om kjølemiddel er tilstede

Området skal sjekkes med en egnet detektor for kjølemiddel før og under arbeid for å besørge at tekniker er klar over potensielt brennbart område. Sørg at lekkasjedetektorutstyr er egnet for bruk med brennbart materiale, dvs. At dette ikke inneholder noen tennkilde, er forseglet eller er egensikkert.

5) Brannslukkingsutstyr tilgjengelig

Dersom varmt arbeid skal utføres på kjøleutstyr eller andre tilknyttede komponenter skal egnet brannslukkingsutstyr være tilgjengelig. Ha en tørrpulver eller CO₂ brannslukker plassert i området.

6) Ingen tennkilder

Ingen som utfører jobb i tilknytning til et kjølesystem som innebærer eksponering av rør som inneholder eller har inneholdt brennbart kjølemiddel skal bruke noen form for tennkilder på en måte som medfører brann- eller eksplosjonsfare. Alle mulige tennkilder, inkludert røyking, bør holdes på tilstrekkelig avstand fra stedet hvor installasjon, reparasjon, fjerning og avfallshåndtering finner sted når brennbart kjølemiddel kan lekke ut i rommet. Før arbeid utføres skal det omkringliggende området sjekkes for brannfarer eller tennkilder. Området skal skiltes med "Røyking forbudt"

7) Ventilert område

Sørg for at området er åpent eller at det er tilstrekkelig ventilasjon før systemet demonteres eller utsettes for varme. Ventilering skal ivaretas gjennom hele arbeidsperioden. Ventilasjonen bør spre eventuelt kjølemiddel på en trygg måte, og fortrinnsvis føre dette ut i atmosfæren.

8) Sjekk av kjøleutstyret

Når elektriske komponenter skal erstattes skal disse være egnet til funksjonen og ha de korrekte spesifikasjoner. Produsentens vedlikehold- og serviceretningslinjer skal overholdes til enhver tid. Ved tvil, kontakt produsentens tekniske avdeling for bistand.

De følgende sjekkpunkt skal gjennomgås på installasjoner med brennbart kjølemiddel:

Ladningsstørrelsen er i samsvar med romstørrelsen hvor delen som inneholder kjølemiddel skal installeres;

Ventilasjonsutstyr fungerer tilstrekkelig og er ikke tildekket;

Dersom et indirekte kjølekretsløp benyttes skal den sekundære kretsen sjekkes for kjølemiddel;

Merking av utstyr skal alltid være synlig og lesbart. Uleselige merkinger og etiketter skal utbedres;

Kjølekretsløp og komponenter skal installeres i en posisjon hvor de er skjermet fra materiale som kan korrodere komponenter som inneholder kjølemiddel, med mindre komponentene er i et korrosjonsbestandig eller korrosjonsbehandlet materiale.

9) Sjekk av elektrisk utstyr

Reparasjon og vedlikehold skal inkludere innledningsvis sikkerhetssjekk og prosedyre for inspeksjon av komponenter. Dersom det finnes feil som kan utgjøre fare skal ikke kretsen kobles til strømforsyning før dette er tatt hånd om. Dersom feilen ikke kan korrigeres umiddelbart men det er nødvendig å opprettholde driften skal en midlertidig løsning benyttes. Dette skal meldes til eier av utstyret slik at alle involverte parter er orientert.

Innledningsvis sikkerhetssjekk skal inkludere:

Kondensatorer er tømt: dette skal gjøres på en trygg måte for å unngå fare for gnistdannelse;

Det er ingen strømførende elektriske komponenter eller ledninger som er eksponert mens systemet lades eller kjølemiddel overføres eller tømmes;

SIKKERHETSREGLER

Jording opprettholdes kontinuerlig.

7. Reparasjon av forseglede komponenter

1) Ved reparasjon av forseglede komponenter skal all strømforsyning kobles fra utstyret det jobbes på før deksel o.l. fjernes. Dersom det er ubetinget nødvendig å opprettholde strømtilførsel mens service gjennomføres skal det kontinuerlig søkes etter lekkasje på det mest kritiske punktet for å varsle om potensielt farlige situasjoner.
2) Særlig oppmerksomhet skal vies det følgende for å besørge at chassiset ikke endres på en måte som påvirker beskyttelsesnivået som følge av jobb på elektriske komponenter.

Dette inkluderer skade på kabler, for mange koblinger, terminaler ikke i henhold til originale spesifikasjoner, skade på pakninger, feilmontering av ventiler etc.

Besørg at apparatet er sikkert festet.

Besørg at pakninger eller tetningsmateriale ikke er forringet slik at de ikke lenger beskytter mot inntrengning av brennbar atmosfære. Reservedeler skal være i henhold til produsentens spesifikasjoner.

FORSIKTIGHET Bruk av silikonpakninger kan negativt påvirke effektiviteten til noen typer lekkasjedeteksjonsutstyr. Egensikre komponeneter behøver ikke isoleres før de arbeides med.

8. Reparasjon av egensikre komponeneter.

Ikke utsett kretsen for permanent induktiv eller kapasitans belastning uten å forsikre deg om at dette ikke vil overgå begrensningene for spenning og strøm for utstyret som er i bruk. Egensikre komponenter er de eneste det kan jobbes med i en brannfarlig atmosfære. Testapparatet skal ha korrekt rating.

Kun erstatt komponeneter med deler som er spesifisert av produsenten. Andre deler kan resultere i antenning av kjølemiddel i atmosfæren som følge av lekkasje

9. Kabelføring.

Sjekk at kabler ikke er utsatt for slitasje, korrosjon, overdrevent trykk, vibrasjon, skarpe kanter eller noen annen uønsket ytre påvirkning. Sjekken skal også ta i betraktning alder og kontinuerlig vibrasjon fra kilder som kompressor og vifter.

10. Deteksjon av brennbart kjølemiddel

Tennkilder skal under ingen omstendigheter benyttes i søk etter kjølemiddellekkasje. Blåselampe eller noen anne form for åpen flamme skal ikke benyttes.

11. Metoder for lekkasjedeteksjon

De følgende metodene for lekkasjedeteksjon er vurdert som egnet for systemer inneholdende brennbart kjølemiddel. Elektroniske lekkasjedetektorer kan brukes til å søke etter brennbart kjølemiddel, men følsomheten kan være utilstrekkelig, eller rekalibrering kan være påkrevd. (deteksjonsutstyr skal kalibreres i et område fritt for kjølemiddel.) Besørg at detektoren ikke er en potensiell tenningskilde, og at den er egnet til kjølemiddelet som er i bruk. Deteksjonsutstyr for lekkasjer skal stilles til en prosentandel av kjølkemiddelets brennbarhetsgrense og skal være kalibrert for kjølemiddelet som er i bruk og prosentandelen gass (maksimalt 25%) er bekreftet. Deteksjonsvæske for lekkasjer er egnet til bruk med de fleste typer kjølemiddel men bruken av vaskemiddel inneholdende klor skal unngås siden klor kan reagere med kjølemiddelet og korrodere kobberrørene. Dersom det er mistanke om lekkasje skal alle åpne flammer fjernes/slukkes. Dersom det oppdages lekkasje av kjølemiddel som krever lodding skal alt kjølemiddel overføres eller isoleres (ved bruk av ventiler) i en del av systemet som er fjernt fra lekkasjen. Oksygenfritt nitrogen

skal deretter skylles gjennom systemet både før og under loddeprosessen.

12. Fjerning og tømming

Dersom man skal inn i kjølemiddelkretsløpet for reparasjon eller andre formål skal konvensjonelle prosedyrer benyttes. Det er dog viktig at beste praksis følges siden brennbarhet er en faktor. Den følgende prosedyren skal overholdes:

Fjern kjølemiddel;

Skyll kretsløpet med inert gass;

Tøm;

Skyll på nytt med inert gass;

Åpne kretsløpet med kutt eller lodding.

Kjølemiddelet skal overføres til egnede beholdere. Systemet skal skylles med oksygenfritt nitrogen for å gjøre enheten trygg. Denne prosessen kan måtte gjentas flere ganger. Komprimert luft eller oksygen skal ikke benyttes til denne oppgaven.

Skylling skal gjennomføres ved å bryte vakuumet i systemet med oksygenfritt nitrogen og fortsette å fylle til arbeidstrykket er nådd, og deretter ventilere ut i atmosfæren og trekke ned til vakuum. Denne prosessen skal gjentas til det ikke er noe kjølemiddel igjen i systemet. Når den siste ladningen med oksygenfritt nitrogen blir brukt skal systemet ventileres ned til atmosfærisk trykk for å muliggjøre arbeid på systemet. Denne operasjonen er spesielt viktig dersom lodding skal gjennomføres på rørene.

Besørg at utblåsningen til vakuumpumpen ikke er i nærheten av tennkilder og at området er ventilert.

13. Fylleprosedyrer

I tillegg til ordinære fylleprosedyrer skal følgende krav møtes. Besørg at forurensning av forskjellige kjølemiddel ikke forekommen ved bruk av fylleutstyr. Slanger eller rør skal være så korte som mulig for å minimere mengden kjølemiddel som befinner seg i dem.

Beholdere skal oppbevares stående.

Besørg at kjølesystemet er jordet før systemet fylles med kjølemiddel. Merk systemet etter fylling (dersom dette ikke allerede er gjort).

Svært stor forsiktighet må utvises for å unngå å overfylle kjølesystemet.

Før systemet fylles skal det trykktestes med oksygenfritt nitrogen. Systemet skal sjekkes for lekkasjer etter fylling men før igangkjøring. En oppfølgningstest skal gjennomføres før arbeidsområdet forlates.

14. Avvikling

Før denne prosedyren kjennomføres er det viktig at teknikeren er helt og fullt kjent med utstyret i detalj. Det er anbefalt beste praksis at alt kjølemiddel overføres på en trygg måte. Før oppgaven utføres skal det tas prøver av olje og kjølemiddel i tilfelle analyse er påkrevd før gjenbruk av brukt kjølemiddel. Det er essensielt at strøm er tilgjengelig før oppgaven påbegynnes.

a) Bli kjent med utstyret og dets funksjonsmåte.

b) Elektrisk isolasjon av systemet.

c) Før prosedyren påbegynnes besørg at:

Tekniske hjelpemidler er tilgjengelige dersom dette er nødvendig for å håndtere kjølemiddelbeholdere; alt personlig verneutstyr er

SIKKERHETSREGLER

tilgjengelig og benyttes på korrekt måte;

Overføringsprosedyren gjennomføres under tilsyn av en kompetent person;

Overføringsutstyr og beholdere er i henhold til gjeldende sertifiseringer.

d) Senk trykket i kjølesystemet om mulig.

e) Dersom det ikke er mulig å generere vakuum, konstruer et rørsystem slik at kjølemiddel kan tømmes fra de forskjellige delene i systemet.

f) Besørg at behodleren står på vekten før overføring finner sted.

g) Start overføringsmaskinen og operer den i henhold til produsentens instruksjoner.

h) Ikke overfyll beholdere. (Ikke mer enn 80% flytende volum)

j) Når beholderen er fylt korrekt og prosessen er fullført, besørg at beholderen og alt utstyr fjernes fra området umiddelbart og at alle isolasjonsventiler på utstyret er lukket.

k) Overført kjølemiddel skal ikke gjenbrukes i annet kjølesystem med mindre det har blitt renset og kontrollert.

15. Merking

Det skal fremgå av merkingen av utstyret er avviklet og tømt for kjølemiddel. Merkingen skal være datert og signert. Besørg at det fremgår av merkingen at utstyret inneholder brennbart kjølemiddel.

16. Overføring

Når kjølemiddel tømmes fra et system for service eller avvikling er det ansett som god praksis å fjerne kjølemiddelet på en trygg måte.

Når kjølemiddel overføres til beholdere må kun egnede beholdere for kjølemiddel benyttes. Besørg at et tilstrekkelig antall beholdere for å lagre alt kjølemiddelet er tilgjengelig. Alle beholdere skal være beregnet på brukt kjølemiddel og skal være merket for bruk med dette kjølemiddelet (dvs. Spesialbeholdere for brukt kjølemiddel). Beholdere skal være utstyrt med fungerende overtrykksventil og tilknyttede avstengningsventiler. Tomme beholdere ventileres og, om mulig, kjøles ned før overføring foretas.

Overføringsutstyret skal være i funksjonsdyktig stand og bruksanvisning for dette skal være tilgjengelig til enhver tid. Utstyret skal være egnet til overføring av brennbart kjølemiddel.

I tillegg skal kalibrert vekt være tilgjengelig og i funksjonsdyktig stand. Slanger skal være i funksjonsdyktig stand og komplette og med lekkasjefrie koblinger. Før overførsingsmaskin tas i bruk, besørg at den er i funksjonsdyktig stand, at den har blitt forskriftsmessig vedlikeholdt, og at alle tilknyttede elektriske komponenter er forseglet for å unngå antenning i tilfelle lekkasje av kjølemiddel. Kontakt produsenten om du er i tvil.

Det overførte kjølemiddelet skal returneres til dets forhandler i egnet beholder og med relevante papirer. Ikke bland forskjellige kjølemiddel i overføringsbeholdere, spesielt ikke i sylindre. Dersom kompressorer eller kompressoroljer skal fjernes skal oljen tømmes nok til å verifisere at det ikke er gjenværende brennbart kjølemiddel i smøremiddelet. Tømmeprosedyren skal gjennomføres før kompressoren returneres til forhandler. Kun elektriske varmekilder skal benyttes for å fremskynde denne prosessen Etter at oljen er tømt fra systemet skal denne fjernes fra stedet på en trygg måte.

FORSIKTIGHET Kontrollpanelet til enheten du har kjøpt kan være noe annerledes avhengig av modellen.

Trådløs operasjon på indikasjonslys Timer indikatorlys Viftehastighet indikatorlys High Low Med 8 Bøtte full indikatorlys Full Tørker operasjon på indikasjonslys Kontinuerlig operasjon på indikasjonslys Smart avfuktingsoperasjon på indikasjonslys I Dreer Cont. SMD Enhet operasjon på indikasjonslys WIRELESS (3s) TIMER FAN - - MODE POWER 1 High Low Med Full Dryer Cont. SMD WIRELESS (3s) TIMER FAN - - MODE ON/OFF

Fig.1

Kontrollbrytere

Når du trykker knappen for å endre operasjonsmodus, vil enheten lage en pipelyd for å indikere at den endrer modus.

1 Av/på bryter

Trykk for å slå avfukteren på og av.

FÖRSIKTIGHET Når kompressoren starter opp eller stanser å kjøre, kan enheten lage en høy lyd, det er normalt.

② Modus-bryter

Trykk for å velge ønsket operasjonsmodus fra Avfukting, Tørker, Kontinuerlig avfukting og smart avfukting.

FORSIKTIGHET Tørker- og smart avfuktings-modus er valgfrie.

3 4 +: Opp/Ned brytere

• Brytere for å stille inn avfukter

Fuktighetsnivået kan stilles mellom 35% og 85% (relativ fuktighet) i trinn på 5%.

For tørrere luft, trykk på⊕knappen og still den på en lavere verdi (%).

For fuktigere luft, trykk på∅ knappen og still den på en høyere verdi (%).

• TIMER sett kontrollbrytere

Bruk Opp/Ned brytere for å sette Automatisk start- og Automatisk stopp-tid fra 0.0 til 24.

⑤ Vifte Bryter

Kontrollerer viftehastigheten Trykk for å velge viftehastighet i tre trinn -lav, medium og høy. Viftehastighetens indikatorlys tennes under forskjellige viftehastighets-innstillinger. Når høy viftehastighet velges, tennes imidlertid både lysene for lav og medium viftehastighet.

6 Timer Bryter

Trykk for å starte Automatisk start- og Automatisk stoppfunksjonen, i forbindelse med + og Êrytere.

7 Trådløs Bryter (valgfri)

Trykk denne bryteren i 3 sekunder for å sette igang Trådløs kobling-modus. LED DISPLAYET viser 'AP' (her vil enheten skru av alle andre funksjoner) for å indikere at du kan sette Trådløs kobling. Hvis koblingen (router) er vellykket innen 8 minutter, vil enheten gå ut av Trådløs kobling-modus automatisk, Trådløs indikator tennes, og enheten går inn i tidligere funksjoner. Hvis koblingen feiler innen 8 minutter, går enheten ut av Trådløs kobling-modus automatisk.

KONTROLLBRYTERE PÅ AVFUKTEREN

8 Display

Viser satt % luftfuktighetsnivå fra 35 % til 85 % eller automatisk start/stopp tid (0\~24) under innstilling, viser deretter det faktiske (med 5 % nøyaktighet) rommets % luftfuktighetsnivå innen et område av 30 % RL (Relativ Luftfuktighet) til 90 % RL (Relativ Luftfuktighet).

AS- AS- Luftfuktighetssensor modulfeil-Koble fra enheten og koble den tilbake på. Hvis feilen gjentas, ring etter service.

ES- Feil på temperatursensor- Koble enheten av og på igjen. Hvis feilen gjenter seg, ring etter reparasjon.

P2- Bøtten er full eller bøtten er satt til feil posisjon— Tøm bøtten og sett den til riktig posisjon.

Andre funksjoner

Bøtte full lampe

Lyser när bøtta er klar for å tømmes, eller när bøtta er fjernet eller ikke satt inn på korrekt måte.

Auto avstenging

Avfukteren slår seg av automatisk när bøtta er full, eller när bøtta er fjernet eller ikke satt inn på korrekt måte. For noen modeller vil viftemotoren fortsette å operere i 30 sekunder.

Auto avriming

Når rim bygger seg opp på fordampingsspolen vil kompressoren slås av og viften fortsetter å gå helt til rimet har forsvunnet.

FORSIKTIGHET Når Automatisk avfrosting opererer kan enheten lage en lyd av kjøleelement som strømmer, dette er normalt.

Vent 3 minutter for driften gjenopptas

Etter at enheten har stanset kan den ikke startes på nytt innen de første 3 minuttene. Dette er for å beskytte enheten. Driften vil automatisk gjenopptas etter 3 minutter.

Smart avfuktingsmodus (valgfritt)

Under smart avfuktingsmodus kommer enheten automatisk til å kontrollere luftfuktigheten innen et komfortabelt område 45 %\~55 % avhengig av romtemperaturen. Luftfuktigets-innstillingsfunksjonen vil ikke fungere.

Auto-restart

Dersom enheten blir uventet avslått pga. Strømbrudd vil den automatisk starte opp i siste brukte innstilling när strømmen kommer tilbake.

Å stille inn Timer

• Trykk for å sette i gang Automatisk start- eller Automatisk stopp-funksjonen, i samsvar med ⏰ bøylere.
• Når enheten er på, trykk på Timer bryter for å aktivere AUTOMATISK STOPP-funksjonen. Når enheten er av, trykk på denne bryteren for å aktivere AUTOMATISK START-funksjonen.
• Trykk eller hold inne OPP eller NED brytere for å endre Automatisk tid med 0.5 times økninger, opp til 10 timer, deretter med 1 times økninger opp til 24 timer. Kontrollen vil telle ned tiden som gjenstår til start.
• Den valgte tiden vil registreres på 5 sekunder, og systemet vil automatisk reverseres tilbake til å vise tidligere luftfuktighets-innstillinger.
• Å skru enheten PÅ eller AV ved ethvert tidspunkt eller justere timer-innstillinger til 0.0 vil avbryte Automatisk Start- eller Automatisk Stopp-funksjoner.
• Når LED displayvinduet viser koden P2, vil også Automatisk Start- eller Automatisk Stopp-funksjoner avbrytes.

Tørker-modus (valgfritt)

Enheten kan foreta MAX avfuktings-funksjonen när den er i Tørker-modus. Viftehastigheten er fastsatt til høy viftehastighet.

FORSIKTIGHET

• Tørker-modus må bli operert i et stengt rom, ikke åpne dør og vindu.
• For å foreta best mulig avfukting, vennligst tørk våte klær først.
• Sørg for å rette den direkte luftstrømmen mot de våte klærne (Se Fig A).
• For tykke og tunge, våte klær kan avfuktingsprosessen forekomme mindre effektiv.

FORSIKTIG

• Ikke dekk til luftuttaket av enheten med klær. Det kan forårsake overoppheting, brann eller at enheten feiler.
• Ikke plasser de våte klærne på toppen av enheten, og ikke la vann dryppe ned i enheten. Det kan forårsake elektrisk sjokk eller sammenbrudd på enheten.

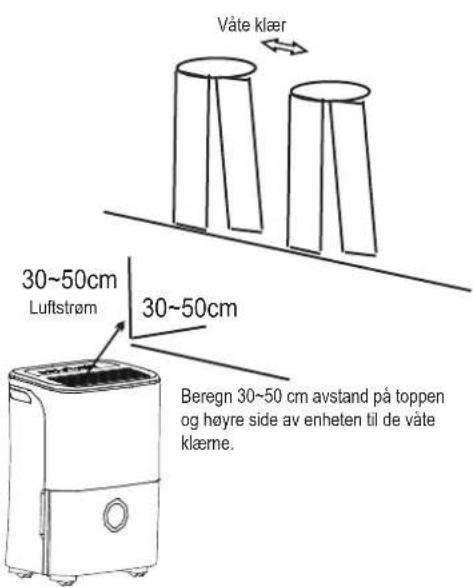

Våte klær 30~50cm Luftstrøm 30~50cm Beregn 30~50 cm avstand på toppen og høyre side av enheten til de våte klærne.

Fig A

KONTROLLBRYTERE PÅ AVFUKTEREN

Identifisering av deler

Front

1 Kontrollpanel
② Håndtak (begge sider)
3 Grill for luftublåsning
4 Vannbøtte
5 Vannivå-vindu

Bak

1 Uttak for avløpsslange
② Hjul
3 Strømkabel og plugg
4 Grill for luftinnsug
5 Luftfilter (bak grillen)
6 Strømkabel-spenne (Kun brukt under oppbevaring av enheten.)

FORSIKTIGHET Bildene i bruksanvisningen er kun ment som illustrasjon. Den faktiske formen på enheten du har kjøpt kan være noe annerledes, den faktiske formen vil gjelde. Funksjonsmåte og operasjon skal være de samme.

Fig. 2

Fig. 3

Plassering av enheten

En avfukter som brukes i en kjeller vil ha liten eller ingen effekt i å avfukte et nærliggende innestengt rom med mindre det er tilstrekkelig luftgjennomstrømning.

• Ikke bruk utendørs.
• Denne avfukteren er kun beregnet på innendørs bruk i bolig. Avfukteren bør ikke benyttes til kommersielle eller industrielle formål.
• Plasser avfukteren på et jevnt og flatt gulv som tåler vekten til enheten med en full bøtte vann.
• Tillat minst 20cm med luft på alle sider av enheten for å besørge god sirkulasjon.
• Plasser enheeten i et område hvor temperaturen ikke vil synke under 5°C(41°F). Spolene kan bli dekket med rim ved temperaturer under 5°C(41°F), hvilket kan medføre redusert effektivitet.
• Plasser enheten vekk fra klestørker, varmeovn eller panelovn.
• Bruk enheten til å forebygge fuktskader alle stedet bøker eller verdisaker oppbevares.
• Bruk avfukteren i en kjeller til å forebygge fuktskader.
• Avfukteren er mest effektiv i et lukket rom.
• Lukk alle dører, vinduer og andre åpninger inn til rommet.

Når enheten er i bruk

• Når avfukteren brukes for første gang, la den gå uavbrutt de første 24 timene.
• Denne enheten er designet for å brukes mellom 5°C/41°F og 32°C/90°F, og mellom 30% og 80% relativ luftfuktighet.
• Dersom enheten har vært avslått og må skrus på igjen uten opphold, la det gå ca. 3 minutter før normal drift gjenoptas.
• Ikke koble avfukteren til en stikkontakt med flere uttak som samtidig brukes av andre elektriske apparat.
• Velg et egnet sted, og sørg for at du har enkel tilgang til en stikkontakt.
• Koble enheten til en jordet stikkontakt.
• Sørg for av vannbøtta er korrekt installert, ellers vil ikke enheten fungere ordentlig.

FORSIKTIGHET Når vannet i bøtten når et visst nivå, vennligst vær forsiktig med å bevege maskinen for å unngå at den velter.

Minst 40cm Grill for luftublåsning Grill for luftinnsug Minst 20cm Minst 20cm Minst 20cm Minst 20cm

Fig. 4

Trinser (Installeres i fire steder på bunnen av enheten)

- Ikke tving hjul til å rulle over teppeunderlag, eller flytt enheten når det er vann i bøtta. (Enheten kan velte og søle vann.)

FORSIKTIGHET Hjul er tilbehør, noen modeller har ikke hjul.

BRUKE AV ENHETEN

Fjerne oppsamlet vann

Det er to måter å fjerne oppsamlet vann på.

1. Bruk bøtta

• Når bøtta er full, vil lampen som indikerer full bøtte lyse, og displayet vil vise P2.
• Trekk ut bøtta sakte. Ta godt tak i høyre og venstre håndtak og trekk rett ut så det ikke søles vann. Ikke sett bøtta på gulvet, da bunnen på bøtta er ujevn. Ellers vil bøtta velte og vannet vil renne ut.
• Kvitt deg med vannet og sett inn bøtta på nytt. Bøtta må være korrekt plassert i avfukteren for at den skal fungere.

• Maskinen vil gå tilbake til sin opprinnelige innstilling när bøtta er på plass.

• Trekk bøtta litt ut

Fig. 5

1. Hold godt på begge sider av bøtta, og trekk den ut fra enheten.

• Ikke rør noen deler inne i enheten når du fjerner bøtta. Dette kan medføre skade på produktet. Sørg for å dytte bøtten forsiktig helt inn i enheten.
• Å slå bøtten mot noe som helst eller å ikke klare å skyve den inn forsiktig, kan forårsake enheten til å slutte å fungere.
• Når du fjerner bøtten, må du tørke den hvis det er noe vann igjen i enheten.

Fjerne oppsamlet vann

2. Kontinuerlig tapping

• Vann kan automatisk tømmes ut i et avløp i gulvet ved å koble enheten til en avløpsslange (ikke inkludert).
• Fjern gummipluggen fra avløpskoblingen på enheten. Fest avløpsslangen (ID=13.5 mm) og før den til avløpet i gulvet eller et passende dreneringssted (se Fig 7).
• Sørg for at slangen er sikkert tilkoblet for å unngå lekkasjer.
• Rett slangen mot avløpet, og sørg for at det ikke er noen knekker eller bøyninger som vil stoppe vannstrømmen.
• Plasser enden av slangen i sluket og sørg for at enden på slangen peker vannrett eller nedover for at vannet skal strømme jevnt. Ta den aldri ut.
• Sørg for at slangen er lavere enn avløpskoblingen på enheten.
• Velg ønsket luftfuktighet og viftehastighet for å starte kontinuerlig tapping.

FORSIKTIGHET Når den kontinuerlige dreneringsfunksjonen ikke blir brukt, fjern avløpsslangen fra uttaket og sett gummipluggen tilbake.

Rengjøring av avfukteren

Skru av avfukteren og fjern støpelet fra stikkontakten før du begynner med rengjøring.

1. Rengjør grill og chassis

• Bruk vann og et mildt vaskemiddel Ikke bruk klor eller skuremiddel
• Ikke spray vann direkte på enheten. Dette kan medføre elektrisk sjokk, forringelse av isolasjonen, eller forårsake rust.
• Luftinnsuget og luftutblåsningen blir lett tilsmusset, så bruk en støvsuger eller børste til å rengjøre.

2. Rens bøtta

Rens bøtta med noen ukers mellomrom for å forhindre oppvekst av mugg og bakterier. Fyll bøtta delvis med rent vann og tilfør litt mildt vaskemiddel. Før det rundt i bøtta, tøm ut og skyll.

FORSIKTIGHET Ikke vask bøtta i oppvaskmaskin.

Etter rens må bøtta være korrekt satt inn i enheten for at denne skal fungere.

fjem gummipluggen Fest slangen til avløpsuttaket.

Fig.7

VEDLIKEHOLD

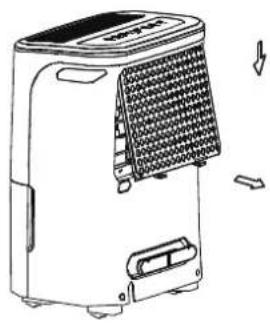

3. Rens av luftfilter

Luftfilteret bak frontgitteret bør kontrolleres og rengjøres minst annenhver uke eller oftere om nødvendig..

FORSIKTIGHET IKKE RENGJ∅R FILTERET I OPPVASKMASKIN

For å fjerne:

• Ta tak i fliken på filteret og trekk det oppover og deretter ut, som vist på fig.8.
• Rengjør filteret med varmt såpevann. Skyll og tørk filteret før det settes på plass. Ikke rengjør filteret i oppvaskmaskin

For å montere:

• Før inn luftfilteret nedenfra og opp. Se Fig 10.

Forsiktig:

Avfukteren må IKKE kjøres uten filter, da støv og lo kan tilstoppe og redusere effekten til enheten.

FORSIKTIGHET Kabinettet og frontem kan bli støvtørket med en klut fri for olje, eller vasket med en klut fuktet i en løsning av varmt vann og mildt oppvaskmiddel. Skyll nøye og tørk. Aldri bruk kraftige vaskemiddel, voks eller polermiddel på framsiden av chassiset. Sørg for å vri overflødig vann fra kluten før området rundt bryterne renses. Overflødig vann i eller rundt bryterne kan forårsake skade på enheten.

Rengjøring av avfukteren

4. Når enheten ikke er i bruk over lengre tid

• Etter å ha skrudd av enheten, vent en dag før du tømmer bøtten.
• Rengjør hovedenheten, vannbøtten og luftfilteret.
• Dekk til enheten med en plastpose.
• Oppbevar enheten stående på et tört, godt ventilert sted.

Før du tilkaller service, vennligst se igjennom det følgende diagrammet.

Problem Hva som sk
Enheten starter ikke		Sørg for at avfukterens støpsel er fullstendig koblet inn i stikkontakten.Sjekk sikringsskapet.Avfukteren har nådd innstilt nivå eller bøtta er full.Vannbøtten er ikke i korrekt posisjon.
Avfukteren avfukter ikke lufta som den skal		Ikke tillatt tilstrekkelig tid til å fjerne luftfuktighet.Sørg for at det ikke er gardiner eller møbler som blokkerer baksiden av avfukteren.Luftfuktighets-kontrollen er kanskje ikke satt lavt nok.Sjekk at alle dører, vinduer og andre åpninger er lukket.Romtemperaturen er for lav, under 5°C (41°F).Parafinlampe eller annet apparat genererer vanndamp i rommet.
Enheten lager høy lyd når den er i drift		Luftfilteret er tilstoppetEnheten står skrått til siden i steden for loddrett.Underlaget er ikke vannrett.
Rim oppstår på spolene		Dette er normalt. Luftfukteren har Automatisk avfrostings-funksjon.
Vann på gulvet		Slangetilkobling kan være løs.Bøtta er tiltenkt vannoppsamling men pluggen i avløpskoblingen er fjernet.
Det står ES, AS eller P2 i displayet		Dette er feilkoder og servicekoder. Se seksjonen for KONTROLLBRYTERE PÅ LUFTFUKTEREN.

Design og spesifikasjoner kan endres uten forvarsel for å forbedre produktet. Kontakt forhandler eller produsent for detaljer. Eventuelle oppdateringer vil bli lastet opp til service-nettsiden, vennligst se etter siste versjon.

ОБЕЗВЛАЖНИТЕЛ
