BRUKSANVISNING DCD733 DEWALT

Norsk (oversatt fra de originale instruksjonene) 97

EF-overensstemmelseserklæring

MASKINDIREKTIV

DCD733

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EC, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

BEMÆRK: For at sikre maksimal ydeevne og levetid for Li-Ion batterier skal batteripakken lades helt op, for den anvendes første gang.

DANSK

Opladningsproces

Må kun anvendes med DEWALT-batteripakker, andre kan eksplodere og medføre person- og materielskader.

Beskrivelse (fi g. 1)

ADVARSEL: Modificér aldrig elektrisk værktoj eller nogen dele deraf. Det kan medfore materiale- eller personskade.

Dobbelt områdegearing (fi g. 1, 7)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

DCD733
Spenning	V
Type 1
Ubelastet hastighe
1. gir min	1	0-400
2. gir min	-1	0-1300
Maks. moment Nm 30
Chuck-kapasitet	mm		10
Maksimum borytelse
I stål/tre mm 10/30
Vekt uten batteripakke	kg		1,2
L_gA (lydtrykk)	dB(A)		73
K_gA (lydtrykk usikkerhet)	dB(A)		3
L_wk (lydeffekt)	dB(A)		84
K_wk (lydeffekt usikkerhet)	dB(A)		3,3

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745:

Boring i bløtt stål
a_h,D =	m/s2	1,7
Usikkerhet K =	m/s2	1,5
Skruing uten slag
a_n =	m/s2	1,3
Usikkerhet K =	m/s2	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktoyet. Dersom verktoyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeningsnivået betydelig for hele arbeidsporden.

En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Batteripakke		DCB140	DCB141	DCB142
Batteritype		Li-Ion	Li-Ion	Li-Ion
Spenning	V_DC	14,4	14,4	14,4
Kapasitet	Ah	3,0	1,5	4,0
Vekt	kg	0,53	0,30	0,54

Lader		DCB105
Hovedspenning V_AC		230 V
Batteritype		Li-Ion
Ca, Ladetld min	30(1,5 Ahbatteripakker)	60(3,0 Ahbatteripakker)	70(4,0 Ahbatteripakker)
Weight	kg	0,49

Sikringer

Europa 230 V verktøy10 Ampere, nettspenning

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil fore til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan fore til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges.

NORSK

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

fare for elektrosjokk.

Betegner fare for brann.

EU-samsvarserklæring

MASKINERIDIREKTIV

DCD733

DEWALT erklærer at de produktene som er beskrevet under tekniske data er i samsvar med: 2006/42/EC, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Disse produktene er også i samsvar med direktiv 2004/108/EU og 2011/65/EU. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Underlegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

H. Jopsman

Horst Grossmann visepresident teknikk og produktutvikling DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Tyskland

28.02.2012

SEL: For å redusere skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

SEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller morke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjøkk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det oke risikoen for elektrisk sjøkk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol.

NORSK

Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.

b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.

c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktoyet. Å bære elektriske verktoy med fingeren på bryteren eller å sette inn stopselet mens elektriske verktoy har bryteren på øker faren for ulykker.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg löstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKT∅Y

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

i) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) BRUK OG VEDLIKEHOLD AV BATTERIDREVNE VERKT∅Y

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan fore til brannfare dersom den brukes med en annen batteripakke.

b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.

c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.

d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.

6) VEDLIKEHOLD

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler spesielt for boremaskin/trekker/slagboremaskin

- Bruk hørselsvern ved slagboring. Å bli utsatt for støy kan forårsake hørseltap.

NORSK

• Bruk hjelpehåndtakene dersom de leveres med verktøyet. Å miste kontroll kan forårsake personskade.
• Hold det elektriske verktøyet kun i isolerte gripeoverflater när du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kutteutstyr som kommer i kontakt med en strømførende ledning kan fore til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatoren støt.
• Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll.
• Bruk vernebriller eller annen øyebeskyttelse. Hammer- og boreoperasjoner gjor at fliser flyr gjennom luften. Flyvende partikler kan forårsake permanent øyeskade.
• Tilbehør og verktøy kan bli varme under bruk. Bruk hansker ved håndtering dersom det utføres arbeid som generere varme, som slagboring eller boring i metall.
• Ikke bruk dette verktøyet i lange perioder. Vibrasjon forårsaket av slagaksjonen kan skade hendene og armene. Bruk hansker for å gi ekstra polstring og begrens risikoen ved å hvile ofte.
• Luftehull dekker ofte bevegelige deler og skal unngås. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

∅vrige farer

Følgende farer er uløselig knyttet til bruken av sager:

- Skader som skyldes berøring av de roterende delene eller varme deler på verktøyet

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås.

Disse er:

• Hørselsskader.
• Fare for å klemme fingrene når man bytter tilbehøret.
• Helseskader som skyldes innånding av støv som oppstår ved arbeid med tre.
• Fare for personskade pga. flygende partikler.
• Fare for personskade ved langvarig bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

POSISJON FOR DATOKODE

Datokoden, som også inkluderer produksjonsåret, slår trykt på den delen av huset som utgjør koblingen mellom verktøyet og batteriet.

Eksempel:

2012 XX XX

Produksjonsår

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN:

Denne manualen inneholder viktige sikkerhets- og bruksanvisninger for DCB105 batteriladeren.

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batteripakker. Andre typer batterier kan overoppvarmes og sprekke og føre til personskader og materielle skader. Ikke forsøk å lade opp ikke-ladbare batterier.

FORSIKTIG: Bam må holdes under oppsyn, sørg for at de ikke leker med apparatet.

MERK: Under visse omstendigheter, när laderen er tilkoplet strømtilførselen, kan laderen kortsluttes av fremmedlegemer. Fremmedlegemer av ledende art som, men ikke begrenset til, slipestøv, metallspon, aluminiumsfolie, og enhver oppbygging av metallpartikler skal ikke komme inn i laderens hulrom. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.

• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk stot.

• Ikke utsett laderen for regn eller snø.

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke träkkes på, snubles i eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ved bruk av en lader utendørs, sørg alltid for tørr plassering og bruk en skjøteledning som passer for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk stot.
• Ikke blokker ventilasjonsåpningene på laderen. Ventilasjonsåpningene er plassert på toppen og sidene av laderen. Plasser laderen et sted unna varmekilder.
• Ikke bruk lader med skadet ledning eller kontakt — bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk stot eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsok på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

Laderen DCB105 kan bruke 10,8 V, 14,4 V og 18 V Li-Ion (DCB121, DCB123, DCB140, DCB141, DCB142, DCB180, DCB181 og DCB182) batteripakker.

Denne laderen trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Ladeprosedyre (fi g. 3)

1. Plugg inn laderen i en passende 230 V stikkontakt för du setter inn batteripakken.

2. Sett batteripakken (j) i laderen, pass på at pakken sitter godt i laderen. Det røde (lade) lyset blinker kontinuerlig som indikasjon på at ladeprossessen er startet.

3. Når ladingen er ferdig, indikeres dette ved at det røde lyset står på kontinuerlig. Pakken er fullt ladet, og kan brukes nå eller bli igjen i laderen.

MERK: For å sikre maksimum ytelse og levetid på Li-lon batterier, lad batteriet helt opp før første gangs bruk.

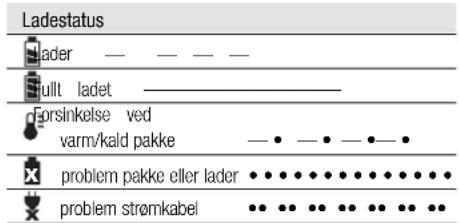

Ladeprosess

Se tabellen under for ladestatus på batteripakken.

Ladestatus lader — — — — full ladet ____ Forsinkelse ved varm/kald pakke — • — • — •— • problem pakke eller lader • • • • • • • • • • • • • • problem strømkabel •• •• •• •• •• •• ••

Denne laderen vil ikke lade en feilaktig batteripakke. Laderen vil indikere feilaktig batteripakke ved at den ikke lyser, eller ved å indikere blinkemønster for problem pakke eller lader.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Forsinkelse for varm/kald pakke

Når laderen registrerer at batteriet er for varmt eller for kaldt, starter den automatisk en forsinkelse ved varm/kald pakke, og utsetter ladingen til batteriet har nädd en passende temperatur. Laderen kobler deretter automatisk til lademodus. Denne funksjonen sikrer maksimal levetid for batteriet.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av när det elektroniske beskyttelsessystemet aktiveres. Hvis dette oppstår, må Li-lon-batteriet settes i laderen til det er fulladet.

En kald batteripakke vil lade med omtrent halve hastighetene av en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

NORSK

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

• Ikke lad eller bruk batteripakken i eksplusive omgivelser, slik som i nærheten av brennbare væsker, gasser eller støv. Innsetting eller uttak av batteripakken kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
• Lad batteripakkene kun i egnede DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 °C (105 °F) (som utenfor skur eller metallbygg på sommeren).
• For best resultat, pass på at batteripakken er helt oppladet för bruk.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

TIG: Legg verktøyet på siden på et stabiit underlag hvor det ikke utgjør noen fare for snubling eller velting. Noen verktøy med store batteripakker står oppreist på batteripakken, men kan lett slås over ende.

SPESIELLE SIKKERHETSINSTRUKSJONER FOR LITIUM ION (Li-Ion)

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Sok medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gnister eller flammer.

Batteripakke

BATTERITYPE

DCD733 drives av 14,4 volt batteripakker. DCB140, DCB141 eller DCB142 batteripakker kan brukes. Se Tekniske data for mer informasjon.

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bor batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen för bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne håndboken, viser merkene på laderen og batteriet følgende piktogrammer:

Ikke undersøk med strømførende gjenstander.

Bruk bare DEWALT batteripakker, andre kan sprekke og forårsake personskader og skader på materiell.

Ikke utsett for vann.

Deponer batteripakken på miljøvennlig vis.

Ikke brenn batteripakken.

Lader opp Li-lon batteripakker.

Se Tekniske data for ladetid.

Kun for innendørs bruk.

Pakkens innhold

Pakken inneholder:

1 Batteridrill/skrutrekker

1 Beltekrok

1 Lader

1 Li-Ion batteripakke (C1-modellene)

2 Li-Ion batteripakker (C2-modellene)

3 Li-Ion batteripakker (C3-modellene)

1 Settboks
1 Instruksjonshåndbok
1 Sammenstillingstegning

MERK: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller.

• Se etter skader på verktoyet, deler eller tilbehør som kan ha oppstått under transport.
• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (fi g. 1)

SEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader.

a. Avtrekker-bryter
b. Fremover/bakover kontrollknapp
c. Momentjusteringskrage
d. Gir-skifter
e. Hovedhåndtak

f. Nøkkelløs chuck
g. Beltekrok
h. Monteringsskrue

i. Festeknapp for batteriet
j. Batteripakke

TILTENKT BRUK

Din drill/skrutrekker/meiselhammer er konstruert for profesjonell boring, slagboring og skrutrekking.

Disse boremaskinene/skrutrekkerne/slagborene er profesjonelle elektroverktøy.

IKKE la barn komme i kontakt med verktöyet. Uerfarne operatører trenger tilsyn när de bruker dette verktöyet.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sorg også for at spenningen på laderen sarnsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN 60335; det trengs derfor ikke noen jordledning.

NORSK

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se tekniske data). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

ADVARSEL: Alltid fjern batteripakken før montering og justering. Alltid slå av verktøyet før du setter inn eller tar ut batteripakken.

ADVARSEL: Bruk kun DEWALT batteripakker og ladere.

Sette inn og ta av batteripakke på verktøyet (fi g. 2)

1. Rett inn batteripakken (j) mot skinnene i håndtaket (fig. 2).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

FOR Å FJERNE BATTERIPAKKEN FRA VERKTÖYET

1. Trykk batteriets festeknapp (i) og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Avtrekksbryter for variabel hastighet (fi g. 1)

For å bruke verktøyet, klem avtrekksbryteren (a). For å slå av verktøyet, slipp avtrekksbryteren. Verktøyet er utstyrt med en brems. Chucken stopper så fort avtrekksbryteren slippes helt.

MERK: Kontinuerlig bruk ved variabel hastighet anbefales ikke. Det kan skade bryteren og bør unngås.

Fremover/bakover kontrollknapp (fi g. 1, 6)

En fremover/bakover kontrollknapp (b) bestemmer verktøyets retning, og fungerer også som en låseknapp.

For å velge rotasjon fremover, slipp avtrekksbryteren og trykk fremover/bakover kontrollknappen mot høyresiden av verktøyet.

For å velge bakover, trykk fremover/bakover kontrollknappen mot venstresiden av verktöyet. Når kontrollknappen står i midten er verktöyet låst. Når du skifter kontrollknappens posisjon, påse at avtrekksbryteren er sluppet.

MERK: Første gang verktøyet kjøres etter endring av rotasjonsretning kan det hende at du hører en klikk ved oppstart. Dette er normalt og er ikke et tegn på et problem.

Momentjusteringskrage (fi g. 1, 5)

Kragen på dette verktøyet har 15 posisjoner for justeringen av momentet, slik at det passer skruestørrelsen og materialet i arbeidsstykket. For justering av moment, se Skrutrekkeroperasjon.

Velg drillemodus eller moment ved å innrette symbolet eller nummeret på kragen (c) med indikatoren (k) på huset.

To-trinns gir (fi g. 1, 7)

To-trinns muligheten lar deg skifte gir på bor/trekker for større fleksibilitet.

1. For å velge hastighet 1 (stort moment), slå av verktøyet og la det stoppe. Skyv girskifteren (d) forover (mot chucken).
2. For å velge hastighet 2 (lavt moment), slå av verktøyet og la det stoppe. Skyv girskifteren bakover (bort fra chucken).

MERK: Ikke skift gir når verktøyet er i gang. La alltid boremaskinen stoppe helt før du skifter gir. Dersom du har problemer med å skifte gir, pass på at to-trinns girskifter er skjøvet enten helt forover eller helt bakover.

Nøkkelfri en-hylse chuck (fi g. 4)

SEL: Ikke forsok å stramme drill-bits (eller annet tilbehør) ved å gripe rundt fronten av chucken og deretter slå på verktøyet. Det kan føre til skader på chucken og til personskader. Lås alltid avtrekkerbryteren og koble verktøyet fra strømmen när du skifter tilbehør.

ADVARSEL: Pass alltid på at biten sitter godt før du starter verktøyet. En løs bit kan kastes ut av verktøyet og føre til personskader.

Verktøyet har en nøkkelløs chuck (f) med en roterende hylse for en-hånds betjening av chucken. For å sette inn en drill-bit eller annet tilbehør, følg disse trinnene.

1. Slå av verktøyet og koble verktøyet fra strømmen.
2. Grip bakre hylse på chucken med en hånd og bruk den andre hånden for å sikre verktoyet. Roter hylsen mot klokka så langt at den tar i mot det ønskede tilbehøret.
3. Sett inn tilbehøret omtrent 19 mm (3/4") inn i chucken og stram godt ved å rotere chuckhylsen med klokka med en hånd mens du holder verktøyet med andre hånden. Verktøyet eer utstyrt med en automatisk spindellåsmekanisme. Dette lar deg åpne og lukke chucken med en hånd.

Pass på å stramme chucken med en hånd på chuckhylsen mens den andre hånden holder verktöyet så hardt som mulig.

For å løsne tilbehøret, gjenta trinn 1 og 2 over.

Beltekrok (fi g. 1)

ADVARSEL: For å redusere risikoen for alvorlig personskade, må man IKKE henge verktøy over hodet eller henge gjenstander i beltekroken. Heng verktøyets beltekrok KUN i et arbeidsbelte.

ADVARSEL: For å redusere faren for alvorlig personskade, må du sørge for at skruen (h) som holder beltekroken er sikker.

Beltekroken (g) kan festes på en hvilken som helst side av verktøyet for å tilpasses venstre- eller høyrehendte brukere. Hvis kroken ikke er ønskelig å bruke i det hele tatt, kan den tas av verktøyet.

For å fjeme beltekroken, tar du ut skruen (h) som holder beltekroken på plass. Monter deretter igjen på motsatt side.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

Korrekt plassering av hendene (fi g. 1, 8)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Korrekt plassering av hendene krever en hånd på toppen av drillen som vist, med den andre hånden på hovedhåndtaket (e).

Boreoperasjon (fi g. 5, 7)

ADVARSEL: Risikoen for alvorlig

personskade kan reduseres ved å slå av verktøyet samt koble fra strømkilden før det utføres justeringer eller monteringer/ demonteringer av tilbehor eller ekstrautstyr.

ADVARSEL: Slik at en kan redusere risikoen for personlig skade, påse at arbeidsstykket ALLTID er ankret eller klemt godt fast. Hvis det bores i tynt materiale, bruk en "sikkerhets" blokk av tre som vil hjelpe til å forhindre skader på materialet.

1. Velg ønsket hastighet/momentområde med girbryteren (d) for å matche hastigheten og momentet til den planlagte operasjonen.
2. For TRE, bruk spiralbor, flatbor, power-spiralbor eller hullsag. For METALL, bruk bits av høyhastighets stålspiralbor eller hullsag. Bruk skjærevæske når du borer i metall. Unntakene er støpejern og messing, som skal bores tört.
3. Trykk alltid på boret etter en rett linje. Bruk nok trykk til å holde boret i gang, men ikke trykk så hardt at du kveler motoren eller brekker av boret.
4. Hold verktoyet godt med begge hendene for å kontrollere vrideeffekten av boremaskinen.

NORSK

ADVARSEL: Boremaskinen kan kveles hvis den blir overbelastet og dette kan forårsake en plutselig vridning. Alltid forvent en kveling. Ta godt tak i boremaskinen for å kontrollere vridningen samt det å unngå skade.

1. HVIS BOREMASKINEN KVELES er det vanligvis fordi den er overbelastet eller blir feilaktig brukt. FRIGJ∅R AVTREKKEREN ∅YEBLIKKELIG og fjern boret bort fra arbeidet samt fastsett årsaken for kveling. IKKE TRYKK AVTREKKEREN PÅ OG AV I ET FORS∅K PÅ å STARTE ET KVELET BOR — DETTE KAN SKADE BOREMASKINEN.
2. For å minske kveling eller det at boret bryter seg gjennom materialet, reduser trykket på boret og gradvis press boret gjennom den siste brokdelen av hullet.
3. Hold motoren gående mens du drar boret ut av et boret hullet. Dette vil være til hjelp til slik at det ikke setter seg fast.
4. Ved bruk av boremaskiner med vekslende hastighet er det ikke nødvendig å lage til noe merke på forhånd der hvor det skal bores. Bruk sakte hastighet ved start på hullet og akselererer så ved å klemme avtrekkeren hardere ettersom hullet blir dypt nok til å bore uten at boret spretter ut.

Skrutrekkeroperasjon (fi g. 5, 7)

1. Velg det ønskede hastighet/dreiningsmomentomfanget ved bruk av dobbeltgirvelgeren for å tilpasse hastigheten og dreiningsmomentet til den planlagte operasjonen.
2. Drei kraven (c), som justerer dreiningsmomentet, til den onskede posisjonen. Lavere tall indikerer lavere dreiningsmomentinnstillinger; hoyere tall indikerer høyere dreiningsmomentinnstillinger.
3. Innstill det ønskede festetilbehøret i kjoksen på samme måte som et hvilket som helst bor.
4. Foreta gjerne en test på noen rester eller usatte steder for å bestemme den riktige posisjonen for koplingskraven.
5. Start alltid med lavere dreiningsmomentinnstillinger for så å gå opp til høyere dreiningsmomentinnstillinger slik at skader på arbeidet eller festeanordningen unngås.

VEDLIKEHOLD

Elektriske verktøy fra DEWALT er laget for lang tids bruk med minimalt vedlikehold. Kontinuerlig tilfredsstillende funksjonalitet er betinget av riktig behandling og regelmessig rengjøring.

SEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie. Det er ingen deler inne i den som kan vedlikeholdes.

Smøring

Dette elektriske verktøyet trenger ikke smøring.

Rengjøring

ADVARSEL: Blås smuss og stov ut av verktøyhuset med tør luft så ofte som du ser at smuss legger seg i og rundt lufteåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske när du utfører denne prosedyren.

ADVARSEL: Aldri bruk oppløsningsmidler eller andre sterke kjemikalier for rengjøring av ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene brukt i disse delene. Bruk en klut fuktet kun med vann og mild såpe. Pass på at det aldri kommer væske inn i verktøyet. Legg aldri noen av verktoydelene i vann.

RENGJ∅RINGSINSTRUKSJONER FOR LADER

ADVARSEL: Fare for elektrisk stot. Frakople laderen fra vekselstromkontakten för rengjøring. Smuss og fett kan fjernes fra ekstenoret av laderen ved bruk av en klut eller myk ikke-metallisk børste. Ikke bruk vann eller andre rengjøringsmidler.

NORSK

Ekstrautstyr

ADVARSEL: Siden tilbehor som ikke leveres av DEWALT ikke er testet med dette produktet, kan det være farlig å bruke slikt tilbehor. Reduser risikoen for personskade ved å kun bruke tilbehor som anbefales av DEWALT sammen med dette produktet.

Ta kontakt med en forhandler for informasjon om ekstrautstyr.

Miljøvern

Separat innsamling. Dette produktet skal ikke kastes sammen med vanlig husholdningsavfall.

Separat innsamling av brukte produkter og pakkematerialer gjør det mulig å gjenvinne materialer og bruke dem på nytt. Gjenbruk av gjenvunne materialer reduserer forurensning og etterspørselen etter råvarer.

Lokale forskrifter kan inneholde bestemmelser om separat innsamling av elektriske produkter fra hjemmet, ved søppelfyllinger eller hos forhandleren när du kjøper et nytt produkt.

DEWALT har et anlegg for innsamling og gjenvinning av DEWALT-produkter som ikke kan brukes lenger. Send produktet til et autorisert servicesenter som kan samle inn produkter på dine vegne og anvende denne tjenesten.

Finn nærmeste autoriserte servicesenter ved å ta kontakt med nærmeste DEWALT-kontor på adressen som er oppfort i denne brukerhåndboken. Du finner også en liste over autoriserte servicesentre for DEWALT og utforlig informasjon om service og kontaktpersoner på Internett på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

GARANTI

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
• Kvittering fremvises.
• Produktet returneres komplett med alle originale komponenter.

Dersom du har et krav, kontakt forhandleren eller finn nærmeste autoriserte DEWALT reparatør i DEWALT katalogen, eller kontakt ditt DEWALT kontor på adressen som angitt i denne bruksanvisningen. En liste av autoriserte DEWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.

BERBEQUIM/APARAFUSADOR SEM FIOS DCD733

Parabéns!

Problem med paket eller laddare.

Problem med strömledning.
