Merke	Solo
Modell	4712 SP-A
Produkttype	Bensindrevet gressklipper
Tiltenkt bruk	Private plener, tørt gress
Drivstoff	Blyfri bensin
Tankkapasitet	I henhold til produsentens anbefalinger for motoren
Motorolje	Omtrent 0,6 L, i henhold til produsentens anbefalinger for motoren
Klippetyper	Klipping med oppsamler, sideutkast, flising (kit som tilbehør)
Justering av klippehøyde	Sentral, per aksel eller individuell avhengig av modell
Start	Manuell (wire) eller elektrisk (valgfritt)
Transmisjon	Hjul (valgfritt) eller Vario (valgfritt)
Knivkobling	Valgfritt
Sikkerhet	Sikkerhetsbøyle, avvisningsklaff, motorstopp
Vedlikehold	Oljeskift, luftfilter, tennplugg, sliping/utskifting av kniv
Rengjøring	Etter hver bruk, ikke bruk vannstråle
Oppbevaring	Tørt sted, frostfritt, tøm bensin ved langtidslagring
Startbatteri (valgfritt)	Vedlikeholdsfritt, original lader medfølger, ladetid ca. 36 timer
Reparasjoner	Autorisert serviceverksted eller godkjent spesialistbedrift
Garanti	Lovbestemt garanti i henhold til kjøpsland, utelukker normal slitasje og motor
Samsvar	CE (se monteringsanvisningen)
Helning for vedlikehold	Forgasser/luftfilter oppover, tennplugg oppover avhengig av motor
Bruksanvisningens lengde	400 sider (PDF)

Ofte stilte spørsmål - 4712 SP-A SOLO

Hvordan starter jeg Solo 4712 SP-A gressklipperen?

Sørg for at tanken inneholder blyfri bensin. Sett gassspaken til "Start" (hvis til stede) eller bruk choken. Trekk sikkerhetsbøylen mot styret og hold den. Trekk raskt i startsnoren og la den rulle seg sakte inn. For elektrisk start (valgfritt), vri tenningsnøkkelen etter å ha aktivert sikkerhetsbøylen.

Hvordan justerer jeg klippehøyden?

Slå av motoren og vent til kniven har stoppet helt. Bruk sentraljustering, per aksel eller individuell justering avhengig av modell. Sørg for at alle hjulene er på samme høyde. Juster aldri klippehøyden mens motoren går.

Hvilken olje skal jeg bruke og hvordan tapper jeg den?

Bruk motorolje anbefalt av produsenten (ca. 0,6 L). For tapping, plasser en oppsamlingsbeholder under påfyllingsåpningen, vipp gressklipperen med tennpluggen opp, fjern oljelokket og la oljen renne ut. Avhend brukt olje på et gjenvinningssenter.

Hvordan vedlikeholder jeg klippekniven?

Kontroller kniven regelmessig for skader eller slitasje. Få kniven slipt eller skiftet av et autorisert serviceverksted eller spesialist. Kniver må balanseres for å unngå vibrasjoner. Bruk hansker under arbeid.

Hvordan bruker jeg gressoppsamleren?

Slå av motoren og vent til kniven har stoppet. Løft avvisningsklaffen og heng oppsamleren på festene. Nivåindikatoren (avhengig av modell) viser når den er full. For å tømme, løft klaffen, løsne oppsamleren og tøm den.

Hvordan installerer jeg fliskitet?

Slå av motoren og vent til kniven har stoppet. Fjern gressoppsamleren, løft avvisningsklaffen og sett fliskitet inn i utkaståpningen til det låser. Bruk kun hvis kitet klikker på plass.

Hva gjør jeg ved motorproblemer?

Kontroller bensinnivået, gasspakenes posisjon, tennpluggen, luftfilteret og klippekniven (må kunne bevege seg fritt). For elektriske modeller, lad batteriet. Se feilsøkingstabellen i bruksanvisningen.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm bensintanken, fjern tennplugghetten, rengjør apparatet, brett styret for å spare plass. Oppbevar på et tørt, frostfritt sted. Lad startbatteriet (valgfritt) av og til.

Hvilke sikkerhetsinnretninger finnes?

Gressklipperen er utstyrt med en sikkerhetsbøyle som stopper kniven (og motoren avhengig av modell) hvis den slippes. En avvisningsklaff beskytter mot utkast. Deaktiver aldri disse sikkerhetsfunksjonene. Les sikkerhetsinstruksjonene før bruk.

Hvordan får jeg tak i reservedeler?

Bruk kun originale deler. Kontakt et autorisert serviceverksted eller forhandleren din. Garantien bortfaller ved bruk av ikke-godkjente deler. Slitedeler er listet på reservedelskartet.

BRUKSANVISNING 4712 SP-A SOLO

Særlige anvisninger for bedre forståelse og håndtering.

Vedligeholdelse og service....214

Opbevaring....215

Reparation 215

Bortskaffelse....215

EF-overensstemmelseserklæring....217

Produktbeskrivelse

Maskine med knivkobling:

NB! Fare for strømstød.

Sørg altid for at stå sikkert

Maskine med knivkobling

Knivkobling

Til

Fra

Vedligeholdelse og service

Pas på - risiko for personskade!

Hjuldrevets drev er vedligeholdelsesfrit.

Opbevaring

Forsigtig! - Fare for eksplosion!

Kun servicesteder og autoriserede specialfirmaer må udføre reparationer.

Bortskaffelse

EF-overensstemmelseserklæring

Maskiner med knivkoppling:

Påfyllning av bensin

Påfyllning av motorolja

Maskin med knivkoppling

Knivkoppling På

Av

Lutning av gräsklippare

Slipning / utbyte av kniv

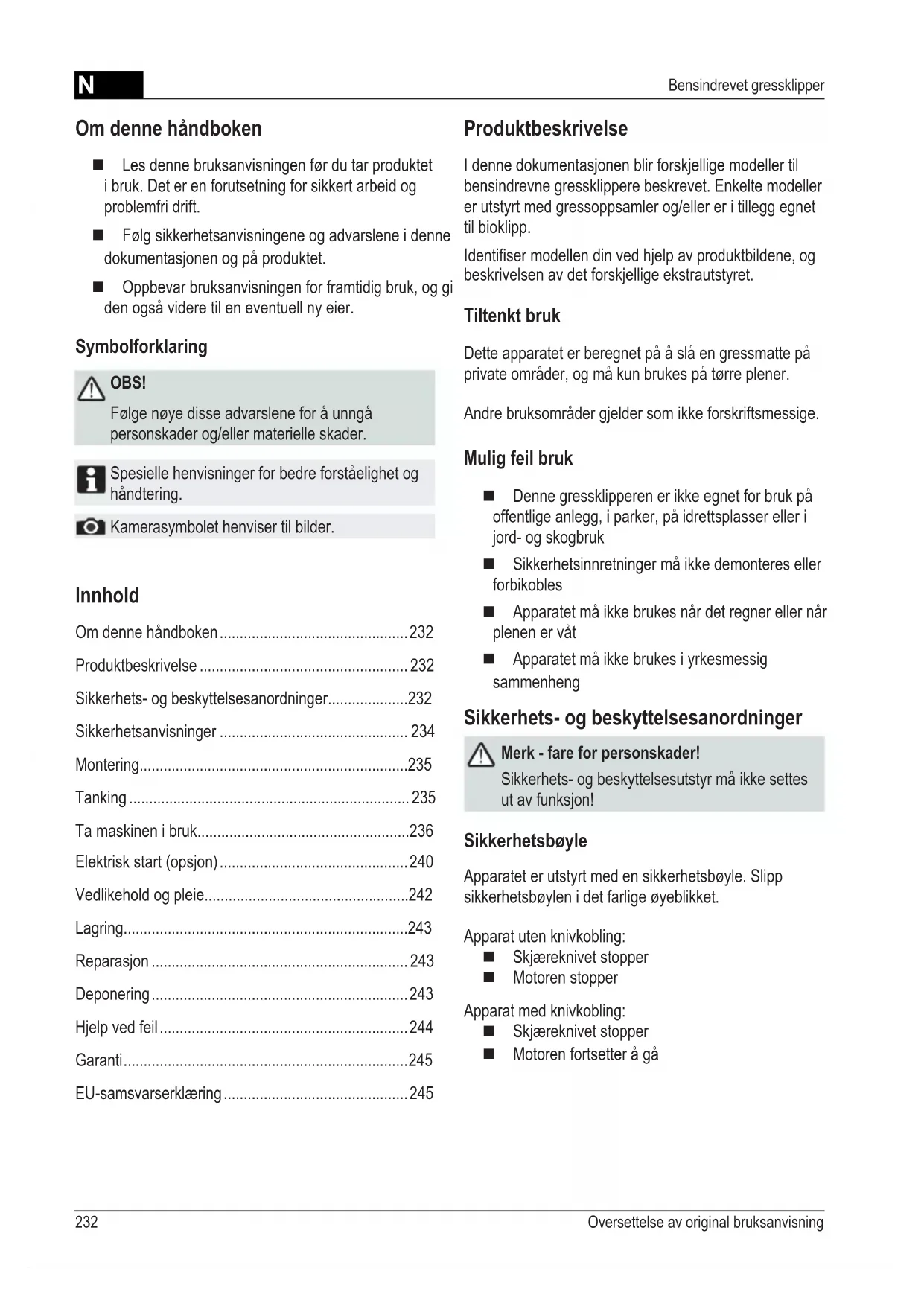

■ Les denne bruksanvisningen før du tar produktet i bruk. Det er en forutsetning for sikkert arbeid og problemfri drift.
Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.
■ Oppbevar bruksanvisningen for framtidig bruk, og gi den også videre til en eventuell ny eier.

Symbolforklaring

OBS!

Følge nøye disse advarslene for å unngå personskader og/eller materielle skader.

Om denne håndboken....232

Produktbeskrivelse 232

Sikkerhets- og beskyttelsesanordninger....232

Elektrisk start (opsjon) 240

Vedlikehold og pleie....242

Lagring....243

Reparasjon 243

Deponering....243

Hjelp ved feil 244

Garanti....245

EU-samsvarserklæring 245

Produktbeskrivelse

I denne dokumentasjonen blir forskjellige modeller til bensindrevne gressklippere beskrevet. Enkelte modeller er utstyrt med gressoppsamler og/eller er i tillegg egnet til bioklipp.

Identifiser modellen din ved hjelp av produktbildene, og beskrivelsen av det forskjellige ekstrautstyret.

Tiltenkt bruk

Dette apparatet er beregnet på å slå en gressmatte på private områder, og må kun brukes på tørre plener.

Andre bruksområder gjelder som ikke forskriftsmessige.

Mulig feil bruk

Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, på idrettsplasser eller i jord- og skogbruk
■ Sikkerhetsinnretninger må ikke demonteres eller forbikobles
■ Apparatet må ikke brukes når det regner eller når plenen er våt
■ Apparatet må ikke brukes i yrkesmessig sammenheng

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon!

Sikkerhetsbøyle

Apparatet er utstyrt med en sikkerhetsbøyle. Slipp sikkerhetsbøylen i det farlige øyeblikket.

Apparat uten knivkobling:

■ Skjæreknivet stopper
■ Motoren stopper

Apparat med knivkobling:

■ Skjæreknivet stopper
■ Motoren fortsetter å gå

Beskyttelsesdeksel

Beskyttelsesdekslet beskytter mot deler som slynges ut.

1 Startsnor 9 Justering av klippehøyde*
2 Start, Stopp* 10 Knivkobling*
3 Hjuldrev* 11 Vario-gir*
4 Sikkerhetsbøyle 12 Bruksanvisning
5 Ergonomisk høydejustering* 13 Utkasterinnsats*
6 Fyllenivåindikering* 14 Deksel*
7 Beskyttelsesdeksel* 15 Bioklippesett*
8 Gressoppsamler* * avhengig av utrustning

Symboler på maskinen

	Obs!Må håndteres forsiktig.		Før arbeid på skjæreenheten, må man trekke ut tennplugghetten.
	Les bruksanvisningen før maskinen tas i bruk! Løsne i
	Sørg for at det ikke finnes andre personer i nærhe-ten!		Koble inn hjuldriften.
	Hold hender og føtter borte fra skjæreenheten!		Gasspak Start / Stopp.
	Hold avstand til fareområdet.

Tilleggssymboler på apparater med elektrisk start

Obs! Fare på grunn av strømstøt.

Hold tilkoblingsledningen unna skjæreknivene.

Apparatet skal alltid kobles fra strømmen før vedlikeholdsarbeid eller hvis kabelen er skadet.

Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon!

Maskiner som er fylt med drivstoff skal ikke oppbevares inne i bygninger hvor bensindampen kan komme i kontakt med åpen flamme eller gnister!

Hold området rundt motor, eksos, batterikasse og drivstofftank fritt for gress, bensin og olje.

■ Sørg for at det ikke finnes andre personer i nærheten

Den som kjører maskinen eller brukeren er ansvarlig for ulykker knyttet til andre personer og deres eiendom

■ Barn eller andre som ikke kjenner bruksanvisningen må ikke bruke apparatet
■ Følg lokale bestemmelser vedrørende minimumsalder for den som bruker maskinen
■ Maskinen må ikke benyttes under innflytelse av alkohol, narkotika eller medikamenter
■ Bruk hensiktsmessige arbeidsklær

Langbukser
Stødig og sklisikkert skotøy
Hørselvern

■ Ved arbeid i skråninger

Pass alltid på å stå støtt
- Klipp alltid på tvers av skråningen, aldri oppover eller nedover

Ikke klipp i skråninger som har brattere stigning enn 20°

■ Arbeid kun när det er tilstrekkelig dagslys eller kunstig belysning
■ Hold kroppen, armer og bein unna skjæreenheten
■ Overhold bestemmelser for driftstid som gjelder i landet
■ Et apparat som er klart til bruk må ikke stå uten tilsyn
■ Man må kun bruke skarpe skjærekniver
■ Bruk aldri apparatet med skadede beskyttelsesinnretninger / beskyttelsesgittere
■ Bruk aldri apparatet uten at beskyttelsesinnretningene er fullstendig montert (f.eks.: Beskyttelsesdeksel, gressfangerinnretninger)
- Kontroller hver gang før bruk om apparatet er skadet, bytt skadede deler før det brukes på nytt
■ Slå av motoren, vent til gressklipperen står stille og trekk ut tennplugghetten

Når man forlater apparatet
Når det har oppstått feil
Før man løsner blokkeringer
Før man fjerner tilstoppinger
Etter kontakt med fremmedlegemer

Let etter skader på gressklipperen, og utfør nødvendige reparasjoner før du starter gressklipperen på nytt og begynner å slå gress.

■ Plugg på tennplugghetten og start motoren

Etter utbedring av feil (se Feiltabell) og kontroll av apparatet
Etter rengjøring av apparatet

■ Kontroller terrenget som skal klippes nøye, og fjern alle fremmedlegemer
Vær spesielt oppmerksom när du snur gressklipperen eller hvis du drar gresklipperen mot deg
■ Ikke slå over hindringer (f.eks. greiner, trerøtter)
■ Fjern klippet gress kun när motoren er av
■ Slå av motor / skjærekniv når man krysser annen flate enn den som skal klippes

■ Løft eller bær aldri maskinen mens motoren går
■ Ikke spis eller drikk mens du fyller bensin eller motorolje
■ Ikke pust inn bensindamp

Montering

Følg vedlagte montasjeveiledning.

Advarsel!

Maskinen må ikke brukes før den er fullstendig montert.

Tanking

Følg alltid bruksanvisningen som følger med fra motorprodusenten.

Driftsmidler

■ Oppbevar bensin og olje kun i beholdere som er beregnet til dette
■ Fyll eller tøm bensin og olje kun når motoren er kald utendørs
■ Ikke fyll bensin eller olje mens motoren går
■ Ikke fyll for mye på tanken (bensin utvider seg)
■ Ikke røyk under tankingen
■ Tanklokket må ikke åpnes mens motoren går eller mens motoren er varm
■ Bytt skadet tank eller tanklokk
■ Lukk alltid tanklokket skikkelig
■ Ved bensinsøl:
Ikke start motoren
■ Unngå å forsøke å slå på tenningen
Rengjør maskinen
■ Hvis det har lekket motorolje:
Ikke start motoren
Sug opp motorolje som har lekket ut med oljebindemiddel eller filler og deponer det forskriftsmessig
Rengjør maskinen

Spillolje må ikke:

■ kastes sammen med husholdningsavfall
■ tømmes i kloakknettet, avløpssystemet eller bakken

Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice.

Fylle bensin

1. Skru av tanklokket, legg det på et rent sted.
2. Bruk trakt när du fyller bensin.
3. Lukk tankfylleåpningen skikkelig og rengjør.

Fylle motorolje

1. Skru av oljepåfyllingsdekslet, legg dekslet på et rent sted.
2. Bruk trakt när du fyller olje.
3. Sett på dekslet oljepåfyllingsåpningen skikkelig og rengjør.

Ta maskinen i bruk

Advarsel!

Apparatet må ikke brukes hvis skjæreenheten eller festedelene er skadet eller slitt! Foreta en visuell kontroll før hver igangsetting.

Kamerasymbolet på de følgende sidene henviser til illustrasjonene, side 4–7.

Stille inn klippehøyden

Klippehøyden må kun justeres når motoren er avslått og skjærekniven står stille.

• Still alltid inn alle hjulene på samme klippehøyde.
• Justering av klippehøyden er avhengig av modell.

Sentraljustering (C)

1. Hold knappen til sentralhøydejusteringen inne (c/1).

For kortere plen, trykk håndtaket til sentralhøydejusteringen ned (1/2)
For lengre plen, trekk håndtaket til sentralhøydejusteringen oppover (€1/2)
Trinnet til sentralhøydejusteringen indikeres (€/3)

1. Slipp knappen i ønsket klippehøyde.

Akseljustering eller sentraljustering (☐, 3)

1. Trykk spaken for å låse opp til siden og hold den der.
2. Skyv spaken mot venstre eller høyre til ønsket klippehøyde.
3. La spaken gå i lås.
4. Pass på at alle hjulene har samme hvileposisjon.

Hurtigjustering av enkelthjul eller akseljusering (c)

1. Trykk spaken for å låse opp til siden og hold den der.
2. Skyv spaken mot venstre eller høyre til ønsket klippehøyde.
3. La spaken gå i lås.
4. Pass på at alle hjulene har samme hvileposisjon.

Justering av enkelthjul (☐)

1. Løsne hjulskruen.
2. Stikk hjulskruen inn i hullet for ønsket klippehøyde.
3. Trekk til hjulskruen.
4. Pass på at alle hjulene har samme hullposisjon.

Justering av sentralaksel (6)

1. Legg begge tomlene på endene av akselen.
2. Legg fingeren under klippehuset.
3. Trekk akselen med begge tomlene ut av hakket for klippehøyden som har vært brukt til nå.
4. Trekk akselen med begge tomlene foran det ønskede hakket for klippehøyden og la den gå i lås.
5. Pass på at alle hjulene har samme hvileposisjon.

Klipping med gressoppsamler

Gressoppsamleren må kun tas av og settes på när motoren er slått av og skjæreniven står stille.

1. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen (8).

Fyllenivåindikering

På grunn av luftstrømmen under klippingen blir fyllenivåindikeringen trykket oppover (cfa).

Hvis gressoppsamleren er full, ligger fyllenivåindikeringen på oppsamleren (Gb). Gressoppsamleren må tømmes.

Tømme gressoppsamleren

1. Løft opp Beskyttelsesdeksel.
2. Ta ut gressoppsamleren, og løft den ut bakover (☐).
3. Tøm gressoppsamleren.
4. Løft Beskyttelsesdeksel og heng gressoppsamleren inn i holderen igjen (☐).

Klipping uten gressoppsamler

Advarsel!

Klipp uten gressoppsamler kun när dreiefjæren til Beskyttelsesdeksel fungerer.

Fjærkraften holder beskyttelsesdeksel på gressklipperhuset. Gresset som er klippet blir kastet ut bakover under.

Bioklipping med biokloppesett (opsjon)

Ved bioklipping blir ikke gresset som klippes samlet opp, men det blir liggende igjen på plenen. Bioklipping beskytter bakken mot uttørking, og forsyner den med næringsstoffer.

Man får det beste resultatet med regelmessig klippehøyde på ca. 2 cm. Bare ungt gress med mykt bladvev råtner fort.

■ Gresshøyde før bioklipping: Maks. 8 cm
■ Gresshøyde etter bioklipping: Min. 4 cm

Sette inn bioklippesettet

Bioklippesettet må kun settes inn eller tas ut når motoren er avslått og skjærekniven står stille.

1. Ta av gressoppsamleren ( 6)
2. Løft opp Beskyttelsesdeksel og sett bioklippesettet inn i utkastsjakten (ræ). Låsen må gå i lås.

Sideutkastet må kun tas av og settes på når motoren er slått av og skjærekniven står stille.

Sette inn sideutkast

1. Ta av gressoppsamleren og sett inn bioklippesettet.
2. Slå opp dekslet for sideutkastet og hold det fast (c1/1).
3. Sett inn sideutkastkanal (14/2).
4. Lukk dekslet sakte. Dekslet sikrer at sideutkastkanalen ikke faller ut.

Fjerne sideutkast

1. Slå opp dekslet for sideutkastet og hold det fast (C1/1).
2. Ta av sideutkastet og lukk dekslet ( 1/2).

Stille inn høyde på håndtak (opsjon)

Knappjustering

1. Hold begge knappene på styreoverdelen inntrykt, og still inn ønsket posisjon (€12/1).
2. Slipp knappene slik at styreoverdelen går i lås.

Justering av klemme

1. Hold holmen fast og løsne begge klemmene (2/2).
2. Sett holmen i ønsket stilling.
3. Lukk klemmene.

Starte motoren

Advarsel - Fare for forgiftning!!

Gressoppsamler
Beskyttelsesdeksel
bioklippesettet

■ Pass på at du har tilstrekkelig avstand fra føttene til skjæreverktøyet

Posisjonstegn på apparatet:

Choke*På Av
Gasskontroll*Start Stopp
Gasskontroll med choke*
Vario-gir*Hurtig Sakte
Knivkobling*På Av

* avhengig av utrustning

Manuell start

uten gasskontroll, med choke

ChokePå Av

1. Still choken til stilling 1 (10/1).
2. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) – Sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (18).
4. Når motoren er oppvarmet (ca. 15–20 sekunder) setter du choken i posisjon 2 (c13/2).

1. Trykk 3x på primerknappen med ca. 2 sekunders mellomrom (16). Ved temperaturer under 10 °C trykker du 5x på primerknappen.
2. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (147) – Sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (18).

1. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (17) – Sikkerhetsbøylen går ikke i lås.
2. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (18).

1. Still gasspaken i posisjon (14(9)).
2. Trekk sikkerhetsbøylen mot styreoverdelen og hold den fast (17) – Sikkerhetsbøylen går ikke i lås.
3. Trekk startsnoren jevnt ut og deretter lar du den rulle sakte på igjen (8).
4. Når motoren er oppvarmet (ca. 15–20 sekunder), stiller du gasspaken i en posisjon mellom og (14/2).

med gasspak, uten primer/choke

Gasspak Start

Stopp

1. Sett gasspaken i posisjon 📋 (20/1).

2. Trekk sikkerhetsbøylen mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen går ikke i lås.

3. Trekk startsnoren jevnt ut, og la den deretter rulle sakte på igjen (18).

4. Når motoren er oppvarmet (ca. 15–20 sekunder) stiller du gasspaken i en posisjon mellom og (0).

1. Still gasspaken i posisjon (201).
2. Trykk 3x på primerknappen med ca. 2 sekunders mellomrom (16). Ved temperaturer under 10 °C trykker du 5x på primerknappen.
3. Trekk sikkerhetsspaken mot styreoverdelen og hold den fast (17) - Sikkerhetsbøylen går ikke i lås.
4. Trekk startsnoren jevnt ut og la den deretter rulle sakte på igjen (18).
5. Straks motoren starter, stiller du gasspaken for ønsket motorturtall i en posisjon mellom og (20).

Elektrisk start (opsjon)

1. Still gasspaken i posisjon "START" ( 13/1).
2. Trykk 3x på primerknappen med ca. 2 sekunders mellomrom (6). Ved temperaturer under 10 °C trykker du 5x på primerknappen.
3. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (67) – Sikkerhetsbøylen går ikke i lås.
4. Vri tenningsnøkkelen i tenningsläsen helt mot høyre (19).
5. Straks motoren starter, slipper du tenningsnøkkelen (hopper tilbake til posisjon "0").
6. Still gasspaken iht. ønsket motorturtall i en posisjon mellom og (15/2)

Elektrisk start uten primer/choke (45)

1. Still gasspaken i posisjon "START" (15/1).
2. Trekk sikkerhetsbøylen til styreoverdelen hit og hold den fast (c17) – Sikkerhetsbøylen går ikke i lås.
3. Vri tenningsnøkkelen i tenningslåsen helt mot høyre (19).
4. Straks motoren starter, slipper du tenningsnøkkelen (hopper tilbake til posisjon "0").
5. Still gasspaken iht. ønsket motorturtall i en posisjon mellom og (-15/2)

Knivkobling (opsjon)

Knivkobling

På

Av

Med knivkoblingen kan skjærekniven kobles inn og ut mens motoren fortsatt går.

Koble inn skjærekniv

1. Trekk sikkerhetsbøylen mot styreoverdelen og hold den fast (C7) - Sikkerhetsbøylen går ikke i lås.
2. Skyv koblingsspaken bort fra kroppen ( 24/1)
3. Skjærekniven blir utkoblet.

Koble fra skjærekniv.

1. Slipp sikkerhetsbøylen ( 25).

2. Skjærekniven blir utkoblet.

3. Koblingsspaken går i hvilestilling (21/2).

Slå av motoren

Apparat uten knivkobling

1. Still gasspaken i posisjon (20/2)
2. Slipp sikkerhetsbøylen ( 25).
3. Motoren slås av.

Advarsel om alvorlige kuttskader!

Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.

Apparat med knivkobling

Knivkobling På

Av

1. Slipp sikkerhetsbøylen ( 15).

2. Sett gasspaken i posisjon (20/2)

3. Motoren slås av.

Advarsel om alvorlige kuttskader!

Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.

Hjuldrift (opsjon) (2)

Advarsel!

1. Trykk girkoblingsbøylen mot styreoverdelen og hold den fast (32) – Girkoblingsbøylen går ikke i lås.
2. Hjuldriften kobles inn.

Koble ut hjuldrift

1. Slipp girkoblingsbøylen (24).
2. Hjuldriften kobles ut.

Vario-gir (Speed Control) (opsjon)

Vario-gir

Hurtig

Sakte

Med Vario-giret kan kjørehastigheten til gressklipperen endres trinnløst.

Advarsel!

Betjen spaken kun mens motoren går. Innkobling uten motordrift kan skade drivmekanismen.

For høyere hastighet trekker du spaken (23) i retning (3/2)
■ For lavere hastighet trekker du spaken (23) i retning (3/1)

Tilpass alltid kjørehastigheten til den aktuelle tilstanden bakken og plenen har.

Vedlikehold og pleie

• Før alt vedlikehold og stell må man alltid slå av motoren og trekke ut tennplugghetten.
• Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.
• Ved vedlikeholds- og pleiearbeid på kuttekniven, må det alltid brukes arbeidshansker!

■ Kontroller regelmessig funksjonen og slitasjen til gressoppsamlermekanismen
■ Rengjør apparatet hver gang etter bruk
Ikke spyl av apparatet med vann Inntrenging av vann kan føre til feil (tenningsanlegg, forgasser)
■ Kontroller regelmessig om skjærekniven er skadet
■ Bytt alltid defekt lyddemper

Vippe klipperen over på siden

Avhengig av motorprodusent, må:

■ forgasseren / luftfilteret peke oppover (26)
■ tennpluggene peke oppover(27)

Følg bruksanvisningen til motorprodusenten!

Slipe/skifte skjærekniv

■ Sløve eller skadede skjærekniver må kun kvesses/skiftes på et serviceverksted eller hos en autorisert fagbedrift
■ Slipte skjærekniver må avbalanseres

Advarsel!

Kniver som ikke er avbalansert fører til kraftig vibrasjon og skader klipperen.

Lade starterbatteri (opsjon)

Starterbatteriet er vedlikeholdsfritt og lades normalt av generatoren.

I spesielle tilfeller må batteriet lades av brukeren:

■ Før klipperen tas i bruk første gang
■ Ved utlading, før vinterpause og ved lengre opphold (> 6 måneder)

Lading:

Bruk kun den originale laderen som følger med.

Advarsel!

1. Sørg for å ha klar en egnet beholder til å samle opp oljen.
2. Tapp oljen helt ut via oljepåfyllingsåpningen eller sug den opp.

Brukt motorolje må kasseres miljøvennlig! Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice.

Spillolje må ikke

• kastes sammen med husholdningsavfall
• tømmes i kloakken eller avløpssystemet
• tømmes ut på bakken

Skifte luftfilter

Stille inn wiretrekk

1. Drei justeringsdelen på wiretrekket i pilens retning (☐0).
2. For å kontrollere innstillingen, starter du motoren og kobler inn hjuldriften.
3. Hvis hjuldriften fortsatt ikke fungerer, må gressenderen leveres inn ved et serviceverksted eller til en autorisert fagbedrift.

Sette inn drev med olje

■ Sett drev på girakselen inn med olje fra tid til annen

Giret til hjuldriften er vedlikeholdsfritt.

Lagring

Advarsel - Eksplosjonsfare!

Ikke lagre apparatet i nærheten av åpne faller eller varmekilder.

■ La motoren kjøle seg ned
■ Slå ned styreoverdelen for å spare plass under oppbevaringen (1, 32)
■ Maskinen lagres tørt og utilgjengelig for barn og andre personer uten tillatelse
■ Starterbatteriet må lagres frostfritt
■ Lad opp starterbatteriet av og til
■ Tøm bensintanken
■ Trekk ut tennplugghetten

Reparasjon

Reparasjonsarbeid må kun utføres ved serviceverksteder og autoriserte fagbedrifter.

Deponering

Maskiner, batterier eller oppladbare batterier som er oppbrukt, må ikke kastes i det vanlige husholdningsavfallet!

Emballasje, maskin og tilbehør er laget av resirkulerbart materiale, og må deponeres på egnet måte.

Hjelp ved feil

Advarsel!

Kniv og motoraksel må ikke innrettes.

Feil Løsning
Motoren starter ikke▪ Fylle bensin
Motoreffekten reduseres▪ Korriger klippehøyden
Urent snitt▪ Slip/skift skjærekniv
Gressoppsamleren fylles ikke nok
Hjuldriften fungerer ikke▪ Juster wiretrekket
Ikke drei hjulene når girene er innkoblet
Apparatet vibrerer unormalt kraftig

Ved feil som ikke er oppført i denne tabellen eller som du selv ikke kan rette opp, kan du ta kontakt med vår kundeservice.

■ etter at du har kjørt på en hindring
når motoren plutselig stopper
ved girskader
■ ved defekt kilerem
■ hvis kniven er bøyd
når motorakselen er deformert

EU-samsvarserklæring

■ se montasjeveiledning

Garanti

Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelsesfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt.

Vår garanti gjelder kun ved: Garantien gjelder ikke ved:

■ Korrekt håndtering av maskinen
■ Reparasjonsforsøk på maskinen
■ Overholdelse av bruksanvisningen
■ Tekniske endringer på maskinen
■ Bruk av originale reservedeler
Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk)

Lakkskaden som kan føres tilbake til normal bruk
■ Slitedeler som i reservedelskortet med ramme er merket XXXXX (X)

■ Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten

Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.
