Mission RTKn 2000 KR172E - Gressklipper KRESS - Gratis bruksanvisning og manual

Produkttype	Robotgressklipper
Merke	Kress
Modell	Mission RTKn 2000 KR172E
Merkespenning	20 V (maks)
Tomgangshastighet	2700/min
Maks klippeareal	2000 m²
Klippebredde	20 cm
Klippehøyde	30-60 mm (7 posisjoner)
Batteritype	Litium-ion
Batterimodell	KA3024
Ladetid	Omtrent 180 min
Lademodell	KA0200/KA0201
Vekt	12 kg
Beskyttelsesklasse	III
Maks stigning	40%
Lydtrykknivå	47.5 dB(A)
Lydeffektnivå	55.5 dB(A)
Navigasjonssystem	RTK (Real-Time Kinematic)
Virtuell grense	Ja (via RTK-antenne og magnetbånd)
Sensorer	Ultralyd, regnsensor
Automatisk retur til basestasjon	Ja
Programmering	Via mobilapp
Antall kniver	9 (utskiftbare)
Ladebase	Inkludert (med festepinner)
RTK-antenne	Inkludert (1 stk)
Vedlikehold	Rengjøring med vannslange, regelmessig skift av kniver
Sikkerhet	STOP-knapp, PIN-kode, automatisk stopp ved løfting

Ofte stilte spørsmål - Mission RTKn 2000 KR172E KRESS

Hvordan justere klippehøyden på robotgressklipperen Kress Mission RTKn 2000?

Klippehøyden justeres mekanisk på robotten. Den er justerbar fra 30 til 60 mm med 7 posisjoner. Se i håndboken for å finne justeringsknappen eller -hjulet under dekselet.

Hva er batteritiden til KR172E?

Batteritiden avhenger av flere faktorer som plenens størrelse og gressets tilstand. Litium-ion-batteriet KA3024 lades på omtrent 180 minutter. Robotten returnerer automatisk til basestasjonen når batteriet er lavt.

Hvordan installere RTK-antennen?

RTK-antennen må plasseres på et åpent sted med fri sikt til himmelen. Bruk medfølgende nøkkel til å feste den godt. Følg instruksjonene i håndboken for å koble den til robotten.

Hva gjør jeg hvis robotten ikke returnerer til ladestasjonen?

Kontroller først at magnetbåndet er riktig plassert (grønt bånd vekk fra basen). Sørg for at ladestasjonen har strøm og at veien ikke er blokkert. Hvis problemet vedvarer, rekonfigurer kartet via appen.

Hvordan skifte knivene på gressklipperen?

Slå av robotten og bruk vernehansker. Snu robotten forsiktig opp ned. Fjern batteridekselet og deretter batteriet. Skru ut knivskruene med en skrutrekker, skift alle knivene samtidig og bruk nye skruer. Sett batteriet og dekselet tilbake.

Kan jeg bruke gressklipperen i regn?

Nei, det anbefales ikke å bruke robotten i regn eller dårlig vær. Den innebygde regnsensoren stopper automatisk klipping ved regn. Oppbevar robotten på et tørt sted.

Hvordan rengjøre robotgressklipperen?

Slå av robotten og bruk hansker. Bruk en vannslange (ikke høytrykksspyler) til å skylle kabinettet og undersiden. Rengjør kontaktpinnene og ladestripene med en klut. Forsikre deg om at klippeskiven roterer fritt.

Hva er maksimal stigning roboten kan klippe på?

Robotten Kress Mission RTKn 2000 kan klippe stigninger opp til 40 %. Over dette kan robotten miste festet eller ikke fungere ordentlig.

Hvordan programmere gressklipperen via appen?

Last ned den dedikerte Kress-appen. Koble robotten via Bluetooth eller Wi-Fi. Du kan angi klippetider, soner og overvåke status. Sørg for at robotten er på og GPS-en er aktiv.

Hva gjør jeg ved unormale vibrasjoner fra robotten?

Stopp robotten umiddelbart med STOP-knappen. Inspiser knivene: de kan være slitte, skadde eller ubalanserte. Skift alle kniver og skruer om nødvendig. Hvis vibrasjonene vedvarer, kontakt kundeservice.

BRUKSANVISNING Mission RTKn 2000 KR172E KRESS

ADVARSEL: Læs alle sikkerhedsadvarslerne og alle

heller ikke bruges med ødelagte klinger, skruer, møtrikker eller kabler.

Vedligeholdelse og opbevaring

Tekniske data for antenne

Nominal spænding 5V±2%
Driftstemperatur -40°C~85°C
Opbevaringstemperatur -40°C~85°C
Band Tx(Mhz) Rx(Mhz) RF-udgangseffekt (maks.)
EGSM900(B8) 880-915	925-960 33dBm±2dB
DCS1800(B3) 1710-1785	1805-1880	30dBm±2dB
WCDMA B1	1920-1980 2110-2170	24dBm+1/-3dB
WCDMA B8	880-915 925-960	24dBm+1/-3dB
LTE-FDD B1	1920-1980 2110-2170	23dBm±2dB
LTE-FDD B3	1710-1785 1805-1880	23dBm±2dB
LTE-FDD B7	2500-2570 2620-2690	23dBm±2dB
LTE-FDD B8	880-915 925-960	23dBm±2dB
LTE-FDD B20	832-862 791-821	23dBm±2dB
LTE-FDD B28	703-748 758-803	23dBm±2dB
LTE-TDD B38	2570-2620 2570-2620	23dBm±2dB
LTE-TDD B40	2300-2400 2300-2400	23dBm±2dB
LTE-TDD B41	2555-2655 2555-2655	23dBm±2dB

Støjinformation

	KR172E KR173E	KR174E
A vægtet lydtryksniveau	L_pA = 47.5 dB (A), K_pA = 3.0 dB(A)	L_pA = 50.3 dB (A), K_pA = 3.0 dB(A)
A vægtet lydeffektniveau	L_wA = 55.5 dB (A), K_wA = 3.0 dB(A)	L_wA = 58.3 dB (A), K_wA = 3.0 dB(A)
Bær høreværn, når lydtrykket er over		80dB(A) [IMAGE]

Sluk for maskinen inden servicering eller vedligeholdelse.

Konformitetserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer herved, at produktet,

- Procedure for vurdering af overenstemmelse i henhold til

- Målt Lydeffektniveau

Det berørte bemyndigede organ

Navn: Intertek, Semko AB (notified body0413)

Adresse: Torshamnsgatan 43164 22 Kista Sweden

GeoTrace:

Det berørte bemyndigede organ

Navn: TIMCO ENGINEERING, Inc (notified body CE1177)

Adresse: 849 NW State Road 45, Newberry, Florida 32669, USA

Standarderne er i overensstemmelse med,

EN 60335-1:2012+A11+A13+A1+A14+A2:2019+A15:2021, EN 50636-2-107:2015+A1+A2:2020+A3:2021,

EN 60335-2-29:2004+A2+A11:2018, EN 62233:2008, EN 55014-1:2017+A11:2020,

EN 55014-2:2015, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005,

EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020,

EN 55011:2016+A11:2020

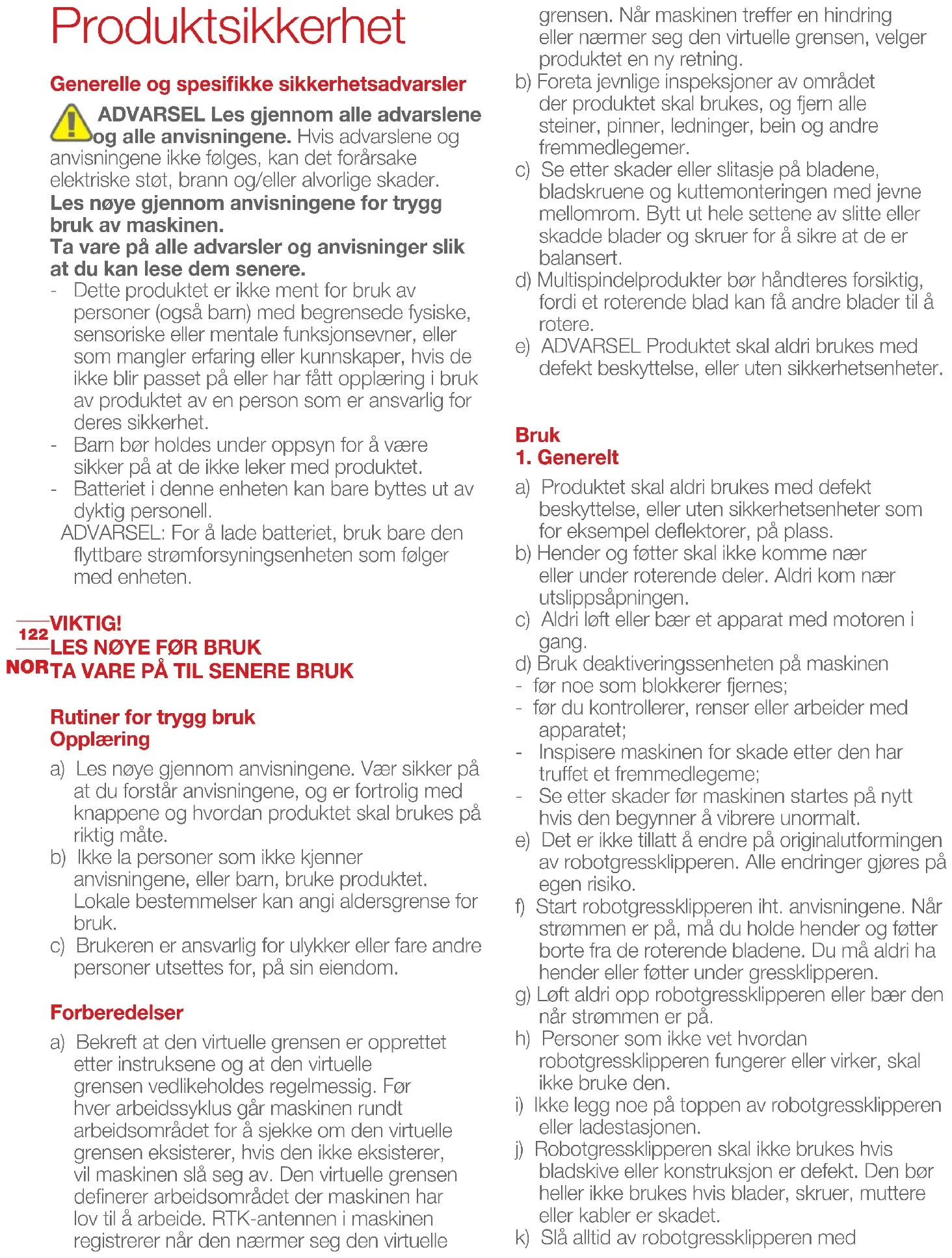

Generelle og spesifikke sikkerhetsadvarsler

ADVARSEL Les gjennom alle advarslene og alle anvisningene. Hvis advarslene og

anvisningene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nøye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger slik at du kan lese dem senere.

• Dette produktet er ikke ment for bruk av personer (også barn) med begrensede fysiske, sensoriske eller mentale funksjonsevner, eller som mangler erfaring eller kunnskaper, hvis de ikke blir passet på eller har fått opplæring i bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Barn bør holdes under oppsyn for å være sikker på at de ikke leker med produktet.
• Batteriet i denne enheten kan bare byttes ut av dyktig personell.

ADVARSEL: For å lade batteriet, bruk bare den flyttbare strømforsyningsenheten som følger med enheten.

—VIKTIG!

122 LES N∅YE F∅R BRUK

NORTA VARE PÅ TIL SENERE BRUK

Rutiner for trygg bruk Opplæring

a) Les nøye gjennom anvisningene. Vær sikker på at du forstår anvisningene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig måte.
b) Ikke la personer som ikke kjenner anvisningene, eller barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, på sin eiendom.

Forberedelser

a) Bekreft at den virtuelle grensen er opprettet etter instruksene og at den virtuelle grensen vedlikeholdes regelmessig. Før hver arbeidssyklus går maskinen rundt arbeidsområdet for å sjekke om den virtuelle grensen eksisterer, hvis den ikke eksisterer, vil maskinen slå seg av. Den virtuelle grensen definerer arbeidsområdet der maskinen har lov til å arbeide. RTK-antennen i maskinen registrerer når den nærmer seg den virtuelle

grensen. Når maskinen treffer en hindring eller nærmer seg den virtuelle grensen, velger produktet en ny retning.

b) Foreta jevnlige inspeksjoner av området der produktet skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer.
c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut hele settene av slitte eller skadde blader og skruer for å sikre at de er balansert.
d) Multispindelprodukter bør håndteres forsiktig, fordi et roterende blad kan få andre blader til å rotere.
e) ADVARSEL Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter.

Bruk

1. Generelt

a) Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter som for eksempel deflektorer, på plass.
b) Hender og føtter skal ikke komme nær eller under roterende deler. Aldri kom nær utslippsåpningen.
c) Aldri løft eller bær et apparat med motoren i gang.
d) Bruk deaktiveringssenheten på maskinen

- før noe som blokkerer fjernes;

• før du kontrollerer, renser eller arbeider med apparatet;
• Inspisere maskinen for skade etter den har truffet et fremmedlegeme;
• Se etter skader før maskinen startes på nytt hvis den begynner å vibrere unormalt.
  e) Det er ikke tillatt å endre på originalutformingen av robotgressklipperen. Alle endringer gjøres på egen risiko.
  f) Start robotgressklipperen iht. anvisningene. Når strømmen er på, må du holde hender og føtter borte fra de roterende bladene. Du må aldri ha hender eller føtter under gressklipperen.
  g) Løft aldri opp robotgressklipperen eller bær den når strømmen er på.
  h) Personer som ikke vet hvordan robotgressklipperen fungerer eller virker, skal ikke bruke den.
  i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.
  j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstruksjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.
  k) Slå alltid av robotgressklipperen med

hovedbryteren når du ikke skal bruke den. Robotgressklipperen kan bare starte når strømmen er på og riktig PIN-kode er angitt.

I) Hold hender og føtter vekke fra roterende blader. Plasser aldri hendene eller føttene nærme eller under kroppen når robotgressklipperen er i drift.
m) Unngå å bruke maskinen og utstyret under dårlige værforhold, spesielt om det finnes risiko for lyn.
n) Ikke rør farlige bevegelige deler før de harstanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

Advarsel! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjæledyr, barn eller andre personer i nærheten.

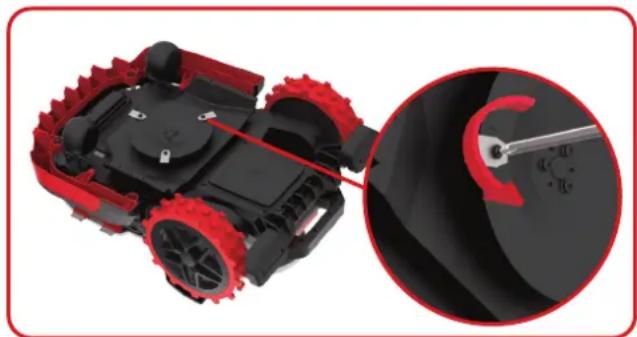

Vedlikehold og lagring

ADVARSEL! Når klipperen er snudd på hodet, må strømmen alltid være slått av.

Strømmen skal være slått av under alt arbeid på klipperen under rammen, for eksempel rengjøring eller bytte av kniver.

a) Pass på at alle muttere, bolter og skruer er godt festet slik at produktet kan brukes på en trygg måte.
b) Sjekk robotgressklipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven må sjekkes for skader. Bytt om nødvendig ut alle blader og skruer samtidig, slik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan føre til elektrisk støt, overoppheting eller lekkasje av etsende væske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/nøytraliserende middel, og oppsøk lege hvis det kommer i kontakt med øynene, osv.
g) Service på produktet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en strømforsyning som er beskyttet med en jordfeilbryter (RCD) som slår ut ved strøm på mer enn 30 mA.

Restrisiko

For å unngå skade brukes vernehansker när knivene skiftes.

Transport

For å tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellom denne enheten og personer under enhetsoperasjon.

For å sikre overholdelse anbefales ikke operasjoner på nærmere enn denne avstanden.

Antennen som brukes til denne senderen, må ikke plasseres sammen med andre antenner eller sendere.

123

NOR

Sikkerhetsadvarsler for batteripakke inne i verktøyet

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.

d) Ikke utsett celler eller batteripakke for mekanisk støt.

e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann

124

Symboler

NOR

ADVARSEL – robotgressklippere kan være farlige hvis de brukes på feil måte.

Les nøye gjennom bruksanvisningen og pass på at du forstår innholdet før du bruker robotgressklipperen.

ADVARSEL - hold deg på god avstand fra maskinen när du bruker den.

ADVARSEL – Slå gressklipperen av før du utfører arbeide på eller løfter maskinen.

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Litiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for å redusere miljøbelastningen. Batteripakken kan være skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.

Må ikke brennes.

Hvis det ikke håndteres på riktig måte, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.

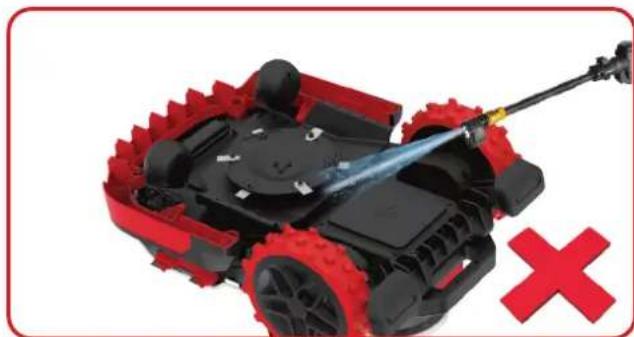

Ikke vask maskinen med en høytrykksspyler

Les bruksanvisningen

Avtakbar forsyningsenhet

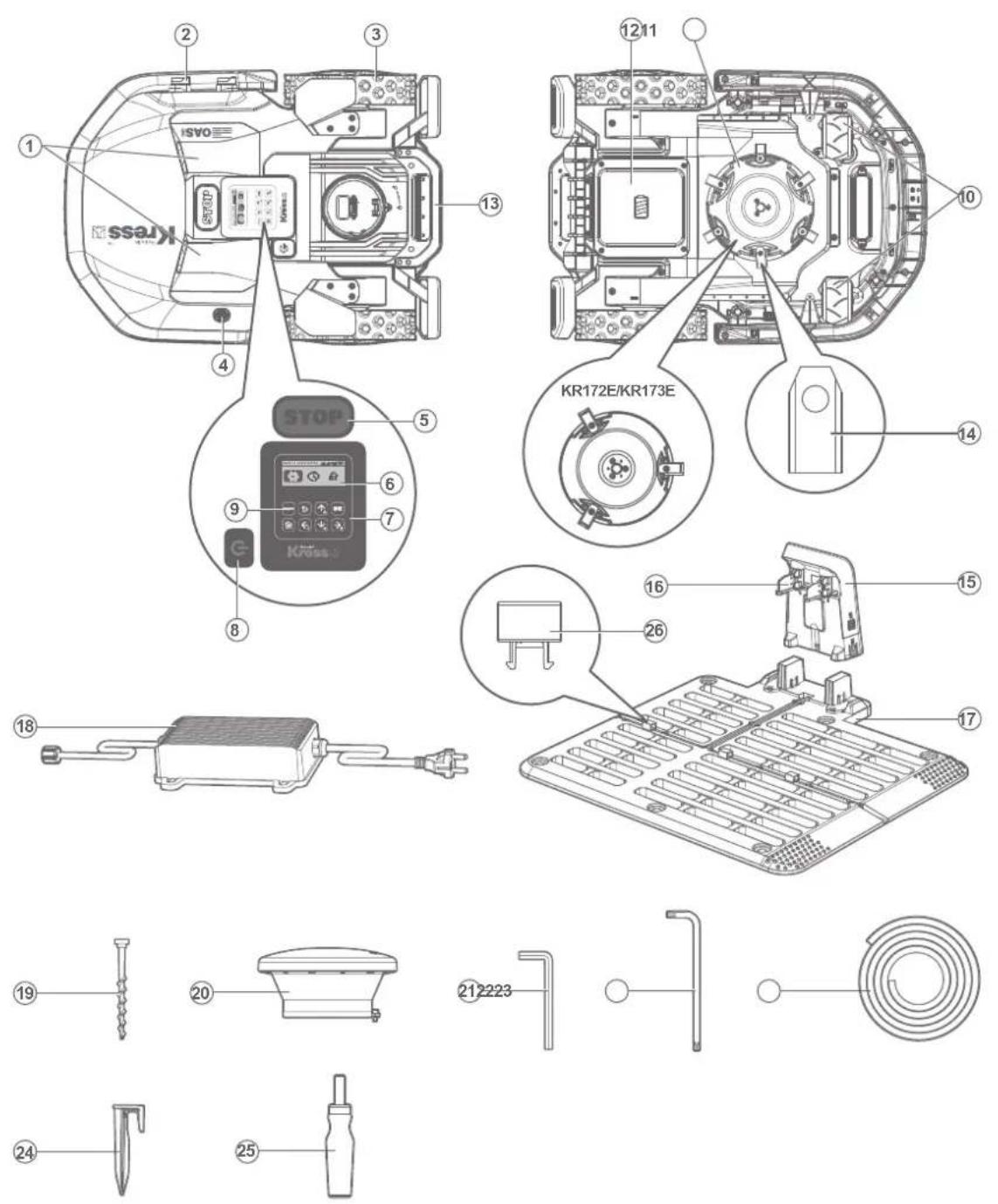

Komponentliste

1. Ultralydsensor 14. Skjæreblad

2. Ladestripe 15. Ladestabel

3. Bakre Førerhjul 16. Kontaktpinner

4. Regnsensor 17. Ladebase

5. STOPP-tast 18. Strømadapter

6. Visning 19. Festespiker For Ladebasen

7. Tastatur 20. RTK-antenne

8. På / Av Bryter 21. Sekskantnøkkel

9. START-tast 22. Skrunøkkel for RTK-antenne

10. Forhjul 23. Magnetstripe

11. Bladesvinge 24. Stifter

12. Batteri pakke * 25. Sekskantskrutrekker * (Kun for KR174E)

13. Håndtak 26. Spenne

* Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.

Tekniske Data

Type KR172E KR173E KR174E (100-199 - typebetegnelse til maskin, Robot-gressklipper)

	KR172E	KR173E	KR174E
Merkespenning	20V = Max.*
Hastighet uten belastning	2700/min		2600/min
Kutteområde	2000m2	3000m2	5000m2
Skjærediameter	20cm		22cm
Klippehøyde	30-60mm
Klippehøydeposisjoner	7
Batteri type	Litium-ion
Batteri modell	KA3024		KA3006
Ladings tid ca.	180 min	90 min	72 min
Lade modell	KA0200 / KA0201	KA3710/KA3711	KA3719/KA3819
Lade vurdering	Wejściowa: 100-240V~50/60Hz, 38W, Wyjściowa: 20V, 1.5A	Wejściowa: 100-240V~50/60Hz, 90W, Wyjściowa: 20V, 3.0A	Wejściowa: 100-240V~50/60Hz, 190W, Wyjściowa: 28V, 5.0A
Maskinens vekt	12kg	12.2kg	12.6kg
Beskyttelsesklasse	III
App	Y
Maksimal skråning innenfor arbeidsflaten	40%

* Spenning målt uten belastning. Batterispenningen er 20 V til å begynne med. Nominell spenning er 18 V.

Tekniske data for antenne

Nominell spenning 5V±2%
Driftstemperatur -40°C~85°C
Lagringstemperatur -40°C~85°C
Bänd Tx(Mhz) Rx(Mhz) RF-utgangseffekt (maks.)
EGSM900(B8) 880-915	925-960 33dBm±2dB
DCS1800(B3) 1710-1785	1805-1880 30dBm±2dB
WCDMA B1 1920-1980	2110-2170	24dBm+1/-3dB
WCDMA B8	880-915 925-960	24dBm+1/-3dB
LTE-FDD B1	1920-1980 2110	-2170 23dBm±2dB
LTE-FDD B3	1710-1785 1805	-1880 23dBm±2dB
LTE-FDD B7	2500-2570 2620	-2690 23dBm±2dB
LTE-FDD B8	880-915 925-960	23dBm±2dB
LTE-FDD B20	832-862 791-821	23dBm±2dB
LTE-FDD B28	703-748 758-803	23dBm±2dB
LTE-TDD B38 2570-2620	2570-2620 23dBm±2dB
LTE-TDD B40 2300-2400	2300-2400 23dBm±2dB
LTE-TDD B41 2555-2655	2555-2655 23dBm±2dB

127 NOR

Støyinformasjon

	KR172E KR173E	KR174E
Belastning lydtrykk	L_pA = 47.5 dB (A), K_pA = 3.0 dB(A)	L_pA = 50.3 dB (A), K_pA = 3.0 dB(A)
Belastning lydeffekt L	_wA = 55.5 dB (A), K_wA = 3.0 dB(A)	L_wA = 58.3 dB (A), K_wA = 3.0 dB(A)
Bruk hørselsvern når lydtrykket er over		80dB(A) [IMAGE]

En viss grad av støy fra maskinen er uungåelig. Støyende arbeide må godkjennes og begrenses til visse perioder. Overhold hvileperiode, og begrens arbeidstid til et minimum. For personlig beskyttels og beskyttelse for mennesker som arbeider i nærheten, må passende hørselsvern benyttes.

Tilleggsutstyr

	KR172E KR173E KR174E
Skruer til å feste skive // 3
Skruer til å feste blader 9 9 18
Ladestasjon 1 1 1
Festeskruer til ladestasjonen 6 6 6
Sekskantnøkkel 1 1 1
Skrunøkkel for RTK-antenne 1 1 1
Magnetstripe 1 1 1
Måleapparat	1 1 1
Blader	9 9 18
RTK-antenne	1 1 1
Stifter	16	16	16
Sekskantnøkkel	// 1
Batteripakke (KA3024 / KA3006)	1 1 1
Lader (KA0200/KA0201)	1	/	/
Lader (KA3710/KA3711)	/	1 /
Lader (KA3719/KA3819)	// 1

NORVi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping på private eiendommer. Den er konstruert for å klippe plenen regelmessig, slik at du får en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Mission™ RTK ^n til å arbeide når som helst eller med jevne mellomrom. Den er ikke ment for graving, feiing eller snørydding.

Vedlikehold

Mission™ RTK ^n bør sjekkes av og til. Mission™ RTK ^n jobber hardt, og over tid trenger den en skikkelig rengjøring, og deler må byttes når de er slitt. Bruk aldri Mission™ RTK ^n din med ødelagt På/av-bryter.

Slå av maskinen for å utføre enhver type av service eller vedlikehold.

ADVARSEL: Før rengjøring, justering eller bytting av blader må du slå din Mission™ RTK ^n AV, og du må bruke beskyttelseshansker.

ADVARSEL: Ved utskifting av knivene må ALLE knivene skiftes. Bruk alltid nye skruer når du monterer blader. Dette er viktig for å sikre sammenslåingen av bladene og balansen på jonsplaten. Hvis det ikke brukes nye skruer kan det forårsake alvorlig personskade.

Mission™ RTK ^n Kan ikke klippe gress som andre gressklippere. Skjærebladet til dette produktet er veldig skarpt på alle 2 kanter og kan roteres i begge retninger for å oppnå maksimal skjærekapasitet. Redesignet bladprofil forhindrer bedre at klippet gress setter seg fast i åpningen mellom skiven og bladet. Med nytt materiale vil også levetiden til hvert skjæreblad være lengre enn for bladene til andre merker når den er programmert til å klippe hver dag. Sjekk alltid kniven for sprekker eller skader, og erstatt i så fall kniven. Når skjærebladet blir sløvt og slitt, bør det byttes ut med reservebladet som følger med Mission™ RTK ^n . En Kress-forhandler i nærheten av deg kan også skaffe ekstra kniver.

Før du begynner å skifte ut Mission™ RTK ^n s kniver, skru av strømmen og ta på deg beskyttelseshansker. Deretter følger du følgende trinn:

1. Snu Mission™ RTK ^n forsiktig rundt.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta skruene av knivene med en skrutrekker
4. Skru de nye bladene godt fast.
5. Sett inn batteriet og batteridekslet.

Hvis Mission™ RTK ^n har tolags blader, følg disse trinnene for å bytte dem:

1. Slå Mission™ RTK ^n av og snu den forsiktig.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta de 3 skruene for å feste skiven av med en sekskantskrutrekker.
4. Fjern skiven.
5. Ta av de 6 skruene til å feste bladene med en skrutrekker og fjern bladene.
6. Skru godt på de nye bladene og de nye skruene til å feste bladene.
7. Sett på plass og skru godt fast skivene på undersiden av Mission™ RTK ^n .
8. Sett inn batteriet og batteridekslet.

Viktig: Etter at bladene er skrudd fast i bladskiven, må du sjekke at bladene roterer fritt.

2

Hold den ren

ADVARSEL: Slå AV din Mission™ RTK ^n før rengjøring. Ta på deg beskyttelseshansker før du rengjør bladskiven, og unngå bruk av rennende vann.

ADVARSEL! DIN Mission™ RTK ^n kan bare rengjøres med en slange! IKKE bruk høytrykkspyler på Mission™ RTK ^n . Vann med høyt trykk kan komme inn i tetningens indre og skade elektroniske og mekaniske deler.

A. Rengjør kroppen

Hvis det rengjøres regelmessig, vil Mission™ RTK ^n være mer holdbart og vare lenger. Siden Mission™ RTK ^n er en motor, må du være forsiktig når du rengjør den. Rengjøring av støpeslangen. Det er best å bruke en sprayflaske med vann. Når du rengjør maskinen utvendig bør du bruke en myk børste eller en ren klut og unngå bruk av løsemidler eller poleringsmidler. Og pass til slutt på at du fjerner alt gress og rusk.

B. Vaske undersiden av maskinen

Også nå er det viktig å slå av Mission™ RTK ^n og ta på beskyttelseshansker før man rører bladskiven.

Først, vend din Mission™ RTK" opp-ned for å komme til på undersiden. Her ser du bladskiven, motorrammehuset rundt, samt forhjul og drivhjul. Rengjør alt grundig med en myk børste eller fuktig klut. Støtt rengjøring av slangevann.

130 Roter bladskiven for å sikre at den roterer fritt. NOR Sjekk at bladene spinner fritt rund festeskruene. Fjern eventuelle hindringer.

VIKTIG: Fjern avfall som har kilt seg fast slik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Mission™ RTK ^n s klippeegenskaper.

C. Rengjør kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Mission™ RTK ^n med en klut. Fjern all oppsamling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for å sikre at Mission™ RTK ^n lades opp hver gang.

3

Batterilevetid

Hjertet i Mission™ RTK ^n er litium-ionbatteriet på 20V. Riktig oppbevaring av batteriet innebærer at det er fulladet og settes på et tørt sted med en temperatur mellom -20°C\~+60°C.

MERK: Den anbefalte brukstemperaturen for Mission™ RTK ^n er mellom 0°C - 55°C.

Levetiden til Mission™ RTK ^n s batteri avhenger av forskjellige faktorer, som for eksempel:

• Rengjør Mission ^TM RTK ^n skikkelig.

• Lad batteriet helt opp.

- Slå av strømmen.

ADVARSEL: Beskytt undersiden av Mission™ RTK ^n -en mot vann. Lagre ALDRI Mission™ RTK ^n oppned utendørs.

MERK: Forsikre deg om at ladestangen og kontaktpinnene er rene når du gjør Mission™ RTK" for å gjenoppta arbeidet etter dvalemodus. Vi anbefaler at du bruker en smerteduk av høy kvalitet for å rengjøre kontaktene. Bruk appen, sørg for at datoen og klokkeslettet er riktig, og send deretter Mission™ RTK" tilbake til det den liker å gjøre: klipping.

5

Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter eller reparerer noe som helst.

Før bytting av blader må du slå din Mission™ RTK ^n AV, og du må bruke beskyttelseshansker.

Følg disse trinnene hvis du må bytte batteriet: (Kun for KR172E og KR173E)

1. Snu Mission™ RTK ^n forsiktig opp-ned.

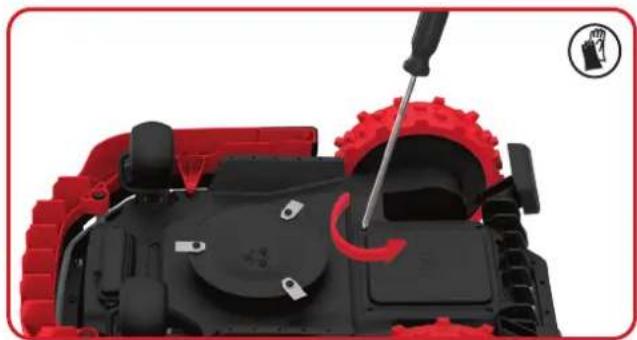

2. Fjern de skruene fra batteriet. Ta av batteridekselet.

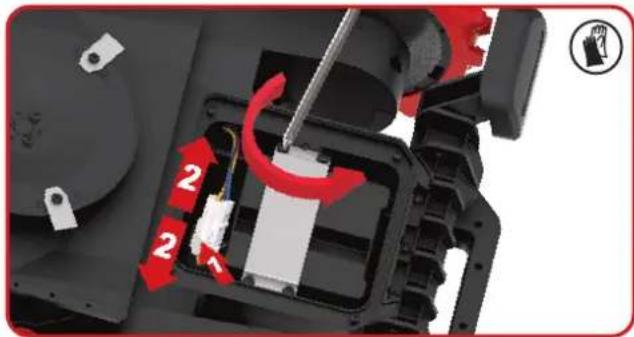

1. Trykk på låsen og frigjør kontaktene som vist på bildet. Løft forsiktig ut batteriboksen.

OBS: Ikke trekk i ledningene. Hold kontaktene og frigjør låsen.

1. Åpne batteriboksen og løft så forsiktig ut batteriet. Bytt ut det gamle batteriet med det nye.

2. Sett batteriboksen tilbake der den stod og plugg inn kontaktene. Sett metallplaten på plass.

132

NOR

1. Sett dekselet tilbake på plass og fest skruene godt.

Følg disse trinnene hvis du må bytte batteriet: (Kun for KR174E)

1. Snu Mission™ RTK ^n forsiktig opp-ned.

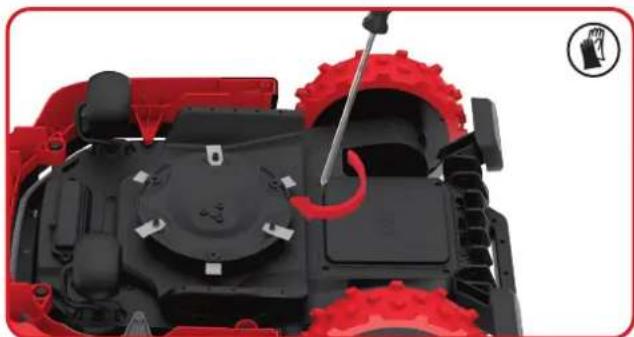

2. Fjern de skruene fra batteriet. Ta av batteridekselet.

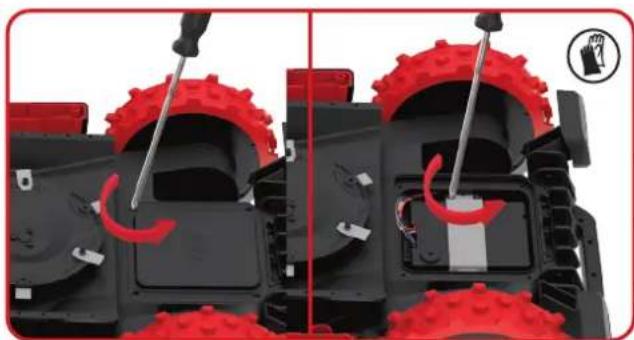

3. Ta av skruene på metallplaten. Ta av metallplaten.

4. Koble fra kontakten. Bytt ut det gamle batteriet med det nye. Koble deretter kontakten.

1. Sett metallplaten på plass. Sett dekselet tilbake på plass og fest skruene godt.

133 NOR

Symptom Årsak Løshing
LED-lyset på ladebasen har ikke slått seg på.	Det er ingen strøm.	Kontroller at ladebasen er riktig koblet til laderen og at laderen er koblet til en passende strømforsyning.
MissionTM RTKn kan ikke dokke korrekt med ladebasen.	Magnetstripen er plassert i feil retning.	Undersøk om magnetstripen er plassert i feil retning. Hvis den er plassert riktig, er den grønne stripen på magnetstripen vendt bort fra ladebasen.
Maskinen går tom for strøm, men vender ikke tilbake til ladebasen.	Ingen virtuell ladebase er kartlagt.	Bygg opp igjen kartet og legg til den virtuelle ladebasen.
	Lengden på magnetstripen er mindre enn 2,5 m.	Lengden på magnetstripen bør garantert være større enn 2,5 m.
Når MissionTM RTKn går nedover, overskrider den grenselinjen.	Vinkelen på grenselinjen er svært spiss.	Prøv å unngå layoutscenarier med spisse vinkler.
Etter at MissionTM RTKn er slått på, trykkes startknappen, men MissionTM RTKn fungerer ikke.	MissionTM RTKn er utenfor arbeidsområdet.	Flytt MissionTM RTKn inn i arbeidsområdet.
	Dårlig posisjoneringssignal	Finn en åpen plass, vent til posisjoneringssignallyset blir grønt, og trykk deretter på startknappen.
MissionTM RTKn gir ikke alarm når den er utenfor Geo-gjerdet.	Programvaren til MissionTM RTKn er ikke den nyeste.	Oppdater programvaren til MissionTM RTKn.
	MissionTM RTKn er slått av. Slå Mission TM RTKn på.
MissionTM RTKn er parkert midt i hinderet.	Hindringene rundt MissionTM RTKn er relativt små, og MissionTM RTKn klarer ikke å komme seg ut av problemet.	Angi området der MissionTM RTKn lett stopper som forbudt område.
	Sensoren på MissionTM RTKn er unormal	Bli kjent med MissionTM RTKn's diagnoseside på APP og sjekk sensorstatus.
Kan ikke lese loggen	Formatet til U-disk er ikke FAT32.	Konverter formatet på U-disk til FAT32.
MissionTM RTKn er parkert rundt veggen og kan ikke startes, og posisjoneringslyset lyser alltid rødt.	MissionTM RTKn arbeider for lenge i skyggeområdet, og utløser sikkerhetsbeskyttelsen.	Prøv å unngå å la MissionTM RTKn klippe i områder med for mye skygge.
	Det er for mange vegger eller trær i området som blokkerer posisjoneringssignalet

Miljøverntiltak

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Samsvarserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer at produktet,

Beskrivelse Robot-gressklipper

Type KR172E KR173E KR174E (100-199-typebetegnelse til maskin, Robot-gressklipper)(År, artikkelnummer og måned for serienummer er plassert på siste side. Det fullstendige serienummeret vises tydelig på vedlegget til gressklipperen) med batterilader KA0200 / KA0201/ KA3710 / KA3711 / KA3719 / KA3819 og ladebase KA0074

Funksjon Gressklipping

- Tilpassningsbedømmelse Utført ifølge

- Målt Lydkraftniv

- Erklært Garantert Lydkraftniv

KR172E KR173E

Annex V

55.5 dB (A)

59 dB (A)

KR174E

Annex V

58.3 dB (A)

61 dB (A)

KR172E KR173E KR174E

Den notifiserte gruppen involvert

Navn: Intertek, Semko AB (notified body0413)

Adresse: Torshamnsgatan 43164 22 Kista Sweden

GeoTrace:

Den notifiserte gruppen involvert

Navn: TIMCO ENGINEERING, Inc (notified body CE1177)

Adresse: 849 NW State Road 45, Newberry, Florida 32669, USA

Standardene samsvarer med,

EN 60335-1:2012+A11+A13+A1+A14+A2:2019+A15:2021, EN 50636-2-107:2015+A1+A2:2020+A3:2021,

EN 60335-2-29:2004+A2+A11:2018, EN 62233:2008, EN 55014-1:2017+A11:2020,

EN 55014-2:2015, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN ISO 3744:2005,

EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN IEC 62311:2020,

EN 55011:2016+A11:2020

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A##

2022/09/02

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

A. Rengöring av stomme

B. Rengöring av undersida
