BRUKSANVISNING W 155 VESTFROST

Stikket skal vare frit tilgaengelig.

Tilslut kun apparatet til 220/240 V / 50Hz vekselström via en korrekt installereret stikkontakt med jord forbindelse.

Stikkontakten skal vare sikret med en 10A - 13A sikring.

Hvis apparatet skal betjenes i et seks-europaisk land, tjek pa typeskiltet, om anfort spending og strom svarer til vardierne i din netspending.

Ibrugtagning og installation

Placering

1. Skabet ligges ned, og tophaengslet Iosnes.

1. Afmonter tophaengslet

tunge rødvine +16 til +19 °C
- Rose og lette rødvine +12 til +16 °C
- hvidvin +10 til +12 °C
champagne og moussedere vine +6 til +8^

Enkelt-zone indstilling for langtidslagring

Afrimning, rengøring og vedligeholdelse

Siden apparatet inneholder et meget brannfarlig kjolemiddel, er det viktig a sikre at kjolemiddelrørene ikke blir skadet.

Mengden av kjølemiddel i apparatet er angitt på typeskiltet.

Standarden EN378 angir at det rommet som apparatet skal installeres i, ma ha et volum pa 1 m3 pr. 8 g hydrocarbon-kjølemiddel i apparatet.

Dette er for Å unngå dannelse av meget brannfarlige gass/luftblandinger i rom hvor apparatet er plassert i tilfelle av en lekkasje i kjølemiddelkretsen.

ADVARSEL:

Sørg for at ventilasjonsåpninger i apparatet og innbyggingsmodul ikke er blokkert.

ADVARSEL:

Ikke bruk andre mekaniske redskaper aller metoder for a fremskynde avriming enn dem som er anbefalt av produsenten.

ADVARSEL:

Kjølemiddelsystemet mA sekses skades.

ADVARSEL:

Ikke bruk elektrisk utstyr innate i kjølerommet medindre de er av en type som er anbefalt av produsenten.

ADVARSEL:

La nikke apparatet bli utsatt for regn.

ADVARSEL:

Dette apparatet skal kun brukes av barn over Åtte År og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaringer ull kunnskap, dersom de holdes under oppsyn av en person som er ansvarlig for deres sikkerhet ull de har fätt opplæring i sikker bruk av apparatet og har forstätt fareresom kan oppsta ved bruk.

ADVARSEL:

Barn skal不解 leke med appar-. tet.

ADVARSEL:

Rengjøring og brukervedlikehold
skal ikke utføres av barn, med
mindre de er over øtte ør og er
under oppsyn av voksne.

ADVARSEL:

Fare og risiko for brann ellereksplosjon da kjolemiddelet erbrennbart. Ma kun repareres avutdannet personale.

ADVARSEL:

Oppbevar nikke eksplosive stoffer, sik som sprayflasker med en brennbar drivgass, i dette apparatet.

ADVARSEL:

När apparatet settes i posisjönering (el. posisjon), sorg for at nettledningen ikke er fastklemt eller skadet.

ADVARSEL:

Ikke plasser forbindelsesbokser, forlengerledninger erler andre strømforsyninger på baksiden av encheten.

• Oppbevar alltid nólne et annet sted og utenfor barnsrekkevidde.
• För det utføres service eller renhold av apparatet, på stopslet trekkes ut uller strømmen avbrytes.

• Hvis ledningen er skadet, på den skiftes ut av produsenten, dennes forhandler eller en annen kvalisert person forå unngå fare for skade.

• Isdannelse på innvendig fordampervergg og øvre deler er naturlig forekommende, og derfor bør apparatet avrimes ved normalt renhold og vedlikehold.

• Vær oppmerksom på at endringer i konstruksjorden til apparatet vil medføre at garanti ogproduktsvar bortfaller.
• Apparatet er utelukkende beregnet til oppbevaring av vin
• Debt apparat er beregnet til bruk i husholdninger og lignende applikasjoner

CLASS 1 LED PRODUCT

Innhold

Advarsel 2
Førbruk 4
Energispare forslag 4
Tekniske data 4
Blikjent med vinskapet 5
Start og installasjon 6
Vendbar dOr 9
Betjening og funksjon 11
Avriming, rengjoring og vedlikehold 12
Feilsøkingsliste 13
Garanti, reservedeler og service 14
Kassering 15
CE -samsvarserklaring. A

Før bruk Tekniske data

Kontroller at skapet ikke har blitt skadet under Transporten. Transportskader skal anmeldes til forhandlerenør kjoleskapet tas i bruk.

Fjern emballasjen. Rengjør skapet innvendig med lunkent vann tilsatt et mildt oppvaskmiddel. Vask med rent vann og tørr grundig av (se rengjøring). Bruk en myk klut.

Hvis skapet har ligget ned under transport,
eller det har blitt lagret i kalde omgivelser
(kaldere enn +5 °C), ma apparatet sta
oppreist i minimum en time innen det tas i
bruk.

Energispare forslag

Energiforbruket reduseres:

1) .. jo lavere romtemperaturen er
2) .. jo varmere termostaten er innstillet
3) ... jo mindedroren blir apnet og jo kortere tid den er apen.

Dette apparatet er i overensstemmelse med relevante EU-direktiver inkludert Lavspenningsdirektivet 2014/35/EU og Direktivet for Elektromagnetisk kompatilitet 2014/30/EU

Ledninger og forbindelser til strømforsy-ningssystemer skal vare i overensstemmelse med gjeldende lokale og nationale standarder og lover.

Kontakten skal vare fritt tilgengelig.

Apparatet kobles kun til 220/240 v/50Hz vekselström via en korrekt installert stikkontakt med jord forbindelse

Stikkontakten skal vare sikret med en 10- 13A sikring

Dersom apparatet skal betjenes i et ikke-europeisk land, sjekk pa typeskiltet, om anfort spenning og strom svarer til verdiene i din nettpenning.

Opplysning om spenning og effekt/strøm er angitt på typeskiltet

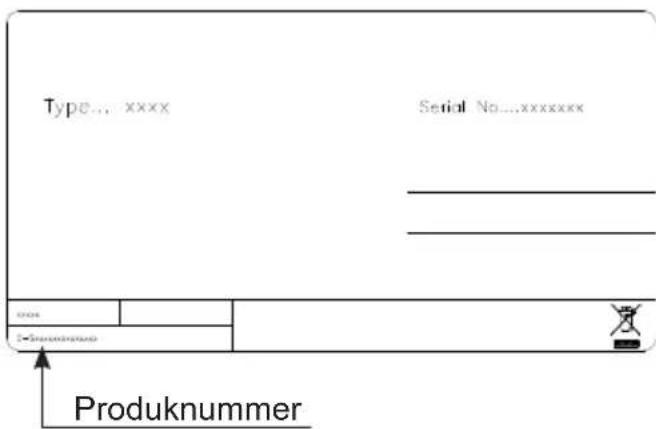

Typeskiltet gir forskjellig tekniisk informasjon som f.eks. type og serienummer.

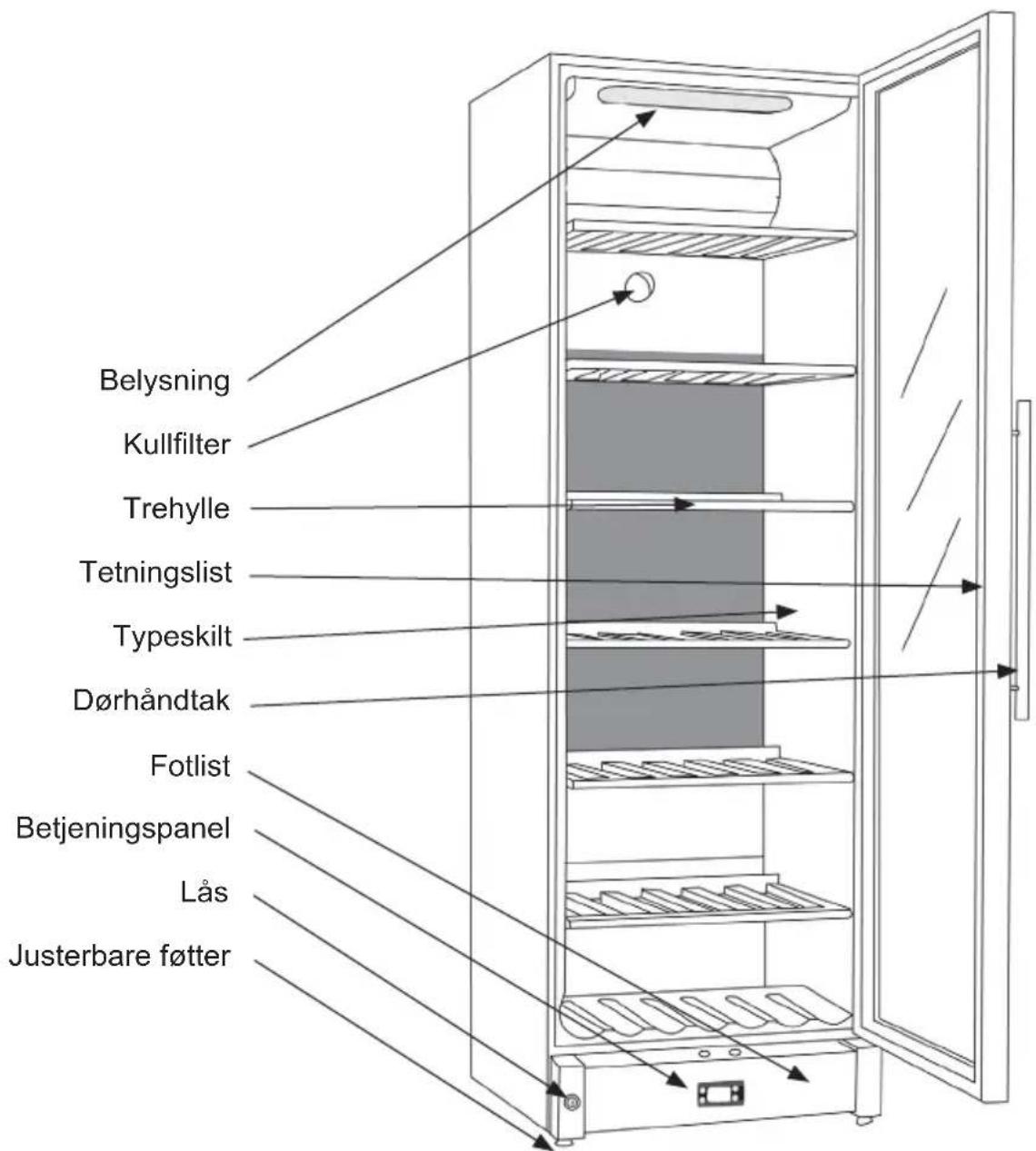

Bli kjent med vinskapet

fig.1

Start og installationsjon

Plassering

Av sikkerhetsmessige og driftsmessige arsaker ma apparatet ikke plasseres utendørs.

Klimaklassen stared på typeskiltet. Den oppgir innenfor hvilke romtemperaturer kjoleskapet virker optimalt. Vinskap med vinterposisjon fungerer imidertid ned til 5^ romtemperatur.

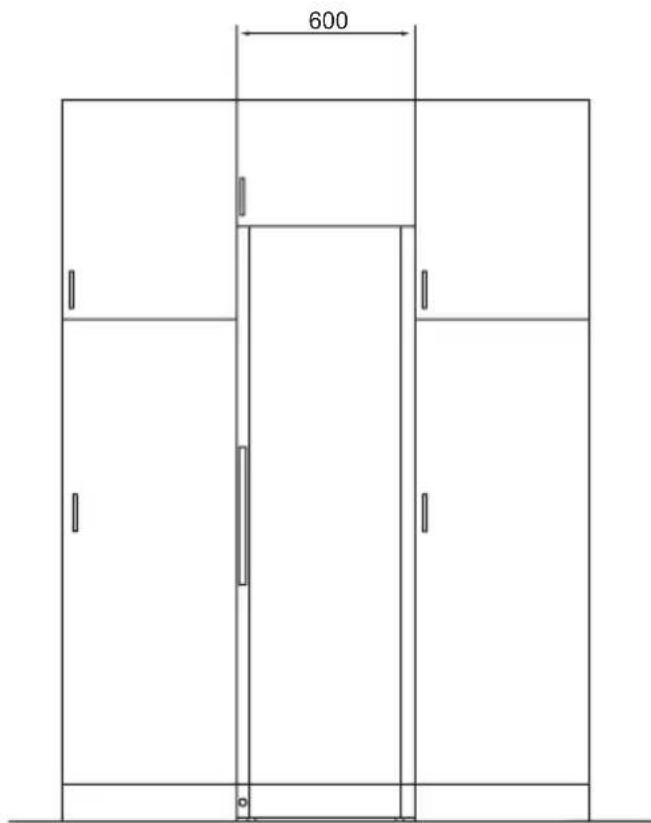

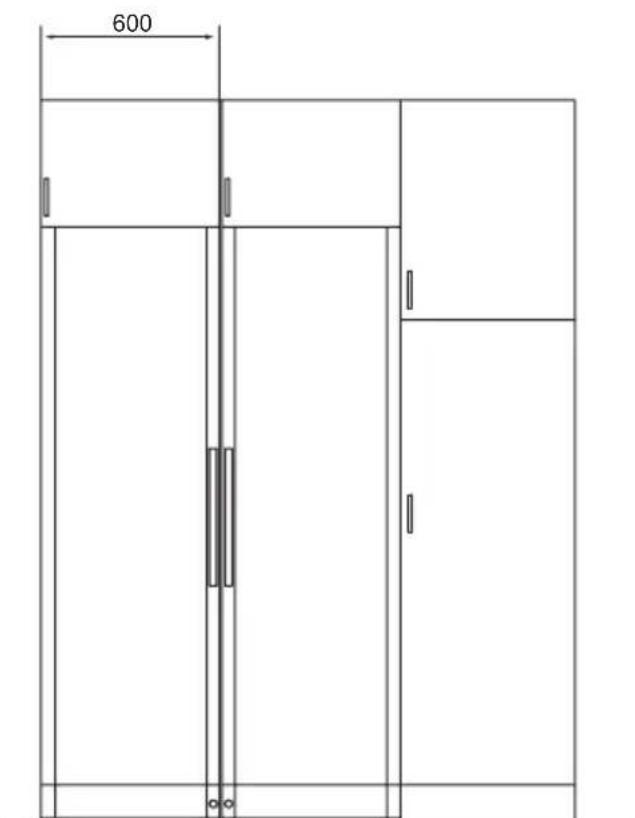

Skapet kan sta fritt opp langs en vegg, bygges inn i et kjokkenelement aller sta side om side med andre skap (fig. 2-3).

fig. 2
fig. 3

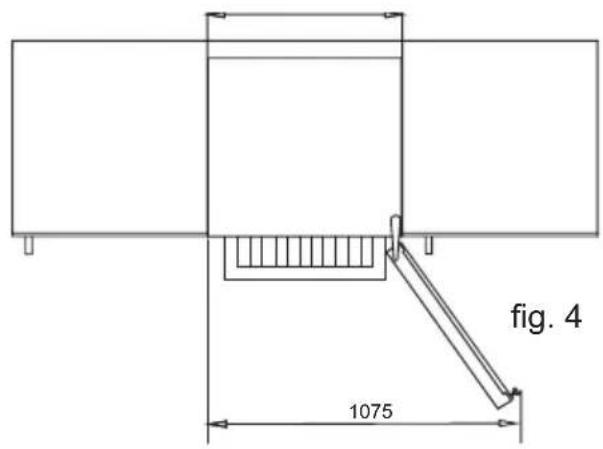

Skapet sett ovenfra

När skapet plasseres ved sider av en vegg, ma man sikre at det er tilstrekkelig plass til at doren kan apnes sa mye at hyllene kan trekkes ut (fig. 4).

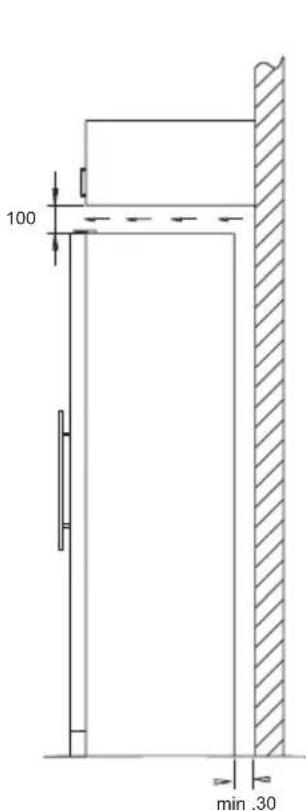

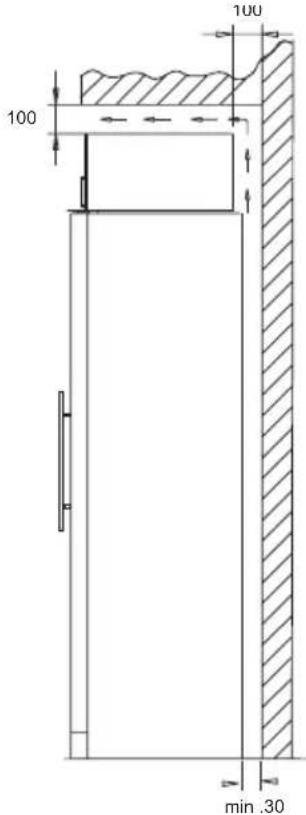

Ventilasjon

Det er viktig at kjoleskapet fär tilstrekkelig ventilasjon, og at det er god luftsrirkulasjon over, under og rundt skapet.

Figurene nedenfor viser hvordan du sikrer at det er den ndvendige sirkulasjon rundt skapet (fig. 5-6).

fig. 5 fig. 6

Avstandsstykene pa baksiden av skapet sikrer at det er den ndvendige luftsirkulasjon. Monter de to deksler som folger med skapet (se fig. 7).

(To forskjellige modeller)

fig. 7

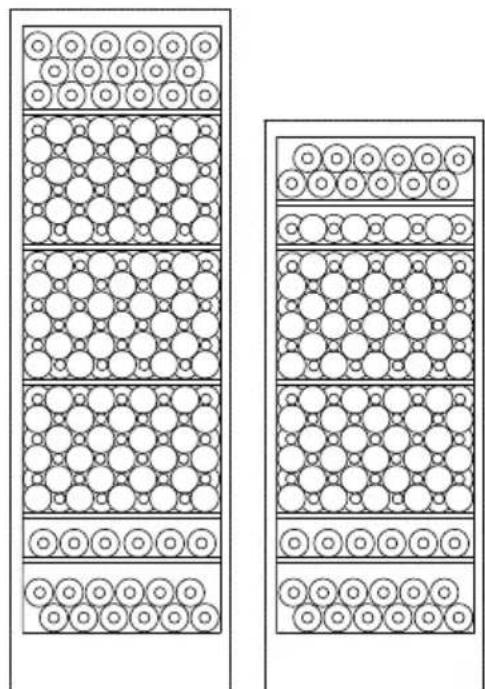

Oppstilling

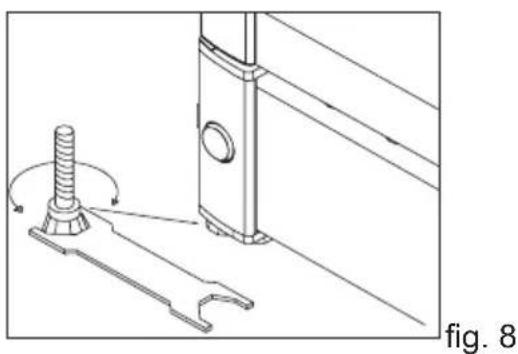

Det er viktig at skapet står helt rett. Man kan justere skapet ved Å skru de stillbare føttene foran opp eller ned (se figur 8). Kontroller med et vater at skapet står rett sideveis.

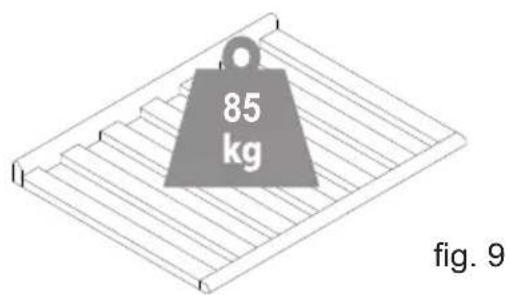

Max. 85kg

fig. 10

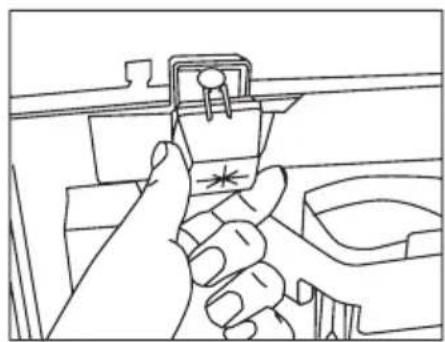

Lyskilden ma byttes av en profes-sjonell

Styringsutstyret
må byttes av en
profesjonell

fig. 11

Vendbar dør

Doren kan endres fra høyrehengslet til venstrehengslet og omvendt på folgende mæte:

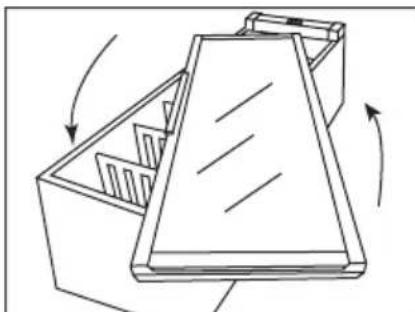

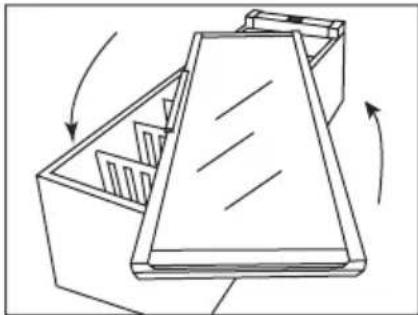

1. Skapet legges ned, og topphengslet Iosnes.

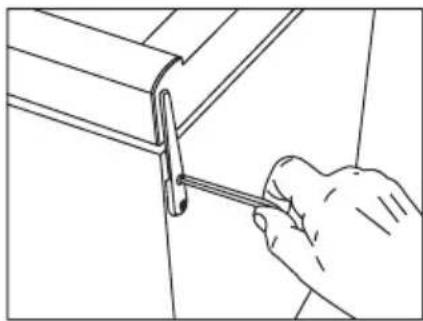

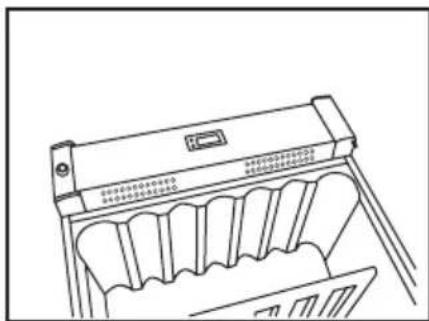

2. Demoner topphengslet.

3. Glassdoren vendes (Pa FZ 295 W flytes handtaket, som Iosnes innvendig under tetningslisten).

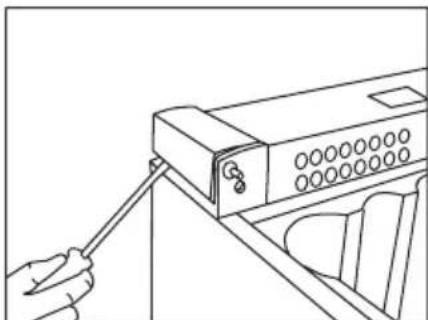

4. Dekslene i sukkelsidene demonteres forsiktig med en flat skrutrekker.

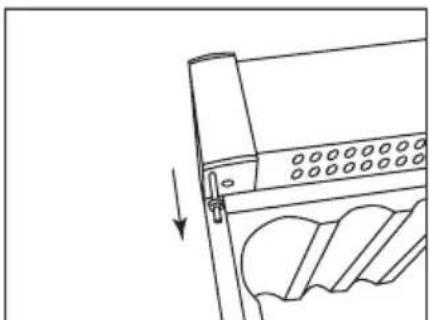

5. Hengseltappen trekkes opp ...
... og monteres ned i motsatt side.

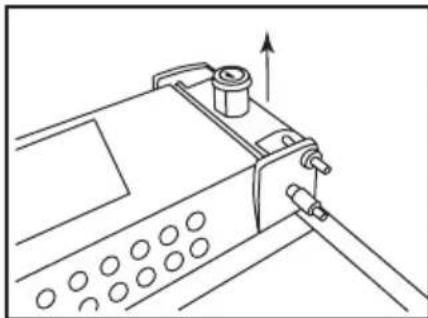

6. Lasetappen skrus Ios med en flat skrutrek- ker.

7. Nár lasetappen er skrudd Iøs, trekkes den opp sammen med lasesylderen og monteres igjen i motsatte side.

8. Dekslene i sukkelsidene klikkes pa i motsatt side.

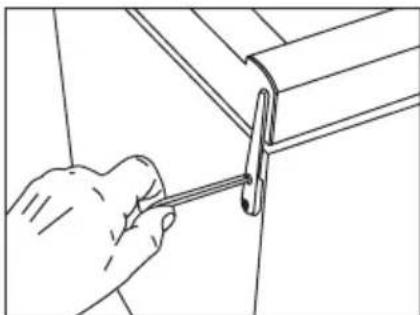

9. Døren monteres ned over bunntappen, og topphengslet monteres og skrus godt fast.

1. Etter omhengsling ma det kontroleres om tetningslisten tetter hee veien rundt. Gjor den det itke, kan man svert forsiktig varme opp tetningslisten i dens fule lengde med en hartorrer. Og deretter hjelpe tetningslisten ltt ut sa den igjen holder skapet tett. Pass pa at tetningslisten icke blir sa varm at den smelter!

OBS Du ferner magneten pa undersiden av dren ved a fierne de to skruene og montere den igen i den andre enden av dren. Hvis det er et logo klistremerke pa dren, skal du ogsa fierne det, og hvis det er mulig, klebe det pa den andre enden av dren.

Fjern den overste og nederste gjennomfaring pa dorendestykke (gjennomfanger er de sorte, runde plastikk stykkene, som passer inn i topp og bunn hengslene) og skift dem sik at den gjennomfaring som var pa toppen, na er i bunnen og omvendt.

Betjening og funksjon

fig.12

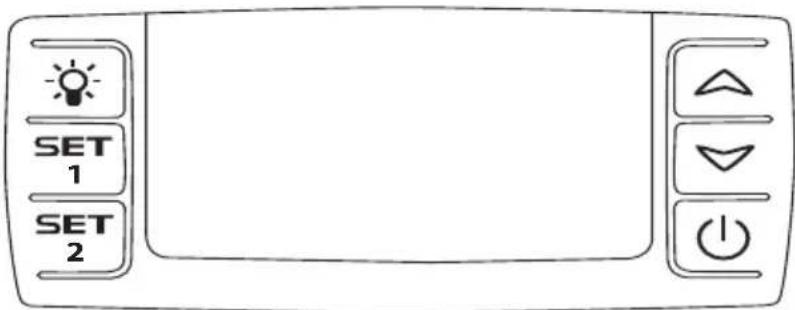

Elektronisk styring

Den elektroniske styringen sikrer at de innstilte temperaturene i toppen og bunnen av skapet holds. Dette oppnas ved hjelp av en avansert styring av kjolesystemet, varmeelementet og viften. Temperaturinn-stillingen beholds ved strømbrudd.

Den elektroniske styringen har følgende funksjoner:

På/av-bryter
Lysbryter*
- Temperaturinnstilling
- Temperaturvising
- Automatisk avriming
- Alarm for for høye og for lave temperaturer

• Lyset kan enten vare på konstant eller kunningar doren er apen.

Temperaturvisning

Displayet viser aktuell temperatur. Tallene overst i displayet viser temperatur overst i skapet og tallene nederst viser temperaturen i bunnen av skapet. Temperaturvisninger har etinnebygd filter som simulerer aktuell temperatur i flaskene. Derfor rea

Termostaten er utstyrt med barnesik-ring. Den aktiveres ved a trykke inn "opp og ned"-knappene samtidig. Etter ca. 3 sekunder blinker Pof" i displayet. Deretter vises aktuell temperatur som normalt. Dessuten kan man se innstilte temperaturer ved a trykke hhv. SET1 og SET2.

Barnesikringen kobles ut ved Å trykke inn "opp og ned" knappene samtidig. Etter ca. 3 sekunder blinker "Pon" i displayet og temperaturen kan stilles inn.

Temperaturinnstilling i toppen av skapet

Trykk inn SET1. Na kan temperaturen i toppen av skapet reguleres opp og ned ved hjelp av "opp og ned"-knappene. Temperaturen kan innstilles fra 8 til 22^ ,men temperaturen kan ikke innstilles til en lavere temperatur enn den faktiske som er innstilt for bunnen av skapet.

Temperaturinnstilling i bunnen av skapet

Trykk inn SET2. Na kan temperaturen i bunnen av skapet reguleres opp og ned ved hjelp av "opp og ned"-knappene. Temperaturen kan innstilles fra 5 til 22^ men temperaturen kan ikke innstilles til en hoyere temperatur enn den faktiske som er innstilt for toppen av skapet.

Alarmer

Alarm for høy temperatur: lydsignal + vekslende visning av "HtA" og aktuell temperatur

Alarm for lav temperatur: lydsignal + vekslende visning av "LtA" og aktuell temperatur

Alarmtemperatur er avhengig av innstilte verdier.

Lydsignalet kan slås av ved Å trykke på en vilkårlig knapp. For Å fjerne displayalarmen skal på/av-knappen trykkes inn; først for Å avbryte alarmen og deretter igjen for Å gjenstarte kompressoren.

Permanent belysning

For presentasjon av Deres vin, kan De velge Å ha lyset tent permanent ved Å trykke pa lyssymbolet to ganger. For a

slukke lyset igjen,trykkes pa

Flersoneinnstilling for serveringstemperering

Typisk innstilling for deutsche brumen er entopp/bunn innstilling p6 16/6.Med denne innstillingen vil temperaturene fordele seg

ned igjennom skapet, for lagring av ulike vintyper etter falgende fordeling, fra topp mot bunn:

For langtidsoppbevaring av viner anbefaes en topp/bunn innstilling pa 12 / 12^

Med samme innstilling i topp og bunn vil kjolesystemet skape en jevn temperatur i hele skapet.

Imidlertid vil omgivelsestemperaturen trenge langsomt inn gjennom skapets dør og sider, og forarsake en liters temperaturforskjell mellom topp og bunn. Skapet vil regulere i bunnen etter den innstilte temperaturen, og avvikelsen vil derfor vare i toppen.

Forskjellen vil ligge mellom 0 - 3^ avhengig av omgivelsestemperaturen.

Frostsikringstermostaten

Skapet har en frostsikring termostat som tar over kontrollen og kjore skapet i sikkerhetsmodus i tilfelle funksjonssvikt. I sikkerhetsmodus skabet vil inneholde temperatur mellom 2^ og 4^ .

Avriming, rengjøring og vedlikehold

Automatisk avriming av kjoleskapet

Avriming av kjoleskapet foregår automatisk, smeltevannet renner gjennom et rør ned til smeltevannsskålen som sitter på toppen av kompressoren. Vannet fordamper på grunn av varmen fra kompressoren. Smeltevannsskålen bør gjores ren engang imellom.

Rengjøring

Slukk strømmen på PÅ/AV-knappen narr skapet skal rengjores innvendig. Skapet rengjores best med en oppløsning av lunkent vann tilsatt litt oppvaskmiddel (maks. 65^ ). Bruk ikke rengjøringsmidler som kan ripe. Bruk en myk klut. Vask med rent vann og tørr grundig av. Smeltevannsvaplopet, der kondensvannet fra fordamperen renner ned, sitter i bunnen av bakveggen innate i skapet. Sorg for at det er rent. Bruk et desinfeksjonsmiddel, som f.eks. Rodalon, som skal dryppes i smeltevannsvaplopet et par ganger om Året. Rens med en piperenser eller lignende. Bruk aldri skarpe aller spisse gjenstander.

Tetningslisten omkring doren krever jevnig rengjoring for a unnga misfargng og sikre lang levetid. Bruk rent vann. Etter rengj-ring av drens tetningslist bor du kontrollere om den fortssatt er tettsluttende.

På kondensatoren, kompressoren og i kompressorrommet fjernes støvet best med en støvsuger.

Feilsøkingsliste

Feil Mulig ørsak Løsning
Skapet er "dødtd"! Skapet er slukket.Strømavbrudd; sikringen er slätt ut; støpslet er ikke satt riktig i.	Trykk på PÅ/AV-knappen.Kontroller om strømmen er tilkob-let. Sikringen skal nære slätt på.
Det renner vann i bunnen av kjøleska-pet.	Smeltevannssavløpsrøret er tett. Rens smeltevannssavløpet og avlpshullet i bakveggen.
Vibrasjoner erller sjenerende støy.	Skapet stør skjevt.Skapet hviler mot andre kjøk-kenelementer.Beholderde eller flasker berører hverandre i skapet.	Innstill skapet med et vater.Trekk skapet vekk fra kjøkkenele-menter eller apparater som står umiddelbart opp langs skapet.Sorg for avstand mellom flasker og/eller beholdere.
Kompressoren går konstant.	Høy romtemperatur. Sørg for godventilasjon.
Styringen viser P1 Toppøleren er avbrutt eller kortsluttet	Tilkall servicemontør. Hele skapet styres erter varmeste innstill-ing inntl feilen er utbedret.
Styringen viser P2 Bunnføleren er avbrutt eller kortsluttet.	Tilkall servicemontør. Hele skapet styres erter varmeste innstill-ing inntl feilen er utbedret.
Skapet er for kaldt. Skapet kjører i sikkerhetsmodus. Tilkall servicemontør.

Garanti, reserverdeler og service

Bortfall av garanti.

Feil og skade forarsaket direkte erler indirekte av feilaktig bruk, misbruk, mangelfullt vedlikehold, uriktig innbygning, installationsjon aller strømtilkobling. Brann, ulykke, lynedslag, spenningsvariasjon erler andre elektrisk forstyrelse, inkludert defekt sikring aller feil i de elektriske installationsjone er ikke dekket av deutsche garantien.

Reparasjoner utført av andre enn godkjente serviceverksteder og enhver annen feil ell er skade som produsenten kan pavise er forarsaket av annet enn fabrikasjons- ell er materialfeil er ikke dekkeret av denen garantien.

Legg merke til at endringer i konstruksjonen av apparatet aller endringer av komponenter i apparatet vil medfore bortfall av garantio og produktansvar, og utstyret vil/DDke lenger vaere tillat a bruke. Godkjenningen pa typeskiltet vil ogsa vare ugyldig.

Transportskade oppdaget av kjøper er primaert et forhold mellom kjøper og forhandler, dvs. forhandleren ma sikre at slike klager blir lost til kjøperens tilfredshet.

För du kontakter service, bes du undersøke om du selv kan utbedre feilen. Hvis anmodning om assistanse ikke er dekket av garantien, f.ecs. hvis feilen skyldes at sikringen er gatt aller feilaktig bruk, vil du bli belastet de utgiftene som din henvendelse til service har utløst.

Reservedele

Ved bestilling av reservationer, vennligst opplys type, serie- ogproduknummer for apparatet. Denne informasjonen finnes pa typeskiltet. Typeskiltet inneholder forskjellig teknik informasjon, inkludert type- og seriENUMmer.

Kassering

Brukerinformasjon om innsamling og handtering av gammadt utstyr og brukte batterier.

Slike symboler påprodukter, emballasje, og/eller på medfolgende dokumenter betyr at bruke elektriske/elektroniskeprodukter og batterier ikke鬆 blandes med vanlig husholdningsavfall. For riktig handtering og gjenvinning av gamleprodukter og bruke batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2012/19/EU og 2006/66/EC.

Ved riktig handtering avppe disse produktene og batteriene,hjelper du til med a spare verdifulle dessurser og forbindre potensielle negative effekter pa menseskers helse og miljoet, som ellers kan oppsta ved uruktig avfallshandtering.

For mer informasjon om innsamling og gjenvinning av gamleprodukter og batterier, vennligst ta kontakt medCOMMEN, ditt renovasjonssselskap ell er stedet der du kjopte gjenstandene.

Ukorrekt handtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU.

Dersom du onsker a kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler aller leverandr for videre informasjon.

Informasjon om handtering i landutenfor EU

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol.l dette tilfellet etterkommen det kravet satt av direktivet for det kjemikaliet det gjelder.

Varning

NO Rett til endringer forbeholds

SE Ratt till andringar forbehalls.
