| Produkttype | Trådløs skruautomat (AccuTec) |
| Merke | Fein |
| Modell | ASM 1812 PC |
| Strømforsyning | Li-Ion MultiVolt batteri |
| Driftstemperatur | 5 °C til 45 °C (batteri og verktøy) |
| Rotasjonsretning | Reversibel (bryter) |
| Mekanisk clutch | Justerbar, med frakobling |
| Start | Myk start |
| Automatisk stopp | Ja, etter korrekt skruing eller ved feil |
| LED-indikator | Grønn (OK), rød (feil/utladning), gul (svakt batteri) |
| Termisk beskyttelse | Ja, stopp ved overoppheting |
| Motorblokkering | Deteksjon og stopp |
| Innstilling | Via Parameter Control programvare og adapter |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsåpninger med tørr trykkluft |
| Reservedeler | Tilgjengelig på www.fein.com |
| Garanti | I henhold til lovgivning og produsentens erklæring |
| Sertifiseringer | CE, UKCA, Intertek (US/CA) |
Ofte stilte spørsmål - ASM 1812 PC Fein
Brukerspørsmål om ASM 1812 PC Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din ASM 1812 PC - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ASM 1812 PC av merket Fein.
BRUKSANVISNING ASM 1812 PC Fein
Hantering med batteri.
Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturomraretp 5^ - 45^ (41^ - 113^) . Akku-temperaturen skal befinde sig i akku-driftstemperaturomraret, narr opladningen garigang.
Vedligeholdelse og kundeservice.
Overensstemmelseserklæring.
Miljøbeskyttelse, bortskaffelse.
Emballage, udtjent el-vaerktoj og tilbehør bedes aflevet til miljovenlig genbrug.
Batterier skal vare afladet, for de bortskaffes.
Oversettelse av den originale bruksanvisingen.

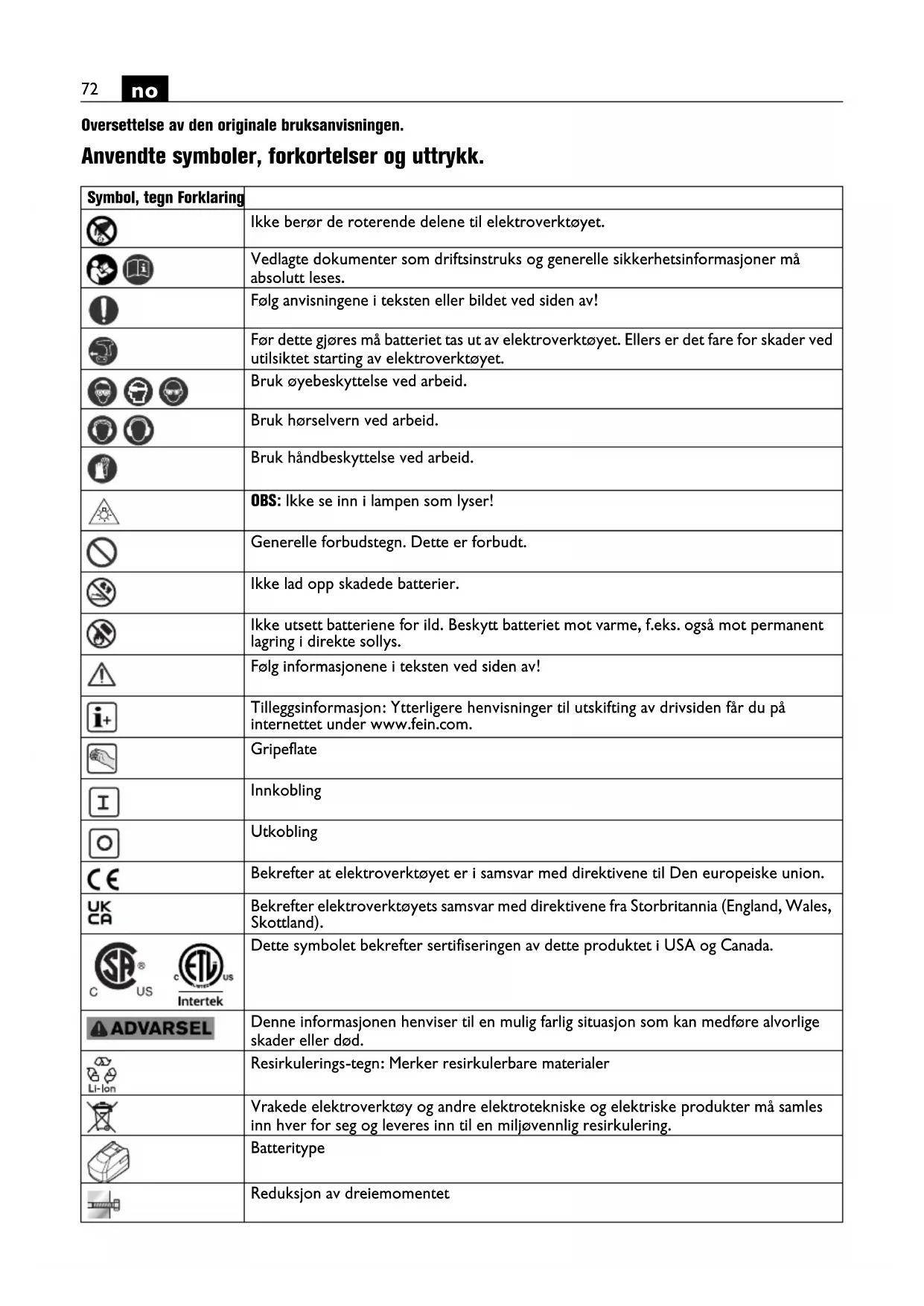

Anvendte symboler, forkortelser og uttrykk.
| Symbol, tegn Forklaring | |
| Ikke berør de roterende delene til elektroverktøyet. | |
| Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner på absolutt leses. | |
| Følg anvisingene i teksten eller bildet ved sider av! | |
| Før dette gøres på batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. | |
| Bruk øyebeskyttelse ved arbeid. | |
| Bruk hørselvern ved arbeid. | |
| Bruk händbeskyttelse ved arbeid. | |
| OBS: Ikke se inn i lampen som lyser! | |
| Generelle forbudstegt. Dette er forbudt. | |
| Ikke lad opp skadede batterier. | |
| Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. ögså mot permanent lagring i direkte sollys. | |
| Følg informasjonene i teksten ved sider av! | |
| Tillegsinformasjon: Ytterligere henvisninger til utskifting av drividen fãr du på internettet under www.fein.com. | |
| Gripeflate | |
| Innkobling | |
| Utkobling | |
| Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. | |
| Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). | |
| Dette symbolet bekrefter sertifizierungen av dette produit i USA og Canada. | |
| Denne informasjonen henviser til en mulig farlig sitiasjon som kan medføre alvorlige skader eller ød. | |
| Resirkulerings-tegn: Merker resirkulerbare materialer | |
| Vrakede elektroverktøy og andre elektrotekniske og elektriskeprodukter på samles inn hvør for seg og leveres inn til en miljøvennlig resirkulering. | |
| Batterype | |
| Reduksjon av dreiemomentet | |
| Øking av dreiemomentet | |
| Bruk skuesikringslim (medium). | |
| La skruesikringslim herde iht. produsentens angivelser. | |
| (**) Kaninneholde sifre eller bokstaver | |
| (Ax - Zx) Merking for interne formål | |
| Tegt Enhet internasjonal Enhet nasjonal Forklaring | |||
| UV V Elektrisk likespenning | --- | ||
| \( n_0 \) | /min, min-1, rpm,r/min | min-1 | Turtall, ubelastet(område innstillbart med programvare parametercontrol (PC)) |
| \( n_{Reset} \) | /min, min-1, rpm,r/min | min-1 | Turtall ved levering fra fabrikk |
| M... | Nm Nm Dreiemoment | ||
| kg kg Vekt tilsvarende | EPTA-Procedure 01 | ||
| \( L_{pA} \) | dB dB Lydtrykknivå | ||
| \( L_{WA} \) | dB dB Lydeffektnivå | ||
| \( L_{pCpeak} \) | dB dB Maksimalt lydtrykknivå | ||
| K... | Usikkerhet | ||
| \( a_h \) | \( m/s^2 \) | \( m/s^2 \) | Svingningssemisjonsverdi (skruer) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \) | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \) | Basis- og avledede enheter fra det internasjonaleenhetssystemet SI. | |
For din egen sikkerhet.
ADVARSEL
Les gjennom alle advarslene og anvisingene. Unnlatelse av a ov
holde advarslene og nedenstaende anvisninger kan medfore elektriske stot, brann og/eller alvorlige skader. Ta godt vare pa alle advarslene og informasjonene.
Ikke bruk dette elektronverktoyet for du har lest og forstattt donne driftsinstruksen og de vedlagte "Generelle sikkerhetsinformasjonene" (doku
mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lanes bort erer selges videre.
Elektroverktøyets formal:
handholdt skrutrekker til inn-og utskruing av mutre med FEIN-godkjente innsatsverktoy og tilbehør uten vanntilforsel i værbeskyttede omgivelser.
Spesielle sikkerhetsinformasjoner.
Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfær er arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan øgså sette elektroverktøyets metalldeler under spenning og före til elektriske støt.
Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metalløkeapparat for arbeidet pabegynnes.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med handen.
Hold elektroverktøyet godt fast. Det kan oppstå hove reaksjonsmomenter i korte perioder.
Ikke beareid materialer som inneholder magnesium. Det er brannfare.
Ikke bearbeid CFK (karbonfiberforsterket plast) og seks materialer som inneholder asbest. Disse gjelder som kreftfremkallende.
Det er forbudt á skru eller nagle skilt eller tegn på elek- troverktoyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskitl.
Bruk kun ressedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.
Rengjør ventilasjonsapningene til elektroverktøyet med ikke-metaliske verktøy med jejne mellomrom. Motorviften trekker stovinn i motorhuset. Dette kan forarsake elektrisk fare nár det samles for mye metallstov.
Se aldri fra sma avstander inn i lampen til elektroverktoyet. Rett lampelyset aldri mot oynene til andre person som befinner seg i nærhen. Strålingen som genereres av lampen kan vare skadelig for oyet.
Rett-il-verktayet mot deg selv, andre personer eller dyr.Det er fare for skader pga.skarpe eller varme innsatsverktoy.
Bruk og behandling av batteriet (batteriblokken).
Ta hensyn til følgende informasjoner for Å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader vedBruk av batteriet:
Batterier违法犯罪 Batterier må ikke tas fra haverandre, øpnes eller hakkes opp. Ilkke utsett batteriene for mekaniske støt. Ved skader og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere øndrettsorganene. Batterivæske som renner ut kan före til irritasjoner på heden eller forbrenninger.
Hvis det er kommet batterivæske på gjenstander, på disse rengjærés eller eventuelt skiftes ut.
Ikke utsett batteriene for varme eller ild. Batteriene på化进程 i direkte sol.
Ta batteriet Först ut av originaileballasjen'nar det skal brukes.
Ta batteriet ut av elektroverktoyet f#r det utfores arbeid pa elektroverktoyet. Hvis elektroverktoyet starterutilsiktet, er det fare for skader.
Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene pa batteriet og elverktøyet med en tørr, ren klut.
Bruk kun intakte originale FEIN-batterier, som er beregnet for dette el-verktoyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare.
Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen.
Hand-arm-vibrasjoner
Vibrasjonsnivæt som er angitt i disse anvisingene er malt iht. en malemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg ogsa til en forelopig vurdering av svingningsbelastningen.
Det angitte svingningsnivæt representative de vanlige anvendelsene til elektroverktøyet. Men hvis elektrøverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan
svingningsnivaet avvike. Dette kan oke vibrasjonsbelast- ningen tydelig for hele arbeidstiden.
Til en noyaktig vurdering av vibrasjonsbelastningen bør det ogsa tas hensyn til tidene nar maskinen var utkoblet eller gär, men/DDke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.
Bestem ekstra sikkerhetstiltak for a beskytteBrukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.
Bruksinformasjon.
Produsenten forhändsinnsteller ikke elektroverktøyet på det senere brukstilfelter.
For forstegangs idriftsettelse av elektroverktoyet skal dreiemomentet til den mekaniske avbryterkoblingen stilles inn på onsket verdi innenfor det tillatte proveomrade og kontrolleres ved hjelp av et egnet dynamisk malesystem.
I fabrikutleveringstilstand er konfigurasjonen av maskinparameterne i samsvar med tilstanden ved homologasjon (maskinspesifikk homologasjon finner du pa FEIN sin nettside).
Ved den individuelle konfigurasjonen av maskinparame-teringen ved hjelp av FEIN ParameterControl-programvare kan maskinens oppforsel under drift bli endret.
Elektroverktoyet har et "MultiVolt""-batterigrensesnitt,driften med forskjellige batterityper er derved mulig.Avhengig fra den brukte batteritypen kan maskinens oppforsel under drift bli endret.
Det skal gjennomfores en regelmessig kontroll av oppforselen under drift samt at de krevde prosessparame-terne overholds pa en rimelig mate.
Elektroverktoyet er utstyrt med mykstart.
När motoren kobler ut etter en korrekt skruing, er ny innkobling forst mulig etter 0,8 sek. Slik unngas det at allerede faste skruer trekkes enda fastere ved en feiltagelse.
I venstregang kobler maskinen ut med tydelig øket dreiemoment.
Legg under drift merke til elektroverktoyets optiske og akustiske signaler som beskrevet i avsnitt «Betydningen til LED-lampen og lydsignalene på elektroverktoyet»
Handtering av batteriet.
Lagre, bruk og lad batteriet bare med FEIN ladeaparater i batteriets temperaturomrade pa 5^- 45^ (41^ - 113^) . Batteriets temperatur skal ved start av ladeprosessen vare i batteriets temperaturomrade.
| LED-indika-tor | Betydning Aksjön | |
| 1-4 grøn-ne LED | Ladetilstand i present | Drift |
| Rødt konti-nuerlig lys | Batteriet er nesten tomt | Lad opp batteriet |
| LED-indika-tor | Betydning Aksjon | |
| Rødt blink-lys | Batteriet er ikke driftsklart | Få batteriet inn i bat-teri-driftstemperatur-området, lad deretter opp |
Den ekte ladetilstanden til batteriet i prosent vises kun纳税 motoren pa elektroverktoyet er stanset.
Motoren stoppes automatisk av elektronikken纳税 batteriet er utladet.
Valg av dreieretning (Se side 16/17).
Bruk hýre-/venstre-bryteren kun narr motoren stå stille.
Sett hýre-/venstre-bryteren i mídstilling for Å unngå en utilisiktet start, f.eks. ved transport.
Bruk av utgående drivkraft (ASW18-6/12-PC)
Kontroller För bruk av elektroverktøyet at dreiemomentet på maks. 8 Nm ikke blir overskredet.
Utkobling av maskinen
Maskinen kobler ut ca. 30 min etter at bryteren ble betjent for siste gang, dvs. maskinen kan bare aktiveres igjen ved a sla den pa.
Betydningen til LED-lampen og lydsignalene på elektroverktøyet.
AccuTec skrutrekkere kan avvikende fra de ekstenderne standard-programmene i noen omrader programmeres fritt. For a lage disse spesielle losninger er det nodvendig med et ekstra PC-program for parametringen. Med programmeringsadapteren kan deretter dataene overfores til skrutrekkeren. Den aktuelle programvaren kan lastes via internettet hos FEIN pa www.fein.com. Den befinner seg i det landsspesifikke omraret AccuTec. En lenke til ditte omraret befinner seg pa det vedlagte USB-kortet til programmeringsadapteren som fas separat.
Vi anbefaler à oppdatere firmwaren på din AccuTec skrutrekker regelmessig.
Vedlikehold og kundeservice.
Ved ekstreme bruksvilkar kan det ved bearbeidelse av metall sette seg metallstov innate i elektroverktoyet. Dette kan forarsake kort
slutting ell er overslag. Blas ofte gjennom de innvendige delene av elektroverktoyet gjennom ventilasjonsspaltene med torr og oljefri trykkuft.
Kontroller regelmessig elektroverktoyets tilstand og sorg i rett tid for ndvendige vedlikeholds- eller reparasjonsarbeider.
Levetiden til maskin, batteri og tilbehør (f.eks. vinkelhode og innsatsverktøy) er avhengig av maskinens belastning og bruk.
Produkter som har vært i kontakt med asbest, ma ikke sendes til reparasjon. Handter produit kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Den aktuelle reservationslisten for dette elektroverktoyet finner du pa internettet under www.fein.com. Bruk kun originale reservationeler.
Folgende deler kan du skiffe ut selv etter behov: Innsatsverktøyer, batteri, tilbehør
Reklamasjonsrett og garanti.
Reklamasjonsretten for Produktet gjelder fj. de lovmesige bestemmelsene i det landet Produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ-sentens garantierklaring.
Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrjasjoner av tilbehør som/DDke ingar i din leveranse.
Samsvarserklæring.
CE-erklaringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Association) og kun forprodukter som er bestemt for marketed i EU eller EFTA. Etter atprodukter er introduserp a EU-marketed, mister UKCA-merket sin gyldighet.
UKCA-erklageringen gjelder kun for det brisiske markedet (England, Wales og Skottland) og kun forprodukter som er bestemt for det brisiske markedet. Etter at produit er introduusert pa det brisiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppførpå siste side i denne driftsinstruksen.
Tekniske underlag hos:
C. & E. Fein GmbH,
Emballasjer, gammadt elektroverktoy og tilbehør må leveres inn til miljøvennlig resirkulering.
Batterier mä kun leveres inn til korrekt deponering i utladet tilstand.
Hantering av batterier.
Frankoppling av maskinen
Maskinen koplar fran ca. 30 min after senaste paverkning av brytaren, dvs maskinen kan aktiveras pa nytt endast genom ny inkoppling.
