| Produkttype | Akku skruemaskine (AccuTec) |
| Mærke | Fein |
| Model | ASM 1812 PC |
| Strømforsyning | Li-Ion MultiVolt batteri |
| Driftstemperatur | 5 °C til 45 °C (batteri og værktøj) |
| Rotationsretning | Omvendbar (kontakt) |
| Mekanisk kobling | Justerbar, med frakobling |
| Start | Blød start |
| Automatisk stop | Ja, efter korrekt skruning eller ved fejl |
| LED-indikator | Grøn (OK), rød (fejl/afladning), gul (lavt batteri) |
| Termisk beskyttelse | Ja, stop ved overophedning |
| Motorblokering | Detektering og stop |
| Indstilling | Via Parameter Control software og adapter |
| Vedligeholdelse | Regelmæssig rengøring af ventilationsåbninger med tør trykluft |
| Reservedele | Tilgængelige på www.fein.com |
| Garanti | I overensstemmelse med lovgivning og producentens erklæring |
| Certificeringer | CE, UKCA, Intertek (US/CA) |
Ofte stillede spørgsmål - ASM 1812 PC Fein
Brugerspørgsmål om ASM 1812 PC Fein
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning ASM 1812 PC - Fein og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. ASM 1812 PC af mærket Fein.
BRUGSANVISNING ASM 1812 PC Fein
Oversaettelse af den originale betjeningsvejledning

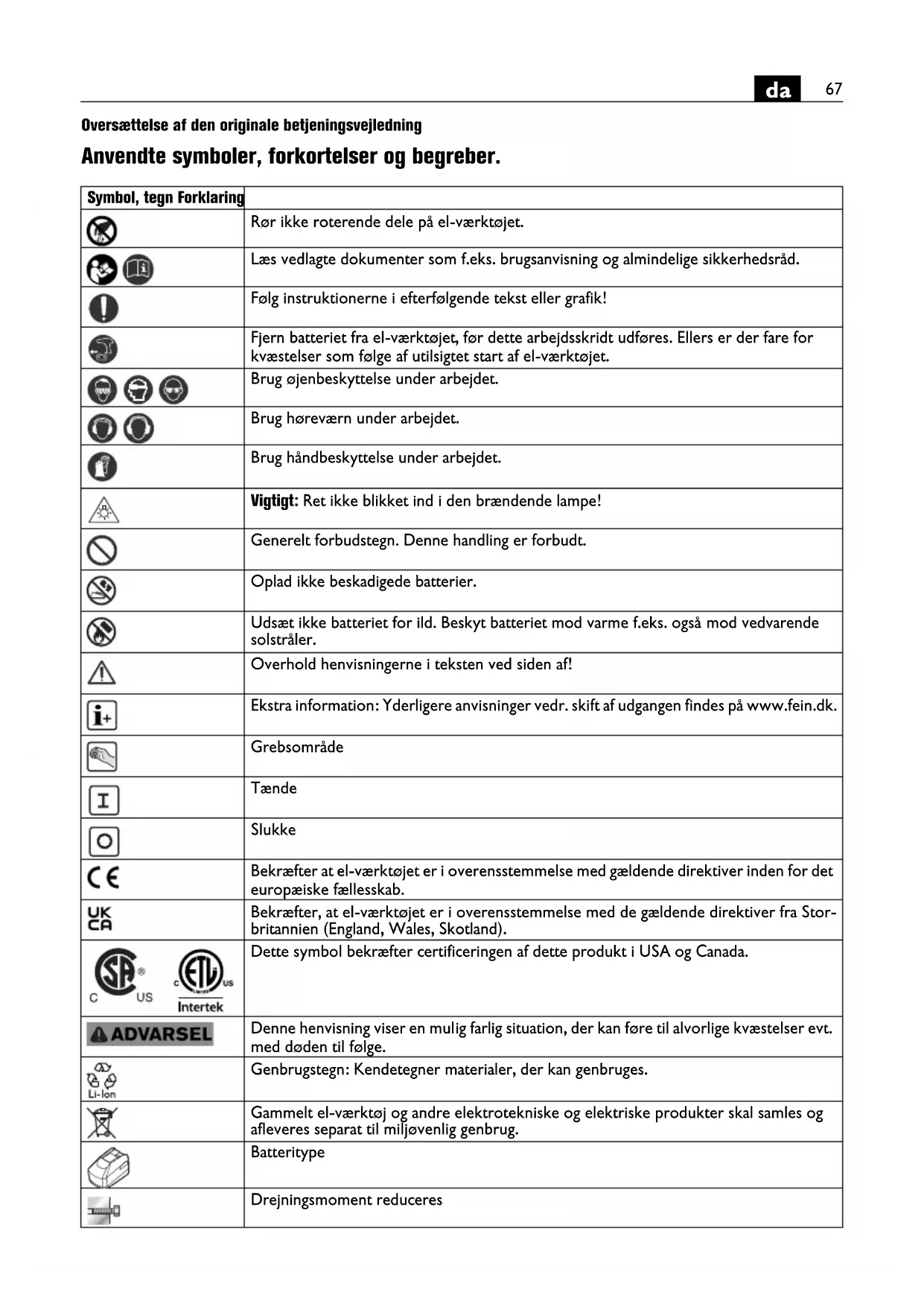

Anvendte symboler, forkortelser og begreber.
| Symbol, tegn Forklaring | |
| Rør ikke roterende dele på el-værktøjet. | |
| Læs vedlagte dokumenter som f.eks. brugsanvising og almindelige sikkerhedsråd. | |
| Følg instruktionerne i afterfolgende tekst eller grafik! | |
| Fjern batteriet fra el-værktøjet, for dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følege af utilsigtet start af el-værktøjet. | |
| Brug øjenbeskyttelse under arbejdet. | |
| Brug høreværn under arbejdet. | |
| Brug handbeskyttelse under arbejdet. | |
| Vigtigt: Ret/DDIk blikket ind i den brændende lampe! | |
| Generelt forbudstegt. Denne handling er forbudt. | |
| Oplad/DDke beskadigede batterier. | |
| Udsæt/DDke batteriet for ild. Beskyt batteriet mod varme f.eks. och mod vedvarende solstråler. | |
| Overhold henvisningerne i teksten ved sider af! | |
| Ekstra information: Yderligere anvisninger vedr. skift af udgangen findes på www.fein.dk. | |
| Grebsområde | |
| Tænde | |
| Slukke | |
| Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. | |
| Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Stor-britannien (England, Wales, Skotland). | |
| Dette symbol bekrafter certificeringen af dette produit i USA og Canada. | |
| ADVARSEL | Denne henvisning viser en mulig farlig situation, der kan.fore til alvorlige kvæstelser evt. med døden til føge. |
| Li-lon | Genbrugstegt: Kendetegner materialer, der kan genbruges. |
| Gammelt el-værktøj og andre elektrotekniske og elektriskeprodukter skal samles og afleveres separat til miljøvenlig genbrug. | |
| Batterity | |
| Drejningsmoment reduceres | |
| Symbol, tegn | Forklaring |
| Drejningsmoment øges | |
| Brug en skruesikringslak (middelfast). | |
| Lad skruesikringslakken hærde iht. producentens oplyninger. | |
| (**) Kan indeholde tal erl bogstaver | |
| (Ax - Zx) Mærkning til | interne formål |
| Tegn Enhed international Enhed national Forklaring | |||
| UV V Elektrisk jænspænding | ... | ||
| \( n_0 \) | /min, min-1, rpm,r/min | /min Ubelastet omdrejningstal(område indstillelig med software Parameter Control (PC)) | |
| \( n_{Reset} \) | /min, min-1, rpm,r/min | /min Omdrejningstal | fabriksudlevering |
| M... | Nm Nm Drejningsmooment | ||
| \( L_{pA} \) | kg kg Vægt iht. EPTA-Procedure 01 | ||
| dB dB | Lydtryknifeau | ||
| \( L_{wA} \) | dB dB | Lydeffektniveau | |
| \( L_{pCpeak} \) | dB dB | Top lydtryknifeau | |
| K... | Usikkerhed | ||
| \( a_h \) | \( m/s^2 \) | \( m/s^2 \) | Svingningsemissionsværdi (skruer) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \) | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, \( m/s^2 \) | Basisenheder og afledte enheder fra det internationale enchedssystem SI. | |
For din egen sikkerheds skyld.
ADVARSEL
Læs alle sikkerhedsråd og instruk-ser. I tilfælde af manglende over-
holdelse af sikkerhedsrad og instrukser er der risiko for elektrisk stod, brand og/eller alvorlige kvastelser.
Opbevar alle sikkerhedsråd og instrukser til senere brug.
Anvend/DDe tte el-vaerktj,fo du har laest naervarende brugsanvising samt vedlagte ,Alminderige sikkerhedsrad" (skriftnummer
3 41 30 465 06 0) noje igennem og forstaet det hele. Opbevar navnte materiale til senere brug og giv det videre til enevt. ny ejer.
Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelier.
El-varktojets formal:
handfør skruemaskine til iskruning og lösning af skruer og motrikker med det af FEIN godkendte tilbehør.uden tilforsel af vand i vejrbeskyttede omgivelser.
Specielle sikkerhedsforskrifter.
Hold el-værktøjet i de isolerede gribebflader, nr du udforer arbejde, hvor skruen kan ramme bojede strøm-ledninger. Kontakten med en spændingsforende ledning kan ogsa sætte metalholdige værktjojsdele under spænding, hvilket kan fore til elektrisk stød.
Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontroller arbejdsmrådet (f.eks. med en metalpejler), for arbejdet pabegyndes.
Sikre emnet. Et emne, der holdes med en spendean-ordning, holdes mere sikkert end i handen.
Hold godt fast i el-varktojet. Der kan opsta hoge reak-tionsmomenter for en kort tid.
Bearbejd/DDKE magnesiumholdigt materiale. Brandfare. Bearbejd/DDKE CFK (glasfiberforstarket kunststof) og icke asbestholdigt materiale.Disse gelder som krftfremkaldende.
Det er forbudt at skrue eller nitte skilte og tegn på elværktoget. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.
Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-vektjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehørret passer til dit el-vektj.
Rengør ventilationsåbningerne på el-vektetjet med regelmæssige mellemrum med ikke-metallisk værktøj.
Motorblæseren trækker stov ind i huset. Dette kan fore til elektrisk fare, hvis store mængder metalstov opsamples.
Ret aldrigblicket ind i el-varktojets lampelys fra kort afstand. Ret aldrig lampelyset ind i ojnene pa andre personer, der befinder sig i nahreden. Lysstralen kan vare skadeligt for ojet.
Ret/DDe el-vaerktoejet mod dig selv, andre personer ell er dyr. Skarpt ell varmt tilbehor kan fore til kvastelser.
Brug og behandling af batteriet.
Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af handtering med batteri-erne:
Batterier ma ikke skilles ad, abnes aller hakkesitu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftvejene. Sivende batterivæske kan fore til hudirritation eller forbrændinger.
Hvis væske siver ud af det beskadigede batteri og fugter nærligende genstande, kontroller da de pagældende del, renger dem eller udskift dem after behov.
Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.
Tag Först batteriet ud af den originale emballage, nár det skal bruges.
Tag batteriet ud af el-værktojet, for arbejde udfores pa el-værktojet. Går el-værktojet utilsigtet i gang, kan man blive kvaestet.
Sæt kun akkuen pa, nár el-værktoget er slukket.
Fjern kun batterier, när el-værktøjet er slukket.
Hold batterier.uden for børns rækkevidde.
Hold batterier rene og beskyt dem mod fugtighed og vand. Rengor batteriet og el-varktojets snavsede tilslutninger med en t or ren klud.
Brug kun intakte originale FEIN batterier, der er beregnet til dit el-varktj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, afterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.
Følg sikkerhedsrådene i brugsanvisningen til batteri-laderen.
Hand-arm-vibrationer
Vibrationsniveauaet angivet i disse instruktioner er malt jævnfor en malprocedure, normeret i EN 62841, og kan benytttes til indbyrdes sammenligning af el-værktoj. Den egner sig desuden til en forellobig vurdering af vibrationsbelastningen.
Det angivne vibrationsniveau repraesenterer el-varkto-jets vigtigste anvendelsesformer. Hvis el-varktojet benyttes pa,anden made med icke formalsbestemt til
behörller vedutilstrækkeligvedligeholdelse,kan vibrationsniveauaet afvige.Derved kan vibrationsbelast- ningen i hele arbejdssperioden foroges betydeligt.
Ved en nogagting vurdering af vibrationsbelastningen bo r der ogsa tages hojde for den tid, hvor varktojet enten er slukket ellr fortsat er taendt, men ikke er i eigentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperriden betydeligt.
Fastlag yderligere sikkerhedsforanstaltninger til beskytelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-varktoj og tilbehør, hold handerne varme, organisation af arbejsprocedureer.
Betjeningsforskritter.
El-varktojet forindstilles ici af producenten til den planlagte anvendelsessituation.
Drejningsmomentet for den mekaniske frakoblingsautomatik skal indstilles pa den onskede vardi i det tilladte kontrlomrade og kontrolleres vha. et egnet dynamisk malesystem, for el-varktojet tages i brug forste gang.
I udleveringstilstanden fra fabrikken svarer konfigurati-onen af maskinparametre til homologeringstilstanden (maskinspecifikke homologeringer vindes pa FEIN hjemmesiden).
Den individuelle konfiguration af maskinens parametre vha. FEIN ParameterControl-Software kan medfore, at maskinens driftsadferd andrer sig.
El-varktojet er udstyret med en "MultiVolt"-akkugraenseflade, hvilket gorg det muligt at arbejde med forskellige akkutyper. Maskinens driftsadfard kan aendre sig, afhengigt af den anvendte akkutype.
En overholdelse af de kræve de procesparametre skal i hvert fald kontrolleres individuelt for den pagældende anvendelse på basis af de reelle brugsbetingelser För ibrugtagningen.
Driftsadfærden og overholdelsen af de krævede procesparametre skal kontrolleres regelmaessigt og pa passende måde.
El-varktojet er udstyret med en blod start.
Slukker motoren after et korrekt udfør skruearbejde, kan maskinen forst tændes igen after 0,8 sek. Derved undgas utilsigtet spending af allerede iskruede skruer.
Vær under driften opmærksom pa optiske og akustiske signaler fra el-værktøjet iht. beskrivelsen i afsnittet „Betydning af LED-lampen og signaltonerne pa el-værktøjet".
| LED-lampe Betydning Handling | ||
| 1-4 grøn LED-lampe | Procentuel ladetilstand | Drift |
| rødt kon-stant lys | Batteriet er næsten tom | Batteri oplades |
| rødt blin-kende lys | Batteriet er ikke clar til brug | Batteri skaløre afkø-let før detSMTPs i lader, herefter oplades det |
Batteriets aktuelle procentuelle ladetilstand vises kun,\ när el-vektøjets motor er stoppet.
Ved en forestaende dyb afladning af batteriet stopper elektronikken automatisk motoren.
Drejeretning vaelges (se side 16/17).
Tryk kun pa retningsomskifteren, nar motoren star stille.
Stil retningsomskifteren i midten for at undgå utilsigtet化进程 f.eks. under transport.
Brug at lige udgang (ASW18-6/12-PC)
Kontroller for drug af el-værktoget, at drejningsmomentet pa maks. 8 Nm ikke overskrides.
Maskinens slukningsproces
Maskinen slukker ca. 30 min, after at kontakten er blevet betjent sidste gang, dvs. maskinen kan kun aktiveres igen ved atende for den.
Betydning af LED-lampen og signaltonerne på el-værktoget.
Folgende tilstande gelder for fabriksudleveringstilstand. Yderligere viseoptioner er mulige vha. Parameter Control (se PC-software).
| LED-lampe Betydning Forklaring | ||
| ✓X | Grøn LED-lampe lyser (1 sekund). Du har gen. | nemført skruearbejdet korrekt. Det forindstillede frakoblingskriterie (f.eks. drej-ningsmoment) blev opfyldt. |
| ✓X | Rød LED-lampe lyser (1 sekund), og der høres en kort pibende lyd. | Du har ikke gennemført skruearbejdet korrekt. Det krævede frakoblingskriterie (f.eks. drej-ningsmoment) blev ikke opfyldt. Som alternativ blev et forindstillet fejlkriterie (f.eks. for stor drejevinkel) opfyldt. |
| Gul LED-lampe lyser hele tiden. | Den resterende akku-kapacitet er under 25%. Akkuen skal skiftes i den næste tid. | |
| ✓X | Rød LED-lampe blinker (1 x i sekundet) og gul LED-lampe lyser hele tiden. | Akkuen er afladt og skal skiftes. |
| ✓X | Rød LED-lampe lyser hele tiden. | Der er en irreversibel fejl på maskinen. Maskinen skal repareres af kundeservice. |
| ✓X | Rød og gul LED-lampe lyser hele tiden. | - Akkuen er defekt. Kontakt venligst kundeservice. - Maskinen kan ikke køre med den anvendte alkutype. |
| ✓X | Rød LED-lampe blinker (1 gang pr. sekund). | - Der er en irreversibel fejl på maskinen som f.eks. blokering af motoren. Maskinen spærres for at beskytte de internekomponenter. Fjern aktuken og sæt这部分igen. Sørg for at betjene maskinen korrekt næste gang, der udføres skruearbejde. - Det fordefinerede serviceinterval er næt (LED-lampe blinker 3 gange after hvver skrues-amling). |
| ✓X | Rød LED-lampe blinker (2 x i sekundet). El-vektøjet er overophedet, overtemperatur-beskyttelsen er aktiveret. Efter afkølingen er el-vektøjet driftsklart igen. Skulle overtempera-turbeskyttelsen aktivere flere gange after hinanden, skal el-vektøjet kontrolleres af kundeservice. | |
| ✓X | Rød LED-lampe blinker (1 x i sekundet). Gul LED-lampe blinker (1 x i sekundet). | Akkutypen er ikke egnet til dette skruearbejde. Anbefaling: Brug en akkutype med hjg kapacitet til blødtskruearbejde og hjg drejningsmoment. |
| ✓X | Alle LED-lamper lyser lynchurtigt. Akku-skruem | maskinen skifter til energisparefunk-tionen. |
Parametrering
AccuTec skruemaskinerne kan programmeres frit i nogle omrader afvigende fra de eksisterende standardprogrammer. Til fremstillingen af disse specialønsninger kraves et ekstra PC-program til parametrering. Herefter kan dataene til skruemaskinen overfores vha. programmeringsadapteren. Den aktuelle software kan indlæses via www.fein.com. Den befinder sig i det landespecifikke omrade AccuTec. Et link til dette omrade findes på det vedlagte USB-kort, der hører til USB-programmeringsadapteren, der fas separat.
Det anbefales at sorge for, at firmwaren pa AccuTec skruemaskinerne alto er aktuel.
Under ekstreme brugsbetingelser kan bearbeitdning af metal fore til aflejring af ledende stov inde i el-varktojet. Blaes hyppigt den
indvendige del af el-vaerktojet med tcr og oliefri trykluft gennem ventilationsabningerne.
Kontroller el-varktojets tilstand med regelmesserige mellemrum og gennemfor rettidigt nodvendigt vedligeholdelses- eller reparationsarbejde.
Levetiden for maskine, batteri og tilbehør (f.eks. vinkelhoved og tilbehør) afhænger af maskinens belastning og brug.
Produkter, der er kommen i kontakt med asbest, ma\ ikke sendes til reparation. Bortskaf producer, der er\ forurenet med asbest, iht. forskritterne om bortskaf\ felse af asbestholdigt affald, er gaeldende i brugslandet. Den aktuelle resededsliste til dette el-varktoj findes\ på internettet under www.fein.com. Brug kun originale resvedele.
Folgende dele kan du selv udskiffe after behov:
Tilbehør, batteri
Mangelsansvar/reklamationsret og garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelier, der gelder i det land, hvor maskinen markedsfores. Derudover yder FEIN garantiet h.t. FEIN fabrikantens garantierklaring.
Det kan vare, at el-vaerktojet kun leveres med en del af det tilbehør, der beskrives aller illustreres i brugsanvis- ning.
CE-erklaringen gelder kun for lande i den Europaeiske Union og EFTA (European Free Trade Association) og kun forprodukter, der er beregnet til EU-ller EFTA-marketedet. Närproduktet er markedsfört på EU-marketedet, mister UKCA tegnet sin gyldighed.
UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun forprodukter, der er beregnet til det britiske marked. Närproduktet er markedsfort på detBritiske marked, mister CE-tegnet sin gyldighed.
Firmaet FEIN erklærer pa eget ansvar, at dette produit er i overensstemmelse med de gældende bestemmelse, der findes pa den sidste side i/DDne brugsanvising. Teknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwabisch Gmund
Ved/DDsndigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.
