BRUKSANVISNING talento smart S25 Grässlin

1. Aktivera Bluetooth på mobila enheter.

CH 1 13.03.2016 09:00 51 1 Menu

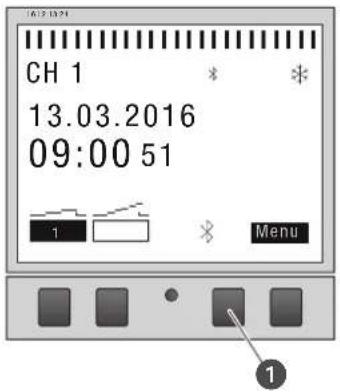

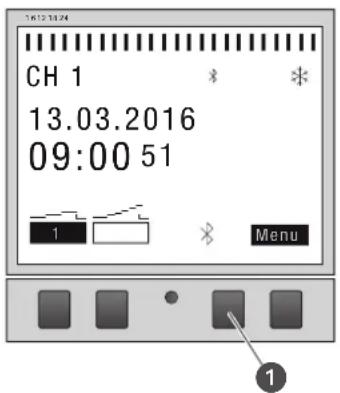

Bild 27: Starta Bluetooth-anslutning på kopplingsuret

1. Tryck på Bluetooth-knappen (Bild 27/ ①) på kopplingsuret.

Denne veiledningen muliggjør sikker og effektiv bruk av fordelingstidsuret (heretter kalt «enhet»). Denne veiledningen er en del av enheten og må alltid oppbevares tilgjengelig for alle som bruker enheten.

Alle som skal bruke enheten, må ha lest denne veiledningen nøye og forstått innholdet i den før de begynner arbeidet. En grunnleggende forutsetning for sikkert arbeid er at alle angitte sikkerhetsanvisninger og handlingsanvisninger i denne veiledningen følges. I tillegg gjelder de lokale sikkerhetsforskriftene og generelle sikkerhetsbestemmelsene for bruksområdet til enheten.

Opphavsrett

Overlatelse av denne veiledningen til tredjeparter, alle former for mangfoldiggjøring – også av utdrag – samt utnyttelse og/eller meddelelse av innholdet er ikke tillatt annet enn til interne formål uten skriftlig tillatelse fra produsenten. Handlinger i strid med dette medfører erstatningsplikt. Produsenten forbeholder seg retten til å gjøre ytterligere krav gjeldende.

Opphavsretten tilhører produsenten.

Nedlasting

På www.graesslin.de finner du følgende informasjon:

• Veiledning for nedlasting
- Tekniske data

Samsvarserklæring

Grässlin GmbH erklærer med dette at radioanleggtypen «talento smart» er i samsvar med direktiv 2014/53/EU. Den fullstendige teksten til EU-samsvarserklæringen er tilgjengelig på følgende Internett-adresse: https://gragsels.de/dalentorsofarðfonforyity

Oversikt 500

Oppbygning og funksjon 500

Sikkerhet....505

Installasjon 508

Konfigurasjon 510

Første gangs igangkjøring 510

Stille inn språk 511

Stille inn dato og klokkeslett 512

Still inn stedsinformasjon....515

Stille inn Astrokorrektur....516

Stille inn bakgrunnsbelysning....517

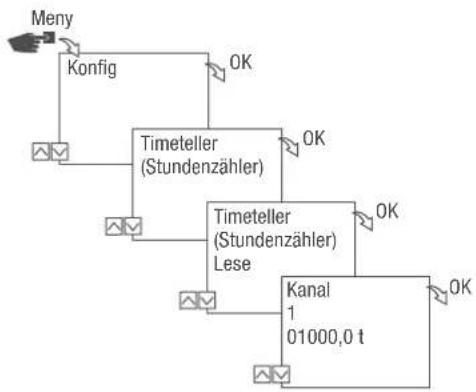

Lese av timeteller 518

Tilbakestille timeteller 519

Stille inn serviceteller....520

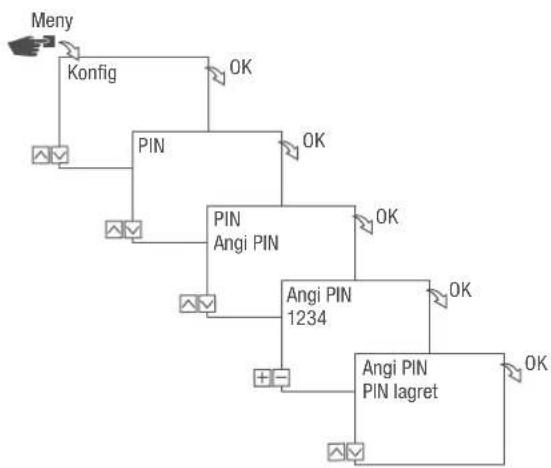

Fastsett PIN 521

Velg modus 522

Velg driftsmodus 523

Les av Bluetooth-innstillinger....525

Koble fordelingstidsur til kanalutvidelse ....526

Koble kanalutvidelser fra fordelingstidsuret....529

Betjene og programmere fordelingstisdur via mobile enheter....530

Programming 532

Informasjon om programmering....532

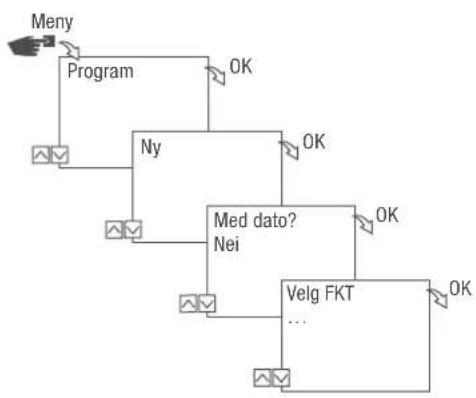

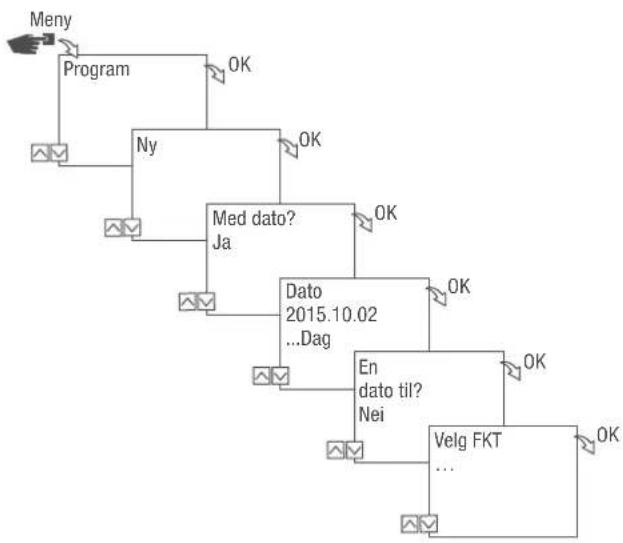

Datoavhengig/-uavhengig programmering....533

Bruk av jokertegn 534

Prioritere programmer ....535

Opprette nytt koblingsprogram ....536

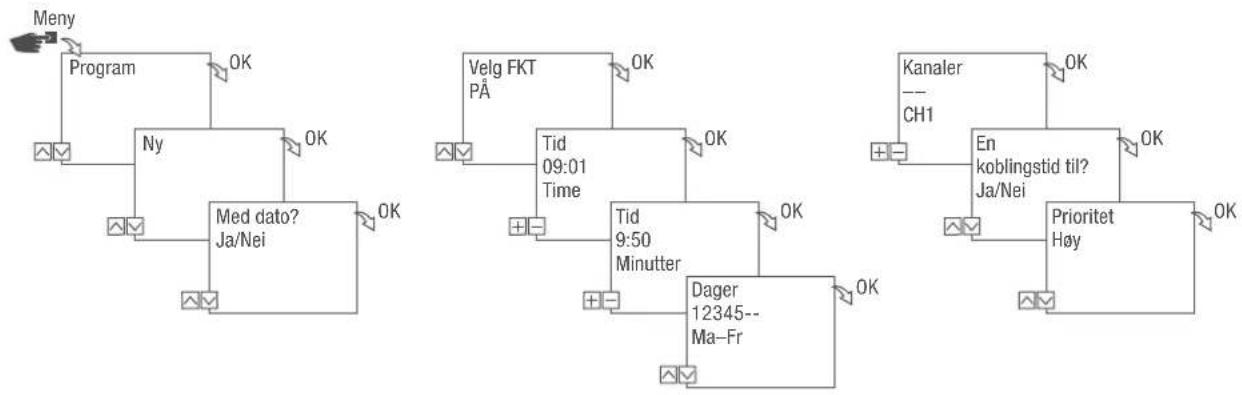

Programmere kommando PÅ....536

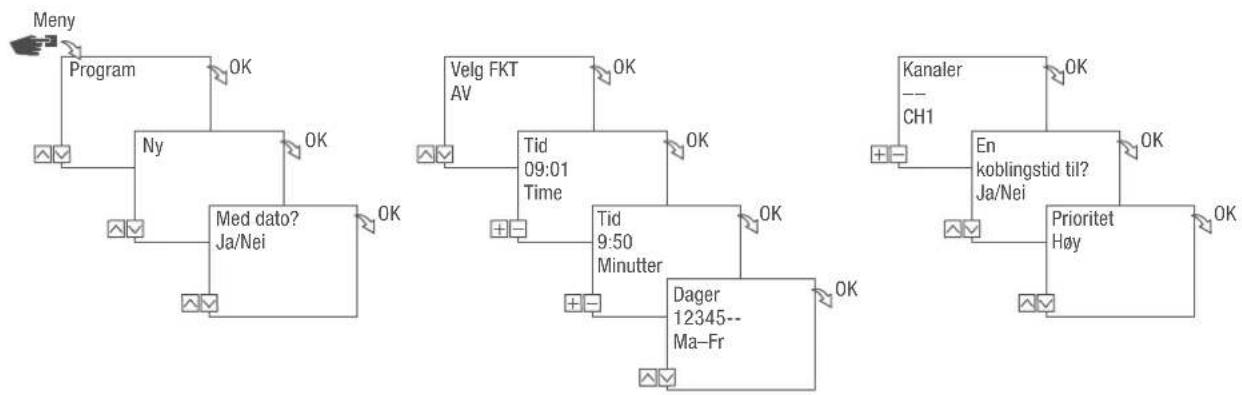

Programmere kommando AV 538

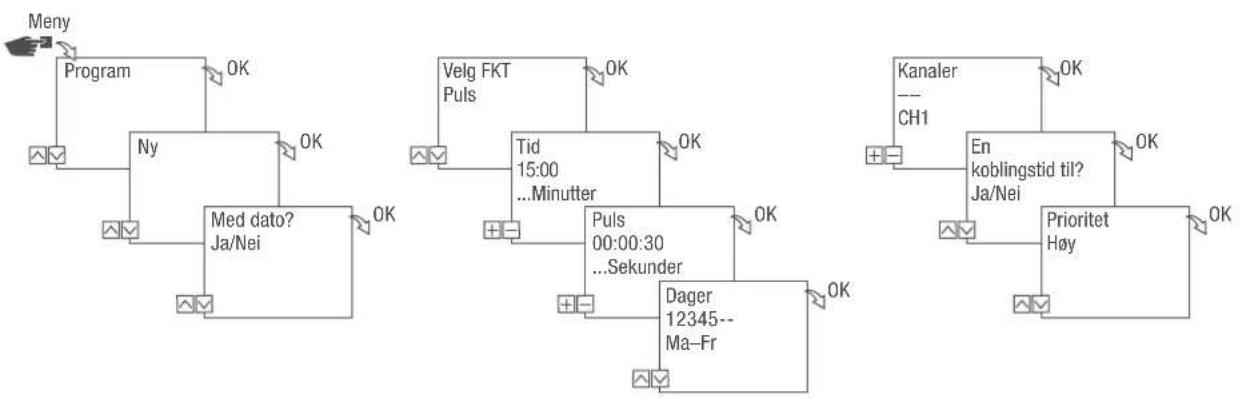

Programmere impulskobling 540

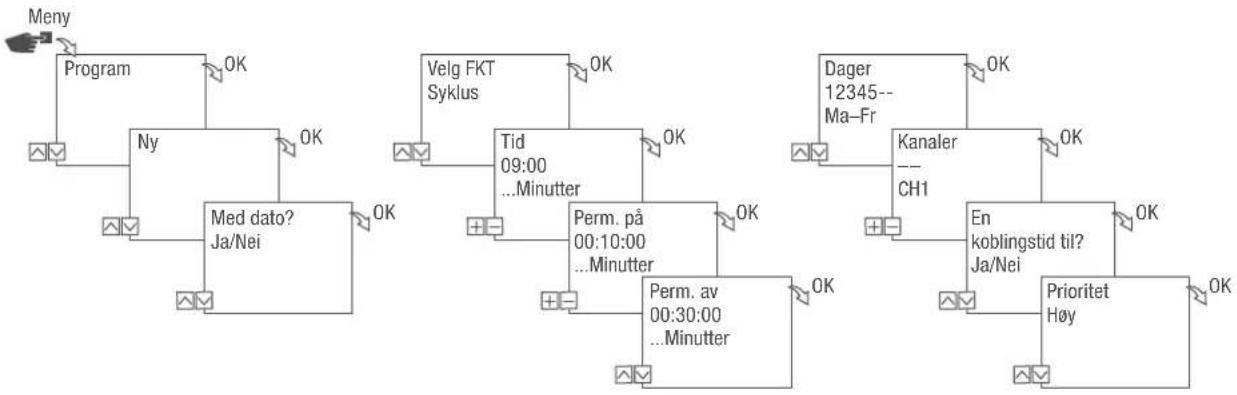

Programmere sykluskobling....542

Programmere tilfeldig kobling ....545

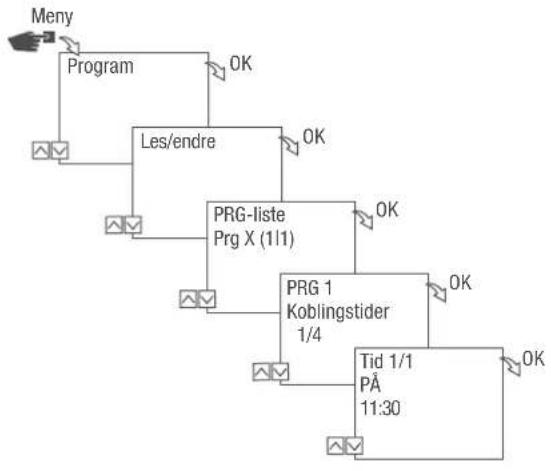

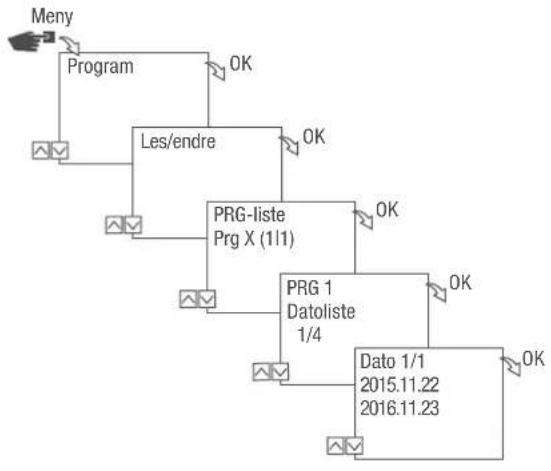

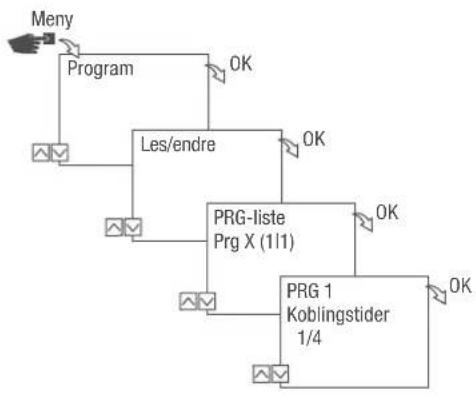

Vise, redigere eller slette elementer ....547

Vise, redigere eller slette program....547

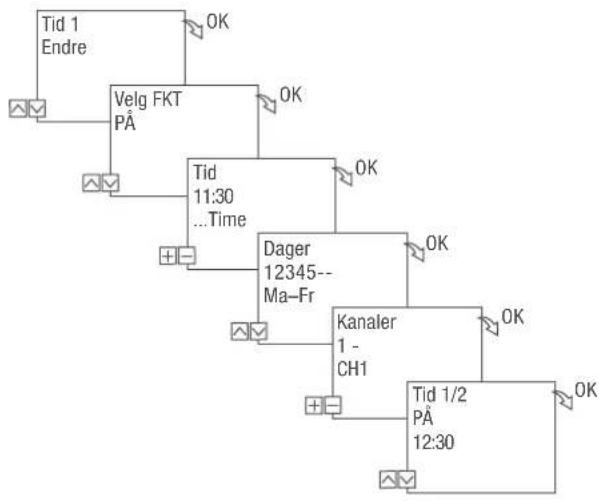

Vise, redigere eller slette koblingstider ....548

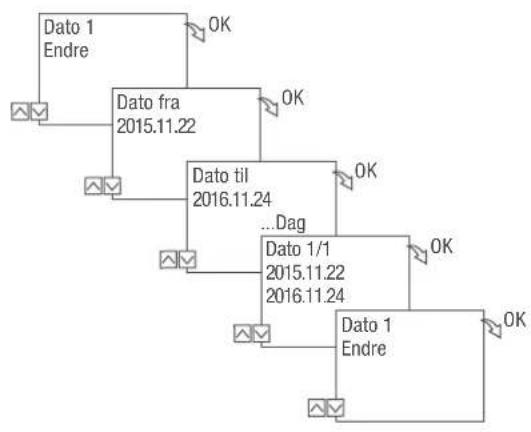

Vise, redigere eller slette datoliste....549

Slette alle programmer....550

Avfallsbehandling....551

Oversikt

Oppbygning og funksjon

1 2 2 3 4 4 5 0H 1 13.03.2016 09:00 51 6 7 9 8 8 A

1 3 7 OH 1 + 13.03.2016 09:00 51 5 6 B

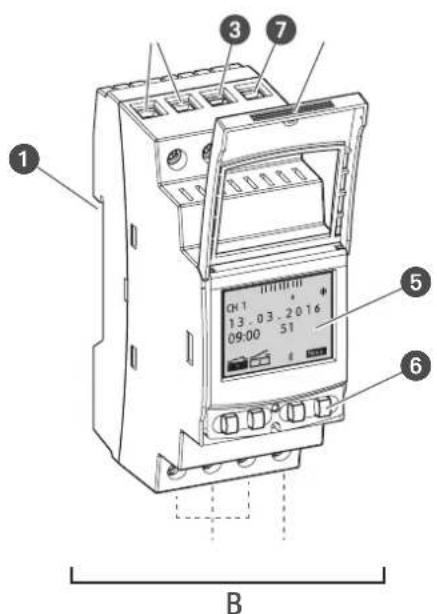

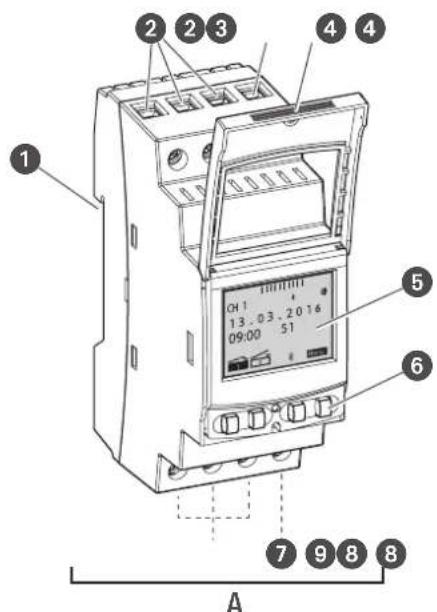

Fig. 1: Fordelingstidsur

A 110 – 230 V 1- eller 2-kanals fordelingstidsur
B 12/24-V-fordelingstidsur

1 Klikksystem for montering på DIN-skinne
2 Tilkoblingsklemmer for kanal 2 (bare ved 2-kanals variant)
3 Tilkoblingsklemme for fase
4 Plomberbart hus
5 Skjerm
6 Betjeningstaster
7 Tilkoblingsklemme for nøytralleder
8 Tilkoblingsklemmer for kanal 1
9 Potensialfri tom klemme

Funksjonsbeskrivelse

Fordelingstidsuret er et tidsur som monteres på en DIN-skinne ved hjelp av et klikksystem (Fig. 1 ^1 ), og dette styrer den tilkoblede enheten. Fordelingstidsuret har 1 eller 2 kanaler og betjenes via en skjerm (Fig. 1/5) med 4 betjeningstaster (Fig. 1/6). Fordelingstidsuret kan programmeres manuelt eller via en mobil enhet. Radiosignalets frekvens ligger på 2,4 GHz, og maksimal utgangseffekt er på 1,8 mW.

Tekniske data (DIN EN 60730-1)

Funksjon 1.B

Tilsmussingsgrad 2

Nominell støtspenning 4000 V

De tekniske dataene til enhetene som er beskrevet i denne anvisningen, finner du under:

Disse funksjonene kan programmeres på fordelintstidsuret:

• Datouavhengig programmering
• Datoavhengig programmering
- På-, av-programmering
• * Impuls-, syklus- og tilfeldighetsprogrammering
• * Soloppgangs-/solnedgangsavhengig programmering
- Programoppretting via mobile enheter

* Disse funksjonene er variantavhengige

Visnings- og betjeningselementer

CH 1 Fix0vr 13.03.2016 09:00 51 FIX 0VR Menu

Fig. 2: Skjermens oppbygning

1 Kanal
2 Programmerte koblingstider
3 Bluetooth
4 Sommertid
5 Vintertid
6 Funksjonsvisninger på høyre taster
7 Menytast
8 Bluetooth-tast
9 Tilbakestillingsknapp
10 Venstre taster
11 Funksjonsvisninger på venstre taster

Funksjonsvisninger på de to høyre tastene (Fig. 2/⑦ + ⑧)

Visning Funksjon

Meny Åpner programmeringsmodus.

Bluetooth Når du trykker på tasten, aktiveres Bluetooth-funksjonen så du kan opprette forbindelse.

ESC Kort trykk = hopper ett trinn tilbake.

Langt trykk (2 sekunder) = går tilbake til automatisk drift.

OK Velger og tar i bruk.

< Angre siste inntasting; f.eks. inntasting av klokkeslett.

Funksjonsvisninger på de to venstre tastene (Fig. 2/10)

Visning Funksjon
FIX1	Driftsmodus PÅ (FIX) - kanalen er permanent på.
FIX1	Driftsmodus AV (FIX) - kanalen er permanent av.
OVR1	Overstyringsmodus - programmet som kjører, overskrives frem til neste automatiske kommando.
1	Automatisk drift PÅ - kanalen slås på på grunnlag av den programmerte koblingstiden.
1	Automatisk drift AV - kanalen slås av på grunnlag av den programmerte koblingstiden.
A B	Visning av en ikke tilkoblet kanalutvidelse.
K	Bla oppover i menyen.
v	Bla nedover i menyen.
– Kort trykk = den viste verdien (time, minutt, sekund) reduseres med 1.Langt trykk (2 sekunder) = hurtiggjennomkjøring.Reduserer eller velger ved kanal- og dagsvalg.
+ Kort trykk = den viste verdien (time, minutt, sekund) økes med 1.Langt trykk (2 sekunder) = hurtiggjennomkjøring.∅ker eller velger ved kanal- eller dagsvalg.

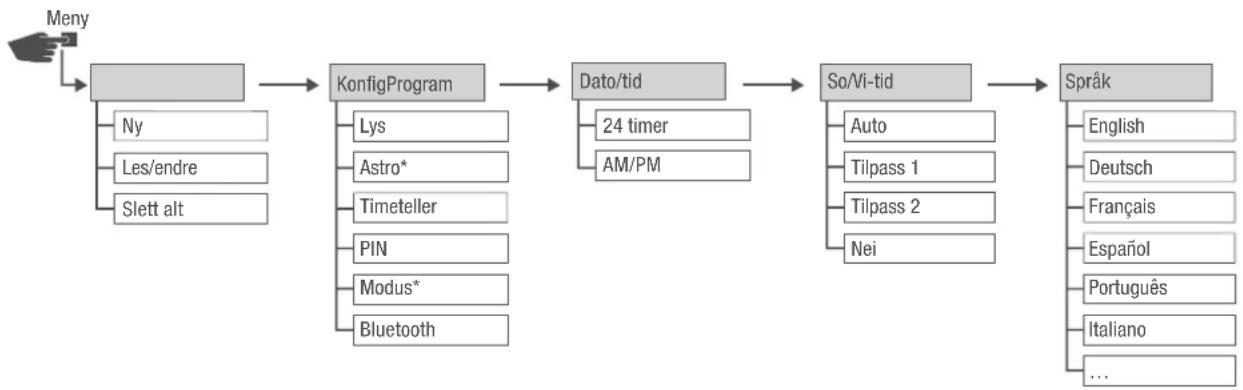

Menystruktur

NO

* Disse funksjonene er variantavhengige.

Menystrukturen vises på skjermen när menytasten er trykket inn (2/7).

Laste ned app

Fordelingstidsuret kan programmeres via en mobil enhet.

Mobilappen er tilgjengelig for både Android- og iOS-enheter, alternativt kan du skanne den avbildede QR-koden og installere appen.

Sikkerhet

Kombinasjonen av symbol og signalord viser til en potentsielt farlig situasjon som kan føre til dødsfall eller alvorlige personskader hvis den ikke unngås.

FORSIKTIG!

Kombinasjonen av symbol og signalord viser til en potentsielt farlig situasjon som kan føre til mindre eller lette personskader hvis den ikke unngås.

MERK!

Kombinasjonen av symbol og signalord viser til en potentsielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.

MILJ∅VERN!

Denne kombinasjonen av symbol og signalord viser til potensielle farer for miljøet.

Tips og anbefalinger

Dette symbolet indikerer nyttig tips og anbefalinger samt informasjon for effektiv og feilfri drift.

Forskriftsmessig bruk

• Fordelingstidsuret skal utelukkende brukes til kobling av elektriske enheter hjemme og på jobb dersom dette ikke strider mot forskriftsmessig bruk av enheten.
• Fordelingstidsuret skal utelukkende monteres på DIN-skinner.

Forskriftsmessig bruk innebærer overholdelse av alle anvisninger i denne veiledningen.

Alle typer bruk som går ut over forskriftsmessig bruk eller innebærer annen bruk, regnes som feil bruk av produktet. Garantien går tapt ved inngrep og endringer på apparatet.

ADVARSEL!

Ved bruk av ledninger med for lite tverrsnitt kan det oppstå kortslutning eller brann.

- Bruk bare tilkoblingsklemmer med tverrsnitt på mellom 1 mm ^2 og 2,5 mm ^2 for ledningene.

MERK!

Skader på fordelingstidsuret på grunn av feil monteringssted!

Ved montering på feil sted kan det oppstå materielle skader på fordelingstidsuret.

- Fordelingstidsuret skal kun brukes i tørre rom og skal ikke monteres i nærheten av enheter med induktiv utladning (motorer, transformatorer osv.).

– Fordelingstidsuret skal bare monteres på DIN-skinner.

Restrisiko

Enheten er utviklet etter teknikkens standard og i samsvar med aktuelle sikkerhetskrav.

Det er likevel restfarer som gjør det nødvendig å opptre forsiktig. Nedenfor er restfarene og atferden og tiltakene som konsekvens av dem, oppført.

FCC-sertifisering

FCC ID: 2AHH/-DG

Denne enheten er i samsvar med punkt 15 i FCC-reglene. Bruk er tillatt under følgende betingelser: (1)

Livsfare pga. elektrisk støt!

Feil montering og installasjon av enheten kan føre til livsfarlige elektriske spenninger.

- Montering og tilkobling må bare utføres av elektriker!

Krav til personalet

Elektriker

Elektrikeren er takket være sin fagutdannelse, kunnskap og erfaring samt kjennskap til gjeldende standarder og bestemmelser i stand til å utføre arbeid på elektriske anlegg og å oppdage og unngå potensielle farer på egen hånd.

Elektrikeren er spesielt utdannet for arbeidsomgivelsene der vedkommende jobber og kjenner de relevante standardene og bestemmelsene.

Installasjon

Elektrisk tilkobling

ADVARSEL!

Livsfare pga. elektrisk støt!

Feil montering og installasjon av enheten kan føre til livsfarlige elektriske spenninger.

– Montering og tilkobling må bare utføres av elektriker!

Personale:

- Elektriker

Materialer:

• DIN-skinne (15 mm x 7,5 mm)
• DIN-skinne (15 mm x 12,5 mm)

Forutsetning:

- Tilkoblingsklemmene til ledningene må ha et tverrsnitt på mellom 1 mm ^2 og 2,5 mm ^2 .

1. Sett fordelingstidsuret på DIN-skinnen (Fig. 4) ovenfra, og trykk det bakover til det går i lås.

Elektrisk tilkobling

- Avisoleringslengde: 8 mm

! Tiltrekningsmomenter For å unngå skader og feilkontakter må tilkoblingsklemmene skrues fast med et dreiemoment på 1,2 – 1,4 Nm. MERK!

CH1 M L N 1 2 3 A B C CH1 CH2 M L N 1 2 3 5 6 7 CH1 CH2 M -+ ~- 1 2 3 5 6 CH1 CH2

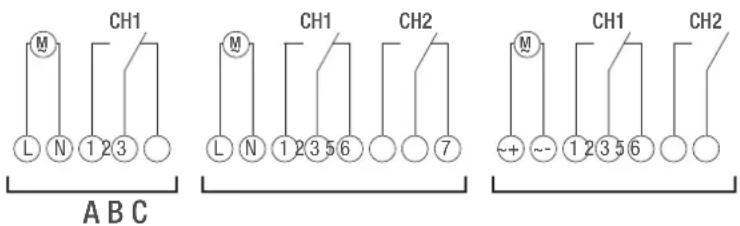

Fig. 5: Koblingsskjema

A 110 – 230 V 1-kanals fordelingstidsur
B 110 - 230 V 2-kanals fordelingstidsur
C 12/24-V-fordelingstidsur

1. Koble til fordelingstidsuret i henhold til koblingsskjemaet (Fig. 5/A), (Fig. 5/B) eller (Fig. 5/C).

Konfigurasjon

Reservebatteri

Redusert gangreserve på reservebatteriet!

Ved betjening uten strømtilkobling reduseres gangreserven til reservebatteriet.

Etter åtte års oppbevaring uten nettdrift er reservebatteriet utladet.

Forbindelse til mobile enheter

Manuell betjening og programmering er bare mulig hvis det ikke er noen aktiv forbindelse til mobile enheter.

Første gangs igangkjøring

Leveringstilstand

Ved levering er enheten i automatisk driftsmodus med forhåndsinnstillinger for klokkeslett, dato og menyspråk (engelsk).

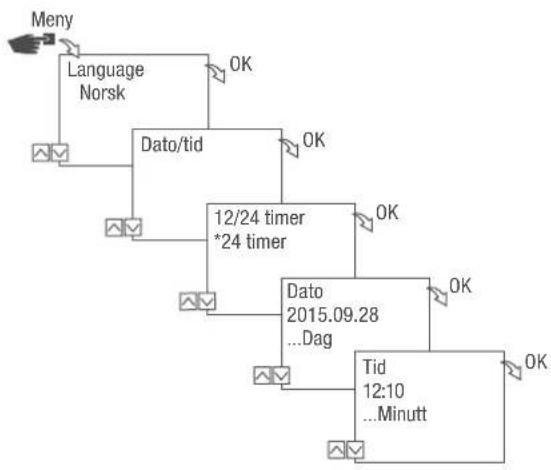

Assistent for igangkjøring

Ved første gangs betjening av menyknappene fører en veiviser deg gjennom de grunnleggende innstillingene som du kan vurdere ved første gangs igangkjøring og tilpasse ved behov.

Fig. 6: Første gangs igangkjøring

Stille inn språk

Fig. 7: Stille inn språk

1. Trykk på tasten Meny.
2. Velg Språk, og bekreft med OK.

Ved første gangs igangkjøring står her alltid Språk.

1. Velg språk, og bekreft med OK.

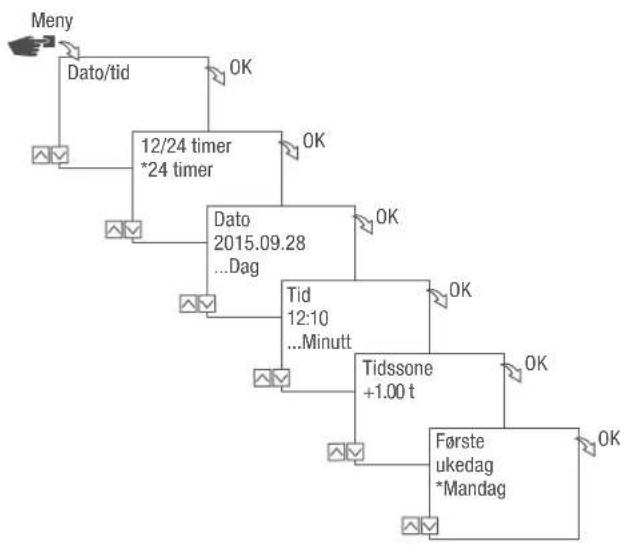

Stille inn dato og klokkeslett

Fig. 8: Stille inn dato og klokkeslett

1. Trykk på tasten Meny.
2. Velg Dato/klokkeslett, og bekreft med OK.
3. Velg ønsket tidsformat („Mulige tidsformat“ på side 513), og bekreft med OK.
4. Angi dato, og bekreft med OK.
5. Angi klokkeslett, og bekreft med OK.
6. Angi tidssone, og bekreft med OK.
7. Angi første ukedag, og bekreft med OK.

Velg ukedag

Eksempel:

• 1. dag = Søndag ... 1-5 = Sø-To
• 1. dag = Mandag ... 1-5 = Ma-Fr

Mulige tidsformat

Innstilling Konsekvens

24 timer Klokkeslettet vises i 24-timers format.

AM/PM Klokkeslettet vises i 12-timers format.

• AM = Formiddag
• PM = Ettermiddag

Automatisk beregning av sommer-/vintertid kan utføres etter mulige innstillinger („Mulige innstillinger“ på side 514) eller deaktiveres.

Mulige innstillinger

Innstilling Konsekvens
EU (fabrikkinnstilling)	Omstillingen skjer henholdsvis på den siste søndagen i mars og oktober. Den beregnes på nytt hvert år.
USA	Omstillingen skjer henholdsvis på den andre søndagen i mars og den første søndagen i oktober. Den beregnes på nytt hvert år.

Tilpass 1 Sommer-/vintertid beregnes automatisk på nytt for hvert år.

Tilpass 2 Omstillingen finner sted hvert år alltid på samme dato.

Nei Ingen omstilling.

Fig. 9: Velg sommer- og vintertid

1. Trykk på tasten Meny.
2. Velg So/Vi-tid
3. Velg ønsket innstilling („Mulige innstillinger“ på side 514), og bekreft med OK.
4. Etter angivelse av innstillingen Tilpass 1 eller Tilpass 2 legger du inn måned og dag og bekrefter med OK.

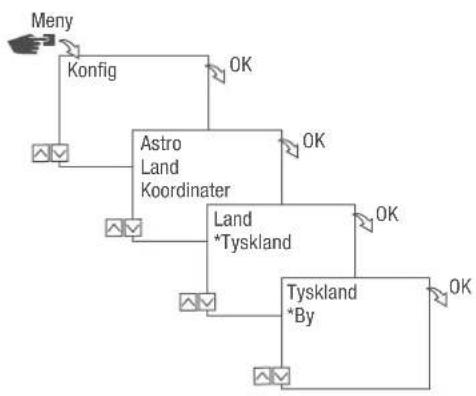

Still inn stedsinformasjon

I menyen Astro fastsettes stedsinformasjonen.

Når stedet defineres, kan du tilpasse programmet til soloppgangen og solnedgangen der.

Fig. 10: Still inn stedsinformasjon

Astrofunksjonen er variantavhengig.

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg ønsket innstilling („Mulige innstillinger“ på side 515), og bekreft med OK.
4. Velg spesifikasjonen for den ønskede innstillingen, og bekreft med OK.
   → Programmet tilpasses soloppgangen og solnedgangen i den valgte menyen.

Mulige innstillinger

Innstilling Valg Spesifikasjon

Land Navn på land for stedet. Det vises et utvalg av steder.

Koordinater Bredde- og lengdegrad for stedet. –

Stille inn Astrokorrektur

I menyen Korrektur kan den soloppgangs-/solnedgangsavhengige programmeringen i forhold til den egentlige programmeringen korrigeres.

Fig. 11: Stille inn Astrokorrektur

Korrekturfunksjonen er variantavhengig

Ved flere innstilte soloppgangs- og solnedgangsavhengige programmeringer tas det alltid bare hensyn til den første soloppgangen og den siste solnedgangen.

Stille inn bakgrunnsbelysning

I menyen Lys stiller du inn hvor lenge bakgrunnsbelysningen skal være på etter siste tastetrykk.

Fig. 12: Stille inn bakgrunnsbelysning

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg Lys, og bekreft med OK.
4. Velg ønsket innstilling („Mulige innstillinger“ på side 517), og bekreft med OK.

Mulige innstillinger

Innstilling Konsekvens

Fast PÅ Bakgrunnsbelysningen på skjermen skal være permanent på.

2 min Bakgrunnsbelysningen på skjermen skal være på i to minutter etter siste tastetrykk.

Lese av timeteller

I menyen Lese timeteller vises driftstimene til enheten.

Fig. 13: Lese av timeteller

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg Timeteller, og bekreft med OK.
4. Velg Lese, og bekreft med OK.
5. Velg ønsket kanal, og bekreft med OK.
6. Med ESC går du tilbake til kanalvalget for å lese av timetelleren for en annen kanal.

Tilbakestille timeteller

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg Timeteller, og bekreft med OK.
4. Velg Service, og bekreft med OK.
5. Velg ønsket kanal, og bekreft med OK.
6. Still inn intervall (+/-), og bekreft med OK.
7. Med ESC går du tilbake til kanalvalget for å stille inn servicetelleren for en annen kanal.

Fastsett PIN

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg PIN, og bekreft med OK.
4. Velg Legg inn PIN, og bekreft med OK.
5. Legg inn PIN, og bekreft med OK.

Alle konfigurasjoner, manuelle betjeninger og programmeringer er PIN-beskyttet og kan ikke endres uten å angi PIN.

Velg modus

I menyen Modus fastsettes det om standardfunksjonene eller de utvidede funksjonene skal være tilgjengelige.

Fig. 17: Velg modus

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.

3. Velg modus, og bekreft med OK.

4. Velg ønsket innstilling („Mulige innstillinger“ på side 522), og bekreft med OK.

Mulige innstillinger

Standard Utvidet

Driftsmodusen til enheten velges med de venstre funksjonstastene.

Mulige innstillinger
FIX	Permanent PÅ (FIX) Kanalen er permanent på.
	Permanent AV (FIX) Kanalen er permanent av.
OVR	Overstyringsmodus PÅ (OVR) Med overstyringsmodus overskrives programmet som kjører, midlertidig.Start et program som skal startes senere, før tiden med

- Start et program som skal startes senere, før tiden med «Overstyringsmodus PÅ». Overstyringsfunksjonen gjelder bare for det aktuelle programmet og opprettholdes til neste automatiske kommando. Deretter vil enheten returnere til automatisk driftsmodus.

Eksempel:

Et dagsprogram kobler enheten hver dag fra morgen kl. 08.00 til 17.00 på ettermiddagen. Hvis imidlertid enheten som et unntak skal kobles inn alt kl. 06.00, brukes overstyringsmodu- sen til dette.

Mulige innstillinger

Overstyringsmodus AV (OVR) Med overstyringsmodus overskrives programmet som kjører, midlertidig.

- Avslutt programmet som kjører, tidligere med «Overstyringsmodus AV».

Overstyringsfunksjonen gjelder bare for det aktuelle programmet og opprettholdes til neste automatiske kommando. Deretter vil enheten returnere til automatisk driftsmodus.

Eksempel:

Et dagsprogram kobler enheten hver dag fra morgen kl. 08.00 til 17.00 på ettermiddagen. Hvis imidlertid enheten som et unntak skal kobles ut alt kl. 16.00, brukes overstyringsmodu- sen til dette.

Automatisk drift PÅ Kanalen slås på på grunnlag av den programmerte koblingstiden.

Automatisk drift AV Kanalen slås av på grunnlag av den programmerte koblingstiden.

Les av Bluetooth-innstillinger

Enhetsnavnet kan endres via de mobile enhetene.

Generelt (Allgemein) Versjonsnummer programvare

Serienummer enhet

Koble fordelingstidsur til kanalutvidelse

De oppførte bruksmulighetene kan programmeres på fordelingstidsuret og utføres på ønsket kanal på kanalutvidelsen. For å gjøre det må fordelingstidsuret være koblet til kanalutvidelsen.

Bruksmuligheter

• Datouavhengig programmering
• Datoavhengig programmering
- Impuls-, syklus- og tilfeldighetsprogrammering
- Soloppgangs-/solnedgangsavhengig programmering
- Programoppretting via mobile enheter
- Bluetooth-Low-Energy-grensesnitt for tilbehør og mobile enheter for programmering

Utvidelsen er utelukkende mulig på bestemte varianter.

Klargjøre opprettelse av forbindelse

16:12:08:24 CH 1 13.03.2016 09:00 51 1 Menu

Fig. 20: Opprette Bluetooth-forbindelse på fordelingstidsuret

1. Trykk på Bluetooth-tasten (Fig. 20/ ①) på fordelingstidsuret.

1. Trykk på tasten Meny.
2. Velg Konfig, og bekreft med OK.
3. Velg Bluetooth, og bekreft med OK.
4. Velg BLE-enheter, og bekreft med OK.

CH 3 13.03.2016 09:00 51 A B Menu

Fig. 22: Opprette Bluetooth-forbindelse på kanalutvidelsen

1. Trykk på Bluetooth-tasten (Fig. 22/ ①) på kanalutvidelsen.

Bluetooth-symbolet blinker i to minutter. En liste over alle de tilgjengelige enhetene i nærheten vises på skjermen til fordelingstidsuret.

Prosedyren må fullføres innen to minutter, ellers må den gjentas.

Etter den første forbindelsen kobles fordelingstidsuret automatisk til den mobile enheten i nærheten.

Bluetooth-tilkoblingen består i to minutter ved strømbrudd.

Opprette forbindelse

6/2/21 BILE-e-Gleertäte CE 2 002D 02/05 A V + ESC

Fig. 23: Velge kanalutvidelse

1. Velg kanalutvidelsen som skal tilkobles, fra listen på fordelingstidsuret med de venstre tastene (Λ/∨), og bekreft med +.

Den tilkoblede kanalutvidelsen merkes med #.

1. Velg en ny kanalutvidelse med de venstre tastene (Λ/ν), og bekreft med +.

CH 3 Vikrblende TS 25 001 3 Menu

Fig. 24: Kanalutvidelse er koblet til fordelingstidsur

1. Kanalutvidelsen viser navnet på den tilkoblede enheten ved aktiv forbindelse (Fig. 24/1).

→ Skjermvisningen veksler mellom navnet på den tilkoblede enheten og aktuell dato og klokkeslett.

Ved vellykket forbindelse veksler kanalbetegnelsen fra «A» til «B»til «3» og «4», «5» og «6» eller «7» og «8».

1. Hvis fordelingstidsuret eller kanalutvidelsen er beskyttet av en PIN, må du angi den på fordelingstidsuret.

Koble kanalutvidelser fra fordelingstidsuret

BLE eGleertäte CE 2 002D 02/05 A V - ESC

Fig. 25: Velge kanalutvidelse

1. Velg kanalutvidelsen som skal kobles fra, fra listen på fordelingstidsuret med de venstre tastene (Λ/∨), og bekreft med –.

De tilkoblede kanalutvidelsene merkes med #.

1. Velg en annen kanalutvidelse som skal kobles fra, med de venstre tastene (Λ/V), og bekreft med –.

Ved vellykket frakobling veksler kanalbetegnelsen fra «3» og «4», «5» og «6» eller «7» og «8» til «A» og «B».

Betjene og programmere fordelingstisdur via mobile enheter

Forbindelse til mobile enheter

Funksjonene «FIX PÅ/AV» og «Overstyringsmodus (OVR)» på fordelingstidsuret kan styres direkte via en Bluetooth-tilkobling.

Innstillingene og programmeringene kan fastsettes via den mobile enheten og utføres på den ønskede kanalen til fordelingstidsuret. Innstillingene og programmene som er opprettet på mobilappen, må overføres til fordelingstidsuret (Fig. 26).

For å programmere fordelingstidsuret via en mobil enhet trenger du den aktuelle mobilappen. Mobilappen er tilgjengelig for både Android- og iOS-enheter, alternativt kan du skanne den avbildede QR-koden og installere appen.

Klargjøre opprettelse av forbindelse

Fig. 27: Opprette Bluetooth-forbindelse på fordelingstidsuret

1. Trykk på Bluetooth-tasten (Fig. 27/ ①) på fordelingstidsuret.

Bluetooth-symbolet blinker i to minutter. En liste over alle de tilgjengelige fordelingstidsurene i nærheten vises på den mobile enheten.

Prosedyren må fullføres innen to minutter, ellers må den gjentas.

Etter den første forbindelsen kobles fordelingstidsuret automatisk til den mobile enheten i nærheten.

Bluetooth-tilkoblingen består i to minutter ved strømbrudd.

Opprette forbindelse

1. Fordelingstidsuret må velges på den mobile enheten.

⇒ Ved aktiv forbindelse viser fordelingstidsuret Bluetooth-symbolet (FIX).

Programmering

Informasjon om programmering

MERK!

Redusert gangreserve på reservebatteriet!

Ved betjening uten strømtilkobling reduseres gangreserven til reservebatteriet.

Prioritering

Utkoblingskommandoer overstyrer innkoblingskommandoer.

Programmeringstrinn

Forutsetning:

- Det er ingen aktiv forbindelse til mobile enheter.

1. Fastsett dato eller datoområder.

I denne menyen kan du angi hvilken dag og hvilket tidspunkt (dato fra...til) enheten skal slå seg på eller av.

1. Fastsett funksjon og koblingstid.

I denne menyen kan man fastsette hvilken koblingskommando som skal gjennomføres på hvilket tidspunkt. Disse variantene er tilgjengelige i versjonene:

• PÅ/AV-funksjonen er tilgjengelig i alle versjonene.
• Impuls-, syklus- og tilfeldighetsfunksjonen er variantavhengig.

Funksjonene og koblingstidene kan fastsettes for hver kanal datouavhengig eller for ulike datoområder (↳ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).

DATOAVHENGIG/-UAVHENGIG PROGRAMMERING

Fordelingstidsuret kan programmeres med eller uten datoområde.

Fig. 28: Programmering uten eller med dato

Alternativ Inntasting Resultat
Programmer fordelingstidsuret uten datoområde.	Med dato?Velg Nei, og bekreft med OK.	Koblingskommandoene gjelder datouavhengig.
Programmer fordelingstidsuret med datoområde.	Med dato?Velg Ja, og bekreft med OK.Du kan definere flere datoområder.Velg Nei og bekreft med OK når det siste datoområdet er fastsatt.	Koblingskommandoer gjelder for datoer og tidsperioder som defineres ved programmeringen.

BRUK AV JOKERTEGN

Når du skriver inn dato, kan du bruke plassholdere (jokertegn). Dette gjør det mulig alltid å kunne programmere tilbakevendende koblingstider som f.eks. alltid skal utføres den første i en måned. I stedet for tall for år eller måned kan du velge jokertegnet **** for år og ** for måned.

For valg av jokertegn skrives først året inn, deretter foreslås flere muligheter. Blinkende knapper viser hvor man befinner seg, og med (+/-) kan man skrive inn år eller måned.

Eksempler på datooppføringer med jokertegn

Datooppføring Utførelse

Koblingskommandoen utføres hvert år den første dagen i en måned.

PRIORITERE PROGRAMMER

Prioriteringen brukes til å bestemme rekkefølgen som enhetens programmer skal kjøre i. Slik kan en daglig koblingskommando utføres, men det kan defineres med høyere prioritet at det gjelder andre koblingstider på bestemte dager eller tidspunkt.

Eksempel

Et dagsprogram kobler enheten hver dag fra morgen kl. 08.00 til 17.00 på ettermiddagen. Vil du for eksempel at enheten ikke skal slås på i helgen eller i en ferie, må du opprette et program med høyere prioritet for disse dagene. Dette programmet har da forrang fremfor de andre innstillingene.

Som standard er prioritering forhåndsangitt som følger:

• Uten dato
• Svært lav
• En tidsperiode
• Middels
  • Med en definert dato (f.eks. 01.01.2019)
• Høy

Følgende prioriteter kan stilles inn:

• Svært lav
  • Lav
• Middels
  • Høy
• Svært høy

Opprette nytt koblingsprogram

PROGRAMMERE KOMMANDO PÅ

Fig. 29: Programmering kommando PÅ

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Nytt, og bekreft med OK.

→ Antall tilgjengelige programlagringsplasser vises kort (PXXX). Die Antall tilgjengelige koblingsprogramlagringsplasser vises kort (dXXX).

1. I menyvalget Med dato? bestemmer du om koblingsprogrammet skal programmeres med en dato (✉ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).
2. Velg funksjonen PÅ, og bekreft med OK.
3. Skriv inn time og minutt for innkoblingstid (+/-), og bekreft med OK.

Variantavhengig: I stedet for time og minutt kan du velge soloppgang (So-Oppgang) eller solnedgang (So-Nedgang). Soloppgang og solnedgang vises i tillegg som alternativ til time og minutt.

Innstilling Konsekvens
hh:mm	--	Korrekturen er deaktivert.
hh:mm		Koblingskommandoen utføres bare hvis soloppgang finner sted etter det innstilte klokkeslettet.
hh:mm		Koblingskommandoen utføres bare hvis soloppgang finner sted før det innstilte klokkeslettet.
hh:mm		Koblingskommandoen utføres bare hvis solnedgang finner sted etter det innstilte klokkeslettet.
hh:mm		Koblingskommandoen utføres bare hvis solnedgang finner sted før det innstilte klokkeslettet.

1. Velg spesifikasjonen for den ønskede innstillingen for Astrokorrektur, og bekreft med OK.
2. Still inn ukedag(er) (Λ/ν) som koblingstiden skal gjelde for, og bekreft med OK.

Ukedagene 1 – 5, 6 – 7 og 1 – 7 er forhåndsinnstilt. Enkelte ukedager kan stilles inn under menyvalget «Velg dager» (+/-).

1. Velg kanal (+/-) som koblingstiden skal stilles for, og bekreft med OK.

Kanalvalg vises bare fra to kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. Velg Ja hvis du vil opprette enda en koblingstid, og bekreft med OK.
2. Godta den automatisk foreslåtte prioriteten, og bekreft med OK, eller tilpass prioriteten.

Valg av prioritet er kun mulig i utvidet modus ( kapittelet „Prioritere programmer“ på side 535).

PROGRAMMERE KOMMANDO AV

Fig. 30: Programming kommando AV

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Nytt, og bekreft med OK.

→ Antall tilgjengelige programlagringsplasser vises kort (PXXX). Die Antall tilgjengelige koblingsprogramlagringsplasser vises kort (dXXX).

1. I menyvalget Med dato? bestemmer du om koblingsprogrammet skal programmeres med en dato (✉ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).

2. Velg funksonen AV, og bekreft med OK.

3. Skriv inn time og minutt for innkoblingstid (+/-), og bekreft med OK.

Variantavhengig: I stedet for time og minutt kan du velge soloppgang (So-Oppgang) eller solnedgang (So-Nedgang). Soloppgang og solnedgang vises i tillegg som alternativ til time og minutt.

1. Velg ønsket innstilling ved aktivert Astrokorrektur, og bekreft med OK.
2. Velg spesifikasjonen for den ønskede innstillingen for Astrokorrektur (↳ kapittelet „Programmere kommando PÅ“ på side 536), og bekreft medOK.
3. Still inn ukedag(er) (Λ/ν) som koblingstiden skal gjelde for, og bekreft med OK.

Ukedagene 1 – 5, 6 – 7 og 1 – 7 er forhåndsinnstilt. Enkelte ukedager kan stilles inn under menyvalget «Velg dager» (+/-).

1. Velg kanal (+/-) som koblingstiden skal stilles for, og bekreft med OK.

Kanalvalg vises bare fra to kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. Velg Ja hvis du vil opprette enda en koblingstid, og bekreft med OK.
2. Godta den automatisk foreslåtte prioriteten, og bekreft med OK, eller tilpass prioriteten.

Valg av prioritet er kun mulig i utvidet modus (↳ kapittelet „Prioritere programmer“ på side 535).

Kanal 1 skal være innkoblet hver dag fra mandag til fredag kl. 15.00 i 30 sekunder.

Fig. 32: Programmere impulskobling

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Nytt, og bekreft med OK.
   Antall tilgjengelige programlagringsplasser vises kort (PXXX). Die Antall tilgjengelige koblingsprogramlagringsplasser vises kort (dXXX).
4. I menyvalget Med dato? bestemmer du om koblingsprogrammet skal programmeres med en dato (✉ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).
5. Velg Impuls, og bekreft med OK.
6. Skriv inn time og minutt for koblingstid (+/-), og bekreft nøk.
7. Skriv inn time(r), minutt(er) på impulsvarigheten (+/-), og bekreft med
8. Still inn ukedag(er) (Λ/V) som koblingstiden skal gjelde for, og bekreft medK.

Ukedagene 1 – 5, 6 – 7 og 1 – 7 er forhåndsinnstilt. Enkelte ukedager kan stilles inn under menyvalget «Velg dager» (+/-).

1. Velg kanal (+/-) som impulsen skal stilles inn for, og bekreft mod.

Kanalvalg vises bare fra to kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. Velg Ja hvis du vil opprette enda en koblingstid, og bekreft med OK.
2. Godta den automatisk foreslåtte prioriteten, og bekreft med OK, eller tilpass prioriteten.

Valg av prioritet er kun mulig i utvidet modus (↳ kapittelet „Prioritere programmer“ på side 535).

Kanal 1 slås på hvert 30. minutt i 10 minutter fra mandag til fredag kl. 9.00 til kl. 19.00.

Kobling Syklus

Starttid Kl. 9.00

Perm. på 10 minutter

Perm. av 20 minutter

Separat AV-kommando KI. 19.00

Fig. 34: Programmere sykluskobling

1. Trykk på tasten Meny.

2. Velg Program, og bekreft med OK.

3. Velg Nytt, og bekreft med OK.

→ Antall tilgjengelige programlagringsplasser vises kort (PXXX). Die Antall tilgjengelige koblingsprogramlagringsplasser vises kort (dXXX).

1. I menyvalget Med dato? bestemmer du om koblingsprogrammet skal programmeres med en dato (✉ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).

2. Velg funksjonen Syklus, og bekreft med OK.

3. Skriv inn time og minutt for koblingstid (+/-), og bekreft med OK.

4. Legg inn Perm. på (+/-), og bekreft med OK.

5. Legg inn Perm. av (+/-), og bekreft med OK.

6. Velg ukedag (Λ/V) som syklusen skal startes, og bekreft med OK.

Ukedagene 1 – 5, 6 – 7 og 1 – 7 er forhåndsinnstilt. Enkelte ukedager kan stilles inn under menyvalget «Velg dager» (+/-).

1. Velg kanal (+/-) som syklusen skal stilles inn for, og bekreft med OK.

Kanalvalg vises bare fra to kanaler.

1. Velg Ja hvis du vil opprette enda en koblingstid, og bekreft med OK.

For å avslutte syklusen må det settes en AV-kommando.

1. Utfør kommandoene for en utkoblingstid for sykluskoblingen ➕ kapittelet „Programmere kommando AV“ på side 538.
2. Velg NEI hvis du vil opprette enda en koblingstid.
3. Godta den automatisk foreslåtte prioriteten, og bekreft med OK, eller tilpass prioriteten.

Valg av prioritet er kun mulig i utvidet modus (✉ kapittelet „Prioritere programmer“ på side 535).

Tilfeldig kobling er utelukkende mulig på bestemte varianter.

NO

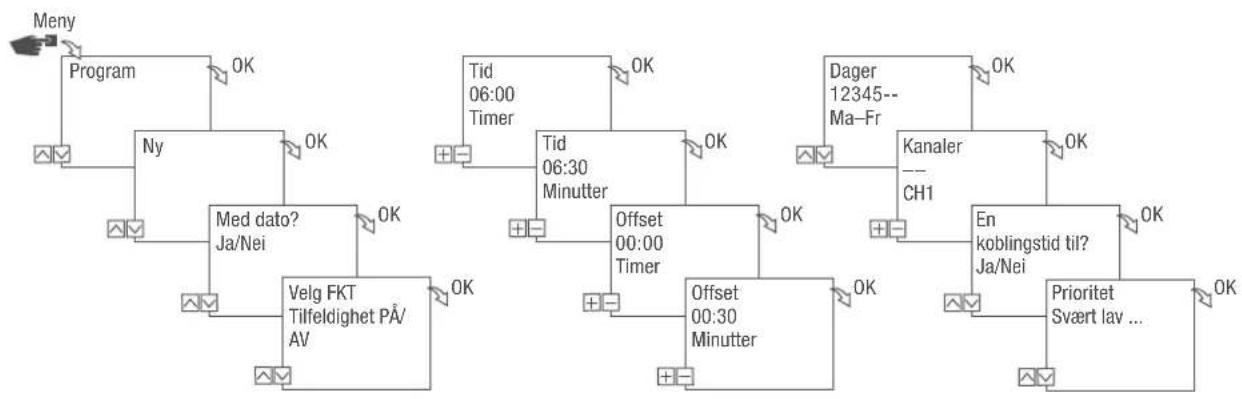


Fig. 35: Programmere tilfeldig kobling

Tilfeldig programmering er kun mulig i utvidet modus (→ kapittelet „Velg modus“ på side 522).

Eksempel

Kanal 1 kobles inn mandag til fredag kl. 6.30 med en tilfeldig offset på ± 30 minutter.

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Nytt, og bekreft med OK.

Antall tilgjengelige programlagringsplasser vises kort (PXXX). Die Antall tilgjengelige koblingsprogramlagringsplasser vises kort (dXXX).

1. I menyvalget Med dato? bestemmer du om koblingsprogrammet skal programmeres med en dato (✉ kapittelet „Datoavhengig/-uavhengig programmering“ på side 533).

2. Velg funksjonen Tilfeldig PÅ eller Tilfeldig AV, og bekreft med OK.

Det kan defineres en offset på opptil ± 2 timer.

1. Skriv inn time og minutt for koblingstid (+/-), og bekreft med OK.

2. Angi time og minutt for perioden med tilfeldig programmering (+/-), og bekreft med OK.

3. Still inn ukedag ( / ) som enheten skal koble tilfeldig, og bekreft med OK.

Ukedagene 1 – 5, 6 – 7 og 1 – 7 er forhåndsinnstilt. Enkelte ukedager kan stilles inn under menyvalget «Velg dager» (+/-).

1. Velg kanal (+/-) som syklusen skal stilles inn for, og bekreft med OK.

Kanalvalg vises bare fra to kanaler.

+ Aktiv kanal

– Inaktiv kanal

1. Velg Ja hvis du vil opprette enda en koblingstid, og bekreft med OK.
2. Godta den automatisk foreslåtte prioriteten, og bekreft med OK, eller tilpass prioriteten.

Valg av prioritet er kun mulig i utvidet modus ( kapittelet „Prioritere programmer“ på side 535).

Vise, redigere eller slette elementer

VISE, REDIGERE ELLER SLETTE PROGRAM

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Les/endre, og bekreft med OK.
4. Velg program, og bekreft med OK.
5. Velg Liste (datoliste, koblingstider, prioritet) som du vil vise eller redigere. Velg Slett for å slette det valgte programmet.

VISE, REDIGERE ELLER SLETTE KOBLINGSTIDER

Fig. 37: Vise, redigere, slette koblingstider

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Les/endre, og bekreft med OK.
4. Velg program, og bekreft med OK.
5. Velg Koblingstider, og bekreft med OK.

Slett: Den valgte koblingstiden (f.eks. PÅ/AV), Tid, Dager, Kanaler, Impuls eller Syklus) blir slettet.

Slett alt: Alle koblingstidene blir slettet.

1. Velg Endre, Komplettere, Slett eller Slett alt, og bekreft med OK.

VISE, REDIGERE ELLER SLETTE DATOLISTE

Fig. 38: Redigere datoliste

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Les/endre, og bekreft med OK.
4. Velg Datoliste, og bekreft med OK.
5. Velg Dato, og bekreft med OK.

Slett: Den valgte datoen (fra...til) blir slettet.

Slett alt: Alle data i datolisten vil bli slettet.

1. Velg Komplettere, Slett eller Slett alt, og bekreft med OK.

SLETTE ALLE PROGRAMMER

Fig. 39: Slette alle programmer

1. Trykk på tasten Meny.
2. Velg Program, og bekreft med OK.
3. Velg Slett alt, og bekreft med OK.
4. Velg Ja, og bekreft med OK.

Avfallsbehandling

Feil avfallsbehandling

MILJ∅VERN!

Feil behandling av avfall skader miljøet!

• Elektroavfall og elektroniske komponenter skal kastes på miljøriktig måte, dvs. at delene kastes sortert etter materialgrupper.
• Kast prinsipielt bare miljøriktig slik det er mulig etter miljøvern-, gjenvinnings- og avfallshåndteringsteknikken.

Resirkulering

Hvis det ikke er inngått noen avtale om retur eller avfallsbehadling, må deler som er tatt fra hverandre, leveres til resirkulering:

• Behandle metall som metallskrap.
• Lever plastelementer til resirkulering.
• Kasser øvrige komponenter sortert etter materiale.

Konformitetserklæring

• 1. dag = søndag... 1 - 5 = sø - to
• 1. dag = mandag... 1 - 5 = ma - fr

Kanalbetegnelsen skifter ved afsluttet forbindelse fra „A“ og „B“ til „3“ og „4“, „5“ og „6“ eller „7“ og „8“.

Kanal 1 tændes fra mandag til fredag fra kl. 9:00 til kl. 19:00 for hver 30 minutter i 10 minutter.

Skift Cyklus

Slet: Den valgte dato (fra...til) slettes.

Fare for miljøet ved forkert bortskaffelse!
