BRUKSANVISNING GWS 30230 B Professional BOSCH

(22) Skivebørste (Ø22,22mm)

(9) Vernedeksel for sliping med låseskrue

(22) Skivebørste (diameter22,22mm)

(24) Håndtak (isolert grepsflate) (25) Slipespindel (26) Håndbeskyttelse

Avhengig av det benyttede vernedekselet((17), (18), (8), (9), (19)), det benyttede ekstrahåndtaket((5), (6)) og den benyttede avsugshetten(34) C) Vekt uten strømkabel og uten nettstøpsel Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold tilENIEC62841-2-3. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå97dB(A); lydeffektnivå105dB(A). Usikkerhet K=3dB. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K målt i henhold til ENIEC62841-2-3: Overflatesliping (skrubbing):

Sliping av tynne plater eller andre lett vibrerende materialer med stor overflate kan medføre en økning av støyemisjonen på opptil 15 dB. Med egnede tunge isolasjonsmatter kan økningen av støyemisjonen reduseres. Det må tas hensyn til den høyere støyemisjonen både ved risikovurderingen av støyen og valg av egnet hørselvern. Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Tilbakeslagsutkobling Ved plutselig tilbakeslag på elektroverktøyet, for eksempel blokkering under kapping, avbrytes strømforsyningen til motoren elektronisk. For å slå på igjen setter du på-/av-bryteren (3) i utkoblet posisjon og slår på elektroverktøyet på nytt. Beskyttelse mot ny innkobling Gjenstartbeskyttelsen hindrer en ukontrollert start av elektroverktøyet etter brudd på strømtilførselen. For å slå på igjen setter du av/på-bryteren(3) i utkoblet stilling og slår på elektroverktøyet på nytt. Merknad: Hvis elektroverktøyet går med maksimalt turtall med én gang igjen etter et brudd på strømforsyningen, betyr det at gjenstartbeskyttelsen ikke fungerer. Elektroverktøyet må straks sendes inn til kundeservice, adresser se avsnittet «Kundeservice og veiledning om bruk». Mykstart Den elektroniske mykstarten begrenser dreiemomentet under innkobling og gir mulighet til tilnærmet rykkfri start av elektroverktøyet. Merknad: Hvis elektroverktøyet går med maksimalt turtall med én gang etter at det har blitt slått på, betyr det at mykstarten ikke fungerer. Elektroverktøyet må omgående sendes til kundeservice. Adresser, se avsnittet "Kundeservice og råd om bruk". Utløpsbrems Elektroverktøyet er utstyrt med det elektroniske bremsesystemet Bosch Brake System. Når slipeverktøyet slås av, stopper det i løpet av få sekunder. Dette betyr en forkortelse av stopptiden på ca. % i forhold til vinkelslipere uten utløpsbrems, slik at det er mulig å legge fra seg elektroverktøyet raskere. Statusindikator (lysdiode) Tabellen nedenfor viser hvordan lysdioden(2) på elektroverktøyet angir statusen. 1 609 92A 9AU | (09.04.2024) Bosch Power ToolsNorsk | 115 Statusindikator (lysdiode)(2) Betydning/årsak Løsning Grønn Status OK – Blinker rødt Elektroverktøyet er overopphetet og slås av. Avkjøl elektroverktøyet. Hvis statusindikatoren (lysdiode) lyser grønt, kan elektroverktøyet slås på igjen. Lyser rødt Tilbakeslagsutkoblingen, gjenstartbeskyttelsen eller overbelastningsvernet er utløst, og elektroverktøyet slås av. Slå elektroverktøyet av og deretter på igjen. Montering u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Montere verneinnretning Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping med spennspak Åpne spennspaken(11). Sett vernedekselet(8) med kodeknasten(10) inn i kodenoten på spindelhalsen til kanten på vernedekselet sitter på flensen til elektroverktøyet og drei vernedekselet(8) i ønsket posisjon. Lukk spennspaken(11). u Still inn vernedekselet(8) slik at gnistregn i retning brukeren unngås. Du kan endre spennkraften på vernedeksellåsen(8) ved å løse eller trekke til justeringsskruen(13). Pass på at vernedekselet(8) sitter godt fast, og sjekk dette med jevne mellomrom. Merknad: Kodetappene på vernedekselet(8) sikrer at bare et vernedeksel som passer til elektroverktøyet, kan monteres. Vernedeksel for sliping med låseskrue Sett vernedekselet (9) på spindelhalsen. Tilpass plasseringen av vernedekselet (9) til kravene som stilles av arbeidsoperasjonen, og lås vernedekselet (9) med låseskruen (12). u Still inn vernedekselet (9) slik at gnistregn i retning brukeren unngås. Vernedeksel for kapping u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping(18)/(17) monteres som vernedekselet for sliping med låseskrue(9) eller vernedekselet for sliping med spennspak(8). u Ved kapping må du alltid bruke vernedekselet for kapping (18)/(17)eller vernedekselet for sliping (9)/ (8) sammen med beskyttelsen for kapping (19). Beskyttelse for kapping Monter beskyttelsen for kapping (19) på vernedekselet for sliping (8)/(9) (se bilde D/G): Sving håndtaket tilbake (➊). Sett beskyttelsen (19) på verndekselet for sliping (8)/(9) (➋). Trykk håndtaket fast på vernedekselet (8)/(9) (➌) igjen. For å demontere (se bilde E/H) svinger du håndtaket tilbake (➊). Trekk beskyttelsen (19) fra vernedekselet (8)/(9) (➋). Støvavsugsdeksel for kapping med styreskinner Sett avsugshetten for kapping med styreskinner(34) på spindelhalsen. Still inn posisjonen til avsugshetten (34) etter arbeidet som skal utføres, og fest avsugshetten med låseskruen. En egnet støvsuger fraBosch kan kobles til avsugshetten med styreskinne(34). Du setter da støvsugerslangen med støvsugeradapteren i den beregnede festestussen på avsugshetten. Merknad: Friksjonen som oppstår av støvet i sugeslangen og tilbehøret under arbeidet forårsaker en elektrostatisk oppladning som brukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og brukerens fysiologiske tilstand). Bosch anbefaler generelt å bruke en antistatisk sugeslange (tilbehør) til fjerning av fint støv og tørre materialer. Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (27) eller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (26). Fest håndbeskyttelsen(26) med ekstrahåndtaket(5)/(6). Standard ekstrahåndtak / vibrasjonsdempende ekstrahåndtak Skru fast ekstrahåndtaket(5)/(6) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. u Bruk ikke elektroverktøyet uten ekstrahåndtaket (5)/ (6). u Du må ikke fortsette å bruke elektroverktøyet hvis ekstrahåndtaket (5)/(6) er skadet. Du må ikke foreta noen endringer på ekstrahåndtaket(5)/(6). Det vibrasjonsdempende ekstrahåndtaket(6) gir mulighet til sikrere og mer komfortabelt arbeid med lite vibrasjoner. Bosch Power Tools 1 609 92A 9AU | (09.04.2024)116 | Norsk Montere slipeverktøy u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Merknad: Kontroller at spennflensen(35) som fulgte med, er riktig montert, som vist på bildeC. Kontroller at o-ringen(36) som er satt inn, ikke er skadet, og at den er riktig montert, som vist på bildeC. Skift ut o- ringen(36) hvis den er skadet. Merknad: Det anbefales å bruke hurtiglåsen(16). Hvis spennmutteren (15) brukes, må du regne med å bruke større kraft når du løsner spennmutteren igjen. Rengjør slipespindelen (25) og all delene som skal monteres. Trykk på spindellåseknappen (1) for å låse slipespindelen når du skal spenne fast og løsne slipeverktøyet. u Trykk på spindellåseknappen bare når slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter. Slipe-/kappeskive Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspil på girhodet) stemmer overens. Monteringsrekkefølgen vises på siden med illustrasjoner. For å feste slipe-/kappeskiven skrur du på spennmutteren (15) og strammer denne med hakenøkkelen. u Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. Hurtigspennmutter For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (15) bruke hurtigspennmutteren (16). u Hurtigspennmutteren(16) må kun brukes til slipe- eller kappeskiver. Bruk bare en feilfri, uskadet hurtigspennmutter (16). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (16) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (37). (37) Trykk på spindellåseknappen (1) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren. En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet. Tillatte slipeverktøy Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen. Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor. Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet. Maks. [mm] [mm] [°] D b s d α [o/ min] [m/s]

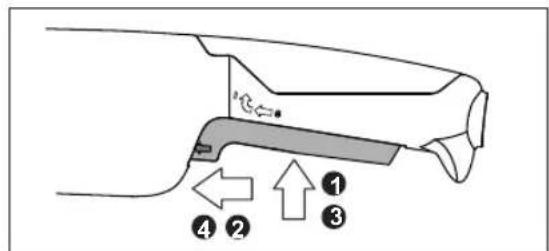

Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som 1 609 92A 9AU | (09.04.2024) Bosch Power ToolsNorsk | 117 kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Demontere/montere støvfilteret Demonter et brukt støvfilter(4) komplett med skruene, som vist på bildeA. Monter et nytt støvfilter som vist på bildeB. Bruk bare de originale skruene når støvfilteret(4) monteres, slik at du unngår skade på elektronikken. Bruk u Belast ikke elektroverktøyet så mye at det stopper. u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Vær forsiktig ved slissing i bærevegger, se avsnittet "Informasjon om statikk". u Spenn fast emnet hvis det ikke ligger sikkert av egenvekten. u La elektroverktøyet gå noen minutter på tomgang etter sterk belastning, slik at innsatsverktøyet avkjøles. u Ikke bruk elektroverktøyet med et kappestativ. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Merknad: Trekk støpselet ut av stikkontakten når verktøyet ikke brukes. Når støpselet er satt inn og det foreligger nettspenning, har elektroverktøyet fortsatt et visst, lavt strømforbruk selv om det er slått av. Informasjon om bruk Skrubbing u Ved grovsliping med bundne slipemidler må du alltid bruke vernedekselet for sliping (8)/(9). u Bruk aldri kappeskiver til grovsliping. u Ved grovsliping kan vernedekselet for kapping (17)/ (18) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19) støte mot arbeidsemnet og føre til at man mister kontrollen. Ved grovsliping oppnår du best resultat med innstillingsvinkel på 30° til 40°. Beveg elektroverktøyet frem og tilbake med moderat trykk. Da unngår du at emnet blir for varmt eller misfarges, og det oppstår ingen spor. u Ved bruk av bundne skiver som er godkjent både for kapping og sliping må vernedekselet for kapping(17)/ (18) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19) brukes. Overflatesliping med lamellslipeskive u Ved sliping med lamellslipeskiven må du alltid bruke vernedekselet for sliping (8)/(9). Med lamellslipeskiven (tilbehør) kan du også bearbeide buede overflater og profiler. Lamellslipeskiver har vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn konvensjonelle slipeskiver. Overflatesliping med slipeskive u Monter alltid håndbeskyttelsen (26) når du skal arbeide med gummislipeskiven (27). Sliping med slipeskive kan utføres uten vernedeksel. Monteringsrekkefølgen vises på siden med illustrasjoner. Skru på rundmutteren(29), og stram den med tohullsnøkkelen. Koppbørste / skivebørste / konisk børste u Ved børsting med skivebørster må du alltid bruke vernedekselet for sliping (8)/(9). Børsting med koppbørster/koniske børster kan foretas uten vernedeksel. u Monter alltid håndbeskyttelsen når du skal arbeide med koppbørsten eller den koniske børsten(26). u Trådene på skivebørstene kan sette seg fast på vernedekselet og brekke hvis de maksimalt tillatte dimensjonene på skivebørstene overskrides. Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten / den koniske børsten / skivebørsten med M14-gjenger må kunne skrus så langt på slipespindelen at den ligger fast på slipespindelflensen i enden av slipespindelgjengene. Stram koppbørsten / den koniske børsten / skivebørsten med en fastnøkkel. For å feste skivebørsten med diameter på 22,22mm setter du spennflensen (35) på slipespindelen (25), skrur på rundmutteren (29) og strammer denne med tohullsnøkkelen. Kapping av metall u Ved kapping av metall med bundne kappeskiver eller diamantkappeskiver må du alltid bruke vernedekselet for kapping (17)/(18) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19). u Hvis vernedekselet for sliping (8)/(9) brukes ved kapping med bundne kappeskiver, medfører det økt fare for å bli truffet av gnister og partikler, samt skivefragmenter ved brudd på skiver. Ved kappesliping må du arbeide med moderat kappehastighet tilpasset materialet. Du må ikke utøve trykk, pendle eller vippe på kappeskiven. Du må ikke bremse kappeskiver som stanses, ved å trykke imot på siden. Bosch Power Tools 1 609 92A 9AU | (09.04.2024)118 | Norsk Elektroverktøyet må alltid føres i motløp. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantrør lønner det seg å begynne kappingen på det minste tverrsnittet. Kapping av stein u Ved kapping av stein med bundne kappeskiver eller diamantkappeskiver for stein/betong må du alltid bruke avsugshetten for kapping med styreskinner (34) eller vernedekselet for kapping (17)/(18) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19). u Sørg for tilstrekkelig støvavsug ved kapping i stein. u Bruk en støvmaske. u Elektroverktøyet må kun brukes til tørrkapping/ tørrsliping. u Hvis vernedekselet for kapping (17)/(18), vernedekselet for sliping (8)/(9) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19) brukes ved kapping og sliping i betong eller murverk, medfører det økt støvbelastning og økt fare for å miste kontrollen over elektroverktøyet, og det kan oppstå tilbakeslag. Ved kapping av stein bør det helst brukes en diamantkappeskive. Hvis det brukes støvavsugsdeksel for kapping med føringsslisse(34), må støvsugeren være godkjent for bruk på steinstøv. Bosch tilbyr egnede støvsugere. Slå på elektroverktøyet, og sett det på emnet med den fremre delen av føringsslissen. Skyv elektroverktøyet med moderat hastighet, tilpasset materialet som bearbeides. Ved kapping av spesielt harde materialer, for eksempel betong med høyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamantkappeskiven er et tydelig tegn på dette. Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven gå en kort stund med maksimalt turtall, slik at den avkjøles. Hvis arbeidet går merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn på at diamantkappeskiven er sløv. Du kan slipe den igjen ved å foreta korte snitt i slipende materiale, for eksempel kalksandstein. Kapping av andre materialer u Ved kapping av materialer som plast, komposittmaterialer osv. med bundne kappeskiver eller Carbide Multi Wheel-kappeskiver må du alltid bruke vernedekselet for kapping (17)/(18) eller vernedekselet for sliping (8)/(9) med montert beskyttelse for kapping (19). Ved å bruke avsugshetten med styreskinne(34) oppnår du et mer effektivt støvavsug. Arbeide med diamantborekroner u Bruk bare diamantborekroner for tørrboring. u Monter alltid håndbeskyttelsen når du skal arbeide med diamantborekroner(26). Ikke sett diamantborekronen parallelt på emnet. Sett den skrått i emnet, i roterende bevegelser. Dermed oppnår du en optimal kjøling og lengre levetid for diamantborekronen. Informasjon om statikk Spalter i bærevegger er underlagt nasjonale forskrifter. Disse forskriftene må overholdes. Rådfør deg med ansvarlig fagperson eller byggeledelsen før arbeidet igangsettes. Igangsetting u Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Hvis elektroverktøyet brukes med en mobil generator som ikke har tilstrekkelig effektreserve eller ikke har egnet spenningsregulering med startstrømforsterkning, kan det oppstå effektreduksjon eller uvanlige reaksjoner ved innkobling . Kontroller at generatoren er egnet, spesielt når det gjelder nettspenning og -frekvens. u Hold bare på de isolerte grepsflatene og ekstrahåndtaket til maskinen. Det er fare for at innsatsverktøyet kommer borti skjulte strømledninger eller maskinens strømkabel. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt. Slå på/av

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
