BRUKSANVISNING RM 448 TX STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.
Dr. Nikolas Stihl
VIKTIG! LESES F∅R BRUK OG OPPBEVARES.

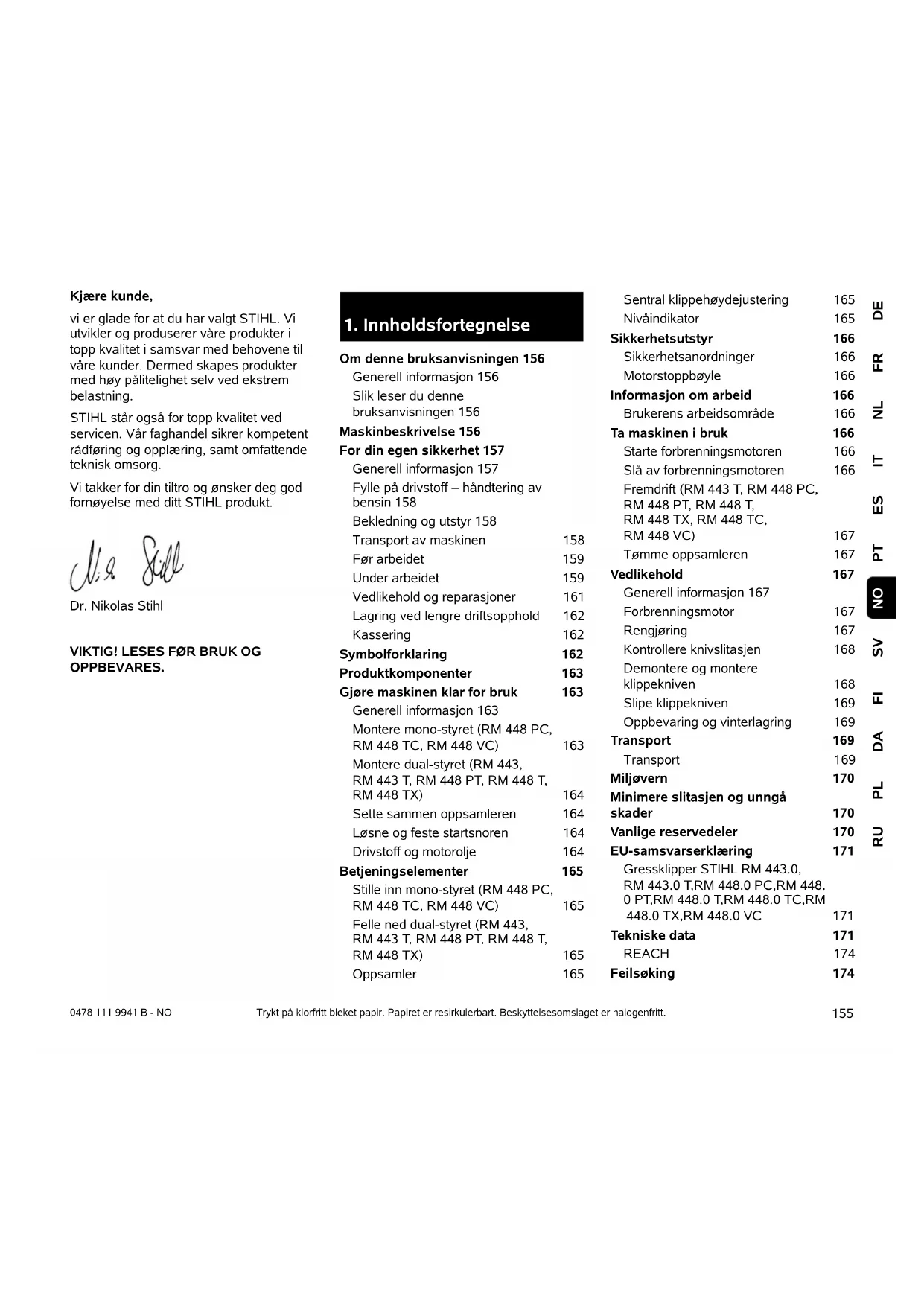

1. Innholdsfortegnelse
Om denne bruksanvisningen 156
Generell informasjon 156
Slik leser du denne
bruksanvisningen 156
Maskinbeskrivelse 156
For din egen sikkerhet 157
Generell informasjon 157
Fylle på drivstoff – håndtering av bensin 158
Bekledning og utstyr 158
Transport av maskinen 158
Før arbeidet 159
Under arbeidet 159
Vedlikehold og reparasjoner 161
Lagring ved lengre driftsopphold 162
Kassering 162
Symbolforklaring 162
Gjøre maskinen klar for bruk 163
Generell informasjon 163
Montere mono-styret (RM 448 PC, RM 448 TC, RM 448 VC) 163
Montere dual-styret (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 164
Sette sammen oppsamleren 164
Løsne og feste startsnoren 164
Drivstoff og motorolje 164
Betjeningselementer 165
Stille inn mono-styret (RM 448 PC, RM 448 TC, RM 448 VC) 165
Felle ned dual-styret (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 165
Oppsamler 165
Sentral klippehøydejustering 165
Nivåindikator 165
Sikkerhetsutstyr 166
Sikkerhetsanordninger 166
Motorstoppbøyle 166
Brukerens arbeidsområde 166
Ta maskinen i bruk 166
Starte forbrenningsmotoren 166
Tømme oppsamleren 167
Vedlikehold 167
Generell informasjon 167
Forbrenningsmotor 167
Rengjøring 167
Kontrollere knivslitasjen 168
Demontere og montere
klippekniven 168
Slipe klippekniven 169
Oppbevaring og vinterlagring 169
Transport 169
Transport 169
Miljøvern 170
Minimere slitasjen og unngå skader 170
Vanlige reservedeler 170
EU-samsvarserklæring 171
Gressklipper STIHL RM 443.0,
RM 443.0 T,RM 448.0 PC,RM 448.
0 PT,RM 448.0 T,RM 448.0 TC,RM
448.0 TX,RM 448.0 VC 171
Tekniske data 171
REACH 174
Feilsøking 174
Serviceplan 175
Bekreftelse av overleveringen 175
Servicebekreftelse 175
2. Om denne bruksanvisningen
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.
I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land.
Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du denne bruksanvisningen
Bilder og tekst beskriver bestemte fremgangsmåter.
Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.
Synsretning:
Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen:
Brukeren står bak maskinen og ser fremover i kjøreretningen.
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan være utformet som i eksemplene nedenfor.
Fremgangsmåter som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser
Tekst med ekstra betydning:
Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen:
Fare!
Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås.
Advarsel!
Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader.
Forsiktig!
Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte.
Merknad
Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.
Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.
3. Maskinbeskrivelse
1 Motorstoppbøyle
2 Fremdriftsbøyle (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
3 Hendel for Vario-drift (RM 448 VC)
4 Styreoverdel
5 Startsnor
6 Hurtigstrammer (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
7 Styreunderdel (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
8 Forbrenningsmotor
9 Lyddemper med beskyttelsesgitter
10 Tennpluggstøpsel
11 Håndtak foran
12 Forhjul
13 Bakhjul
14 Oppsamler
15 Håndtak bak
16 Hendel for klippehøydejustering
17 Merkeplate med maskinnummer
18 Styrekonsoll (RM 448 PC, RM 448 TC, RM 448 VC)
19 Låsearm for styre (RM 448 PC, RM 448 TC, RM 448 VC)
4. For din egen sikkerhet
Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.
Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt
sted for senere bruk.
Les betjenings- og
vedlikeholdsinformasjonen i den separate
bruksanvisningen for
forbrenningsmotoren.
Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.
Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.
Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.
Livsfare på grunn av kvelning!
Lek med emballasjen medfører
kvelningsfare for barn. Sørg for at
barn ikke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.
Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
Maskinen er utviklet for privat bruk.
Obs – fare for ulykker!
Gressklipperen skal bare brukes til gressklipping. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.
På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til følgende oppgaver (ufullstendig opplisting):
- klipping av busker og hekker
- klipping av klatreplanter
- klipping av gress på takbeplantninger og i balkongkasser
- kverning og finkutting av tre- og hekkavfall
- rengjøring av gangveier (oppsamling, blåsing)
- utjevning av bakken
- transport av gressavfall, unntatt i oppsamleren som er beregnet for det
Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.
Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).
Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.
Obs! Fare for helseskade på grunn av vibrasjoner! For stor belastning i form av vibrasjoner kan føre til skader på nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning.
Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste):
- følelsesløshet,
-smerter,
- tap av muskelkraft,
- endringer i hudfargen,
- ubehagelig prikking.
Hold godt fast i styret på de tiltenkte stedene med begge hender under arbeidet, men unngå et krampaktig grep.
Planlegg arbeidstidene for å unngå høye belastninger over en lengre periode.
Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne å rulle av seg selv.
4.2 Fylle på drivstoff – håndtering av bensin
Livsfare!
Bensin er giftig og svært lettantennelig.
Bensin skal bare oppbevares i godkjente beholdere (bensinkanner). Lokket på tanken og bensinkannen skal alltid skrus
på og strammes forskriftsmessig. Defekte lokk skal skiftes ut av sikkerhetsmessige årsaker.
Bensin og andre typer drivstoff skal aldri oppbevares eller avhendes i drikkeflasker eller lignende beholdere som det er fare for at noen kan komme til å drikke av ved en feiltagelse.
Bensin må holdes unna gnister, åpen ild, varmekilder og andre antennelseskilder. Røyking forbudt!
Drivstoffylling må skje utendørs, og det er ikke tillatt å røyke under fylling av drivstoff.
Fyll på bensin før du starter forbrenningsmotoren. Tanklokket må ikke åpnes, og bensin må ikke etterfylles når forbrenningsmotoren er i gang eller når den er varm.
Ikke overfyll drivstofftanken!
For at drivstoffet skal ha nok plass til å utvide seg må du aldri fylle på drivstofftanken utover den nedre kanten til påfyllingsstussen.
Følg tilleggsanvisningene i
bruksanvisningen for
forbrenningsmotoren.
Skift klær hvis du har fått bensin på klærne.
Maskinen må ikke oppbevares inne i en bygning når det er bensin på tanken. Bensindamp som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes.
I tilfelle du må tømme tanken, må dette gjøres utendørs.
4.3 Bekledning og utstyr
Når maskinen vedlikeholdes, rengjøres eller transporteres, skal du også bruke solide hansker, og langt hår må
knyttes og holdes vekke (hodetørkle, lue osv.).
Bruk egnede beskyttelsesbriller ved sliping av klippekniven!
Maskinen skal bare brukes av personer med langbukser og
klær som sitter nært mot kroppen.
Bruk aldri løse klær som kan sette seg fast i bevegelige deler (betjeningshendler), heller aldri smykker, slips og sjal.
Det genereres støy under arbeidet. Støyen kan skade hørselen.
Bruk hørselsvern.
4.4 Transport av maskinen
Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.
Ikke transporter maskinen mens forbrenningsmotoren er i gang. Før transport må du slå av forbrenningsmotoren, vente til knivene er stanset og trekke ut tennpluggstøpselet.
Maskinen skal kun transporteres med avkjølt forbrenningsmotor og uten drivstoff.
Bruk egnet lasteutstyr (lasterampe, løfteanordninger).
Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).
Unngå kontakt med klippekniven ved løfting og bæring.
Les spesielt informasjonen i kapitlet "Transport." Der oppgis det hvordan maskinen skal løftes og bindes fast. (⇒ 13.)
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.
4.5 Før arbeidet
Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Før idriftsettelse av maskinen må du teste om drivstoffsystemet er tett, særlig de synlige delene som f.eks. tanken, tanklokket og slangeforbindelsene. Ikke start motoren hvis systemet er utett – brannfare!
Maskinen må i så tilfelle repareres av fagfolk før idriftsettelse.
Overhold de lokale forskriftene for när på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Se over hele området som skal bearbeides, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen. Det er lett å overse hindringer (f.eks. trestubber og røtter) i høyt gress.
Før du begynner arbeidet med maskinen, bør du derfor merke alle gjenstander (hindringer) som er skjult i gresset, og som ikke lar seg fjerne.
Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler.
Kontroller at tennpluggen sitter godt i tennpluggstøpslet før du begynner å bruke maskinen.
Sørg for at maskinen er i driftssikker stand før du bruker den. Kontroller før hver bruk:
– at maskinen er i forskriftsmessig montert stand.
– at klippeverktøyet og den komplette klippeenheten (klippekniv, festeelementer, klippeaggregathus) er i feilfri stand. Det er spesielt viktig å kontrollere knivfestet og knivslitasjen, samt se etter skader (hakk eller riper). (⇒ 12.4)
– at tanklokket er forskriftsmessig skrudd på.
- at tanken, delene som bidrar til drivstofftilførselen, samt tanklokket er i feilfri stand.
- at sikkerhetsanordningene (f.eks. motorstoppbøylen, utkastdekselet, huset, styret, beskyttelsesgitteret) er i feilfri stand og fungerer forskriftsmessig.
– at oppsamleren er fullstendig montert og uskadet. Ikke bruk oppsamleren hvis den er skadet.
– at låseskruen på oljepåfyllingslokket er forskriftsmessig skrudd til.
Sørg for å få utført nødvendige arbeider, enten selv eller hos en forhandler. STIHL anbefaler STIHL forhandleren.
4.6 Under arbeidet
Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Det er spesielt viktig at motorstoppbøylen ikke festes til styret (f.eks. bindes fast).
Obs – fare for personskader!
Pass på at ikke hender og føtter kan komme i kontakt med roterende deler. Ta aldri i kniven
mens den roterer. Ikke stå foran utkaståpningen.
Ingen gjenstander må festes på styret (f.eks. arbeidsklær).
Arbeid bare i dagslys eller med god kunstig belysning.
Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.
Eksos:
Livsfare på grunn av forgiftning!
Stans arbeidet umiddelbart hvis du føler deg uvel, har hodesmerter, synsforstyrrelser (f.eks. hvis synsfeltet blir mindre),
hørselsproblemer, blir svimmel eller merker at konsentrasjonsevnen er svekket. Disse symptomene kan blant annet skyldes høy eksoskonsentrasjon.
Det dannes giftige eksosgasser straks forbrenningsmotoren er i gang. Disse gassene inneholder giftig
karbonmonoksid, en gass uten farge og lukt, og andre skadestoffer. Du må aldri la forbrenningsmotoren gå i lukkede eller dårlig ventilerte rom.
Starte:
Vær svært forsiktig når du starter maskinen – følg anvisningene i kapitlet "Ta i bruk maskinen" (⇒ 11.). Start i samsvar med disse anvisningene reduserer faren for personskader.
Fare for personskade!
Når startsnoren går raskt tilbake, trekkes hånd og arm raskere mot forbrenningsmotoren enn startsnoren kan slippes. Dette tilbakeslaget kan føre til benbrudd, klemskader og forstuinger.
Pass alltid på ved start at du står med føttene i god avstand fra klippeverktøyet.
Når motoren startes, skal ikke bøylen for fremdrift betjenes.
Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren. Gjenstander kan bli slynget ut og gi alvorlige personskader.
Klipping i skråninger:
Skråninger skal alltid klippes i tverrgående retning, aldri på langs.
Hvis brukeren mister kontroll over maskinen ved klipping på langs, kan vedkommende få den aktive gressklipperen over seg.
Vær spesielt forsiktig når du endrer retning i skråninger.
Sørg for god stabilitet når du arbeider i skråninger, og unngå å arbeide i svært bratte skråninger.
Av sikkerhetsmessige årsaker skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %). Fare for personskader!
25° skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horizontal lengde.
For å sikre tilstrekkelig smøring av forbrenningsmotoren må også anvisningene i forbrenningsmotorens bruksanvisning følges ved arbeid i skråninger.
Bruk:
Fare for personskader!
Hold aldri hender eller føtter under, over eller ved roterende deler.
Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne
utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader.
Gå langsomt når du bruker maskinen – ikke løp mens du arbeider med maskinen. Ved høy hastighet under arbeidet øker faren for skade ved at du snubler, sklir osv.
Vær spesielt forsiktig når du snur maskinen eller drar den mot deg.
Det er lett å snuble!
Vær spesielt forsiktig når du bruker maskinen i nærheten av nedoverbakker, kanter i terrenget, grøfter og dammer. Pass spesielt på at du holder tilstrekkelig avstand til slike fareområder.
Vær oppmerksom på objekter som eventuelt er skjult i gressrotsonen (vanningsanlegg, påler, vannventiler, fundamenter, strømledninger osv.). Kjør aldri over slike objekter.
Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av.
STOP
Slå av forbrenningsmotoren, beidsverktøyet har stanset og innpluggstøpselet:
– Når du setter fra deg maskinen, eller när den skal stå uten tilsyn.
- Før du fyller på drivstoff. La forbrenningsmotoren avkjøles før du fyller drivstoff.
Brannfare!
- Før du fjerner blokkeringer eller tilstoppinger i utkastkanalen.
- Før du løfter eller bærer maskinen.
– Før du transporterer maskinen.
– Før det utføres arbeider på klippekniven.
- Før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den (f.eks. nedfelling av styret).
– Hvis du har kommet borti en gjenstand, eller hvis gressklipperen vibrerer mer enn vanlig. I slike tilfeller må du undersøke maskinen og spesielt klippeenheten (kniv, knivaksel og knivfeste) for skader, og få utført eventuelle nødvendige reparasjoner før du tar i bruk maskinen igjen.
Fare for personskade!
Sterke vibrasjoner er vanligvis tegn på feil.
Ikke bruk gressklipperen hvis veivakselen eller klippekniven er skadet eller bøyd.
Kontakt en fagperson (STIHL anbefaler STIHL forhandleren) for å få utført eventuelle nødvendige reparasjoner du ikke føler deg kvalifisert til å utføre selv.
– Når du skyver maskinen fra eller til området den skal brukes på.
– Før du skyver maskinen på en flate der det ikke er gress.
– Før du åpner utkastdekselet eller tar av oppsamleren.
– Når maskinen skal vippes for transport.
- Før du stiller inn klippehøyden.
4.7 Vedlikehold og reparasjoner
Gjør følgende før du starter rengjørings-, justerings-, reparasjons- og vedlikeholdsarbeid:
- Parker maskinen på et fast og jevnt underlag.
- Slå av forbrenningsmotoren, og la den kjøle seg ned.
- Trekk ut tennpluggstøpselet.
Obs – fare for personskade!
Sørg for avstand mellom
tennpluggstøpselet og
tennpluggen. En utilsiktet tenningsgnist
kan føre til brann eller elektrisk støt.
En utilsiktet kontakt mellom tennpluggen
og tennpluggstøpselet kan føre til uønsket
start av forbrenningsmotoren.
Når du drar i startsnoren, begynner arbeidsverktøyet å dreie. Pass på at du alltid har god avstand til klippekniven, særlig med føtter og ben, når du drar i startsnoren.
La maskinen kjøle seg ned før du utfører arbeider på forbrenningsmotor, eksosrør og lyddemper. Temperaturen kan komme opp i mer enn 80 °C. Fare for brannskade!
STIHL anbefaler at du lar en STIHL forhandler ta seg av å fylle på / skifte motorolje for deg.
Rengjøring:
Hele maskinen må rengjøres grundig etter hver bruk. (⇒ 12.3)
Før du plasserer maskinen i rengjøringsstilling, skal du tømme drivstofftanken (f.eks. ved å kjøre den tom).
Bruk en trepinne til å løsne gress som har satt seg fast. Rengjør undersiden av gressklipperen med børste og vann.
Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
For å unngå brannfare er det viktig at området rundt kjøleluftåpningene holdes fritt for f.eks. gress, strå, mose, løv og fett.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler.
Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale
STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.
Av sikkerhetsmessige årsaker skal komponenter i drivstofftilførselen (drivstoffrør, drivstoffventil, drivstofftank, tanklokk, koblinger osv.) jevnlig undersøkes for skader og lekkasje og ved behov skiftes ut hos en forhandler (STIHL anbefaler at du kontakter STIHL forhandleren).
Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.
Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten.
Sørg for at alle muttere, bolter og skruer, spesielt knivskruen, sitter godt, slik at gressklipperen er i driftsmessig sikker stand.
Kontroller hele maskinen og oppsamleren regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.
Det er ikke tillatt å endre forbrenningsmotorens grunninnstilling. Unngå å la motoren gå med for høyt turtall.
Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis när arbeidet er utført.
4.8 Lagring ved lengre driftsopphold
La forbrenningsmotoren avkjøles før du parkerer maskinen i et lukket rom.
Oppbevar maskinen og drivstoffkannen i et låsbart rom med god ventilasjon. Obs! Pass på at drivstofftanken i maskinen er tom.
Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).
Maskinen skal aldri oppbevares inne i en bygning när det er bensin på tanken. Bensindampen som oppstår, kan komme i kontakt med åpen ild eller gnister og antennes.
Hvis tanken skal tømmes, f.eks. før den settes bort for vinteren, skal dette gjøres utendørs (f.eks. ved å la motoren gå).
Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).
Husk å fjerne tennpluggstøpselet när maskinen ikke skal brukes på en stund.
Oppbevar maskinen på et flatt underlag, slik at den ikke kan begynne å rulle av seg selv.
4.9 Kassering
Avfallsprodukter som spillolje eller drivstoff, brukte smøremidler, filter, batterier og lignende slitedeler kan skade mennesker, dyr og miljø og må derfor kasseres på forskriftsmessig måte.
Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det særlig viktig at du fjerner tenningskabelen, tømmer tanken og tapper ut motoroljen.
Selv om gressklipperen ikke lenger er i bruk og skal kasseres, må den ikke stå uten tilsyn, tilgjengelig for uvedkommende. Sørg for å oppbevare maskinen og spesielt klippekniven utilgjengelig for barn.
5. Symbolforklaring
Obs!
Les bruksanvisningen før
bruk.
Fare for personskader!
Se til at ingen oppholder seg i fareområdet.
Fare for personskader!
Trekk ut tennpluggkontakten før du utfører arbeid på klippeverktøyet, og før du utfører vedlikeholds- og rengjøringsarbeid.
Fare for personskade!
Hender og føtter må holdes borte fra knivene!
Klippeenheten fortsetter å gå i noen sekunder etter at motoren er slått av (forbrenningsmotor-/knivbrems).
RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX:
Starte forbrenningsmotoren
RM 443, RM 443 T,
RM 448 PT, RM 448 T, RM 448 TX:
Slå av forbrenningsmotoren
RM 443 T, RM 448 PT,
RM 448 T, RM 448 TX:
Stille inn kjørehastigheten.
(⇒ 11.3)
B Oppsamleroverdel 1
C Oppsamlerunderdel 1
D Bolt 2
- Bruksanvisning 1
- Bruksanvisning 1
Forbrenningsmotor
RM 443, RM 443 T, RM 448 PT,
RM 448 T, RM 448 TX:
Nr. Betegnelse Ant.
E Hurtigstrammer 2
Nr. Betegnelse Ant.
F Skrue 2
G Kabelføring 2
H Beskyttelseshylser 2
RM 448 PC, RM 448 TC, RM 448 VC:
Nr. Betegnelse Ant.
I Hylse 1
J Skrue 1
K Skive 2
L Mutter 1
7. Gjøre maskinen klar for bruk
Fare for personskade
Les og følg sikkerhetsanvisningene i kapitlet "For din sikkerhet". (⇔ 4.)
- Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.
7.2 Montere mono-styret (RM 448 PC, RM 448 TC, RM 448 VC)
• 1 Før hylsen (I) inn i hullet på styret (1).
- 2 Sett de to skivene (K) med buen vendt innover på styrets hylse (1).
- 3 Hold hylsen (I) og skivene (K), og før dem sammen med styret (1) inn i braketten på styrekonsollen (2).
• 4 Stikk skruen (J) utenfra og inn gjennom hullene på styret (1) og styrekonsollen (2).
• 5 Skru på mutterne (L).
• 6 Stram skruen (J).
Tiltrekkingsmoment: 18 - 22 Nm
Montere vaierne:
- RM 448 PC, RM 448 TC:
Plasser motorstoppvaieren (3) og fremdriftsvaieren (4) inn i holderne (6) på styrekonsollen og på styret.
RM 448 VC:
Plasser motorstoppvaieren (3), fremdriftsvaieren (4) og vaieren for Vario-drift (5) inn i holderne (6) på styrekonsollen og på styret.
7.3 Montere dual-styret (RM 443, RM 443T, RM 448PT, RM 448T, RM 448TX)
- Fest beskyttelseshylsen (H) på de to styreunderdelene (1).
- Stikk skruen (F) gjennom hullet på kabelføringen (G).
- Hold styreoverdelen (2) mot styreunderdelen (1).
- Venstre side:
Fest kabelføringen (G) på vaieren til motorstoppen (3).
- Høyre side (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX):
Fest kabelføringen (G) på vaieren til fremdriften (4).
- Stikk skruen (F) på begge sider innenfra og ut gjennom hullene.
-
Skru hurtigstrammerne (E) på skruene (F) (ca. én gjenge på skruen skal synes), og fell dem oppover.
-
Kontroller at montasjen er riktig: Hurtigstrammerne (E) skal strammes så kraftig at de ligger tett på styret, slik at styreoverdelen er godt festet i styreunderdelen.
Hvis styret ikke er ordentlig montert eller hurtigstrammerne ikke sitter korrekt, åpner du hurtigstrammerne og vrir dem inntil de er godt festet.
7.4 Sette sammen oppsamleren
- Sett oppsamleroverdelen (B) på 5
oppsamlerunderdelen (C). Pass på at den plasseres riktig i føringene.
- Trykk boltene (D) gjennom åpningene for disse innenfra.
- Fest oppsamleroverdelen (B) med et lett trykk på oppsamlerunderdelen.
- Sett på oppsamleren (→ 8.3).
7.5 Løsne og feste startsnoren
Feste
- Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
- Trykk motorstoppbøylen (1) mot styret, og hold den der.
- Trekk startsnoren (2) langsomt ut.
- Slipp motorstoppbøylen (1), og fest startsnoren (2) i snorføringen (3).
- Sett inn tennpluggstøpselet.
Løsne
- Trekk ut tennpluggstøpselet fra forbrenningsmotoren.
- Løsne startsnoren (2) fra snorføringen (3).
7.6 Drivstoff og motorolje
Unngå skader på maskinen!
Fyll på olje før du starter motoren for første gang. Bruk en egnet påfyllingstrakt när du fyller på motorolje eller drivstoff.
Motorolje:
Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt motorolje og oljepåfyllingsmengde.
Sjekk oljenivået regelmessig (se bruksanvisningen for forbrenningsmotoren).
Unngå for høyt eller for lavt oljenivå. Fare for motorskade!
Skru på lokket for motoroljen og kontroller at det er tett før du tar i bruk forbrenningsmotoren.
Drivstoff:
Anbefaling:
kvalitetsdrivstoff,
blyfri bensin.
Se bruksanvisningen for forbrenningsmotoren for mer informasjon om anbefalt drivstoffkvalitet (oktan).
8. Betjeningselementer
Når du betjener låsearmen til styreoverdelen, må du hele tiden holde med én hånd øverst. Ikke ha fingrene mellom styret og konsollen (over og under låsearmen).
Felle ned styret:
Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):
• Løsne startsnoren fra holderen. (⇒ 7.5)
- Hold i styreoverdelen (2) med én hånd øverst, og løft forsiktig opp (for avlasting).
- Trykk ned låsearmen (1), og hold den der.
- Fell styret (2) forover.
Arbeidsposisjon (skyving av maskinen):
- Fell (2) styret bakover og pass på at det går i inngrep.
- Fest startsnoren i holderen. (⇔ 7.5)
Høyderegulering:
Du kan velge mellom 2 trinnhøyder for mono-styret:
- Hold i styreoverdelen (2) med én hånd øverst, og løft forsiktig opp (for avlasting).
- Trykk ned låsearmen (1), og hold den der.
- Sett styret (2) i ønsket stilling.
- Slipp opp låsearmen (1) og pass på at styret går i inngrep.
8.2 Felle ned dual-styret (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
Klemfare!
Styreoverdelen kan klappe sammen när hurtiglåsene løsnes. Hold derfor med én hånd øverst på styreoverdelen (2) mens du åpner hurtiglåsene.
Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):
- Løsne startsnoren fra holderen. (⇒ 7.5)
- Åpne hurtigstrammeren (1) – fell den ned – og fell styreoverdelen (2) forover.
Arbeidsposisjon (skyving av maskinen):
- Hold styreoverdelen (2) med én hånd, og fell den bakover.
- Lukk hurtigstrammeren (1) (slå den opp).
- Fest startsnoren i holderen. (⇒ 7.5)
8.3 Oppsamler
Sette på:
- Åpne utkastdekselet (1) og hold det oppe.
- Hekt på oppsamleren (2) ved å sette festeknastene inn i festene (3) på baksiden av maskinen.
• Lukk utkastdekslet (1).
- Åpne utkastdekselet (1) og hold det oppe.
- Løft opp oppsamleren (2) og ta den av bakover.
• Lukk utkastdekslet (1).
Ta av:
8.4 Sentral klippehøydejustering
6 forskjellige klippehøyder kan stilles inn.
Trinn 1 = 25 mm
Trinn 6 = 75 mm
Justere klippehøyden:
- Hold rundt håndtaket (1), trekk opp hendelen (2) og hold den der.
- Still inn ønsket klippehøyde ved å bevege maskinen opp eller ned. Du kan finne ut den aktuelle klippehøyden ved å se på merket (4) på klippehøydeindikatoren (3).
- Slipp opp låsearmen (2), og la den gå i inngrep.
8.5 Nivåindikator
Luftstrømmen som kniven genererer, hever nivåindikatoren (1). Når oppsamleren er full, stopper luftstrømmen. Ved for lite luftstrøm går nivåindikatoren (1) tilbake til hviletilstand. Dette er tegn på at oppsamleren må tømmes.
Nivåindikatorens funksjon er uten begrensninger kun ved optimal luftstrøm. Ytre faktorer som vått, tett eller høyt gress,
lave klippehøyder, forurensning eller lignende kan påvirke luftstrømmen og nivåindikatorens funksjon.
A Oppsamleren fylles på
B Oppsamleren er fylt
Maskinen har flere anordninger som gjør den sikker å bruke og beskytter mot feil bruk.
Fare for personskade!
Ikke bruk maskinen hvis det konstateres feil på en av sikkerhetsanordningene. Kontakt en forhandler. STIHL anbefaler STIHL forhandleren.
9.1 Sikkerhetsanordninger
Gressklipperen er utstyrt med sikkerhetsanordninger som skal hindre utilsiktet kontakt med klippekniven og klippematerialet/gressavfallet som kastes ut.
Dette innbefatter huset, utkastdekselet, oppsamleren og det forskriftsmessig monterte styret.
9.2 Motorstoppbøyle
Gressklipperen er utstyrt med en motorstoppinnretning.
Når forbrenningsmotoren er i drift, kan den stoppes ved å slippe motorstoppbøylen. Forbrenningsmotoren og kniven stanser i løpet av 3 sekunder.
Fare for personskade!
Hvis det tar lengre tid før kniven stopper, skal maskinen tas ut av drift og leveres inn hos en forhandler.
Måling av utkoblingsforsinkelsen
Når forbrenningsmotoren er startet, roterer kniven, og en hvinende lyd kan høres. Utkoblingsforsinkelsen tilsvarer varigheten på den hvinende lyden etter at forbrenningsmotoren er slått av. Den kan måles med en stoppeklokke.
- ved å klippe med lav kjørehastighet.
– ved å klippe ofte og holde gresset kort.
– ved ikke å klippe gresset for kort ved tørt og varmt vær, siden plenen kan bli svidd av solen og bli stygg.
- ved å klippe med skarp klippekniv – husk derfor å slipe klippekniven jevnlig (hos forhandler).
– ved regelmessig å endre klipperetning.
10.1 Brukerens arbeidsområde
- Brukeren må av sikkerhetsgrunner alltid oppholde seg i arbeidsområdet bak styret når forbrenningsmotoren startes og mens den kjører. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes.
- Gressklipperen skal kun brukes av én person om gangen. Se til at ingen oppholder seg i fareområdet. (⇒ 4.)
11. Ta maskinen i bruk
11.1 Starte forbrenningsmotoren
Ikke start forbrenningsmotoren i høyt gress. Hvis det er vanskelig å starte, velger du en høyere klippehøydeinnstilling.
Fullgassinnstillingen gjør at forbrenningsmotoren alltid arbeider med optimalt arbeidsturtall etter start.
- Trykk motorstoppbøylen (1) mot styret, og hold den der.
- Dra startsnoren (2) langsomt ut til du kjenner kompresjonsmotstand. Dra snoren deretter hardt og raskt ut til en armlengde. Før startsnoren (2) langsomt tilbake igjen, slik at den rulles opp.
- Gjenta prosedyren inntil forbrenningsmotoren starter.
11.2 Slå av forbrenningsmotoren
- Slipp opp motorstoppbøylen (1) for å slå av forbrenningsmotoren. Forbrenningsmotoren og klippekniven stanser etter en kort utkoblingstid.
11.3 Fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
Gressklipperne RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC og RM 448 VC er utstyrt med en fremdrift.
RM 443 T, RM 448 PC, RM 448 PT,
RM 448 T, RM 448 TX, RM 448 TC:
Én fremdriftshastighet forover (ettrinns-gir)
RM 448 VC:
Trinnløst justerbar fremdriftshastighet forover under kjøring (Vario-gir)
Koble inn fremdriften:
- Start forbrenningsmotoren. (⇒ 11.1)
- Trykk fremdriftsbøylen (1) mot styret, og hold den der.
Fremdriften kobles inn, og gressklipperen settes i bevegelse forover.
Unngå skader på maskinen!
Fremdriftsbøylen må alltid holdes helt inne for å unngå skader på giret.
Unngå skader på maskinen!
Betjen hendelen for Vario-drift (2)
kun mens forbrenningsmotoren
kjører.
- ∅ke kjørehastigheten: Skyv hendelen for Vario-drift (2) fremover under kjøringen.
- Redusere kjørehastigheten: Trekk hendelen for Vario-drift (2) bakover under kjøringen.
- Slipp fremdriftsbøylen (1). Fremdriften kobles ut, og gressklipperen står stille. Forbrenningsmotoren fortsetter å kjøre.
11.4 Tømme oppsamleren
Fare for personskade!
Av sikkerhetsmessige hensyn må du slå av forbrenningsmotoren før du tar av oppsamleren.
• Ta av oppsamleren. (⇒ 8.3)
- Åpne oppsamleren med låseklaffen (1). Vipp opp oppsamleroverdelen (2), og hold den. Fell oppsamleren bakover, og tøm ut klippematerialet/gressavfallet.
- Lukk oppsamleren.
• Fest oppsamleren. (⇒ 8.3)
12. Vedlikehold
Fare for personskader!
Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" ( 4.).
Foreta årlig vedlikehold hos forhandleren:
Les betjenings- og
vedlikeholdsinformasjonen i
forbrenningsmotorens bruksanvisning.
For å oppnå lang levetid er det spesielt viktig å passe på at oljenivået aldri er for lavt, og at olje- og luftfilteret skiftes jevnlig.
Anbefalte oljeskiftintervaller og informasjon om motorolje og oljepåfyllingsmengde finner du også i forbrenningsmotorens bruksanvisning.
Kjøleribbene må rengjøres jevnlig for å sikre tilstrekkelig kjøling av forbrenningsmotoren.
12.3 Rengjøring
Vedlikeholdsintervall: Alltid etter bruk
Skånsom behandling forhindrer skader på maskinen, og forlenger levetiden.
Fare for personskade!
Slå av forbrenningsmotoren, ta ut tennpluggstøpselet og la maskinen avkjøles.
Tøm drivstofftanken (kjør den tom) før du plasserer maskinen i rengjøringsstilling.
Utkastdekselet må være åpent for at maskinen skal stå trygt i rengjøringsstillingen.
- Velg høyeste klippetrinn. (⇒ 8.4)
• Ta av oppsamleren. (⇒ 8.3)
Rengjøringsstilling RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
- Hold styreoverdelen (1), og åpne hurtigstrammeren ved å felle den ned.
• Legg styreoverdelen (1) bakover.
- Åpne utkastdekselet (2), og hold det oppe.
- Løft maskinen foran, og sett den i rengjøringsstillingen som vises på bildet.
Rengjøringsstilling RM 448 PC, RM 448 TC, RM 448 VC:
- Stå på høyre side av maskinen när den vippes opp.
- Sett styreoverdelen i nederste posisjon (til den stopper, låsearmen går ikke i lås i denne posisjonen). (⇔ 8.2)
- Åpne utkastdekselet (2) med høyre hånd, og hold det oppe.
- Grip om konsollen med venstre hånd, og hold oppe utkastdekselet. Trykk samtidig på låsearmen (3) med tommelen, og hold den nede.
- Grip maskinen i fremre håndtak med høyre hånd, og vipp det langsomt bakover til styret ligger på bakken, som vist på bildet.
- Slipp utkastdekselet (2) og låsearmen (3), og kontrollerer at maskinen står stødig.
- Fjern smuss ved hjelp av små mengder vann og en børste eller klut. Pass spesielt på å rengjøre klippekniven også. Ikke rett vannstråler mot deler på forbrenningsmotoren, tetninger og lagerpunkter.
- Bruk en trepinne til å løsne gress som har satt seg fast.
- Bruk spesialrens (f.eks. STIHL spesialrens) om nødvendig.
12.4 Kontrollere knivslitasjen
Vedlikeholdsintervall: Før hver bruk
Fare for personskade!
Knivslitasjen varierer avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt. En slitt kniv kan brekke og forårsake alvorlige personskader. Følg derfor alltid anvisningene for vedlikehold av kniven.
- Vipp opp gressklipperen i rengjøringsstilling. (⇒ 12.3)
• Rengjør klippekniven (1).
- Legg en linjal (1) mot den fremre knivkanten, og mål slitasjen Ⓐ.
- Kontroller knivbredden B med en skyvelære (2).
- Kontroller knivtykkelsen C ved minst 5 punkter med en skyvelære (2). Minimumsverdien for knivtykkelse gjelder også ved vingene.
Slitegrenser:
Nedsliping A: < 15 mm
Knivbredde B: > 39 mm
Knivtykkelse C: > 2 mm
Andre slitegrenser gjelder hvis det er montert multikniv som tilbehør på gressklipperen (se tilbehørets bruksanvisning).
12.5 Demontere og montere klippekniven
Demontering:
- Bruk en støttebukk (1) som mothold for klippekniven (2).
- Skru ut knivskruen (3). Fjern klippekniven (2), knivskruen (3) og låseskiven (4).
Montering:
Fare for personskade!
Klippekniven (2) skal bare monteres slik som vist på bildet. Knastene (7) skal peke ned, og de oppoverbøyde knivbladene skal peke opp.
Overhold det foreskrevne
tiltrekkingsmomentet for knivskruen
nøye, ellers kan ikke
klippeverktøyet brukes trygt. Sikre i
tillegg knivskruen (3) med
Loctite 243.
Låseskiven (4) må skiftes ut hver gang kniven monteres, og knivskruen (3) må skiftes ut hver gang kniven skiftes.
• Rengjør anleggsflaten til knivhylsen.
- Monter klippekniven (2) med de oppoverbøyde knivbladene pekende opp (mot maskinen). Festeknastene (5) på knivhylsen skal plasseres i hullene (6) på klippekniven.
- Bruk en støttebukk (1) som mothold for klippekniven (2).
- Skru på knivskruen (3) med ny låseskive (4), og stram.
Tiltrekkingsmoment: 60 - 65 Nm
12.6 Slipe klippekniven
STIHL anbefaler at du kontakter fagfolk for å få slipt klippekniven. Hvis kniven slipes feil (feil vinkel, ubalanse osv.), påvirkes maskinfunksjonen.
Slipeveiledning:
• Demonter klippekniven ( 12.5).
- Avkjøl klippekniven under sliping, f.eks. med vann. Ikke la kniven bli blå, da dette reduserer holdbarheten.
- Slip kniven jevnt for å unngå vibrasjoner som skyldes ubalanse.
• Ha en slipevinkel på 30°.
- Fjern eventuelle grader på skjærekanten etter avsluttet sliping ved hjelp av et fint slipepapir.
• Overhold slitegrensene. ( 12.4)
12.7 Oppbevaring og vinterlagring
Oppbevar maskinen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.
Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid. Maskinen skal alltid være i driftssikker stand.
Tøm drivstofftanken og forgasseren (f.eks. ved å kjøre den tom) ved lengre driftsopphold.
Husk i tillegg følgende hvis maskinen skal settes bort i lengre tid (vinterlagring):
• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt inn med olje eller fett.
- Skru ut tennpluggen (se bruksanvisningen for forbrenningsmotorens), og fyll ca. 3 cm³ motorolje gjennom tennpluggåpningen i forbrenningsmotoren. Drei forbrenningsmotoren noen ganger uten tennplugg (dra i startsnoren).
Brannfare!
På grunn av brannfaren er det viktig at du holder
tennpluggstøpslet unna hullet for
tennpluggen.
- Skru inn igjen tennpluggen (se bruksanvisningen for forbrenningsmotoren).
- Skift olje (se bruksanvisningen for forbrenningsmotoren).
13. Transport
13.1 Transport
Fare for personskade!
Les grundig gjennom kapitlet "For din sikkerhet" før du transporterer maskinen. (⇒ 4.)
Bruk alltid egnet verneutstyr (vernesko, solide hansker) under transporten.
Trekk ut tennpluggstøpselet før du løfter eller transporterer maskinen. Av sikkerhetsmessige grunner anbefaler STIHL at maskinen løftes/bæres av to personer. Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" når du skal løfte maskinen.
Bære maskinen
- To personer:
Løft maskinen etter håndtaket foran (1) og styret (3). Hold god avstand til klippekniven, pass særlig på føtter og bein.
- Én person:
Når du skal løfte eller bære maskinen, holder du én hånd rundt midten av håndtaket bak (2), og den andre hånden rundt håndtaket foran (1).
Binde fast maskinen
- Sikre maskinen med egnede festemidler på lasteflaten.
- Fest stropper eller seler på de merkede stedene (4).
14. Miljøvern
Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (⇔ 4.9)
Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres.
15. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.
Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det innbefatter blant annet:
- Klippekniv
- Oppsamler
- Kilerem (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC)
Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.
Dette gjelder spesielt for:
- Endringer på produktet som ikke er godkjent av STIHL.
– Bruk av drivstoff som STIHL ikke har godkjent (smøremidler, bensin og motorolje, se informasjon fra produsenten av forbrenningsmotoren).
- Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet.
- Ikke forskriftsmessig bruk av produktet.
- Bruk ved sportsarrangementer eller andre konkurranser.
- Skader som følge av at produktet er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.
Slike skader er blant annet:
– Korrosjonsskader og andre skader som oppstår som fölge av uegnet lagringssted.
- Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.
16. Vanlige reservedeler
Klippekniv RM 443, RM 443 T:
6338 702 0100
Klippekniv RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC:
6358 702 0100
Knivskrue:
9008 319 9028
Låseskive:
0000 702 6600
Festeelementene til kniven (f.eks. knivskruen) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av STIHL forhandlere.
17. EU-samsvarserklæring
17.1 Gressklipper STIHL RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 V C
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
- Modell: Gressklipper
- Merke: STIHL
- Type: RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC
– Serieidentifikasjon:
RM 443.0, RM 443.0 T: 6338
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på
produksjonsdatoen: EN ISO 5395-1, EN ISO 5395-2 og EN 14982 (hvis aktuelt).
Navn og adresse til medvirkende oppnevnt instans:
Den tekniske dokumentasjonen oppbevares hos avdelingen for produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på gressklipperen.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, kvalitetsansvarlig
18. Tekniske data
Drift av knivbjelke Permanent
Tiltrekkingsmoment
knivskrue 60 - 65 Nm
Sikkerhetsutstyr Motorstopp
Hjul-∅ foran 180 mm
Hjul-∅ bak 200 mm
Fyllmengde i
oppsamler 55 l
Klippehøyde 25 - 75 mm
RM 443.0, RM 443.0 T:
Lydtrykknivå på arbeidsplassen L _pA 81 dB(A)
Usikkerhet K_pA 2 dB(A)
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 4,10 m/sek²
Usikkerhet K_hw 2,05 m/sek ^2
Måling iht. EN 20643
RM 443.0 T:
Forbrenningsmotor: Briggs &
Produsent, type Stratton, Series 550 EX OHV RS
Slagvolum 140 ccm
Lydtrykknivå på arbeidsplassen LpA 81 dB(A)
Usikkerhet K_pA 2 d B ( A )
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 4,10 m/sek²
Usikkerhet K_hw 2,05 m/sek ^2
Måling iht. EN 20643
Lydtrykknivå på arbeidsplassen L pA 83 dB(A)
Usikkerhet K nA 2 dB(A)
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 3,00 m/sek²
Usikkerhet K_hw 1,50 m/sek ^2
Måling iht. EN 20643
RM 448.0 PT:
Forbrenningsmotor: Briggs & Produsent, type Stratton, Series 625
Slagvolum 150 ccm
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 3,90 m/sek²
Usikkerhet K_hw 1,95 m/sek ^2
Måling iht. EN 20643
RM 448.0 T:
Forbrenningsmotor: Briggs &
Produsent, type Stratton, Series 575
Slagvolum 140 ccm
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 3,90 m/sek ^2
Usikkerhet K_hw 1,95 m/sek ^2
Måling iht. EN 20643
RM 448.0 TC:
Forbrenningsmotor: Briggs & Produsent, type Stratton, Series 575
Slagvolum 140 ccm
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 3,50 m/sek ^2
Usikkerhet K_hw 1,75 m/sek ^2
Måling iht. EN 20643
RM 448.0 TX:
Forbrenningsmotor: Briggs & Produsent, type Stratton, Series 550 EX OHV RS
Slagvolum 140 ccm
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 4,10 m/sek²
Usikkerhet K_hw 2,05 m/sek ^2
Måling iht. EN 20643
RM 448.0 VC:
Forbrenningsmotor: Briggs & Produsent, type Stratton, Series 625
Slagvolum 150 ccm
Lydtrykknivå på arbeidsplassen L_pA 83 dB(A)
Usikkerhet K_pA 2 dB(A)
Hånd-arm-vibrasjoner
Angitt vibrasjonskarakteristikk iht.
EN 12096:
Målt verdi a_hw 3,00 m/sek ^2
Usikkerhet K_hw 1,50 m/sek ^2
Måling iht. EN 20643
18.1 REACH
REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.
19. Feilsøking
* Kontakt eventuelt en forhandler.
STIHL anbefaler STIHL forhandleren.
Se bruksanvisningen for forbrenningsmotoren.
Feil/problem:
– Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten.
– Tennpluggen er tilsotet eller skadet; feil elektrodeavstand.
Tiltak:
- Trykk motorstoppbøylen mot styret, og hold den der. (⇒ 9.2)
- Fyll på drivstoff / rengjør drivstoffrøret. ✗
- Bruk alltid blyfri bensin av god kvalitet; rengjør forgasseren. ✗
- Rengjør luftfilteret. ✗
- Koble til tennpluggstøpselet; kontroller forbindelsen mellom pluggledningen og støpselet. ✗
– Rengjør eller skift ut tennpluggen; juster elektrodeavstanden. ✗
Feil/problem:
Vanskelig å starte, eller effekten til forbrenningsmotoren avtar.
Mulig årsak:
– Gressklipperhuset er tilstoppet.
- Klipping med for lavt klippetrinn eller med for stor skyvehastighet i forhold til klippehøyde.
– Vann i drivstofftanken og forgasseren; forgasseren er tilstoppet.
– Drivstofftanken er skitten.
– Luftfilteret er skittent.
– Tennpluggen er rustet.
Tiltak:
– Rengjør gressklipperhuset (trekk ut tennpluggstøpselet). (⇒ 12.3)
- Still inn høyere klippetrinn eller reduser skyvehastigheten. (⇒ 8.4)
- Tøm drivstofftanken og rengjør drivstoffrøret og forgasseren. ✕
- Rengjør drivstofftanken. ✗
- Rengjør luftfilteret. ✗
- Rengjør tennpluggen. ✗
Feil/problem:
Forbrenningsmotoren blir svært varm.
Mulig årsak:
- For lavt oljenivå i forbrenningsmotoren.
– Kjøleribbene er skitne.
Tiltak:
- Skift motorolje. (⇒ 7.6)
– Rengjør kjøleribbene. (⇔ 12.3)
Feil/problem:
Sterke vibrasjoner under drift.
Mulig årsak:
- Stram skruene for å feste forbrenningsmotoren. ✕
Feil/problem:
Ujevn klipping, gressplenen blir gul
Mulig årsak:
– Klippekniven er sløv eller slitt
Tiltak:
- Slip eller skift ut klippekniven (⇔ 12.6), (⇔ 12.5), ✗
20. Serviceplan
20.1 Bekreftelse av overleveringen
20.2 Servicebekreftelse
Gi denne bruksanvisningen til
Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.
Service utført
Dato for neste service
Hej!
Tankning – hantering av bensin 180
4.2 Tankning – hantering av bensin
Livsfara!
A Gräsuppsamlaren fylls
B Full gräsuppsamlare:
1. Indholdsfortegnelse
Vedligeholdelse og reparation 225
Medfølgende dele 227
Benzin og motorolie 229
Betjeningsdele 229
Miljøbeskyttelse 234
EC-overensstemmelseserklæring 235
Plæneklippere STIHL
Billeder og tekst beskriver særlige betjeningstrin.
De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.
Tekster med særlig betydning:
Hvis tanken skal tømmes, skal det ske i det fri.
Bær handsker og egnede beskyttelsesbriller under knivens slibning!
4.7 Vedligeholdelse og reparation
7.6 Benzin og motorolie
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
Hånd-arm vibrationer
Anført vibrationskarakteristik iht.
EN 12096:
