BRUGSANVISNING RM 448 TX STIHL
DA Betjeningsvejledning
En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 4.)
Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.
Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre.
Pass på at maskinen ikke velter när du starter den.
Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig.
Sørg for at maskinen er i driftssikker stand när du setter den til lagring.
Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren.
Du får en pen og tett gressplen
Gressklipperen bør kontrolleres årlig hos en forhandler. STIHL anbefaler at du kontakter STIHL forhandleren.
12.2 Forbrenningsmotor
Vedlikeholdsintervall:
Se bruksanvisningen for forbrenningsmotoren.
Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.
Viktige henvisninger vedrørende vedlikehold for produktgruppen
Bensindreven gressklipper (STIHL RM)
Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg VIII.
Nominell effekt ved 2,1 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Hjuldrift Nei
Lengde 144 cm
Bredde 49 cm
Høyde 109 cm
Vekt 23 kg
Støyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-
nivå L _WAd 94 dB(A)
I henhold til direktiv 2006/42/EC:
Nominell effekt ved 2,1 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,2 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,2 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,1 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,1 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,1 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Nominell effekt ved 2,2 - 2800
nominelt turtall kW - o/min
Drivstofftank 0,8 l
Turtall, knivbjelke 2800 o/min
Hjuldrift Vario forover
Lengde 147 cm
Bredde 50 cm
Høyde 113 cm
Vekt 28 kg
Støyutslipp
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-
nivå L _WAd 96 dB(A)
I henhold til direktiv 2006/42/EC:
Forbrenningsmotoren starter ikke
Mulig årsak:
- Motorstoppbøylen er ikke aktivert.
- Drivstofftanken er tom; drivstoffrøret er tilstoppet.
– Dårlig, forurenset eller gammelt drivstoff på tanken.
– Luftfilteret er skittent.
- Klippeenheten er defekt.
- Forbrenningsmotoren sitter løst.
Tiltak:
- Kontroller og eventuelt reparer knivskiven, knivakselen og knivfestet (knivskrue og låseskive). ✗
STIHL fagforhandleren när du får utført vedlikeholdsarbeider.
10. Arbetsanvisningar
- Tändstiftet sotigt.
Åtgärd:
Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.
STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp.
Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt.
Dr. Nikolas Stihl

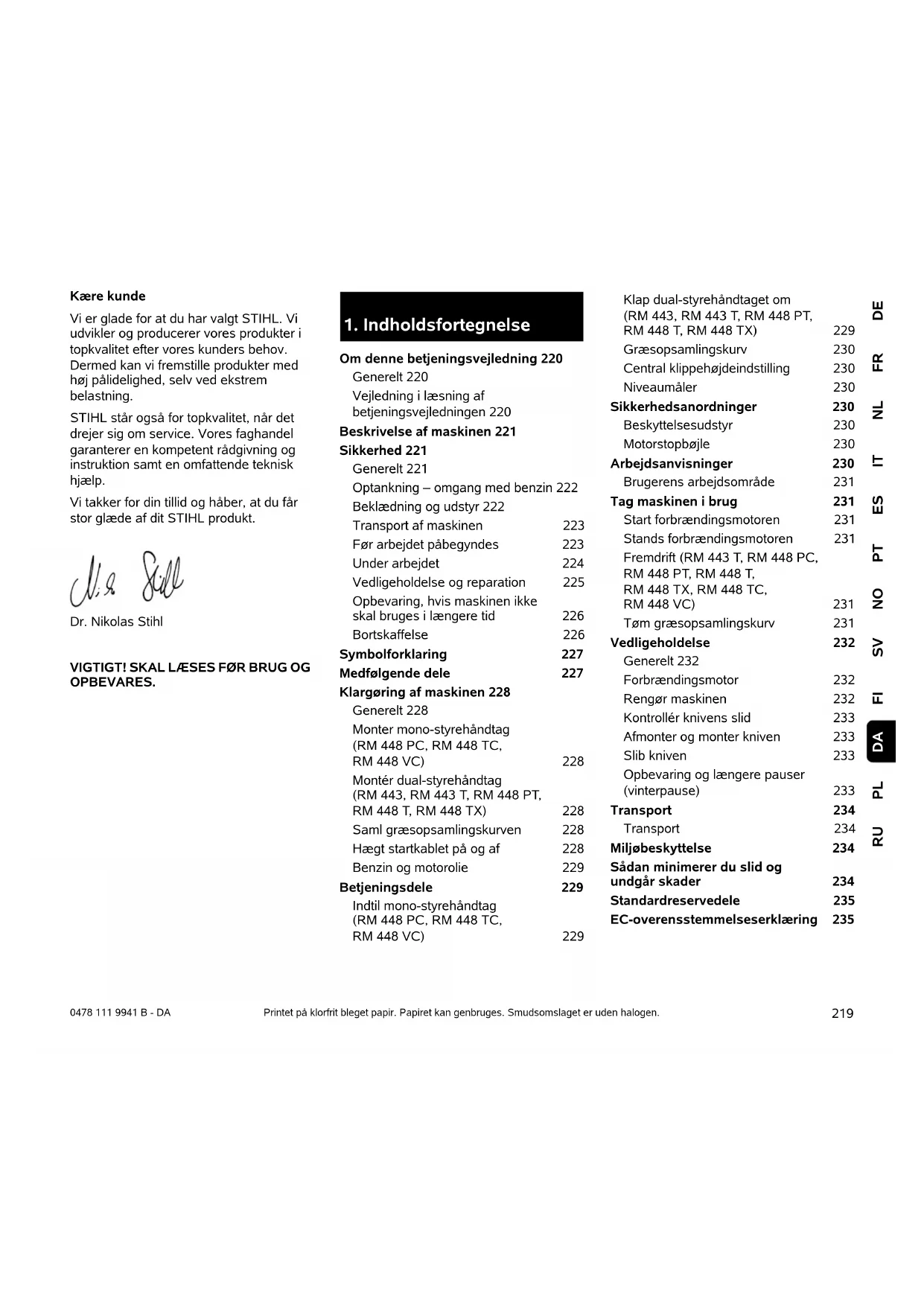

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBEVARES.
Om denne betjeningsvejledning 220
Generelt 220
Vejledning i læsning af betjeningsvejledningen 220
Beskrivelse af maskinen 221
Sikkerhed 221
Generelt 221
Optankning – omgang med benzin 222
Beklædning og udstyr 222
Transport af maskinen 223
Før arbejdet påbegyndes 223
Under arbejdet 224
Opbevaring, hvis maskinen ikke skal bruges i længere tid 226
Bortskaffelse 226
Symbolforklaring 227
Klargøring af maskinen 228
Generelt 228
Monter mono-styrehåndtag
(RM 448 PC, RM 448 TC,
RM 448 VC) 228
Montér dual-styrehåndtag
(RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 228
Saml græsopsamlingskurven 228
Hægt startkablet på og af 228
Indtil mono-styrehåndtag
(RM 448 PC, RM 448 TC,
RM 448 VC) 229
Klap dual-styrehåndtaget om
(RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 229
Græsopsamlingskurv 230
Central klippehøjdeindstilling 230
Niveaumåler 230
Sikkerhedsanordninger 230
Beskyttelsesudstyr 230
Motorstopbøjle 230
Arbejdsanvisninger 230
Brugerens arbejdsområde 231
Tag maskinen i brug 231
Start forbrændingsmotoren 231
Stands forbrændingsmotoren 231
Fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T,
RM 448 TX, RM 448 TC, RM 448 VC)
Tøm græsopsamlingskurv 231
Vedligeholdelse 232
Generelt 232
Forbrændingsmotor 232
Rengør maskinen 232
Kontrollér knivens slid 233
Afmonter og monter kniven 233
Slib kniven 233
Opbevaring og længere pauser (vinterpause) 233
Transport 234
Transport 234
Sådan minimerer du slid og undgår skader 234
Standardreservedele 235
Leveringsbekræftelse 239
Servicebekræftelse 239
2. Om denne betjeningsvejledning
2.1 Generelt
Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU-direktivet 2006/42/EC.
STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.
Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.
I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande.
Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.
2.2 Vejledning i læsning af betjeningsvejledningen
Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.
Synsretning:
Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen.
Kapitelhenvisning:
Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 4.)
Markering af tekstafsnit:
Betjeningstrin, som kræver, at brugeren griber ind:
- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...
Generelle oplistninger:
- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer
Tekstafsnit med særlig betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.
Fare!
Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.
Advarsel!
Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.
Forsigtig!
Lette personskader og tingsskader kan forhindres med en bestemt adfærd.
Bemærk
Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.
Tekst med henvisning til billeder:
Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.
Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.
3. Beskrivelse af maskinen
1 Motorstopbøjle
2 Bøjle fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
3 Håndtag til Vario-drev (RM 448 VC)
4 Styrehåndtagets øverste del
5 Startkabel
6 Hurtigstrammer (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
7 Styrehändtagets nederste del (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
8 Forbrændingsmotor
9 Lyddæmper med beskyttelsesgitter
10 Tændrørshætte
11 Holdegreb foran
12 Forhjul
13 Baghjul
14 Græsopsamlingskurv
15 Holdegreb bagtil
16 Greb til klippehøjdeindstilling
17 Mærkeplade med maskinnummer
18 Styrekonsol (RM 448 PC, RM 448 TC, RM 448 VC)
19 Låsegreb styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC)
4. Sikkerhed
4.1 Generelt
Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.
Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning.
Opbevar
betjeningsvejledningen til senere brug.
Følg betjenings- og
vedligeholdelsesanvisningerne, som du
kan finde i den separate
betjeningsvejledning til
forbrændingsmotoren.
Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.
Bliv fortrolig med betjeningselementerne og brugen af maskinen.
Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.
Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.
Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici.
Livsfare på grund af kvælning!
Børn, der leger med
emballagematerialet, risikerer at
blive kvalt i det.
Emballagemateriale SKAL holdes væk fra børn.
Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den.
Betjeningsvejledningen er en del af maskinen og skal altid følge med.
Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.
Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.
Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn.
Maskinen er beregnet til privat brug.
OBS – risiko for ulykker!
Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.
Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):
– Trimning af buske, hække eller lignende
– Skæring af slyngplanter,
- Plænepleje på tage og altankasser
- Granulering og findeling af grene og hækkeklip,
– Rensning af fortove (sugning, blæsning),
– Udjævning af jordbunker som f.eks. muldvarpeskud.
- Transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv.
Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler.
Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.
Der må ikke transporteres ting, dyr eller personer med maskinen.
Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.
OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller
nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være
udløst af vibrationsbelastninger.
Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):
- Følelsesløshed
- Smerter
- Muskelsvaghed
– Misfarvninger af huden
- Ubehagelig kriblen
Hold styrehåndtaget fast, men ikke krampagtigt, med begge hænder på de beregnede stedet på håndtaget under kørslen.
Planlæg arbejdstiderne således, at større belastninger i længere tid undgås.
Slip altid kun maskinen, når den står på en plan flade og ikke af sig selv kan rulle væk.
4.2 Optankning – omgang med benzin
Livsfare!
Benzin er giftig og meget letantændelig.
Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke). Lukkedækslerne på tankbeholderne skal altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden.
Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf.
Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt!
Tank kun op udendørs, og ryg ikke under påfyldningen.
Stop forbrændingsmotoren, og lad den køle af før tankningen.
Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.
Undlad at fylde benzintanken for meget!
For at give benzinen plads til at udvide sig må benzintanken aldrig fyldes op over påfyldningsstudsens nederste kant.
Følg desuden anvisningerne i forbrændingsmotorens betjeningsvejledning.
Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af).
Tør spildt benzin op med det samme.
Hvis der er kommet benzin på tøjet, skal dette skiftes.
Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.
4.3 Beklædning og udstyr
Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført
sandaler.
Bær altid solide handsker, og bind langt hår op (tørklæde, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under
transport af maskinen.
Maskinen må betjenes, när
brugeren bærer lange bukser og tætsiddende tøj.
Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder.
Der opstår larm under arbejdet. Larm kan skade hørelsen.
Brug høreværn.
4.4 Transport af maskinen
Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.
Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, og træk tændrørshætten af før transporten.
Transporter kun maskinen, när forbrændingsmotoren er kold og uden benzin.
Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).
Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).
Undgå at berøre kniven, när plæneklipperen løftes og bæres.
Følg især henvisningerne i kapitlet "Transport". Her beskrives, hvordan maskinen skal løftes eller fastsurrres. (⇒ 13.)
Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.
4.5 Før arbejdet påbegyndes
Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.
Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare!
Få maskinen repareret af forhandleren, før den tages i brug.
Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.
Undersøg hele det arbejdsområde, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs.
Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes.
Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager.
Før maskinen tages i brug, skal du kontrollere, at tændrørshætten sidder fast og sikkert på tændrøret.
Maskinen må kun anvendes i driftssikker tilstand. Kontrollér før hver brug,
- om maskinen er i forskriftsmæssig monteret tilstand,
– om klippeværktøjet og hele
klippeenheden (kniv, fastgørelsesdele,
klippeanordningskabinet) er i orden.
Kontrollér især, om komponenterne
sidder korrekt, om de er beskadigede
(hakker eller ridser) eller slidte.(⇒ 12.4)
- om tankdækslet er skruet korrekt på,
- om tanken og benzinførende komponenter samt tankdækslet er i orden,
– om sikkerhedsudstyret (f.eks.
motorstopbøjle, udkastningsspjæld,
kabinet, styrehåndtag,
beskyttelsesgitter) er i orden og
fungerer korrekt,
- om græsopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget græsopsamlingskurv må ikke anvendes.
- om olielukkeskruen er skruet korrekt på.
Udfør alt nødvendigt arbejde, eller kontakt en forhandler. STIHL anbefaler en STIHL-forhandler.
4.6 Under arbejdet
Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.
De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Sørg især for, at motorstopbøjlen aldrig fastgøres på styret (f.eks. ved at binde den fast).
OBS – fare for kvæstelser!
Hænder og fødder skal holdes
væk fra roterende dele. Rør
aldrig den roterende kniv. Stå
aldrig i nærheden af udkastningsåbningen.
Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om.
Fastgør aldrig ting til styrehåndtaget (f.eks. arbejdstøj).
Arbejd kun i dagslys eller med god kunstig belysning.
Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.
Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste.
Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.
Udstødningsgasser:
Livsfare – forgiftningsfare!
Stop arbejdet med det samme ved kvalme, hovedpine,
synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer,
svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas.
Maskinen afgiver giftige udstødningsgasser, när forbrændingsmotoren kører. Disse gasser indeholder giftig
kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum.
Start:
Start maskinen forsigtigt iht. anvisningerne i kapitlet "Tag maskinen i brug" (⇔ 11.). Når der startes iht. anvisningerne, mindskes risikoen for kvæstelser.
Risiko for kvæstelser!
Når startkablet kører tilbage hurtigt, kan hånden og armen blive trukket i retning af forbrændingsmotoren hurtigere, end startkablet kan slippes Dette tilbageslag kan medføre knoglebrud, knusninger og forstuvninger.
Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj, när der startes.
Maskinen må ikke vippes, när den startes.
Fremdriftsbøjlen må ikke trykkes ind, när motoren startes.
Start ikke forbrændingsmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven.
Arbejde på skråninger:
Bearbejd altid skråningerne på tværs og aldrig på langs.
Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen.
Vær ekstra forsigtig, när køreretningen på skråningen ændres.
Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger.
Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.
For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, när maskinen anvendes på skråninger.
Anvendelse:
Risiko for kvæstelser!
Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.
Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne
udkastningsspjældet og/eller tage
græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.
Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.
Vær ekstra forsigtig, når du vender maskinen om eller trækker den hen mod dig selv.
Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder.
Kør rundt om ting, der er skjult i græsets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter.
Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.
STOP
Sluk for forbrændingsmotoren, lad arbejdsværktøjet standse,
og træk tændrørshætten ud,
- før maskinen forlades, eller hvis den står uden opsyn,
- før der fyldes benzin på. Maskinen må kun tankes op, när forbrændingsmotoren er kold.
Brandfare!
- før du fjerner blokeringer i udkastningskanalen,
- før du løfter og bærer maskinen,
- før du transporterer maskinen,
-
før der udføres arbejde på kniven,
-
før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f.eks. styrehåndtaget klappes om),
– hvis plæneklipperen har ramt et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontrollér i givet fald maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den.
Risiko for kvæstelse!
Kraftige vibrationer indikerer som regel en fejl.
Plæneklipperen må absolut ikke bruges med en beskadiget eller bøjet krumtapaksel eller med en beskadiget eller bøjet kniv. Har du ikke nok viden herom, skal maskinen repareres af en forhandler – STIHL anbefaler en STIHL-forhandler.
Stands forbrændingsmotoren,
– når maskinen skubbes til eller fra den græsplæne, der skal bearbejdes,
- før maskinen skubbes til et areal uden græs,
- før udkastningsspjældet åbnes, eller græsopsamlingskurven tages af,
– hvis maskinen skal vippes til en transport,
- før klippehøjden indstilles.
Før rengørings-, indstillings-, reparations- og vedligeholdelsesarbejde:
- Placer maskinen på et plant og fast underlag.
- Stop forbrændingsmotoren, og lad den køle af.
- Træk tændrørshætten ud.
OBS – fare for kvæstelser!
Hold tændrørshætten på afstand af tændrøret, da en utilsigtet tændgnist kan medføre brand eller give elektriske stød.
Utilsigtet kontakt mellem tændrøret og tændrørshætten kan føre til, at forbrændingsmotoren starter utilsigtet.
Risiko for kvæstelser på kniven!
Arbejdsværktøjet udsættes for en drejning, når der trækkes i startkablet. Sørg altid for tilstrækkelig afstand til kniven, især for hænder og fødder, når der trækkes i startkablet.
Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger!
Direkte kontakt med motorolie kan være farlig; motorolie må heller ikke spildes. STIHL anbefaler, at påfyldning og udskiftning af motorolie udføres af en STIHL-forhandler.
Rengøring:
Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 12.3)
Før maskinen stilles i rengøringspositionen, skal benzintanken tømmes (f.eks. køres tom).
Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand.
Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHLmaskine mindre sikker.
For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt.
Vedligeholdelsesarbejder:
Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler.
STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL-forhandler.
STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.
Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.
Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov.
Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL-reservedelssymbolet. Symbolet kan også stå alene på mindre dele.
Af sikkerhedsgrunde skal brændstofførende komponenter (benzinslange, benzinhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (STIHL anbefaler en STIHL-forhandler).
Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.
Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.
Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen.
Kontrollér hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand.
Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal.
Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.
4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid
Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum.
Opbevar maskinen med tom tank og brændstofdunken i et lukket og godt udluftet rum.
Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).
Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.
Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom).
Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).
Maskinen må kun opbevares med aftrukket tændrørshætte.
Opbevar maskinen i en driftssikker tilstand.
Lad maskinen køle helt af, før den dækkes til.
Stil maskinen til opbevaring på en plan flade, så den ikke af sig selv kan rulle væk.
4.9 Bortskaffelse
Affaldsprodukter, såsom gammel olie eller benzin, brugt smøremiddel, filtre, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.
Kontakt genbrugsstationen eller forhandleren for at få oplyst, hvordan affaldsprodukterne bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.
Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes.
Risiko for kvæstelser på kniven.
Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn.
5. Symbolforklaring
OBS!
Læs betjeningsvejledningen grundigt inden ibrugtagning.
Risiko for kvæstelser!
Der må ikke være uvedkommenende i fareområdet.
Risiko for kvæstelser!
Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder.
Risiko for kvæstelser!
Hold hænder og fødder væk fra knivene!
Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændingsmotor-/knivbremse).
RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX:
Start forbrændingsmotoren
RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX:
Stands
forbrændingsmotoren
RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
Start fremdrift
RM 448 PC, RM 448 TC,
RM 448 VC:
Start forbrændingsmotoren
RM 448 PC, RM 448 TC,
RM 448 VC:
Start fremdrift
RM 448 VC:
Indstilling af kørehastigheden. (⇒ 11.3)
6. Medfølgende dele
Pos. Betegnelse Stk.
A Basismaskine 1
B Græsopsamlingskurvens 1
øverste del
C Græsopsamlingskurvens 1
nederste del
D Bolt 2
- Betjeningsvejledning 1
- Betjeningsvejledning 1
Forbrændingsmotor
RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
Pos. Betegnelse Stk.
E Hurtigstrammer 2
F Skrue 2
G Kabelføring 2
H Beskyttelsesmuffer 2
RM 448 PC, RM 448 TC, RM 448 VC:
Pos. Betegnelse Stk.
I Bøsning 1
J Skrue 1
K Skive 2
L Møtrik 1
7. Klargøring af maskinen
7.1 Generelt
Risiko for kvæstelser
Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇔ 4.).
- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.
7.2 Monter mono-styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC)
- 1 Bøsning (l) føres ind i boringen på styrehåndtaget (1).
- 2 Sæt de to skiver (K) på styrehåndtagets bøsning (1) med hvælvingen indad.
- 3 Hold bøsningen (I) og skiverne (K), og før dem sammen med styrehåndtaget (1) ind i holderen på styrekonsollen (2).
- 4 Sæt skruen (J) udefra og ind gennem boringerne på styrehåndtaget (1) og på styrekonsollen (2).
• 5 Møtrikkerne (L) skrues på.
• 6 Skruen (J) spændes.
Tilspændingsmoment: 18 - 22 Nm
Monter kabeltrækkene:
- RM 448 PC, RM 448 TC:
Læg kabeltrækket til motorstop (3) og kabeltrækket til fremdrift (4) i kabelføringerne (6) på styrekonsollen som vist.
RM 448 VC:
Læg kabeltrækket til motorstop (3), kabeltrækket til fremdrift (4) og kabeltrækket til Vario-drev (5) i kabelføringerne (6) på styrekonsollen som vist.
7.3 Montér dual-styrehåndtag (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
- Sæt beskyttelsesmuffer (H) på styrehåndtagets to nederste dele (1).
- Stik skruen (F) gennem boringen på kabelføringen (G).
- Hold styrehåndtagets øverste del (2) mod de nederste styrehåndtagsdele (1).
- Venstre side:
Hægt kabelføringen (G) på kabeltrækket motorstop (3).
- Højre side (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX):
Hægt kabelføringen (G) på kabeltrækket fremdrift (4).
- Før skruen (F) indefra og ud gennem boringerne på begge sider.
- Skru hurtigstrammeren (E) på skruerne (F) (skruen bør rage ca. en gevindskruning op), og klap den op.
- Kontrollér, om monteringen er udført korrekt:
Hurtigstrammerne (E) skal være spændt så kraftigt, at de ligger tæt an mod styrehåndtaget, så styrehåndtagets øverste del er forbundet med styrehåndtagets nederste del.
Er styrehåndtaget ikke monteret fast, eller sidder hurtigstrammerne ikke korrekt, skal du åbne hurtigstrammerne og dreje dem, til de sidder fast.
7.4 Saml græsopsamlingskurven
- Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne.
- Tryk bolten (D) gennem de tilhørende åbninger indefra.
- Lad græsopsamlingskurvens øverste del (B) gå i hak i kurvens nederste del med et let tryk.
- Sæt græsopsamlingskurven på (⇒ 8.3).
7.5 Hægt startkablet på og af
Påhægtning
- Træk tændrørshætten af forbrændingsmotoren.
- Tryk motorstopbøjlen (1) hen mod styrehåndtaget, og hold den.
- Træk startkablet (2) langsomt ud.
- Slip motorstopbøjlen (1), og hægt startkablet (2) i kabeltrækholderen (3).
• Sæt tændrørshætten på.
Afhægtning
- Træk tændrørshætten af forbrændingsmotoren.
- Hægt startkablet (2) af kabeltrækholderen (3).
Undgå at beskadige maskinen!
Før den første start påfyldes motorolie. Anvend en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien eller til tankning.
Motorolie:
Motorlietypen og
oliepåfyldningsmængden er
beskrevet i forbrændingsmotorens
betjeningsvejledning.
Kontroller motoriestanden regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).
For lav og for høj oliestand bør undgås.
Sørg for, at olietankens dæksel er skruet korrekt på, før forbrændingsmotoren tages i brug.
Benzin:
Anbefaling:
frisk mærkevarebenzin,
blyfri benzin.
Oplysninger om den nøjagtige benzinkvalitet (oktantal) findes i forbrændingsmotorens betjeningsvejledning.
8. Betjeningsdele
8.1 Indtil mono-styrehåndtag (RM 448 PC, RM 448 TC, RM 448 VC)
Risiko for klemning!
Hold altid med den ene hånd på det højeste sted på styrehåndtagets øverste del, när låsegrebet betjenes.
Sæt aldrig fingre ind imellem styrehåndtaget og konsollen (over og under låsegrebet).
Klap styrehåndtaget om:
Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):
- Hægt startkablet af kabelføringen.
(⇒ 7.5)
- Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning).
• Tryk låsegrebet (1) ned, og hold.
- Klap styrehåndtaget (2) fremefter.
Arbejdsposition (til skubning af maskinen):
- Klap styrehåndtaget (2) bagud, og sørg for, at det går helt i indgreb.
- Hægt startkablet på kabelføringen.
(⇒ 7.5)
Klippehøjdejustering:
Mono-styrehåndtagets højde kan indstilles i to trin:
- Hold i styrehåndtagets øverste del (2) med en hånd på det højeste sted, og løft lidt op (aflastning).
• Tryk låsegrebet (1) ned, og hold.
- Anbring styrehåndtaget (2) i den ønskede position.
- Slip låsegrebet (1), og sørg for, at styrehåndtaget igen går helt i hak.
8.2 Klap dual-styrehåndtaget om (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
Risiko for klemning!
Når snaplåsene løsnes, kan styrehåndtagets øverste del klappe sammen. Hold derfor altid om styrehåndtagets øverste del (2) på det højeste sted med den ene hånd, mens snaplåsene åbnes.
Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):
- Hægt startkablet af kabelføringen.
(⇒ 7.5)
- Åbn hurtigstrammeren (1) – klap den ned – og klap styrehåndtagets øverste del (2) fremad.
Arbejdsposition (til skubning af maskinen):
- Klap styrehåndtagets øverste del (2) bagud, og hold fast i det med den ene hånd.
• Luk hurtigstrammeren (1) (klap den op).
- Hægt startkablet på kabelføringen.
(⇒ 7.5)
8.3 Græsopsamlingskurv
Påhægtning:
- Åbn og hold udkastningsspjældet (1).
- Hægt græsopsamlingskurven (2) i holderne (3) på maskinens bagside ved hjælp af låsehagerne.
• Luk udkastningsspjældet (1).
Afhægtning:
- Åbn og hold udkastningsspjældet (1).
- Løft græsopsamlingskurven (2) bagud, og tag den af.
• Luk udkastningsspjældet (1).
8.4 Central klippehøjdeindstilling
Der kan indstilles 6 forskellige klippehøjder.
Niveau 1 = 25 mm
Niveau 6 = 75 mm
Indstilling af klippehøjde:
- Tag fat om holdegrebet (1), træk grebet (2) opad, og hold.
- Indstil den ønskede klippehøjde ved at bevæge maskinen op eller ned. Den aktuelle klippehøjde kan aflæses på skærehøjdeskalaen (3) vha.
markeringen (4).
- Slip låsegrebet (2), og lad det gå i hak.
8.5 Niveaumåler
Den luftstrøm, der opstår, när kniven kører, får niveaumåleren (1) til at stige. Når græsopsamlingskurven er
fuld, ophører luftstrømmen. Hvis luftstrømmen er for svag, falder niveaumåleren (1) tilbage til hviletilstand. Dette indikerer, at græsopsamlingskurven skal tømmes.
Niveaumålerens fulde funktion opnås kun ved en optimal luftstrøm. Ydre forhold som vådt, tæt eller højt græs, lave klippeniveauer, tilsmudsning og lignende kan påvirke luftstrømmen og niveaumålerens funktion.
A Græsopsamlingskurven fyldes B Græsopsamlingskurven er fyldt:
- Tøm den fyldte græsopsamlingskurv (⇒ 11.4).
9. Sikkerhedsanordninger
Maskinen er udstyret med flere sikkerhedsanordninger for sikker betjening og beskyttelse mod ukorrekt brug.
Risiko for kvæstelse!
Hvis der konstateres en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, STIHL anbefaler en STIHL-forhandler.
9.1 Beskyttelsesudstyr
Plæneklipperen er udstyret med beskyttelsesudstyr, som forhindrer utilsigtet kontakt med kniven og med det afklippede græs.
Hertil hører kabinettet,
udkastningsspjældet,
græsopsamlingskurven og det korrekt
monterede styrehåndtag.
9.2 Motorstopbøjle
Plæneklipperen er udstyret med en motorstopanordning.
Hvis motorstopbøjlen slippes, mens maskinen kører, stopper forbrændingsmotoren.
Forbrændingsmotoren og kniven standser inden for 3 sekunder.
Risiko for kvæstelse!
Hvis knivens efterløb varer længere, må maskinen ikke længere anvendes, men skal indleveres hos forhandleren.
Mål efterløbet
Når forbrændingsmotoren er startet, roterer kniven, og der høres en susen. Efterløbet svarer til varigheden af denne susen, efter at forbrændingsmotoren er slukket; varigheden kan måles med et stopur.
10. Arbejdsanvisninger
En flot og tæt græsplæne opnås ved,
– at græsplænen klippes med langsom hastighed.
– at græsplænen klippes hyppigt og holdes kort.
– at plænen ikke slås for kort i et varmt og tørt klima, da plænen ellers svides af solen og kommer til at se kedelig ud.
– at der bruges skarpe knive – slib derfor kniven regelmæssigt (forhandler).
- at klipperetningen ændres regelmæssigt.
10.1 Brugerens arbejdsområde
- Brugeren skal af sikkerhedsmæssige grunde altid opholde sig i arbejdsområdet bag styrehåndtaget, när forbrændingsmotoren startes, og när den er tændt. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes.
- Plæneklipperen må udelukkende betjenes af én person, og alle andre tilstedeværende personer skal holde sig på forsvarlig afstand. (⇒ 4.)
11. Tag maskinen i brug
11.1 Start forbrændingsmotoren
i Start ikke forbrændingsmotoren i højt græs. Vælg en højere klippehøjdeindstilling, hvis det er svært at få motoren i gang. Efter starten arbejder forbrændingsmotoren altid med den optimale arbejdshastighed som følge af en fast hastighedsindstilling.
- Tryk motorstopbøjlen (1) hen mod styrehåndtaget, og hold den.
- Startkablet (2) trækkes langsomt ud til kompressionsmodstanden. Træk derefter hurtigt kraftigt igennem til en armslængde. Startkablet (2) føres igen langsomt tilbage, så det igen kan rulles op.
- Gentag efter behov, indtil forbrændingsmotoren er i gang.
11.2 Stands
forbrændingsmotoren
- Slip motorstopbøjlen (1) for at standse forbrændingsmotoren. Forbrændingsmotoren og kniven standser efter en kort udløbstid.
11.3 Fremdrift (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
Plæneklipperne RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC og RM 448 VC er udstyret med fremdrift.
RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC:
En drevhastighed fremad (et-trins gear)
RM 448 VC:
Drevhastighed fremad, der kan indstilles trinløst under kørslen (Vario-drev)
Start fremdriften:
- Start forbrændingsmotoren. (⇒ 11.1)
- Træk fremdriftsbøjlen (1) mod styrehåndtaget, og hold den der. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremefter.
Undgå at beskadige maskinen!
Tryk altid bøjlen til fremdrift helt ned for at undgå følgeskader på gearkassen.
Indstilling af drevhastigheden
(RM 448 VC):
Undgå at beskadige maskinen!
Håndtaget til Vario-drevet (2) må kun betjenes, mens forbrændingsmotoren kører.
- ∅g kørehastigheden: Tryk håndtaget til Vario-drevet (2) fremad under kørslen.
- Reducer kørehastigheden: Træk håndtaget til Vario-drevet (2) bagud under kørslen.
Sluk fremdriften:
- Slip fremdriftsbøjlen (1). Fremdriften kobles fra, og plæneklipperen stopper. Forbrændingsmotoren kører videre.
11.4 Tøm græsopsamlingskurv
Risiko for kvæstelser!
Før græsopsamlingskurven
hægtes af, skal
forbrændingsmotoren være
standset af hensyn til sikkerheden.
- Hægt græsopsamlingskurven af. (⇔ 8.3)
- Åbn græsopsamlingskurven på låselasken (1). Klap græsopsamlingskurvens øverste del (2) op, og hold. Klap græsopsamlingskurven bagud, og tøm den for afklippet affald.
• Luk græsopsamlingskurven.
- Hægt græsopsamlingskurven på.
(⇒ 8.3)
12. Vedligeholdelse
12.1 Generelt
Risiko for kvæstelser!
Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).
Årlig vedligeholdelse udført af forhandleren:
Plæneklipperen bør kontrolleres af forhandleren en gang om året. STIHL anbefaler en STIHL-forhandler.
12.2 Forbrændingsmotor
Vedligeholdelsesinterval:
Se betjeningsvejledningen til forbrændingsmotoren.
Generelle anvisninger:
Følg betjenings- og
vedligeholdelsesanvisningerne, som du
kan finde i den vedlagte
betjeningsvejledning til
forbrændingsmotoren.
For at sikre lang levetid er det vigtigt, at der altid er tilstrækkelig høj oliestand, samt at olie- og luftfilteret udskiftes regelmæssigt.
I betjeningsvejledningen til forbrændingsmotoren findes oplysninger om de anbefalede olieskift-intervaller samt informationer om motorolien og påfyldningsmængden.
Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.
12.3 Rengør maskinen
Vedligeholdelsesinterval: Efter hver brug
Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden.
Risiko for kvæstelser!
Stop forbrændingsmotoren, træk tændrørshætten af, og lad maskinen køle af.
Benzintanken skal tømmes (køres tom), før maskinen stilles i rengøringspositionen.
Maskinen står kun i en sikker rengøringsposition, när udkastningsspjældet er åbnet.
• Vælg det højeste skæreniveau. (⇒ 8.4)
- Hægt græsopsamlingskurven af. (⇒ 8.3)
Rengøringsstilling RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
- Hold styrehåndtagets øverste del (1), og åbn hurtigstrammeren – klap den ned.
- Læg styrehåndtagets øverste del (1) bagud.
- Åbn og hold udkastningsspjældet (2).
- Løft maskinen foran, og sæt den som vist i rengøringspositionen.
Rengøringsstilling RM 448 PC, RM 448 TC, RM 448 VC:
- Stå til højre for maskinen, när den skal vippes op på højkant.
- Stil styrehåndtagets øverste del i den laveste position (lad den gå til anslag, låsegrebet går ikke hak i denne position). (⇒ 8.2)
- Åbn udkastningsspjældet (2) med højre hånd, og hold det.
- Hold om konsollen med venstre hånd som vist på billedet, og hold udkastningsspjældet åbent. Aktivér samtidig låsegrebet (3) med tommelfingeren, og hold det.
- Hold maskinen i forreste holdegreb med højre hånd, og vip den langsomt bagud, indtil styrehåndtaget ligger på jorden som vist på billedet.
- Slip udkastningsspjældet (2) og låsegrebet (3), og kontrollér, at maskinen står sikkert.
Anvisninger for rengøring:
- Fjern snavs med lidt vand, med en børste eller med en klud. Sørg især for at rengøre kniven. Ret aldrig en vandstråle mod dele af forbrændingsmotoren, pakninger, lejesøler.
- Løsn først eventuelle græsrester med en træpind.
- Anvend om nødvendigt et specialrensemiddel (f. eks. STIHL specialrensemiddel).
12.4 Kontrollér knivens slid
Vedligeholdelsesinterval: Før hver brug
Risiko for kvæstelser!
Knife slides mere eller mindre kraftigt, afhængigt af hvor og hvor længe de har været i brug. Anvendes maskinen på et sandet underlag eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt. En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne vedrørende knivens vedligeholdelse.
- Vip plæneklipperen op i rengøringsposition. (⇒ 12.3)
• Rengør kniven (1).
- Læg en lineal (1) mod den forreste knivkant, og mål nedslibningen Ⓐ.
- Kontrollér knivbredde Ⓑ med en skydelære (2).
- Knivtykkelsen Ⓐ skal kontrolleres mindst 5 steder med en skydelære (2). Især knivbladet skal også have minimumtykkelse.
Slidgrænser:
Nedslibning Ⓐ: < 15 mm
Knivbredde B: > 39 mm
Knivtykkelse C: > 2 mm
Kniven skal udskiftes,
– hvis den er beskadiget eller slidt (hakker, ridser),
– hvis måleværdierne er nået på et eller flere steder eller ligger uden for de tilladte grænser.
Hvis multikniven, der medfølger som specialtilbehør, ikke er monteret på plæneklipperen, gælder der andre slidgrænser (se betjeningsvejledningen til tilbehør).
12.5 Afmonter og monter kniven
Demontering:
- Brug en egnet træklods (1) til at holde imod på kniven (2).
- Skru knivbolten (3) løs. Tag kniv (2), knivbolt (3) og låseskive (4) af.
Montering:
Risiko for kvæstelser!
Kniven (2) må kun monteres som vist på billedet. Laskerne (7) skal vende nedefter, og de opbøjede knivvinger skal vende opefter.
Det foreskrevne
tilspændingsmoment for knivbolten
skal overholdes nøje, da dette er
vigtigt for at sikre, at
klippeværktøjet fastgøres
ordentligt. Fastgør også
knivbolten (3) med Loctite 243.
Udskift låseskiven (4), hver gang knivene monteres, og udskift knivbolten (3), hver gang kniven udskiftes.
- Rens knivens anlægsflade og knivbøsningen.
- Kniven (2) skal monteres med de ombukkede vinger opad (med retning mod maskinen). Låsetappene (5) på knivbøsningen skal anbringes i boringerne (6) i kniven.
- Brug en egnet træklods (1) til at holde imod på kniven (2).
- Skru knivbolten (3) med den nye låseskive (4) i, og stram den. Tilspændingsmoment: 60 - 65 Nm
12.6 Slib kniven
STIHL anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne.
Slibningsvejledning:
• Afmonter kniven ( 12.5).
- Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
- Slib kniven ensartet for at undgå vibrationer pga. ubalance.
- Hold en slibevinkel på 30°.
- Fjern om nødvendigt graterne, der er opstået på æggen, med et stykke fint sandpapir efter slibningen.
• Overhold slidgrænserne. (⇒ 12.4)
12.7 Opbevaring og længere pauser (vinterpause)
Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.
Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Maskinen skal altid være i driftsikker tilstand.
Tap benzinen ud af tanken, og tøm karburatoren før opbevaringen (f.eks. ved at køre dem tomme).
Ved længere driftspauser (vinterpause) skal følgende punkter desuden udføres:
• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.
- Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet).
Brandfare!
Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.
- Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren).
- Udfør olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).
13. Transport
13.1 Transport
Risiko for kvæstelse!
Følg anvisningerne i kapitlet "Sikkerhed" før transporten. (⇔ 4.)
Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker) i forbindelse med transporten.
Træk altid tændrørshætten af, før maskinen løftes eller transporteres. Af hensyn til sikkerheden anbefaler STIHL, at maskinen løftes og bæres af to personer.
Bemærk vægten i kapitlet "Tekniske data", før maskinen løftes.
Sådan bærer du maskinen
- To personer:
Maskinen må kun løftes ved hjælp af håndtaget foran (1) og styrehåndtaget (3). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen (især fødder og ben).
- Én person:
Løft og bær maskinen med den ene hånd midt på håndtaget bagtil (2) og den anden hånd på håndtaget foran (1).
Fastgøring af maskinen
- Fastgør maskinen på læssefladen med egnede hjælpemidler.
- Fastgør tove og seler på de markerede punkter (4).
14. Miljøbeskyttelse
Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.
Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.
Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 4.9) i forbindelse med bortskaffelse.
Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.
15. Sådan minimerer du slid og undgår skader
Vigtige anvisninger til vedligeholdelse af produktgruppen
Benzindrevne plæneklippere (STIHL RM)
Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele.
For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:
1. Sliddele
Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.
Dertil hører bl. a.:
- K n i v
- Græsopsamlingskurv
- Kilerem (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC)
2. Overholdelse af anvisningerne i denne betjeningsvejledning
Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.
Dette gælder især for:
- Ændringer af produktet, som ikke er godkendt af STIHL.
– Anvendelse af forbrugsstoffer, som ikke er godkendt af STIHL (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
- Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til maskinen eller ikke er af tilstrækkelig kvalitet.
- Brug af produktet til andet end det af producenten foreskrevne formål.
- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
– Følgeskader som følge af fortsat brug af produktet med defekte komponenter.
3. Vedligeholdelsesarbejder
Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt.
Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler.
STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL-forhandler.
STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.
Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.
Herunder hører bl.a.:
– Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.
- Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet.
- Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.
16. Standardreservedele
Kniv RM 443, RM 443 T:
6338 702 0100
Kniv RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC:
6358 702 0100
Knivbolt:
9008 319 9028
Låseskive:
0000 702 6600
Knivens fastgørelseselementer (f.eks. knivbolten) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås hos en STIHL-forhandler.
17. EC- overensstemmelseserklæring
17.1 Plæneklippere STIHL
RM 443.0,RM 443.0 T,RM 448.0 PC,RM 448.0 PT,RM 448.0 T,RM 448.0 TC,RM 448.0 TX,RM 448.0 VC
STIHL Tirol GmbH
erklærer, at vi har det fulde ansvar for, at
– Konstruktion: Plæneklipper
- Fabrikat: STIHL
- Type: RM 443.0, RM 443.0 T, RM 448.0 PC, RM 448.0 PT, RM 448.0 T, RM 448.0 TC, RM 448.0 TX, RM 448.0 VC
– Serienummer:
RM 443.0, RM 443.0 T: 6338
RM 448.0 PC, RM 448.0 PT,
RM 448.0 T, RM 448.0 TC,
RM 448.0 TX, RM 448.0 VC: 6358
opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de gældende udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2 og EN 14982 (såfremt disse kan anvendes).
Navn og adresse på den pågældende myndighed:
For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII.
De tekniske dokumenter opbevares i afdelingen for produktgodkendelse hos STIHL Tirol GmbH.
Produktionsåret og maskinnummeret står på plæneklipperen.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
e.b.
Matthias Fleischer, Sektionsleder for forskning og udvikling
e.b.
Sven Zimmermann, Sektionsleder for kvalitet
18. Tekniske data
Forbrændingsmotor, type 4-takts-forbrændings-motor
Skæreanordning Knivbjælke
Drev knivbjælke permanent
Tilspændingsmo-
græsopsamlingskurv 55 l
Klippehøjde 25 - 75 mm
RM 443.0, RM 443.0 T:
Serienummer 6338
Klippebredde: 41 cm
RM 443.0:
Forbrændingsmotor: Briggs & Stratton, Series 550
Producent, type EX OHV RS
Slagvolumen 140 ccm
Nom. effekt ved 2,1 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev nej
Længde 144 cm
Bredde 49 cm
Højde 109 cm
Vægt 23 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L_WAd 94 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 81 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 4,10 m/sek²
Usikkerhed K_hw 2,05 m/sek ^2
Måling iht. EN 20643
RM 443.0 T:
Forbrændingsmotor: Briggs & Strat-
Nom. effekt ved 2,1 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad
med blød start
Længde 144 cm
Bredde 48 cm
Højde 109 cm
Vægt 25 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L_WAd 94 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 81 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 4,10 m/sek²
Usikkerhed K_hw 2,05 m/sek ^2
Måling iht. EN 20643
Forbrændingsmotor: Briggs & Strat-
Nom. effekt ved 2,2 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad
med blød start
Længde 147 cm
Bredde 50 cm
Højde 113 cm
Vægt 27 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L_WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 3,00 m/sek²
Usikkerhed K_hw 1,50 m/sek²
Måling iht. EN 20643
RM 448.0 PT:
Forbrændingsmotor: Briggs & Strat-
Nom. effekt ved 2,2 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad
Længde 147 cm
Bredde 50 cm
Højde 111 cm
Vægt 27 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L _WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 3,90 m/sek²
Usikkerhed K_hw 1,95 m/sek ^2
Måling iht. EN 20643
RM 448.0 T:
Forbrændingsmotor: Briggs & Strat-
Producent, type ton, Series 575
Slagvolumen 140 ccm
Nom. effekt ved 2,1 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad
med blød start
Længde 147 cm
Bredde 50 cm
Højde 111 cm
Vægt 26 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L_WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 3,90 m/sek ^2
Usikkerhed K_hw 1,95 m/sek ^2
Måling iht. EN 20643
RM 448.0 TC:
Forbrændingsmotor: Briggs & Strat-
Producent, type ton, Series 575
Slagvolumen 140 ccm
Nom. effekt ved 2,1 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad
med blød start
Længde 147 cm
Bredde 50 cm
Højde 113 cm
Vægt 27 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L_WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 3,50 m/sek ^2
Usikkerhed K_hw 1,75 m/sek ^2
Måling iht. EN 20643
RM 448.0 TX:
Forbrændingsmotor: Briggs & Strat-
Producent, type ton, Series 550
Slagvolumen 140 ccm
Nom. effekt ved 2,1 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev 1 gear fremad med blød start
Længde 147 cm
Bredde 50 cm
Højde 111 cm
Vægt 26 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L _WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 d B ( A
Målt værdi a_hw 4,10 m/sek ^2
Usikkerhed K_hw 2,05 m/sek ^2
Måling iht. EN 20643
RM 448.0 VC:
Forbrændingsmotor: Briggs & Strat-
Producent, type ton, Series 625
Slagvolumen 150 ccm
Nom. effekt ved 2,2 - 2800
mærkehastighed kW - omdr./min.
Benzintank 0,8 l
Hastighed
knivbjælke 2800 o/min
Hjuldrev Vario fremad
Længde 147 cm
Bredde 50 cm
Højde 113 cm
Vægt 28 kg
Støjemissioner
I henhold til direktivet 2000/14/EC:
Garanteret lydeffekt-
niveau L _WAd 96 dB(A)
I henhold til direktivet 2006/42/EC:
Støjniveau på
arbejdspladsen L_pA 83 dB(A)
Usikkerhed K_pA 2 dB(A)
Målt værdi a_hw 3,00 m/sek²
Usikkerhed K_hw 1,50 m/sek ^2
Måling iht. EN 20643
18.1 REACH
REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier.
Oplysninger om opfyldelse af REACH-forordningen (EF) nr. 1907/2006 er angivet på www.stihl.com/reach.
19. Fejlsøgning
✗ Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.
Se betjeningsvejledningen til forbrændingsmotoren.
Fejl:
Forbrændingsmotoren starter ikke
Mulig årsag:
- Motorstopbøjlen er ikke trykket ind.
– Benzintanken er tom; benzinslangen er tilstoppet.
– Dårlig, forurenet eller gammel benzin i tanken.
– Luftfilteret er snavset.
– Tændrørshætten er trukket af tændrøret; tændrørskablet er fastgjort dårligt på tændrørshætten.
- Tændrøret er tilsodet eller beskadiget; forkert elektrodeafstand.
Afhjælpning:
– Tryk motorstopbøjlen i retning af styrehåndtaget, og hold. (⇒ 9.2)
– Fyld benzin på; rens benzinslangen. ✗
- Anvend altid frisk, blyfri kvalitetsbenzin; rens karburatoren. ✗
- Rens luftfilteret. ✗
– Sæt tændrørshætten på; afprøv forbindelsen mellem tændrørskablet og -hætten. ✗
– Rens eller udskift tændrøret; indstil gnistgabet. ✕
Fejl:
Startbesvær eller forbrændingsmotorens ydelse falder.
Mulig årsag:
Afhjælpning:
Fejl:
Forbrændingsmotoren bliver meget varm.
Mulig årsag:
- For lav oliestand i forbrændingsmotoren.
- Køleribberne er snavsede.
Afhjælpning:
- Skift motorolien. (⇒ 7.6)
– Rens køleribberne. (⇒ 12.3)
Fejl:
Kraftige vibrationer under driften.
Mulig årsag:
- Klippeværktøj defekt.
- Forbrændingsmotoren sidder løs.
Afhjælpning:
- Kontrollér og reparer evt. kniven, knivakslen og knivfastgørelsen (knivbolt og låseskive). ✕
- Spænd forbrændingsmotorens
monteringsbolte. ✗
Fejl:
Ujævnt snit, plænen bliver gul
Mulig årsag:
- Kniven er sløv eller slidt
Afhjælpning:
– Slib eller udskift kniven (⇒ 12.6),
(⇒ 12.5), ✗
20. Serviceplan
20.1 Leveringsbekræftelse
20.2 Servicebekræftelse
Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde.
Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.
Service udført den
Dato for næste serviceeftersyn
Drodzy Klienci!
