KÄYTTÖOHJE RM 448 TX STIHL
kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.
STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.
Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.
Tri Nikolas Stihl
TÄRKEÄÄ! LUE OPAS ENNEN
KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA
KÄYTTÖÄ VARTEN.

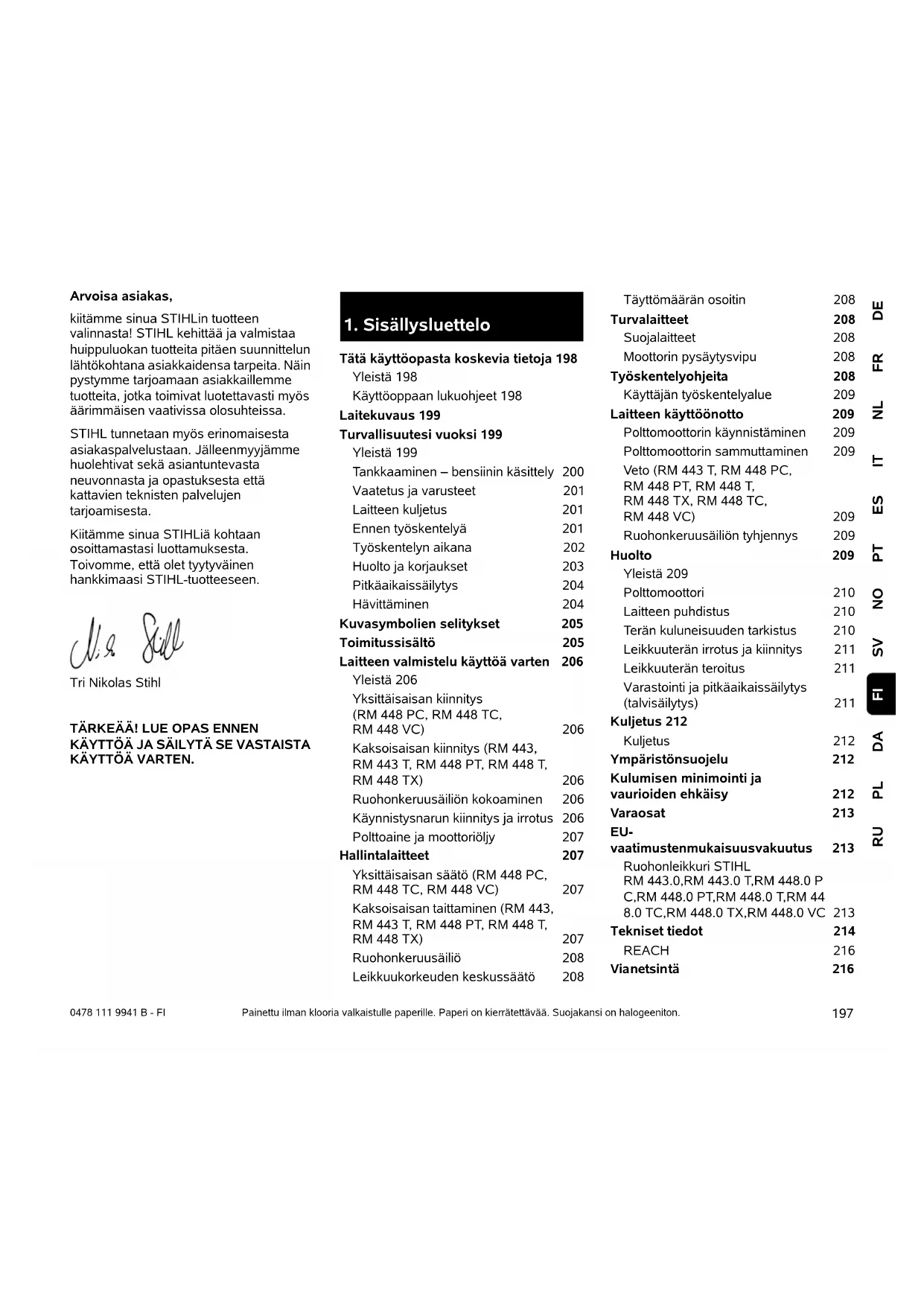

1. Sisällysluettelo
Tätä käyttöopasta koskevia tietoja 198
Yleistä 198
Käyttöoppaan lukuohjeet 198
Laitekuvaus 199
Turvallisuutesi vuoksi 199
Yleistä 199
Tankkaaminen – bensiinin käsittely 200
Vaatetus ja varusteet 201
Laitteen kuljetus 201
Ennen työskentelyä 201
Työskentelyn aikana 202
Huolto ja korjaukset 203
Pitkäaikaissäilytys 204
Hävittäminen 204
Kuvasymbolien selitykset 205
Toimitussisältö 205
Laitteen valmistelu käyttöä varten 206
Yleistä 206
Yksittäisaisan kiinnitys
(RM 448 PC, RM 448 TC,
RM 448 VC) 206
Kaksoisaisan kiinnitys (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 206
Ruohonkeruusäiliön kokoaminen 206
Käynnistysnarun kiinnitys ja irrotus 206
Polttoaine ja moottoriöljy 207
Hallintalaitteet 207
Yksittäisaisan säätö (RM 448 PC, RM 448 TC, RM 448 VC) 207
Kaksoisaisan taittaminen (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX) 207
Ruohonkeruusäiliö 208
Leikkuukorkeuden keskussäätö 208
Täyttömäärän osoitin 208
Turvalaitteet 208
Suojalaitteet 208
Moottorin pysäytysvipu 208
Työskentelyohjeita 208
Käyttäjän työskentelyalue 209
Laitteen käyttöönotto 209
Polttomoottorin käynnistäminen 209
Polttomoottorin sammuttaminen 209
Veto (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T.
RM 448 TX, RM 448 TC,
RM 448 VC) 209
Ruohonkeruusäiliön tyhjennys 209
Huolto 209
Yleistä 209
Polttomoottori 210
Laitteen puhdistus 210
Terän kuluneisuuden tarkistus 210
Leikkuuterän irrotus ja kiinnitys 211
Leikkuuterän teroitus 211
Varastointi ja pitkäaikaissäilytys (talvisäilytys)
Kuljetus 212
Kuljetus 212
Ympäristönsuojelu 212
vaatimustenmukaisuusvakuutus 213
Ruohonleikkuri STIHL
RM 443.0,RM 443.0 T,RM 448.0 P
C,RM 448.0 PT,RM 448.0 T,RM 44
8.0 TC,RM 448.0 TX,RM 448.0 VC 213
Tekniset tiedot 214
REACH 216
Vianetsintä 216
Huelto-ohjelma 217
Luovutustodistus 217
Huoltotodistus 217
2. Tätä käyttöopasta koskevia tietoja
2.1 Yleistä
Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.
STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.
Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.
Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.
Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.
2.2 Käyttöoppaan lukuohjeet
Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.
Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.
Katselusuunta:
Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea":
Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan.
Kappaleviite:
Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇒ 4.)
Tekstikohtien merkintä:
Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.
Käsittelyvaiheet, jotka vaativat käyttäjän toimia:
- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...
Yleiset luettelot:
– tuotteen käyttö urheilutapahtumissa tai kilpailuissa
Varoituksia tai lisäohjeita sisältävät tekstit:
Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:
Vaara!
Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.
Varoitus!
Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.
Varo!
Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.
Ohje
Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.
Tekstit, joissa on kuvaviittauksia:
Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.
Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.
3. Laitekuvaus
1 Moottorin pysäytysvipu
2 Vedon sanka (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC, RM 448 VC)
3 Vario-voimansiirron vipu (RM 448 VC)
4 Työntöaisan yläosa
5 Käynnistysnaru
6 Pikakiristin (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
7 Työntöaisan alaosa (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
8 Polttomoottori
9 Äänenvaimennin ja suojasäleikkö
10 Sytytystulpan pistoke
11 Etukahva
12 Etupyörä
13 Takapyörä
14 Ruohonkeruusäiliö
15 Takakahva
16 Leikkuukorkeuden säätövipu
17 Tyyppikilpi, jossa konenumero
18 Työntöaisan konsoli (RM 448 PC, RM 448 TC, RM 448 VC)
19 Työntöaisan lukkovipu (RM 448 PC, RM 448 TC, RM 448 VC)
4. Turvallisuutesi vuoksi
4.1 Yleistä
Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.
Lue käyttöohjeet
kokonaisuudessaan läpi
huolellisesti ennen ensimmäistä
käyttöönottoa. Säilytä ohjeet
hyvässä tallessa myöhempää käyttöä varten.
Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa.
Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.
Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.
Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.
Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.
Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.
Tukehtumisvaara!
Pakkausmateriaalilla leikkiminen aiheuttaa lapsille
tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.
Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.
Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.
Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.
Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.
Laite on tarkoitettu yksityiskäyttöön.
Huomio – onnettomuusvaara!
Ruohonleikkuri on tarkoitettu ainoastaan ruohon leikkaamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.
Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen):
– pensaiden ja pensasaitojen viimeistelyyn
– köynnöskasvien leikkuuseen
- ruohokattojen leikkuuseen
– puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen
- kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen)
– maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen
– leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä).
Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.
Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.
Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.
Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.
Huomio! Tärinä voi aiheuttaa terveyshaittoja! Lialullinen tärinärasitus voi aiheuttaa verenkierto- tai hermovaurioita,
etenkin verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos
saat oireita, joiden syynä saattaa olla tärinä.
Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen):
- tunnottomuus
- k i v u t
– lihasheikkous
- ihon värimuutokset
- epämiellyttävä kutina.
Pidä työskentelyn aikana molemmin käsin kiinni työntöaisan siihen tarkoitetuista kohdista pitävästi mutta liikaa puristamatta.
Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.
Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.
4.2 Tankkaaminen – bensiinin käsittely
Hengenvaara!
Bensiini on myrkyllistä ja erittäin herkästi syttyvää.
Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen.
Älä käytä juomapulloja tai vastaavia polttoja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä.
Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi!
Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana.
Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta.
Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä.
Älä täytä polttoainesäiliötä liian täyteen!
Älä koskaan täytä
polttoainesäiliötä täyttöputken
alareunan yläpuolelle, jotta
polttoaineelle jää tilaa laajentua.
Noudata lisäksi polttomoottorin
käyttöohjeita.
Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).
Pyyhi läikkynyt polttoaine heti pois.
Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa.
Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.
Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.
4.3 Vaatetus ja varusteet
Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai jalassa.
sandaalit jalassa.
Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla tai päähineellä huolto- ja puhdistustöissä ja
laitetta kuljetettaessa.
Käytä asianmukaisia suojalaseja leikkuuterää teroitettaessa.
Käytä laitetta ajaessasi vain pitkiä housuja ja ihonmyötäisiä vaatteita.
Älä käytä löysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tarttua koneen liikkuviin osiin (käyttövipuihin).
Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa.
Käytä kuulosuojaimia.
4.4 Laitteen kuljetus
Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.
Älä siirrä laitetta polttomoottorin ollessa käynnissä. Pysäytä polttomoottori, anna terien pysähtyä ja vedä sytytystulpan pistoke irti ennen kuljetusta.
Kuljeta laitetta vasta polttomoottorin jäähdyttyä ja ilman polttoainetta.
Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).
Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö) kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla).
Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää.
Noudata kappaleessa "Kuljetus" olevia ohjeita. Siellä on kuvattu laitteen nostaminen ja sitominen. (⇒ 13.)
Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.
4.5 Ennen työskentelyä
Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.
Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vaurioita, älä käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa.
Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.
Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympäriinsä. Esteet (esimerkiksi cannot tai juuret) voivat helposti jäädä huomaamatta korkeassa ruohossa.
Merkitse ennen ruohonleikkuuta kaikki nurmialalla olevat ruohon kätkemät esineet (esteet), joita ei voi poistaa.
Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattiliikkeestä.
Tarkista sytytystulpan pistokkeen pitävä ja varma kiinnitys ennen laitteen käyttöä.
Laitetta saa käyttää vain sen ollessa käyttövarma. Tarkasta seuraavat seikat ennen jokaista käyttökertaa:
– Laite on ohjeenmukaisesti asennettu.
– Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterät, kiinnitysosat ja leikkuupöydän runko) ovat moitteettomassa kunnossa. Erityisesti varma kiinnitys, vauriot (urat tai säröt) ja kuluneisuus on tarkastettava.(⇒ 12.4)
– Polttoainesäilion korkki on kierretty ohjeenmukaisesti kiinni.
– Polttoainesäiliö, sen korkki ja polttoainejärjestelmän osat ovat moitteettomassa kunnossa.
– Turvalaitteet (esimerkiksi moottorin pysäytysvipu, poistoluukku, runko, työntöaisa ja suojasäleikkö) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti.
– Ruohonkeruusäiliö on vahingoittumaton ja kunnolla kiinnitetty; vahingoittunutta ruohonkeruusäiliötä ei saa käyttää.
- Öljytulppa on kierretty ohjeenmukaisesti kiinni.
Suorita kaikki tarvittavat työt tai käänny ammattiliikkeen puoleen. STIHL suosittelee STIHLin ammattiliikettä.
4.6 Työskentelyn aikana
Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.
Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Älä etenkään kiinnitä moottorin pysäytysvipua työntöaisaan (esimerkiksi sitomalla).
Huomio – loukkaantumisvaara!
Älä vie käsiä tai jalkoja pyörivien osien lähelle! Älä missään
tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta.
Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli.
Työntöaisan täytyy olla aina ohjeenmukaisesti asennettuna eikä sitä saa muuttaa. Älä koskaan ota laitetta käyttöön, jos työntöaisa on taitettu.
Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita).
Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.
Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.
Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa).
Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.
Pakokaasut:
Myrkylliset kaasut aiheuttavat hengenvaaran!
Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana.
Laite tuottaa myrkyllisiä pakokaasuja heti
polttomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät
haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa.
Käynnistys:
Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (⇒ 11.) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa.
Loukkaantumisvaara!
Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei käynnistysnarusta ehd i päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä.
Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuteristä.
Laitetta ei saa kallistaa moottoria käynnistettäessä.
Vedon sankaa ei saa käyttää käynnistettäessä.
Älä käynnistä polttomoottoria, jos poistoluukku tai ruohonkeruusäiliö ei ole poistokanavan edessä.
Työskentely rinteissä:
Työskentele rinteissä aina poikittain, älä pitkittäin.
Jos käyttäjä menettää laitteen hallinnan leikatessaan pitkittäissuunnassa, leikkaava laite saattaa vieriä hänen päälleen.
Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä.
Ota tukeva asento rinteissä ja vältä työskentelyä laitteen kanssa liian jyrkissä rinteissä.
Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla.
Kun laitetta käytetään rinteissä, polttomoottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun polttomoottorin käyttöohjeen neuvoja.
Työskentely:
Loukkaantumisvaara!
Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.
Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja.
Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esimerkiksi kompastumisen tai liukastumisen takia.
Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti. Kompastumisvaara!
Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojien tai patojen läheisyydessä. Pysy riittävän etäällä tällaisista vaaratekijöistä.
Ruohon kätkemät esineet (esimerkiksi kastelulaitteet, pilarit, vesiventtiilit, perustukset ja sähköjohdot) pitää kiertää. Älä koskaan aja tällaisten esineiden päältä.
Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
Pysäytä polttomoottori, odota, kunnes teräosat ovat pysähtyneet ja vedä sytytystulpan pistoke irti
– ennen kuin poistut laitteen luota tai kun se jätetään ilman valvontaa.
– ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin.
Palovaara!
- ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta.
- ennen kuin nostat tai kannat laitetta.
- ennen kuin kuljetat laitetta.
- ennen kuin työskentelet leikkuuterän parissa.
– ennen kuin tarkastat tai puhdistat laitteen tai teet sille muita toimia (esimerkiksi taitat työntöaisan).
– jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen vauriot, varsinkin leikkuuyksiköstä (terä, teräakseli ja terän kiinnitys), ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt.
Loukkaantumisvaara!
Voimakas tärinä on yleensä merkki häiriöstä.
Ruohonleikkuria ei saa ottaa käyttöön varsinkaan silloin, jos kampiakseli tai leikkuuterä on vaurioitunut tai vääntynyt. Teetä tarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja. STIHL suosittelee STIHLin ammattiliikettä.
Sammuta polttomoottori
- ennen kuin työnnät laitteen muokattavalle alueelle tai muokattavalta alueelta
- ennen kuin työnnät laitteen ruohottomalle alueelle
- ennen kuin avaat poistoluukun tai poistat ruohonkeruusäiliön
- jos laitetta on kallistettava kuljetusta varten
- ennen kuin säädät leikkuukorkeuden.
4.7 Huolto ja korjaukset
Ennen puhdistus-, säätö-, korjaus- ja huoltotöitä:
- Sijoita laite tukevalle ja tasaiselle alustalle.
- Pysäytä polttomoottori ja anna sen jäähtyä.
- Vedä sytytystulpan pistoke irti.
Huomio – loukkaantumisvaara!
Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä.
Leikkuuterä voi aiheuttaa vammoja!
Kun käynnistysnarusta vedetään, teräosat alkavat pyöriä. Pidä vartalosi, varsinkin kädet ja jalat, aina riittävän etäällä leikkuuterästä, kun vedät käynnistysnarusta.
Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C.
Palovamman vaara!
Suora kosketus moottoriöljyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää.
STIHL suosittelee, että moottoriöljyä lisätään tai vaihdetaan STIHLin ammattiliikkeessä.
Puhdistus:
Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 12.3)
Ennen kuin asetat laitteen
puhdistusasentoon, tyhjennä
polttoainesäiliö (esimerkiksi ajamalla).
Irrota runkoon tarttuneet ruohojäänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä.
Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).
Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.
Pidä palovaaran välttämiseksi
jäähdytysaukkojen, jäähdytysripojen ja
pakoputken alue puhtaana esim.
ruohosta, heinästä, sammaleesta, lehdistä
tai vuotavasta rasvasta.
Huoltotyöt:
Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.
Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL- varaosat tunnistaa STIHL- varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-
varaosamerkinnästä. Pienikokoisiiin osiin
voi olla merkitty ainoastaan STIHL-
varaosamerkintä.
Polttoainejärjestelmän osat (esimerkiksi polttoaineputki, -hana, polttoainesäiliö, säiliön korkki ja liitännät) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (STIHL suosittelee STIHLin huoltoliikettä).
Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.
Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta.
Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti teräruuvi, on kiristetty tiukalle, jotta laite on aina turvallinen käyttää.
Tarkasta koko laitteen ja ruohonkeruusäiliön kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.
Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla.
Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.
4.8 Pitkäaikaissäilytys
Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan.
Säilytä laite polttoainesäiliö tyhjennettynä ja polttoaine lukitussa tilassa, jossa on riittävä ilmanvaihto.
Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).
Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.
Jos säiliö on tyhjennettävä, esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä moottoria).
Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).
Varastoi laite aina sytytystulpan pistoke irrotettuna.
Varastoi laite käyttökuntoisena.
Anna laitteen jäähtyä kokonaan, ennen kuin peität sen.
Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle.
4.9 Hävittäminen
Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti.
Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHL-ammattiliikettä.
Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy.
Leikkuuterä voi aiheuttaa vammoja!
Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja erityisesti leikkuuterä säilytetään poissa lasten ulottuvilta.
5. Kuvasymbolien selitykset
Huomio!
Lue käyttöopas ennen
käyttöönottoa.
Loukkaantumisvaara!
Pidä sivulliset poissa vaara-
alueelta.
Loukkaantumisvaara!
Vedä sytytystulpan pistoke
irti ennen leikkuukoneistoon
kohdistuvia töitä ja ennen
huolto- ja puhdistustöitä.
Loukkaantumisvaara!
Pidä kädet ja jalkaterät
etäällä teristä!
Leikkuukoneisto pyörii jon-
kin aikaa edelleen
sammuttamisen jälkeen
(polttomoottori-/teräjarru).
RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX:
Polttomoottorin
käynnistäminen
RM 443, RM 443 T,
RM 448 PT, RM 448 T,
RM 448 TX:
Poltomoottorin
pysäyttäminen
RM 443 T, RM 448 PT,
RM 448 T, RM 448 TX:
Vedon kytkeminen päälle
RM 448 PC, RM 448 TC,
RM 448 VC:
Polttomoottorin
käynnistäminen
RM 448 PC, RM 448 TC,
RM 448 VC:
Polttomoottorin
pysäyttäminen
RM 448 PC, RM 448 TC,
RM 448 VC:
Vedon kytkeminen päälle
RM 448 VC:
Säädä ajonopeutta. (⇒ 11.3)
6. Toimitussisältö
Kohta Nimike Kpl
A Peruslaite 1
B Ruohonkeruusäiliön yläosa 1
C Ruohonkeruusäiliön alaosa 1
D Pultti 2
- Käyttöopas 1
- Polttomoottorin 1 käyttöopas
RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
Kohta Nimike kpl
E Pikakiristin 2
F Ruuvi 2
G Johto-ohjain 2
H Suojaholkki 2
RM 448 PC, RM 448 TC, RM 448 VC:
Kohta Nimike Kpl
I Holkki 1
J Ruuvi 1
Kohta Nimike Kpl
K Aluslevy 2
L Mutteri 1
7. Laitteen valmistelu käyttöä varten
7.1 Yleistä
Loukkaantumisvaara
Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ( 4.).
- Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.
7.2 Yksittäisaisan kiinnitys (RM 448 PC, RM 448 TC, RM 448 VC)
• 1 Työnnä holkki (I) työntöaisan (1) reikään.
- 2 Aseta molemmat aluslevyt (K) kaareva puoli sisäänpäin työntöaisan (1) holkin päälle.
- 3 Pitele holkkia (I) ja aluslevyjä (K) ja vie ne työntöaisan (1) kanssa työntöaisan konsolissa (2) olevaan pitimeen.
- 4 Paina ruuvi (J) ulkoa sisään työntöaisan (1) ja työntöaisan konsolin (2) reikien läpi.
• 5 Kierrä mutteri (L) kiinni.
- 6 Kiristä ruuvi (J). Kiristystiukkuus: 18 - 22 Nm
Vaijereiden asennus:
- RM 448 PC, RM 448 TC:
Aseta moottorin pysäytysvaijeri (3) ja vedon kytkentävaijeri (4) kuvan mukaisesti työntöaisan konsolin ja työntöaisan narunohjaimiin (6).
RM 448 VC:
Aseta moottorin pysäytysvaijeri (3), vedon kytkentävaijeri (4) ja Variovoimansiirron vaijeri (5) kuvan mukaisesti työntöaisan konsolin ja työntöaisan narunohjaimiin (6).
7.3 Kaksoisaisan kiinnitys (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
- Aseta suojaholkit (H) molempiin työntöaisan alaosiin (1).
- Työnnä ruuvi (F) johto-ohjaimen (G) reiän läpi.
- Pitele työntöaisan yläosaa (2) työntöaisan alaosia (1) vasten.
- Vasen puoli:
Kiinnitä johto-ohjain (G)
moottorin pysäytysvaijeriin (3).
- Oikea puoli (RM 443 T, RM 448 PT, RM 448 T, RM 448 TX):
Kiinnitä johto-ohjain (G)
vedon kytkentävaijeriin (4).
- Työnnä ruuvit (F) molemmilla puolilla sisältä ulos reikien läpi.
- Kiinnitä pikakiristimet (E) ruuveilla (F) (niiden pitäisi olla noin yhden ruuvin kierteen nousun verran ulospäin) ja käännä ne ylös.
- Asennuksen tarkastus:
Pikakiristimet (E) täytyy kiristää niin tiukalle, että ne ovat kiinni työntöaisassa ja työntöaisan yläosa on pitävästi kiinni työntöaisan alaosassa. Jos työntöaisaa ei ole kiinnitetty kunnolla tai pikakiristimet eivät ole oikeassa asennossa, avaa pikakiristimet ja kierrä niitä, kunnes ne ovat kunnolla kiinni.
7.4 Ruohonkeruusäiliön kokoaminen
- Aseta ruohonkeruusäiliön yläosa (B) ruohonkeruusäiliön alaosan (C) päälle. Varmista oikea asento ohjaimissa.
- Paina pultit (D) sisäkautta aukkojen läpi.
- Lukitse ruohonkeruusäiliön yläosa (B) kevyesti painamalla ruohonkeruusäiliön alaosaan.
- Kiinnitä ruohonkeruusäiliö (⇒ 8.3).
7.5 Käynnistysnarun kiinnitys ja irrotus
Kiinnitys
- Vedä sytytystulpan pistoke irti polttomoottorista.
- Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä.
• Vedä käynnistysnaru (2) hitaasti ulos.
- Vapauta moottorin pysäytysvipu (1) ja kiinnitä käynnistysnaru (2) narunohjaimeen (3).
• Paina sytytystulpan pistoke kiinni.
Irrotus
- Vedä sytytystulpan pistoke irti polttomoottorista.
- Irrota käynnistysnaru (2) narunohjaimesta (3).
7.6 Polttoaine ja moottoriöljy
Laitevaurion vaara!
Täytä moottoriin öljy ennen ensimmäistä käynnistyskertaa. Käytä moottoriöljyn ja polttoaineen lisäämisessä sopivaa apuvälinettä (esimerkiksi suppiloa).
Moottoriöljy:
Tiedot käytettävästä
moottoriöljystä ja täyttömäärästä
saat polttomoottorin käyttöohjeista.
Tarkasta öljymäärä säännöllisesti (katso
polttomoottorin käyttöohjeet).
Öljymäärän ei pidä ylittää eikä alittaa
ohjeenmukaista tasoa.
Kiristä polttoainesäiliön korkki
ohjeenmukaisesti ennen polttomoottorin
käyttöönottoa.
Polttoaine:
Suositus:
Hyvälaatuinen polttoaine,
lyijytön bensiini.
Tiedot polttoaineen laadusta (oktaaniluku)
sisältyvät polttomoottorin käyttöohjeisiin.
8. Hallintalaitteet
8.1 Yksittäisaisan säätö (RM 448 PC, RM 448 TC, RM 448 VC)
Puristumisvaara!
Pitele työntöaisan yläosaa toisella kädellä yläasennossa, kun käytät lukkovipua.
Älä koskaan vie sormia työntöaisan ja konsolin väliin lukkovivun ylä- ta alapuolelle.
Työntöaisan taittaminen kasaan:
Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys):
- Irrota käynnistysnaru narunohjaimesta. (⇒ 7.5)
- Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä).
- Paina lukkovipu (1) alas ja pidä alhaalla.
• Taita työntöaisa (2) eteen.
Työasento (laitteen työntäminen):
- Taita työntöaisa (2) auki taakse ja varmista, että työntöaisa lukittuu kunnolla.
- Kiinnitä käynnistysnaru narunohjaimeen. (⇒ 7.5)
Korkeussäätö:
Yksittäisaisan voi säätää kahteen korkeuteen:
- Pitele työntöaisan yläosaa (2) toisella kädellä yläasennossa ja nosta sitä kevyesti (kevennä).
- Paina lukkovipu (1) alas ja pidä alhaalla.
- Siirrä työntöaisa (2) haluamaasi asentoon.
- Päästä lukkovipu (1) vapaaksi ja varmista, että työntöaisa lukittuu kunnolla.
8.2 Kaksoisaisan taittaminen (RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX)
Puristumisvaara!
Pikalukkoja avattaessa työntöaisan yläosa voi taittua. Pitele aina työntöaisan yläosaa (2) toisella kädellä yläasennossa, kun avaat pikalukkoja.
Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys):
- Irrota käynnistysnaru narunohjaimesta. (⇔ 7.5)
- Avaa pikakiristimet (1) – käännä alas – ja taita työntöaisan yläosa (2) eteen.
Työasento (laitteen työntäminen):
- Käännä työntöaisan yläosa (2) taakse ja pidä siitä kiinni yhdellä kädellä.
- Sulje pikakiristimet (1) kääntämällä ne ylös.
- Kiinnitä käynnistysnaru narunohjaimeen. (→ 7.5)
8.3 Ruohonkeruusäiliö
Kiinnitys:
- Avaa poistoluukku (1) ja pidä sitä auki.
- Kiinnitä ruohonkeruusäiliö (2) kiinnikkeillä laitteen taustapuolella oleviin kannattimiin (3).
- Sulje poistoluukku (1).
Irrotus:
• Avaa poistoluukku (1) ja pidä sitä auki.
- Nosta ruohonkeruusäiliötä (2) ja poista se takakautta.
- Sulje poistoluukku (1).
8.4 Leikkuukorkeuden keskussäätö
Säädettävissä on kuusi eri leikkuukorkeutta.
Taso 1 = 25 mm
Taso 6 = 75 mm
Leikkuukorkeuden säätö:
- Tartu kahvaan (1), vedä vipu (2) ylös ja pidä se ylhäällä.
- Säädä haluamasi leikkuukorkeus laitetta nostamalla ja laskemalla. Käytössä olevan leikkuukorkeuden voi tarkistaa leikkuukorkeuden osoittimesta (3) merkin (4) avulla.
- Päästä lukkovipu (2) irti ja anna sen lukittua.
8.5 Täyttömäärän osoitin
Terän aiheuttama ilmavirta nostaa täyttömäärän osoitinta (1). Kun ruohonkeruusäiliö on täynnä, ilmavirta pysähtyy. Kun ilmavirta on liian pieni, täyttömäärän osoitin (1) laskeutuu alas lepoasentoon. Tämä osoittaa, että ruohonkeruusäiliö tulisi tyhjentää.
Täyttömäärän osoitin toimii rajoittamattomasti ainoastaan silloin, kun ilmavirta on optimaalinen. Ulkoiset tekijät, kuten märkä, tiheä tai korkea ruoho, matala leikkuukorkeus, likaantuminen tai vastaavat, voivat rajoittaa ilmavirtaa ja täyttömäärän osoittimen toimintaa.
A Ruohonkeruusäiliö täyttyy
B Ruohonkeruusäiliö täysi
- Tyhjennä täysi ruohonkeruusäiliö (⇒ 11.4).
9. Turvalaitteet
Käyttäjän turvallisuuden varmistamiseksi ja epäasianmukaisen käytön estämiseksi laite on varustettu useilla turvalaitteilla.
Loukkaantumisvaara!
Laitetta ei saa ottaa käyttöön, jos jokin turvalaite on viallinen. Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-ammattiliikettä.
9.1 Suojalaitteet
Ruohonleikkuri on varustettu suojalaitteilla, jotka estävät tahattoman kosketuksen leikkuuterään ja ulos tulevaan leikkuusilppuun.
Näitä ovat runko, poistoluukku, ruohonkeruusäiliö ja ohjeenmukaisesti asennettu työntöaisa.
9.2 Moottorin pysäytysvipu
Ruohonleikkuri on varustettu moottorin pysäyttimellä.
Kun moottorin pysäytysvipu päästetään irti polttomoottorin käydessä, moottori pysähtyy.
Polttomoottori ja terä pysähtyvät kolmen sekunnin kuluessa.
Loukkaantumisvaara!
Jos terän jälkikäyntiaika on pidempi, älä käytä laitetta vaan vie se ammattiliikkeeseen.
Jälkikäyntiajan mittaaminen
Polttomoottorin käynnistämisen jälkeen terä pyörii ja kuuluu suhinaa.
Jälkikäyntiaika vastaa suhinan kestoa polttomoottorin pysäyttämisen jälkeen, ja se voidaan mitata ajanottokellolla.
10. Työskentelyohjeita
Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita:
– Käytä hidasta ajonopeutta.
– Leikkaa ruoho usein ja pidä nurmikko lyhyenä.
– Älä leikkaa ruohoa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta.
– Teroituta leikkuuterät säännöllisesti ammattiliikkeessä.
– Vaihtele säännöllisesti leikkuusuuntaa.
10.1 Käyttäjän työskentelyalue
• Käyttäjän pitää turvallisuussyistä
seistä koko ajan
työskentelyalueella työntöaisan takana,
kun polttomoottori käynnistetään ja kun
se käy. Pidä koneeseen aina
työntöaisan etäisyyden mukainen
turvaväli.
- Ruohonleikkuria saa käyttää vain yksi henkilö, ja sivullisten on pysyttävä poissa vaara-alueelta. (⇒ 4.)
11. Laitteen käyttöönotto
11.1 Polttomoottorin
käynnistäminen
Älä käynnistä polttomoottoria korkeassa ruohikossa. Jos käynnistäminen on vaikeaa, valitse korkeampi leikkuukorkeus. Polttomoottori käy käynnistyksen jälkeen kiinteän kaasun ansiosta aina optimaalisella käyttökierrosluvulla.
- Paina moottorin pysäytysvipua (1) työntöaisaa vasten ja pidä siinä.
- Vedä käynnistysnaru (2) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen käsivarren pituudelle asti. Ohjaa käynnistysnaru (2) hitaasti takaisin, jotta se ehtii kelautumaan paikalleen.
- Toista toimenpide, kunnes polttomoottori käynnistyy.
11.2 Polttomoottorin
sammuttaminen
- Sammuta polttomoottori päästämällä irti moottorin pysäytysvivusta (1). Polttomoottori ja leikkuuterä pysähtyvät muutamassa sekunnissa.
11.3 Veto (RM 443 T, RM 448 PC,
RM 448 PT, RM 448 T,
RM 448 TX, RM 448 TC,
RM 448 VC)
Ruohonleikkureissa RM 443 T,
RM 448 PC, RM 448 PT, RM 448 T,
RM 448 TX, RM 448 TC ja RM 448 VC on
veto.
RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TX, RM 448 TC: Yksi ajovaihde eteenpäin (yksivaihteinen vaihteisto)
RM 448 VC:
Ajon aikana portaattomasti säädettävä
veto eteenpäin (Vario-vaihteisto)
Vedon kytkeminen päälle:
• Käynnistä polttomoottori. (⇒ 11.1)
- Vedä vedon sanka (1) työntöaisaa vasten ja pidä siinä.
Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin.
Laitevaurion vaara!
Paina vedon sanka aina
vasteeseen asti vaihteiston
seurannaisvaurioiden välttämiseksi.
Etenemisnopeuden säätö (RM 448 VC):
Laitevaurion vaara!
Siirrä Vario-voimansiirron vipua (2) vain polttomoottorin käydessä.
- Ajonopeuden lisääminen: Paina Vario-voimansiirron vipu (2) ajon aikana eteen.
- Ajonopeuden vähentäminen: Vedä Vario-voimansiirron vipu (2) ajon aikana taakse.
Vedon kytkeminen pois päältä:
- Päästä vedon sanka (1) vapaaksi. Veto kytkeytyy pois päältä ja ruohonleikkuri pysähtyy. Polttomoottori käy edelleen.
11.4 Ruohonkeruusäiliön tyhjennys
Loukkaantumisvaara!
Pysäytä polttomoottori
turvallisuussyistä ennen
ruohonkeruusäiliön irrottamista.
- Irrota ruohonkeruusäiliö. (⇒ 8.3)
- Avaa ruohonkeruusäiliö sulkukorvakkeesta (1). Käännä ruohonkeruusäiliön yläosa (2) auki ja pidä sitä paikallaan. Käännä ruohonkeruusäiliötä taakse ja tyhjennä leikkuujäte.
- Sulje ruohonkeruusäiliö.
- Kiinnitä ruohonkeruusäiliö. (⇒ 8.3)
12. Huolto
12.1 Yleistä
Loukkaantumisvaara!
Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ( 4.).
Ammattiliikkeen suorittama vuosittainen huolto:
Ammattiliikkeen tulisi tarkastaa ruohonleikkuri vuosittain. STIHL suosittelee STIHL-ammattiliikettä.
12.2 Polttomoottori
Huoltoväli:
Katso polttomoottorin käyttöohjeet.
Yleisiä ohjeita:
Noudata polttomoottorin käyttöohjeissa olevia käyttö- ja huolto-ohjeita.
Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljyä ja että öljy ja ilmansuodatin vaihdetaan säännöllisesti.
Suositellut öljynvaihtovälit sekä moottoriöljä ja öljyn täyttömäärää koskevat tiedot voit katsoa niin ikään polttomoottorin käyttöohjeista.
Jäähdytysrivat täytyy pitää aina puhtaina polttomoottorin riittävän jäähdytyksen takaamiseksi.
12.3 Laitteen puhdistus
Huoltoväli:
Jokaisen käyttökerran jälkeen
Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.
Loukkaantumisvaara!
Pysäytä polttomoottori, vedä sytytystulpan pistoke irti ja anna laitteen jäähtyä.
Ennen kuin asetat laitteen puhdistusasentoon, tyhjennä polttoainesäiliö (ajamalla). Laite on luotettavassa puhdistusasennossa vain, kun poistoluukku on auki.
- Valitse korkein leikkuukorkeus. (→ 8.4)
- Irrota ruohonkeruusäiliö. (⇒ 8.3)
Puhdistusasento RM 443, RM 443 T, RM 448 PT, RM 448 T, RM 448 TX:
- Pidä työntöaisan yläosasta (1) kiinni, avaa pikakiristimet ja taita alas.
• Laske työntöaisan yläosa (1) taakse.
• Avaa poistoluukku (2) ja pidä sitä auki.
- Nosta laitetta etuosasta ja aseta se kuvan mukaisesti puhdistusasentoon.
Puhdistusasento RM 448 PC, RM 448 TC, RM 448 VC:
- Seiso laitteen oikealla puolella, kun käännät laitteen ylös.
- Säädä työntöaisan yläosa matalimpaan asentoon (vasteeseen asti; lukkovipu ei lukitu tähän asentoon). (⇒ 8.2)
- Avaa oikealla kädellä poistoluukku (2) ja pidä sitä auki.
- Tartu vasemmalla kädellä kuvan mukaisesti konsoliin ja pidä poistoluukkua auki. Paina samalla lukkovipu (3) peukalolla alas ja pidä siinä.
- Tartu oikealla kädellä laitteen etukahvaan ja kallista hitaasti taakse, kunnes työntöaisa on kuvan mukaisesti alustaa vasten.
- Päästä irti poistoluukusta (2) ja lukkovivusta (3) ja tarkista laitteen asennon tukevuus.
Puhdistusohjeita:
- Irrota lika pienellä määrällä vettä, harjalla tai pyyhkeellä. Puhdista myös leikkuuterä. Älä suuntaa vesisuihkua polttomoottorin osiin, tiivisteisiin tai laakerikohtiin.
- Irrota ensin runkoon tarttuneet ruohojäänteet puutikulla.
- Käytä tarvittaessa erikoispuhdistusainetta (esimerkiksi STIHLin erikoispuhdistusainetta).
12.4 Terän kuluneisuuden tarkistus
Huoltoväli:
Ennen jokaista käyttökertaa
Loukkaantumisvaara!
Terä kuluu eri lailla sen käyttöpaikan ja leikkuuajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin. Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.
- Kallista ruohonleikkuri puhdistusasentoon. (⇒ 12.3)
• Puhdista leikkuuterä (1).
- Aseta viivain (1) terän etureunalle ja mittaa kuluneisuus Ⓐ.
- Tarkasta terän leveys Ⓑ työntömitalla (2).
- Tarkasta terän paksuus Ⓔ vähintään viidestä kohdasta työntömitalla (2). Varsinkin terän siipien kohdalta on noudatettava vähimmäispaksuutta.
Kulumisrajat:
Kuluneisuus Ⓐ: < 15 mm
Terän leveys B: > 39 mm
Terän paksuus Ⓐ: > 2 mm
Terä on vaihdettava,
– jos se on vaurioitunut (uria tai halkeamia)
- kun mittausarvot saavutetaan yhdessä tai useammassa paikassa tai ne ovat sallittujen rajojen ulkopuolella.
Jos ruohonleikkuriin on asennettu lisävarusteena saatava kaksikkoterä, noudatetaan eri kulumisrajoja (katso lisävarusteen käyttöohjeet).
12.5 Leikkuuterän irrotus ja kiinnitys
Irrotus:
- Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2).
- Kierrä teräruuvi (3) irti. Poista leikkuuterä (2), teräruuvi (3) ja lukkolevy (4).
Kiinnitys:
Loukkaantumisvaara!
Leikkuuterän (2) saa asentaa vain kuvan osoittamalla tavalla. Korvakkeiden (7) on osoitettava alaspäin ja ylöstaivutettujen teräsiipien on osoitettava ylöspäin.
Noudata tarkasti teräruuvin määrättyä kiristysmomenttia, sillä leikkuutyökalun kiinnityksen pitävyys riippuu siitä. Lukitse teräruuvi (3) lisäksi Loctite 243:lla. Vaihda lukkolevy (4) aina terän kiinnityksen yhteydessä ja teräruuvi (3) aina terän vaihdon yhteydessä.
- Puhdista terän vastinpinta ja teräholkki.
- Kiinnitä leikkuuterä (2) ylöstaivutetut siivet ylöspäin (laitteeseen päin). Sijoita teräholkin kiinnikkeet (5) leikkuuterän reikiin (6).
- Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2).
- Kierrä teräruuvi (3) uuden lukkolevyn (4) kanssa kiinni ja kiristä se.
Kirstystiukkuus: 60 - 65 Nm
12.6 Leikkuuterän teroitus
STIHL suosittelee jättämään leikkuuterän teroituksen ammattilaisen tehtäväksi. Jos terä teroitetaan väärin (esimerkiksi vääärä teroituskulma tai epätasapaino), laitteen toiminta häiriintyy.
Teroitusohjeet:
- Irrota leikkuuterät (⇒ 12.5).
- Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys heikkenee.
- Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
• Noudata 30°:n teroituskulmaa.
- Poista mahdollinen hiontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla.
• Huomioi kulumisrajat. (⇒ 12.4)
12.7 Varastointi ja pitkäaikaissäilytys (talvisäilytys)
Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi.
Korjaa mahdolliset toimintahäiriöt ennen varastointia. Laitteen on aina oltava käyttökuntoinen.
Tyhjennä polttoainesäiliö ja kaasutin ennen varastointia (esimerkiksi ajamalla).
Huolehdī lisäksi seuraavista toimista ennen laitteen pidempää varastointia (talvisäilytystä):
- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
- Ruuvaa sytytystulppa irti (katso polttomoottorin käyttöohjeet) ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa (vedä käynnistysnarusta).
Palovaara!
Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.
- Kierrä sytytystulppa kiinni (katso polttomoottorin käyttöohjeet).
- Suorita öljynvaihto (katso polttomoottorin käyttöohjeet).
13. Kuljetus
13.1 Kuljetus
Loukkaantumisvaara!
Huomioi kappaleen "Turvallisuutesi vuoksi" ohjeet ennen kuljetusta.
(⇒ 4.)
Käytä aina kuljetuksen aikana sopivaa suojavaatetusta (turvajalkineita ja tukevia käsineitä).
Vedä sytytystulpan pistoke irti aina ennen nostamista ja kuljetusta.
STIHL suosittelee turvallisuussyistä, että laitetta nostaa ja kantaa aina kaksi henkilöä.
Huomioi kappaleessa "Tekniset tiedot" ilmoitettu paino ennen nostamista.
Laitteen kantaminen
• Kaksi henkilöä:
Nosta laitetta vain etukahvasta (1) ja työntöaisasta (3). Pidä vartalosi, varsinkin jalat, aina riittävän etäällä leikkuuterästä.
- Yksi henkilö:
Nosta ja kanna laitetta pitäen yhdellä kädellä kiinni takakahvan (2) keskeltä ja toisella kädellä etukahvasta (1).
Laitteen sitominen kiinni
- Varmista sopivilla kiinnitysvälineillä, että laite pysyy kuljetusalustalla.
- Kiinnitä vaijerit tai hihnat merkittyihin kohtiin (4).
14. Ympäristönsuojelu
Ruohosilppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.
Pakkaukset, laite ja lisävarusteet on valmistettu
kierrätettävistä materiaaleista ja ne tulee hävittää asiaankuuluvasti.
Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Noudata hävittämisessä erityisesti kappaleen "Hävittäminen" (⇒ 4.9) ohjeita.
Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista.
Tärkeitä huolto- ja hoito-ohjeita
Bensiinikäyttöinen ruohonleikkuri (STIHL RM)
STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.
Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:
1. Kulutusosat
STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.
Näitä osia ovat esimerkiksi
– leikkuuterä
- ruohonkeruusäiliö
- kiilahihna (RM 443 T, RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC).
2. Tämän käyttöoppaan noudattaminen
STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.
Tämä koskee erityisesti seuraavia kohtia:
– tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– poltto- ja voiteluaineiden käyttö, joita STIHL ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy, katso polttomoottorin valmistajan ohjeet)
– sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä tai sopivia taikka jotka ovat laadultaan heikkoja
– tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.
3. Huoltotyöt
Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.
Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.
STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.
STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.
Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.
Näitä ovat esimerkiksi
– epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
– heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
– liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattilikkeiden korjaamoissa.
16. Varaosat
Leikkuuterä RM 443, RM 443 T:
6338 702 0100
Leikkuuterä RM 448 PC, RM 448 PT, RM 448 T, RM 448 TC, RM 448 TX, RM 448 VC:
6358 702 0100
Teräruuvi:
9008 319 9028
Lukkolevy:
0000 702 6600
Leikkuuterän kiinnitysosat (esimerkiksi teräruuvi) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa STIHLin ammattiliikkeestä.
17. EU- vaatimustenmukaisuusvaku utus
17.1 Ruohonleikkuri STIHL
RM 443.0,RM 443.0 T,RM 448.0 PC,RM 448.0 PT,RM 448.0 T,RM 448.0 TC,RM 448.0 TX,RM 448.0 VC
vakuuttaa yksinomaisena vastuullisena, että kone
– Rakenne: Ruohonleikkurit
- Tuotemerkki: STIHL
– Tyyppi: RM 443.0, RM 443.0 T,
RM 448.0 PC, RM 448.0 PT,
RM 448.0 T, RM 448.0 TC,
RM 448.0 TX, RM 448.0 VC
- Sarjatunnus:
RM 443.0, RM 443.0 T: 6338
RM 448.0 PC, RM 448.0 PT,
RM 448.0 T, RM 448.0 TC,
RM 448.0 TX, RM 448.0 VC: 6358
täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2 ja EN 14982 (soveltuvin osin).
Ilmoitetun laitoksen nimi ja osoite:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.
– Mitattu äänentehotaso: 93 dB(A)
– Taattu äänentehotaso: 94 dB(A)
– Mitattu äänentehotaso: 95,3 dB(A)
– Taattu äänentehotaso: 96 dB(A)
RM 448.0 T, RM 448.0 TC
– Mitattu äänentehotaso: 95,7 dB(A)
– Taattu äänentehotaso: 96 dB(A)
Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:n tuotehyväksynnän kanssa.
Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
psta
Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja
psta
Sven Zimmermann, laatujohtaja
18. Tekniset tiedot
Polttomoottorin 4-tahtinen
rakenne polttomoottori
Käynnistyslaite narukäynnistys
Leikkuukoneisto teräpalkki
Teräpalkin veto jatkuva
Teräruuvin
kiristystiukkuus 60 - 65 Nm
Turvalaite moottorin
pysäytin
Etupyörien ∅ 180 mm
Takapyörien ∅ 200 mm
Ruohonkeruusäiliön
täyttömäärä 55 l
Leikkuukorkeus 25 - 75 mm
RM 443.0, RM 443.0 T:
Sarjatunnus: 6338
Leikkuuleveys: 41 cm
RM 443.0:
Polttomoottorin val-mistaja ja tyyppi Briggs & Stratton, Series 550 EX OHV RS
Iskutilavuus 140 ccm
Nimellisteho 2,1 - 2800
nimelliskierrosluvulla kW - 1/min
Polttoainesäiliö 0,8 l
Teräpalkin
kierrosluku 2800 1/min
Pyöräveto ei ole
Pituus 144 cm
Leveys 49 cm
Korkeus 109 cm
Paino 23 kg
Melupäästöt
Direktiivin 2000/14/EC mukaan:
Taattu äänenteho-
taso L _WAd 94 dB(A)
Direktiivin 2006/42/EC mukaan:
Äänenpainetaso työ-
pisteessä L _pA 81 dB(A)
Epävarmuus K_pA 2 dB(A)
Käteen ja käsivarteen kohdistuva
tärinä
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo a_hw 4,10 m/s²
Epävarmuus K_hw 2,05 m/s²
Mittaus standardin EN 20643 mukaan
RM 443.0 T:
Polttomoottorin val-mistaja ja tyyppi Briggs & Stratton, Series 550 EX OHV RS
Iskutilavuus 140 ccm
Nimellisteho 2,1 - 2800
nimelliskierrosluvulla kW - 1/min
Polttoainesäiliö 0,8 l
Teräpalkin
kierrosluku 2800 1/min
Pyöräveto 1 eteenpäinajo-
vaihde, pehmeä
kierrosnopeu-
den nousu
Pituus 144 cm
Leveys 48 cm
Korkeus 109 cm
Paino 25 kg
Melupäästöt
Direktiivin 2000/14/EC mukaan:
Taattu äänenteho-
taso L_WAd 94 dB(A)
Direktiivin 2006/42/EC mukaan:
Äänenpainetaso työ-
pisteessä LpA 81 dB(A)
Epävarmuus K_pA 2 dB(A)
Käteen ja käsivarteen kohdistuva
tärinä
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo a_hw 4,10 m/s ^2
Epävarmuus K_hw 2,05 m/s²
Mittaus standardin EN 20643 mukaan
| Polttomoottorin val-mistaja ja tyyppi | Briggs & Strat-ton, Series 625 |
| Iskutilavuus 150 ccm | |
| Nimellistehonimelliskierrosluvulla | 2,2 - 2800kW - 1/min |
| Polttoainesäiliö 0,8 l | |
Teräpalkin
kierrosluku 2800 1/min
| Pyöräveto 1 eteenpäinajo- |
| vaihde, pehmeä |
| kierrosnopeu- |
| den nousu |
Pituus 147 cm
| Leveys | 50 cm |
| Korkeus | 113 cm |
| Paino | 27 kg |
Melupäästöt
Direktiivin 2000/14/EC mukaan:
| Taattu äänenteho-taso L_WAd | 96 dB(A) |
| Direktiivin 2006/42/EC mukaan:Äänenpainetaso työ-pisteessä L_pA | 83 dB(A) |
| Epävarmuus K_pA | 2 dB(A) |
Käteen ja käsivarteen kohdistuva tärinä
| Ilmoitettu tärinäarvo standardin EN 12096 mukaan: |
| Mitattu arvo a_hw | 3,00 m/s ^2 |
| Epävarmuus K_hw | 1,50 m/s ^2 |
| Mittaus standardin EN 20643 mukaan |
RM 448.0 PT:
| Polttomoottorin val-mistaja ja tyyppi | Briggs & Strat-ton, Series 625 |
| Iskutilavuus 150 ccm | |
| Nimellisteho | 2,2 - 2800 |
| nimelliskierrosluvulla | kW - 1/min |
Polttoainesäiliö 0,8 l
| Teräpalkin |
| kierrosluku 2800 1/min |
Pyöräveto 1 eteenpäinajo-
| vaihde, pehmeä |
| kierrosnopeu- |
| den nousu |
Pituus 147 cm
| Leveys | 50 cm |
| Korkeus | 111 cm |
| Paino | 27 kg |
Melupäästöt
| Direktiivin 2000/14/EC mukaan: |
| Taattu äänenteho-taso L_WAd | 96 dB(A) |
| Direktiivin 2006/42/EC mukaan: |
| Äänenpainetaso työ-pisteessä L_pA | 83 dB(A) |
| Epävarmuus K_pA | 2 dB(A) |
Käteen ja käsivarteen kohdistuva tärinä
| Ilmoitettu tärinäarvo standardin EN 12096 mukaan: |
| Mitattu arvo a_hw | 3,90 m/s ^2 |
| Epävarmuus K_hw | 1,95 m/s ^2 |
| Mittaus standardin EN 20643 mukaan |
RM 448.0 T:
| Polttomoottorin val-mistaja ja tyyppi | Briggs & Strat-ton, Series 575 |
| Iskutilavuus 140 ccm | |
| Nimellisteho | 2,1 - 2800 |
| nimelliskierrosluvulla | kW - 1/min |
| Polttoainesäiliö 0,8 l | |
| Teräpalkin | |
| kierrosluku 2800 1/min | |
Pyöräveto 1 eteenpäinajo-
| vaihde, pehmeä kierrosnopeu-den nousu |
Pituus 147 cm
| Leveys | 50 cm |
| Korkeus | 111 cm |
| Paino | 26 kg |
Melupäästöt
Direktiivin 2000/14/EC mukaan:
| Taattu äänenteho-taso L_WAd | 96 dB(A) |
| Direktiivin 2006/42/EC mukaan:Äänenpainetaso työ-pisteessä L_pA | 83 dB(A) |
| Epävarmuus K_pA | 2 dB(A) |
Käteen ja käsivarteen kohdistuva tärinä
| Ilmoitettu tärinäarvo standardin EN 12096 mukaan: |
| Mitattu arvo a_hw | 3,90 m/s ^2 |
| Epävarmuus K_hw | 1,95 m/s ^2 |
| Mittaus standardin EN 20643 mukaan |
RM 448.0 TC:
| Polttomoottorin val-mistaja ja tyyppi | Briggs & Strat-ton, Series 575 |
| Iskutilavuus 140 ccm | |
| Nimellisteho | 2,1 - 2800 |
| nimelliskierrosluvulla | kW - 1/min |
| Polttoainesäiliö 0,8 l | |
| Teräpalkin | |
| kierrosluku 2800 1/min | |
Pyöräveto 1 eteenpäinajo-
| vaihde, pehmeä kierrosnopeu-den nousu |
| Pituus 147 cm | |
| Leveys | 50 cm |
Korkeus 113 cm
Paino 27 kg
Melupäästöt
Direktiivin 2000/14/EC mukaan:
Taattu äänenteho-
taso L_WAd 96 dB(A)
Direktiivin 2006/42/EC mukaan:
Äänenpainetaso työ-
pisteessä L_pA 83 dB(A)
Epävarmuus K_pA 2 dB(A)
Käteen ja käsivarteen kohdistuva tärinä
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo a_hw 3,50 m/s ^2
Epävarmuus K_hw 1,75 m/s²
Mittaus standardin EN 20643 mukaan
RM 448.0 TX:
Polttomoottorin val-mistaja ja tyyppi Briggs & Strat-ton, Series 550
Iskutilavuus 140 ccm
Nimellisteho 2,1 - 2800
nimelliskierrosluvulla kW - 1/min
Polttoainesäiliö 0,8 l
Teräpalkin
kierrosluku 2800 1/min
Pyöräveto 1 eteenpäinajo-
vaihde, pehmeä
kierrosnopeu-
den nousu
Pituus 147 cm
Leveys 50 cm
Korkeus 111 cm
Paino 26 kg
Melupäästöt
Direktiivin 2000/14/EC mukaan:
Taattu äänenteho-
taso L _WAd 96 dB(A)
Direktiivin 2006/42/EC mukaan:
Äänenpainetaso työ-
pisteessä L_pA 83 dB(A)
Käteen ja käsivarteen kohdistuva tärinä
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo a_hw 4,10 m/s²
Epävarmuus K_hw 2,05 m/s²
Mittaus standardin EN 20643 mukaan
RM 448.0 VC:
Polttomoottorin val-mistaja ja tyyppi Briggs & Strat-ton, Series 625
Iskutilavuus 150 ccm
Nimellisteho 2,2 - 2800
nimelliskierrosluvulla kW - 1/min
Polttoainesäiliö 0,8 l
Teräpalkin
kierrosluku 2800 1/min
Pyöräveto Vario eteenpäin
Pituus 147 cm
Leveys 50 cm
Korkeus 113 cm
Paino 28 kg
Melupäästöt
Direktiivin 2000/14/EC mukaan:
Taattu äänenteho-
taso L _WAd 96 dB(A)
Direktiivin 2006/42/EC mukaan:
Äänenpainetaso työ-
pisteessä L _pA 83 dB(A)
Käteen ja käsivarteen kohdistuva tärinä
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo a_hw 3,00 m/s²
Epävarmuus K_hw 1,50 m/s²
Mittaus standardin EN 20643 mukaan
18.1 REACH
REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä.
Tietoja REACH-asetuksen (EY)
nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach
19. Vianetsintä
Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.
Katso polttomoottorin käyttöohjeet.
Häiriö:
Polttomoottori ei käynnisty
Mahdollinen syy:
– Moottorin pysäytysvipua ei ole painettu.
– Säiliössä ei ole polttoainetta; polttoaineputki on tukossa.
– Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta.
– Ilmansuodatin on likainen.
– Sytytystulpan pistoke on vedetty irti sytytystulpasta; sytytysjohdin on huonosti kiinni pistokkeessa.
- Sytytystulppa on nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen.
Korjaus:
– Paina moottorin pysäytysvipua työntöaisaa vasten ja pidä siinä. (⇒ 9.2)
- Tankkaa polttoainetta; puhdista polttoaineputki. ✕
– Käytä aina lyijytöntä matalaoktaanista bensiiniä; puhdista kaasutin. ✗
– Puhdista ilmansuodatin. ✗
- Kiinnitä sytytystulpan pistoke; tarkasta sytytysjohtimen ja pistokkeen välinen liitos. ✗
– Puhdista tai vaihda sytytystulppa; säädä tulpan kärkiväli. ✕
Häiriö:
Käynnistys on vaikeaa tai polttomoottorin teho heikkenee.
Mahdollinen syy:
– Ruohonleikkurin runko on tukkeutunut.
– Leikataan liian matalalla
leikkuukorkeudella, tai etenemisnopeus
leikkuukorkeuteen nähden on liian
suuri.
– Polttoainesäiliössä ja kaasuttimessa on vettä; kaasutin on tukossa.
– Polttoainesäiliö on likainen.
– Ilmansuodatin on likainen.
– Sytytystulppa on nokinen.
Korjaus:
– Puhdista ruohonleikkurin runko (irrota sytytystulpan pistoke). (⇒ 12.3)
– Säädä leikkuukorkeus korkeammalle tai alenna työntönopeutta. (⇒ 8.4)
– Tyhjennä polttoainesäiliö; puhdista polttoaineputki ja kaasutin. ✕
– Puhdista polttoainesäiliö. ✕
– Puhdista ilmansuodatin. ✗
– Puhdista sytytystulppa. ✗
Häiriö:
Polttomoottori kuumenee huomattavasti.
Mahdollinen syy:
– Polttomoottorissa on liian vähän öljyä.
– Jäähdytysrivat ovat likaiset.
Korjaus:
– Vaihda moottoriöljy. (⇒ 7.6)
– Puhdista jäähdytysrivat. (⇔ 12.3)
Häiriö:
Käytön aikana on voimakasta tärinää.
Mahdollinen syy:
– Leikkuuyksikkö viallinen.
– Polttomoottori ei ole kunnolla kiinni.
Korjaus:
– Tarkasta leikkuuterät, terääkseli ja terän kiinnitys (teräruuvi ja lukkolevy) ja korjaa ne tarvittaessa. ✕
- Kiristä polttomoottorin kiinnitysruuvit. ✗
Häiriö:
Leikkuujälki on epätasainen, ruoho kellastuu.
Mahdollinen syy:
– Leikkuuterä on tylsä tai kulunut.
Korjaus:
– Teroita tai vaihda leikkuuterä. (⇒ 12.6), (⇒ 12.5), ✗
20. Huolto-ohjelma
20.1 Luovutustodistus
Malli:
Sarjanumero:
Seuraava huolto
Päiväys: ____ ____ ____ ____ ____
20.2 Huoltotodistus
Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.
Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.
Huolto suoritettu
Seuraavan huollon päivämäärä
Kære kunde
