| Produkttype | Bensindrevet motorsag |
| Merke | Husqvarna |
| Modell | 445e II TrioBrake |
| Slagvolum | 45,7 cm³ |
| Effekt | 2,1 kW / 9000 omdr./min |
| Tomgangsturtall | 2700 omdr./min |
| Anbefalt tennplugg | NGK BPMR 7A eller Champion RCJ 7Y |
| Elektrodeavstand | 0,5 mm |
| Drivstofftankkapasitet | 0,45 L |
| Oljetankkapasitet for kjetting | 0,26 L |
| Oljepumpens strømning (ved 9000 omdr./min) | 13 ml/min |
| Vekt (uten sverd, kjetting, tomme tanker) | 5,2 kg |
| Standard sverdlengde | 13 tommer / 33 cm |
| Anbefalte sverdlengder | 13-20 tommer / 33-51 cm |
| Kjettingdeling | 0,325 tommer / 8,25 mm |
| Drivleddets tykkelse | 0,050 tommer / 1,3 mm |
| Type drivpinjong | Spur / 7 tenner |
| Målt lydeffektnivå | 112 dB(A) |
| Lydtrykknivå ved øret | 103 dB(A) |
| Vibrasjoner forreste håndtak | 2,8 m/s² |
| Vibrasjoner bakre håndtak | 3,3 m/s² |
| Kjettingbrems | Ja, med beskyttelsesbøyle og treghetsfunksjon |
| Antivibrasjonssystem | Ja, gummidempere |
| Gassperre | Ja |
| Kvisthake | Tilgjengelig som tilleggsutstyr |
Ofte stilte spørsmål - 445e II TrioBrake HUSQVARNA
Brukerspørsmål om 445e II TrioBrake HUSQVARNA
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din 445e II TrioBrake - HUSQVARNA og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. 445e II TrioBrake av merket HUSQVARNA.
BRUKSANVISNING 445e II TrioBrake HUSQVARNA
NO Bruksanvisning, 82-105
Skärpning av skärtand
Påfyllning av sågkedjeolja
Kontroll av sågkedjesmörjning
Kontroll av bromsbandsslitage
Montering av startapparaten
Før hver anvendelse: 71
Kastforebyggende foranstaltninger 74
VEDLIGEHOLDELSE
Generelt 75
Karburatorjustering 75
EF-overensstemmelseserklæring 81
INDLEDNING
Til vore kunder!
- Synlige revner i nitter og led.
- Om savkæden er stiv.
- Om nitter og led er unormalt slidte.
Montering af barkstøtte
Transport og opbevaring
Motoren standses ved at trykke start/stop-knappen ned. (59)
Før hver anvendelse: (61)
Ved kvistning af tykkere grene skal man følge de samme principper som ved kapning.
Kastforebyggende foranstaltninger
Før kastbeskyttelsen frem og tilbage for at kontrollere, at den går let, og at den er stabilt forankret ved dens led i koblingsdækslet.
ADVARSEL! Motorsager kan være farlige! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre.
Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
Bruk alltid:
• Godkjent vernehjelm
• Godkjent hørselsvern
- Vernebriller eller visir
Dette produktet er i overensstemmelse med gjeldende CE-direktiv.
Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.
Tenning; choke: Still chokehendelen i chokestilling. Stoppbryteren skal da stilles automatisk på startposisjon.
Brennstoffpumpe
Innstilling av oljepumpe.
Drivstoffpäfylling.
Påfylling av kjedeolje.
Kjedebrems, aktivert (høyre) Kjedebrems, ikke aktivert (venstre)
∅vrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.
Symboler i bruksanvisningen:
Kontroll og/eller vedlikehold skal utføres med avslått motor. OBS! Start/Stopp-kontakten går automatisk tilbake til kjørestilling. For å unngå ufrivillig start, må tennplugghetten derfor alltid fjernes fra tennpluggen ved montering, kontroll og/eller vedlikehold.
Bruk alltid godkjente vernehansker.
Vernebriller eller visir må benyttes.
Drivstoffpäfylling.
Oljepåfylling og justering av oljetilførsel.
ADVARSEL! Kast kan oppstå när sverdspissen kommer i kontakt med en gjenstand og forårsaker en reaksjon som kaster sverdet oppover og bakover mot brukeren. Dette kan forårsake alvorlig personskade.
INNHOLD
Innhold
SYMBOLFORKLARING
Personlig verneutstyr 86
Maskinens sikkerhetsutstyr 86
Skjæreutstyr 88
MONTERING
Montering av sverd og kjede 91
BRENNSTOFFHÄNDTERING
Brennstoff 92
Fylling av brennstoff 93
Før hver gangs bruk: 95
Generelle arbeidsinstruksjoner 95
Kontroll, vedlikehold og service på motorsagens sikkerhetsutstyr 99
Lyddemper 100
Startmotor 100
Luftfilter 101
Tennplugg 101
Smøring av nålelager 101
Kjølesystem 101
Sentrifugalrensing "Air Injection" 102
Vinterbruk 102
Vedlikeholdsskjema 103
TEKNISKE DATA
Tekniske data 104
Sverd og kjedekombinasjoner 105
Sagkjedets filing og filmaler 105
EF-erklæring om samsvar 105

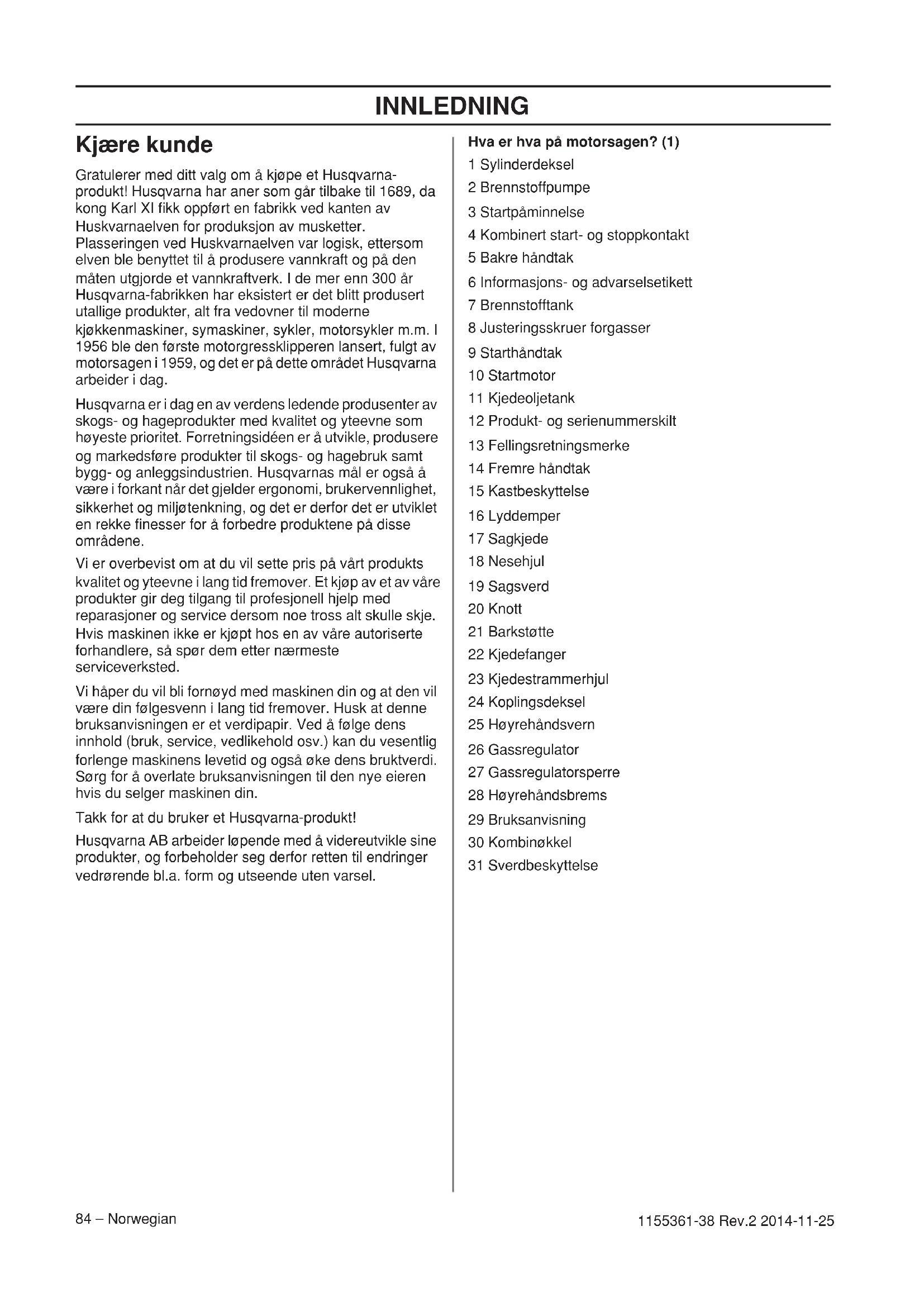

INNLEDNING
Kjære kunde
Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.
Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsidéen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.
Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.
Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.
Takk for at du bruker et Husqvarna-produkt!
Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.
Hva er hva på motorsagen? (1)
1 Sylinderdeksel
2 Brennstoffpumpe
3 Startpåminnelse
4 Kombinert start- og stoppkontakt
5 Bakre håndtak
6 Informasjons- og advarselsetikett
7 Brennstofftank
8 Justeringsskruer forgasser
9 Starthåndtak
10 Startmotor
11 Kjedeoljetank
12 Produkt- og serienummerskilt
13 Fellingsretningsmerke
14 Fremre håndtak
15 Kastbeskyttelse
16 Lyddemper
17 Sagkjede
18 Nesehjul
19 Sagsverd
20 Knott
21 Barkstøtte
22 Kjedefanger
23 Kjedestrammerhjul
24 Koplingsdeksel
25 Høyrehåndsvern
26 Gassregulator
27 Gassregulatorsperre
28 Høyrehåndsbrems
29 Bruksanvisning
30 Kombinøkkel
31 Sverdbeskyttelse
- Les nøye gjennom bruksanvisningen.
• (1) - (118) viser til illustrasjoner på side 2-6. - Kontroller skjæreutstyrets montering og justering. Se anvisninger under overskriften Montering
- Fyll bensin og start motorsagen. Se anvisninger under overskriftene Håndtyering av brennstoff og Satrt og Stopp.
- Bruk ikke motorsagen før nok kjedesmøreolje har nädd sagkjedet. Se anvisninger under overskriften Skjæreutstyr.
- Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselsvern.
ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.
ADVARSEL! En motorsag som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd.
ADVARSEL! Langvarig innånding av motorens avgasser, kjedeoljetåke og støv fra sagspon kan utgjøre en helsefare.
ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.
ADVARSEL! La aldri barn bruke eller oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjærende stoppekontakt og kan startes med lav hastighet og kraft på starthåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten när maskinen ikke er under oppsikt.
Viktig
VIGTIG!
Denne kjedesagen for skogbruk er konstruert for skogsarbeid som felling, kvisting og kapping.
Bruken av maskinen kan være underlagt nasjonale forskrifter.
Du bør kun bruke de sverd/sagkjedekombinasjoner vi anbefaler i kapitlet Tekniske data.
Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.
Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre.
Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
Bruk aldri annet tilleggsutstyr enn det som er anbefalt i denne bruksanvisningen. Se avnvisninger under ovrskriftene Skjæreutstyr og Tekniske data.
OBS! Bruk alltid vernebriller eller ansiktsvisir for å redusere risikoen for skader fra gjenstander som slynges ut. En motorsag kan slynge i vei gjenstander som sagspon, små trebiter osv. med stor kraft. Dette kan forårsake alvorlig skade, spesielt på øynene.
ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.
ADVARSEL! Feil skjæreutstyr eller feil sverd/sagkjedekombinasjon øker risikoen for kast! Bruk bare de sverd/sagkjedekombinasjonene vi anbefaler, og følg instruksjonene for filing. Se anvisninger under overskriften Tekniske data.
Bruk alltid sunn fornuft (2)
Det er umulig å dekke alle tenkelige situasjoner du kan stilles overfor ved bruk av motorsag. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekstert før du fortsetter. Ikke nøl med å kontakte din forhandler eller oss dersom du har spørsmål vedørende bruk av motorsag. Vi står gjerne til tjeneste og gir deg råd som hjelper deg å bruke din motorsag på en bedre og sikrere måte. Ta gjerne opplæring i bruk av motorsag. Din forhandler, skogpleieskole eller ditt bibliotek kan opplyse deg om hvilket opplæringsmateriell og hvilke kurs som er tilgjengelige. Det pågår et løpende arbeid med å forbedre design og teknikk - forbedringer som øker din sikkerhet og efefktivitet. Besøk din forhandler jevnlig for å se hvilken nytte du kan ha av de nyhetene som lanseres.
Personlig verneutstyr
ADVARSEL! De fleste motorsagsulykker inntreffer när sagkjedet treffer brukeren. Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.
• Godkjent vernehjelm
• Hørselsvern
- Vernebriller eller visir
- Støvler med sagvern, ståltupp og sklisikker såle
- Førstehjelpsutstyr må alltid finnes for hånden.
- Brannslokkingsapparat og spade
Klærne bør ellers være ettersittende uten å begrense bevegelsesfriheten.
VIGTIG! Det kan kome gnister fra lyddemperen, sverdet og kjedet eller annen kilde. Ha alltid verktøy for brannslokking for hånden i tilfelle du skulle trenge det. På den måten hjelper du til å forhindre skogbrann.
Maskinens sikkerhetsutstyr
I dette avsnittet forklares hva maskinens sikkerhetsdetaljer er, samt deres funksjon. For kontroll og vedlikehold, se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Se anvisninger under overskriften Hva er hva? for å se hvor disse detaljene er plassert på din maskin.
Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.
ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Sikkerhetsutstyret skal kontrolleres og vedlikeholdes. Se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.
Kjedebrems med kastbeskyttelse
Din motorsag er utstyrt med kjedebrems som er konstruert slik at den stanser sagkjedet ved kast. En kjedebrems reduserer faren for ulykker, men det er bare du som bruker som kan hindre at de oppstår. (3)
Vær forsiktig ved bruk og påse at sverdets kastrisikosektor aldri kommer i berøring med noe. (4)
- Kjedebremsen (A) aktiveres enten manuelt (via vendtrehånden) eller med treghetsfunksjonen. (39)
- Aktivering skjer när kastbeskyttelsen (B) føres fremover eller høyrehåndsbremsen (E) føres fremover/oppover. (5)
- Denne bevegelsen aktiverer en fjærspent mekanisme som spenner bremsebåndet (C) rundt motorens kjededriftssystem (D) (koplingstrommelen). (6)
- Kastbeskyttelsen er ikke bare konstruert for å aktivere kjedebremsen. En annen meget viktig funksjon er at den reduserer faren for at venstrehånden skal treffe sagkjedet hvis man mister taket rundt det fremste håndtaket.
- Kjedebremsen skal alltid være på når motorsagen startes for å hindre kejdet i å rotere. (45)
- Bruk kjedebrems som 'parkeringsbrems' ved start samt ved kortere fortlytting for å hindre ulykker der bruker eller omgivelser ufrivillig kan komme i kontakt med sagkjedet i bevegelse. Ikke la motorsagen være slått på med kjedebremsen aktivert i lang tid. Motorsage kan bli svært varm.
- Kjedebremsen frikoples ved at kastvernet merket "PULL BACK TO RESET" føres bakover mot det fremre håndtaket.
- Om kjedebremsen aktiveres manuelt eller via treghetsfunksjonen styres av hvor voldsomt kastet er, og av motorsagen posisjon i forhold til det som kastrisikosektoren på sverdet har kommet i kontakt med.
Ved voldsomme kast og når sverdets kastrisikosektor befinner seg så langt borte fra brukeren som mulig, er kjedebremsen konstruert slik at den aktiveres av kjedebremsens motvekt (treghet) i kastretningen. (7) Ved mindre voldsomme kast eller i arbeidssituasjoner hvor kastrisikosektoren befinner seg nær brukeren, aktiveres kjedebremsen manuelt med venstre hånd.
- Ved felling er venstrehänden i en stilling som umuliggjør aktivering av kjedebremsen. Ved denne typen grep, dvs. när venstre hånd er plassert slik at
den ikke kan utløse kastbeskyttelsen, kan kjedebremsen bare aktiveres via treghetsfunksjonen. (8)
Vil min hånd alltid aktivere kjedebresmen ved kast?
Nei. Det kreves en viss kraft for å føre kastbeskyttelsen forover. Hvis hånden din bare streifer lett borti kastbeskyttelsen eller glir over den, kan det hende at kraften ikke er tilstrekkelig sterk til å utløse kjedebremsen. Du skal også ha et fast grep om motorsagens håndtak når du arbeider. Hvis du gjør det og får et kast, slipper du kanskje taket i det fremre håndtaket og aktiverer ikke kjedebremsen, eller så aktiveres kjedebremsen først når sagen har rukket å svinge et godt stykke rundt. I en slik situasjon kan det hende at kjedebremsen ikke rekker å stanse kjedet før det treffer deg.
Det forekommer også visse arbeidsstillinger som gjør at hånden din ikke kan nå kastbeskyttelsen for å aktivere kjedebremsen, f.eks. når sagen holdes i fellingsstilling.
Vil treghetsaktivering av kjedebremsen alltid skjer hvis det inntreffer et kast?
Nei. For det første må bremsen din fungere. Det er lett å teste bremsen, se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Vi anbefaler at du gjør dette før du påbegynner hver arbeidsøkt. For det andre må kastet være tilstrekkelig kraftig for å aktivere kjedebremsen. Hvis kjedebremsen hadde vært for følsom, ville den aktiveres stadig vekk, og det ville være tungvint.
Vil kjedebremsen alltid beskytte meg mot skader hvis et kast inntreffer?
Nei. For det første må bremsen din fungere for å gi den tiltenkte beskyttelsen. For det andre må den aktiveres som beskrevet over for å stanse sagkjedet ved et kast. For det tredje kan kjedebremsen aktiveres, men hvis sverdet er for nær deg, kan det hende at bremsen ikke rekker å bremse og stanse kjedet før motorsagen treffer deg.
Det er bare du selv og en korrekt arbeidsteknikk som kan eliminere kast og dets farer.
Gassregulatorsperre
Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikoples gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin opprinnelige posisjon. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang. (9)
Kjedefanger
Kjedefangeren er konstruert for å fange opp et avhoppet eller avslitt kjede. Dette unngås i de fleste tilfeller ved korrekt kjedespenning (se anvisninger under overskriften Montering) og korrekt vedlikehold og service på sverd og kjede (se anvisninger under overskriften Generelle arbeidsinstruksjoner). (10)
Høyrehåndsvern
Høyrehåndsvernet skal beskytte hånden hvis kjedet hopper av eller ryker, og sørge for at greiner og kvister ikke påvirker grepet rundt det bakerste håndtaket. (11)
Avvibreringssystem
Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.
Maskinens avvibreringssystem reduserer overføringen av vibrasjoner mellom motorenhet/skjæreutstyr og maskinens håndtak. Motorsagkroppen, inklusive skjæreutstyr, er opphengt i håndtaksdelen med såkalte avvibreringselementer.
Saging i harde treslag (de fleste løvtrær) gir mer vibrasjoner enn saging i myke treslag (de fleste bartrær). Saging med uskarpt eller feil skjæreutstyr (feil type eller feil filt), øker vibrasjonsnivået.
ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingerer, hender eller håndledd. Disse symptomene kan øke ved lave temperaturer.
Stoppbryter
Stoppbryteren skal brukes for å slå av motoren. (12)
Lyddemper
Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.
ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!
I områder med varmt og tørt klima kan faren for brann være stor. Det forekommer at disse områdene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal være utstyrt med godkjent gnistfangernett. (13)
Ved montering av nett, pass på at nettet monteres i riktig posisjon. Bruk kombinøkkelen til å montere eller fjerne nettet ved behov.
OBS! Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/eller gasser.
ADVARSEL! Bruk aldri en motorsag uten eller med defekt lyddemper. En defekt lyddemper kan øke lydnivået og brannfaren betraktelig. Ha verktøy for brannslokking tilgjengelig. Bruk aldri en motorsag uten eller med defekt gnistfangernett dersom gnistfangernett er påbudt i ditt arbeidsområde.
Skjæreutstyr
Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjæreutstyr:
- Gjør maskinen mindre utsatt for kast.
- Reduserer forekomsten av sagkjedeavhopp og sagkjedebrudd.
• Gir optimal skjæreytelse. - ∅ker skjæreutstyrets levetid.
- Unngår økning av vibrasjonsnivåer.
Grunnregler
- Bruk bare det skjæreutstyret vi anbefaler! Se anvisninger under overskriften Tekniske data.
- Hold sagkjedets tenner godt og korrekt filt! Følg våre instruksjoner og bruk anbefalt filmal. Et sagkjede som er slipt feil eller skadet øker risikoen for ulykker.
- Hold korrekt understilling! Følg våre instruksjoner og bruk anbefalt understillingsmal. For stor understilling øker risikoen for kast.
- Hold sagkjedet stramt! Et kjede som er for slakt øker risikoen for sagkjedeavhopp og gir større slitasje på sverd, sagkjede og sagkjedets drivhjul.
- Sørg for god smøring og korrekt vedlikehold av skjæreutstyret! Utilstrekkelig smøring av sagkjedet øker risikoen for sagkjedebrudd og øker slitasjen på sverd, sagkjede og sagkjedets drivhjul.
Kastreduserende skjæreutstyr
ADVARSEL! Feil skjæreutstyr eller feil sverd/sagkjedekombinasjon øker risikoen for kast! Bruk bare de sverd/sagkjedekombinasjonene vi anbefaler, og følg instruksjonene for filing. Se anvisninger under overskriften Tekniske data.
Kast kan bare unngås ved at du som bruker sørger for at sverdets kastrisikosektor aldri kommer i kontakt med en gjenstand.
Ved å bruke skjæreutstyr med "innebygd" kastreduksjon og å file og vedlikeholde sagkjedet korrekt, kan effekten av et kast reduseres.
Sverd
Jo mindre neseradius, desto lavere risiko for kast.
Sagkjede
Et sagkjede er oppbygd av et antall ulike lenker som leveres både i standard- og kastredusert utførelse.
VIGTIG! Ingen sagkjeder eliminerer risikoen for kast.
ADVARSEL! Enhver kontakt med en roterende sagkjede kan forårsake svært alvorlige skader.
Noen uttrykk som spesifiserer sverd og sagkjede
For å opprettholde alle sikkerhetsdetaljer på skjæreutstyret, bør du erstatte slitte og skadde sverd-/ kjedekombinasjoner med et sverd og et kjede som Husqvarna anbefaler. Se anvisninger under overskriften Tekniske data for informasjon om hvilke sverd-/ kjedekombinasjoner vi anbefaler.
Sverd
• Lengde (tommer/cm)
- Antall tenner i nesehjulet (T).
- Sagkjededeling (=pitch) (tommer). Sverdets nesehjul og motorsagens kjededrivhjul må være tilpasset til avstanden mellom drivlenkene. (14)
- Antall drivlenker (stk). Hver sverdlengde gir, i kombinasjon med sagkjededeling og antall tenner i nesehjulet, et bestemt antall drivlenker.
- Sverdsporbredde (tommer/mm). Sverdsporets bredde må være tilpasset til bredden på sagkjedets drivlenke.
- Sagkjedehull og hull for kjedestrammertapp. Sverdet må være tilpasset motorsagens konstruksjon. (15)
Sagkjede
- Sagkjededeling (=pitch) (tommer) (14)
• Drivlenkebredde (mm/tommer) (16)
• Drivlenkeantall (stk.) (17)
Filing og justering av understilling for sagkjede
Generelt angående filing av skjærtenner
- Sag aldri med sløvt sagkjede. Et tegn på at sagkjedet er sløvt er at du må presse skjæreutstyret gjennom treet og at tresponene er meget små. Et meget sløvt sagkjede gir ikke trespon i hele tatt. Det gir bare sagflis.
- Et godt skjerpet sagkjede eter seg gjennom treet selv og gir trespon som er store og lange.
- Den sagende delen av et sagkjede kalles tannlenke og består av en skjærtann (A) og en rytter (B). Høydeavstanden mellom disse avgjør skjæredybden. (18)
Ved filing av skjærtenner er det fire mål som må tas hensyn til.
1 Fiilingsvinkel (19)
2 Støtvinkel (20)
3 Filstilling (21)
GENERELLE SIKKERHETSINSTRUKSJONER
4 Rundfildiameter
Det er meget vanskelig å file sagkjedet korrekt uten hjelpemiddel. Derfor anbefaler vi at du bruker vår filmal. Den sikrer at sagkjedet files med optimal kastreduksjon og skjærekapasitet. (22)
Se anvisninger under oevrskriften Tekniske data angående hvilke data som gjelder ved filing av din motorsags sagkjede.
ADVARSEL! Avvik fra filingsinstruksjonen gir en betydelig større fare for kast.
Filing av skjærtenner
Til filing av skjærtenner trengs en rundfil og en filmal. Se anvisninger under overskriften Tekniske data angående hvilken rundfildiameter og hvilken filmal som anbefales til sagkjedet på din motorsag.
- Kontroller at sagkjedet er stramt. For dårlig stramming gjør sagkjedet ustabilt i sideretningen, noe som gjør det vanskelig å file korrekt.
- Fil alltid fra skjærtannens innside og utover. Løft filen når den føres tilbake. Fil alle tennene på den ene siden først, deretter snus motorsagen og tennene på den andre siden files.
- Fil slik at alle tennene blir like lange. Når det bare gjenstår 4 mm (5/32) av skjærtennenes lengde, er sagkjedet utslitt og må kastes. (23)
Generelt angående justering av understilling
- Ved filing av skjærtennene reduseres understillingen (=skjæredybden). For å beholde maksimal skjærekapasitet må rytteren senkes til anbefalt nivå. Se anvisninger under overskriften Tekniske data angående hvor stor understillingen skal være på ditt din motorsags sagkjede. (24)
ADVARSEL! For stor understilling øker sagkjedets risiko for kast!
Justering av understilling
- Når understillingen justeres, må skjærtennene være nyfilt. Vi anbefaler at understillingen justeres hver tredje gang sagkjedet files. OBS! Denne anbefalingen forutsetter at skjærtennenes lengde ikke er filt unormalt langt ned.
- Til justering av understillingen trengs en flatfil og en understillingsmal. Vi anbefaler at du bruker vår filmal for understilling for å få riktig understillingsmål og riktig vinkel på rytteren.
- Legg filmalen over sagkjedet. Informasjon om bruk av filmalen er å finne på emballasjen. Bruk flatfilen for å file vekk overskuddet på den overskytende delen av
Stramming av sagkjedet
ADVARSEL! Et for slakt sagkjede kan føre til at kjedet hopper av, noe som kan forårsake alvorlig, til og med livstruende skade.
Jo mer du bruker et sagkjede, jo lengre blir det. Det er viktig at skjæreutstyret justeres etter denne forandringen.
Strammingen av sagkjedet skal kontrolleres hver gang du fyller bensin. OBS! Et nytt sagkjede trenger en innkjøringsperiode der man kontrollerer sagkjedestrammingen oftere.
Generelt skal sagkjedet strammes så hardt som mulig, men ikke hardere enn at det lett kan dras rundt for hånd. (26)
- Løs ut knotten ved å folde den ut. (30)
- Drei knotten mot urviseren for å løsne stangdekselet. (31)
- Juster kjedestrammingen ved å dreie hjulet ned (+) for økt stramming og opp (-) for å slippe opp strammingen. (32)
- Trekk til stangkoplingen ved å dreie knotten med urviseren. (33)
- Fold inn knotten igjen for å låse strammingen. (34)
Smøring av skjæreutstyret
ADVARSEL! For dårlig smøring av skjæreutstyret kan resultere i sagkjedebrudd som kan medføre alvorlig, til og med livstruende skade.
Sagkjedeolje
Som motorsagsprodusent har vi utviklet en optimal sagkjedeolje som gjennom sin vegetabilske base dessuten er biologisk nedbrytbar. Vi anbefaler deg å bruke vår olje for å maksimere både sagkjedets og miljøets levetid. Dersom vår sagkjedeolje ikke er tilgjengelig, anbefales vanlig sagkjedeolje.
Bruk aldri spillolje! Den er skadelig både for deg, maskinen og miljøet.
VIGTIG! Ved bruk av vegetabilsk sagkjedeolje, demonter og rengjør sverdspor og sagkjede før lengre tids oppbevaring. Ellers er det fare for at sagkjedeoljen oksiderer, hvilket medfører at sagkjedet blir stivt og sverdets nesehjul setter seg fast.
Päfylling av sagkjedeolje
- Alle motorsagsmodellene våre har automatisk smøring av sagkjedet. En del av modellene kan også fås med justerbar oljetilførsel.
- Sagkjedeoljetanken og bensintanken er dimensjonert slik at bensinen skal ta slutt før sagkjedeoljen tar slutt.
Denne sikkerhetsfunksjonen forutsetter imidlertid at man bruker korrekt sagkjedeolje (en olje som er for tynn og lettflytende tømmer oljetanken før bensinen tar slutt), at man følger vår anbefalte forgasserinnstilling (en for "mager" innstilling gjør at bensinen holder lenger enn kjedeoljen) og at man følger våre anbefalinger når det gjelder skjæreutstyr (et sverd som er for langt krever mer kjedeolje).
Kontroll av sagkjedesmøring
- Kontroller sagkjedesmøringen hver gang du fyller brennstoff.
Rett sverdspissen mot noe fast og lyst i en avstand på ca 20 cm (8 tum). Etter 1 minutts kjøring på 3/4 gass skal det vises en tydelig oljestripe på den lyse flaten.
Hvis sagkjedesmøringen ikke fungerer:
- Kontroller at sverdets sagkjedeoljekanal er åpen. Rengjør ved behov. (35)
- Kontroller at sverdsporet er rent. Rengjør ved behov. (36)
- Kontroller at sverdets nesehjul går lett og at nesehjulets smørehull er åpent. Rengjør og smør ved behov. (37)
Hvis sagkjedesmøringen ikke fungerer etter gjennomgang av de kontrollene og tiltakene som er nevnt ovenfor, må du oppsøke serviceverksted.
Kjededrivhjul
Koplingstrommelen er utstyrt med et av følgende kjededrivhjul:
A Spur-drivhjul (kjededrivhjulet loddet fast på trommelen)
B Rim-drivhjul (utskiftbart) (38)
Kontroller slitasjenivået på kjededrivhjulet regelmessig. Skift det hvis det er unormalt slitt. Kjededrivhjul skal skiftes hver gang sagkjedet skiftes.
Begge typer kjededrivhjul har et nålelager ved utgående aksel som må smøres regelmessig (1 gang ukentlig).
OBS! Bruk lagerfett av god kvalitet eller motorolje.
Se anvisninger under overskriften Vedlikehold, Smøring av nålelager
Kontroll av slitasje på skjæreutstyret
- Synlige sprekker i nagler og lenker.
- Om sagkjedet er stivt.
- Om nagler og lenker er unormalt kraftig slitt.
Skift sagkjedet hvis det oppviser ett eller flere av ovennevnte punkter.
Vi anbefaler at det brukes et nytt sagkjede som mål på hvor slitt det sagkjedet du nå bruker er.
Når det gjenstår bare 4 mm av lengden på skjærtannen, er sagkjedet utslitt og må kastes.
Sverd
Kontroller regelmessig:
- Om det har dannet seg grader på utsidene av sverdbommene. Fil bort ved behov.
- Om sverdsporet er unormalt slitt. Skift sverd ved behov.
- Om sverdnesen er unormalt eller ujevnt slitt. Hvis det har dannet seg en "grop" der sverdnesens radius slutter på sverdets underside, har du kjørt med for slakt sagkjede.
- For maksimal levetid bør sverdet snus regelmessig.
ADVARSEL! De fleste motorsagsulykker inntreffer när sagkjedet treffer brukeren.
Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert for. Se anvisninger under overskriftene Personlig verneutstyr, Kastforebyggende tiltak, Skjæreutstyr og Generelle arbeidsinstruksjoner.
Unngå situasjoner der det er risiko for kast. Se anvisninger under overskriften Maskinens sikkerhetsutstyr.
Bruk anbefalt skjæreutstyr og kontroller at det er i god stand. Se anvisninger under overskriften Generelle arbeidsinstruksjoner.
Kontroller at motorsagens sikkerhetsutstyr fungerer. Se anvisninger under Generelle arbeidsinstruksjoner og Generelle sikkerhetsinstruksjoner.
Montering av sverd og kjede
ADVARSEL! Bruk hansker ved all håndtering av kjedet.
- Kontroller at kjedebremsen ikke er i utløst stilling ved å føre kjedebremsens kastbeskyttelse mot den fremre håndtaksbøylen. (40)
- Løsne kjedestrammerhjulet og ta av koplingsdekselet (kjedebremsen). Ta av transportbeskyttelsen. (41)
- Monter sverdet over sverdboltene. Plasser sverdet i bakerste stilling. Legg kjedet over drivhjulet og i sverdsporet. Begynn på oversiden av sverdet. (42)
- Kontroller at eggen på tannlenkene er vendt forover på oversiden av sverdet.
- Monter koplingsdekselet og lokaliser kjedestrammertappen i hullet i sverdet. Kontroller at kjedets drivlenker passer på drivhjulet og at kjedet ligger riktig i sverdsporet.
- Stram kjedet ved å dreie hjulet ned (+). Kjedet skal strammes til det ikke henger ned fra undersiden av stangen. (32)
- Kjedet er riktig strammet när det ikke henger ned fra undersiden av stangen, men fortsatt kan dreies lett for hånd. Hold opp spissen av stangen og trekk til stangkoplingen ved å dreie knotten med urviseren. (33)
- På et nytt kjede må kjedespenningen kontrolleres ofte til kjedet er kjørt inn. Kontroller kjedespenningen regelmessig. Riktig kjede betyr god skjærekapasitet og lang levetid. (43)
Montering av barkstøtte
For montering av barkstøtte, kontakt ditt serviceverksted. (44)
BRENNSTOFFHÅNDTERING
Brennstoff
Bemerk! Maskinen er utstyrt med totaktsmotor og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.
ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.
Bensin
- Bruk blyfri eller blyholdig kvalitetsbensin.
- Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren på bensin med lavere oktantall enn 90, kan det medføre banking. Dette medfører økt motortemperatur og økt lagerbelastning, som kan resultere i alvorlige motorhavarier.
- Ved arbeid med kontinuerlig høye turtall (f.eks. kvisting), anbefales høyere oktantall.
Miljøbensin
HUSQVARNA anbefaler bruk av miljøtilpasset bensin (såkalt alkylatbensin), enten Aspen forhåndsblandet totaktsbensin eller miljøbensin for firetaktsmotorer blandet med totaktsolje totaktsolje som beskrevet under. Vær klar over at det kan kreves forgasserjustering ved bytte av bensintype (se anvisninger under overskriften Forgasser).
Etanoldrivstoff
HUSQVARNA anbefaler å bruke kommersielt tilgjengelig drivstoff med et etanolinnhold på maksimalt 10 %.
Innkjøring
Kjøring på altfor høyt turtall i lengre perioder skal unngås de første 10 timene.
Totaktsolje
- For beste resultat og yteevne, bruk HUSQVARNA totakts motorolje som er lagd spesielt for våre luftkjølte totaktsmotorer.
- Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil (med betegnelsen TCW).
- Bruk aldri olje beregnet på firetaktsmotorer.
- Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.
Blandingsforhold
1:50 (2 %) med HUSQVARNA totaktsolje. 1:33 (3 %) med andre oljer lags for luftkjølte totaktsmotorer klassifisert for JASO FB/ISO EGB.
| Bensin, liter Totaktsolje, liter | ||
| 2% (1:50) 3% (1:33) | ||
| 5 0,10 0,15 | ||
| 10 0,20 0,30 | ||
| 15 0,30 0,45 | ||
| 20 0,40 0,60 | ||
Blanding
- Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin.
- Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen.
- Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.
- Bland ikke drivstoff for mer enn maks. 1 måneds behov.
- Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.
Kjedeolje
- Til smøring anbefaler en spesiell olje (kjedesmøreolje) med god hefteevne. (48)
- Bruk aldri spillolje. Dette medfører skader på oljepumpe, sverd og kjede.
- Det er viktig å bruke riktig oljetype i forhold til lufttemperaturen (riktig viskositet).
- Lufttemperaturer under 0°C gjør en del oljer tregtflytende. Dette kan medføre overbelastning av oljepumpen, med skader på pumpens deler som følge.
- Kontakt serviceverkstedet ved valg av kjedesmøreolje.
BRENNSTOFFHÅNDTERING
Fylling av brennstoff
Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet.
Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.
Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.
Trekk tanklokket godt til etter bruk.
Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes.
Tørk rent rundt tanklokket. Rengjør brennstoff- og kjedeoljetanken regelmessig. Brennstofffilteret skal skiftes minst en gang årlig. Forurensninger i tankene fører til driftsforstyrrelser. Påse at brennstoffet er godt blandet ved å riste beholderen før tanken fylles. Volumet på kjedeolje- og brennstofftank er vel avpasset til hverandre. Fyll derfor alltid begge tankene samtidig. (48)
ADVARSEL! Brennstoff og brennstoffdamp er meget brannfarlig. Vær forsiktig ved håndtering av brennstoff og kjedeolje. Husk brann-, eksplosjons- og innåndingsfare.
Fjern drivstofflokket og kjedeoljelokket
- Trykk ned den mønstrede delen av vippespaken og løft til loddrett stilling. (49)
- Løsne lokket ved å dreie det mot urviseren. (50)
• Fjern lokket (51)
Montere drivstofflokket og kjedeoljelokket
- Sett inn lokket med vippespaken i loddrett stilling. (52)
- Trekk til lokket ved å dreie det med urviseren. (53)
• Trykk ned vippespaken igjen. (54)
VIGTIG! Lokk som er skadet må alltid skiftes.
Brennstoffsikkerhet
- Fyll aldri brennstoff på maskinen när motoren er i drift.
- Sørg for god ventilasjon ved tanking og blanding av brennstoff (bensin og totaktsolje).
- Flytt maskinen minst 3 m fra tankingsstedet før du starter den.
- Start aldri maskinen:
1 Hvis du har sølt brennstoff eller kjedeolje på maskinen. Tørk av maskinen og la bensinrestene fordampe.
2 Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.
Transport og oppbevaring
- Oppbevar motorsagen og brennstoffet slik at eventuelle lekkasjer og damper ikke står i fare for å komme i kontakt med gnister eller åpen ild. For eksempel el.motorsager, el.motorer, el.kontakter/ strømbrytere, varmekjeler eller lignende.
- Brennstoff skal alltid oppbevares i beholdere som er spesielt beregnet og godkjent for dette.
- Ved lengre tids oppbevaring og transport av motorsag må brennstoff- og sagkjedeoljetanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflådig brennstoff og sagkjedeolje.
- Skjæreutstyrets transportbeskyttelse slaø aøotid være montert under transport eller oppbevaring av maskinen for å unngå kontakt med det skarpe kjedet i vanvare. Selv et kjede som ikke beveger seg kan forårsake alvorlige skader åp brukeren eller andre som kommer til kjedet.
- Fjern tennplugghetten fra tennpluggen. Aktiver kjedebremsen.
• Sikre maskinen under transport.
Langtids oppbevaring
Tøm bensin- og oljetankene på et godt ventilert sted. Oppbevar bensinen i godkjente kanner på et sikkert sted. Monter sverdbeskyttelsen. Rengjør maskinen. Se anvisninger under overskriften Vedlikeholdsskjema.
Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.
Start og stopp
ADVARSEL! Før start må man legge merke til følgende:
Kjedebremsen skal alltid være på når motorsagen startes for å redusere risikoen for kontakt med det roterende kjedet ved start.
Ikke start motorsagen uten at sverd, sagkjede og samtlige deksler er montert. Ellers kan koplingen løsne og forårsake personskade.
Plasser maskinen på et fast underlag. Sørg for at du står stødig og at kjedet ikke kan hekte seg opp i noe.
Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.
Surr aldri startlinen rundt hånden.
Start
Kjedebremsen skal være satt på når motorsagen startes. Aktiver bremsen ved å føre kastbeskyttelsen forover. (55)
Kald motor
Startposisjon, 1: Sett start/stopp-kontakten i chokestilling ved å dra den røde spaken ut og opp. (56)
Brennstoffpumpe (2): Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff fyller blæren (minst 6 ganger). Blæren behøver ikke å fylles helt. (56)
Grip det fremre håndtaket med venstre hånd. Sett høyre fot på underdelen av det bakre håndtaket, og press motorsagen mot bakken. (57)
Trekk i starchåndtaket, 3: Trekk i startsnoren med høyre hånd, og trekk startsnoren langsom ut til du merker motstand (starthakene griper inn) og trekk deretter raskt og bestemt til motoren starter.
Trykk ned den røde chokeregulatoren, 4: Så snart motoren tenner, noe som kan høres som en "puff"-lyd, trykker du ned den røde chokehendelen.
Trekk i starchåndtaket (5): Fortsett å dra bestemt i startsnoren til motoren starter.
Varm motor
Startposisjon, 1: Riktig choke/startgass-stilling for varmstart oppnås ved først å bevege chokehendelen ved å trekke den røde hendelen ut og opp. (56)
Brennstoffpumpe (2): Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff fyller blæren (minst 6 ganger). Blæren behøver ikke å fylles helt. (56)
Trykk ned den røde chokeregulatoren, 3: Dette kobler ut choken, som ikke er nødvendig når motorsagen startes med varm motor. Bevegelsen av start/stopp-bryteren kobler imidlertid inn høy tomgang, slik at det blir lettere å varmstarte motoren.
Trekk i starchåndtaket, 4: Grip det fremre håndtaket med venstre hånd. Sett høyre fot på underdelen av det bakre håndtaket, og press motorsagen mot bakken. (57)
Trekk i startsnoren med høyre hånd, og trekk startsnoren langsomt ut til du merker motstand (starthakene griper inn) og trekk deretter raskt og bestemt til motoren starter.
Fordi kjedebremsen fremdeles er innkoplet må motorens turtall ned til tomgang så raskt som mulig, noe som oppnås ved å kople ut gassperren. Utkopling skjer ved å gi lett gass med gasstriggeren. På denne måten unngår du unødig slitasje på kopling, koplingstrommel og bremsebånd. La maskinen gå på tomgang noen sekunder før man gir full gass.
På sagens bakkant (A) er det en forenklet startpåminnelse med bilder som beskriver respektive steg. (57)
OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.
Bemerk! Still kjedebremsen tilbake ved å føre kastbeskyttelsen mot håndtaksbøylen. Dermed er motorsagen klar til bruk.
ADVARSEL! Langvarig innånding av motorens avgasser, kjedeoljetåke og støv fra sagspon kan utgjøre en helsefare.
- Start aldri motorsagen uten at sverd, sagkjede og samtlige deksler er korrekt montert. Se anvisninger under overskriften Montering Uten sverd og kjede montert på motorsagen kan koplingen løsne og forårsake alvorlige skader.
- Kjedebremsen skal alltid være på när motorsagen startes. Se anvisninger under overskriften Start og stopp. Motorsagen må aldri fallstartes. Denne metoden er svært farlig, ettersom det er lett å miste kontrollen over motorsagen. (55)
- Start aldri maskinen innendørs. Vær bevisst på faren ved innånding av motorens avgasser.
- Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr.
- Hold alltid motorsagen med begge hender. Hold høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Alle brukere, både høyre- og venstrehendte, skal bruke dette grepet. Hold et fast grep slik at tomlene og fingrene lukker om motorsagens håndtak.
Stopp
Motoern stanses ved at start/stopp-hendelen trykkes ned. (59)
OBS! Start/Stopp-kontakten går automatisk tilbake til kjørestilling. For å unngå ufrivillig start, må tennplugghetten derfor alltid fjernes fra tennpluggen när maskinen ikke er under tilsyn. (60)
Før hver gangs bruk: (61)
1 Kontroller at kjedebremsen fungerer ordentlig og er uskadd.
2 Kontroller at bakre høyrehåndsvern ikke er skadd.
3 Kontroller at gassregulatorsperren fungerer ordentlig og er uskadd.
4 Kontroller at stoppebryteren fungerer ordentlig og er uskadd.
5 Kontroller at samtlige håndtak er frie for olje.
6 Kontroller at avvibreringssystemet fungerer og er uskadd.
7 Kontroller at lyddemperen sitter fast og er uskadd.
8 Kontroller at motorsagens samtlige detaljer er trukket til og at de ikke er skadd eller mangler.
9 Kontroller at kjedefangeren sitter på plass og er uskadd.
10 Kontroller kjedestrammingen.
Generelle arbeidsinstruksjoner
VIGTIG!
Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med motorsag. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din motorsagforhandler, ditt serviceverksted eller en erfaren motorsagbruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til!
Før bruk av motorsagen må du forstå hva kast innebærer og hvordan de kan unngås. Se anvisninger under overskriften Kastforebyggende tiltak.
Før bruk av motorsagen må du forstå forskjellen på å sage med sverdets underside og overside. Se anvisninger under overskriften Kastforebyggende tiltak og Maskinens sikkerhetsutstyr.
Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
Grunnleggende sikkerhetsregler
- For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen.
- For å hindre at de ovennevnte risikerer å komme i kontakt med sagkjedet eller treffes av et fallende tre og bli skadet.
OBS! Følg de ovennevnte punktene, men bruk aldri en motorsag uten mulighet til å kunne påkalle hjelp ved en ulykke.
2 Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag, påvirkning av treets fallretning osv.
3 Vær ytterst forsiktig ved avsaging av smågreiner og unngå å sage i busker (= mange smågreiner samtidig). Smågreiner kan etter avsaging feste seg i sagkjedet, slynges mot deg og forårsake alvorlig personskade.
4 Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.
5 Vær ytterst forsiktig ved saging i trær som står i spenn. Et spent tre kan både før og etter gjennomsaging sprette tilbake til normalstilling. Feil plassering av deg og sagskåret kan føre til at treet treffer deg eller maskinen slik at du mister kontrollen. I begge tilfeller kan det medføre alvorlig personskade.
6 Ved flytting skal sagkjedet låses med kjedebremsen og motoren slås av. Bær motorsagen med sverd og sagkjede bakover. Ved lengre forflyttinger og transport skal sverdbeskyttelsen brukes.
7 Når du setter motorsagen ned på bakken, lås sagkjedet med kjedebremsen og sørg for å ha tilsyn med maskinen. Ved lengre tids "parkering" skal motoren slås av.
ADVARSEL! Noen ganger kan fliser sette seg fast i clutchdekselet og føre til at kjedet setter seg fast. Stans alltid maskinen ved rengjøring.
Grunnregler
1 Ved å forstå hva kast innebærer og hvordan det oppstår, kan du redusere eller eliminere overraskelsesmomentet. Overraskelser øker ulykkesrisikoen. De fleste kast er små, men en del er lynraske og meget voldsomme.
2 Hold alltid motorsagen i et stødig grep med høyre hånd på det bakerste håndtaket og venstre hånd på det fremste håndtaket. Tomler og fingrer skal omslutte håndtakene. Alle brukere, uansett om de er høyre- eller venstrehendte, skal bruke dette grepet. Med dette grepet kan du best redusere effekten av et kast og samtidig beholde kontrollen over motorsagen. Slipp ikke håndtakene! (62)
3 De fleste kastulykker inntreffer ved kvisting. Sørg for at du står stødig og at ingenting på bakken kan få deg til å snuble eller miste balansen.
Ha kontroll over arbeidsstykket. Hvis stykkene du sager er små og lette, kan de sette seg fast i sagkjedet og slynges mot deg. Selv om dette som sådan ikke behøver å være farlig, kan du bli overrasket og miste kontrollen over sagen. Sag aldri stablede stokker eller greiner uten å trekke dem fra hverandre først. Sag
bare én stokk eller ett stykke av gangen. Fjern de avsagde stykkene for å holde arbeidsområdet sikkert. (63)
4 Bruk aldri motorsagen over skulderhøyde og unngå å sage med sverdspissen. Bruk aldri motorsagen med etthåndsgrep! (64)
5 For å ha full kontroll over motorsagen, kreves det at du står stabilt. Arbeid aldri stående på en stige, oppe i et tre eller der du ikke har et stabilt underlag å stå på. (65)
6 Sag med høy kjedehastighet, dvs. på full gass.
7 Vær ytterst forsiktig når du sager med oversiden av sverdet, dvs. når du sager fra objektets underside. Dette kalles å sage med skyvende sagkjede. Sagkjedet skyver da motorsagen bakover mot brukeren. Hvis sagkjedet klemmes fast, kan motorsagen kastes bakover mot deg. (66)
8 Hvis brukeren ikke holder imot kreftene i motorsagen, er det fare for at motorsagen skyves så langt bakover at sverdets kastrisikosektor er den eneste kontakten med treet, noe som utløser et kast. (67)
Å sage med sverdets underside, dvs. å sage fra sagobjektets overside og ned, kalles å sage med dragende sagkjede. Da dras motorsagen mot treet, og motorsagkroppens forkant blir en naturlig støtte mot stammen. Saging med dragende sagkjede gir brukeren bedre kontroll over motorsagen og over hvor sverdets kastrisikosektor befinner seg. (68)
9 Følg file- og vedlikeholdsinstruksjonene for sverd og sagkjede. Ved skifte av sverd og sagkjede må det bare brukes kombinasjoner anbefalt av oss. Se avsnitt Skjæreutstyr og kapitlet Tekniske data.
Grunnleggende sageteknikk
- Bruk alltid full gass ved saging!
- Slipp motoren ned på tomgangsturtall etter hvert sagskår (lengre tids full gass uten at motoren belastes, dvs. uten den motstanden motoren får fra sagkjedet under saging, gir alvorlig motorskade).
- Å sage ovenfra = Å sage med "dragende" sagkjede.
- Å sage nedenfra = Å sage med "skyvende" sagkjede.
Saging med skyvende sagkjede innebærer økt kastrisiko. Se anvisninger under overskriften Kastforebyggende tiltak.
Betegnelser
Kapping = Generell betegnelse for gjennomsaging av tre. Kvisting = Kappe av greiner fra et felt tre.
Splintring = Når objektet du skal kappe brytes av før sagsnittet er fullført.
1 Skjæreutstyret må ikke klemmes fast i sagsnittet. (69)
2 Sageobjektet må ikke splintres. (70)
3 Sagkjedet må ikke treffe bakken eller andre gjenstander under og etter gjennomsagingen. (71)
4 Foreligger det risiko for kast? (4)
5 Kan terrenget og omgivelsenes utseende påvirke hvor stabilt og sikkert du kan gå og stå?
Det er to grunner til at sagkjedet klemmes fast eller at sagobjektet splintres: Hva slags støtte sagobjektet har før og etter kapping, og om sagobjektet står i spenn.
Disse uønskede situasjonene kan i de fleste tilfeller unngås ved at kappingen gjøres i to trinn, både fra over- og undersiden. Det gjelder å nøytralisere sagobjektets "vilje" til å klemme fast sagkjedet eller splintres.
VIGTIG! Hvis sagkjedet har klemt seg fast i sagsnittet: stans motoren! Forsøk ikke å rykke løs motorsagen. Hvis du gjør dette, kan du skade deg på sagkjedet når motorsagen plutselig løsner. Bruk hevarm for å få løs motorsagen.
Nedenfor følger en teoretisk gjennomgang av hvordan de vanligste situasjonene en motorsagsbruker kan komme ut for skal håndteres.
Kvisting
Ved kvisting av tykkere greiner følges samme prinsipp som ved kapping.
Vanskelige greiner kappes bit for bit. (72)
Kapping
ADVARSEL! Forsøk aldri å sage stokker när de er stablet eller när et par stokker ligger tett sammen. Slik fremgangsmåte øker drastisk risikoen for kast, som kan føre til alvorlig eller livstruende skade.
Fjern de kappede stykkene fra arbeidsområdet. Lar du dem bli værende i arbeidsområdet, øker du både risikoen for å få et kast i vanvare og risikoen for å miste balansen når du arbeider. (73)
Stokken ligger på bakken. Det er ingen fare for at sagkjedet skal klemmes fast eller at sagobjektet skal splintres. Det er imidlertid stor fare for at sagkjedet treffer bakken etter gjennomsaging. (74)
Sag ovenfra gjennom hele stokken. Vær forsiktig på slutten av sagsnittet for å unngå at sagkjedet treffer bakken. Behold full gass, men vær forberedt på hva som vil skje. (75)
Hvis det er mulig (= kan stokken roteres?) bør sagsnittet avsluttes 2/3 inn i stokken.
Roter stokken slik at den resterende 1/3 kan avsluttes ovenfra. (76)
ARBEIDSTEKNIKK
Stokken har støtte i den ene enden. Stor fare for splintring. (77)
Begynn med å sage nedenfra (ca 1/3 av stokkens diameter).
Avslutt ovenfra slik at sagskårene møtes. (78)
Stokken har støtte i begge ender. Stor fare for fastklemming av sagkjedet. (79)
Begynn med å sage ovenfra (ca 1/3 av stokkens diameter).
Avslutt nedenfra slik at sagskårene møtes. (80)
Trefellingsteknikk
VIGTIG! Det kreves mye erfaring for å felle et tre. En uerfaren motorsagsbruker skal ikke felle trær. Unngå all bruk du ikke føler deg kvalifisert til!
Sikkerhetsavstand
Sikkerhetsavstanden mellom treet som skal felles og nærmeste arbeidsplass skal være 2 1/2 trelengde. Påse at ingen befinner seg i denne "faresonen" før og under fellingen. (81)
Fallretning
Målsettingen ved felling av trær er å plassere treet på en slik måte at etterfølgende kvisting og kapping av stokken kan utføres i et mest mulig "enkelt" terreng. Man skal kunne gå og stå sikkert.
Etter å ha bestemt hvilken retning du vil at treet skal falle i, må du gjøre en vurdering av treets naturlige fallretning.
De faktorene som styrer dette er:
• Helling
- Krokethet
• Vindretning
• Konsentrasjon av greiner
- Eventuell snøtyngde
- Hindringer innen treets rekkevidde: f.eks. andre trær, kraftledninger, veier og bygninger.
- Se etter skader og råte i stammen, hvilket gjkør det mer trolig at treet ryker og begynner å falle før du forventer dette.
Etter denne vurderingen kan man bli nødt til å la treet falle i sin naturlige fallretning, fordi det er umulig eller for farlig å forsøke å plassere det i den retningen man i utgangspunktet hadde tenkt.
En annen meget viktig faktor som ikke påvirker fallretningen men din personlige sikkerhet, er å kontrollere at treet ikke har skadde eller "døde" greiner som kan brytes av og skade deg under fellingsarbeidet.
Det som først og fremst må unngås er at det fallende treet blir sittende fast i et annet. Å ta ned et fastfelt tre er meget farlig, og det innebærer meget stor ulykkesrisiko. Se anvisninger under overskriften Håndtering av mislykket felling. (82)
VIGTIG! I kritiske fellingsøyeblikk må hørselsvernet felles opp med en gang sagingen har opphørt slik at det er mulig å fange opp lyder og varselsignaler.
Underkvisting og retrettvei
Kvist stammen opp til skulderhøyde. Det er sikrest å arbeide ovenfra og ned og ha stammen mellom deg og motorsagen. (83)
Rensk opp i vegetasjonen rundt treet og legg merke til eventuelle hinder (steiner, greiner, groper osv), slik at du har en lett tilgjengelig rettrettvei når treet begynner å falle. Retrettveien bør ligge ca 135° på skrå bakover fra treets planlagte fallretning. (84)
1 Faresone
2 Retrettvei
3 Fallretning
Felling
ADVARSEL! Vi fraråder brukere som ikke er tilstrekkelig kvalifisert å felle et tre med en sverdlengde som er mindre enn stammens diameter!
Fellingen utføres med tre sagskår. Først sages styreskåret, som består av et overskjær og et underskjær, deretter avsluttes fellingen med hovedskåret. Ved korrekt plassering av disse kan man styre fallretningen meget nøyaktig.
Styreskår
Ved utsaging av styreskåret begynner man med overskjæret. Sikt etter sagens fellingsretningsmerke (1) mot et mål lengre fram i terrenget, der du vil at treet skal falle (2). Stå på høyre side av treet, bak sagen, ogh sag med 'dragende' sagkjede.
Sag deretter underskjæret slik at det slutter på nøyaktig samme sted som overskjæret. (85)
Dybden på styreskåret skal være 1/4 av stammens diameter og vinkelen mellom over- og underskjær minst 45°.
Stedet hvor de to skjærene møtes kalles styreskårlinje. Denne linjen skal ligge nøyaktig horisontalt og samtidig danne en rett vinkel (90°) mot valgt fallretning. (86)
Hovedskår
Hovedskåret sages fra den andre siden av treet og må ligge helt horisontalt. Stå på venstre side av treet og sag med dragende sagkjede.
Plasser hovedskåret ca. 3-5 cm (1,5-2 tommer) over styreskårets horisontalplan. (87)
Sett i barkstøtten (hvis en slik er montert) bak brytekanten. Sag med full gass og før sagkjedet/sverdet sakte inn i treet. Vær på vakt mot at treet beveger seg i motsatt retning av det som er valgt som fallretning. Sett i en fellekile eller et brytejern i hovedskåret så snart skjæredybden tillater det.
Hovedskåret skal avsluttes parallelt med styreskårlinjen slik at avstanden mellom dem er minst 1/10 av stammens diameter. Den delen av stammen som ikke er gjennomsagd, kalles brytekant.
Brytekanten fungerer som et hengsel som styrer retningen til det fallende treet. (88)
Hvis brytekanten er for liten eller gjennomsaget eller hvis styreskår og hovedskår er feil plassert, mister man all kontroll over treets fallretning. (89)
Når hovedskåret og styreskåret er ferdig, skal treet begynne å falle, enten av seg selv eller ved hjelp av fellekilen eller brytejernet. (90)
Vi anbefaler bruk av en sverdlengde som er større enn treets diameter, slik at hoved- og styreskår kan utføres med et såkalt "enkelt sagskår". Se anvisninger under overskriften Tekniske data ang. hvilke sverdlengder som anbefales for din motorsagsmodell.
Det finnes metoder for felling av trær med en stammediameter som er større enn sverdlengden. Disse medfører meget stor risiko for at sverdets kastrisikosektor kommer i kontakt med et objekt. (4)
Håndtering av mislykket felling
Nedtaking av et "fastfelt tre"
Forsøk aldri å sage ned det treet det andre treet har falt mot.
Arbeid aldri innenfor risikoområdet for hengende fastfelte trær. (91)
Den sikreste metoden er å bruke vinsj.
- Traktormontert
• Bærbar
Saging i trær og greiner som står i spenn
Forberedelser: Vurder hvilken retning spenningen går i og hvor den har sitt brytepunkt (dvs. det stedet hvor den ville brekke hvis den ble spent ytterligere). (92)
Avgjør hvordan du frigjør spenningen på sikreste måte og om du klarer å gjøre det. Ved ekstra kompliserte situasjoner er den eneste sikre metoden å avstå fra bruk av motorsag og bruke vinsj.
Generelt gjelder:
Plasser deg slik at du ikke risikerer å bli truffet av treet/greinen när spenningen blir frigjort. (93)
Lag ett eller flere sagskår på eller i nærheten av brytepunktet. Sag så dypt inn og med så mange sagsnitt som er nødvendig for at spenningen i treet/grenen skal bli frigjort slik at treet/grenen "brytes" av ved brytepunktet. (94)
Sag aldri helt gjennom et objekt som står i spenn!
Hvis du må sage gjennom treet/kvisten, lag to eller tre skjær mde 3 cm mellomrom og 3-5 cm dybde. (95)
Fortsett å sage dypere til treets/kvistens bending og spenning frigjøres. (96)
Sag treet/kvisten fra motsatt side etter at spenningen er frigjort.
ADVARSEL! Kast kan forekomme lynraskt og være plutselige og voldsomme, og kan kaste motorsag, sverd og sagkjede mot brukeren. Hvis sagkjedet er i bevegelse når og hvis det treffer brukeren, kan det oppstå meget alvorlige og til og med livstruende skader. Det er nødvendig å forstå hva som forårsaker kast og at de kan unngås ved forsiktighet og riktig arbeidsteknikk.
Hva er kast?
Kast er betegnelsen på en plutselig reaksjon der motorsag og sverd kastes fra et objekt som har kommet i kontakt med den øvre kvadranten av sverdspissen, den såkalte kastrisikosektoren. (67)
Kast skjer alltid i samme retning som sverdplanet. Det mest vanlige er at motorsag og sverd kastes opp- og bakover mot brukeren. Andre kastretninger kan imidlertid forekomme, avhengig av hvilken stilling motorsagen har i det øyeblikket sverdets kastrisikosektor kommer i kontakt med et objekt. (7)
Kast kan bare inntreffe när sverdets kastrisikosektor kommer i kontakt med et objekt. (4)
Kvisting
ADVARSEL! De fleste kastulykker inntreffer ved kvisting. Ikke bruk sverdets kastrisikosektor. Vær ytterst forsiktig og unngå at sverdspissen kommer i kontakt med stokken, andre greiner eller gjenstander. Vær ytterst forsiktig med greiner som står i spenn. De kan fjære tilbake mot deg og gjøre at du mister kontrollen, hvilket kan medføre skader.
Sørg for at du kan gå og stå sikkert! Arbeid fra venstre side av stammen. Arbeid så nær motorsagen som mulig for beste kontroll. Når det er mulig skal du la tyngden av sagen hvile på stammen.
Flytt deg bare når du har stammen mellom deg og motorsagen.
Se anvisninger under overskriften Generelle sageteknikk.
Generelt
Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.
Forgasserjustering
Ditt Husqvarna-produkt er konstruert og produsert ifølge spesifikasjoner som reduserer de skadelige avgassene.
Funksjon
- Via gassregulatoren styrer forgassen motorens turtall. I forgassenen blandes luft/brennstoff. Denne luft/brennstoffblandingen er justerbar. For å utnytte maskinens effekt maksimalt, må justeringen være korrekt.
- T-skruen regulerer gassregulatorens stilling på tomgang. Hvis T-skruen skrus med klokken, får man høyere tomgangsturtall, og skrus den mot klokken, får man lavere tomgangsturtall.
Grunninnstilling og innkjøring
Ved prøvekjøring på fabrikk grunninnstilles forgasseren. Finjustering må foretas av en fagkyndig person.
Anbefalt tomgangsturtall: Se kapitlet Tekniske data.
Finjustering av tomgang T
Tomgangen justeres med skruen merket T. Hvis justering er nødvendig, skrus tomgangsskruen T inn (med klokken) med motoren i gang til kjedet begynner å rotere. Åpne deretter (mot klokken) til kjedet står stille.
Tomgangsturtallet er korrekt innstilt når motoren arbeider jevnt i alle posisjoner med god margin til det turtallet hvor kjedet begynner å rotere.
En riktig justert forgasser innebærer at maskinen akselererer uten å nøle og at den putrer litt ved full gass. Videre må kjedet ikke rotere på tomgang. Et L-munnstykke som er for magert innstilt kan gi startvansker og dårlig akselerasjon. Et for magert innstilt H-munnstykke gir maskinen lavere effekt ("mindre krefter"), dårlig akselerasjon og/eller motorskade.
Kontroll, vedlikehold og service på motorsagens sikkerhetsutstyr
Bemerk! All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, anbefaler vi at du oppsøker ditt serviceverksted.
Kjedebrems med kastbeskyttelse
Rengjør kjedebrems og koplingstrommel for spon, kvae og smuss. Tilsmussing og slitasje påvirker bremsefunksjonen. (97)
Kontroll av kastbeskyttelse
Kontroller at kastbeskyttelsen er hel og uten synlige defekter, f.eks. materialsprekker.
Før kastbeskyttelsen fram og tilbake for å kontrollere at den går lett og at den er stabilt forankret ved leddet i koplingsdekselet.
Kontroll av treghetsfunksjonen
Hold motorsagen, med motoren slått av, over en stubbe eller over en annen stabil gjenstand. Slipp det fremste håndtaket og la motorsagen falle av egen tyngde, roterende rundt det bakre håndtaket, mot stubben. (98)
Når sverdspissen treffer stubben, skal bremsen løse ut. (99)
Kontroll av høyrehåndsbremsen
Kontroller at høyrehåndsvernet er helt og uten synlige defekter, slik som materialsprekker. (27)
Før høyrehåndsbremsen fremover/oppover for å kontrollere at den går lett samt at den er stabilt forankret i dets ledd i koplingsdekselet. (28)
Bær eller heng aldri sagen i bøylen! Det kan skade mekanismen og sette kjedebremsen ut av funksjon. (29)
Kontroll av bremsevirkning
Plasser motorsagen på et stabilt underlag og start den. Påse at sagkjedet ikke kan komme i kontakt med bakken eller andre gjenstander. Se anvisninger under overskriften Start og stopp. (100)
Gi full gass og aktiver kjedebremsen ved å vri venstre håndledd mot kastbeskyttelsen. Ikke slipp det fremste håndtaket. Kjedet skal stanse umiddelbart. (58)
Gassregulatorsperre
- Kontroller at gassregulatoren er låst i tomgangsstilling när gassregulatorsperren er i sin utgangsposisjon. (101)
- Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes. (102)
- Kontroller at gassregulatoren og gassregulatorsperren går lett og at returfjærsystemet fungerer. (103)
- Start motorsagen og gi full gass. Slipp gassregulatoren og kontroller at kjedet stanser og at det blir stående stille. Hvis kjedet roterer med gassregulatoren i tomgangsstilling må forgasserens tomgangsjustering kontrolleres.
Kjedefanger
Kontroller at kjedefangeren er hel og at den sitter fast i motorsagkroppen. (104)
Høyrehåndsvern
Kontroller at høyrehåndsvernet er helt og uten synlige defekter, slik som materialsprekker. (11)
Avvibreringssystem
Kontroller regelmessig avvibreringselementene med tanke på materialsprekker og deformering. Kontroller at avvibreringselementene er fast forankret mellom motor- og håndtaksenhet. (105)
Stoppbryter
Start motoren og kontroller at motoren blir slått av när stoppbryteren føres til stoppstilling. (59)
OBS! Start/Stopp-kontakten går automatisk tilbake til kjørestilling. For å unngå ufrivillig start, må
tennplugghetten derfor alltid fjernes fra tennpluggen ved montering, kontroll og/eller vedlikehold.
Lyddemper
Bruk aldri en maskin som har defekt lyddemper.
Kontroller regelmessig at lyddemperen sitter fast i maskinen. (106)
Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slik lyddemper, bør nettet rengjøres en gang i uken. Dette gjøres enklest med en stålbørste. Et tilstoppet nett fører til at motoren går varm med alvorlig motorskade som følge. Bemerk! Ved eventuelle skader på nettet må det skiftes. Hvis nettet tilstoppes, blir maskinen overopphetet med skader på sylinder og stempel som følge. Bruk aldri maskinen med en lyddemper som er i dårlig stand. Bruk aldri lyddemper uten eller med defekt gnistfangernett. (13)
Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.
Startmotor
ADVARSEL! Returfjæren ligger i spent stilling i startaggregathuset og kan ved uaktsom behandling sprette ut og forårsake personskade.
Ved bytte av startfjær eller startsnor skal man være forsiktig. Bruk vernebriller og vernehansker.
Bytte av startsnor
- Løsne skruene som holder startmotoren mot veivhuset og løft av startmotoren. (107)
- Trekk snoren ca. 30 cm ut og løft den opp iutsparingen i ytterkant av snorhjulet. Nullstill returfjæren ved å la hjulet rotere sakte baklengs. (108)
- Løsne skruen i midten av snorhjulet og løft bort medbringerhjul (A), medbringerfjær (B) og snorhjul (C). Før inn og fest ny startsnor i snorhjulet. Kveil ca. 3 omdreininger av startsnoren på hjulet. Monter snorhjulet mot returfjæren (D) slik at enden av returfjæren hekter fast i snorhjulet. Monter deretter medbringerfjær, medbringerhjul og skruen i snorhjulets sentrum. Før startsnoren gjennom hullet i startmotorhuset og starthåndtaket. Knytt deretter en ordentlig knyte på startsnoren. (109)
VEDLIKEHOLD
Oppspenning av returfjær
- Løft startsnoren opp i utsparingen på snorhjulet og vri snorhjulet ca. 2 omdreininger med klokken. Bemerk! Kontroller at snorhjulet kan vris ytterligere minst 1/2 omdreining når startsnoren er dratt helt ut. (110)
Strekk snoren med håndtaket. Flytt tommelen og slipp snoren. Se bilde under. (111)
Bytte av retur- og medbringerfjær
- Løft opp snorhjulet. Se anvisninger under overskriften Skift av brutt eller avslitt startsnor. Husk at returfjæren ligger i spenn i startapparathuset.
- Demonter kassett med returfjær fra startapparatet.
- Smør returfjæren med tynn olje. Monter kassett med returfjær i startapparatet. Monter snorhjulet og stram returfjæren.
Medbringerfjær (B)
- Løsne skruen i midten av snorhjulet og løft bort medbringerhjul og medbringerfjær.
- Bytt ut medbringerfjær og monter medbringerhjulet oppå fjæren. (112)
Montering av startmotor
- Monter startmotoren ved først å trekke ut startsnoren og deretter legge startmotoren på plass mot veivhuset. Slipp deretter startsnoren langsomt inn slik at starthakene griper inn i snorhjulet.
- Monter og trekk til skruene som holder startmotoren.
Luftfilter
Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:
• Forgasserforstyrrelser
- Startproblemer
• Dårligere effekt
- Unødvendig slitasje på motorens deler.
- Unormalt høyt brennstofforbruk.
- Luftfilteret demonteres etter at luftfilterdekselet er løftet av. Ved montering må det påses at luftfilteret slutter helt tett mot filterholderen. Rist eller børst filteret rent. (113)
En mer gjennomgående rengjøring oppnås ved å vaske filteret i såpevann.
Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
En HUSQVARNA motorsag kan utstyres med forskjellige typer luftfilter avhengig av arbeidsmiljø, værforhold, årstid osv. Rådfør deg med nærmeste forhandler.
Tennplugg
Tennpluggens stand påvirkes av:
- Feil innstilt forgasser.
- En feilaktig oljeblanding i brenselet (for mye, eller feilaktig olje).
- Tilsmusset luftfilter.
Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker.
Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere. (114)
Bemerk! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Påse at tennpluggen har såkalt radiostøyfilter.
Smøring av nålelager
Ved smøring demonteres koplingsdekselet ved å løsne de to sverdmutrene. Plasser sagen liggende på siden med koplingstrommelen opp.
Smøring skjer ved at motorolje dryppes på koplingstrommelens sentrum samtidig som koplingstrommelen roteres. (115)
Kjølesystem
For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem.
Kjølesystemet består av:
1 Luftinntak i startmotor.
2 Luftføringsskinne.
3 Vifteskovler på svinghjulet.
4 Kjøleflenser på sylinderen.
5 Sylinderdeksel (leder kjøleluften mot sylinderen). (116)
Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel.
Sentrifugalrensing "Air Injection"
Sentrifugalrensing innebærer følgende: All luft til forgasseren kommer (tas) gjennom startmotoren. Smuss og støv sentrifugeres bort av kjøleviften. (117)
VIGTIG! For å opprettholde sentrifugalrensingens funksjon, må den rengjøres og vedlikeholdes kontinuerlig. Rengjør luftinntaket til startmotoren, vifteskovlene på svinghjulet, rommet rundt svinghjulet, inntaksrøret og forgasserrommet.
Vinterbruk
Ved bruk av maskinen i kulde og under snøforhold kan det oppstå driftsforstyrrelser, forårsaket av:
- For lav motortemperatur.
- Isdannelse på luftfilter og frying i forgasser.
Derfor kreves det ofte spesielle tiltak, slik som å: - Delvis redusere luftinntaket til startmotoren og dermed heve motorens arbeidstemperatur.
Temperatur -5°C eller kaldere:
Ved bruk av maskinen i kulde eller puddersnø finnes også et spesielt beskyttelseslokk som monteres på startmotorhuset. Dette reduserer inntaket av kald luft og forhindrer at større mengder snø suges inn. (118)
OBS! Hvis der er montert et spesielt vintersett eller det er gjort noe for å heve temperaturen, må maskinen omstilles til normal innstilling når den brukes i normale temperaturforhold. Ellers risikerer man overoppheting med alvorlige motorskader som resultat.
VIGTIG! Alt vedlikehold utover det som er nevnt i denne boken skal utføres av servicefaghandler (forhandler).
VEDLIKEHOLD
Vedlikeholdsskjema
Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold.
| Daglig ettersyn Ukentlig ettersyn Månedlig ettersyn | ||
| Rengjør maskinen utvendig. Kontroller | kjølesystemet ukentlig. | Kontroller bremsebåndet på kjedebremsen med henblikk på slitasje. Skift når det er mindre enn 0,6 mm på det mest slitte stedet. |
| Kontroller at gassregulatorens deler fungerer sikkert.(Gassregulatorsperre og gassregulator.) | Kontroller startapparatet, startlinen og returfjæren. | Kontroller koplingssenteret, koplingstrommelen og koplingsfjæren med henblikk på slitasje. |
| Rengjør kjedebremsen og kontroller at den fungerer sikkert. Kontroller at kjedefangeren er uskadet, skift om nødvendig. | Kontroller at avvibreringselementene ikke er skadd. | Rengjør tennpluggen. Kontroller at elektrodeavstanden er 0,5 mm. |
| Sverdet skal snus regelmessig for jevnere slitasje. Kontroller at smørehullet i sverdet ikke er tett. Rengjør kjedesporet. | Smør koplingstrommelens lager. Rengjør forgasseren utvendig. | |
| Kontroller at sverd og kjede får nok olje. | Fil bort eventuelle grader på sidene av sverdet. | Kontroller brennstofffilteret og brennstoffslangen. Skift om nødvendig. |
| Kontroller sagkjetet med henblikk på synlige sprekker i nagler og ledd, om sagkjetet er stivt eller hvis nagler og ledd er unormalt slitt. Skift om nødvendig. | Rengjør eller skift lyddemperens gnistfangernett. | Tøm bensintanken og rengjør den innvendig. |
| Fil kjedet og kontroller stramming og tilstand. Kontroller at kjededrivhjulet ikke er unormalt slitt, skift om nødvendig. | Rengjør forgasserrommet. | Tøm oljetanken og rengjør den innvendig. |
| Rengjør startmotorens luftinntak. | Rengjør luftfilteret. Skift om nødvendig. | Kontroller alle kabler og forbindelser. |
| Kontroller at skruer og mutre er trukket til. | ||
| Kontroller at stoppbryteren fungerer. | ||
| Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger. | ||
| Kontroller at kjedet ikke roterer når motoren går på tomgang. |
TEKNISKE DATA
Tekniske data
445e II TrioBrake 440e II TrioBrake
| Motor | |||
| Sylindervolum, cm^3 : 45,7 40,9 | |||
| Sylinderdiameter, mm 42 41 | |||
| Slaglengde, mm 33 31 | |||
| Tomgangsturtall, o/min 2700 2900 | |||
| Effekt, kW/ o/min 2,1/9000 1,8/9000 | |||
| Tenningsystem | |||
| Tennplugg | NGK BPMR 7A/ Champion RCJ 7Y | NGK BPMR 7A/ Champion RCJ 7Y | |
| Elektrodeavstand, mm 0,5 | 0,5 | ||
| Brennstoff-/smøresystem | |||
| Volum bensintank, liter | 0,45 0,37 | ||
| Kapasitet oljepumpe ved 9000 o/min, ml/min | 13 13 | ||
| Volum oljetank, liter | 0,26 0,25 | ||
| Type av oljepumpe | Automatisk | Automatisk | |
| Vekt | |||
| Motorsag uten sverd, kjede og med tomme tanker, kg | 5,2 | 4,6 | |
| Støyutslipp (se anm. 1) | |||
| Lydeffektnivå, mål dB(A) | 112 | 112 | |
| Lydeffektnivå, garantert L_WA dB(A) | 114 | 114 | |
| Ljudnivåer (se anm. 2) | |||
| Ekvivalent lydtrykknivå ved brukerens øre, dB(A) | 103 | 102 | |
| Ekvivalente vibrasjonsnivåer, a_hveq (se merknad 3) | |||
| Fremre håndtak, m/s^2 | 2,8 | 2,9 | |
| Bakre håndtak, m/s^2 | 3,3 | 3,1 | |
| Kjede/sverd | |||
| Standard sverdlengde, tommer/cm | 13"/33 | 13"/33 | |
| Anbefalte sverdlengder, tommer/cm | 13-20/33-51 | 13-18"/33-46 | |
| Effektiv skjærelengde, tommer/cm | 12-19/31-49 | 12-17"/31-43 | |
| Deling, tommer/mm | 0,325/8,25 | 0,325/8,25 | |
| Tykkelse på drivlenke, tommer/mm | 0,050/1,3 | 0,050/1,3 | |
| 0,058/1,5 | |||
| Type drivhjul/antall tenner | Spur/7 | Spur/7 | |
| Kjedehastighet ved 133 % av maksimalt motorturtall, m/s | 23,1 23,1 | ||
Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt ( L_WA ) ifølge EF-direktiv 2000/14/EC.
Merknad 2: Ekvivalent støytrykknivå i henhold til ISO 22868 beregnes som tidsvektet total energi for ulike trykknivåer under forskjellige driftsforhold. Typisk statistisk spredning for ekvivalent støytrykknivå er et standard avvik på 1 dB (A).
Merknad 3: Ekvivalent vibrasjonsnivå i henhold til ISO 22867 beregnes som tidsvektet total energi for vibrasjonsnivåer under forskjellige driftsforhold: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s ^2 .
TEKNISKE DATA
Sverd og kjedekombinasjoner
Følgende skjæreutstyr er godkjent for modellene Husqvarna 440e II TrioBrake og 445e II TrioBrake.
| Sverd Sagkjede | ||||||
| Modell | Lengde, tommer | Deling, tommer | Sporbredde, mm | Maks. antall tenner nesehjul | Type | Lengde, drivlenke (stk.) |
| 440e TrioBrake, 445e TrioBrake | 13 | 0,325 1,3 | 10T Husqvarna H | 30 | 56 | |
| 15 64 | ||||||
| 16 66 | ||||||
| 18 72 | ||||||
| 20 78 | ||||||
| 445e TrioBrake | 13 | 0,325 1,5 | 10T Husqvarna H | 25 | 56 | |
| 15 64 | ||||||
| 16 66 | ||||||
| 18 72 | ||||||
| 20 78 | ||||||
Sagkjedets filing og filmaler
 | [inch/mm] |  |  |  | [inch/mm] |  |  | |
| 440e TrioBrake445e TrioBrake | H30 | 3/16 / 4,8 | 85° | 30° | 10° | 0,025 / 0,65 | 5056981-00 | 5056981-08 |
| 445e TrioBrake | H25 | 3/16 / 4,8 | 85° | 30° | 10° | 0,025 / 0,65 | 5056981-00 | 5056981-09 |
- fra 17. mai 2006, "angående maskiner" 2006/42/EC.
- av 15. desember 2004 angående elektromagnetisk kompatibilitet 2004/108/EC.
- av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC.
For informasjon angående støyutslippene, se kapitlet Tekniske data. Følgende standarder er blitt tillempet: EN ISO 12100:2010, ISO 14982:2009, EN ISO 11681-1:2011.
Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utført EF-typeprøving ifølge maskindirektivets (2006/42/EC) artikkel 12, punkt 3b. Bekreftelsene om EF-typekontroll ifølge vedlegg IX, har nummer: 0404/09/2113 – 440e II TrioBrake, 0404/09/2118 – 445e II TrioBrake.
Videre har SMP, Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, bekreftet overensstemmelse med tillegg V til rådets direktiv av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Sertifikatene har nummer: 01/161/074 - 440e II TrioBrake, 01/161/068 - 445e II TrioBrake.
Den leverte motorsagen samsvarer med det eksemplaret som gjennomgikk EF-typeprøving.
Huskvarna 8. april 2013
(Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)
