BRUKSANVISNING Maggiore AN BORETTI

5. Luk for gastilførslen.

5.10 Edderkopper og insekter

Edderkopper og insekter kan bygge rede i brænderne på din grill, hvorved gassen løber ud ad forsiden på brænderen. Dette er en meget farlig situation, der kan forårsage brand bag ved kontrolpanelet. Dette skader grillen, der ikke længere er sikker i brug. Vi råder dig derfor til at kontrollere grillen mindst én gang om året for edderkopper, insekter og deres reder (især efter lang tids opmagasinering). Dette kan du gøre ved at afmontere brænderrørene og rengøre disse ved at puste eller børste dem af.122 DKBoretti Maggiore An / Brugervejledning - råd til installation

6. Miljøretningslinje, Garantibetingelser &

NO | DRIFTSVEILEDNING www.boretti.com148 NOBoretti Maggiore An / Brukermanual - Installasionsräd Introduksjon Gratulerer med ditt kjøp av en ny gassgrill. Vi er overbeviste om at din lidenskap for grilling og utendørsliv vil forvandle en vanlig sommerkveld til en vakker buena sera og hagen din til en giardino. Squadra Boretti Les denne håndboka nøye og oppbevar den lett tilgjengelig! Denne håndboka inneholder spesifikke instruksjoner for din sikkerhet, montering, bruk og vedlikehold av grillen. Bruk grillen kun som beskrevet i håndboka. Fornuftig og sikkert bruk er et must!149 NOBoretti Maggiore An / Brukermanual - Installasionsräd Contents

• 6. Miljøguide, Vilkår for garanti & kontaktinformasjon ......................................169150 NOBoretti Maggiore An / Brukermanual - Installasionsräd Viktig sikkerhetsinformasjon Kun for utendørs bruk! Les instruksjonene før du bruker apparatet! ADVARSEL: tilgjengelige deler kan være veldig varme. Hold små barn borte! Ikke flytt apparatet under bruk! Slå av gassforsyningen til gassflasken etter bruk!

1. Generelle sikkerhetsretningslinjer

• Les all informasjonen i denne håndboka før bruk.

• Aldri la barn og dyr komme i nærheten av grillen.

• Denne grillen må aldri brukes av barn, personer med mentale lidelser eller personer under påvirkning av stoffer/medisiner.

• Bruk alltid så stor avstand som mulig når grillen antennes og er i bruk.

• Sørg for at gassventilen på gassflaska er innenfor rekkevidde slik at du kan stenge gasstilførselen til grillen.

• Slukk alle flammer og IKKE RØYK mens gassventilen åpnes og grillen antennes.

• Denne grillen blir veldig varm. Forsiktighet og oppmerksomhet er derfor nødvendig ved bruk.

• Hvis instruksjoner, forholdsregler og advarsler i denne håndboka ikke følges, kan brann, eksplosjoner, materialskader, personskader og til og med død være konsekvensene.

• Kun tiltenkt privat bruk og matlaging.

• Grillen din kan brukes med gassflasker mellom 5 kg og 6 kg. Maksimal størrelse på gassflasken bør være: Dia. 300 mm, høyde: 470 mm. Følg den tekniske informasjonen som angitt i bruksanvisningen, og sjekk med din lokale gassleverandør om du har en passende gassflaske til grillen.

• Feil montering eller unnlatelse av å følge riktig monteringsrekkefølge, som vist på tegningen, kan føre til svært alvorlige situasjoner.

• Vær alltid forsiktig og vær presis under montering.

• Alle deler må monteres som vist på monteringstegningen. Hvis en del mangler og/eller du tviler på at monteringen er korrekt, må du umiddelbart kontakte salgsstedet.

• Du må aldri reparere eller bytte ut deler av dette utstyret med mindre dette er uttrykkelig nevnt i denne håndboken.

• Bruk grillen kun på en hard, flat og stabil overflate som tåler vekten.

• Hold en avstand på minst tre meter mellom grillen og alle brannfarlige materialer (tre, plastikk, folie osv.) når grillen er i bruk.

• Hold alltid grillen unna bensin og/eller andre brannfarlige væsker og gasser, eller områder disse nevnte tingene kan være til stede.

• Grillen blir veldig varm. Flytt den aldri under eller rett etter bruk.

• De fleste av Borettis griller har hjul som gjør det enkelt å flytte på dem. Vær forsiktig når grillen flyttes over ujevnt terreng ettersom hjulene kan ødelegges.

• Ikke bruk det roterende grillspydet når det regner.

• Størrelsen på kokekar kan brukes i grillen vår mellom 130 mm og 220 mm.152 NOBoretti Maggiore An / Brukermanual - Installasionsräd

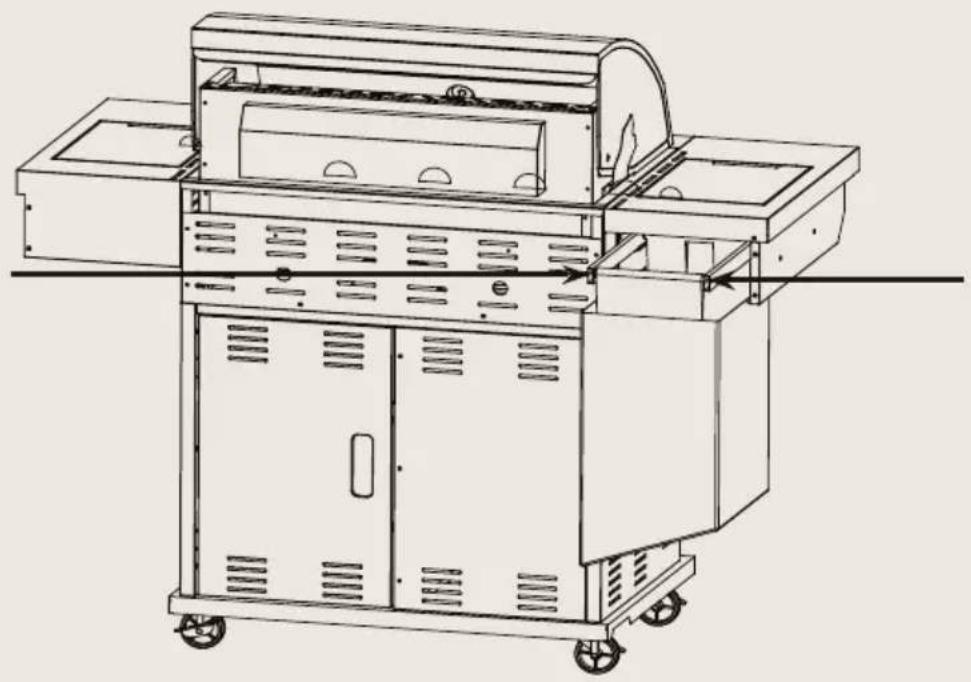

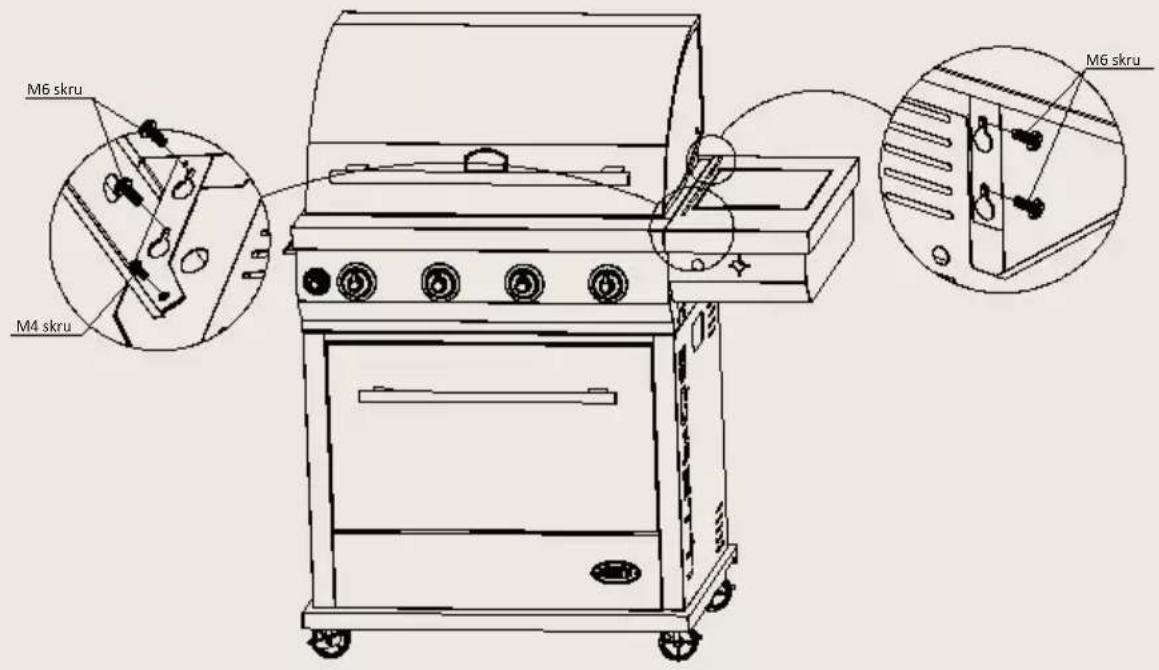

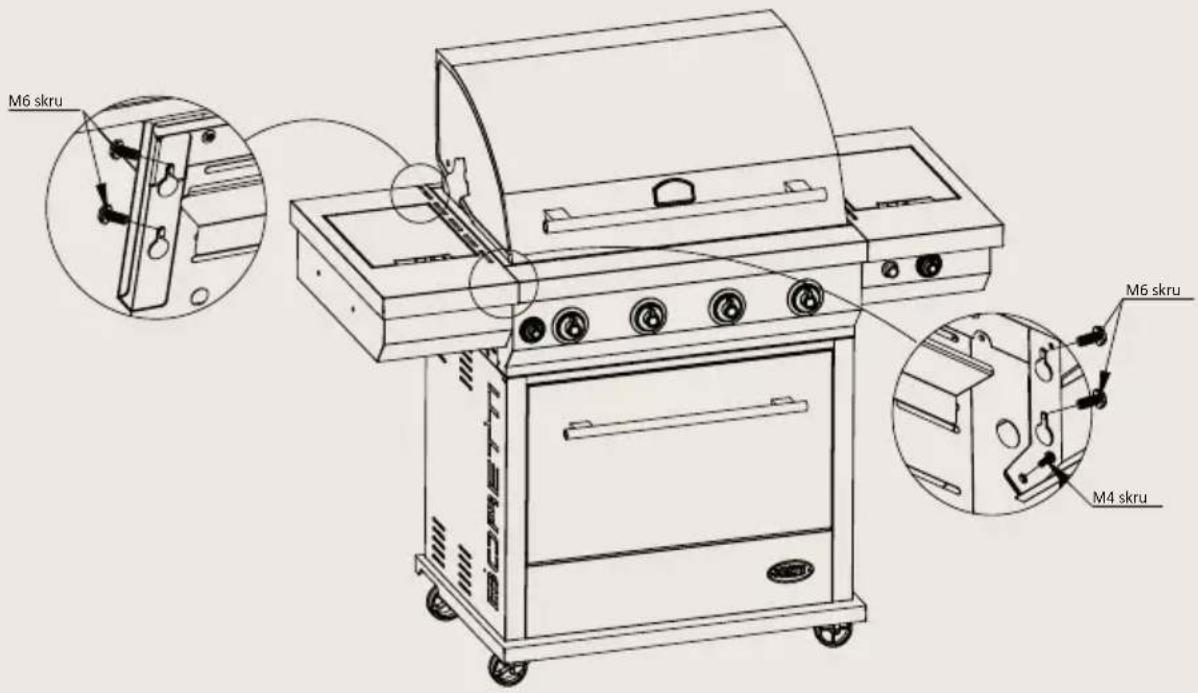

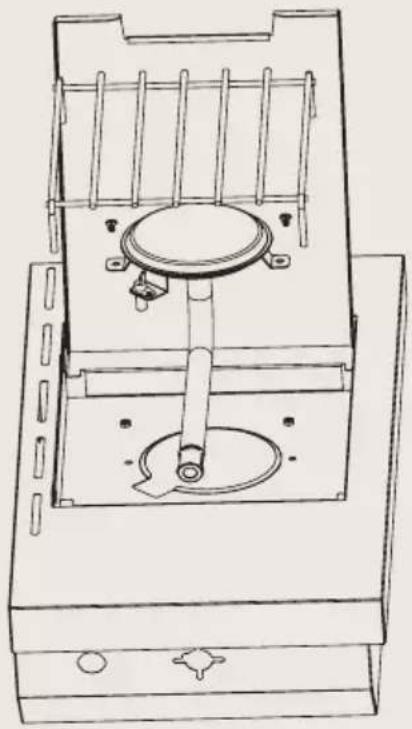

Trinn 1 Fjern pannestativet, løsne M4-mutteren og skru for å løsne sidebrenneren. Trinn 2 - a) Løsne de fire M6-skruene og M4-skruen på høyre side av grillen med omtrent 6 mm. b) Skyv sidebrenneren over skruene som du har løsnet. c) Stram skruene igjen for å feste sidebrenneren. M6 skru M6 skru M4 skru155 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 3 - a) Sett kontrollringen på sidebrenneren og fest med den medfølgende M4- skruen. b) Plasser den andre M4-skruen og fest den. Sørg for at "H-en" peker mot åpningen til tenneren (venstre side). Kontrollring Gassvenlens M4 skru Trinn 4 - a) Installer sidebrenneren med de to M4-skruene. Sett pannestativet på plass igjen. b) Installer kontrollknappen og sørg for at knappens flate side korresponderer med gassventilens flate side. Kontrollknapp Pannestav Sidebrenner156 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 5 - a) Skyv den gjengede delen av tenneren gjennom åpningen på framsiden av sidebrenneren og monter låsemutteren. b) Plasser batteriet i beholderen med + siden vendt framover. c) Skru på toppen på tenneren. Elektrisk tenner Trinn 6 - a) Koble enden av kabelen til sidebrennerens tenner til den elektroniske tenneren. b) Koble de fem ledningene som rager ut fra siden av grillen til den elektroniske tenneren.157 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 7 Fest styreskinnen beregnet for søppelsekker til venstre for grillen og fest den. M6 skru Trinn 8 - a) Løsne de fire M6-skruene på venstre side av grillen med omtrent 6 mm. Løsne M4-skruen fullstendig. b) Skyv sidebordet over de 4 løse M6-skruene. c) Stram alle de fem skruene for å feste sidebordet. M6 skru M6 skru M4 skru158 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 9 Plasser flammetemmeren i utsparingene med den triangulære siden vendt oppover. Sørg for at flammetemmeren med den lange siden plasseres ved siden av den infrarøde brenneren. Flammetemmer I Flammetemmer III Flammetemmer II Trinn 10 - a) Plasser stativene på hyllene i grillen. b) Sett varmestativet på plass.159 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 11 Skyv fettoppsamleren på plass på styreskinnene under brennerne. Feoppsamler160 NOBoretti Maggiore An / Brukermanual - Installasionsräd Trinn 12 Heng søppelsekken på rammen. Trinn 13 Skyv rammen med søppelsekken inn på styreskinnene.161 NOBoretti Maggiore An / Brukermanual - Installasionsräd

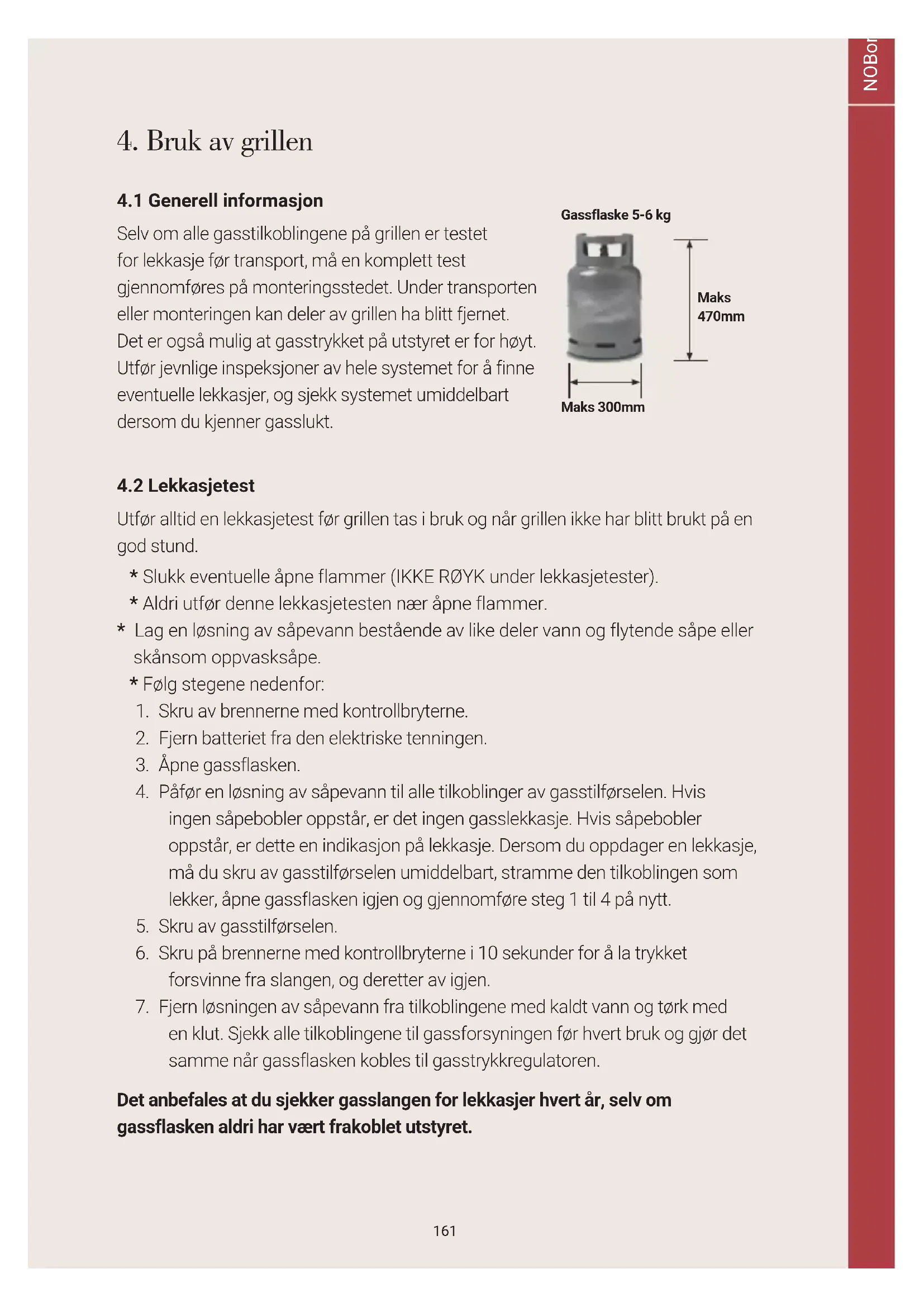

4.1 Generell informasjon

Selv om alle gasstilkoblingene på grillen er testet for lekkasje før transport, må en komplett test gjennomføres på monteringsstedet. Under transporten eller monteringen kan deler av grillen ha blitt fjernet. Det er også mulig at gasstrykket på utstyret er for høyt. Utfør jevnlige inspeksjoner av hele systemet for å finne eventuelle lekkasjer, og sjekk systemet umiddelbart dersom du kjenner gasslukt.

Utfør alltid en lekkasjetest før grillen tas i bruk og når grillen ikke har blitt brukt på en god stund.

• Slukk eventuelle åpne flammer (IKKE RØYK under lekkasjetester).

• Aldri utfør denne lekkasjetesten nær åpne flammer.

• Lag en løsning av såpevann bestående av like deler vann og flytende såpe eller skånsom oppvasksåpe.

4. Påfør en løsning av såpevann til alle tilkoblinger av gasstilførselen. Hvis

ingen såpebobler oppstår, er det ingen gasslekkasje. Hvis såpebobler oppstår, er dette en indikasjon på lekkasje. Dersom du oppdager en lekkasje, må du skru av gasstilførselen umiddelbart, stramme den tilkoblingen som lekker, åpne gassflasken igjen og gjennomføre steg 1 til 4 på nytt.

5. Skru av gasstilførselen.

6. Skru på brennerne med kontrollbryterne i 10 sekunder for å la trykket

forsvinne fra slangen, og deretter av igjen.

7. Fjern løsningen av såpevann fra tilkoblingene med kaldt vann og tørk med

en klut. Sjekk alle tilkoblingene til gassforsyningen før hvert bruk og gjør det samme når gassflasken kobles til gasstrykkregulatoren. Det anbefales at du sjekker gasslangen for lekkasjer hvert år, selv om gassflasken aldri har vært frakoblet utstyret. Gassflaske 5-6 kg Maks 300mm Maks 470mm162 NOBoretti Maggiore An / Brukermanual - Installasionsräd Merk: Sørg for at du tester alle løse tilkoblinger (inkludert sidebrennere) og, hvis påkrevd, strammer dem igjen når du tester utstyret for lekkasjer. Merk: Nå om dagen er de fleste gassflasker utstyrt med en mekanisme som oppdager lekkasjer inne i beholderen. Når gassen slippes for fort, vil denne mekanismen kutte gasstilførselen. En lekkasje begrenser gasstilførselen slik at det kan være vanskelig å tenne opp grillen. Merk: Slå av gasstilførselen og kontakt forhandleren hvis du ikke klarer å stenge en gasslekkasje. Selv en liten lekkasje kan lage en brann. Merk: Ta kontakt med forhandleren din hvis du etter flere forsøk ikke klarer å tenne opp grillen. Merk: Sørg for at kontrollbryterne er i posisjon "OFF" (AV) når du ikke bruker utstyret.

• Sørg for at grillen er plassert på et plant underlag.

• Dette apparatet må holdes borte fra brennbare materialer under bruk. Hold matlagingsområdet rent og fritt for bensin og / eller andre brennbare og / eller brannfarlige stoffer eller brennbare gasser.

• Sørg for at ingenting blokkerer brennerne og ventilasjonen.

• Ikke bruk aluminiumsfolie rundt flammefordelerne.

• Sørg for at det er tilstrekkelig ventilasjon for gassflaskene. Advarsel:

• Ikke tenn opp grillen hvis du kjenner gasslukt!

• Sjekk gasslangen for sprekker og slitasje (se: LEKKASJETEST)

• Hold ansiktet og kroppen din så langt unna grillen som mulig når den tennes opp.163 NOBoretti Maggiore An / Brukermanual - Installasionsräd

4.4 Tenne opp grillen med en elektrisk tenner

• Sørg for at alle brytere er i "OFF" (AV) posisjonen.

• Åpne alltid lokket før du tenner opp grillen.

• Åpne gasstilførselen. Merk: Skru ventilen SAKTE to (2) hele runder for å få riktig gasstilførsel når gassflasken åpnes.

• Trykk og skru en av kontrollbryterne til innstillingen "HIGH" (HØY). Du vil høre en knitrende lyd. Det kan være nødvendig å holde tenneren trykket inne i rundt 10 sekunder. Merk: Skru bryteren tilbake til posisjon "OFF" (AV) og vent i 1 minutt før du prøver igjen med å tenne opp grillen hvis brenneren ikke antennes etter 10 sekunder.

• Repeter stegene ovenfor også for de andre brennerne. Merk: På noen modeller må en separat bryter for antenning, i tillegg til kontrollbryteren, også trykkes inn.

4.5 Tenne opp brennerne med en fyrstikkholder (hvis tilgjengelig)

Det er også mulig å tenne opp brennerne ved hjelp av fyrstikker hvis den elektriske tenneren ikke fungerer.

• Plasser fyrstikken i holderen dersom grillen kommer med en fyrstikkholder.

• Hold ansiktet ditt så langt unna grillen som mulig og pek den forlengede fyrstikken gjennom åpningene i gitteret og mot brenneren.

• Plasser fyrstikken i nærheten av åpningene til brennerne og skru kontrollbryteren til posisjon "HIGH" (HØY). Merk: Ta kontakt med forhandleren din hvis du etter flere forsøk ikke klarer å tenne opp grillen.164 NOBoretti Maggiore An / Brukermanual - Installasionsräd

• Skru bryteren tilbake til posisjon "OFF" (AV) og vent i 1 minutt før du prøver igjen med å tenne opp grillen hvis brenneren ikke antennes etter 10 sekunder.

4.7 Antenne sidebrenneren med fyrstikker

Det er også mulig å tenne opp brennerne ved hjelp av fyrstikker hvis den elektriske tenneren ikke fungerer.

• Plasser fyrstikken i holderen dersom grillen kommer med en fyrstikkholder.

• Hold ansiktet så langt unna grillen som mulig og pek den (forlengede) fyrstikken mot åpningene til brennerne.

• Trykk og skru kontrollbryteren til posisjon "HIGH" (HØY). Merk: Ta kontakt med forhandleren din hvis du etter flere forsøk ikke klarer å tenne opp grillen.165 NOBoretti Maggiore An / Brukermanual - Installasionsräd

• Steng av gasstilførselen og la utstyret kjøles ned etter å ha brukt grillen.

• Hvis du lagrer grillen utendørs, må du bruke et grilltrekk for å beskytte den fra vær og vind.

• Fjern trekket jevnlig for å unngå at det dannes for mye kondens (noe som kan føre til oksidasjon) på metallkomponenten ved utendørs lagring.

• Grillen blir veldig varm. Bruk varmebestandige hansker når grillen brukes. Ikke ta på grillen uten korrekt beskyttelse.

• Bruk egnet grillutstyr for å tilberede mat på grillen.166 NOBoretti Maggiore An / Brukermanual - Installasionsräd

5. Vedlikehold av grillen

Viktig: Forlat ALDRI grillen ute uten å dekke den til. Regnvann kan samles opp i grillen, rammen eller fettoppsamleren. Hvis fettoppsamleren ikke har blitt rengjort etter bruk og grillen ikke er dekket til, kan brettet fylles opp med vann og fett flyte over i rammen. Vi anbefaler at du rengjør fettoppsamleren etter hvert bruk. Viktig: Deler som er forseglet av produsenten eller hans agent, skal ikke manipuleres av brukeren; det må ikke gjøres noen endringer på noen del av denne grillen.

• Varm grillen opp ved å tenne opp hovedbrennerne til det høyeste nivået og lukk lokket. Ikke skru på de infrarøde brennerne!

• La grillen varmes opp i 10 minutter til 250 grader (Celsius).

• Slå av brennerne og la maskinen nedkjøles før du starter rengjøringen.

• Rengjør ristene og bakebrett med en egnet rengjøringsbørste (Tilgjengelig i nettbutikken til Boretti).

• Fjern bakeristene og bakebrettene.

• Børst forkullede matrester mot fettoppsamleren.

• Fjern fettoppsamleren og rengjør den med varmt vann og rengjøringsmiddel.

• Bruk varmt vann og rengjøringsmiddel for å rengjøre utsiden av grillen.

Fettoppsamleren må rengjøres regelmessig for å unngå oppsamling av skitt og rester. Merk: Sørg for at fettoppsamleren er nedkjølt før du rengjør den.167 NOBoretti Maggiore An / Brukermanual - Installasionsräd

Grillristene kan rengjøres umiddelbart etter bruk med en egnet børste etter at grillen er slått av. Rengjøring av grillristene ved bruk av vann og avfettingsmiddel øker sjansen for oksidasjon/rust. Du kan motvirke dette ved å påføre grillristene litt olivenolje etter rengjøring.

Etter førstegangsbruk kan deler av grillen bli misfarget av den intense varmen fra brennerne. Dette er normalt. Kjøp et rengjøringsprodukt beregnet for rustfritt stål og bruk dette ved børsting av metallet. Fettflekker kan falle ned og brenne på delene av rustfritt stål. Dette kan føre til at noen av delene ser slitte ut. Bruk et rengjøringsprodukt uten slipeeffekt sammen med et rengjøringsprodukt beregnet for rustfritt stål for å fjerne fettet.

5.5 Bytte batteriet på tenneren (hvis tilstede)

Skru bryteren på tenneren løs og fjern AA-batteriet. Sett inn et nytt AA-batteri.

5.6 Deler dekket av emalje

Noen deler på grillen har et belegg av emalje. Emalje er et glassbasert produkt og er veldig slitesterkt. Det er imidlertid ikke motstandsdyktig overfor støt og slag, noe som kan føre til hårlignende sprekker. Disse sprekkene kan føre til at deler av emaljen brekker av og rustdannelse kan oppstå. Grillens ytelse vil ikke påvirkes av avbrukkede emaljedeler eller hårlignende sprekker. Grillens garanti gjelder ikke for skader på emaljen i området for mattilberedning etter bruk.

Brennerne kan kun fungere skikkelig dersom varmen de produserer kan unnslippe. Hvis dette ikke er mulig, kan det hende at brennerne ikke får nok oksygen. Dette kan føre til tilbakeslag, spesielt hvis brennerne er satt til "HIGH" (HØY). Hvis dette skjer regelmessig, kan brennerne utvikle sprekker. På grunn av dette finnes det ventilåpninger rundt grillen. Disse lar varm luft slippe ut. Sørg alltid for at det er tilstrekkelig rom rundt området for mattilberedning (ristene vil sørge for tilstrekkelig rom). Dekk aldri ventilåpningene med aluminiumsfolie eller andre materialer som kan forhindre tilstrekkelig lufting. La ALDRI matlagingsflaten være fullstendig dekket til, for eksempel med en stor panne eller fylle den opp helt med grillbrett.168 NOBoretti Maggiore An / Brukermanual - Installasionsräd

5.8 Bytte ut gasslangen

Gasslangen bør byttes ut hvert andre år. Gasslanger av gummi kan tørke ut og dette kan føre til lekkasjer.

Det er vanlig at rust (oksidering) oppstår rundt brennere. Matrester må fjernes regelmessig. Dette kan gjøres med en grillbørste. Brennerne må periodevis fjernes for inspeksjon, spesielt etter lengre perioder med lagring/uten bruk. Den generelle tilstanden til brennerne må sjekkes. Det er viktig å passe på at åpningene ikke er blokkerte. Brennerne kan rengjøres med en børste. Sørg for at gassventilene og tennelektroden ikke skades når brennerne fjernes. En åpning har blitt plassert i den første delen av brenneren for å sikre at nok oksygen kan tilføres for å danne en brennbar blanding. Dette betyr at du vil se en liten åpning akkurat der gassventilen kobles til brenneren. Ingen gass vil lekke fra dette.

5.10 Edderkopper og insekter

Insekter kan lage reder på innsiden av grillens brennere, noe som kan føre til at gass strømmer fra fremsiden av brennerne. Dette er farlig ettersom en brann bak kontrollpanelet kan oppstå. Grillen kan dermed ødelegges og den vil ikke lenger være trygg å bruke. Vi anbefaler derfor at du sjekker grillen minst en gang i året for insekter, edderkopper og reder (spesielt etter lengre lagringsperioder). Du kan gjøre dette ved å demontere rørene til brennerne og blåse gjennom dem, eller bruke en børste til de er rene.169 NOBoretti Maggiore An / Brukermanual - Installasionsräd

6. Miljøguide, Vilkår for garanti &

kontaktinformasjon Les følgende retningslinjer hvis du av ulike årsaker ønsker å kaste gassgrillen din:

• Lever grillen til et sted som tar imot husholdningsutstyr. Ta kontakt med kommunen din for å finne ut hvor slike steder finnes.

• Denne grillen har merket som overholder de europeiske retningslinjene 2002/96EG om kasting av utstyr. Disse retningslinjene bestemmer standarden for innsamling og gjenvinning av kastet utstyr som gjelder for hele EUs territorium. For grilltilbehør, garanti, serviceforhold og andre spørsmål, sjekk ut: www.boretti.com Du kan også sende spørsmål og forslag til info@boretti.com Boretti BV Abberdaan 114 1046 AA AmsterdamAppliance name: Gas grill Model number: Maggiore An Category: I3+, I3B/P(30) Q.: Total 21.6 kW (1572 g/h) Injector size Main burners 11.1kW IR Back 3.7kW Side burner 3.6kW IR Bottom 3.2kW Main burners 0.93 IR Back 0.93 Side burner 0.92 IR Bottom 0.85 2531/
