BRUKSANVISNING HSEIW 1100E5 Herkules

Sluk altid motoren inden transport og optan- kning.

2. Produktbeskrivelse og

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

7. Rengøring, vedligeholdelse,

8. Bortskaff else og genanvendelse

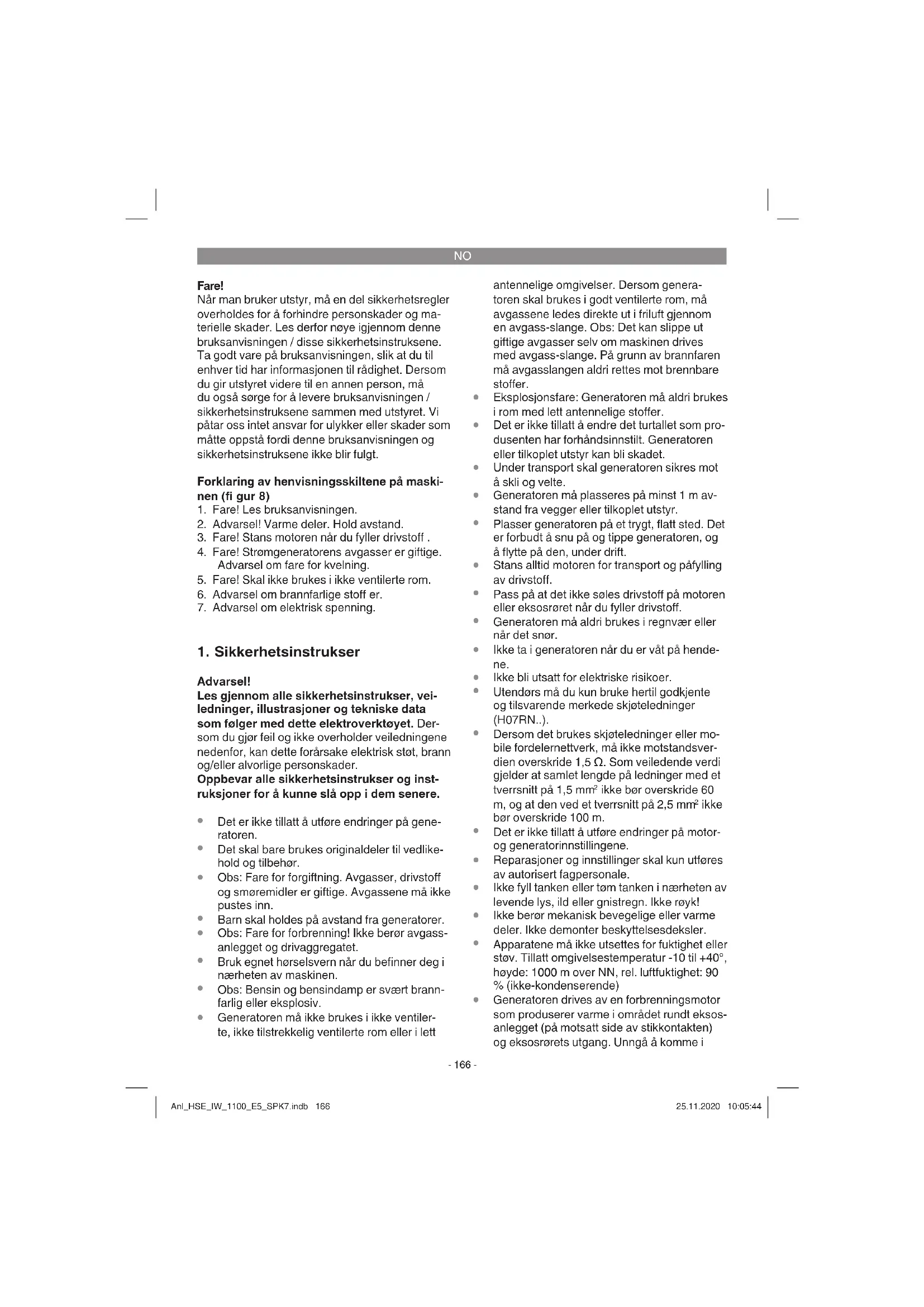

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt. Forklaring av henvisningsskiltene på maski- nen (fi gur 8)

5. Fare! Skal ikke brukes i ikke ventilerte rom.

6. Advarsel om brannfarlige stoff er.

7. Advarsel om elektrisk spenning.

1. Sikkerhetsinstrukser

Advarsel! Les gjennom alle sikkerhetsinstrukser, vei- ledninger, illustrasjoner og tekniske data som følger med dette elektroverktøyet. Der- som du gjør feil og ikke overholder veiledningene nedenfor, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og inst- ruksjoner for å kunne slå opp i dem senere.

Det er ikke tillatt å utføre endringer på gene- ratoren.

Det skal bare brukes originaldeler til vedlike- hold og tilbehør.

Obs: Fare for forbrenning! Ikke berør avgass- anlegget og drivaggregatet.

Bruk egnet hørselsvern når du befinner deg i nærheten av maskinen.

Obs: Bensin og bensindamp er svært brann- farlig eller eksplosiv.

Generatoren må ikke brukes i ikke ventiler- te, ikke tilstrekkelig ventilerte rom eller i lett antennelige omgivelser. Dersom genera- toren skal brukes i godt ventilerte rom, må avgassene ledes direkte ut i friluft gjennom en avgass-slange. Obs: Det kan slippe ut giftige avgasser selv om maskinen drives med avgass-slange. På grunn av brannfaren må avgasslangen aldri rettes mot brennbare stoffer.

Eksplosjonsfare: Generatoren må aldri brukes i rom med lett antennelige stoffer.

Det er ikke tillatt å endre det turtallet som pro- dusenten har forhåndsinnstilt. Generatoren eller tilkoplet utstyr kan bli skadet.

Under transport skal generatoren sikres mot å skli og velte.

Generatoren må plasseres på minst 1 m av- stand fra vegger eller tilkoplet utstyr.

Plasser generatoren på et trygt, flatt sted. Det er forbudt å snu på og tippe generatoren, og å flytte på den, under drift.

Stans alltid motoren for transport og påfylling av drivstoff.

Generatoren må aldri brukes i regnvær eller når det snør.

Ikke bli utsatt for elektriske risikoer.

Utendørs må du kun bruke hertil godkjente og tilsvarende merkede skjøteledninger (H07RN..).

Det er ikke tillatt å utføre endringer på motor- og generatorinnstillingene.

Reparasjoner og innstillinger skal kun utføres av autorisert fagpersonale.

Ikke fyll tanken eller tøm tanken i nærheten av levende lys, ild eller gnistregn. Ikke røyk!

Apparatene må ikke utsettes for fuktighet eller støv. Tillatt omgivelsestemperatur -10 til +40°, høyde: 1000 m over NN, rel. luftfuktighet: 90 % (ikke-kondenserende)

Generatoren drives av en forbrenningsmotor som produserer varme i området rundt eksos- anlegget (på motsatt side av stikkontakten) og eksosrørets utgang. Unngå å komme i Anl_HSE_IW_1100_E5_SPK7.indb 166Anl_HSE_IW_1100_E5_SPK7.indb 166 25.11.2020 10:05:4425.11.2020 10:05:44NO

nærheten av disse overflatene på grunn av faren for å forbrenne huden.

Noen av delene på forbrenningsmotoren, som er en stempelmotor, er varme og kan føre til forbrenninger. Advarslene som er an- gitt på strømgeneratoraggregatet skal følges.

Når det er montert i ventilerte rom, må i tillegg kravene til vern mot brann og eksplosjon være oppfylt.

Før bruk bør strømgeneratoraggregatet og det elektriske utstyret (herunder kabler og pluggforbindelser) kontrolleres for å sikre at det ikke foreligger en defekt.

Det er ikke tillatt å koble strømgeneratorag- gregatet til andre strømkilder, som for eks- empel til kraftleverandørers strømforsyning. I spesielle tilfeller hvor det finnes en reservefor- bindelse til eksisterende elektriske systemer, må dette kun utføres av en kvalifisert elekt- riker som tar hensyn til forskjellene mellom det drevne utstyret som benytter seg av det offentlige strømnettet, og driften av strømge- neratoraggregatet. I henhold til denne delen av ISO 8528 må forskjellene være angitt i driftsveiledningen.

På grunn av høye mekaniske belastninger bør det kun brukes slitesterke slangeledninger av gummi (i henhold til IEC 60245-4) eller likeverdig utstyr.

Advarsel! Overhold forskriftene om elektrisk sikkerhet som gjelder på det stedet hvor strømgeneratoraggregatet er i bruk.

Advarsel! Påse at kravene til og gjeldende for- håndsregler i tilfeller med gjenopptatt forsyn- ing av et anlegg ved hjelp av strømgenerator- aggregatet, avhengig av sikkerhetstiltakene for dette anlegget og gjeldende direktiver.

Strømgeneratoraggregater bør bare brukes opp til nominell effekt og under nominelle krav til omgivelsene. Dersom bruken av strømge- neratoraggregatet finner sted under betingel- ser som ikke svarer til referansebetingelsene i henhold til ISO 8528-8, og hvis avkjølingen av motoren eller generatoren er nedsatt, for eksempel som resultat av drift i begrensede områder, er det nødvendig å redusere effek- ten. Det bør stilles til rådighet informasjon som informerer brukeren om den nødvendige reduksjonen av effekt som oppstår på grunn av høyere temperaturer, oppstillingshøyde og luftfuktighet, sammenlignet med referansebe- tingelsene.

De verdier som er angitt under Lydeffektnivå (LWA) og lydtrykknivå (LWM) i de tekniske data, utgjør emisjonsnivået og er ikke nød- vendigvis noe sikkert nivå under arbeidet. Da det finnes en sammenheng mellom emis- jons- og immisjonsnivåer, kan ikke denne på pålitelig vis trekkes inn for å fastslå ekstra forsiktighetsforanstaltninger som eventuelt måtte være nødvendige. Faktorer som påvir- ker arbeidskraftens aktuelle immisjonsnivå er blant annet arbeidsrommets egenskaper, andre støykilder etc., som f.eks. antall mas- kiner og andre tilgrensende prosessr, samt det tidsrom som brukeren er utsatt for støyen. Likeledes kan det tillatte immisjonsnivået være forskjellig fra land til land. Likevel vil denne informasjonen gi operatøren av mas- kinen en mulighet til å gjennomføre en bedre vurdering av de aktuelle risikoer og farer.

Det er kun tillatt å kople til utstyr der den an- gitte spenning stemmer overens med genera- torens utgangsspenning.

Lengden på ledningene til forbrukernen skal holdes så kort som mulig.

Kontaminert vedlikeholdsmateriale og drifts- midler skal samles opp og leveres inn til et egnet deponi.

2. Beskrivelse av maskinen og

innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1-3)

14 Tennpluggnøkkel 15 Oljepåfyllingstrakt

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvit- tering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Maskinen er egnet for alle brukstilfeller som er beregnet på en drift tilkoblet en strømkilde med vekselstrøm 230 V~. I tillegg for drift med 5 V DC når USB-kontakt er for hånden. Det er tvingende nødvendig å overholde innskrenkningene i sikker- hetsinstruksene. Formålet med generatoren er å drive elektroverktøy og sørge for strømforsyning til belysningskilder. På andre maskiner må du også kontrollere egnetheten ut fra de aktuelle opplys- ningene fra produsenten; det kan foreligge andre begrensninger fra produsenten i tillegg med tanke på bruk med strømgeneratorer. Spør en autorisert, spesialisert forhandler av den aktuelle maskinen dersom du er i tvil. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

Det er kun tillatt å kople til utstyr der den an- gitte spenning stemmer overens med genera- torens utgangsspenning.

Lengden på ledningene til forbrukernen skal holdes så kort som mulig.

Kontaminert vedlikeholdsmateriale og drifts- midler skal samles opp og leveres inn til et egnet deponi.

OBS! Ved første gangs igangsetting må det fylles på motorolje og drivstoff .

Kontroller drivstoffnivået, etterfyll ved behov.

Kontroller at tennkabelen er festet til tenn- pluggen.

Skyv chokehåndtaket (11) tilbake igjen etter at motoren har kommet i gang. OBS! Når motoren startes med reverseringsstarteren, kan du komme til å skade hånden på grunn av plutselig rekyl som oppstår idet motoren starter. Bruk vernehansker når du starter motoren.

Koble maskiner som skal drives til 230 V~ stikkontaktene (3)

Generatoren er egnet for utstyr med 230 V~ vekselspenning.

Generatoren må ikke koples til et hushold- ningsnett. Det kan føre til at generatoren eller annet elektroutstyr i huset blir skadet. Merknad: Mange elektromaskiner (motordrevne stikksager, boremaskiner osv.) kan ha et høyt strømforbruk dersom de brukes under vanskelige betingelser. Spør utstyrsprodusenten dersom du er i tvil.

6.3 Overbelastningsvern

Generatoren er utstyrt med overbelastningsvern. Dette kopler ut de aktuelle stikkontaktene ved overbelastning. OBS! Dersom et slikt tilfelle oppstår, må du redu- sere den elektriske eff ekten som du henter fra ge- neratoren, eller fjerne defekte tilkoplede maskiner. OBS! Defekte overlastbrytere må bare skiftes ut med overlastbrytere med samme konstruksjon og samme ytelsesdata. Henvend deg i et slikt tilfelle til kundeservice.

7. Rengjøring, vedlikehold, lagring

og bestilling av reservedeler Stans motoren og trekk tennplugghetten av tennpluggen før alle arbeider med rengjøring og vedlikehold. Merk! Stans maskinen omgående og henvend deg til en servicestasjon:

Dersom det oppstår uvanlige vibrasjoner eller lyder.

Dersom motoren synes å være overbelastet eller har feiltenninger.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen.

Vær også her oppmerksom på serviceinformas- jonen.

Rengjør luftfilteret med jevne mellomrom, skift det ut ved behov (fig. 5/6).

Du må ikke bruke sterke rengjøringsmidler eller bensin til rengjøringen av elementene.

Elementene skal bare rengjøres ved at de bankes rene på et flatt underlag. Vask med såpevann ved stor grad av tilsmussing. Skyll deretter med rent vann og la dem tørke i luf- ten.

Monteringen skjer i motsatt rekkefølge.

Kontroller tennpluggen for tilsmussing første gang etter 10 driftstimer, og rengjør den med en kobbertrådbørste dersom det er nødvendig. Deretter skal tennpluggen vedlikeholdes hver 50. driftstime.

Monteringen skjer i motsatt rekkefølge.

7.4 Oljeskift, kontroll av oljenivået

(før hver bruk) Motoroljeskiftet bør utføres når motoren er drifts- varm.

Plasser generatoraggregatet på et egnet un- derlag, litt skrått mot oljepluggen.

Åpne oljepåfyllingsskruen.

Åpne oljepluggen og tapp av den varme mo- toroljen i en oppsamlingsbeholder.

Når den gamle oljen har runnet ut, må du stenge oljepluggen og rette opp generatoren igjen.

Obs: Ikke skru inn oljepeilepinnen for å måle oljenivået, men stikk den bare inn til gjenge- ne.

Den automatiske oljeutkoplingen utløses når det fi nnes for lite motorolje. I et slikt tilfelle er det ikke mulig å starte motoren, eller den stanser igjen automatisk etter kort tid. Det er ikke mulig å starte den igjen før etter at det er fylt på motorolje (se punkt 7.4).

Det befinner seg ingen deler som kan vedlike- holdes inne i maskinen.

Rengjør det ytre huset på maskinen.

Oppbevar maskinen på et kaldt, tørt sted, utilgjengelig for barn og på avstand fra anten- nelige kilder og brannfarlige substanser.

7.8 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

8. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

Bruk håndtaket når generatoren skal trans- porteres, og kjør den med det.

Ikke utsett maskinen for uventede slag eller vibrasjoner. Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjen- vinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for retur- nering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av doku- mentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_HSE_IW_1100_E5_SPK7.indb 171Anl_HSE_IW_1100_E5_SPK7.indb 171 25.11.2020 10:05:4625.11.2020 10:05:46NO

Feil Mulig årsak Utbedring Ikke mulig å starte motoren Automatisk oljeutkopling utløses Det er sot på tennpluggen Tomt for drivstoff Kontroller oljenivået, fyll på motorolje Rengjør eller skift ut tennpluggen. Elektrodeavstand 0,6 mm Etterfyll drivstoff / Få bensinkranen kontrollert Generatoren har for lav eller ingen spenning Defekt regulator eller kondensator Tilsmusset luftfi lter Oppsøk en spesialisert forhandler Rengjør eller skift ut fi lteret Anl_HSE_IW_1100_E5_SPK7.indb 172Anl_HSE_IW_1100_E5_SPK7.indb 172 25.11.2020 10:05:4625.11.2020 10:05:46NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* tennplugg, luftfi lter, bensinfi lter Forbruksmateriale/ forbruksdeler* Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_HSE_IW_1100_E5_SPK7.indb 174Anl_HSE_IW_1100_E5_SPK7.indb 174 25.11.2020 10:05:4725.11.2020 10:05:47IS
