BRUKSANVISNING F8 TD Jøtul

1.0 Forhold til myndighetene 3
2.0 Tekniske data 3
3.o Sikkerhetsregler 4
4.0 Installasjon 4
5.o Bruk. 5
6.o Vedlikehold 7
7.0 Service 7
8.o Driftsforstyrrelser - feilsøking 7

Figurer 44

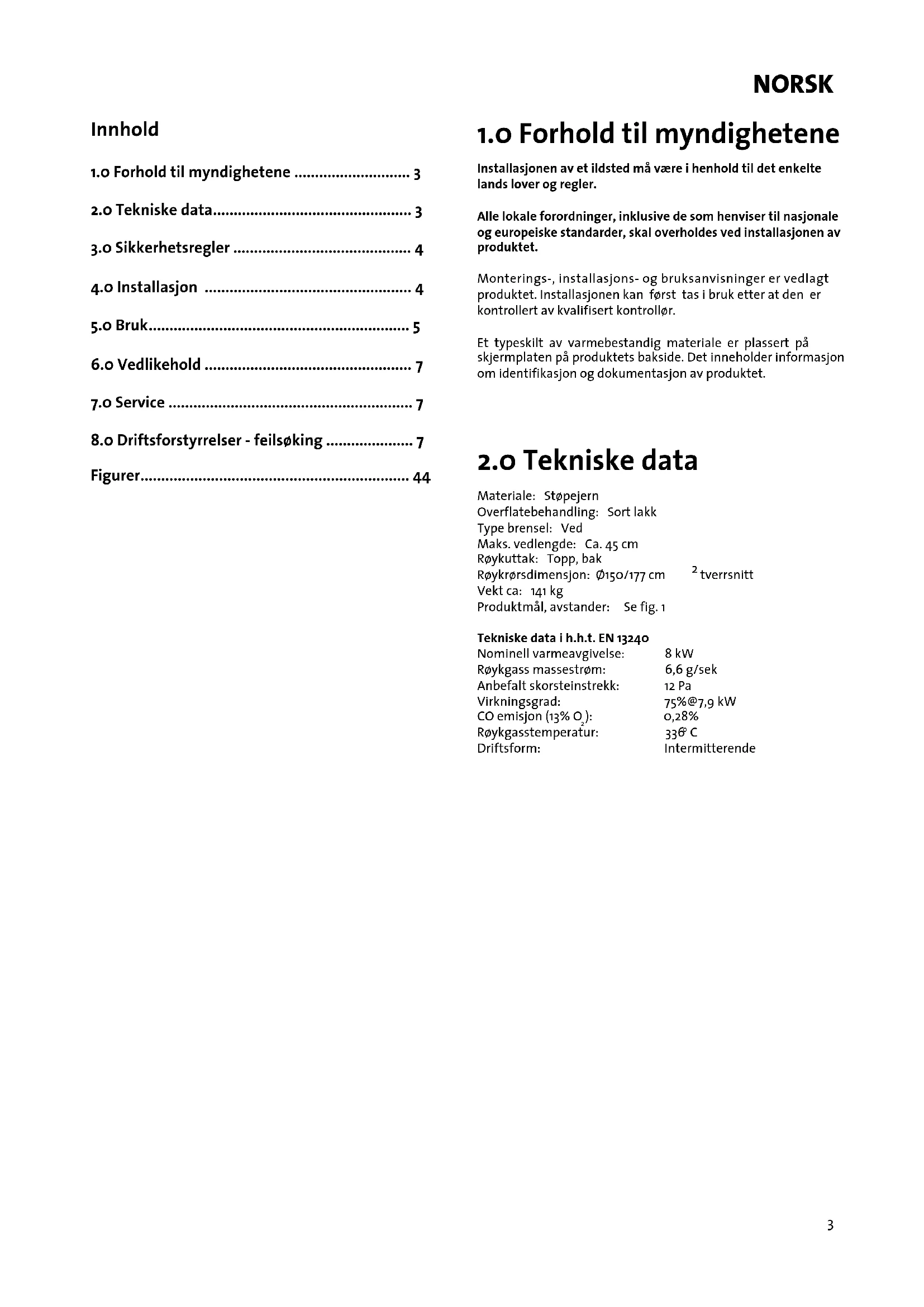

1.0 Forhold til myndighetene

Installasjonen av et ildsted ma vare i henhold til det enkelte lands lover og regler.

Alle lokale forordninger, inklusive de som henviser til nasjonale og europeiske standarder, skal overholds ved installasjonen av produitet.

Monterings-, installasjons- og bruksanvisninger er vedlapt produit. Installasjonen kan forst tas iBruk etter at den er kontrollert av kvalifisert kontrollør.

Et typeskilt av varmebestandig materiale er plassert pa skjermplaten pa produits tets bakside. Det inneholder informasjon om identifikasjon og dokumentasjon av produktet.

2.0 Tekniske data

Maks.vedlengde:Ca.45cm

Røykuttak: Topp, bak

Roykrorsdimensjon: 150/177 cm 2tverrsnitt

Vekt ca: 141 kg

Anbefalt skorsteinstrekk: 12 Pa

Virkningsgrad: 75% @7,9 kW

CO emisjon (13% O): 0,28%

Røykgasstemperatur: 336°C

Driftsform: Intermitterende

NORSK

• Sørg for at møbler og annet brennbart materiale ikke kommt forær ildstedet.
• La ilden brenne ut. Slukk den aldri med vann
• Ildstedet blir varmt under fyring, og kan forarsake forbrenning hvis det berores.
• Aske må plasseres forsvarlig utendørs, eller tømnes der dette ikke medfører brannfare.

3.2 Tilforsel av luft

Advarsell Man må forsikre seg om at det er nok tilførsl av uteluft til det rommet hvor ildstedet blir installer.

Utilstrekkelig luft-tilforsel kan forarsake at roykgasserkommen ut i rommet. Dette er meget farlig! Symptomer pa dette kan vare royklukt, tretthet, kvalme og uvelhet.

Pass på luftventiler i rommet hvor ildstedet er plassert, ikke er blokkerte!

Mekanism avtrekk bør违法犯罪 i et rom med ildsted. Dette kan skape undertrykk og kan trekke giffige gasser inn i rommet.

4.o Installasjon

NBI Kontroller at ildstedet er fri for skader ffor installasjonen beginnner.

Produktet er tungt! Sørg for hjelp narr det skal settes opp og monteres.

4.1 Montering før installationsjon

NB! Kontroller at ildstedet er fri for skader før installasjonen beginnner.

Produktet er tungt! Sørg for hjelp narr det skal settes opp og monteres.

1. Produktet leveres iett kolli, hvor bein, askeleppe og knott til dorsla ma monteres.
2. Nár du har pakket ut produktet, ta ut alle lose deler. Kontroller at Produktet ikke har synlige skader, og at reguleringshendlene virker.
3. Løft av topplaten. På denen maten blir produit lettere Å flytte, samt at det ögså vil være enklere Å kontrollere at pakning rundt røykrøretkommen pÅ plass og blir 100% tett.
4. Brett ut pappemballasjen, og legg så produitet forsiktig ned pa sideren.
5. Skruene til à feste beina med er skrudd fast til bunnplaten (fig. 3 A). Løsne disse noe - sett beina på plass og pass på at skiven presser mot anlegg i beinet. Trekk godt til.
6. Reis ildstedet forsiktig opp.
7. Installer askeleppen ved a hekte den pa foran rett under doren. Fest den godt ved a skru i 6x16 mm skruen som medfolger. (Fig.3 B)
8. Skru dorknotten pa handetak(fig. 2 C).

• Ildstedet leveres klargjort for bakmontering. Fest roykstussen (fig.4) til bakplaten (fig. 6 A) med 3 skruer festet fra innsiden.
• Skal produit toppmoneres, l♂nes traversen som holder toppdekslet pä plass (fig.5 A), og dekslet festes pä baksiden.
• Sett topplaten tilbake på plass.

4.2 Gulv

Fundamentering

Man ma forsikre seg om at gulvet er dimensjonert for ildstedet. Se «2.o Tekniske data» for angivelse av vekt.

Krav til beskyttelse av tregulv

Skal ildstedet plasseres pa tregulv, ma det monteres en skjermplate (ma kjopes separat) bak pa Produktet (se avsnitt «8.o Tilleggsutstyr»). Dette for a skjerme for straling fra bakplaten mot gulv.

Samtidig ma hele gulvet under og foran ildstedet, dekker av en plate av metall erer annet egnet icke-brennbart materiaie. Anbefalt tykkelse min. 0,9mm

Eventuelt gulvbeegg av brennbart materiale, sik som linoleum, tepper etc. mä fjernes under gulvplaten.

Krav til beskyttelse av brennbart gulv foran ildstedet

Forplaten ma vare i henhold til nasjonale lover og regler.

Kontakt dine lokale bygningsmyndigheter angaende restriksjoner og installasjonskrav.

4.3 Vegg

Avstand til vegg av brennbart materiale- se fig.1

Ildstedet er tillatt brukt med uisolert roykror med de avstandert til vegg av brennbart materiale som vist i fig.1.

Avstand til vegg dekker av brannmur

Kontakt dine lokale bygningsmyndigheter angdende restriksjoner og installasjonskrav.

Krav til brannmur

Brannmuren skal vaere minimum 100 mm tykk og vaere utfør i teglstein, betongstein erler lettbetong. Andre materialer og konstruksjoner med tilfredsstillende dokumentasjon kan ogsa benyttes, f.eks. Jotul Brannpanel.

Med/DD: brennbar vegg menes her en/DD: baerende vegg av gjennomgaende murverk/betong.

Kontakt dine lokale bygningsmyndigheter angdende restriksjoner og installasjonskrav.

4.4 Tak

4.5 Skorstein og røykrør

• Ildstedet kan tilknyttes skorstein og røykrør godkjent for fastbrenselfyrt ildsted med røykgasstemperatur som angitt i «2.0 Tekniske data»
• Skorsteinstversnittet mä minimum vare lik røykrørstverssnitt. Bruk gjerne «2.o Tekniske data» ved beregning av riktig skorsteinstversnitt.
  Flere fastbrenselfyre ildsteder kan tilknyttes samme pipelpdersom skorsteinstversnittet er tilstrekkelig.
• Tilslutting til skorstein må utføres i henhold til skorsteinsleverandorenes monteringsanvisninger.
• Før det tas hull i skorsteinen, bør ildstedet proveoppstilles for riktig avmerking for plassering av ildsted og hull i skorsteinen. Se fig.1 for minimumsmål.
• Se til at røykrøret fær stigning hele veien frem til skorsteinen.
• Bruk røykrørsbend med feieluke for a sikre feiemulighet.

Vær obs pa at det er særdeles viktig at tilslutninger har en viss fleksilitet. Dette for a forhindre at bevegelser i installasjonen fører til sprekkdannelser.

NB! En korrekt og tett tilslutning er meget viktig for Produktets funksjon.

Anbefalt skorsteinstrekk, se "2.o Tekniske data". Ved for høy trekk kan man installere og betjene et røykrørsspjeld for Å regulere ned trekken.

Ved brann iskorsteinen:

Steng alle luker og ventiler.
- Hold ileggsdøren lukket.
- Kontroller loft og kjeller for røykutvikling.
Ringbrannvesenet.
- Før ildstedet kan taes i bruk etter en brann erer et branntillp, ma det vare kontrollert og funnet i ordin av fagkyndig personell.

4.6 Kontroll av funksjoner

Nár produktet er oppstilt,kontroller alltid betjeningshändtakene.

Bruk alltid kvalitetsved. Det gir det Beste resultatet, annet brensel vil kinne skade ildstedet.

5.2 Jøtuls definisjon av kvalitetsved

Med kvalitetsved menes det meste av kjent trevirke som bjørk, gran og furu.

God kvalitetsved bør vare tørket sik at vanninnholdet er pa maks. 20%.

For a oppnà dette, bør veden hugges senest pa ettervinteren. Den kloyves og stables pa en slik mæte at den blir luftet. Stablene ma overdekkes for jegå trekke for store mengder regnvann. Veden bør tas inn tidlig host, og stables/lagres for brukCOMMende vinter.

Energimengden i 1 kg ved varierer lite. Pä den annen side varierer eigenvekten hos de ulike typene ved relativ mye. Dette innebaerer at energimengden (kWh) i en bestemt volummengde, f.eks. gran, er mindre enn i den samme volummengden av eik som har høyere eigenvekt.

Energimengden til 1 kg kvalitetsved er ca. 3,8 kWh. 1 kg helt torr ved (0% fuktighet) gir ca. 5 kWh, mens ved med en fuktighetsgrad pa 60% bare gir ca.1,5 kWh/kg.

Konsekvens av a bruke faktig ved kan bli:

Dannelseav sot/tjarepá glass,ildstedet ogiskorsteinen.
Ildstedet vil gi lite varme.
- Det kan gi risiko for skorsteinsbrann som ffolge av oppbygging av sot i ildsted, røykrør og skorstein.
- Bålet kan slukne.

5.3 Vedlengde og(OPengde

Maks. vedlengde er 45 cm. Jotul F8TD har med sin virkningsgrad en nominell varmeavgivelse pa 8,0 kW. Dette tilsvarer et forbruk av ca. 2,4 kg kvalitetsved pr. time.

Viktig for en god forbrenning er at veden er passer stor. Storrelsen pa veden bo r vaere:

Opptenningsved (finklovd ved):

Lengde: 30 -40 cm

Diameter: 2 - 5 cm

Mengde pr. opptenning: 6-8 stk.

Ved (klovd ved):

Lengde: 40 cm

Diameter: Ca. 8 cm

Pafyllingsinterval: Ca 45. minutt

Ileggsstorrelse:1,8 kg

Mengde pr. ilegg: 3 stk.

NORSK

5.4 Første gangs oppfyring

Før ovenen tennes opp, legges et lag sand i bunnen for a beskytte bunnplaten. Dette skal dekke toppen av ribbene. Eventuelt kan man bruke aske i stedet for sand.

NB! Lukt under innfyring.

Lakkerte Produktker: Under feste gangs oppfyring kan ildstedet gi fra seg en irriterende gass som kan lukte noe. Gassen er/DDke giftig, men det bor foretas en skikkelig utlufting av rommet. Fyr med god trekk til samtlige gasser har brent ut -til hverken royk eller lukt merkes mer.

Emaljerte produit: De firste gangene et nytt ildsted brukes, kan det danne seg kondensvann pa overflaten. Dette ma torkes bort for a unnga at det dannes varige flekker nar overflaten blir vamp.

5.5 Daglig bruk

Produktet er beregnet for intermitterende forbrenning. Med intermitterende forbrenning menes her vanlig bruk av et ilsted. Dvs. at hvert ilegg bør brenne ned til glør for det legges pa ny ved.

• Apne begge luftventilene. (Bruk en hanske e.l., da betjeningshändtaket kan bli varmt.)
• Legg to halvstore trestykker ut/inn på hvør sin side i pelsbunnen.
• Krøll litt avispapir (evt. never fra bjørkeved) mellom disse, legg litt finklovd ved på kryss og tvers, og tenn opp. Øk størrelsen etterhvert.
• La dōren stá pá glòtt helt til veden tar fyr. Dōren og opptenningsventilen stenges nár veden har antent skikkelig og brenner godt.
• Deretter regulerer du forbrenningen til ønsket varmeavgivelse ved hjelp av luftventilen (Fig. 2B).

Nominell varmeavgivelse oppnas ved ca. 60 % apning av luftventilen, og stegt opptenningsventil

5.6 Pafylling av ved

1. Hvert ilegg bør brenne ned til glør for det legges pa ny ved. Åpne øren pa glott og la undertrykke i ildstedet utjevne seg, for øren apnes helt.
2. Legg i veden og sett øvre luftventil i helt apen stilling i noen minutter til veden har tatt godt fyr.
3. Luftventilen reguleres ned igjen när veden har antent skikkelig og brenner godt.

NBI Adversel mot overfyring: Ildstedet ma aldri overfyres.

Med overfying forstås et for stort ilegg av ved, og/eller for mye lufttilforsel, sik at varmeutviklingen blir for kraftig. Et sikkert tegn på overfying er atprodukter fär glødende punkter. Reduser da ventilinnstillingene øyeblinkkelig.

Ved mistake om for hýyt/dárlig trekk i skorsteinen, ma det søkes fagkyndig hjelp for utbedring. Se ögså «2.0 Tekniske data» og «4.5 Skorstein og roykrør» for informasjon.

5.7 Bruk av ildstedet ved overgang vinter- v

Det bør da fyres medindre ved og med større apning pa luftventilene, sik at veden brenner friskere og raskere. P den maten vil trekken i skorsteinen bli opprettholdt.

For a unnga opphoping av aske bor den fjernes oftere enn vanlig. Se «6.2 Fjernig av aske».

6.o Vedlikehold

6.1 Rengjøring av glass

Jøtul F 8 TD er utstyrt med luftspyling av glasse. Via luftventilen suges luft inn i overkant av ildstedet og spyles nedover lungs innsiden av glasse og reduserer avsetningen av sottelegg.

Det vil allikevel alltid dannes noe sot pa glasset, men mengden vil vare avhengig av de stedlige forhold og regulering av luftspylingsventilen. Mesteparten av sottelegget vil normalt bli brent av nar luftspylingsventilen blir reguliert opp til maks., og det fyres friskt i ildstedet.

Et godt rad! Ved vanlig rengjoring - fukt et kjkkenpapir med varmt vann og ta pa litt aske fra brennkammeret. Gni over glasset og vask deretter med rent vann. Tork godt. Dersom det er behov for a renjore glasset grundigere, er en glassrens anbefale (folg braksanvisingen na flaskan).

6.2 Fjerning av aske

• Loft ut askelisten.
• Bruk en skuffle e.l. og skrap asken ut.
• La alltid noe sand/aske bli liggende igjen som et beskyttende lag mot ildstedbunnen.

Se forvrig ogsa beskrivelse av hvordan handtere aske under: 3.o Sikkerhetsregler

6.3 Rensing og sotfjerning i Produktet

Under fyring vil det kinne danne seg et sotbelegg pa innsiden av ildstedets varmeflater. Sot har en god isolerende effekt, og vil derfor redusere ildstedets varmeavgivelse. Dersom sotbelegg oppstar under bruk av Produktet, vil dette kinne avhjelpes ved bruk av en sotrens.

For a forhindre at det danner seg vann og tjarebelegg i ildstedet, bcr det fyres kraftig med regelmessige mellomrom for a torke opp belegget. En arlig rengjoring innvendig vil vare nodvendig for a f a maksimal varmeutbytte av produitet. Foreta dette gjerne i forbindelse med feing av skorstein og skorsteinsr.

6.4 Feiing av røykrør til skorstein

• Ved bakmonter røykrør loftes topplaten av, og røret børstes gjennom toppen.
• Ved toppmonter røykrør kan produit feies gjennom røykrørets feieluke, eller sa ma hvelvet tas ned og feies gjennom øren. Se pkt. 7.1 hvordan dette gjores.

6.5 Kontroll av ildstedet

Jotul anbefaler at du selv kontrollerer ditt ildsted noye etter at feiing/rengjoring er gjennomfort. Kontroller alle synlige overflater for sprekker.

Se ogsa til at alle sammenfyninger er tette, og at pakninger i dOR og topplate ligger riktig. Pakninger som er slitte aller deformerte bør byttes ut.

Rens pakningsssporet godt, pafor keramisk lim (fas kjopt hos din lokale Jotul forhandler), og press pakningen godt pa plass. Etter kort tid er sammenfoyningen tocr.

6.6 Utvendig vedlikehold

Lakkerte Produkter vil etter noen ars bruk kinne endre farge. Overflaten bør pusses og borstes fri for Iose partikler for ny Jotul ovnslakk pafores.

Utskifting av hvelv - brennplater - fyrbunn (Fig. 7)

Fjern askelisten. (A)
Ta ned hvelvet ved a Iofte det fram og til sider - og kant det ned og ut av doren. (B)
Fjern brennplatene. (C)
Loft fyrbunnen opp og kant den ut. (D)

Ved tilbakemontering, følg samme prosedyre i omvendtrekkefolge.

8.o Årsaker til driftsforstyrrelser - feilsøking

Darlig trekk

• Sjekk skorsteinens lenghte sikat den dekker kravene i nasjonale lover og regler.Se ogsa «2.0 Tekniske data» og «4.5 Skorstein og røykrør» for informasjon.
• Kontroller at min. tversnitt på skorsteinen er i henhold til «2.o Tekniske data»
• Se til at det ikke er noe som hinderr røykgassene á slippe ut: Grener, traer etc.

Ilden dør ut etter en tid

• Kontroller at veden er tørr nok
• Sjekk om det er undertrykk i huset; steng mekaniske vifter og apne et vindu i nærheten av peisen.
• Sjekk at luftventilen er øpen.
• Se til at røykuttaket ikke er tett av sot

Unormalt mye sot pà glasset

Det vil alltid dannes noe sot pa glasset, men mengden vil vare avhengig av:

Fuktigheten i brenselet
- De stedlige trekkforhold
- Regulering av luftventilen.

Mesteparten av sotbelegget vil normalt bli brent av nár luftventilen blir regulert opp til maksimum, og det fyres friski iildstedet. Se ogsa «6.1 Rengjöring av glass - et godt rad»

ENGLISH

Table of contents

1.o Relationship to the authorities. 8
2.o Technical data 8
3.o Safety precautions 9
4.o Installation 9
5.0 Use 10
6.o Maintenance 12
7.0 Service 13
8.o Operational problems - troubleshooting....13

Figures 44

✓	Alle deler er med i produitet (ifølge struktur).	All parts are included.
✓	Alle festemidler er av korrekt type, og er korrekt anvendt.	Correct fastener items have been used and correctly applied.
✓	Overflater er i samsvar med Jøtuls kvalitetsstandarder.	Surfaces comply with Jøtul workmanship standards.
✓	Lukkemeikanismer fungerer som de skal, og uten behov for unødig stor kraft.	Door locking mechanisms function correctly; excessive force is not needed.
✓	Produktet/serien øter kravet for lekkasjetest.	The product/lot complies with the leakage test requirement.
✓	Lakkerte/emaljerte overflater øter kravene i Jøtuls kvalitetsstandarder.	Paint/enamel surface finish complies with Jøtul workmanship standards.
✓	Produktet er fritt for utvendig kitt-ller limklin.	Surfaces are not contaminated by external stove cement or glue.
✓	Produktet har ingen sprekker i glass, støpejern erler andre deler.	There are no cracks in glass, cast iron or other parts.
✓	Pakninger er riktig lagt, og skjemmer ikke produit ved stygge ender eller ved at pakningen er unødig synlig.	Gaskets are correctly applied and do not degrade product appearance (i.e. loose ends or excessive visible exposure).
✓	Dørpakninger er godt limit. Door gaskets are firmly glued/fixed to the door.
✓	Dørpakninger har tilfredsstillende pakningsstrykk. Door gaskets provide satisfactory sealing.
✓	Sjekk at det ikke "lyser gjennom" i ørpakninger erler andre sammenføyninger.	Check for "light through" at door seals and other relevant locations.
✓	Trekkhendler osv fungerer normal.	The function of air valve handle etc is normal.

Jøtul bekrefter herved at dette produit er kontrollert og funnet øvelle i samsvar medøy kvalitetsnormer.	Jøtul hereby confirm that this product has been QC inspected and found to comply with our quality standards.
Lot#/Serie nr. Checked by/ kontrollert av Date/Dato:	Checked by/ kontrollert av	Date/Dato:

Jotul arbeider kontinuereg for om mulig a forbidre sine produiter, og vi forbeholder oss rett til a endrespesifikasjoner, farger og utstyr uten naermere kunngjoring.

Jøtul AS arbeider etter et kvalitetssikringssystem basert på NS-EN ISO 9001 for utvikling,produksjon og salg av ildsteder. Vår kvalitetspolitikk skal gi kundene den trygghet og kvalitetsspelse som Jøtul har statt for sider bedriften historie startet i 1853.
