Produkttype	Kjøkkenvifte
Merke	FALMEC
Modell	MAIA
Installasjon	Veggmontert, utendørs avtrekk eller innendørs resirkulering
Minste avstand til kokeplate	65 cm (gass), 55 cm (elektrisk)
Antall hastigheter	4 (inkludert tidsbegrenset intensivhastighet)
Timer	Programmerbar automatisk avstenging etter 15 minutter
Belysning	Høyeffektive LED-spotter, lavt strømforbruk
Filteralarm	Fast rød LED som indikerer rengjøring av metallfiltre etter 30 timers bruk
Fettfiltre i metall	Vaskbare (hver måned eller etter 30 timer), oppvaskmaskinsikre (maks 55°C)
Kullfilter (tilvalg)	Skiftes hver 3-4 måned avhengig av bruk
Hovedmateriale	Børstet rustfritt stål, glasspaneler
Maksimal vekt som kan henges på viften	1,5 kg
Strømforsyning	230 V ~ 50 Hz, med jording
Beskyttelse	Elektrisk frakobling via tilgjengelig stikkontakt eller hovedbryter
Sikkerhet	Automatisk avstenging, ikke bruk med åpen flamme, krever ventilasjon ved samtidig bruk med forbrenningsapparater
Overflatevedlikehold	Fuktig klut med nøytralt rengjøringsmiddel eller denaturert alkohol; spesifikke håndklær for rustfritt stål
Utskifting av LED-pære	Mulig av brukeren i henhold til monteringsanvisningen
Garanti	Følg sikkerhetsinstruksjonene; reparasjoner kun av kvalifisert personell

Ofte stilte spørsmål - MAIA FALMEC

Hvordan slå på og stille inn hastigheten på MAIA-viften?

Trykk på ON/OFF-knappen for å slå på motoren. Den lagrede hastigheten aktiveres. Bruk + og - knappene for å øke eller redusere hastigheten fra 1 til 4. Hastighet 4 (intensiv) aktiveres midlertidig, og går deretter tilbake til hastighet 3.

Hva betyr den faste røde lampen på viften?

Den faste røde lampen indikerer at fettfiltrene i metall må rengjøres (etter ca. 30 timers bruk). For å tilbakestille alarmen, trykk på TIMER-knappen i 3 sekunder.

Hvordan rengjøre metallfiltrene på viften?

Fjern filtrene i henhold til monteringsanvisningen. Bløtlegg dem i kokende vann med oppvaskmiddel i en time, skyll og tørk. De kan også vaskes i oppvaskmaskin ved maks 55°C. Ikke brett filtrene.

Hva er minste avstand som må overholdes mellom viften og koketoppen?

For en gasskoketopp er minste avstand 65 cm. For en elektrisk koketopp kan den reduseres til 55 cm. Følg monteringsanvisningen og spesifikasjonene for din koketopp.

Kan jeg bruke viften i resirkuleringsmodus?

Ja, hvis du installerer kullfilter (tilvalg). I så fall, fjern tilbakeslagsventilen på luftuttaket. Den rensede luften føres tilbake inn i rommet.

Hvordan skifte LED-pæren på viften?

Koble viften fra strømmen. Følg monteringsanvisningen for å få tilgang til LED-spotten. Bytt den med en identisk modell. Ikke ta på pæren med våte hender.

Hva gjør jeg hvis viften ikke fungerer?

Kontroller først strømforsyningen (stikkontakt, hovedbryter). Hvis kabelen er skadet eller feilen vedvarer, ikke prøv å reparere selv. Kontakt et autorisert teknisk servicesenter eller forhandleren.

Hvordan vedlikeholde rustfritt stål-overflatene på viften?

Bruk en myk, fuktig klut med nøytralt rengjøringsmiddel eller denaturert alkohol. For børstet rustfritt stål anbefaler produsenten Magic Steel-håndklær. Unngå slipende eller sure produkter.

Kan jeg henge gjenstander på viften?

Den totale maksimale vekten av gjenstander plassert eller hengt på viften må ikke overstige 1,5 kg. Ikke overskrid denne grensen for å unngå risiko.

Hvor ofte må jeg skifte kullfiltrene?

Under normale bruksforhold bør kullfiltrene skiftes hver 3. til 4. måned. Se monteringsanvisningen for utskifting.

BRUKSANVISNING MAIA FALMEC

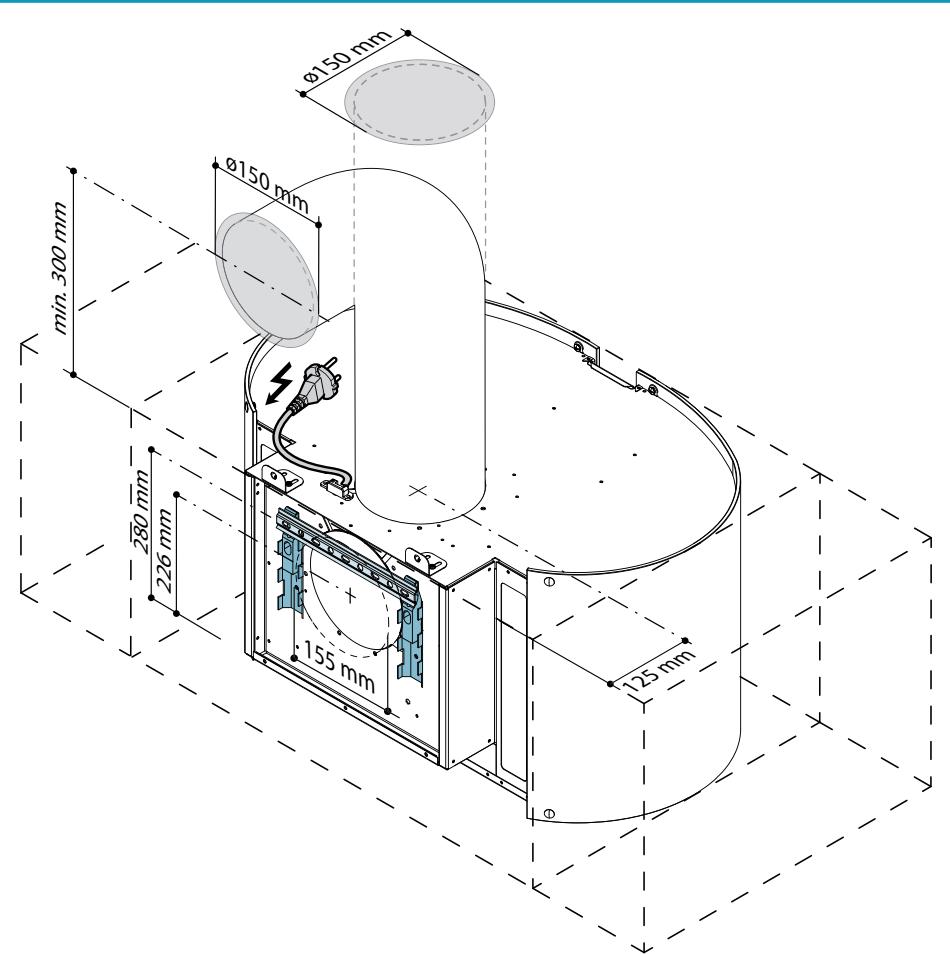

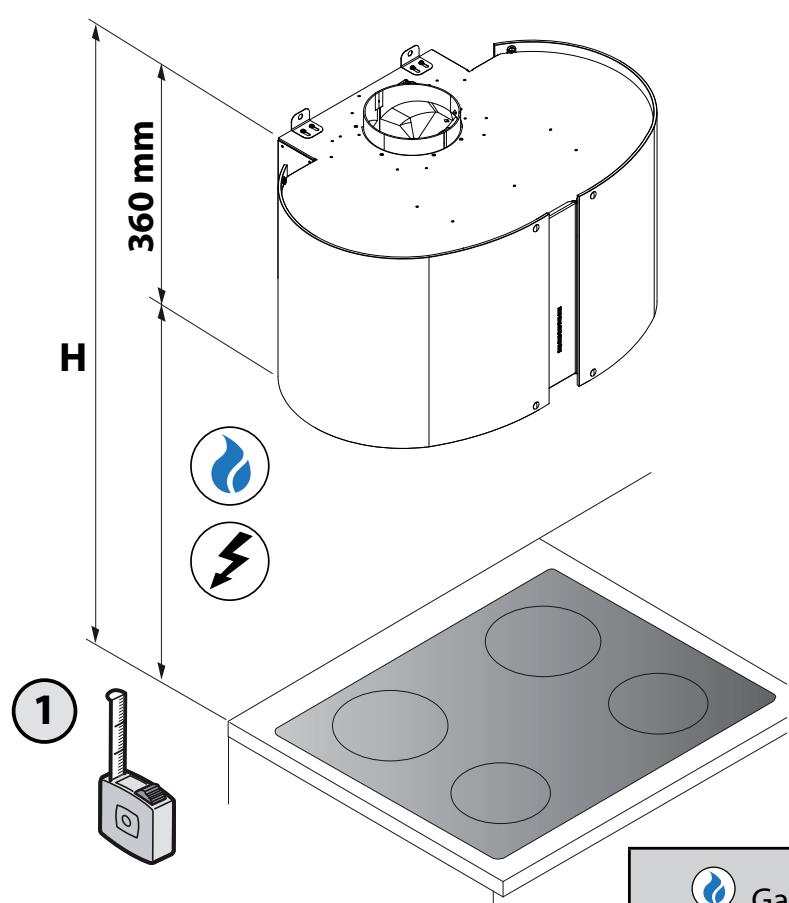

NO - Installasjonsmål (1).

SE - Installation med bakre uttag FI - Takapoistumistien asentamiseksi NO - Installasjon med bakre utgang.

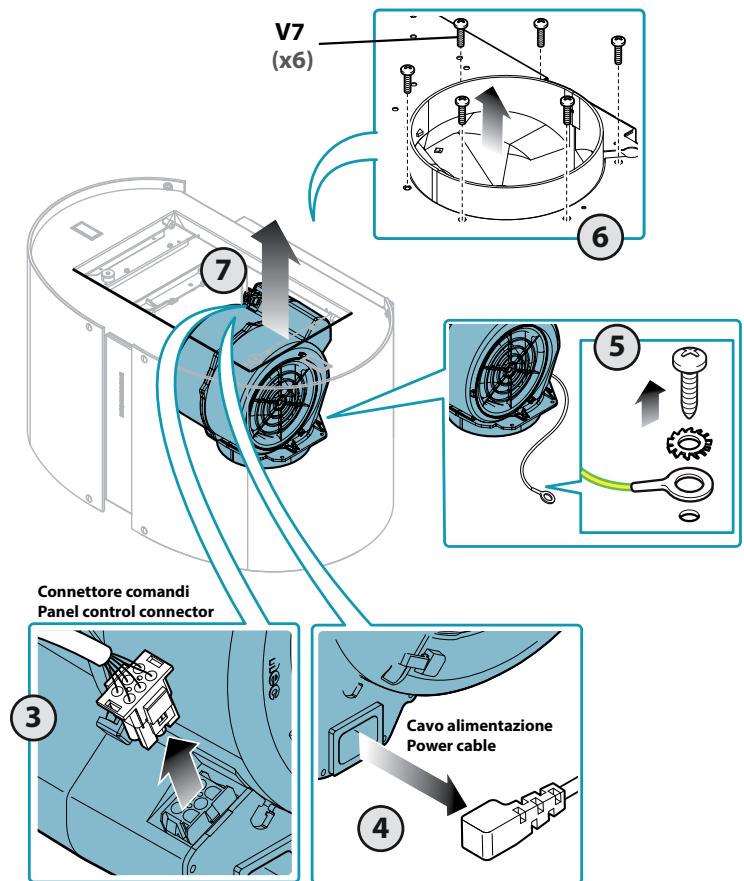

Connettore comandi Panel control connector

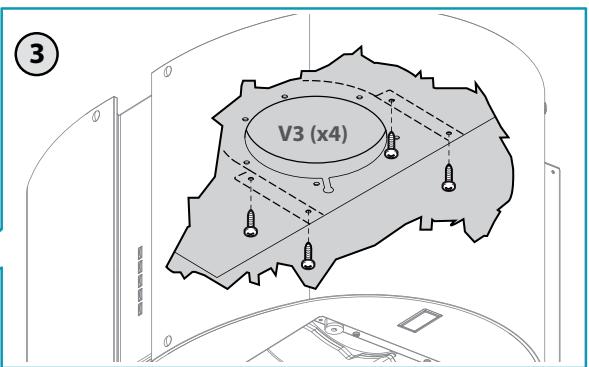

IT - Viti di sicurezza obbligatorie EN - Mandatory safety screws DE - Sicherheitsschrauben, obligatorisch FR - Vis de sécurité obligatoires ES - Tornillos de seguridad obligatorios

RU - Обязательные предохранительные винты PL - Obowiązkowe śruby zabezpieczające NL - Verplichte veiligheidsschroeven PT - Parafusos de segurança obrigatórios DK - Obligatoriske sikkerhedsskruer SE - Obligatoriska säkerhetsskruvar FI - Pakolliset varmistusruuvit NO - Påkrevde sikkerhetsskruer

9a MIRABILIA ROUND

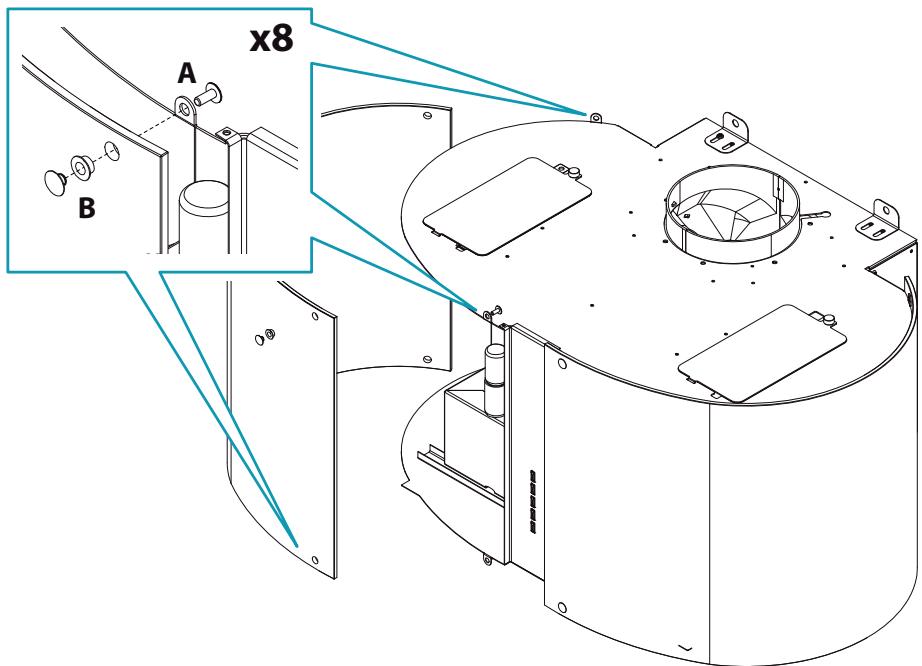

IT - Montaggio vetri EN - Glass assembly DE - Montage der Glasplatten FR - Montage des vitres ES - Montaje de los cristales RU - Монтаж стекол

PL - Montaż szyb NL - Montage ruiten PT - Montagem dos vidros DK - Montage glas SE - Montering av glas FI - Lasien asennus NO - Montering av glassflater

MIRABILIA SQUARE WALL

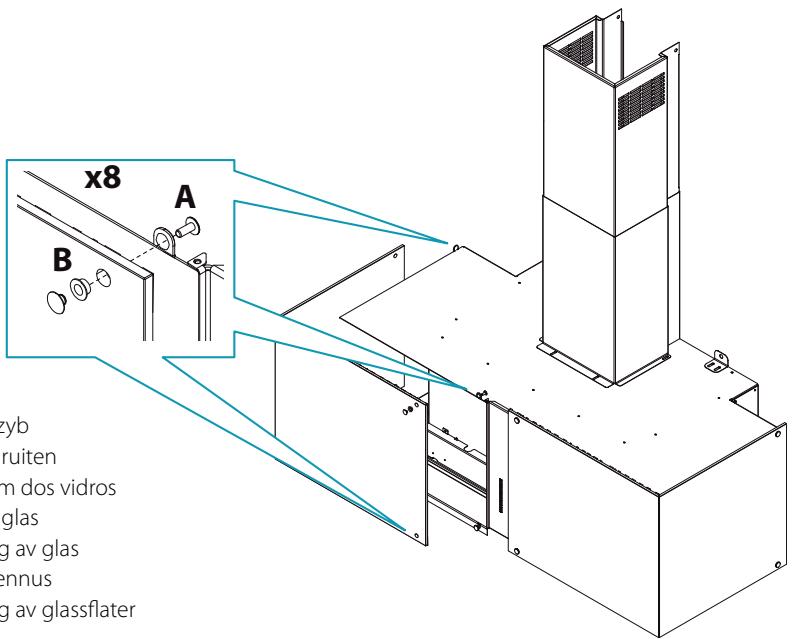

IT - Montaggio vetri EN - Glass assembly DE - Montage der Glasplatten FR - Montage des vitres ES - Montaje de los cristales RU - Монтаж стекол

PL - Montaż szyb NL - Montage ruiten PT - Montagem dos vidros DK - Montage glas SE - Montering av glas FI - Lasien asennus NO - Montering av glassflater

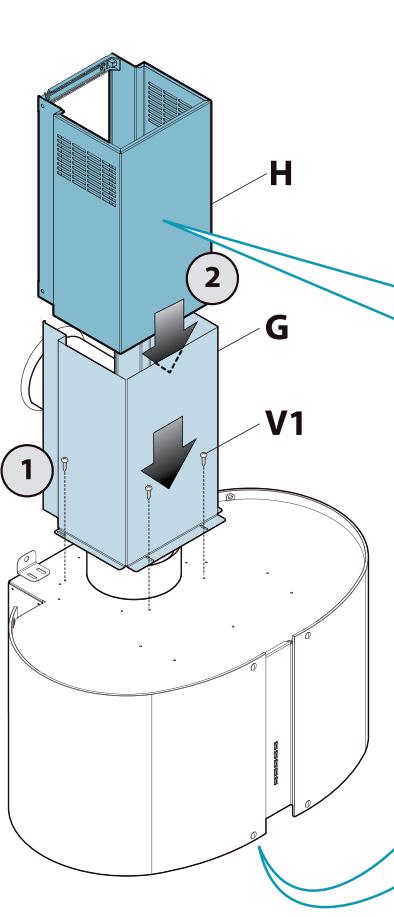

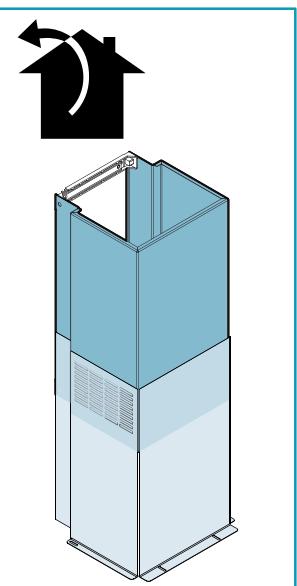

IT - Montaggio camino. EN - Flue assembly. DE - Montage des Kamins. FR - Montage de la cheminée. ES - Montaje de la chimenea. RU - Монтаж дымохода. PL - Montaż komina. NL - Montage schacht. PT - Montagem da chaminé. DK - Montage af skorsten. SE - Montering av rökgång. FI - Poistoputken liitäntä. NO - Montasje av skorstein.

Fagfolk til at udføre den elektriske tilslutning.

Løbende vedligeholdelse sikrer god drift og ydelse over tid.

Avvikelse for Tyskland:

Installasjonsarbeidet skal utføres av kompetente og kvalifiserte installatører, som indikert i denne bruksanvisningen og i overensstemmelse med gjeldende forskrifter.

Dersom strømledningen eller andre deler er skadet, skal ventilatoren IKKE brukes: Koble ventilatorhetten fra strømforsyningen og kontakt forhandler eller autorisert teknisk servicesenter for reparasjon.

Utfør aldri endringer på apparatets elektriske, mekaniske eller funksjonelle struktur.

Forsøk aldri å utføre reparasjoner eller utskiftninger på egen hånd: inngrep som er utført av inkompetente og ukvalifiserte personer kan forårsake skader, selv meget alvorlige, på eiendom og/eller personer, som ikke dekkes av produsentens garanti.

ADVARSLER FOR INSTALLATØR

TEKNISK SIKKERHET

Før ventilatorhetten installeres, kontroller integriteten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.

Dersom det er blitt oppdaget en estetisk feil, skal ventilatoren IKKE installeres; legg den i originalemballasjen og kontakt forhandleren.

Når den først er installert, vil ingen klage på estetiske feil aksepteres.

Under installasjonen, bruk alltid personlig verneutstyr (for eksempel vernesko) og utvis aktsom og korrekt atferd.

Monteringssettet (skruer og plugger) som leveres med ventilatorhetten, kan kun brukes på murvegger. Ved montering av ventilatorhetten på en vegg av annet materiale, må du vurdere andre festesystemer der det tas hensyn til veggens styrke og ventilatorhettens vekt (angitt på side 2).

Vær oppmerksom på at installasjon med andre festesystemer enn de som følger med, eller systemer som ikke overholder forskriftene, kan forårsake risiko rundt elektrisitet eller mekanisk tetthet.

Ikke installer ventilatoren i utendørsmiljøer, og ikke utsett den for værpåvirkning (regn, vind, osv.).

EL-SIKKERHET

Det elektriske anlegget som ventilatorhetten kobles til, skal oppfylle forskriftene og være utstyrt med jordforbindelse i overensstemmelse med sikkerhetsstandardene i brukerlandet. Det skal dessuten oppfylle de europeiske forskriftene om radiosty.

Før installasjon av ventilatorhetten, sjekk at nettspenningen tilsvarer den som er angitt på typeskiltet inne i ventilatorhetten.

Stikkontakten som brukes for den elektriske tilkoblingen, skal være lett tilgjengelig med installert apparat. I motsatt fall, innrett en hovedbryter i en tilgjengelig posisjon, for å koble fra ventilatorhetten når det er nødvendig.

Eventuelle endringer på strømanlegget skal kun utføres av faglært elektriker.

Den maksimale lengden på festeskruene til skorsteinen (levert av produsenten) er 13 mm. Bruk av skruer som ikke samsvarer med disse instruksene, kan medføre elektrisk fare.

Hvis det forekommer feilfunksjoner på apparatet, ikke forsøk å reparere det selv, men ta kontakt med forhandler eller et autorisert servicesenter for reparasjon.

Under installasjon av ventilatorhetten, frakoble apparatet ved å fjerne støpselet eller ved å bruke hovedbryteren.

SIKKERHET I FORHOLD TIL RØYKUTSLIPP

Unngå å koble apparatet til avtrekkskanaler for røyk produsert av forbrenning (dampkjeler, kaminer, osv.).

Før installasjon av ventilatorhetten, kontroller at alle gjeldende forskrifter om utslipp av luft overholdes.

ADVARSLER FOR BRUKER

Disse advarslene er blitt utarbeidet for din og andres sikkerhet. Vi ber deg derfor om å lese hele bruksanvisningen nøye før apparatet brukes eller det utføres renhold på dette.

Produsentene fraskriver seg ethvert ansvar for eventuelle direkte eller indirekte skader på personer, eiendom eller husdyr som skyldes manglende overholdelse av sikkerhetsanvisningene i denne bruksanvisningen.

Det er meget viktig at bruksanvisningen oppbevares sammen med apparatet for fremtidig bruk.

Pass på at bruksanvisningen følger med apparatet hvis det selges eller overføres til en annen person, slik at den nye brukeren kan gjøre seg kjent med ventilatorhettens virkemåte og de tilhørende anvisningene.

Etter installasjon av ventilatorhetten i rustfritt stål er det nødvendig å rengjøre den for å fjerne rester av klebemiddel fra den beskyttende emballasjen og eventuelle fettflekker og oljer. Hvis de ikke fjernes, kan de forårsake uopprettelig forringelse av overflaten på ventilatorhetten. Til dette formålet anbefaler produsenten å bruke de utleverte våtserviettene, som også kan kjøpes separat.

Krev bruk av originale reservedeler.

TILTENKT BRUK

Apparatet er utelukkende beregnet for oppsuging av røyk som oppstår ved tilberedning av matvarer i husholdningsmiljø og ikke profesjonelt: all annen bruk er feilaktig, det kan føre til skade på personer, gjenstander og husdyr og fritar produsenten fra ethvert ansvar.

Apparatet kan brukes av barn over 8 år eller av personer med nedsatte fysiske, sansemessige eller mentale evner, eller personer uten erfaring og nødvendig kunnskap, forutsatt at de er under tilsyn eller etter at vedkommende har mottatt instruksjoner om sikker bruk av apparatet og fullt ut har forstått de relaterte farene.

Barn skal ikke leke med apparatet. Rengjøring og vedlikehold som skal besørges av brukeren bør ikke utføres av barn uten tilsyn.

ANVISNINGER FOR BRUK OG RENGJØRING

Før rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren.

Ikke bruk ventilatoren med våte hender eller bare føtter.

Når apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, utsuger) er slukket.

Den maksimale totalvekten til eventuelle gjenstander plassert på eller opphengt i (der dette er mulig) ventilatorhetten skal ikke overstige 1,5 kg.

Kontroller frityranordningene under bruk: Overopphetet olje kan antennes.

Ikke tenn åpne flammer under ventilatoren.

Unngå å tilberede mat med åpen ild under ventilatoren.

Bruk aldri ventilatorhetten uten fettfilter i metall; fett og smuss vil kunne avsettes i apparatet og svekke funksjonen.

Ventilatorhettens tilgjengelige deler kan bli varme dersom de brukes sammen med apparater til matlaging.

Ikke utfør renhold på deler av ventilatorhetten før den fortsatt er varm.

Dersom renhold ikke gjennomføres i henhold til de prosedyrer og med de produktene som er nevnt i denne bruksanvisningen, kan det oppstå brannfare.

Slå av hovedbryteren på apparatet hvis det ikke brukes over lengre tid.

Ved bruk samtidig med andre anlegg (dampkjele, ovn, kamin, osv.) forsynt med gass eller annet brensel, sørg for en tilstrekkelig ventilasjon av lokalet der røyken oppstår, i henhold til gjeldende forskrifter.

INSTALLASJON

De tekniske dataene til apparatet er angitt på etikettene plassert på innsiden av ventilatorhetten.

PLASSERING

Minsteavstanden mellom den øverste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er angitt i montasjeanvisningene.

Vanligvis når ventilatorhetten er plassert på en gassplatetopp, skal denne avstanden være på minst 65 cm (25,6"). Imidlertid, på grunnlag av en tolkning av EN60335-2-31 av 11-07-2002 fra TC61 (pkt. 7.12.1 møte 15 sak 10.11), kan minsteavstanden mellom platetoppen og den nedre delen av hetten reduseres til det oppgitte målet i montasjeanvisningene.

Dersom instruksjonene for gassplatetoppen spesifiserer en større avstand, må dette tas i betraktning. Ikke installer ventilatoren i utendørsmiljøer og ikke utsett den for værpåvirkning (regn, vind, osv.).

ELEKTRISK TILKOBLING

Før det foretas noen form for inngrep på ventilatoren, frakoble apparatets strømforsyning.

Påse at strømledningene inne i ventilatorhetten ikke blir frakoblet eller kuttet; i motsatt fall, kontakt nærmeste servicesenter.

Fagfolk skal utføre den elektriske tilkoblingen.

Tilkoblingen må utføres i samsvar med gjeldende lovbestemmelser.

Før ventilatorhetten tilkobles strømnettet, kontroller følgende:

• at nettspenningen tilsvarer den som er angitt på merkeskiltet plassert på innsiden av ventilatorhetten;
• at det elektriske anlegget oppfyller forskriftene og er i stand til å tåle belastninger (se de tekniske dataene plassert i ventilatoren);
• at støpselet og strømkabelen ikke skal komme i kontakt med temperaturer som overstiger 70°C;
• at strømanlegget har en effektiv og korrekt jordforbindelse i henhold til gjeldende forskrifter;
• at stikkontakten som brukes for tilkoblingen er lett tilgjengelig med installert ventilatorhette.

Ved:

• apparater utstyrt med en ledning uten støpsel: støpslet som skal brukes må være av typen "normalisert". Ledningene skal kobles som følger: gul-grønn for jording, blå for nøytral og brun ledning for fase. Støpselet må kobles til en passende sikkerhetskontakt. Fast apparat som ikke er utstyrt med strømledning eller støpsel, eller annen anordning som besørger frakobling fra nettet, med en åpningsdistanse på kontaktene som tillater total frakobling under tilstand av overspenningskategori III. Disse frakoblingsanordningene skal være tilordnet i strømnettet i samsvar med installasjonsreglene.

Den gule/grønne jordledningen skal ikke avbrytes av bryteren.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholdes.

VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)

I denne versjonen blir røyk og damp ledet ut i det fri gjennom et avtrekksrør.

Til dette formålet må ventilatorhettens utløpskobling kobles med et rør til en ekstern utgang.

Utgangsrøret må ha:

• en diameter som ikke er mindre enn den for koplingen til ventilatorhetten.
• en svak helning nedover (fall) i de horisontale stykkene for å unngå at kondens strømmer tilbake i motoren.
• minste nødvendige antall krumninger.
• minimum nødvendig lengde for å unngå vibrasjoner og reduksjon av ventilatorens sugekapasitet.

Det er nødvendig å isolere rørene som passerer gjennom kalde miljøer.

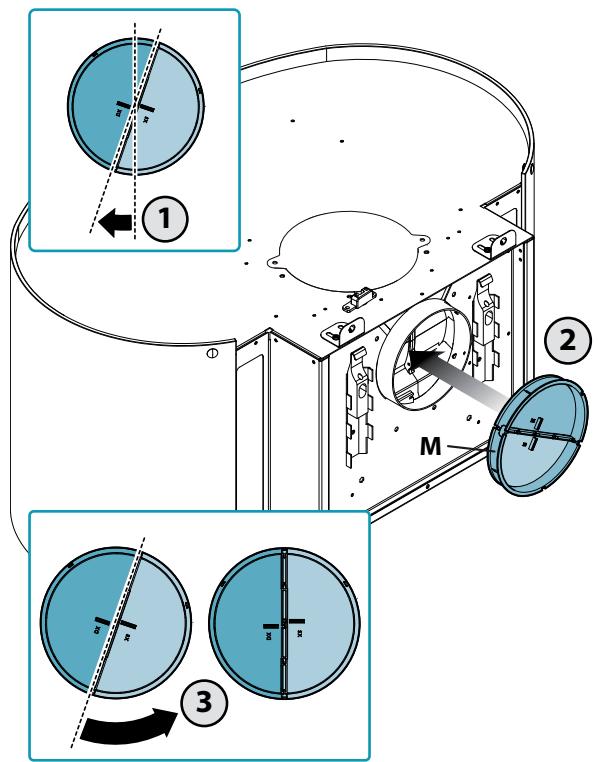

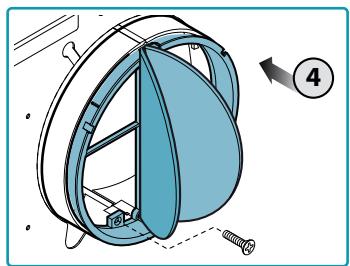

For å unngå retur av luft fra utsiden, finnes en tilbakeslagsventil ved bruk av motorer med 800 m3/h eller mer.

Avvik for Tyskland:

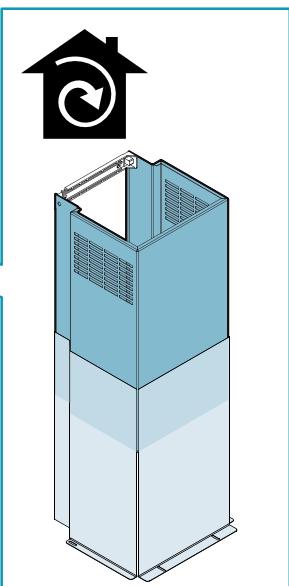

I denne versjonen passerer luften gjennom filtre med aktivt kull for å bli renset og resirkulert i miljøet.

Kontroller at filtrene med aktivt kull er montert på ventilatorhetten, i motsatt fall, sett disse på som angitt i montasjeanvisningene.

I denne versjonen skal ikke tilbakeslagsventilen monteres: fjern denne hvis den er til stede på luftutløpskoplingen til motoren.

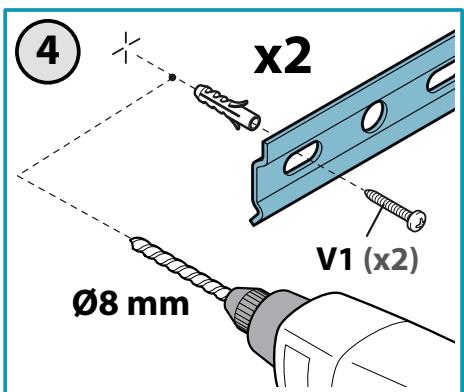

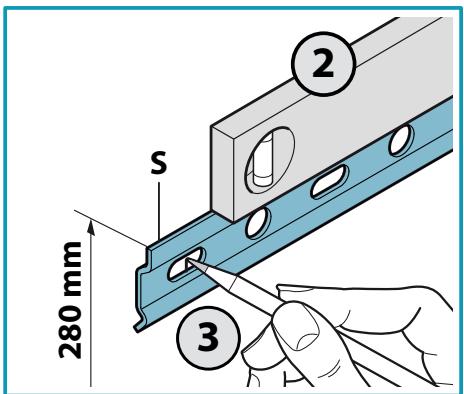

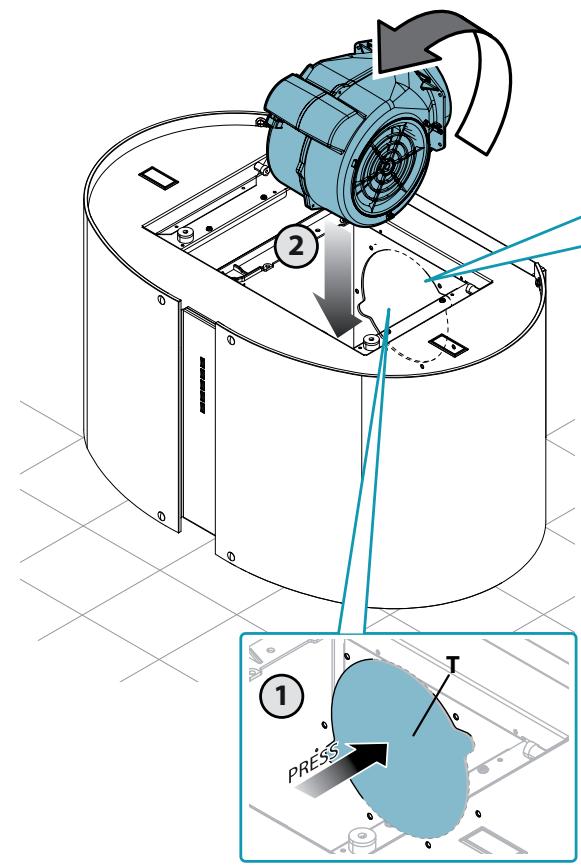

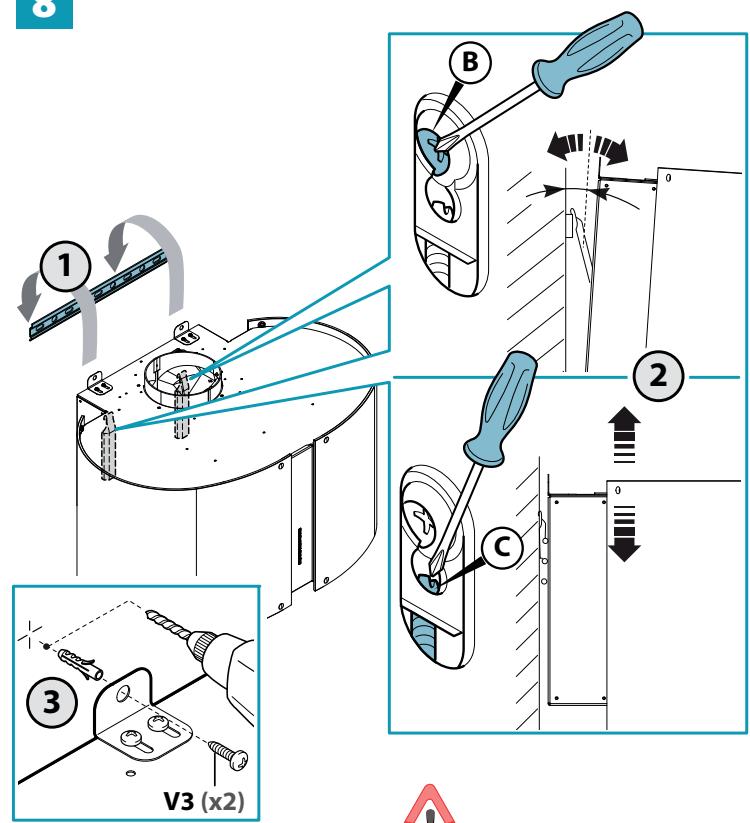

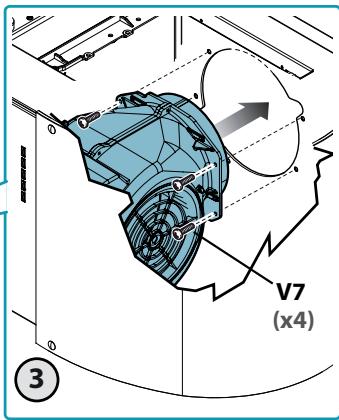

MONTERINGSANVISNINGER

Ventilatorhetten kan installeres i ulike konfigurasjoner.

De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesifisert, fasene som svarer til ønsket installasjon.

FUNKSJON

NÅR SKAL DU SLÅ PÅ VENTILATORHETTEN?

Slå på ventilatorhetten minst ett minutt før matlagingen startes, for å lede bort røyk og damp mot utsugingsflaten.

Etter endt matlaging la ventilatorhetten være i drift helt til all damp og lukt er fullstendig sugd opp: med timer-funksjonen, er det mulig å stille inn automatisk slukking av ventilatorhetten etter 15 minutters drift.

HVILKEN HASTIGHET SKAL MAN VELGE?

I hastighet: holder luften ren med lavt strømforbruk.

II hastighet: normale bruksforhold.

III hastighet: ved sterk lukt og damp.

IV hastighet: rask fjerning av lukt og damp.

NÅR SKAL FILTRENE RENGJØRES ELLER SKIFTES UT?

Metallfiltrene må vaskes hver 30. brukstime.

Filtrene med aktivt kull skal skiftes ut hver 3.-4. måned avhengig av bruken av ventilatoren.

For flere detaljer se kap "VEDLIKEHOLD".

ELEKTRONISK BETJENINGSPANEL

+

*

-

Motor ON/OFF Ved start er hastigheten den som ble lagret ved forrige slukking.
Økning av hastighet fra 1 til 4 Hastighet 4 er aktiv kun i noen minutter, på akti- veres hastighet 3.	Hastighetene signaliseres av led-lampene på tastene: + + - Hastighet 1 + + - Hastighet 2 + + - Hastighet 3 + + - Hastighet 4 (led-lampe "+" blinker)
Reduksjon av hastighet fra 4 til 1
Tenning / slukking av lys Trykk i 3 sekunder for omgivelseslys Med motoren OFF (AV): Bruk + og - for Å justere styrken
TIMER (Rød blinkende led-lampe) Automatisch slukking erter 15min. Funksjonden deaktiveres (Rød led-lampe slukket) hijis: - Trykk en gang til på TIMER-tasten (). - Trykk på tasten ON/OFF (). FILTERALARM (Rødt LED lyser fast med ( ) av) Vedlikethold av fettflitrene etter ca. 30 brukstimer. Trykk ( ) i 3 sekunder for Å nullstille telleren.

VEDLIKEHOLD

For rengjøring eller vedlikehold, koble fra apparatet ved å ta ut støpselet eller ved å bruke hovedbryteren.

Unngå bruk av rengjøringsmidler som inneholder slipende, syreholdige eller korrosive stoffer, og kluter med grove overflater.

Kontinuerlig vedlikehold sikrer god drift og ytelse i tidens løp.

Særskilt oppmerksomhet må rettes mot metallfettfiltre: hyppig rengjøring av filtrene og tilhørende støtter sikrer at det ikke samles opp fett som er brannfarlig.

RENGJØRING AV UTVENDIGE FLATER

Det anbefales å rengjøre ventilatorhettens utvendige flater minst hver 15. dag for å unngå at olje og fettstoffer kan skade dem. For rengjøring av ventilatorhetten, utformet i børstet rustfritt stål, anbefaler produsenten å bruke renseserviettene "Magic Steel".

Alternativet, og for alle andre overflatetyper, utføres rengjøringen med en fuktig klut fuktet med nøytralt vaskemiddel eller rødsprit.

Avslutt rengjøringen med en grundig skylling og tørking med en myk klut.

Ikke bruk for mye vann i nærheten av panelet og belysningsenhetene for å hindre at fuktighet når elektroniske deler.

Rengjøring av glasspanelene skal utføres kun med spesialvaskemidler som ikke er etsende eller slipende, ved bruk av en myk klut.

Produsenten fraskriver seg ethvert ansvar dersom disse anvisningene ikke følges.

RENGJØRING AV GLASSFLATER

For åjerne glasslatene, se monteringsanvisningene.

RENGJØRING AV INNVENDIGE FLATER

Det er forbudt å rengjøre elektriske deler eller deler knyttet til motoren på innsiden av ventilatorhetten, med væsker eller løsemidler.

Ikke bruk etsende, syreholdige eller alkaliske rengjøringsmidler.

Vasking i oppvaskmaskinen er tillatt, men det kan medføre misfarging av filtermaterialet: dette problemet reduseres ved å bruke vaskeprogrammer med lave temperaturer (55°C maks.).

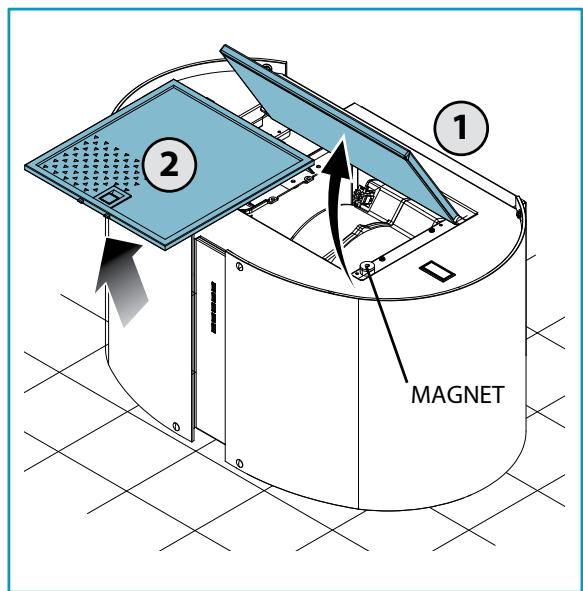

For opptrekking og innsetting av fettmetallfiltrene, se monteringsanvisningene.

FILTRE MED AKTIVT KULL

Disse filtrene absorberer lukt som er til stede i luften som passerer gjennom dem. Den rensede luften blir deretter returnert til miljøet.

Filtrene med aktivt kull må skiftes ut gjennomsnittlig hver 3.-4. måned ved normal bruk.

For utskiftning av de aktive kullfiltrene, se monteringsanvisningene.

BELYSNING

Ventilatorhetten er utstyrt med høy effektiv spotlight-belysning, lavt forbruk og meget lang varighet under normale bruksforhold.

lig husholdningsavfall (det vil si sammen med "blandet kommunalt avfall"), men skal håndteres separat slik at det kan utsettes for operasjoner for gjenbruk, eller for spesifikk behandling, for å fjerne og trygt avhende de eventuelle stoffer som er skadelige for miljøet og trekke ut de råvarene som kan resirkuleres. Korrekt kassering av dette produktet vil bidra til å bevare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljø, som kan være forårsaket av feilaktig avhending avfall.

Vennligst ta kontakt med lokale myndigheter for ytterligere detaljer om nærmeste innsamlingspunkt. Bøter for feilaktig avhending av denne typen avfall kan gis i henhold til nasjonal lovgivning.

INFORMASJON OM KASSERING I LAND INNENFOR EU

EU-direktivet for WEEE-apparater er blitt gjennomført på ulikt vis i hvert land. Hvis apparatet skal kasseres, anbefaler vi derfor at du kontakter de lokale myndighetene eller forhandleren for å få informasjon om korrekt kassering.

INFORMASJON OM KASSERING I LAND UTENFOR EU

Symbolet med en overkrysset avfallsbeholder er gjeldende kun i EU: hvis dette apparatet skal kasseres i et annet land, anbefaler vi å ta kontakt med lokale myndigheter eller forhandler for informasjon om korrekt kassering.

VÆR OPPMERKSOM!

Firmaet forbeholder seg retten til å foreta endringer på apparatene til enhver tid og uten forvarsel. Trykking, oversettelse og reproduksjon, selv delvis, av denne bruksanvisningen er underlagt tillatelse fra produsenten.

Bruksanvisningen er skrevet på italiensk, produsenten fraskriver seg ansvaret for eventuelle skrive- eller oversettelsesfeil.

falmec

Life inspired.

falmec

Life inspired.

falmec

Life inspired.

falmec

Life inspired.

FALMEC S.p.A.
