BRUKSANVISNING SC3725 QLIMA

“h” vises på displayet

2. Tryk på knappen TIMER ON for at vise “6:0h” på displayet

Kjære kunde! Gratulerer med ditt nye Qlima klimaanlegg. Du har kjøpt et produkt av høy kvalitet som vil være til glede i mange år, hvis du bruker det på en ansvarlig måte. Les denne bruksanvisningen før du tar klimaanlegget i bruk – slik sikrer du at det får lang levetid. På vegne av produsenten gir vi 2 års garanti mot material- og produksjonsfeil og 4 års garanti på kompressorer. Gled deg over ditt nye klimaanlegg. Med vennlig hilsen, PVG Holding b.v. Kundeservice

• Apparatet må alltid være koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid være lett tilgjengelig når enheten er koblet til. Les disse instruksene nøye, og følg anvisningene.
• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjølemontør for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres årlig av en autorisert kjølemontør. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen. Kontroller følgende før enheten kobles til:
• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.
• Stikkontakten og strømforsyningen må være egnet for strømmen som er angitt på merkeplaten.
• Støpselet på ledningen til enheten må passe inn i stikkontakten på veggen.

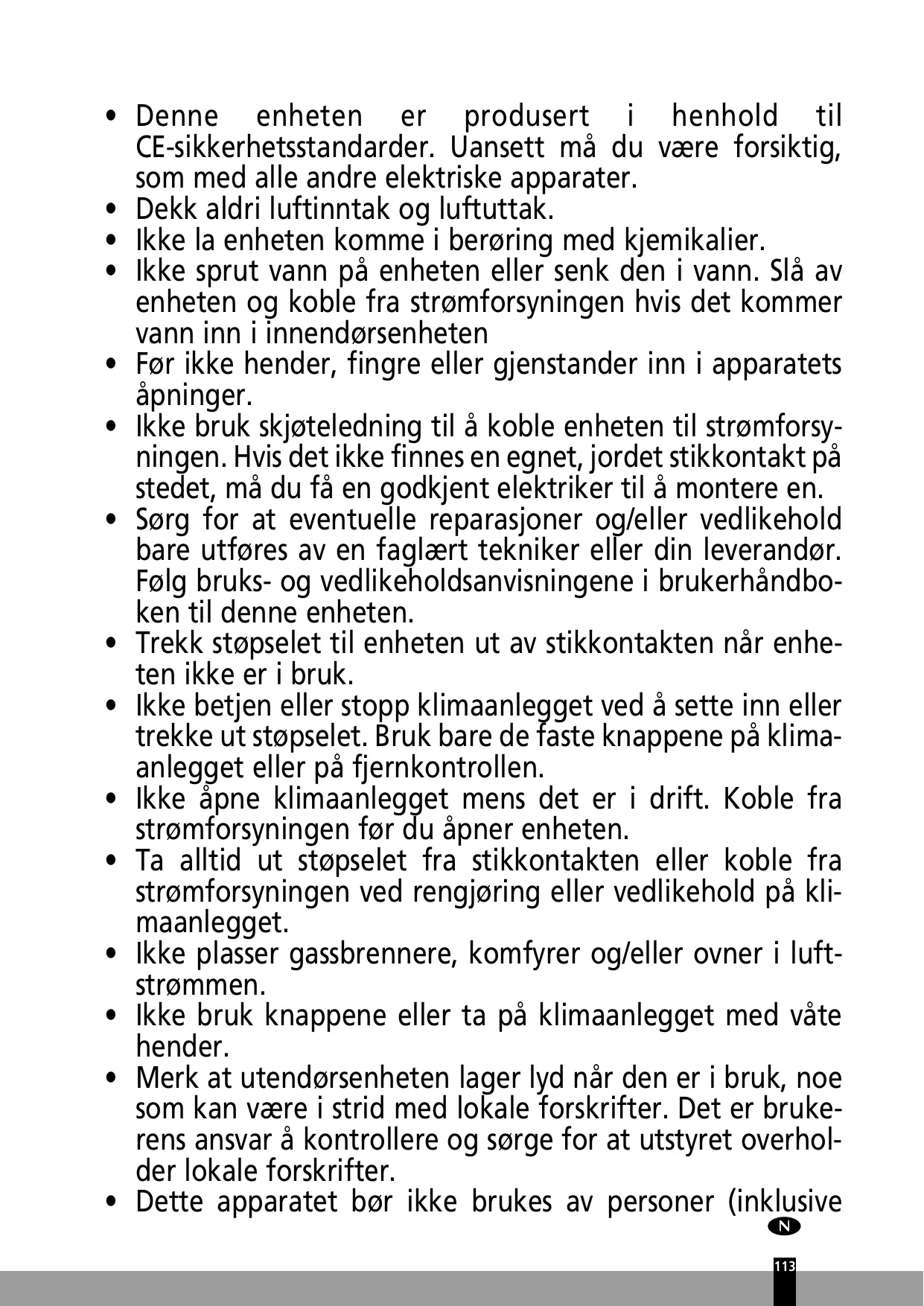

• Denne enheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett må du være forsiktig, som med alle andre elektriske apparater.
• Dekk aldri luftinntak og luftuttak.
• Ikke la enheten komme i berøring med kjemikalier.
• Ikke sprut vann på enheten eller senk den i vann. Slå av enheten og koble fra strømforsyningen hvis det kommer vann inn i innendørsenheten
• Før ikke hender, fingre eller gjenstander inn i apparatets åpninger.
• Ikke bruk skjøteledning til å koble enheten til strømforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet, må du få en godkjent elektriker til å montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utføres av en faglært tekniker eller din leverandør. Følg bruks- og vedlikeholdsanvisningene i brukerhåndboken til denne enheten.
• Trekk støpselet til enheten ut av stikkontakten når enheten ikke er i bruk.
• Ikke betjen eller stopp klimaanlegget ved å sette inn eller trekke ut støpselet. Bruk bare de faste knappene på klimaanlegget eller på fjernkontrollen.
• Ikke åpne klimaanlegget mens det er i drift. Koble fra strømforsyningen før du åpner enheten.
• Ta alltid ut støpselet fra stikkontakten eller koble fra strømforsyningen ved rengjøring eller vedlikehold på klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller ovner i luftstrømmen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lyd når den er i bruk, noe som kan være i strid med lokale forskrifter. Det er brukerens ansvar å kontrollere og sørge for at utstyret overholder lokale forskrifter.
• Dette apparatet bør ikke brukes av personer (inklusive

barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet. Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Ikke stå rett foran luftstrømmen. Ikke drikk kondensasjon fra klimaanlegget. Ikke gjør noen forandringer på produktet. Hvis strømledningen er skadet skal den skiftes av produsenten, deres kundeserviceavdeling, eller personer med tilsvarende kvalifikasjoner, for å unngå fare. Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap kun dersom de får tilsyn eller instruksjoner om hvordan man bruker produktet på en sikker måte og forstår eventuelle farer. Barn skal ikke leke med produktet. Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn. MERKNAD!

1. Denne luftkondisjoneringsenheten inneholder fluorgasser. For spesifikk informasjon om hvilken type

gass og mengden, kan du se på den aktuelle etiketten på selve enheten.

Montasje, service, vedlikehold og reparasjon av denne enheten må utføres av en sertifisert tekniker.

Demontering og gjenvinning av produktet må utføres av en sertifisert tekniker.

Når enheten kontrolleres for lekkasjer, er riktig journalføring av alle sjekker sterkt anbefalt.

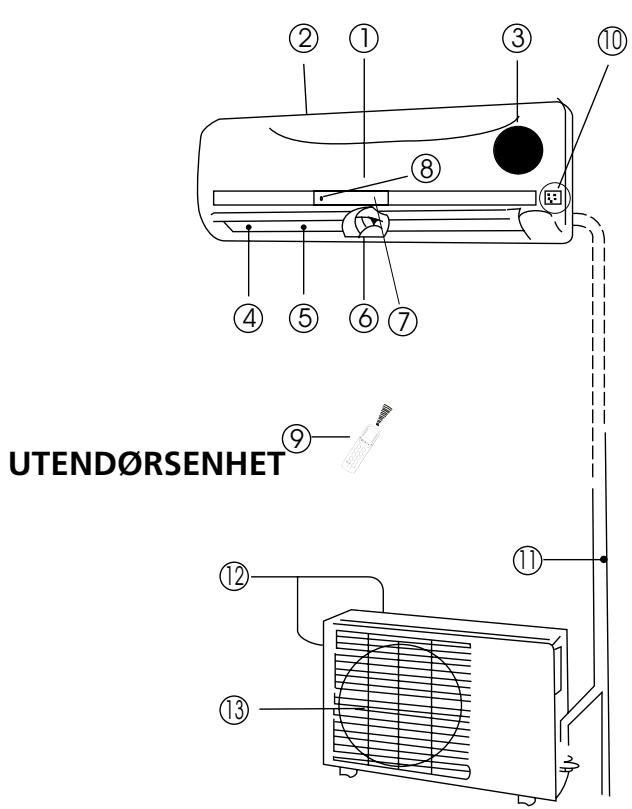

INNENDØRSENHET Innendørsenhet

f Vertikalt luftspjeld

Fjernkontroll (du finner flere opply4

Utendørsenhet k Tilkoblingsrør, avløpsslange (S37xx til-

koblingsrør følger ikke med) l Luftinntak (på siden og bak) m Luftavløp

DRIFTSTEMPERATUR Kjøle-, varme- og / eller avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur: Kjølefunksjon Varmefunksjon Avfuktingsfunksjon Romtemperatur 17ºC - 32ºC 0ºC - 30ºC 10ºC - 32ºC Utetemperatur -25ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC Temperatur Funksjon OBS!

• Når klimaanlegget brukes ved andre temperaturer enn de som er nevnt ovenfor, vil noen av sikkerhetsfunksjonene bli aktivert. Dette vil resultere i feil i enheten.
• Hvis klimaanlegget brukes når den relative fuktigheten i rommet overstiger 80 %, kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).
• For å oppnå maksimal effekt av klimaanlegget, må du alltid lukke dører og vinduer når anlegget brukes til kjøling eller oppvarming.

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som det skal.

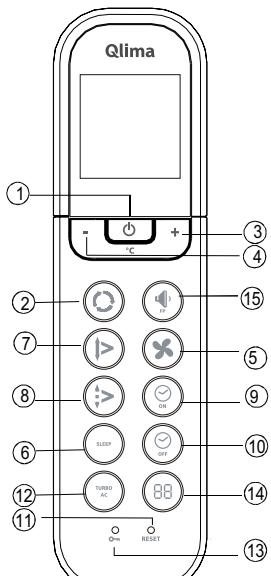

On/off-knapp (på/av): Trykk på denne knappen for å starte enheten. Trykk på knappen igjen for å stoppe enheten.

Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i denne rekkefølgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren: AUTO KJØLING AVFUKTING OPPVARMING VIFTE

+ -knapp: Trykk på knappen for å øke innetemperaturen til max. 30 ºC.

Fan-knapp (vifte): Denne knappen brukes til å velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i denne rekkefølgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Når du velger funksjonene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv.

SLEEP-knapp (økonomi): Trykk på denne knappen for å gå inn i energisparemodus. Trykk på knappen igjen for å avbryte. Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1 º C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/2 grader). Deretter vil enheten automatisk slå seg av. .

Swing-knapp (dreie): Trykk på SWING-knappen for å aktivere dreiefunksjonen. Trykk på knappen igjen for å deaktivere funksjonen.

Air direction-knapp (retning på luftstrøm): Trykk på denne knappen for å endre vinkelen på spjeldet. Vinkelen endrer seg 6 ° for hver gang du trykker på denne knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjøle- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet når du trykker på denne knappen.

Timer on-knapp (timer klimaanlegg på): Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0

Timer off-knapp timer, klimaanlegg av: Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0

RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger, og kontrollen går tilbake til de opprinnelige innstillingene.

TURBO-knapp/Active Clean: Trykker du på denne knappen i kjølemodus, går klimaanlegget over i kraftig kjølefunksjon. Trykk på nytt for å avbryte TURBO-funksjonen. Når du trykker på denne knappen (> 2 sekunder), går enheten i Active Clean modus. Det startes opp en fullstendig prosess for å rense fordamperen innvendig og redusere bakterievekst. Når denne funksjonen aktiveres, avbrytes alle timerinnstillinger. For å stoppe Active Clean modus trykk på knappen (> 2 sekunder) igjen.

LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for å avbryte låsemodusen.

LED DISPLAY-knapp: Ved å trykke på denne knappen, kan du slå på bakgrunnslyset på displayet på fjernkontrollen. Lyset slås automatisk av hvis ingen taster trykkes på innen tre sekunder (gjelder ikke for enheter som ikke er utstyrt med denne funksjonen).

Knapp for lav støy/innendørs frostforebygging: Trykk på denne knappen for å senke nivået på innestøyen til 21 dB(A). Viften i inneenheten reduseres til laveste nivå. Når du trykker på denne knappen (> 2 sekunder), går enheten i frostforebyggingsmodus. Enheten tilsidesetter da innstillingen av innetemperatur, og stiller den til ca. 8 °C. På den måten unngår du frost i huset under kuldeperioder, med lavest mulig energiforbruk. Når du har valgt denne modusen, viser displayet på innendørsenheten “FP”. Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostforebyggingsmodus: trykk på knappen en gang til.

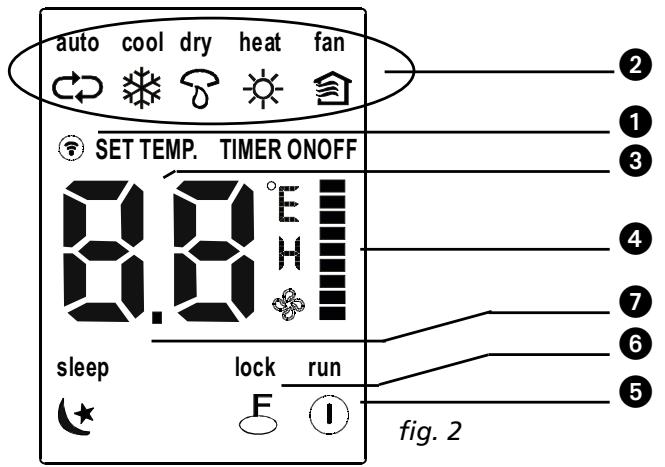

Navn og funksjoner for indikatorene på fjernkontrollen auto cool dry heat fan

VIFTEHASTIGHET-indikator: Trykk på FAN SPEED-knappen (viftehastighet) for å velge ønsket viftehastighetsinnstilling (automatisk – lav – middles – høy ). Alle valg unntatt automatisk viftehastighet vises på LCD-skjermen. Viftehastigheten er A U T O når driftsmodus er enten AUTO eller DRY.

AV/PÅ-indikator: Dette symbolet vises når enheten er slått på ved hjelp av fjernkontrollen, og forsvinner når enheten slås av.

LÅS-indikator: LOCK display (lås display) vises når du trykker på LOCK-knappen. Trykk på LOCK-knappen for å tømme displayet.

Sleep: Vises når enheten står i standby-modus. Trykk på SLEEP-knappen igjen for å fjerne.

MERK! Alle elementene vises i fig. 2 for oversiktens skyld. Men når klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet. Slik bruker du fjernkontrollen Sette inn/skifte batterier Bruk to alkaliske (tørre) batterier (AAA/LR03). Ikke bruk oppladbare batterier.

Fjern batteridekselet bak på fjernkontrollen ved å trekke det i pilens retning.

Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.

Sett på dekselet igjen ved å skyve det tilbake på plass.

• Gjennomsnittlig levetid for batteriene er ca. 6 måneder ved normal bruk.
• Skift batteriene når innendørsenheten ikke avgir et pipesignal som svar elller hvis overføringsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid. AUTOMATISK drift Når klimaanlegget er klart til bruk, (kontroller om enheten er koblet til strømforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner å blinke.

Trykk på + - eller - -knappen for å stille inn ønsket romtemperatur.

Trykk på On/Off-knappen for å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.

Trykk på On/Off-knappen igjen for å stoppe enheten.

• I AUTO-modus vil klimaanlegget automatisk velge kjøle-, oppvarming- og ventilasjonsmodus i henhold til den målte forskjellen mellom den faktiske romtemperaturen og temperaturen innstilt på fjernkontrollen.

Hvis AUTO-funksjonen ikke føles behagelig, kan du overstyre innstillingene manuelt ved å trykke på knapp b og velge COOL, DRY, HEAT eller FAN ONLY.

Trykk på + eller - knappen (c og d) for å stille inn ønsket romtemperatur.

Trykk på Fan-knappen e for å velge viftehastigheten AUTO, HIGH (høy), MED (middels) eller LOW (lav).

Trykk på On/Off-knappen a. Driftslampen lyser og klimaanlegget begynner å gå i den innstillingen du har valgt. Trykk på On/Off-knappen a igjen for å stoppe enheten.

MERK! Funksjonen FAN ONLY (bare vifte) kan ikke brukes til å regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4. AVFUKTING

Trykk på + - eller - -knappen (c og d) for å stille inn ønsket temperatur.

Trykk på On/Off-knappen a. Driftslampen lyser og klimaanlegget begynner å gå i DRY-funksjon. Trykk på On/Off-knappen a igjen for å stoppe enheten.

MERK! På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten å kjøre COOL (kjøling) og Fan (vifte)-funksjonen. TIMER Trykk på Timer on/off-knappen (i og j) for å stille inn tiden for når anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonen på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

Stille inn starttid.

1.1 Trykk på Timer on-knappen i. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid

og signalet “h”. Du kan nå stille inn en ny starttid for anlegget.

1.2 Trykk på Timer on-knappen i igjen for å stille inn ønsket starttid.

1.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

overfører signalet til klimaanlegget.

Stille inn stopptid. 2.1 Trykk på Timer off-knappen j. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan nå stille inn en ny stopptid for anlegget.

2.2 Trykk på Timer off-knappen j igjen for å stille inn ønsket stopptid for anlegget.

2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

Eksempel på innstilling av timer

1. Trykk på knappen TIMER ON – den siste innstillingen av starttid og signalet “h”

2. Trykk på knappen TIMER ON til “6:0h” vises.

ON” blir stående, og timerfunksjonen er aktivert.

10 h og starte det igjen når du våkner om morgenene eller kommer hjem. Eksempel: Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.

2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.

3. Trykk på knappen TIMER ON.

4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.

5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående,

og denne funksjonen er aktivert.

• Hvis du stiller inn samme tid for både start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viser mindre enn 10Hr) eller én time (innstilt tid viser 10Hr eller mer).
• Hvis du vil endre tid for Timer on/off, er det bare å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
• Den innstilte tiden er relativ, dvs. at tiden er basert på en forskjell mellom den reelle tiden og den innstilte tiden. ADVARSEL
• Hold fjernkontrollen på god avstand fra alle typer væsker.
• Beskytt fjernkontrollen mot høye temperaturer og utsett den ikke for stråling.

OPTIMAL DRIFT For å oppnå optimal ytelse, er det viktig å legge merke til følgende punkter:

Reguler retningen på luftstrømmen slik at den ikke er rettet direkte mot personer.

Reguler temperaturen for å oppnå høyest mulig komfortnivå. Ikke still enheten slik at temperaturen blir altfor høy eller altfor lav.

Ikke plasser gjenstander i nærheten av luftinntaket eller luftavløpet, da dette kan redusere klimaanleggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av hindringer. Luftstrømmen må kunne nå uhindret frem i hele rommet. Luftstrømmen må også kunne nå uhindret frem til klimaanlegget.

Rengjør luftfilteret med jevne mellomrom – ellers kan kjøle- eller varmeeffekten bli redusert. Det anbefales å rengjøre filtrene annenhver uke.

Ikke bruk enheten med det horisontale spjeldet lukket.

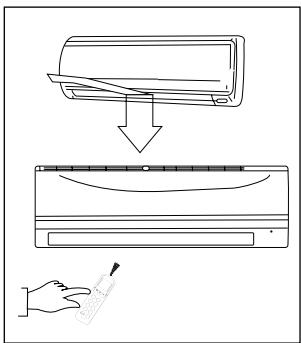

Den utgående luftstrømsretningen på klimaanlegget kan stilles inn ved å justere de horisontale og vertikale kjøleribbene.

Juster retningen på kjøleribbene slik at luftstrømmen ikke blåses direkte på folk.

Sørg for at den utgående luftstrømmen kan nå hele rommet, for å unngå temperaturforskjeller i rommet.

De horisontale ribbene må justeres manuelt. Juster den vertikale luftstrømmen (opp - ned) Utfør denne funksjonen når klimaanlegget er i drift. Spak Bruk fjernkontrollen til å justere de vertikale ribbene. Trykk på AIR DIRECTION -knappen på fjernkontrollen. Bladet vil bli justert for hver sjette gang du trykker på knappen. Juster den horisontale luftstrømmen (venstre - høyre) Flytt spakene manuelt til venstre eller høyre på de horisontale ribbene for å stille inn ønsket luftstrøm. Dreie luftstrømmen automatisk (opp – ned) Utfør denne funksjonen mens klimaanlegget er i drift.

Trykk på SWING-knappen (drei) g på fjernkontrollen.

Trykk på SWING-knappen g igjen for å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) h for å låse spjeldet i ønsket stilling. OBS!! Vær forsiktig så du ikke kommer borti viften bak det vertikale spjeldet! ADVARSEL

• Knappene “AIR DIRECTION” og “SWING” fungerer ikke når klimaanlegget er slått av (selv om “TIMER ON” er på).
• Forlat aldri klimaanlegget i lang tid mens det er i kjølemodus eller tørr modus med en nedadgående luftstrøm. Dette vil danne kondens på den vertikale ribben. Dette kan føre til vannlekkasje.
• Ikke flytt den vertikale ribben manuelt. Bruk alltid “AIR DIRECTION” -knappen eller “SWING” -knappen. Manuell flytting av denne ribben kan føre til feil. Når den vertikale ribben ikke fungerer skikkelig, slå klimaanlegget av og på.
• Når klimaanlegget slås på umiddelbart etter at det er blitt slått av, er det mulig at den vertikale ribben ikke vil røre seg på ca 10 sekunder.

velger det automatisk COOLING (kjøling), HEATING (oppvarming) eller FAN

Still inn temperaturen (bare vifte), avhengig av hvilken temperatur du har valgt og romtemperatu-

1 time Trykk på Sleep-knappen (økonomi)

Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaan- Romtemperatur legget automatisk øker den innstilte temperaturen (i kjølemodus) eller Tid Still inn temperaturen senker den (i oppvarmingsmodus) med 1 º C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (inn- DEHUMIDIFYING (AVFUKTING) stilt temperatur +/- 2 grader). Deretter vil enheten automatisk slå seg av. AVFUKTING

Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.

Temperaturen reguleres under avfukting ved å slå kjølefunksjonen eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk.

I normal kjølefunksjon vil klimaanlegget også avfukte luften. MERK Når klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrostat måler en høyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

ADVARSEL Klimaanlegget må stoppes og strømforsyningen kobles fra før rengjøring. For 3448 S - SC 3748 - S 3764: avbryt elektrisk strøm til klimaanlegget. Slik rengjør du innendørsenheten og fjernkontrollen

• Bruk en tørr klut til å tørke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendørsenheten kan tas av og rengjøres med vann. Tørk deretter med en tørr klut.
• Ikke bruk en kjemisk behandlet klut eller støvklut til å rengjøre enheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende løsemidler til rengjøring. Disse kan gjøre at det dannes sprekker i plastoverflaten eller gjøre den deformert. Slik rengjør du luftfilteret Et tilstoppet luftfilter reduserer enhetens kjøleevne. Rengjør filteret en gang annenhver uke. Håndtak til filter

Løft panelet til innendørsenheten opp til det stopper med et klikk.

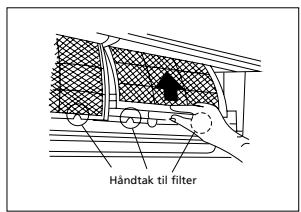

Løft håndtaket til skjermfilter litt opp, så du kan ta det ut av filterholderen. Trykk det deretter ned.

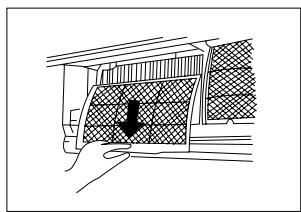

Ta skjermfilter ut av innendørsenheten.

• Rengjør skjermfilter en gang annenhver uke.
• Rengjør skjermfilter med støvsuger eller vann.

4. Det aktive kullfilteret kan ikke rengjøres. Når det er skittent, filtrerer det

ikke lenger ubehagelig lukt. Filteret må da skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte aktive kullfilteret to ganger i sesongen. Når det grønne 3M HAF-filteret er skittent, vises det tydelig på filteret. Filteret kan ikke rengjøres, men må skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte filteret to ganger i sesongen. A + B = Skjermfilter og 3MTM HAF filter Nytt filter

Anbefalt utskifting av filter Når det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterholderen, kan filterinnsatsen settes på plass i klimaanlegget igjen. A+B

Kontroller at filteret er tørt og helt før du setter det på plass igjen.

Sett luftfilteret tilbake på plass. A+B

Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre og høyre kanten er riktig på linje, og sett filteret på plass. Vedlikehold Hvis enheten skal stå lenge uten å bli brukt, må du gjøre følgende:

Kjør viften i ca. 6 timer for å tørke enheten innvendig.

2. Stopp klimaanlegget og koble fra strømmen. Avbryt strømforsyningen hvis modell S(C)3748 brukes. Ta

batteriene ut av fjernkontrollen. Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette må bare gjøres av en godkjent tekniker.

Kontroller at luftfiltrene er montert. Kontroller at luftavløpet eller -inntaket ikke er blokkert når klimaanlegget ikke har vært i bruk på lang tid.

• Ikke berør metalldelene til enheten når du tar ut filteret. Håndtering av skarpe metallkanter kan gi personskade.
• Ikke bruk vann til å rengjøre klimaanlegget innvendig. Vann kan ødelegge isolasjonen og forårsake elektrisk støt.
• Ved rengjøring av enheten må du først kontrollere at strømmen og bryteren er slått av.

DRIFTSTIPS Følgende kan skje under normal drift.

Beskyttelse av klimaanlegget. Beskyttelse av kompressoren

Når kompressoren stopper, kan den ikke startes igjen før det er gått 3 minutter. Anti-kaldluft

Enheten er konstruert slik at den ikke blåser kald luft i HEAT-funksjon (oppvarming), når varmeveksleren inne står i en av følgende stillinger og innstilt temperatur ikke er nådd. A. Når oppvarmingen akkurat har startet. B. Avising. C. Oppvarming ved lav temperatur. Avising

Det kan danne seg is på utendørsenheten under oppvarmingssyklusen, når utetemperaturen er lav og fuktigheten høy og klimaanlegget dermed får redusert varmeeffekt.

Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.

Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

Det kommer hvit tåke ut av innendørsenheten.

Det kan dannes en hvit tåke på grunn av stor temperaturforskjell mellom luftinntaket og luftavløpet i COOL-funksjon (kjøling) når den relative luftfuktigheten inne er høy.

Når klimaanlegget startes opp i HEAT-modus, kan en hvit tåke dannes på grunn av fuktighet som under avkjøling eller tørking avsettes på fordampningsoverflaten på innendørsenheten.

Lav støy fra klimaanlegget.

Du kan høre en lav vislelyd når kompressoren går eller akkurat har sluttet å gå. Dette er lyden av kjølemiddelet som strømmer eller slutter å strømme.

Du kan også høre en lav hvinende lyd når kompressoren går eller akkurat har sluttet å gå. Dette skyldes at plastdelene i enheten utvider seg og trekker seg sammen når temperaturen endrer seg.

Du kan høre en lyd som skyldes at spjeldet går tilbake i opprinnelig stilling når strømmen først slås på.

Det blåser støv ut av innedørsenheten.

Dette er normalt når klimaanlegget ikke har vært brukt på lang tid eller første gang det brukes.

Dette skyldes at innendørsenheten avgir lukt fra bygningsmaterialer, møbler eller røyk.

Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- eller HEAT-funksjon (kjøling eller oppvarming).

• Når innetemperaturen når temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen når innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT-funksjon (oppvarming). 7. • Det kan danne seg vanndråper på overflaten av innendørsenheten ved kjøling når den relative fuktigheten er høy (mer enn 80 %). Reguler det horisontale spjeldet til maks. luftavløp og velg viftehastighet HIGH (høy).

• Klimaanlegget trekker inn varme fra utendørsenheten og frigjør den via innendørsenheten under oppvarming. Når utetemperaturen synker vil varmen som absorberes av klimaanlegget også reduseres. Dette er grunnen til at oppvarmingskapasiteten til innendørsenheten vil reduseres.

• Et strømbrudd under drift gjør at enheten stopper helt. Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes enheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje.

• Klimaanlegget er utstyrt med et detekteringssystem for lekkasje av kuldemedium. Hvis utendørsenheten påviser mangel på kuldemedium, stanser klimaanlegget og viser alarmen EC på displayet. Start ikke klimaanlegget på nytt hvis denne alarmen aktiveres. Ta kontakt med leverandøren.

• Andre gjenstander eller vann trenger inn i klimaanlegget.
• Fjernkontrollen fungerer ikke eller fungerer unormalt.
• Andre unormale situasjoner. Problem Enheten starter ikke Årsak Løsning Strømbrudd Vent til strømmen kommer tilbake. Støpselet kan ha blitt trukket ut av enheten. Kontroller at støpselet sitter forsvarlig i stikkontakten. Sikringen kan ha gått. Skift sikring/tilbakestill relé/tilbakestill bryter Batteriet i fjernkontrollen kan være utladet. Skift batteri. Avstanden mellom fjernkontrollen og motReduser avstanden. Fjern eventuelle takeren på innendørsenheten er mer enn hindringer. Rett fjernkontrollen mot mot6-7 meter, eller det er hindringer mellom takeren på innendørsenheten. fjernkontrollen og mottakeren. Tiden du har stilt inn med timeren, er gal. Vent eller avbryt timerinnstillingen. Enheten stanser og starter ikke igjen Mulig mangel på kuldemedium Ta kontakt med leverandøren Gal temperaturinnstilling. Still temperaturen riktig. Du finner detaljerte opplysninger i kapittel D ”Betjening med fjernkontroll”. Luftfilteret er blokkert. Enheten avkjøler ikke eller varmer ikke opp Dørene eller vinduene i rommet er åpne. rommet godt nok, selv Luftinntaket eller –avløpet til innendørsom det strømmer luft eller utendørsenheten er blokkert. ut fra klimaanlegget. Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert. Det blir foretatt avising av utendørsenheten. Viftehastigheten kan ikke endres TEMP. Indikatoren vises ikke Klimaanlegget er i automodus Klimaanlegget er i tørr-modus Klimaanlegget er i viftemodus Rengjør luftfilteret. Lukk dørene eller vinduene. Rydd unna hindringene og start deretter enheten på nytt. Vent. Viftehastigheten kan kun endres i modusene HEAT (VARM), COOL (KALD) og FAN (VIFTE) Temperaturen kan ikke settes i FAN-modus (VIFTE-modus) Hvis problemet ikke er korrigert, må du kontakte leverandøren. Sørg for å gi detaljerte opplysninger om feilen og oppgi modell.

MERK! Reparasjon av enheten må bare utføres av en godkjent tekniker.

Reparasjoner eller utskifting av komponenter som utføres under garantiperioden, fører ikke til at garantien utvides.

Garantien gjøres ugyldig hvis det er gjort noen modifiseringer, hvis ikke-originale deler monteres eller reparasjoner utføres av tredjepart.

Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.

Transportkostnader og risikoene som følger av transport av klimaanlegget eller klimaanleggskomponenter skal alltid stå for kjøpers regning.

Skader som er forårsaket av å ha benyttet uegnede filtre, faller utenfor garantien.

Tap og/eller lekkasje av kjølemiddel på grunn av mangelfull til- eller frakobling av enheten eller tileller frakobling utført av ikke-kvalifisert personell, dekkes ikke av garantien som gjelder for dette produktet. Skade på enheter som er installert og til- eller frakoblet uten at lokale lover og/eller forskrifter og/eller uten at retningslinjene i denne håndboken er fulgt, dekkes ikke av garantien som gjelder for dette produktet. Rådfør deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisningene ikke gir tilstrekkelig svar. Hvis produktet mot formodning må kobles fra, må du alltid sørge for at frakoblingen foretas av kvalifisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

EE-klasse kjøling* SEER* Varmekapasitet *

SCOP* Avfuktingskapasitet ** / *** Strømforbruk ved kjøling

Strømforbruk ved oppvarming

For rom fra - til **

Nettovekt utendørsenhet

Bruttovekt innendørsenhet

Bruttovekt utendørsenhet

Lydtrykknivå innendørsenhet**** dB(A)

Lydtrykknivå utendørsenhet**** dB(A)

Lydtrykknivå innendørsenhet (low)****

Beskyttelsesklasse innendørs

IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 Beskyttelsesklasse utendørs

Brukes som en indikasjon

Fjerner fukt ved 32 °C, 80 % RF

Kast ikke elektriske apparater som usortert avfall; bruk separate innsamlingsordninger. Kontakt lokale myndigheter for informasjon vedrørende innsamlingsordninger tilgjengelige. Hvis elektriske apparater blir kastet på fyllplasser eller søppelhauger, kan farlige stoffer lekke ut I grunnvannet og komme inn I næringskjeden, som kan skade din helse og velvære. Når du erstatter gamle apparater med nye, er forhandler pålagt å ta imot ditt gamle apparat for avfallshåndtering uten kostnad. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske. Hvis du skifter ut eller ødeleg-

ger fjernkontrollen, ta ut batteriene og kast dem i samsvar med gjeldende bestemmelser, da de er miljøskadelige. Miljøopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repareres eller demonteres av fagpersonell med behørig opplæring. Dette utstyret inneholder kjølemiddelet R410A, i den mengde som er angitt i tabellen ovenfor. Ikke slipp R410A i atmosfæren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesorden (GWP) = 2088 Internet: Du kan enkelt laste ned den seneste versjonen av bruker-, installasjons- og/eller service manualen på www.qlima.com

Nettovikt utomhusenhet

Bruttovikt utomhusenhet
