BRUKSANVISNING S3425 QLIMA

A + B = Aktivt kulfilter og 3M™ HAF filter

A + B

A + B

Gratulerer med ditt nye Qlima klimaanlegg. Du har kjøpt et produkt av høy kvalitet som vil være til glede i mange år, hvis du bruker det på en ansvarlig måte.

Les denne bruksanvisningen før du tar klimaanlegget i bruk – slik sikrer du at det får lang levetid.

På vegne av produsenten gir vi 2 års garanti mot material- og produksjonsfeil og 4 års garanti på kompressorer. Gled deg over ditt nye klimaanlegg.

Med vennlig hilsen,

PVG Holding b.v.

Kundeservice

1. LES BRUKSANVISNINGEN F∅RST.

2. TA KONTAKT MED FORHANDLEREN HVIS DU LURER PÅ NOE.

INNHOLD

A SIKKERHETSINSTRUKSER
B. NAVN PÅ DELENE
C. DRIFTSTEMPERATUR
D. BETJENING MED FJERNKONTROLL
E. OPTIMAL DRIFT
F. SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN
G. SLIK FUNGERER KLIMAANLEGGET
H. VEDLIKEHOLD
I. DRIFTSTIPS
J. FEILS∅KINGSTIPS
K. GARANTIVILKÅR
L. TEKNISKE DATA

LES DENNE BRUKSANVISNINGEN

Her finner du mange nyttige tips om hvordan du bruker og vedlikeholder klimaanlegget riktig. I kapittelet Feilsøkingstips finner du svar på mange typiske spørsmål. Hvis du leser gjennom kapittel J "Feilsøkingstips" først, er det ikke sikkert du trenger å tilkalle service.

A SIKKERHETSINSTRUKSER

Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som klimaproduktet i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje. Denne enheten egner seg bare for jordkontakter med spenning på 220-240 V\~ / 50 Hz. S-modellene 3448 - SC 3448 - S 3464 må kobles direkte til strømkilden med strømkabelen.

VIKTIG

• Apparatet må alltid være koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid være lett tilgjengelig når enheten er koblet til. Les disse instruksene nøye, og følg anvisningene.
• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjølemontør for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres årlig av en autorisert kjølemontør. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.

Kontroller følgende før enheten kobles til:

• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.
• Stikkontakten og strømforsyningen må være egnet for strømmen som er angitt på merkeplaten.
• Støpselet på ledningen til enheten må passe inn i stikkontakten på veggen.
• Enheten må monteres på en stabil flate.

Strømforsyningen til enheten må kontrolleres av en godkjent fagperson hvis du er i tvil om den er korrekt.

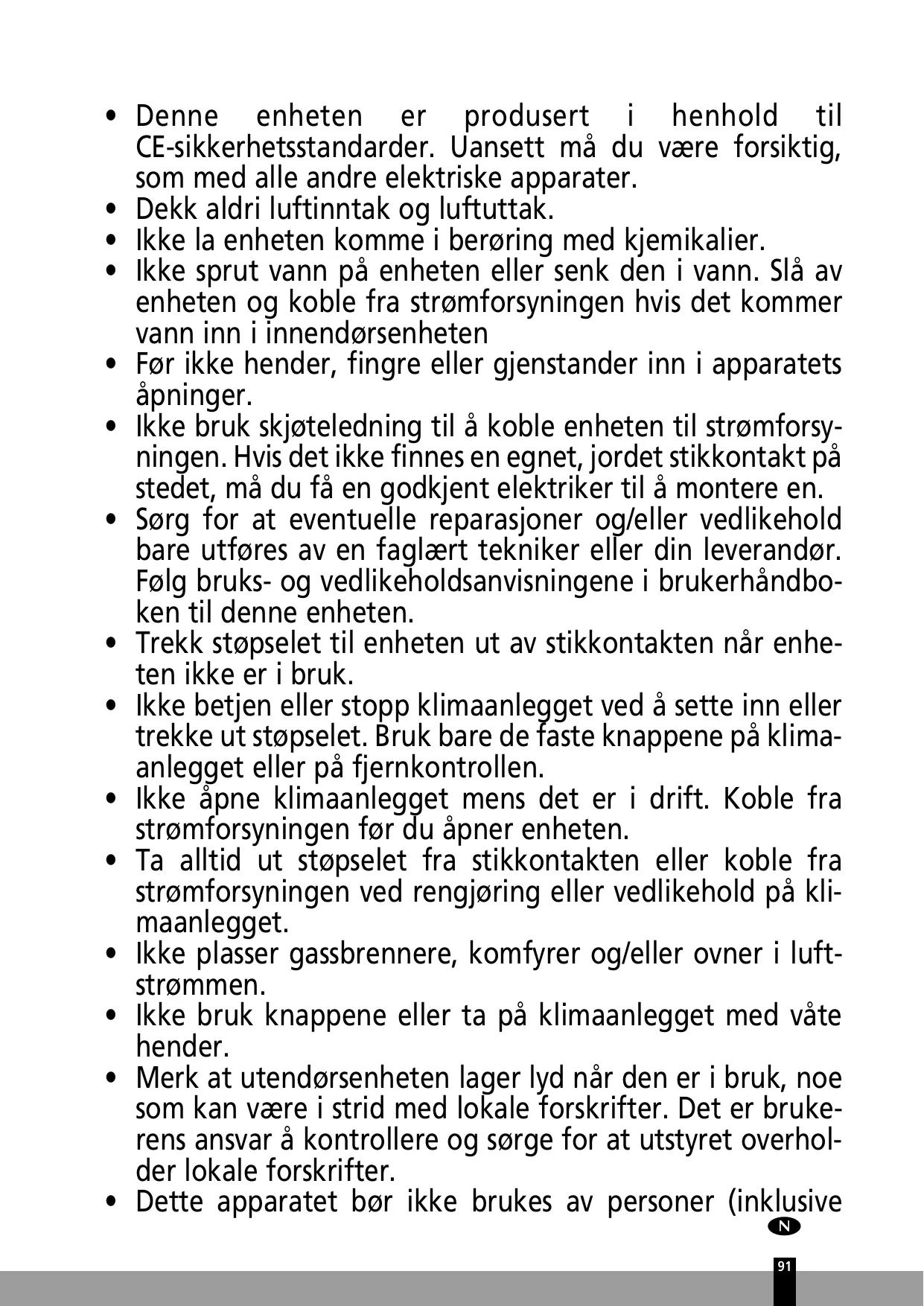

• Denne enheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett må du være forsiktig, som med alle andre elektriske apparater.
• Dekk aldri luftinntak og luftuttak.
• Ikke la enheten komme i berøring med kjemikalier.
• Ikke sprut vann på enheten eller senk den i vann. Slå av enheten og koble fra strømforsyningen hvis det kommer vann inn i innendørsenheten
• Før ikke hender, fingre eller gjenstander inn i apparatets åpninger.
• Ikke bruk skjøteledning til å koble enheten til strømforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet, må du få en godkjent elektriker til å montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utføres av en faglært tekniker eller din leverandør. Følg bruks- og vedlikeholdsanvisningene i brukerhåndboken til denne enheten.
• Trekk støpselet til enheten ut av stikkontakten når enheten ikke er i bruk.
• Ikke betjen eller stopp klimaanlegget ved å sette inn eller trekke ut støpselet. Bruk bare de faste knappene på klimaanlegget eller på fjernkontrollen.
• Ikke åpne klimaanlegget mens det er i drift. Koble fra strømforsyningen før du åpner enheten.
• Ta alltid ut støpselet fra stikkontakten eller koble fra strømforsyningen ved rengjøring eller vedlikehold på klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller ovner i luftstrømmen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lyd når den er i bruk, noe som kan være i strid med lokale forskrifter. Det er brukerens ansvar å kontrollere og sørge for at utstyret overholder lokale forskrifter.
• Dette apparatet bør ikke brukes av personer (inklusive

barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy.
• Ikke stå rett foran luftstrømmen.
• Ikke drikk kondensasjon fra klimaanlegget.
• Ikke gjør noen forandringer på produktet.
• Hvis strømledningen er skadet skal den skiftes av produ-senten, deres kundeserviceavdeling, eller personer med tilsvarende kvalifikasjoner, for å unngå fare.
• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap kundersom de får tilsyn eller instruksjoner om hvordan man bruker produktet på en sikker måte og forstår eventuelle farer. Barn skal ikke leke med produktet. Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn.

① Frontpanel
② Luftinntak
③ Luftfilter (bak frontpanelet)
④ Luftavløp
⑤ Horizontal luftrist
⑥ Vertikalt luftspjeld
⑦ Visningspanel
⑧ Signalmottaker fra fjernkontroll
⑨ Fjernkontroll (du finner flere opplysninger om fjernkontrollen og hvordan den brukes i kapittel D)
⑩ Manuell betjeningsknapp (auto/cool)

Utendørsenhet

⑪ Tilkoblingsrør, avløpsslange (S34xx tilkoblingsrør følger ikke med)
⑫ Luftinntak (på siden og bak)
⑬ Luftavløp

MERK!

Samtlige figurer i denne bruksanvisningen og på gaveesken er bare ment som en forklaring.

De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

FUNKSJONSINDIKATORER PÅ VISNINGSPANELET TIL INNEND∅RSENHETEN

Viser temperaturinnstillingene når klimaanlegget er i drift.

③ OPERATION-indikator (drift)

Denne indikatoren blinker når strømmen slås på og lyser når enheten er i drift.

④ TIMER-indikator

Kjøle-, varme- og / eller avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur:

Temperatur\Funksjon	Kjølefunksjon	Varmefunksjon	Avfuktingsfunksjon
Romtemperatur	17°C - 32°C	0°C - 30°C	10°C - 32°C
Utetemperatur	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

OBS!

• Når klimaanlegget brukes ved andre temperaturer enn de som er nevnt ovenfor, vil noen av sikkerhetsfunksjonene bli aktivert. Dette vil resultere i feil i enheten.
• Hvis klimaanlegget brukes når den relative fuktigheten i rommet overstiger 80 %, kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).
• For å oppnå maksimal effekt av klimaanlegget, må du alltid lukke dører og vinduer når anlegget brukes til kjøling eller oppvarming.

D BETJENING MED FJERNKONTROLL

MERK!

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som det skal.
• Fjernkontrollen fungerer på en avstand av maksimalt 6-7 meter.

MERK!

Hold fjernkontrollen et sted hvor signalet når frem til enhetens mottaker. Når du velger drift med timer, sender fjernkontrollen automatisk et signal til innendørsenheten på den angitte tiden. Hvis du holder fjernkontrollen i en stilling som hindrer at signalene overføres ordentlig, kan det forekomme en forsinkelse på opptil 15 minutter.

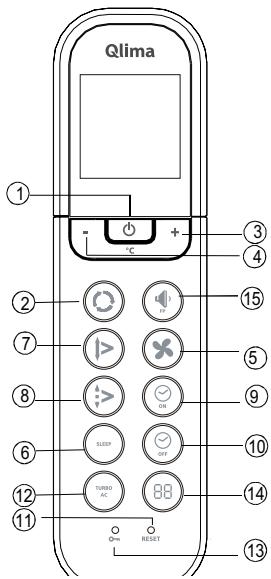

Innføring i funksjonsknappene på fjernkontrollen

① On/off-knapp (på/av): Trykk på denne knappen for å starte enheten. Trykk på knappen igjen for å stoppe enheten.
② Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i denne rekkefølgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren:

③ + -knapp: Trykk på knappen for å øke innetemperaturen til max. 30 °C.

④ - -knapp: Trykk på knappen for å senke innetemperaturen til min. 17 °C.

⑤ Fan-knapp (vifte): Denne knappen brukes til å velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i denne rekkefølgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Når du velger funksjonene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv.

⑥ SLEEP-knapp (økonomi): Trykk på denne knappen for å gå inn i energisparemodus. Trykk på knappen igjen for å avbryte. Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1 °C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/-2 grader). Deretter vil enheten automatisk slå seg av. .

⑦ Swing-knapp (dreie): Trykk på SWING-knappen for å aktivere dreiefunksjonen. Trykk på knappen igjen for å deaktivere funksjonen.

⑧ Air direction-knapp (retning på luftstrøm): Trykk på denne knappen for å endre vinkelen på spjeldet. Vinkelen endrer seg 6° for hver gang du trykker på denne knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjøle- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet när du trykker på denne knappen.
⑨ Timer on-knapp (timer klimaanlegg på): Trykk på denne knappen for å starte timerfunksjonen for när anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0
⑩ Timer off-knapp timer, klimaanlegg av: Trykk på denne knappen for å starte timerfunksjonen for når anlegget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0
⑪ RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger, og kontrollen går tilbake til de opprinnelige innstillingene.
⑫ TURBO-knapp/Active Clean: Trykker du på denne knappen i kjølemodus, går klimaanlegget over i kraftig kjølefunksjon. Trykk på nytt for å avbryte TURBO-funksjonen. Når du trykker på denne knappen (> 2 sekunder), går enheten i Active Clean modus. Det startes opp en fullstendig prosess for å rense fordamperen innvendig og redusere bakterievekst. Når denne funksjonen aktiveres, avbrytes alle timerinnstillinger. For å stoppe Active Clean modus trykk på knappen (> 2 sekunder) igjen.
⑬ LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for å avbryte läsemodusen.
⑭ LED DISPLAY-knapp: Ved å trykke på denne knappen, kan du slå på bakgrunnslyset på displayet på fjernkontrollen. Lyset slås automatisk av hvis ingen taster trykkes på innen tre sekunder (gjelder ikke for enheter som ikke er utstyrt med denne funksjonen).
⑮ Knapp for lav støy/innendørs frostforebygging: Trykk på denne knappen for å senke nivået på innestøyen til 21 dB(A). Viften i inneenheten reduseres til laveste nivå. Når du trykker på denne knappen (> 2 sekunder), går enheten i frostforebyggingsmodus. Enheten tilsidesetter da innstillingen av innetemperatur, og stiller den til ca. 8 °C. På den måten unngår du frost i huset under kuldeperioder, med lavest mulig energiforbruk. Når du har valgt denne modusen, viser displayet på innendørsenheten "FP". Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostforebyggingsmodus: trykk på knappen en gang til.

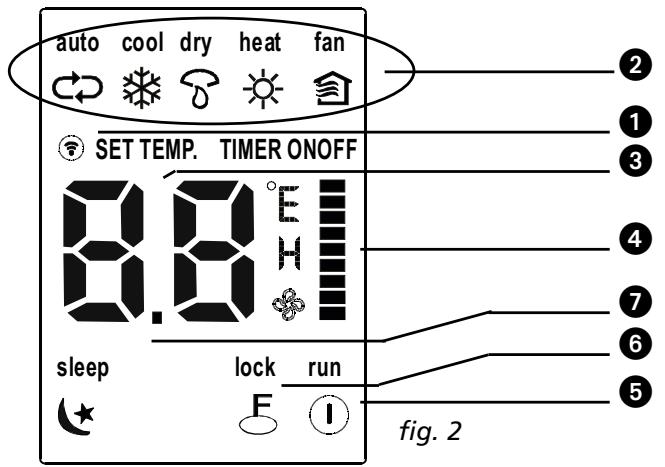

Navn og funksjoner for indikatorene på fjernkontrollen

auto cool dry heat fan SET TEMP. TIMER ONOFF 8:00 sleep lock run F I fig. 2

Visningspanel

① OVERF∅RING-indikator: Denne indikatoren lyser når fjernkontrollen sender signaler til innendørsenheten.
② DRIFTSMODUS-indikator: Når MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus – modiene AUTO ⇌ COOL ❖ DRY ⚙️ HEAT ⏰, FAN ⏰ (bare vifte).
③ TEMPERATUR/TIDSUR DISPLAY-indikator: Dette området viser innstilt temperatur (17° C \~ 30°C) og AV/PÅ-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt å angi både starttid og sluttid.
④ VIFTEHASTIGHET-indikator: Trykk på FAN SPEED-knappen (viftehastighet) for å velge ønsket viftehastighetsinnstilling (automatisk – lav – middles – høy). Alle valg unntatt automatisk viftehastighet vises på LCD-skjermen. Viftehastigheten er AUTO när driftsmodus er enten AUTO eller DRY.
⑤ AV/PÅ-indikator: Dette symbolet vises när enheten er slått på ved hjelp av fjernkontrollen, og forsvinner när enheten slås av.
⑥ LÅS-indikator: LOCK display (lås display) vises när du trykker på LOCK-knappen. Trykk på LOCK-knappen for å tømme displayet.
⑦ Sleep: Vises när enheten står i standby-modus. Trykk på SLEEP-knappen igjen for å fjerne.

MERK!

Alle elementene vises i fig. 2 for oversiktens skyld. Men når klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet.

Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (tørre) batterier (AAA/LR03).

Ikke bruk oppladbare batterier.

1. Fjern batteridekselet bak på fjernkontrollen ved å trekke det i pilens retning.
2. Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.
3. Sett på dekselet igjen ved å skyve det tilbake på plass.

MERK!

• Når batteriene tas ut, sletter fjernkontrollen alle innstillinger som er programmert. Når du har satt inn nye batterier, må fjernkontrollen programmeres på nytt.
• Ved skifte av batterier må du ikke bruke gamle batterier eller batterier av en annen type. Det kan medføre feil på fjernkontrollen.
• Ta ut batteriene hvis du ikke bruker fjernkontrollen på flere uker. Ellers kan batteriene lekke og skade fjernkontrollen.
• Gjennomsnittlig levetid for batteriene er ca. 6 måneder ved normal bruk.
• Skift batteriene når innendørsenheten ikke avgir et pipesignal som svar eller hvis overføringsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

AUTOMATISK drift

Når klimaanlegget er klart til bruk, (kontroller om enheten er koblet til strømforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner å blinke.

1. Bruk Mode-knappen og velg AUTO.
2. Trykk på + - eller - -knappen for å stille inn ønsket romtemperatur.

3. Trykk på On/Off-knappen for å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.

4. Trykk på On/Off-knappen igjen for å stoppe enheten.

MERK!

• I AUTO-modus vil klimaanlegget automatisk velge kjøle-, oppvarming- og ventilasjonsmodus i henhold til den målte forskjellen mellom den faktiske romtemperaturen og temperaturen innstilt på fjernkontrollen.
• Hvis AUTO-funksjonen ikke føles behagelig, kan du velge ønsket funksjon manuelt.

KJ∅LING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke føles behagelig, kan du overstyre innstillingene manuelt ved å trykke på knapp ② og velge COOL, DRY, HEAT eller FAN ONLY.
2. Trykk på + eller - knappen (③ og ④) for å stille inn ønsket romtemperatur.
3. Trykk på Fan-knappen ⑤ for å velge viftehastigheten AUTO, HIGH (høy), MED (middels) eller LOW (lav).
4. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner å gå i den innstillingen du har valgt. Trykk på On/Off-knappen ① igjen for å stoppe enheten.

MERK!

Funksjonen FAN ONLY (bare vifte) kan ikke brukes til å regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4.

AVFUKTING

1. Trykk på Mode-knappen ② og velg DRY (avfukting).
2. Trykk på + - eller - -knappen (③ og ④) for å stille inn ønsket temperatur.
3. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner å gå i DRY-funksjon. Trykk på On/Off-knappen ① igjen for å stoppe enheten.

MERK!

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten å kjøre COOL (kjøling) og Fan (vifte)-funksjonen.

TIMER

Trykk på Timer on/off-knappen (⑨ og ⑩) for å stille inn tiden for når anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonen på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen ⑨. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid og signalet "h". Du kan nå stille inn en ny starttid for anlegget.
1.2 Trykk på Timer on-knappen ⑨ igjen for å stille inn ønsket starttid.
1.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen overfører signalet til klimaanlegget.

2. Stille inn stopptid.

2.1 Trykk på Timer off-knappen ⑩. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan nå stille inn en ny stopptid for anlegget.
2.2 Trykk på Timer off-knappen ⑩ igjen for å stille inn ønsket stopptid for anlegget.
2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen overfører signalet til klimaanlegget.

Eksempel på innstilling av timer

1. Trykk på knappen TIMER ON – den siste innstillingen av starttid og signalet "h" vises i displayet.
2. Trykk på knappen TIMER ON til "6:0h" vises.
3. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren "TIMER ON" blir stående, og timerfunksjonen er aktivert.

Kombinert timer

(stille inn timeren på ON (på) og OFF (av) samtidig)

Denne funksjonen er nyttig når du vil stoppe klimaanlegget når du går og legger deg og starte det igjen når du våkner om morgenene eller kommer hjem.

Eksempel:

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.
2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.
3. Trykk på knappen TIMER ON.

4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.

5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående, og denne funksjonen er aktivert.

MERK!

• Hvis du stiller inn samme tid for både start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viser mindre enn 10Hr) eller én time (innstilt tid viser 10Hr eller mer).
• Hvis du vil endre tid for Timer on/off, er det bare å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
• Den innstilte tiden er relativ, dvs. at tiden er basert på en forskjell mellom den reelle tiden og den innstilte tiden.

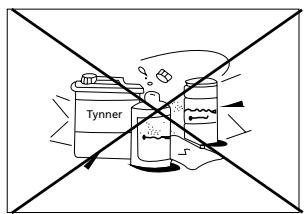

ADVARSEL

• Hold fjernkontrollen på god avstand fra alle typer væsker.
• Beskytt fjernkontrollen mot høye temperaturer og utsett den ikke for stråling.
• Ikke utsett innemottakeren for direkte sollys – det kan medføre feil på klimaanlegget.

E OPTIMAL DRIFT

For å oppnå optimal ytelse, er det viktig å legge merke til følgende punkter:

• Reguler retningen på luftstrømmen slik at den ikke er rettet direkte mot personer.
• Reguler temperaturen for å oppnå høyest mulig komfortnivå. Ikke still enheten slik at temperaturen blir altfor høy eller altfor lav.
• Lukk dører og vinduer – ellers kan ønsket effekt bli redusert.
• Ikke plasser gjenstander i nærheten av luftinntaket eller luftavløpet, da dette kan redusere klimaanleggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av hindringer. Luftstrømmen må kunne nå uhindret frem i hele rommet. Luftstrømmen må også kunne nå uhindret frem til klimaanlegget.

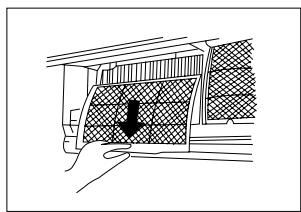

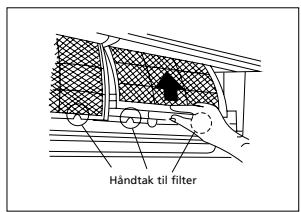

• Rengjør luftfilteret med jevne mellomrom – ellers kan kjøle- eller varmeeffekten bli redusert. Det anbefales å rengjøre filtrene annenhver uke.
• Ikke bruk enheten med det horisontale spjeldet lukket.

F SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN

• Den utgående luftstrømsretningen på klimaanlegget kan stilles inn ved å justere de horisontale og vertikale kjøleribbene.
• Juster retningen på kjøleribbene slik at luftstrømmen ikke blåses direkte på folk.
• Sørg for at den utgående luftstrømmen kan nå hele rommet, for å unngå temperaturforskjeller i rommet.
• De vertikale ribbene kan justeres ved hjelp av fjernkontrollen.
  • De horisontale ribbene må justeres manuelt.

Spak

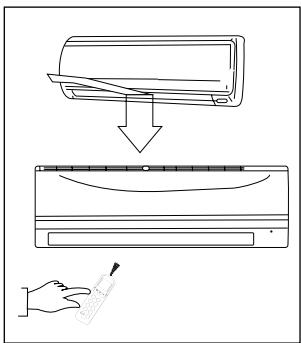

Juster den vertikale luftstrømmen (opp - ned)

Utfør denne funksjonen når klimaanlegget er i drift.

Bruk fjernkontrollen til å justere de vertikale ribbene. Trykk på AIR DIRECTION ⑧-knappen på fjernkontrollen. Bladet vil bli justert for hver sjette gang du trykker på knappen.

Juster den horisontale luftstrømmen (venstre - høyre)

Flytt spakene manuelt til venstre eller høyre på de horisontale ribbene for å stille inn ønsket luftstrøm.

Utfør denne funksjonen mens klimaanlegget er i drift.

• Trykk på SWING-knappen (drei) ⑦ på fjernkontrollen.
- Trykk på SWING-knappen ⑦ igjen for å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) ⑧ for å låse spjeldet i ønsket stilling.

OBS!!

Vær forsiktig så du ikke kommer borti viften bak det vertikale spjeldet!

ADVARSEL

• Knappene "AIR DIRECTION" ⑧ og "SWING" ⑦ fungerer ikke när klimaanlegget er slått av (selv om "TIMER ON" er på).
• Forlat aldri klimaanlegget i lang tid mens det er i kjølemodus eller tørr modus med en nedadgående luftstrøm. Dette vil danne kondens på den vertikale ribben. Dette kan føre til vannlekkasje.
• Ikke flytt den vertikale ribben manuelt. Bruk alltid "AIR DIRECTION" ⑧ -knappen eller "SWING"⑦ -knappen. Manuell flytting av denne ribben kan føre til feil. Når den vertikale ribben ikke fungerer skikkelig, slå klimaanlegget av og på.
• Når klimaanlegget slås på umiddelbart etter at det er blitt slått av, er det mulig at den vertikale ribben ikke vil røre seg på ca 10 sekunder.
• Ikke la enheten operere med den horisontale ribben i lukket stilling.

Trykk på Sleep-knappen (økonomi) Still inn temperaturen 1°C 1°C 1 time 1 time

COOLING (KJ∅LING)

Trykk på Sleep-knappen (økonomi) Still inn temperaturen 1°C 1°C 1 time 1 time

- Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1 ° C per time de to første timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/- 2 grader). Deretter vil enheten automatisk slå seg av.

AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.
• Temperaturen reguleres under avfukting ved å slå kjølefunksjonen eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk.
  • I normal kjølefunksjon vil klimaanlegget også avfukte luften.

MERK

Når klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrostat måler en høyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

H VEDLIKEHOLD

Avlops rens Nei

ADVARSEL

Klimaanlegget må stoppes og strømforsyningen kobles fra før rengjøring. For 3448 S - SC 3448 - S 3464: avbryt elektrisk strøm til klimaanlegget.

Tynner

Slik rengjør du innendørsenheten og fjernkontrollen

• Bruk en tørr klut til å tørke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendørsenheten kan tas av og rengjøres med vann. Tørk deretter med en tørr klut.
• Ikke bruk en kjemisk behandlet klut eller støvklut til å rengjøre enheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende løsemidler til rengjøring. Disse kan gjøre at det dannes sprekker i plastoverflaten eller gjøre den deformert.

Håndtak til filter

Slik rengjør du luftfilteret

Et tilstoppet luftfilter reduserer enhetens kjøleevne. Rengjør filteret en gang annenhver uke.

1. Løft panelet til innendørsenheten opp til det stopper med et klikk.
2. Løft håndtaket til skjermfilter litt opp, så du kan ta det ut av filterholderen. Trykk det deretter ned.

1. Ta skjermfilter ut av innendørsenheten.

2. Rengjør skjermfilter en gang annenhver uke.

3. Rengjør skjermfilter med støvsuger eller vann.

4. Det aktive kullfilteret kan ikke rengjøres. Når det er skittent, filtrerer det ikke lenger ubehagelig lukt. Filteret må da skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte aktive kullfilteret to ganger i sesongen.

5. Når det grønne 3M HAF-filteret er skittent, vises det tydelig på filteret. Filteret kan ikke rengjøres, men må skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales å skifte filteret to ganger i sesongen.

A + B = Skjermfilter og 3MTM HAF filter

A + B

Anbefalt utskifting av filter

Nytt filter

1. Når det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterholderen, kan filterinnsatsen settes på plass i klimaanlegget igjen.

2. Kontroller at filteret er tørt og helt før du setter det på plass igjen.

3. Sett luftfilteret tilbake på plass.

A + B

1. Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre og høyre kanten er riktig på linje, og sett filteret på plass.

Vedlikehold

Hvis enheten skal stå lenge uten å bli brukt, må du gjøre følgende:

1. Kjør viften i ca. 6 timer for å tørke enheten innvendig.
2. Stopp klimaanlegget og koble fra strømmen. Avbryt strømforsyningen hvis modell S(C)3448 - S3464 brukes. Ta batteriene ut av fjernkontrollen.
3. Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette må bare gjøres av en godkjent tekniker.

Kontroller før bruk

• Kontroller at ledningen ikke er ødelagt eller frakoblet.
• Kontroller at luftfiltrene er montert.
• Kontroller at luftavløpet eller -inntaket ikke er blokkert når klimaanlegget ikke har vært i bruk på lang tid.

OBS!

• Ikke berør metalldelene til enheten når du tar ut filteret. Håndtering av skarpe metallkanter kan gi personskade.
• Ikke bruk vann til å rengjøre klimaanlegget innvendig. Vann kan ødelegge isolasjonen og forårsake elektrisk støt.
• Ved rengjøring av enheten må du først kontrollere at strømmen og bryteren er slått av.

I DRIFTSTIPS

Følgende kan skje under normal drift.

1. Beskyttelse av klimaanlegget.

Beskyttelse av kompressoren

- Når kompressoren stopper, kan den ikke startes igjen før det er gått 3 minutter.

Anti-kaldluft

- Enheten er konstruert slik at den ikke blåser kald luft i HEAT-funksjon (oppvarming), når varmeveksleren inne står i en av følgende stillinger og innstilt temperatur ikke er nådd.

A. Når oppvarmingen akkurat har startet.
B. Avising.
C. Oppvarming ved lav temperatur.

Avising

• Inne- eller uteviften stopper å gå under avising.
• Det kan danne seg is på utendørsenheten under oppvarmingssyklusen, när utetemperaturen er lav og fuktigheten høy og klimaanlegget dermed får redusert varmeeffekt.
• Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.

- Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

2. Det kommer hvit tåke ut av innendørsenheten.

• Det kan dannes en hvit tåke på grunn av stor temperaturforskjell mellom luftinntaket og luftavløpet i COOL-funksjon (kjøling) når den relative luftfuktigheten inne er høy.
• Når klimaanlegget startes opp i HEAT-modus, kan en hvit tåke dannes på grunn av fuktighet som under avkjøling eller tørking avsettes på fordampningsoverflaten på innendørsenheten.

3. Lav støy fra klimaanlegget.

• Du kan høre en lav vislelyd når kompressoren går eller akkurat har sluttet å gå. Dette er lyden av kjøle-middelet som strømmer eller slutter å strømme.
• Du kan også høre en lav hvinende lyd når kompressoren går eller akkurat har sluttet å gå. Dette skyldes at plastdelene i enheten utvider seg og trekker seg sammen når temperaturen endrer seg.
• Du kan høre en lyd som skyldes at spjeldet går tilbake i opprinnelig stilling när strømmen först slås på.

4. Det blåser støv ut av innedørsenheten.

- Dette er normalt når klimaanlegget ikke har vært brukt på lang tid eller første gang det brukes.

5. Innendørsenheten avgir en rar lukt.

- Dette skyldes at innendørsenheten avgir lukt fra bygningsmaterialer, møbler eller røyk.

6. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- eller HEAT-funksjon (kjøling eller oppvarming).

- Når innetemperaturen når temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen når innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT-funksjon (oppvarming).

1. Det kan danne seg vanndråper på overflaten av innendørsenheten ved kjøling når den relative fuktigheten er høy (mer enn 80 %). Reguler det horisontale spjeldet til maks. luftavløp og velg viftehastighet HIGH (høy).

8. Oppvarming

- Klimaanlegget trekker inn varme fra utendørsenheten og frigjør den via innendørsenheten under oppvarming. Når utetemperaturen synker vil varmen som absorberes av klimaanlegget også reduseres. Dette er grunnen til at oppvarmingskapasiteten til innendørsenheten vil reduseres.

9. Automatisk omstart.

- Et strømbrudd under drift gjør at enheten stopper helt. Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes enheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje.

- Klimaanlegget er utstyrt med et detekteringssystem for lekkasje av kuldemedium. Hvis utendørsenheten påviser mangel på kuldemedium, stanser klimaanlegget og viser alarmen EC på displayet. Start ikke klimaanlegget på nytt hvis denne alarmen aktiveres. Ta kontakt med leverandøren.

Problemer og løsninger

FEIL

Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og kontakt leverandøren.

• Sikringen går ofte eller bryteren kobler ut ofte.
• Andre gjenstander eller vann trenger inn i klimaanlegget.
• Fjernkontrollen fungerer ikke eller fungerer unormalt.
• Andre unormale situasjoner.

Problem	Årsak	Løsning
Enheten starter ikke	Strømbrudd	Vent til strømmen kommer tilbake.
	Støpselet kan ha blitt trukket ut av enheten.	Kontroller at støpselet sitter forsvarlig i stikkontakten.
	Sikringen kan ha gått.	Skift sikring/tilbakestill relé/tilbakestill bryter
	Batteriet i fjernkontrollen kan være utladet.	Skift batteri.
	Avstanden mellom fjernkontrollen og mottakeren på innendørsenheten er mer enn 6-7 meter, eller det er hindringer mellom fjernkontrollen og mottakeren.	Reduser avstanden. Fjern eventuelle hindringer. Rett fjernkontrollen mot mottakeren på innendørsenheten.
	Tiden du har stilt inn med timeren, er gal.	Vent eller avbryt timerinnstillingen.
Enheten stanser og starter ikke igjen	Mulig mangel på kuldemedium	Ta kontakt med leverandøren
Enheten avkjøler ikke eller varmer ikke opprommet godt nok, selv om det strømmer luft ut fra klimaanlegget.	Gal temperaturinnstilling.	Still temperaturen riktig. Du finner detaljerte opplysninger i kapittel D "Betjening med fjernkontroll".
	Luftfilteret er blokkert.	Rengjør luftfilteret.
	Dørene eller vinduene i rommet er åpne.	Lukk dørene eller vinduene.
	Luftinntaket eller -avløpet til innendørs-eller utendørsenheten er blokkert.	Rydd unna hindringene og start deretter enheten på nytt.
	Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert.	Vent.
	Det blir foretatt avising av utendørsenheten.
Viftehastigheten kan ikke endres	Klimaanlegget er i automodus	Viftehastigheten kan kun endres i modusene HEAT (VARM), COOL (KALD) og FAN (VIFTE)
	Klimaanlegget er i tørr-modus
TEMP. Indikatoren vises ikke	Klimaanlegget er i viftemodus	Temperaturen kan ikke settes i FAN-modus (VIFTE-modus)

Hvis problemet ikke er korrigert, må du kontakte leverandøren. Sørg for å gi detaljerte opplysninger om feilen og oppgi modell.

MERK!

Reparasjon av enheten må bare utføres av en godkjent tekniker.

K GARANTIVILKÅR

Klimaanlegget leveres med 4 års på kompressorer og 2 års garanti på andre komponenter, fra kjøpsdato. Følgende regler gjelder:

1. Vi avslår uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.
2. Reparasjoner eller utskifting av komponenter som utføres under garantiperioden, fører ikke til at garantien utvides.
3. Garantien gjøres ugyldig hvis det er gjort noen modifiseringer, hvis ikke-originale deler monteres eller reparasjoner utføres av tredjepart.
4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekkes ikke av garantien.
5. Garantien er kun gyldig når du viser den originale, daterte kjøpsfakturaen og hvis ingen modifikasjoner er foretatt.
6. Garantien gjelder ikke skade som oppstår som fölge av forsømmelse eller handlinger som avviker fra det som fremgår av denne bruksanvisningen.
7. Transportkostnader og risikoene som følger av transport av klimaanlegget eller klimaanleggskomponenter skal alltid stå for kjøpers regning.
8. Skader som er forårsaket av å ha benyttet uegnede filtre, faller utenfor garantien.
9. Tap og/eller lekkasje av kjølemiddel på grunn av mangelfull til- eller frakobling av enheten eller til- eller frakobling utført av ikke-kvalifisert personell, dekkes ikke av garantien som gjelder for dette produktet. Skade på enheter som er installert og til- eller frakoblet uten at lokale lover og/eller forskrifter og/eller uten at retningslinjene i denne håndboken er fulgt, dekkes ikke av garantien som gjelder for dette produktet.

Rådfør deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisningene ikke gir tilstrekkelig svar. Hvis produktet mot formodning må kobles fra, må du alltid sørge for at frakoblingen foretas av kvalifisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

Modell		S 3425	S 3431	S 3448	SC 3425	SC 3431	SC 3448
Type klimaanlegg		Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg	Veggmontert klimaanlegg
Kjølekapasitet *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
EE-klasse kjøling*		A++	A++	A++	A++	A++	A++
SEER*		6.9	6.8	6.5	6.5	6.6	6.1
Varmekapasitet *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
EE-klasse oppvarming*		A+	A+	A+	A+	A+	A
SCOP*		4.0	4.4	4.2	4.0	4.0	3.8
Avfuktingskapasitet ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Strømforbruk ved kjøling	kW	0.80	1.17	1.63	0.82	1.21	1.56
Strømforbruk ved oppvarming	kW	0.91	1.12	1.54	0.87	1.10	1.64
Årlig strømforbruk ved kjøling / oppvarming	kWh	132 / 875	180 / 827	285 / 1400	140 / 840	186 / 875	269 / 1349
Strømforsyning	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Strøm (nominell) kjøling/oppvarming	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Maks. strøm	A	9.5	10	11.5	9.5	10	11.5
Luftstrøm **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
For rom fra - til **	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Egnede områder		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Viftehastigheter		3	3	3	3	3	3
Termostatområde	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Kontroller manuell/mekanisk/elektronisk		Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern
Fjernkontroll Ja/Nei		Ja	Ja	Ja	Ja	Ja	Ja
Type luftfilter		Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF	Maske, aktivt karbon, 3M HAF
Type kjølemiddel/mengde	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Kjølemiddel GWP		2088	2088	2088	2088	2088	2088
Rødiameter kjølemiddel væske - gass	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Hurtigkobling	Hurtigkobling	Hurtigkobling
Normalt suge- / pressetrykk (maks)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Mål innendørsenhet (b x h x d)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Mål utendørsenhet (b x h x d)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Nettovekt innendørsenhet	kg	6.5	7.4	9.0	11.5	12.3	14.6
Nettovekt utendørsenhet	kg	26.6	29.1	37.8	26.9	29.5	37.8
Bruttovekt innendørsenhet	kg	8.2	9.5	12.2	15.5	16.4	19.2
Bruttovekt utendørsenhet	kg	29.0	31.9	40.5	29.3	32.3	40.5
Lydtrykknivå innendørsenhet****	dB(A)	52	52	55	51	52	56
Lydtrykknivå utendørsenhet****	dB(A)	58	60	63	60	62	64
Lydtrykknivå innendørsenhet (low)****	dB	22	23	25	25	26	26
Beskyttelsesklasse innendørs	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Beskyttelsesklasse utendørs	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsstørrelse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511/EN 14825

** Brukes som en indikasjon

*** Fjerner fukt ved 32 °C, 80 % RF

**** EN 12108-2008

Kast ikke elektriske apparater som usortert avfall; bruk separate innsamlingsordninger. Kontakt lokale myndigheter for informasjon vedrørende innsamlingsordninger tilgjengelige. Hvis elektriske apparater blir kastet på fyllplasser eller søppelhauger, kan farlige stoffer lekke ut I grunnvannet og komme inn I næringskjeden, som kan skade din helse og velvære. Når du erstatter gamle apparater med nye, er forhandler pålagt å ta imot ditt gamle apparat for avfallshåndtering uten kostnad. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske. Hvis du skifter ut eller ødeleg-

ger fjernkontrollen, ta ut batteriene og kast dem i samsvar med gjeldende bestemmelser, da de er miljøskadelige.

Miljøopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repareres eller demonteres av fagpersonell med behørig opplæring.

Dette utstyret inneholder kjølemiddelet R410A, i den mengde som er angitt i tabellen ovenfor.

Ikke slipp R410A i atmosfæren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesorden (GWP) = 2088

Internet:

Du kan enkelt laste ned den seneste versjonen av bruker-, installasjons- og/eller service manualen på www.qlima.com
