GEBRUIKSAANWIJZING S3425 QLIMA

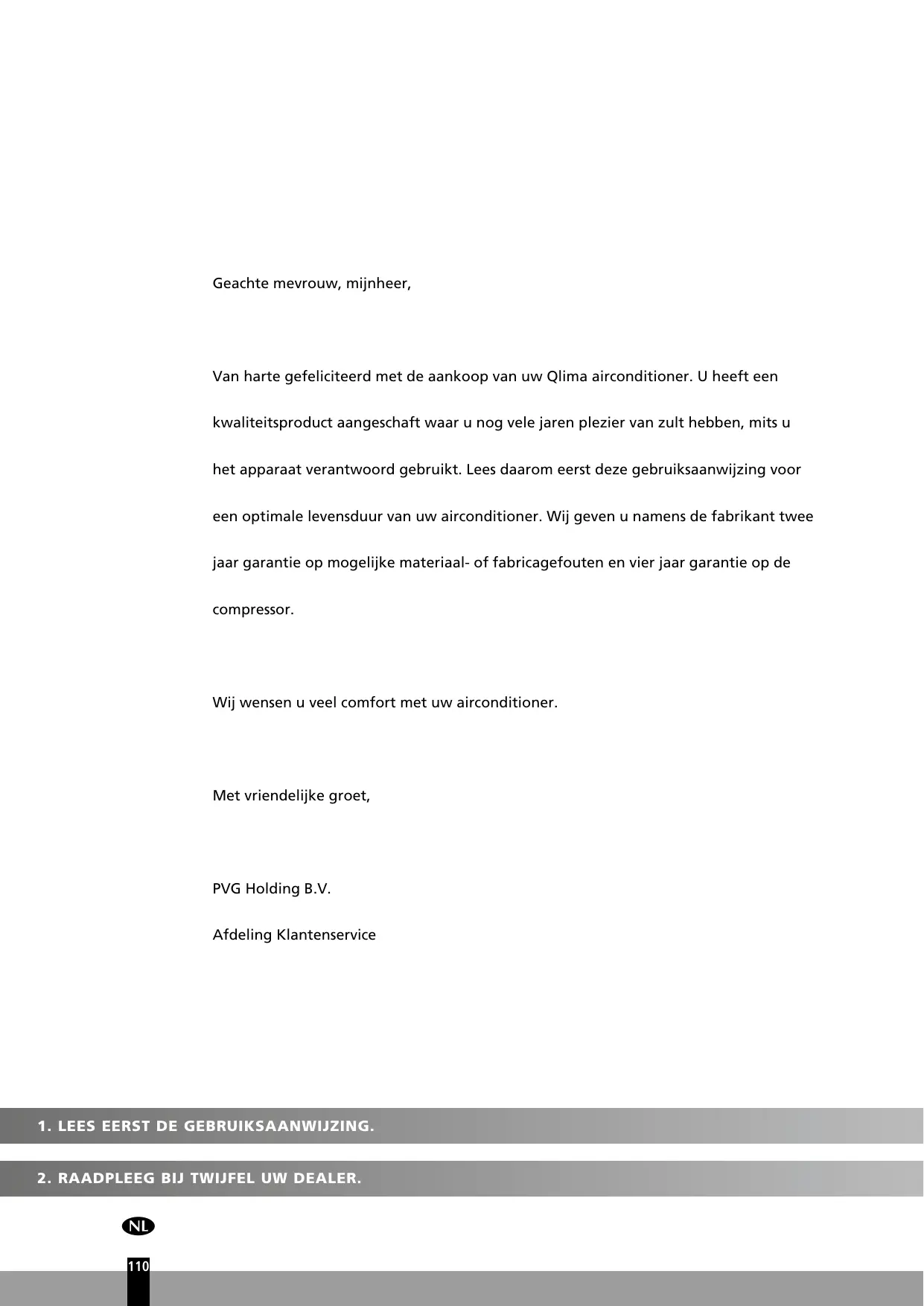

Geachte mevrouw, mijnheer,

Van harte gefeliciteerd met de aankoop van uw Qlima airconditioner. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben, mits u het apparaat verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner. Wij geven u namens de fabrikant twee jaar garantie op mogelijke materiaal- of fabricagefouten en vier jaar garantie op de compressor.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.

2. RAADPLEEG BIJ TWIJFEL UW DEALER.

INHOUD

A. VEILIGHEIDSVOORSCHRIFTEN
B. ONDERDELEN EN FUNCTIES
C. BEDRIJFSTEMPERATUUR
D. WERKEN MET AFSTANDSBEDIENING
E. OPTIMALE WERKING
F. INSTELLEN RICHTING LUCHTSTROOM
G. HOE DE AIRCONDITIONER WERKT
H ONDERHOUD
I. BEDIENINGSTIPS
J. STORINGEN VERHELPEN
K. GARANTIEBEPALINGEN
L. TECHNISCHE GEGEVENS

LEES DEZE HANDLEIDING

In de handleiding vindt u vele nuttige tips over hoe u de airconditioner op de juiste manier gebruikt en onderhoudt. In het hoofdstuk Storingen Verhelpen vindt u oplossingen voor algemene problemen. Als u eerst hoofdstuk J "Storingen Verhelpen" doorleest hoeft u misschien geen contact op te nemen met de service-afdeling.

A VEILIGHEIDSVOORSCHRIFTEN

Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V\~/ 50 Hz. De modellen S 3448 - SC 3448 - S 3464 moeten direct met de voedingskabel op de spanningsbron worden aangesloten.

BELANGRIJK

• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.
• De airco bevat een koudemiddel en kan worden aangemerkt als apparatuur onder druk. Schakel daarom altijd een bevoegde aircomonteur in voor installatie van en onderhoud aan de airco. De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde aircomonteur of anders vervalt de garantie.

Controleer vóór het aansluiten van het apparaat of:

• De voedingsspanning overeenkomt met de netspanning op het typeplaatje;
• Stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;
• De stekker van het snoer in het stopcontact past;
• Het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

• Dit apparaat is volgens de CE veiligheidsnormen gefabri- ceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.
• Dek de luchtinlaat en luchtuitlaat nooit af.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen. Schakel het apparaat uit en onderbreek de energievoorziening wanneer water de binnenunit inloopt.
• Steek niet uw handen, vingers of voorwerpen in de openingen van het apparaat.
• Šluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.
• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een bevoegd monteur of door uw erkende leverancier. Volg de gebruiks- en onderhoudsinstructies vermeld in deze handleiding.
• Onderbreek altijd de stroomtoevoer als het apparaat niet gebruikt wordt.
• Žet nooit de airconditioner aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik daarvoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.
• Open de airconditioner nooit als deze in werking is. Verbreek de stroomtoevoer alvorens het apparaat te openen.
• Haal altijd de stekker uit het stopcontact of verbreek de stroomtoevoer wanneer de airconditioner wordt gereinigd of wanneer er onderhoud wordt gepleegd.
• Plaats nooit gasbranders, ovens of kooktoestellen in de luchtstroom.
• Bedien nooit de knoppen en raak de airconditioner nooit aan met natte handen.
• De buitenunit produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wettelijke regelingen. Het is de verantwoordelijkheid van de gebruiker

om na te gaan of de apparatuur volledig voldoet aan de plaatselijke wettelijke regelingen.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• Ga nooit in de directe luchtstroom staan.
• Drink nooit het condenswater uit de airconditioner
• Breng geen wijzigingen aan het product aan.
• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

• Gebruik het apparaat nooit met een beschadigd snoer, stekker, behuizing of bedieningspaneel.
• Niet volgen van de aanwijzingen kan leiden tot het vervallen van de garantie op dit apparaat.

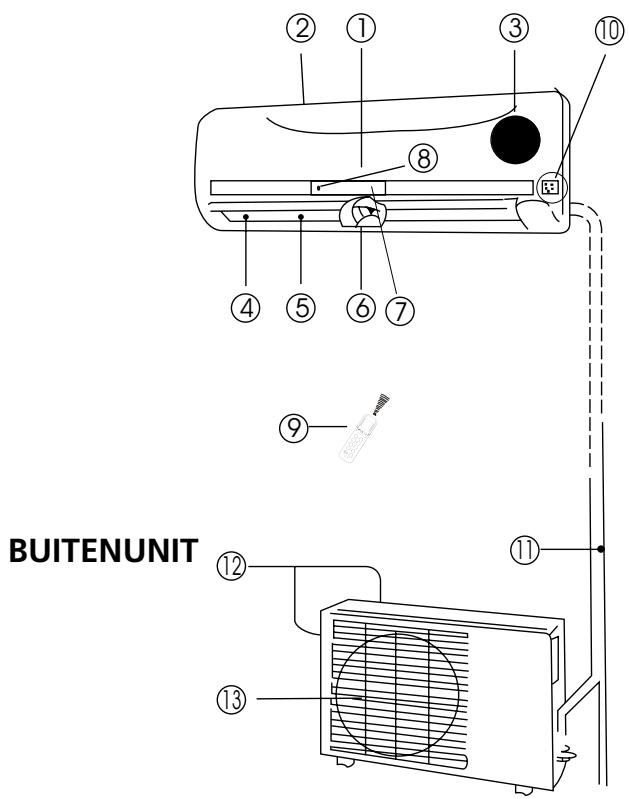

B ONDERDELEN EN FUNCTIES

BINNENUNIT

BUTENUNIT

Binnenunit

① Voorpaneel
② Luchtinlaat
③ Luchtfilter (achter voorpaneel)
④ Luchtuitlaat
⑤ Horizontaal luchtstroomrooster
⑥ Verticale luchtstroomlamel
⑦ Schermpje
⑧ Signaalontvanger afstandsbediening
⑨ Afstandsbediening (zie hoofdstuk D voor meer bijzonderheden en bediening)
⑩ Knop voor handmatige bediening ("AUTO/COOL")

Buitenunit

⑪ Aansluitleiding, afvoerslang (bij S34XX aansluitleiding niet bijgeleverd)
⑫ Luchtinlaat (zij- en achterkant)
⑬ Luchtuitlaat

LET OP!

Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van de airconditioner die u heeft gekocht. Alleen de werkelijke vorm is belangrijk.

FUNCTIE VAN DE INDICATIELAMPJES OP HET SCHERMPJE VAN DE BINNENUNIT

① Ontdooien, "DEFROST" indicatielampje

Dit indicatielampje brandt wanneer de airconditioner automatisch gaat ontdooien of wanneer, tijdens verwarmen, de warme lucht regeling wordt geactiveerd.

② TEMPERATUUR indicatielampje

Toont de temperatuurinstellingen tijdens de werking van de airconditioner.

③ Bedrijfsmodus, "OPERATION" indicatiedisplay

Dit indicatielampje knippert als de stroomtoevoer is ingeschakeld en brandt als de unit in bedrijf is.

④ "TIMER" indicatielampje

Dit indicatielampje brandt wanneer de "TIMER" op Aan/Uit "ON/OFF" staat.

C BEDRIJFSTEMPERATUUR

Koelen, verwarmen en / of ontvochtigen zijn mogelijk bij de volgende binnen- en buitentemperatuur:

Temperatuur Modus	Koelen	Verwarmen	Ontvochtigen
Kamertemperatuur	17°C - 32°C	0°C - 30°C	10°C - 32°C
Buitentemperatuur	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

WAARSCHUWING

- Wanneer de airconditioner wordt gebruikt bij temperaturen anders dan hierboven aangegeven, kunnen bepaalde beveiligingsvoorzieningen gaan werken, waardoor de unit niet meer goed functioneert.

- Wanneer de airconditioner in bedrijf is bij een relatieve luchtvochtigheid van meer dan 80% in de ruimte kan er op de oppervlakte van de airconditioner condens ontstaan. In dat geval dient u de verticale luchtstroom lamel in de uiterste stand (verticaal naar de vloer gericht) en de ventilator op Hoog ("HIGH") te zetten.

- Sluit, voor een maximaal effect van uw airconditioner, altijd deuren en ramen wanneer wordt gekoeld of verwarmd.

LET OP

• Richt de afstandsbediening altijd op de signaalontvanger van de binnenunit en zorg ervoor dat zich geen obstakels bevinden tussen de afstandsbediening en de ontvanger. Als dat wel het geval is kan het signaal van de afstandsbediening niet worden opgevangen en werkt de airconditioner niet goed.
• De afstandsbediening werkt tot op een maximale afstand van ongeveer 6 tot 7 meter.

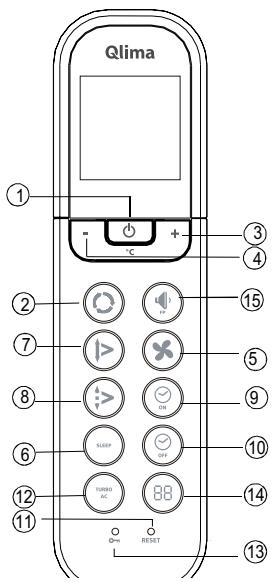

Introductie van functieknoppen op de afstandsbediening

① Aan/uit "ON/OFF" knop: Druk deze knop in om de werking van de unit te starten. Druk deze knop weer in om de werking van de unit te beëindigen.
② Modus knop: ledere keer dat u de knop indrukt wordt een modus geselecteerd in de volgorde: Automatisch "AUTO", Koelen "COOL", Drogen "DRY"', Verwarmen "HEAT" en Alleen Ventileren "FAN ONLY". Zie de volgende figuur:
③ + Knop: Druk de knop in om de binnentemperatuur instelling te verhogen tot max. 30°C.
④ - Knop: Druk de knop in om de binnentemperatuur instelling te verlagen tot min. 17°C.
⑤ Ventilator "FAN" Knop: Deze knop wordt gebruikt om de ventilatorsnelheid te selecteren. Steeds wanneer u de knop indrukt, wordt een ventilatorsnelheid geselecteerd die verspringt van "AUTO" naar Laag "LOW" naar Medium "MED" naar Hoog "HIGH" en dan terug naar "Auto". Wanneer u de "AUTO" of "DRY" modus selecteert wordt de ventilatorsnelheid automatisch geregeld en kunt u deze snelheid niet instellen.
⑥ SLEEP-knop: Druk deze knop in om de energiebesparingstand in te schakelen. Druk de knop nogmaals in om deze stand uit te schakelen. Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1°C per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uitschakelen.
⑦ Zwenk "SWING" Knop: Druk op de "SWING" knop om de Zwenkfunctie te activeren. Druk nogmaals op de knop om deze functie te stoppen.
⑧ Luchtrichting "AIR DIRECTION" Knop: Druk op deze knop om de stand van de lamel te wijzigen. De

lamel verandert 6 graden van positie bij iedere druk op de knop. Als de lamel in een bepaalde stand staat, waarbij deze het koelings- of verwarmingseffect van de airconditioner zou beïnvloeden, wordt de positie van de lamel automatisch veranderd. Er verschijnt geen symbool op het schermpje wanneer op deze knop wordt gedrukt.

⑨ "TIMER ON" Knop: Druk op deze knop om de Automatische inschakeltijd functie te activeren. Bij iedere druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft verspringt de automatisch ingestelde tijd met iedere druk op de knop met 60 minuten. Om het programma Timer On op te heffen dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven.
⑩ "TIMER OFF" Knop: Druk op deze knop om de Automatische uitschakeltijd functie te activeren. Bij iedere druk op de knop verspringt de automatisch ingestelde tijd met 30 minuten. Als de insteltijd 10 uur aangeeft verspringt de automatisch ingestelde tijd met iedere druk op de knop met 60 minuten. Om het programma Timer Off op te heffen dient u op de knop te blijven drukken tot er niets meer op het schermpje wordt weergegeven.
⑪ Resetknop: Door op de verzonken resetknop te drukken, kunt u alle bestaande instellingen annuleren en de afstandsbediening weer terugstellen op de oorspronkelijke waarden.
⑫ TURBO-knop/Active Clean-knop: Als u deze knop indrukt terwijl de airconditioner in koelbedrijf [COOL] werkt, wordt het koelvermogen verhoogd. Door deze knop nogmaals in te drukken schakelt u de TURBO-functie weer uit. Door deze knop ingedrukt te houden (> 2 sec) gaat het toestel over in de Active Clean-modus. Er zal een proces gestart worden om de binnenkant van de verdamper schoon te maken en de vermenigvuldiging van bacteriën te verminderen. Als deze functie geactiveerd is, worden alle timer-instellingen geannuleerd. Om de airco Active Clean-modus te beëindigen, houdt u de knop nogmaals (> 2 sec) ingedrukt.
⑬ LOCK-knop: Door de verzonken LOCK-knop in te drukken kunt u alle actuele instellingen vastzetten. De afstandsbediening reageert nu alleen nog op de LOCK-knop. Druk de knop nogmaals in om de LOCK-modus uit te schakelen.
⑭ LED DISPLAY-knop: Door deze knop in te drukken, kunt u de verlichting van het display van de afstandsbediening inschakelen. De verlichting schakelt autmoatisch weer uit wanneer er binnen 3 seconden geen toetsen meer worden ingedrukt (geldt niet voor apparaten welke niet voorzien zijn van deze functie).
⑮ Gereduceerd geluidsknop / bevriezingspreventie: Druk op deze knop om het geluidsniveau aan de binnenkant terug te brengen tot 21 dB(A). De ventilator van het binnentoestel wordt tot het laagste niveau gebracht. Door deze knop in te drukken (> 2 seconden), wordt de vorstpreventiestand van het apparaat ingeschakeld. Het apparaat negeert de bestaande binnentemperatuurinstelling dan en stelt de binnentemperatuur in op ca. 8 °C. Zo wordt vorst in uw huis voorkomen tijdens koude periodes terwijl het apparaat met het laagst mogelijke energieverbruik draait. Als deze stand geselecteerd is, verschijnt op het binnendisplay van het apparaat "FP". Deze knop kan alleen worden bediend in de verwarmingsmodus. U kunt de vorstpreventiestand weer uitschakelen door de knop opnieuw in te drukken.

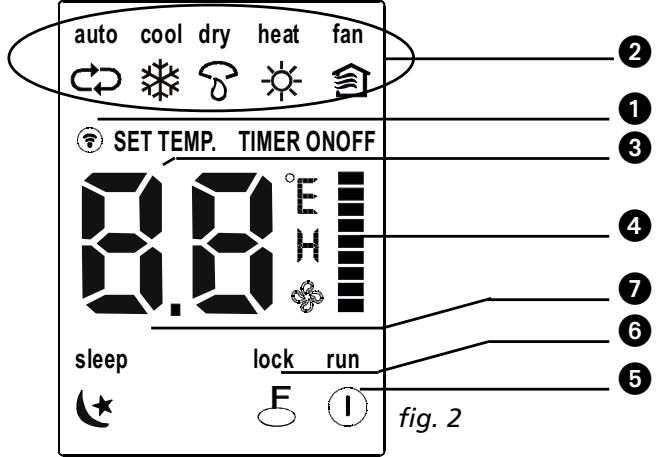

Namen en functies van indicatielampjes op de afstandsbediening

auto cool dry heat fan SET TEMP. TIMER ONOFF 8.8°E sleep lock run F I fig. 2

Schermpje

① Verzendingslampje: Dit lampje brandt terwijl de afstandsbediening signalen stuurt naar het apparaat.
② Indicatie van bedrijfsstand: Toont de actuele bedrijfsstand: AUTO ⇌, COOL [koelen] ✉, DRY [drogen] ♂, HEAT [verwarmen] ✉, Fan [ventileren].
③ Temp. / Timer aanduiding: Toont de temperatuurinstelling (17° C \~ 30°C). Wanneer u de bedrijfsstand op FAN staat, wordt er geen temperatuur getoond. Wanneer de timerfunctie is ingeschakeld, toont het display de stand ON of OFF van de timer.
④ Aanduiding ventilatorsnelheid: Toont de geselecteerde ventilatorsnelheid, Auto (geen aanduiding), Laag ■, Midden I of Hoog I. Bij de bedrijfsstand AUTO of DRY staat de ventilatorsnelheid op Auto.
⑤ Aan/uit-indcatie: Wordt getoond door het drukken op de On / Off knop. Druk opnieuw op de On / Off knop om te verwijderen.
⑥ Lock-weergave: De melding LOCK verschijnt wanneer de LOCK-bedrijfsstand is ingeschakeld. Druk opnieuw op LOCK om te verwijderen.
⑦ Sleep-weergave: De melding Sleep verschijnt wanneer de Sleep-bedrijfsstand is ingeschakeld. Druk opnieuw op SLEEP om te verwijderen.

LET OP

In Fig. 2 worden voor alle duidelijkheid alle functies getoond. Tijdens de werkelijke werking worden echter alleen de van toepassing zijnde functies op het schermpje getoond.

Werken met de afstandsbediening

Plaatsen / vervangen van batterijen

Gebruik twee droge cel alkaline batterijen (AAA/LR03).

Gebruik geen oplaadbare batterijen.

1. Verwijder het batterijklepje aan de achterkant van de afstandsbediening in de richting van de pijl.
2. Plaats nieuwe batterijen en let op dat de positieve (+) en negatieve (-) polen van de batterijen in de juiste richting geplaatst zijn.
3. Schuif het klepje weer terug.

LET OP

• Wanneer de batterijen verwijderd zijn, wist de afstandsbediening alle programma's. Na het vervangen van de batterijen, moet de afstandsbediening opnieuw geprogrammeerd worden.
• Wanneer u batterijen vervangt dient u geen oude batterijen of batterijen van een ander type te gebruiken. Hierdoor kan de afstandsbediening slecht gaan functioneren.
• Als u de afstandsbediening gedurende enkele weken niet gaat gebruiken kunt u beter de batterijen verwijderen. Op deze manier voorkomt u dat lekkende batterijen de afstandsbediening beschadigen.
• De gemiddelde levensduur van batterijen is bij normaal gebruik ongeveer een half jaar.
• Vervang de batterijen wanneer er geen antwoordtoon komt van de binnenunit of wanneer het Transmissie indicatielampje niet oplicht.
• Gebruik nooit oude en nieuwe batterijen tegelijkertijd. Gebruik nooit verschillende types (bijv. alkaline en manganese dioxide) tegelijkertijd.

AUTOMATISCHE BEDIENING

Als de airconditioner gebruiksklaar is (controleer of het apparaat aan stroomnet aangesloten is en of er stroom beschikbaar is), schakel de stroom dan in en het Bedrijfsmodus indicatielampje op het schermpje van de binnenunit gaat knipperen.

1. Druk op de "MODE" selecteerknop om AUTO te selecteren.
2. Druk op de + of - knop om de gewenste kamertemperatuur in te stellen.
3. Druk op de "On/off" knop om de airconditioner te starten. Het Bedrijfsmodus indicatielampje op het schermpje van de binnenunit gaat branden. De Ventilatorsnelheid wordt automatisch geregeld.
4. Druk weer op de "On/off" knop om de werking van de unit te stoppen.

LET OP

• In de AUTO modus zal de airconditioner automatisch de bedrijfsmodus Koelen, Ventileren of Verwarmen selecteren aan de hand van het gemeten verschil tussen de werkelijke omgevingstemperatuur in de ruimte en de ingestelde temperatuur op de afstandsbediening.
• Als de AUTO modus u niet bevalt kan de gewenste modus handmatig worden geselecteerd.

KOELEN, VERWARMEN en ALLEEN VENTILEREN regelen

1. Als de AUTO modus u niet bevalt kunt u handmatig de instellingen tijdelijk opheffen. U drukt hiervoor knop ② in om de Koelen, Drogen, Verwarmen of de Alleen Ventileren modus te gebruiken.
2. Druk de knop + of - in (③ en ④) om de gewenste kampertemperatuur in te stellen.
3. Druk op Ventileren "FAN" knop ⑤ om AUTO, HIGH, MED of LOW in de Ventileren modus te selecteren.
4. Druk op "ON/OFF" knop ①. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te werken volgens uw instellingen. Druk nogmaals op "ON/OFF" knop ① om deze functie van de unit te stoppen.

LET OP!

De modus Alleen Ventileren kan niet worden gebruikt om de temperatuur te regelen. In deze modus zijn alleen stap 1, 3 en 4 mogelijk.

ONTVOCHTIGEN

1. Druk op Modus knop ② om Drogen, "DRY" te selecteren.
2. Druk op knop + of - (③ en ④) om de gewenste temperatuur in te stellen.
3. Druk op "On/off" knop ①. Het bedrijfsmodus indicatielampje brandt en de airconditioner begint te werken in de modus Drogen. Druk nogmaals op "On/off" knop ① om deze functie van de unit te stoppen.

Regeling van de TIMER

Druk op de "TIMER ON/OFF" knop (⑨ en ⑩) om de "aan" en "uit" tijd van de unit in te stellen. De effectieve, met de afstandsbediening ingestelde werkingstijd voor de timer functie is beperkt tot een periode van 0,5 tot minder dan 24 uur.

1. De START tijd instellen.

1.1 Druk op "TIMER ON" knop ⑨. Op het schermpje van de afstandsbediening verschijnt ON TIMER, de laatst ingestelde tijd voor het inschakelen van de unit, en het symbool "h" wordt getoond in het Timer gedeelte van het schermpje. U kunt nu de START tijd van de unit opnieuw instellen.
1.2 Druk weer op "TIMER ON" knop ⑨ om de gewenste inschakeltijd van de unit in te stellen.
1.3 Na de instelling van de "TIMER ON" duurt het een halve seconde voor de afstandsbediening het signaal naar de airconditioner verzendt.

2. De STOP tijd instellen.

2.1 Druk op "TIMER OFF" knop ⑩. Op het schermpje van de afstandsbediening verschijnt OFF TIMER en de laatst ingestelde tijd voor het uitschakelen van de unit in uren wordt getoond in het Timer gedeelte van het schermpje. U kunt nu de STOP tijd van de unit opnieuw instellen.
2.2 Druk weer op "TIMER OFF" knop ⑩ om de tijd in te stellen waarop u de unit wilt laten uitschakelen.
2.3 Na de instelling van de "TIMER OFF" duurt het een halve seconde voor de afstandsbediening het signaal naar de airconditioner verzendt.

Voorbeeld van timer instelling

Om de airco over 6 uur aan te laten slaan.

1. Druk op de TIMER ON knop, de laatste ingestelde starttijd en het signaal „h“ wordt getoond op het display
2. Druk op de TIMER ON knop tot „6.0h“ verschijnt
3. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON indicator zal blijven branden en de functie is ingeschakeld.

Gecombineerde timer

(Instellen van zowel TIMER ON als TIMER OFF simultaan)

Deze functie is bruikbaar wanneer u de airo bijvoorbeeld uit wilt schakelen nadat u bent gaan slapen, en het apparaat in de ochtend in te schakelen wanneer u wakker wordt of wanneer u thuiskomt.

Voorbeeld:

Om de airconditioner 2 uur na de instelling uit te schakelen en opnieuw in te laten schakelen na 10 uur.

1. Druk op de TIMER OFF knop
2. Druk opnieuw op de TIMER OFF knop tot 2.0h verschijnt op het TIMER OFF display

3. DRUK op de TIMER ON knop

4. Druk opnieuw op de TIMER ON knop tot 10.h verschijnt op het TIMER ON display

5. Wacht een seconde en het digitale display zal de temperatuur weer tonen. De TIMER ON OFF indicator zal blijven branden en de functie is ingeschakeld.

LET OP!

• Als de ingestelde tijd voor STARTEN en STOPPEN hetzelfde is, wordt de stoptijd automatisch een half uur (de ingestelde tijd geeft minder dan 10 uur aan) of een uur (de ingestelde tijd geeft 10 uur of meer aan) later.
• Om de "TIMER ON/OFF" tijd in te stellen drukt u op de desbetreffende TIMER knop en stelt de tijd opnieuw in.
• De insteltijd is een relatieve tijd, d.w.z. dat deze tijd is gebaseerd op een tijdsverschil tussen de werkelijke tijd en de ingestelde tijd.

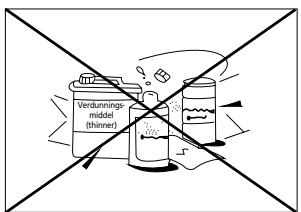

WAARSCHUWING

• Bescherm de afstandsbediening tegen hoge temperaturen en blootstelling aan straling.
• Bescherm de ontvanger van het binnendeel tegen direct zonlicht om te voorkomen dat de airconditioner niet goed functioneert.

E OPTIMALE WERKING

Om uw apparaat optimaal te laten functioneren dient u op het volgende te letten:

• Stel de richting van de luchtstroom zo in dat deze niet rechtstreeks op personen is gericht.
• Stel de temperatuur in die voor u het meest comfortabel is. Stel de unit niet in op overdreven hoge of lage temperaturen.
• Sluit deuren en ramen omdat anders het gewenste effect misschien niet wordt bereikt.
• Zet niets vlakbij de luchtinlaat of -uitlaat omdat anders de werking van de airconditioner kan worden verstoord of de airconditioner misschien helemaal niet meer functioneert. Zorg ervoor dat er geen obstakels zijn die de luchtstroom blokkeren. De luchtstroom moet ongehinderd de hele kamer kunnen bereiken. De luchtstroom moet bovendien ongehinderd de airconditioner kunnen bereiken.
• Het luchtfilter dient regelmatig schoongemaakt te worden omdat anders het apparaat niet voldoende koelt of verwarmt. U wordt geadviseerd om de filters eens in de twee weken schoon te maken.
• Laat de unit niet werken met de horizontale lamellen in gesloten positie.

F INSTELLEN RICHTING LUCHTSTROOM

• De uitgaande luchtstroomrichting van de airconditioner kan worden ingesteld door het instellen van de horizontale lamellen en de vertikale lamellen.
• Stel de richting van de lamellen zodanig in dat de luchtstroom niet direct op personen blaast.
• Zorg ervoor dat de uitgaande luchtstroom de gehele ruimte kan bereiken om temperatuurverschillen in de ruimte te voorkomen.
• De vertikale lamellen kunnen met de afstandsbediening worden ingesteld.
• De horizontale lamellen moeten met de hand worden ingesteld.

Hendel

Instellen van de verticale luchtstroomrichting (op - neer)

Verricht deze handeling wanneer de airconditioner in bedrijs is.

Gebruik de afstandsbediening om de verticale lamellen in te stellen. Druk op de knop AIR DIRECTION ⑧ van de afstandsbediening. De lamel zal bij iedere druk op de knop 6° versteld worden.

De luchtstroom automatisch laten zwenken (op - neer)

Verricht deze handeling terwijl de airconditioner in werking is.

• Druk op Zwenkrichting "SWING" knop ⑦ op de afstandsbediening.
• Druk weer op "SWING", knop ⑦ om de functie te beëindigen. Druk op Luchtrichting "AIR DIRECTION", knop ⑧ om de lamel in de gewenste stand vast te zetten.

Instellen van de horizontale luchtstroomrichting (links - rechts)

Beweeg de hendels van de horizontale lamellen met de hand naar links of naar rechts om de gewenste luchtstroom in te stellen.

WAARSCHUWING

Zorg ervoor dat u de ventilator achter de verticale lamellen niet aanraakt!

WAARSCHUWING

• De knoppen "AIR DIRECTION" ⑧ en "SWING" ⑦ werken niet wanneer de airconditioner af staat (ook wanneer de "TIMER ON" is ingesteld).
• Laat de airconditioner nooit lange tijd in de koel- of droogstand werken met de luchtstroom naar omlaag gericht. Als u dit toch doet kan er condensvorming ontstaan op de vericale lamel, waardoor er water kan lekken.
• Beweeg de verticale lamel niet met de hand. Gebruik altijd de "AIR DIRECTION" knop ⑧ of de "SWING" knop ⑦. Als u dit blaasrooster met de hand beweegt kan de werking worden verstoord. Wanneer het verticale lamel niet naar behoren functioneert, zet dan de airconditioner af en weer aan.
• Wanneer de airconditioner meteen na het afzetten weer wordt aangezet, zal de verticale lamel gedurende ongeveer 10 seconden mogelijk niet bewegen.
• Laat de unit niet werken met de horizontale lamel in gesloten positie.

G HOE DE AIRCONDITIONER WERKT

Druk op de Slaapstand "SLEEP" knop Stel de tempera- tuur in 1°C 1°C 1 uur 1 uur

KOELEN

Druk op de Slaapstand "SLEEP" knop Stel de temperatuur in 1°C 1°C 1 uur 1 uur

VERWARMEN

Aiken ventieren "TAN ONLY" Koden Aiken ventieren "TAN ONLY" Koden Koden Kamer- temperatuur Temperatuur instellen Tijd

ONTVOCHTIGEN

AUTOMATISCHE WERKING

• Wanneer u de airconditioner in de Automatische stand "AUTO" zet, (knop ② op de afstandsbediening), worden KOELEN, VERWARMEN of Alleen VENTILEREN automatisch geselecteerd, afhankelijk van de temperatuur die u heeft ingesteld en de kamertemperatuur.
• De airconditioner regelt de kamertemperatuur automatisch volgens de door u ingestelde temperatuur.
• Wanneer de "AUTO" stand u niet bevalt, kunt u de instellingen ook handmatig aanpassen.

SLEEP/ZUINIGE WERKING

- Deze functie, die alleen kan worden gebruikt in combinatie met koel-, verwarmings- of automatisch bedrijf [COOL, HEAT en AUTO], zorgt ervoor dat de airconditioner automatisch de ingestelde temperatuur met 1°C per uur verhoogt (in koelmodus) of verlaagt (in verwarmmodus) gedurende de eerste 2 uur. De airconditioner zal vervolgens gedurende 5 uur deze temperatuur (ingestelde temperatuur + of - 2 graden) handhaven. Vervolgens schakelt het apparaat zich automatisch uitschakelen.

ONTVOCHTIGEN

• De stand Ontvochtigen selecteert automatisch de bedrijfsmodus Ontvochtigen op basis van het verschil tussen de ingestelde temperatuur en de werkelijke temperatuur in de ruimte.
• Tijdens het ontvochtigen wordt de functie Koelen of Alleen Ventileren regelmatig in- en uitgeschakeld om de temperatuur te regelen. De ventilatorsnelheid wordt automatisch ingesteld.
• In de normale stand Koelen wordt de lucht ook door de airconditioner ontvochtigd.

LET OP

Wanneer de airconditioner bezig is met ontvochtigen zal de kamertemperatuur waarschijnlijk dalen. Het is daarom normaal dat een vochtigheidsgraadmeter een verhoogde relatieve luchtvochtigheid aangeeft. De absolute luchtvochtigheid in de ruimte daalt echter, afhankelijk van de hoeveelheid vocht welke in de ruimte wordt geproduceerd (koken, mensen enz.).

Nee Nathoudelijk lontstoppings model

WAARSCHUWING

Schakel eerst de airconditioner uit en trek de stekker uit het stopcontact vóór u het apparaat gaat schoonmaken. Voor S 3448 - SC 3448 - S3464: onderbreek de stroomtoevoer naar de airconditioner.

Verdunnings- middel (thinner)

A + B = Actief koolfilter en / of 3MTM HAF filter

A + B

A + B

Binnenunit en afstandsbediening schoonmaken

WAARSCHUWING

• Gebruik een droge doek om de binnenunit en de afstandsbediening schoon te maken.
• U kunt een doek en wat koud water gebruiken als de binnenunit erg vuil is.
• Het voorpaneel van de unit kan worden verwijderd en met water worden schoongemaakt. Droog het paneel met een droge doek.
• Gebruik geen chemisch behandeld doekje of stofdoek om de unit schoon te maken.
• Gebruik nooit benzine, verdunningsmiddel (thinner), schuurmiddel of een oplosmiddel om het apparaat schoon te maken. Het plastic kan er van gaan breken of vervormen.

Luchtfilter schoonmaken

Verstopte luchtfilters verminderen het effect van koeling van dit apparaat. Maak het filter eens in de twee weken schoon.

1. Til het voorpaneel van de binnenunit omhoog tot het vastklikt.
2. Pak de hendel van het gaasfilter vast en druk het filter voorzichtig omhoog uit de houder en trek het daarna omlaag.

3. Haal HET GAASFILTER uit de binnenunit.

4. Maak HET GAASFILTER eens in de twee weken schoon.

5. Maak HET GAASFILTER schoon met een stofzuiger of met water.

6. Het zwarte actief koolfilter kan niet gereinigd worden. Wanneer dit filter vies is zal het simpelweg de onaangename luchtjes niet meer filteren. Het filter moet dan vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het actief koolfilter tweemaal per seizoen te vervangen.

7. Het groen gekleurde 3M HAF filter toont zichtbare sporen van vuil op en in het filter wanneer deze vervangen dient te worden. Dit filter kan niet gereinigd worden en moet vervangen worden door een nieuw filter (verkrijgbaar bij uw dealer). Wij raden aan het filter tweemaal per seizoen te vervangen.

nieuw filter

vernieuwing van filter aanbevolen

1. Na vervanging van het actief koolfilter en het 3M HAF filter in de filterhouder op het gaasfilter, kan het gaasfilter teruggeplaatst worden in de airconditioner.
2. Zorg ervoor dat het filter helemaal droog is en niet beschadigd, voor u het weer terugplaatst.
3. Installeer het luchtfilter weer in de unit.
4. Zet het bovenste gedeelte van het luchtfilter terug in de unit. Let er daarbij op dat de linker en rechter zijkant recht in de unit komen. Plaats het filter in de oorspronkelijke positie terug.

Onderhoud

Wanneer de unit gedurende langere tijd niet gebruikt wordt dient u de volgende handelingen te verrichten:

1. Laat de Ventilator ongeveer 6 uur aan staan om de binnenkant van de unit te drogen.
2. Schakel de unit uit en haal de stekker uit het stopcontact. In geval van model S(C)3448 - S3464, onderbreek de stroomtoevoer. Haal de batterijen uit de afstandsbediening.
3. De buitenunit moet regelmatig worden onderhouden en worden schoongemaakt. Dit mag alleen worden uitgevoerd door een erkend airconditioning monteur.

Controle vóór ingebruikname

• Controleer of de bedrading niet beschadigd of los is.
• Controleer of de luchtfilters geplaatst zijn.
• Controleer of de luchtuitlaat of –inlaat niet geblokkeerd zijn wanneer de airconditioner gedurende langere tijd niet in gebruik is.

WAARSCHUWING

• Raak de metalen delen van het apparaat niet aan wanneer u het filter verwijdert. Scherpe metalen randen kunnen verwondingen voorzaken.
• Gebruik geen water om de binnenzijde van de unit te reinigen. Water kan de isolatie beschadigen, hetgeen kan leiden tot elektrische schokken.
• Controleer altijd voordat u de unit gaat schoonmaken of de stroom en de stroomonderbreker zijn uitgeschakeld.

I BEDIENINGSTIPS

De volgende problemen kunnen voorkomen tijdens normale werking.

1. Beveiliging van de airconditioner.

Beveiliging van de compressor

- De compressor kan niet starten binnen 3 minuten nadat hij is uitgeschakeld.

Anti-tocht

- De unit is zo ontworpen dat hij in de stand Verwarmen "HEAT" geen koude lucht uitblaast wanneer de binnen warmtewisselaar zich in een van de volgende drie situaties bevindt en de ingestelde temperatuur nog niet is bereikt.

A. Wanneer de unit net begint te verwarmen.
B. Tijdens ontdooien.
C. Bij verwarmen bij lage temperatuur.

Ontdooien

• De binnen- of buitenventilator stopt tijdens het ontdooien.
• Tijdens de verwarmingscyclus kan zich ijs op de buitenunit vormen wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog. Hierdoor heeft de airconditioner minder verwarmingscapaciteit.
• In dit geval zal de airconditioner regelmatig stoppen met verwarmen en wordt de ontdooicyclus automatisch gestart.
• De ontdooitijd kan variëren van 4 tot 10 minuten, afhankelijk van de buitentemperatuur en de hoeveelheid gevormd ijs op de buitenunit.

2. Er komt een witte nevel uit de binnenunit.

• In een ruimte met een hoge relatieve luchtvochtigheid kan een witte nevel ontstaan door een groot verschil tussen luchtinlaat- en luchtuitlaattemperatuur tijdens het Koelen.
• Wanneer de airconditioner weer start in de bedrijfsmodus Verwarmen kan er een witte nevel ontstaan door vocht dat tijdens het koelen of drogen neerslaat op het oppervlak van de verdamper van de binnenunit.

3. De airconditioner maakt vreemde geluiden.

• U kunt een zacht sissend geluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit geluid wordt veroorzaakt doordat het koelmiddel gaat circuleren of de circulatie van het koelmiddel stopt.
• U kunt ook een piepgeluid horen wanneer de compressor loopt of direct na het stoppen van de compressor. Dit wordt veroorzaakt door het effect van temperatuurwisseling, uitzetten en inkrimpen, van de kunststof delen.
• U kunt ook een geluid horen wanneer de stroom wordt ingeschakeld en het luchtuitblaasrooster naar zijn oorspronkelijke stand gaat.

4. Er komt stof uit de binnenunit.

- Dit is normaal en doet zich voor wanneer de airconditioner lange tijd niet is gebruikt of wanneer deze voor het eerst wordt gebruikt.

5. Er komt een vreemde geur uit de binnenunit.

- Dit wordt veroorzaakt doordat de geuren van bouwmaterialen, meubilair of rook door de binnenunit worden aangezogen en worden verspreid.

6. De airconditioner gaat vanuit Koelen of Verwarmen in Alleen Ventileren werken.

- Wanneer de temperatuur in de ruimte de op de airconditioner ingestelde temperatuur heeft bereikt, stopt de compressor automatisch en gaat de airconditioner over op Alleen Ventileren. De compressor start weer wanneer de temperatuur in de ruimte stijgt (bij Koelen) of daalt (bij Verwarmen) tot de vooraf ingestelde waarde.

1. Tijdens Koelen kan zich bij een hoge relatieve luchtvochtigheid (hoger dan 80%) condens vormen op het oppervlak van de binnenunit. Stel de horizontale lamel in op de maximum geopende stand en selecteer de hoge "HIGH" ventilatorsnelheid.

8. Verwarmen.

- De airconditioner neemt warmte op van de buitenunit en leidt deze tijdens de bedrijfsmodus Verwarmen naar de binnenunit. Wanneer de buitentemperatuur daalt, zal ook de warmte die door de airconditioner wordt opgenomen verminderen, waardoor de verwarmingscapaciteit van het binnendeel zal dalen.

- Bij een spanningsonderbreking tijdens de werking van de unit wordt deze volledig uitgeschakeld. De airconditioner is voorzien van een Automatische herstartfunctie. Hierdoor blijven bij een spanningsonderbreking alle ingestelde waarden bewaard in het geheugen en start de unit automatisch wanneer de stroomvoorziening weer is hersteld.

10. Detectiesysteem voor lekkage koudemiddel.

- De airconditioner is uitgerust met een detectiesysteem voor eventuele lekkage van koudemiddel. Wanneer de buitenunit een tekort aan koudemiddel signaleert, stopt het apparaat en de binnenunit toont het alarm EC op het display. Herstart het apparaat niet en neem contact op met uw leverancier.

J STORINGEN VERHELPEN

Storingen en Oplossingen

PROBLEEM

Zet bij een van de volgende problemen de airconditioner onmiddellijk uit en schakel de stroom uit. Neem contact op met uw leverancier.

• Zekering slaat steeds door of de hoofdschakelaar springt regelmatig op "uit".
• Er is water of een andere vloeistof in de airconditioner gelopen.
• De afstandsbediening werkt niet of niet goed.
• Andere abnormale situaties.

Probleem	Oorzaak	Oplossing
Unit start niet	Stroomonderbreking	Wacht tot stroomonderbreking verholpen is.
	Stekker van unit zit misschien niet meer in stopcontact.	Controleer of de stekker goed in het stop-contact zit.
	Zekering is misschien doorgeslagen.	Vervang de zekering / reset relais / reset stroomonderbreker
	Batterij in afstandsbediening is misschien leeg.	Vervang de batterij
	Afstand afstandsbediening tot ontvanger op de binnenunit is meer dan 6 tot 7 meter of er bevinden zich obstakels tussen de afstandsbediening en de ontvanger.	Maak afstand korter. Verwijder eventuele obstakels. Richt de afstandsbediening op de ontvanger van de binnenunit.
	De tijd die u met de timer heeft ingesteld is niet juist.	Wacht of annuleer de timer instelling.
Unit stopt en start niet meer	Mogelijk te kort aan koudemiddel.	Neem contact op met uw leveranier.
Unit koelt of verwarmt de ruimte niet goed, terwijl er wel lucht uit de airconditioner stroomt	Temperatuur is niet juist ingesteld.	Stel temperatuur goed in. Zie Hoofdstuk D “Werken met afstandsbediening” voor details.
	Luchtfilter is geblokkeerd.	Maak het luchtfilter schoon.
	Deuren of ramen in de ruimte zijn niet gesloten.	Sluit de deuren of de ramen.
	Luchtinlaat of -uitlaat van binnenunit is geblokkeerd.	Zorg er eerst voor dat obstakels worden verwijderd. Herstart daarna de unit.
	De 3-minuten tijdvertraging van de compressor is in werking.	Wacht.
	De buitenunit wordt ontdooid.
Ventilatorsnelheid kan niet worden gewijzigd	Airconditioner staat in de “Auto” stand	Ventilatorsnelheid kan alleen worden gewijzigd in de stand “Verwarmen”, “Koelen” en “Ventileren”
	Airconditioner staat in de stand “Drogen”
TEMP. indicatie wordt niet getoond	Airconditioner staat in de stand “Ventileren”	Temperatuur kan niet in de stand “Ventileren” worden ingesteld

Wanneer het probleem blijft bestaan, neem dan contact op met uw leverancier. Geef een goede omschrijving van het probleem en vermeld het typenummer van de unit.

LET OP!

Laat eventuele reparaties aan het apparaat alleen uitvoeren door een bevoegd airconditioning monteur.

K GARANTIEBEPALINGEN

U krijgt op de airconditioner 48 maanden garantie op de compressor en 24 maanden garantie op overige onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals het filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan, komen altijd voor rekening van de koper.
8. Schade, veroorzaakt door het niet gebruiken van de geschikte filters, valt buiten de garantie.
9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen van de units door niet gekwalificeerde personen valt niet onder de garantiebepalingen die op dit product van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en / of ontkoppeld niet conform lokale regels en wetgeving en / of conform deze installatiehandleiding vallen niet onder de garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalificeerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

Model		S 3425	S 3431	S 3448	SC 3425	SC 3431	SC 3448
Type airconditioner		Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner	Wandmodel air-conditioner
Koelcapaciteit *	W	2650 (1231 - 3312)	3500 (1290 - 4455)	5300 (1817 - 6125)	2650 (1231 - 3350)	3500 (1322 - 4467)	4700 (1729 - 5451)
EE Klasse koelen*		A++	A++	A++	A++	A++	A++
SEER*		6.9	6.8	6.5	6.5	6.6	6.1
Verwarmingscapaciteit *	W	2500 (850 - 3722)	2600 (1202 - 4865)	4200 (1377 - 6741)	2400 (850 - 3452)	2500 (1910 - 4877)	3650 (1260 - 6000)
EE Klasse verwarmen*		A+	A+	A+	A+	A+	A
SCOP*		4.0	4.4	4.2	4.0	4.0	3.8
Ontvochtigingscapaciteit ** / ***	L / 24 h	36	38.4	60	36	38.4	60
Energieverbruik koelen	kW	0.80	1.17	1.63	0.82	1.21	1.56
Energieverbruik verwarmen	kW	0.91	1.12	1.54	0.87	1.10	1.64
Jaarlijks energieverbruik koelen / verwarmen	kWh	132 / 875	180 / 827	285 / 1400	140 / 840	186 / 875	269 / 1349
Stroomvoorziening	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Stroom (nom.) koelen / verwarmen	A	3.6 / 4.1	5.2 / 5.0	7.3 / 6.9	3.6 / 3.9	5.4 / 4.9	6.9 / 7.3
Max. stroom	A	9.5	10	11.5	9.5	10	11.5
Luchtstroom **	m3/h	430/320/230	485/390/310	610/460/360	350/280/220	520/420/340	600/500/375
Voor ruimtes van - tot**	m3	60-85	80 - 100	125 - 145	60-85	80 - 100	125 - 145
Geschikt voor de regionen W / A / C		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Compressor type		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorsnelheden		3	3	3	3	3	3
Thermostatisch bereik	°C	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32	17 - 32
Handmatige / mechanische / elektronische regeling		Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning
Afstandsbediening Ja / Nee		Ja	Ja	Ja	Ja	Ja	Ja
Luchtfilter type(s)		Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF	Scherm, actief koolfilter, 3M HAF
Koudemiddel type / vulling	K / g	R410A / 800	R410A / 950	R410A / 1480	R410A / 800	R410A / 950	R410A / 1450
Koudemiddel GWP		2088	2088	2088	2088	2088	2088
Diameter koudemiddelbuis Vloeistof - Gas	mm	6.35 / 9.52	6.35 / 9.52	6.35 / 12.7	Snelkoppeling	Snelkoppeling	Snelkoppeling
Normale zuig- / persdruk (max)	bar	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)	8 / 35 (15 / 41)
Afmetingen binnenunit (BxHxD)	mm	715x250x188	800x275x188	940x275x205	715x275x188	800x275x188	940x275x205
Afmetingen buitenunit (BxHxD)	mm	770x555x300	800x554x333	800x554x333	770x555x300	800x554x333	800x554x333
Nettogewicht binnenunit	kg	6.5	7.4	9.0	11.5	12.3	14.6
Nettogewicht buitenunit	kg	26.6	29.1	37.8	26.9	29.5	37.8
Brutogewicht binnenunit	kg	8.2	9.5	12.2	15.5	16.4	19.2
Brutogewicht buitenunit	kg	29.0	31.9	40.5	29.3	32.3	40.5
Geluidsvermogen binnenunit****	dB(A)	52	52	55	51	52	56
Geluidsvermogen buitenunit****	dB(A)	58	60	63	60	62	64
Geluidsdrukniveau binnenunit (low)****	dB	22	23	25	25	26	26
Unit bescherming binnen	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Unit bescherming buiten	IP	IP24	IP24	IP24	IP24	IP24	IP24
Toelaatbaar vermogen zekering		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

* EN 14511/EN 14825

** Indicatief gebruiken

*** Vocht verwijderen bij 32°C, 80% RL

**** EN 12108-2008

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terecht komen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet

in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving·weggooien daar deze schadelijk zijn voor het milieu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 2088.

Internet:

Om u nog beter van dienst te zijn kunt u de meest recente versie van de gebruikers-, installatie- en/of service handleiding downloaden op www.qlima.com.

Szanowni Państwo,
