Merke	Electrolux
Modell	DAK6036CN
Produkttype	Veggmontert avtrekkshette
Mål (B x D x H)	90 x 50 x 31 cm
Nettovekt	15 kg
Strømforsyning	220-240 V ~ 50 Hz
Tilkoblingseffekt	280 W
Antall hastigheter	3 hastigheter + intensiv
Maksimal luftstrøm	650 m³/h
Maksimal støynivå	65 dB(A)
Belysning	2 x LED 3 W
Filtertype	Vaskbart metallfettfilter + kullfilter (valgfritt)
Filtermetningsindikator	Ja
Avtrekksfunksjon	Ja (utvendig avtrekk)
Resirkuleringsfunksjon	Ja (med kullfilter)
Betjening	Elektronisk berøring
Forsinket avstenging	Ja (timerfunksjon)
Sikkerhetsnivå	Automatisk avstenging ved overoppheting
Vedlikehold	Regelmessig rengjøring av fettfilteret i oppvaskmaskin
Reparasjonsmulighet	Reservedeler tilgjengelig (motor, belysning, filtre)

Ofte stilte spørsmål - DAK6036CN ELECTROLUX

Hvordan installere avtrekkshetten Electrolux DAK6036CN?

Installasjonen må utføres av en kvalifisert fagarbeider. Hetten festes til veggen med de medfølgende pluggene. Sørg for en minimumsavstand på 65 cm mellom hetten og en elektrisk komfyr, eller 75 cm for gasskomfyr. Kontroller at avtrekket er i henhold til lokale forskrifter.

Hvordan rengjøre fettfilteret på avtrekkshetten?

Fettfilteret i metall er vaskbart. Ta det ut og rengjør det i oppvaskmaskin ved 65°C eller for hånd med varmt vann og vaskemiddel. Sett det på plass når det er tørt. Det anbefales å rengjøre det hver 2. måned.

Er det nødvendig med kullfilter for resirkulering?

Ja, hvis hetten brukes i resirkuleringsmodus, er et aktivt kullfilter nødvendig for å absorbere lukt. Dette filteret følger ikke med og må kjøpes separat. Det skiftes hver 3. til 6. måned avhengig av bruk.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller at hetten er koblet til strømmen og at sikringen ikke er gått. Sørg for at filtrene er riktig satt inn, da sikkerhetsbryteren kobler ut strømmen hvis fettfilteret ikke er på plass. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan stiller jeg inn forsinket avstenging?

Trykk på Timer-knappen (klokkesymbol) for å aktivere automatisk avstenging etter 5 minutter. Du kan forlenge tiden ved å trykke igjen. Hetten slår seg automatisk av etter innstilt tid.

Hvor stor lysstyrke har LED-lyset?

Hetten er utstyrt med 2 LED på 3 W hver, som gir effektiv og økonomisk belysning. De kan ikke byttes av brukeren; kontakt en tekniker ved feil.

Hetten lager støy, er det normalt?

Et støynivå på opptil 65 dB(A) ved maksimal hastighet er normalt. Hvis støyen er for høy, kontroller at filtrene sitter riktig og at ingenting blokkerer kanalen. En plystrelyd kan indikere en løs kanal.

Hvordan bytte mellom avtrekk og resirkulering?

I avtrekksmodus må avtrekkskanalen kobles til utendørs. I resirkuleringsmodus må du installere et kullfilter og plugge lufteutløpet. Velgeren er fysisk; se i manualen for nøyaktig posisjon.

Hvor finner jeg reservedeler til hetten?

Reservedeler (motor, pærer, filtre, kontrollpanel) er tilgjengelig via Electrolux kundeservice eller autoriserte forhandlere. Bruk modellnummer DAK6036CN ved bestilling.

Hvordan tilbakestille filtermetningsindikatoren?

Etter rengjøring eller utskifting av filtre, hold inne Tilbakestill-knappen (ofte hastighetsknappen i 5 sekunder) til indikatorlampen slukker. Se i manualen for nøyaktig modell.

BRUKSANVISNING DAK6036CN ELECTROLUX

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genialt og stilig, og det er designet med tanke på deg. Så uansett når du bruker det, kan du være trygg på at du får gode resultater hver gang.

Gå inn på nettsiden vår for å:

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Registrer produktet for å få bedre service:

www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til apparatet ditt:

www.electrolux.com/shop

KUNDESTØTTE OG SERVICE

Bruk alltid originale reservedeler.

Når du kontakter vårt autoriserte servicesenter, må du sørge for at du har følgende opplysninger tilgjengelig: Modell, PNC, serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 162
2. SIKKERHETSINSTRUKSJONER.... 165
3. MONTERING.... 166
4. PRODUKTBESKRIVELSE....166
5. DAGLIG BRUK....167
6. STELL OG RENGJØRING....167
7. FEILSØKING....169
8. BESKYTTELSE AV MILJØET....169

1. ⚠ SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.
• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• Hold barn og kjæledyr borte fra produktet når døren er i bruk.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er beregnet for husholdningsbruk over platetopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.
• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.
• FORSIKTIG: Tilgjengelige deler kan bli varme under bruk.
• Bruk kun festeskruene som følger med produktet, hvis de ikke fulgte med, bruk skruer anbefalt i installasjonsinstruksjonene. Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.
• ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til disse instruksjonene, kan det føre til elektriske farer.

- Ikke bruk klebemidler for å feste apparatet.

- Minimumsavstanden mellom platetoppen og underdelen av produktet skal være minst 65 cm, med mindre annet er angitt i produktets installasjonsinstruksjoner.

- Avtrekksluft må overholde lokale forskrifter.

- Påse at det er god luftventilasjon der produktet er installert for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i produktet.

- Påse at ventilasjonsåpningene ikke er blokkerte og at luften som samles opp av produktet ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre produkter (sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

- Når produktet brukes med andre produkter, skal ikke maksimalt vakuum generert i rommet overstige 0,04 mbar.

- Om tilførselsledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.

- Hvis ledningssettet er skadet, må det erstattes av et spesialledningssett som er tilgjengelig fra produsenten eller det autoriserte servicesenteret.

- Hvis produktet er koblet direkte til strømforsyningen, må den elektriske installasjonen være utstyrt med en isolerende enhet som gjør det mulig å koble det fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.

- Flamber aldri under produktet.

- Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.

- Rengjør produktet med en myk klut med jevne mellomrom for å hindre skade på overflaten.

• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler eller en metallskraper for å rengjøre produktets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra produktet for å unngå brannfare.
• Bruk en klut for å rengjøre produktet innvendig.

2. SIKKERHETSINSTRUKSJONER

2.1 Montering

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Dette produktet må monteres av en kvalifisert person.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Før du monterer produktet må du fjerne all emballasje, merking og beskyttelsesfilm.
• Monter ikke avtrekksluften i et hulrom i veggen med mindre hulrommet er designet for det formålet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Hvis symbolet ( ) ikke er trykket på klassifiseringsskiltet, må produktet jordes.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Sørg for at strømkabelen ikke floker seg.
• Ikke bruk grenuttak eller skjøteledninger.
• Hvis stikkontakten er løs skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Påse at produktet er riktig montert. Løs og feil hovedstrømkabel kan overopphete terminalen.
• Koble til produktet når du har fullført monteringen. Kontroller at det er tilgang til strømtilkoblingen etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Dette apparatet skal kun brukes til matlaging. Ikke bruk apparatet til andre formål.
• Produktets spesifikasjoner må ikke endres.
• Ikke bruk produktet med våte hender eller når det er i kontakt med vann.
• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister. • Overflaten til apparatet skal ikke brukes til oppbevaring.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av apparatet.
• Hvis produktet fungerer med andre apparater, må ikke det maksimalt utviklede trykket overskride 4 Pa (4x10-5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Installasjonsanvisninger

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

4. PRODUKTBESKRIVELSE

4.1 Oversikt over betjeningspanelet

Funksjon Beskrivelse

1 Første hastighet Viften bytter til første hastighetsnivå. 2 Lampe Slår lysene på og av. 3 Tredje hastighet Viften bytter til tredje hastighetsnivå. 4 Andre hastighet Viften bytter til andre hastighetsnivå.

5. DAGLIG BRUK

5.1 Bruk av ventilatoren

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

0|1

Under oppvarming av mat, tilberedning med dekkede kokekar.

2

Skånsom steking – når du tilbereder med dekkede kokekar på flere kokesoner eller brennere.

3

Under koking og steking av mye mat uten lokk, tilberedning på flere kokesoner eller brennere.

Det er anbefalt å la ventilatoren stå på i 15 minutter etter tilberedning.

Slik bruker du ventilatoren:

1. Trekk ut ventilatorskuffen mer enn 5 cm.

1. For å aktivere denne funksjonen, trykker du på 011-knappen.
2. Om ønskelig kan du endre hastigheten ved å trykke tilsvarende knapp.

Ventilatorlyset fungerer uavhengig av andre ventilatorfunksjoner. For å tenne kokeflaten, trykk på lysknappen for å tenne den. Når du lukker skuffen, har det ingen effekt på ventilatorlyset.

For å slå av viften, trykk på eller lukk ventilatorskuffen.

6.1 Merknader om rengjøring

Rengjøringsmidler

Ikke bruk skurende rengjøringsmidler og børster.

Rengjør produktets overflate med en myk klut med varmt vann og et mildt vaskemiddel.

Etter tilberedning kan noen deler av produktet bli varmt. For å unngå flekker må produktet kjøles ned og tørkes med ren klut eller tørkepapir.

Rengjør flekker med et mildt vaskemiddel.

Hold ventilatoren ren

Rengjør produktet og smør filtrene én gang i måneden. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling eller andre rester kan føre til brann.

Fettfiltere kan vaskes i oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på ytelsen til produktet.

Kullfilter

Metningen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjører fettfilteret.

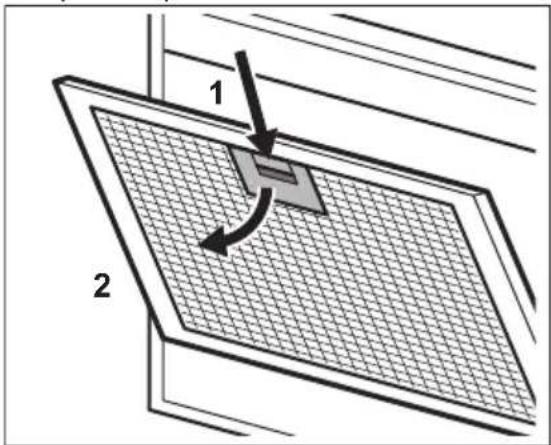

6.2 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

For å rengjøre filteret:

1. Trykk på håndtaket til monteringsklipsen på filterpanelet under ventilatoren.

1. Bøy fronten på filteret forsiktig nedover, og dra.

Gjenta de to første trinnene for alle filtrene.

1. Vask filtrene ved å bruke en svamp med vaskemiddel uten slipevirkning, eller bruk oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på apparaters ytelse.

1. For å montere filtrene tilbake, følg de to første trinnene i omvendt rekkefølge.

Gjenta trinnene for alle filtre hvis aktuelt.

6.3 Bytt ut kullfilteret - valgfritt

ADVARSEL!

Avhengig av type, kan filteret regenereres eller ikke. Se pakningsvedlegget som følger med filteret.

Slik skifter du filteret:

1. Fjern fettfiltrene fra apparatet. Les «Rengjøring av fettfilteret» i dette kapittelet.
2. Trekk tappene mot baksiden av filteret.

1. Vipp fronten av filteret litt nedover og trekk deretter.
2. For å montere et nytt filter, utfør de samme trinnene i omvendt rekkefølge. Uansett er det nødvendig å skifte filtrene minst hver fjerde måned.

6.4 Skifte lyspære

Dette produktet leveres med en LED-pære. Denne delen kan kun skiftes av en tekniker. Hvis det oppstår feil, se "Service" i kapittelet "Sikkerhetsinstruksjoner".

7. FEILSØKING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning

Resirkuler materialer som er merket med symbolet 📊. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet 📀 sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

6.2 Rengjøring av fettfilteret

Rengjøring av filteret:
