DAK6036CN - Izvadsistēma ELECTROLUX - Bezmaksas lietošanas instrukcija

Zīmols	Electrolux
Modelis	DAK6036CN
Produkta veids	Sienas nosūcējs
Izmēri (Pl x Dz x A)	90 x 50 x 31 cm
Neto svars	15 kg
Barošana	220-240 V ~ 50 Hz
Pieslēgšanas jauda	280 W
Ātrumu skaits	3 ātrumi + intensīvs
Maksimālā gaisa caurplūde	650 m³/h
Maksimālais trokšņu līmenis	65 dB(A)
Apgaismojums	2 x LED 3 W
Filtra tips	Mazgājams metāla tauku filtrs + oglekļa filtrs (izvēles)
Filtra piesātinājuma indikators	Jā
Izvilkšanas funkcija	Jā (ārēja izvadīšana)
Recirkulācijas funkcija	Jā (ar oglekļa filtru)
Vadība	Skārienvadība
Aizkavēta izslēgšanās	Jā (taimera funkcija)
Drošības līmenis	Automātiska izslēgšanās pārkaršanas gadījumā
Apkope	Regulāra tauku filtra tīrīšana trauku mazgājamā mašīnā
Remontējamība	Pieejamas rezerves daļas (motors, apgaismojums, filtri)

Bieži uzdotie jautājumi - DAK6036CN ELECTROLUX

Kā uzstādīt Electrolux DAK6036CN nosūcēju?

Uzstādīšana jāveic kvalificētam speciālistam. Nosūcējs tiek piestiprināts pie sienas ar komplektā iekļautajiem dībeļiem. Ievērojiet minimālo attālumu 65 cm starp nosūcēju un elektrisko plīti, vai 75 cm gāzes plītij. Pārliecinieties, ka izvadīšana atbilst vietējiem noteikumiem.

Kā tīrīt nosūcēja tauku filtru?

Metāla tauku filtrs ir mazgājams. Izņemiet to un mazgājiet trauku mazgājamajā mašīnā 65°C temperatūrā vai ar rokām karstā ūdenī ar mazgāšanas līdzekli. Kad izžuvis, ievietojiet atpakaļ. Ieteicams tīrīt ik pēc 2 mēnešiem.

Vai recirkulācijai ir nepieciešams oglekļa filtrs?

Jā, ja nosūcējs tiek izmantots recirkulācijas režīmā, ir nepieciešams aktīvās ogles filtrs, lai absorbētu smakas. Šis filtrs nav iekļauts komplektā un jāiegādājas atsevišķi. Tas jāmaina ik pēc 3 līdz 6 mēnešiem atkarībā no lietošanas.

Ko darīt, ja nosūcējs neieslēdzas?

Pārbaudiet, vai nosūcējs ir pareizi pievienots un vai drošinātājs nav izdedzis. Pārliecinieties, ka filtri ir pareizi ievietoti, jo drošība pārtrauc barošanu, ja tauku filtrs nav vietā. Ja problēma turpinās, sazinieties ar apkalpošanas dienestu.

Kā iestatīt aizkavēto izslēgšanās taimeri?

Nospiediet pogu Taimeris (pulksteņa simbols), lai aktivizētu automātisku izslēgšanos pēc 5 minūtēm. Varat pagarināt, nospiežot vēlreiz. Nosūcējs automātiski izslēgsies pēc iestatītā laika.

Kāda ir LED apgaismojuma jauda?

Nosūcējs ir aprīkots ar 2 LED, katrs 3 W, nodrošinot efektīvu un ekonomisku apgaismojumu. Tie nav nomaināmi lietotājam; bojājuma gadījumā sazinieties ar tehniķi.

Vai ir normāli, ka nosūcējs rada troksni?

Trokšņa līmenis līdz 65 dB(A) maksimālajā ātrumā ir normāls. Ja troksnis ir pārmērīgs, pārbaudiet, vai filtri ir pareizi ievietoti un nekas neaizsedz kanālu. Svilpošana var norādīt uz slikti nostiprinātu kanālu.

Kā pārslēgties starp izvilkšanas un recirkulācijas režīmu?

Izvilkšanas režīmā izvadīšanas kanāls jāpievieno ārpusē. Recirkulācijas režīmā jāuzstāda oglekļa filtrs un jānoslēdz gaisa izvads. Pārslēdzējs ir fizisks; precīzai pozīcijai skatiet rokasgrāmatu.

Kur atrast rezerves daļas nosūcējam?

Rezerves daļas (motors, spuldzes, filtri, vadības ierīces) ir pieejamas Electrolux klientu apkalpošanas dienestā vai pilnvarotajos izplatītājos. Pasūtot, norādiet modeļa numuru DAK6036CN.

Kā atiestatīt filtra piesātinājuma indikatoru?

Pēc filtru tīrīšanas vai nomaiņas turiet nospiestu pogu Atiestatīšana (bieži ātruma poga 5 sekundes), līdz indikators nodziest. Precīzam modelim skatiet rokasgrāmatu.

LIETOŠANAS INSTRUKCIJA DAK6036CN ELECTROLUX

LV Lietošanas instrukcija | Tvaika nosūcējs 136

Paldies, ka iegādājāties Electrolux ierīci. Esat izvēlējušies produktu, kas jau vairākus gadu desmitus apvieno profesionālas pieredzes un inovāciju. Atjautīgs un stilīgs, radīts, ņemot vērā jūsu vēlmes. Tāpēc katru reizi lietojot, varat būt droši, ka sasniegsiet izcilus rezultātus.

Laipni lūdzam Electrolux pasaulē!

Apmeklējiet mūsu tīmekļa vietni, lai:

saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.electrolux.com/support

reģistrētu savu ierīci labāka servisa saņemšanai:

www.registerelectrolux.com

iegādātos savai ierīcei papildpiederumus, vienreizējas lietošanas materiālus un oriģinālās rezerves daļas:

www.electrolux.com/shop

KLIENTU APKALPOŠANA UN SERVISS

Izmantojiet tikai oriģinālas rezerves daļas.

Sazinoties ar mūsu pilnvaroto servisa centru, nodrošiniet, lai jums būtu pieejami šādi dati: modelis, PNC, sērijas numurs.

Šī informācija ir norādīta uz datu plāksnītes.

Uzmanību / drošības informācija

Vispārīga informācija un ieteikumi

Ar vidi saistīta informācija

Izmainu tiesības rezervētas.

SATURS

1. DROŠĪBAS INFORMĀCIJA.... 136
2. DROŠĪBAS NORĀDĪJUMI.... 139
3. UZSTĀDĪŠANA 140
4. IZSTRĀDĀJUMA APRAKSTS....140
5. IZMANTOŠANA IKDIENĀ....141
6. KOPŠANA UN TĪRĪŠANA 141
7. PROBLĒMRISINĀŠANA....143
8. APSVERUMI PAR VIDES AIZSARDZĪBU.... 143

1. ⚠ DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā.

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un paši jūtīgu personu drošība

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu atbildīgas personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus. Bērniem līdz 8 gadu vecumam un personām ar ļoti plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.
• Mazi bērni jāuzrauga, lai tie nespēlētos ar ierīci.
• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā pienācīgā veidā.
• Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā darbojas.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

• Šī ierīce paredzēta lietošanai mājsaimniecības apstākļos virs plīts virsmām, plītīm un līdzīgām gatavošanas ierīcēm.
• Šī ierīce ir izstrādāta tikai izmantošanai mājas apstākļos un telpās.
• Šo ierīci var izmantot birojos, viesnīcu viesu numuriņos, pansiju viesu numuriņos, lauku viesu mājās un citās līdzīgās uzturēšanās vietās, kurās izmantošana nepārsniedz (vidējo) mājsaimniecības lietošanas intensitāti.
• Pirms apkopes veikšanas atvienojiet ierīci no elektrotīkla.
• BRĪDINĀJUMS: Pieejamās daļas var sakarst, lietojot tās ar ēdiena gatavošanas ierīcēm.
• Izmantojiet tikai komplektācijā ar ierīci iekļautās fiksējošās skrūves. Ja tās nav iekļautas komplektācijā, izmantojiet skrūves, kas ieteiktas uzstādīšanas instrukcijās. Uzstādiet ierīci drošā un piemērotā vietā, kas atbilst uzstādīšanas prasībām.

- UZMANĪBU: Ja skrūves vai fiksējošās ierīces netiek uzstādītas atbilstoši šiem norādījumiem, var rasties elektrības trieciena risks.

- Netīriet līmi, lai nofiksētu ierīci.

- Minimālais attālums starp plīts virsmu, uz kuras atrodas panna, un ierīces apakšējo daļu ir 65 cm, ja vien ierīces vai plīts virsmas uzstādīšanas instrukcijās nav norādīts citādi.

- Gaisa izvadīšanai jāatbilst vietējiem noteikumiem.

- Nodrošiniet piemērotu gaisa ventilāciju telpā, kurā ir uzstādīta ierīce, lai nepieļautu gāzu un citu degvielu, tostarp atpakaļejošu liesmu ieplūšanu telpā.

- Gādājiet, lai ventilācijas atveres nebūtu bloķētas un ierīces uzkrātais gaiss nenonāktu caurulē, kas tiek izmantota no citām ierīcēm novadītiem dūmiem un tvaikam (centrālās apkures sistēmas, termosifons, ūdens sildītāji utt.).

- Kad ierīce darbojas kopā ar citām ierīcēm, maksimālais telpā radītais vakuums nedrīkst pārsniegt 0,04 mbar.

- Ja elektrības vads ir bojāts, lai izvairītos no elektriskā trieciena riska, tas jānomaina ražotājam, pilnvarotam servisa centram vai citam kvalificētam speciālistam.

- Ja vadu komplekts ir bojāts, tas jānomaina pret īpašu vadu komplektu, kas pieejams ražotājam vai pilnvarotam servisa centram.

- Ja ierīce tiek pieslēgta tieši barošanas avotam, elektroinstalācijai jābūt aprīkotai ar izolācijas ierīci, kas ļauj atvienot ierīci no visiem elektrotīkla poliem. Pilnīgai ierīces atvienošanai jānodrošina saskaņā ar III pārsprieguma kategorijas prasībām. Atvienošanas līdzekļi jāiekļauj fiksētajā elektroinstalācijā saskaņā ar elektroinstalācijas noteikumiem.

- Neizmantojiet “flambē” metodi tieši zem ierīces.

- Neizmantojiet, lai atbrīvotos no bīstamiem vai sprāgstošiem materiāliem vai tvaika.

- Regulāri tīriet ierīci ar mīkstu drānu, lai novērstu virsmas materiāla sabojāšanos.

• Tīrot ierīces virsmu, nelietojiet tvaika strūklas tīrīšanas ierīci, ūdens strūklu, raupjus, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus. Izmantojiet tikai neitrālus mazgāšanas līdzekļus.
• Tīriet tauku filtrus regulāri (vismaz reizi divos mēnešos) un notīriet tauku atliekas no ierīces, lai novērstu ugunsgrēka risku.
• Tīriet ierīces iekšpusi ar drānu.

2. DROŠĪBAS NORĀDĪJUMI

2.1 Uzstādīšana

BRĪDINĀJUMS!

Pastāv risks gūt savainojumus, elektrošoku, izraisīt ugunsgrēku, apdegumus vai ierīces bojājumus.

• Ierīci drīkst uzstādīt tikai kvalificēta persona.
• Neuzstādiet un nelietojiet bojātu ierīci.
• Ievērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.
• Pirms ierīces uzstādīšanas noņemiet visu iepakojumu, markējumu un aizsardzības plēves.
• Neuzstādiet izplūdes gaisa atveri sienas dobumā, ja vien sienas dobums nav paredzēts šādam mērķim.

2.2 Elektriskais savienojums

BRĪDINĀJUMS!

Var izraisīt ugunsgrēku un elektrošoku.

• Elektrības padeves pieslēgšana jāveic sertificētam elektriķim.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.
• Ja uz datu plāksnītes nav norādīts simbols (□), ierīce jāiezemē.
• Vienmēr izmantojiet pareizi uzstādītu un drošu kontaktligzdu.
• Nepieļaujiet elektrības vadu samezglošanos.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa.
• Daļas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.
• Pārliecinieties, lai ierīce tiktu pareizi uzstādīta. Valīgs vai neatbilstošs strāvas vads var izraisīt kontakta pārkaršanu.
• Pieslēdziet ierīci uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi piekļūt.

2.3 Lietošana

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

• Šī ierīce paredzēta tikai ēdiena gatavošanai. Neizmantojiet ierīci citos nolūkos.
• Nemainiet šī produkta specifikāciju.
• Nelietojiet ierīci ar mitrām rokām vai ja ierīce nonākusi saskarē ar ūdeni.
• Izmantojiet tikai papildpiederumus, kas iekļauti ierīces komplektācijā.
• Gatavošanas un cepšanas laikā netuviniet taukvielas un eļļu atklātai liesmai vai sakarsētiem priekšmetiem.
• Nelietojiet neapsegtus elektriskos grilus.
• Nelietojiet ierīci kā uzglabāšanai paredzētu virsmu.
• Nelietojiet palielināmos stiklus, binokļus vai līdzīgas optiskas ierīces, lai skatītos uz ierīces lampu.
• Ja ierīce darbojas kopā ar citām iekārtām, maksimālais spiediens nedrīkst pārsniegt 4 Pa (4x10-5 bar).

2.4 Servisa izvēlne

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Lietojiet tikai oriģinālas rezerves daļas.
• Informācija par šajā produktā esošo lampu (lampām) un atsevišķi nopērkamajām rezerves lampām: Šīs lampas ir paredzētas ekstremāliem fiziskajiem apstākļiem, piemēram, temperatūrai,

vibrācijai, mitrumam, mājsaimniecības ierīcēs vai paredzētas informēšanai par ierīces darbības statusu. Tās nav paredzētas citiem lietošanas veidiem un nav piemērotas mājsaimniecības telpu apgaismojumam.

2.5 Utilizācija

BRĪDINĀJUMS!

Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējās pašvaldības iestādēm, lai noskaidrotu, kā utilizēt ierīci.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

3. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

3.1 Uzstādīšanas instrukcijas

Pilnu informāciju par ierīces uzstādīšanu skatiet atsevišķā uzstādīšanas brošūrā.

4. IZSTRĀDĀJUMA APRAKSTS

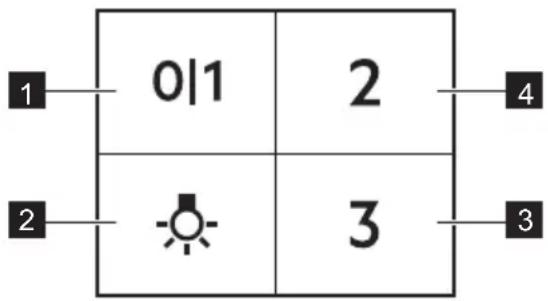

4.1 Vadības paneļa pārskats

Funkcija Apraksts

1 Pirmais ātrums Ventilatora darbība ieslēdzas uz pirmo ātrumu.

2 Lampa Ieslēdz un izslēdz apgaismojumu.

3 Trešais ātrums Ventilatora darbība pārslēdzas uz trešo ātrumu.

4 Otrais ātrums Ventilatora darbība pārslēdzas uz otro ātrumu.

5. IZMANTOŠANA IKDIENĀ

5.1 Tvaika nosūcēja lietošana

Pārbaudiet ieteicamo ātrumu atbilstoši turpmāk sniegtajai tabulai.

0|1	Ediena uzkarsēšanas laikā, gatavojot ar nosegtiem katliem.
2	Gatavojot ar nosegtiem katliem, izmantojot vairākas gatavošanas zonas vai deglus, maiga cepšana.
3	Vārot un cepot lielu ediena apjomu bez vāka, izmantojot vairākas gatavošanas zonas vai deglus.

Ieteicams tvaika nosūcēju atstāt ieslēgtu vēl 15 minūtes pēc ēdiena gatavošanas beigām.

Lai lietotu nosūcēju:

1. Izvelciet ārā nosūcēja atvilktni vairāk par 5 cm.

Tiek atklāts vadības panelis.

1. Lai aktivizētu šo funkciju, nospiediet taustiņu 011.
2. Ja nepieciešams, mainiet darbības ātrumu, nospiežot vēlamo taustiņu.

Nosūcēja apgaismojums darbojas neatkarīgi no pārējām nosūcēja funkcijām. Lai apgaismotu gatavošanas virsmu, nospiediet apgaismojuma taustiņu. Nosūcēja atvilktnes aizvēršanai nav nekādas ietekmes uz nosūcēja apgaismojumu.

Lai izslēgtu ventilatoru, nospiediet un aizveriet nosūcēja atvilktni.

Nosūcējs atceras pēdējo iestatīto ventilatora ātrumu pirms atvilktnes aizvēršanas. Nosūcējs atsāks darbu ar šo ventilatora ātrumu, kad atvilktne atkal tiks izvilkta ārā.

6. KOPŠANA UN TĪRĪŠANA

6.1 Piezīmes par tīrīšanu

Tīrīšanas līdzekli

Neizmantojiet abrazīvus mazgāšanas līdzekļus un sukas.

Tīriet ierīces virsmu ar mīkstu drāniņu, kas iemērkta siltā ūdenī ar saudzīgu mazgāšanas līdzekli.

Pēc gatavošanas dažas ierīces daļas var sakarst. Lai izvairītos no traipiem, atdzisusi ierīce jānoslauka ar tīru drānu vai papīra dvieli.

Traipu tīrīšanai izmantojiet saudzīgu mazgāšanas līdzekli.

Turiet tvaika nosūcēju tīru.

Tīriet ierīci un tauku filtrus katru mēnesi. Rūpīgi iztīriet taukvielas iekšpusē un no tauku filtriem. Tauku vai citu pārtikas palieku uzkrāšanās var izraisīt ugunsgrēku.

Tauku filtrus var mazgāt trauku mazgājamajā mašīnā.

Trauku mazgājamā mašīnā jāiestata zema temperatūra un īss cikls. Tauku filtrs var zaudēt krāsu, tas neietekmēs iekārtas sniegumu.

Ogles filtrs

Tas, cik ātri ogles filtrs piesūcinās, atkarīgs no gatavošanas veida un tauku filtra tīrīšanas biežuma.

6.2 Tauku filtra tīrīšana

Filtri ir uzstādīti ar stiprinājumiem un tapām otrajā pusē.

Filtra tīrīšana

1. Piespiediet stiprinājuma rokturi uz filtra panela zem tvaika nosūcēja.

1. Nedaudz sasveriet filtra priekšpusi uz leju, tad pavelciet.

Atkārtojiet pirmās divas darbības visiem filtriem.

1. Tīriet filtrus, izmantojot sūkli un neabrazīvu mazgāšanas līdzekli, vai arī mazgājiet tos trauku mazgājamā mašīnā.

Trauku mazgājamā mašīnā jāiestata zema temperatūra un īss cikls. Tauku filtrs var zaudēt krāsu, taču tas neietekmēs iekārtas sniegumu.

1. Lai ievietotu filtrus atpakaļ, veiciet pirmās divas darbības apgrieztā kārtībā.

Atkārtojiet šīs darbības visiem filtriem, ja tas atbilst situācijai.

6.3 Ogles filtra maiņa — izvēles iespēja

BRĪDINĀJUMS!

Atkarībā no veida, filtru var vai nevar reģenerēt. Skatiet informāciju brošūrā, kas iekļauta filtra komplektācijā.

Filtra nomaiņa

1. Izņemiet tauku filtrus no ierīces. Skatiet šīs nodaļas sadaļu “Tauku filtra tīrīšana”.
2. Pavelciet izciļņus filtra apakšējās daļas virzienā.

1. Nedaudz sasveriet filtra priekšpusi uz leju, tad izvelciet.
2. Lai uzstādītu jauno filtru, veiciet iepriekš aprakstītos soļus pretējā secībā.

Filtrus jebkurā gadījumā ieteicams nomainīt reizi četros mēnešos.

6.4 Spuldzes maiņa

Šī ierīce ir aprīkota ar LED spuldzi. Šo detaļu nomainīt drīkst tikai inženieris. Darbības traucējumu gadījumā skatiet sadaļu “Apkope” nodalā “Drošības norādījumi”.

7. PROBLĒMRISINĀŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

7.1 Ko darīt, ja ...

Problēma lespējamais cēlonis Risinājums
Ierīci nevar ieslēgt. Ierīce nav pieslēgta elektrotīklam vai nav pieslēgta pareizi.		Pārbaudiet, vai ierīce ir pareizi pie-vienota strāvas padevei.
Ierīci nevar ieslēgt. Izdedzis drošinātājs. Pārliecinieties, vai ierīces darbības		traucējumi ir saistīti ar drošinātāju.Ja drošinātājs atkārtoti izdeg, sazi-nieties ar kvalificētu elektriķi.
Ierīci nevar ieslēgt. Skapīša durvis nav noregulētas at-bilstoši skapīša rāmim.		Noregulējiet skapīša durvis.
Lampa nedarbojas. Lampa ir bojāta. Nomainiet spuldzi. Skatiet sadaļu		"Kopšana un tīrīšana".
Ierīce neuzsūc ietiekami daudz ga-raņu.	Motora ātrums nav atbilstošs garai-ņu daudzumam.	Mainiet motora ātrumu.

8. APSVĒRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu Ā. Ievietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu, kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
